Инструкция «Модули преобразователей напряжения аналого-цифровые SIRIUS » (SIRIUS.01-2018 МП)

УТВЕРЖДАЮ

Инструкция

Модули преобразователей напряжения аналого-цифровые SIRIUS

Методика поверки

SIRIUS.01-2018 МП г. Москва, 2018 г.

СОДЕРЖАНИЕ

Стр.

• 1 Введение

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

• 8 Оформление результатов поверки

Приложение А - Метрологические характеристики модулей

• 1.1 Настоящая методика поверки (МП) устанавливает порядок проведения и оформления результатов поверки модулей преобразователей напряжения аналого-цифровых SIRIUS (далее -модули) и устанавливает методику их первичной и периодической поверок.

• 1.2 Интервал между поверками - 2 года.

• 2.1 При проведении поверки должны выполнять операции, указанные в таблице 1.

аблица 1

3 СРЕДСТВА ПОВЕРКИ

3.1 Средства поверки приведены в таблице 2. Таблица 2                 _____ _____

• 3.2 При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей методики.

• 3.3 При поверке должны использоваться средства измерений утвержденных типов.

• 3.4 Используемые при поверке эталоны (средства измерений) должны быть поверены в соответствии с требованиями приказа Минпромторга России № 1815 от 02.07.2015 г. и иметь действующие свидетельства о поверке (знак поверки).

• 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд.З), ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-79, ГОСТ 12.2.091-94 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

• 4.2 Любые подключения приборов проводить только при отключенном напряжении питания модулей.

• 4.3 К поверке допускаются лица, изучившие руководство по эксплуатации на модули, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

  температура окружающего воздуха, °C.........................................................................................20

  относительная влажность воздуха, %, не более

  атмосферное давление, кПа..........................................................................................................100

Примечание - При проведении поверочных работ условия окружающей среды средств поверки (рабочих эталонов) должны соответствовать регламентируемым в их инструкциях по эксплуатации требованиям.

• 6.1 При подготовке к поверке на модулях должны быть выполнены все предусмотренные регламентные работы и сделаны соответствующие отметки в эксплуатационных документах.

• 6.2 Рабочее место, особенно при выполнении поверки непосредственно на месте технического обслуживания, должно обеспечивать возможность размещения необходимых средств поверки, удобство и безопасность работы с ними.

• 6.3 Проверить наличие свидетельств о поверке (знаков поверки) рабочих эталонов.

• 6.4 Подготовка к работе средств поверки (рабочих эталонов), перечисленных в таблице 2, производится в соответствии с инструкциями и руководствами по их эксплуатации.

• 6.5 Перед началом поверки измерить и занести в протокол поверки значения параметров условий окружающей среды (температура, влажность воздуха и атмосферное давление).

Примечание: в операциях поверки даны указания по коммутации модулей с разъемами, которые устанавливаются в базовом исполнении. Если на модуле установлены разъемы других типов, при изготовлении соединительных приспособлений контактов следует пользоваться инструкциями руководства по эксплуатации с указаниями по нумерации контактов разъемов соответствующего типа.

• 7.1 Внешний осмотр

  • 7.1.1 При внешнем осмотре проверить:

• - чистоту и исправность разъемов;

• - отсутствие механических повреждений корпуса и элементов на корпусе;

• - наличие и четкость обозначения товарного знака изготовителя и заводского номера модуля.

• 7.1.2 Результаты осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

• 7.2 Опробование модулей

  • 7.2.1 Включить модули, подав напряжение питания.

  • 7.2.2 Запустить на выполнение программу «DEWESoft» (по умолчанию, ярлык DEWESofitX2 на рабочем столе).

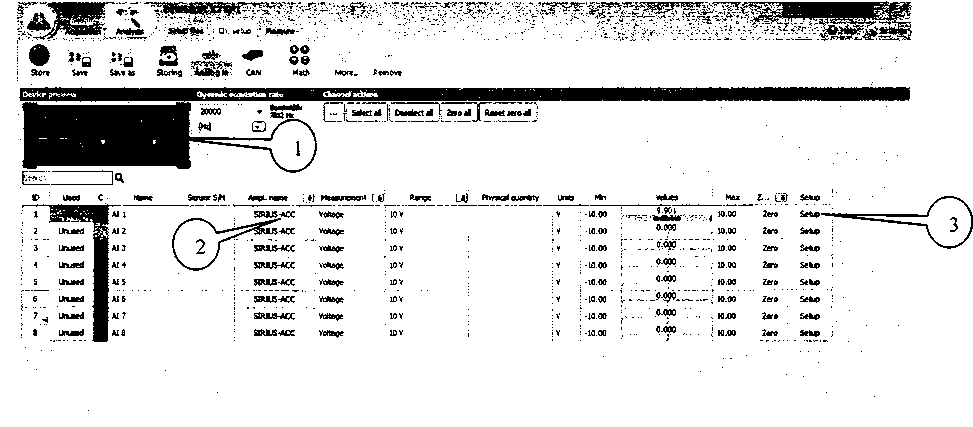

  • 7.2.3 Убедиться в успешной инициализации модуля и измерительных каналов (в диалоговом окне отображается внешний вид модуля (1), а в таблице перечень измерительных каналов). При нажатии на произвольный канал на изображении модуля (2) или на кнопку «Setup» (3) канала в таблице должно открываться диалоговое окно расширенных настроек канала.

Примечание: Внешний вид диалоговых окон более поздних версий программы может отличаться от представленных примеров.

• 7.2.4 Результаты опробования считать положительными, если выполняются требования п. 7.3.3, в противном случае модуль бракуется и направляется в ремонт.

7.3 Определение приведенной (к ВП) погрешности измерений напряжения постоянного тока

• 7.3.1 Соединить кабелем 1 канал модуля с клеммами калибратора.

• 7.3.2 Запустить на выполнение программу «DEWESoft».

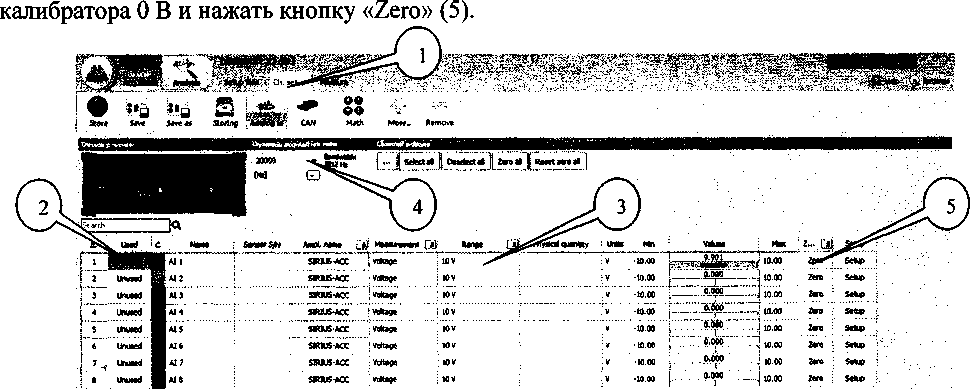

• 7.3.3 Перейти на вкладку «Ch. Setup» (1). Нажатием соответствующих кнопок установить в столбце «Used» состояние «Used» (2) для всех каналов и в столбце «Range» максимальный верхний предел поддиапазона измерений (3). Установить максимальное значение частоты дискретизации (4). Провести балансировку усилителя, нажав кнопку «Balanced amplifier». Установить на выходе

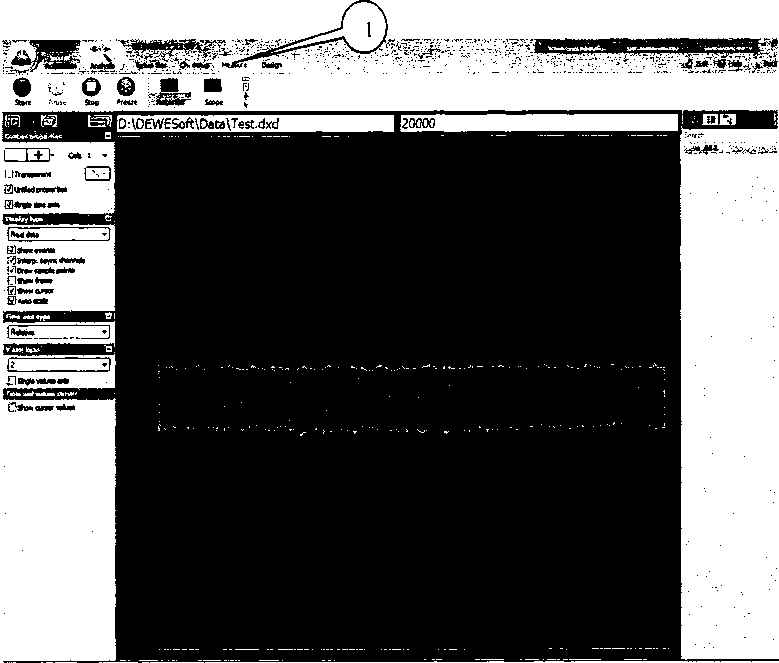

• 7.3.4 Перейти на вкладку «Measure» (1).

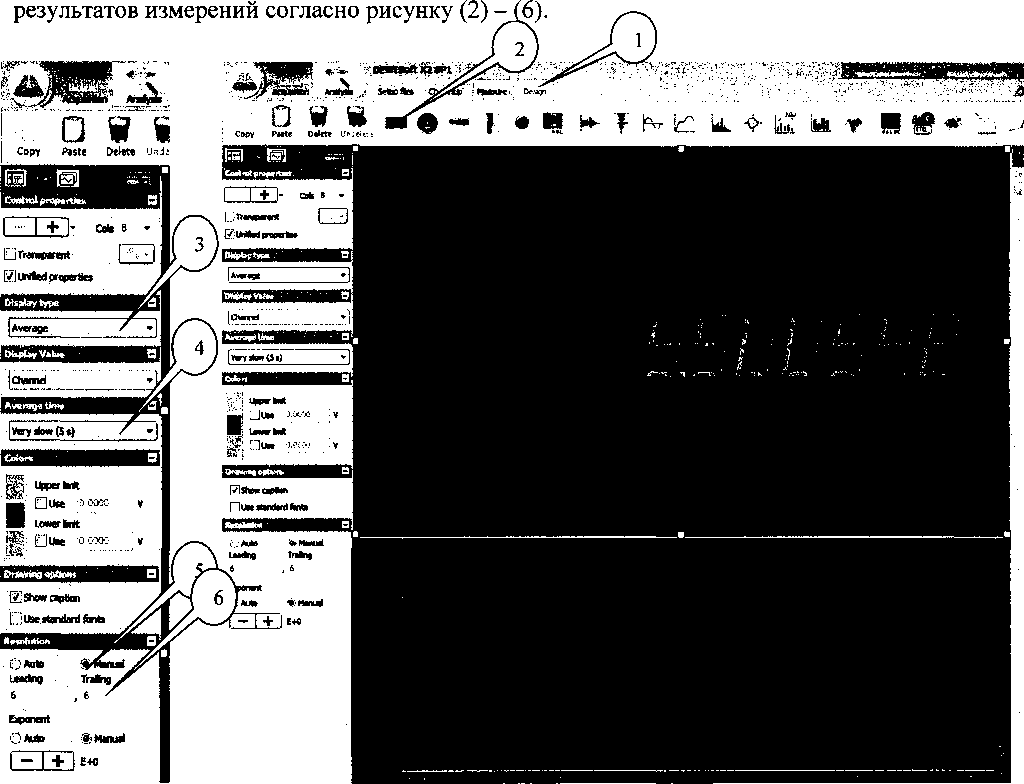

7.3.5 Перейти на вкладку «Design» (1) и установить параметры измерений и отображения

• 7.3.6 Последовательно подавать с выхода калибратора на вход 1-го канала модуля напряжение постоянного тока О В, +0,1'Ub, +0,9'Ub, -0,1'Ub и -0,9‘Ub, где Ub - верхний предел поддиапазона измерений.

Примечание: для модулей SIRIUS-HS-HV (SIRIUS-HS-HV+) в поддиапазоне измерений с ВП 1600 В вместо значений -0,9’Ub и +0,9 Ub подавать на вход напряжение постоянного тока -1000 В и + 1000 В, соответственно.

• 7.3.7 Зафиксировать измеренные модулем значения напряжения постоянного тока для каждого установленного на калибраторе значения напряжения и внести их в протокол.

• 7.3.8 Рассчитать для каждого установленного на калибраторе значения напряжения значение приведенной (к ВП) погрешности измерений напряжения постоянного тока yU (%) по формуле (1):

yU = (U-U,)/U_B-100%,                              (1)

где и_э - значение напряжения, установленное на калибраторе, В;

U - измеренное модулем значение напряжения, В;

U_B - верхний предел поддиапазона измерений, В.

• 7.3.9 Выполнить операции по п.п. 7.3.6-7.3.8 для каждого из поддиапазонов измерений.

• 7.3.10 Выполнить операции по п.п. 7.3.6-7.3.9 для каждого из каналов модуля.

• 7.3.11 Результаты поверки считать положительными, если значения приведенной (к ВП) погрешности измерений напряжения постоянного тока находятся в допускаемых пределах согласно приложению А, в противном случае модуль бракуется и направляется в ремонт.

• 7.4 Определение приведенной (к ВП) погрешности измерений напряжения переменного тока на частоте 1 кГц

• 7.4.1 1 Соединить кабелем 1 канал модуля через разветвитель одновременно с клеммами калибратора и мультиметра (в режиме измерений напряжения переменного тока).

• 7.4.2 Запустить на выполнение программу «DEWESoft».

• 7.4.3 Выполнить операции по п.п. 7.3.3 - 7.3.5, при этом вместо режима усреднения «Average» (2) установить параметр «АС RMS».

• 7.4.4 Последовательно подавать с выхода калибратора на вход 1-го канала модуля на частоте 1 кГц напряжение переменного тока (СКЗ) О В; 0,07‘Ub и 0,7’Ub, где Ub - верхний предел поддиапазона измерений.

Примечание: для модулей SIRIUS-HS-HV (SIRIUS-HS-HV+) в поддиапазоне измерений с ВП 1600 В вместо значения 0,7'Ub подавать на вход напряжение переменного тока (СКЗ) 700 В.

• 7.4.5 Зафиксировать измеренные модулем и мультиметром значения напряжения переменного тока для каждого установленного на калибраторе значения напряжения и внести их в протокол.

• 7.4.6 Рассчитать для каждого установленного на калибраторе значения напряжения значение абсолютной погрешности измерений напряжения переменного тока по формуле (1), где U₃- значения напряжения переменного тока, измеренные мультиметром.

• 7.4.7 Выполнить операции по п.п. 7.4.4-7.4.6 для каждого из поддиапазонов измерений.

• 7.4.8 Выполнить операции по п.п. 7.4.4 - 7.4.7 для каждого из каналов модуля.

• 7.4.9 Результаты поверки считать положительными, если значения приведенной (к ВП) погрешности измерений напряжения переменного тока на частоте 1 кГц находятся в допускаемых пределах согласно приложению А, в противном случае модуль бракуется и направляется в ремонт.

7.5 Определение приведенной (к ВП) погрешности воспроизведения напряжения постоянного и переменного токов

7.51 Соединить кабелем 1 выходной канал модуля с клеммами мультиметра.

• 7.5.2 Запустить на выполнение программу «DEWESoft».

• 7.6.3 Установить режим воспроизведения напряжения постоянного тока. Последовательно подавать с выхода модуля на вход мультиметра напряжение постоянного тока 0; +0,1; +9 В; -0,1 и -9 В.

• 7.5.4 Зафиксировать измеренные мультиметром значения напряжения постоянного тока для каждого установленного значения напряжения и внести их в протокол.

• 7.5.5 Рассчитать для каждого установленного на выходе модуля значения напряжения значение приведенной (к ВП) погрешности воспроизведения напряжения постоянного тока по формуле (1), где U - значение напряжения, установленное на выходе модуля; и_эт - измеренное мультиметром значение напряжения

• 7.5.6 Установить режим воспроизведения напряжения переменного тока. Последовательно подавать с выхода модуля на вход мультиметра на частоте 1000 Гц напряжение переменного тока (СКЗ) 0; 0,07; и 7 В.

• 7.5.7 Зафиксировать измеренные мультиметром значения напряжения постоянного тока для каждого установленного значения напряжения и внести их в протокол.

• 7.5.8 Рассчитать для каждого установленного на значения напряжения значение приведенной (к ВП) погрешности воспроизведения напряжения переменного тока по формуле (1), где U - значение напряжения, установленное на выходе модуля; и_эт - измеренное мультиметром значение напряжения.

• 7.5.9 Выполнить операции по п.п. 7.5.3 - 7.5.7 для каждого из каналов модуля.

• 7.5.10 Результаты поверки считать положительными, если значения приведенной (к ВП) погрешности воспроизведения напряжения постоянного и переменного тока находятся в допускаемых пределах согласно приложению А, в противном случае модуль бракуется и направляется в ремонт.

7.(5 Определение среднего уровня собственных шумов

• 7.6.1 Установить на входной разъем 1-го каната модуля короткозамкнутую заглушку.

• 7.6.2 Запустить на выполнение программу «DEWESoft».

• 7.6.3 Выполнить операции по п.п. 4.12.3 - 4.12.5, при этом установить частоту' дискретизации 10 кГц.

• 7.6.4 Зафиксировать измеренное модулем значение собственных шумов U_lu (мкВ) и внести его в протокол.

• 7.6.5 Для модулей STG и STGM дополнительно провести измерения уровня собственных шумов в режиме измерений коэффициента рассогласования мостовых схем с напряжением питания мостовой схемы 5 В (для разъема DB9 входные контакты 2 и 7, выходные, для подачи напряжения возбуждения. 1 и 8. соответственно).

• 7.6.6 Выполнить операции по п.п. 7.6.1 - 7.6.5 для каждого из поддиапазонов измерений.

• 7.6.7 Выполнить операции по п.п. 7.6.1 - 7.6.6 для каждого из каналов модуля.

• 7.6.8 Результаты испытаний считать положительными, если значения среднего уровня собственных пи мов находятся в допускаемых пределах согласно приложения А.

• 7.7 Проверка цифрового идентификатора ПО

• 7.7.1 Осуществить проверку соответствия следующих заявленных идентификационных данных ПО:

• - наименование ПО;

• - идентификационное наименование ПО;

• - номер версии (идентификационный номер) ПО.

Для проверки соответствия заявленных идентификационных данных ПО выполнить следующие операции;

• 1.  Нажать правую кнопку манипулятора «Мышь» на пиктограмму ярлыка «DEWESoftX2», находящегося по умолчанию на рабочем столе компьютера.

• 2. В открывшемся меню выбрать «Расположение файла».

• 3. В открывшемся окне нажать правую кнопку манипулятора «Мышь» на пиктограмме исполняемого файла DEWESoftX.exe. в открывшемся меню выбрать «Свойства».

• 4. Во вкладке «Свойства DEWESoftX» выбрать вкладку «Подробно» и зафиксировать наименование и версию ПО.

• 7.7.2  Результат подтверждения соответствия ПО считать положительными, если идентификационное наименование ПО «DEWESoft» и номер его версии не ниже 7.2.10.18.

• 8.1 При поверке вести протокол произвольной формы.

• 8.2 При положительных результатах поверки оформляется свидетельство о поверке.

• 8.3  При отрицательных результатах поверки применение модулей запрещается, оформляется извещение о непригодности к применению с указанием причин забракования.

  Главный метролог ООО «АСК Экспресс»



  В. Супрунюк

Приложение А Таблица А. 1 - Метрологические характеристики стандартных модулей серии SIRIUS

Таблица А.2 - Метрологические характеристики модулей с высокой плотностью каналов серии SIRIUS-HD

Таблица А.З - Метрологические характеристики высокоскоростных модулей серии SIRIUS-HS
