Методика поверки «ГСИ. Сита лабораторные» (МП 2512-0010-2018)
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»
УТВЕРЖДАЮ
И.о. директора
И. Менделеева»
_А.Н. Пронин октября 2018 г.
Государственная система обеспечения единства измерений
Сита лабораторные Методика поверкиМП 2512-0010-2018
Руководитель отдела геометрических измерений
Ведущий инженер
Е.И. Логвинюк
Санкт-Петербург 2018 г.
1 Объект испытанийНастоящая методика поверки распространяется на сита лабораторные (далее -сита), изготовленные ООО «ВИБРОТЕХНИК» и устанавливает методы и средства их поверки.
Интервал между поверками - один год.
2 Операции поверки-
2.1 При проведении поверки должны быть выполнены операции указанные в таблице 1.
Таблица 1
|
Наименование операции |
№ п. МП |
Проведение операции при поверке | |
|
Первичной |
Периодической | ||
|
Внешний осмотр |
4.1 |
+ |
+ |
|
Определение метрологических характеристик сит из сетки проволочной: определение среднего размера стороны ячейки и максимального отклонения |
4.2 |
+ | |
|
размера стороны ячейки от номинального |
4.2.1 | ||
|
определение среднего диаметра проволоки |
4.2.2 | ||
|
Определение метрологических характеристик сит из перфорированных | |||
|
листов: |
4.3 | ||
|
определение средней длины отверстий сит с квадратной перфорацией |
4.3.1 |
+ |
4- |
|
определение среднего диаметра отверстий сит с круглой перфорацией |
4.3.2 | ||
|
определение среднего расстояния между центрами отверстий |
4.3.3 | ||
2.2 При проведении поверки сит должны применяться средства измерений.
указанные в таблице 2. Таблица 2
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа регламентирующего технические требования, метрологические и основные технические характеристики |
|
4.2, 4.3 |
Прибор двухкоординатный измерительный ДИП-6 (регистрационный номер в Федеральном информационном фонде 12437-90) |
|
4.2, 4.3 |
Штангенциркуль ШЦЦ-Ш-300-0,01 ГОСТ 166-89 |
|
4.2, 4.3 |
Штангенциркуль ШЦЦ-Ш-500-0,01 ГОСТ 166-89 |
2.3 Допускается применять другие вновь разработанные или существующие средства измерений, удовлетворяющие по точности требованиям настоящей методики поверки.
2.4 Применяемые средства поверки должны быть поверены и иметь действующие свидетельства о поверке.
3 Условия поверкиПри проведении испытаний должны соблюдаться следующие условия (кроме случаев оговоренных ниже):
-
- температура окружающей среды, °C.............................................20±5:
-
- относительная влажность воздуха, %..........................................58±20;
-
- атмосферное давление, кПа.....................................................101,3±4.
-
4.1 Внешний осмотр
При внешнем осмотре должно быть установлено:
-
- комплектность сита в соответствии с паспортом;
-
- отсутствие механических повреждений сетки (складки, посторонние включения, неравномерность проволоки);
-
- отсутствие деформированных и порванных перемычек в листах с перфорацией, трещин, расслоений;
-
- равномерное размещение отверстий без нарушения прямолинейности рядов и пропусков на листах с перфорацией;
-
- наличие маркировки.
-
4.2 Определение метрологических характеристик сит из сетки проволочной
4.2.1 Определение среднего размера стороны ячейки и максимального отклонения размера стороны ячейки от номинального значения
Средний размер стороны ячейки на полотне сита определить как среднее арифметическое результатов измерений не менее 10 ячеек и не менее, чем на двух участках сетки. Измерения размера стороны ячейки (w, мм) выполнить в двух взаимно перпендикулярных направлениях по утку и основе (рисунок 1) проекционным методом с применением прибора двухкоординатного измерительного ДИП-6 (далее ДИП-6).
В сите с числом ячеек 20 и менее определить размер стороны всех ячеек.
Средний размер стороны ячейки не должен превышать номинальный на величину допускаемого отклонения, указанного в таблицах 3 и 4.
Для определения максимального отклонения размера стороны ячейки от номинального значения измерить размер стороны ячейки с увеличенными размерами на оцениваемом участке сетки.
-
4.2.2 Определение среднего диаметра проволоки

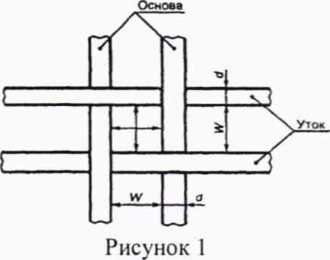

Диаметр проволоки (d, мм) определить проекционным методом с применением ДИП-6. Диаметр проволоки измерить в каждом из направлений (по утку и основе) в любом месте полотна. Средний диаметр проволоки определить как среднее арифметическое значение полученных результатов измерений.
Средний диаметр проволоки не должен превышать номинальный на величину допускаемого отклонения, указанного в таблицах 3 и 4.
Таблица 3
|
Номинальный размер стороны ячейки в свету, мм |
Допускаемое отклонение среднего размера стороны ячейки от номинального значения, мм |
Максимальное отклонение размера стороны ячейки от номинального, мм |
Номинальный диаметр проволоки, мм |
Допускаемое отклонение диаметра проволоки от номинального значения, мм |
Материал проволоки |
|
0,040 |
±0,004 |
+0,028 |
0,030 |
±0.004 | |
|
0,045 |
±0,005 |
+0,031 |
0,036 |
±0,004 | |
|
0,050 |
±0.006 |
+0,034 |
0,036 |
±0.004 |
бронза |
|
0,056 |
±0,006 |
+0,038 |
0.040 |
±0,004 | |
|
0,063 |
±0,007 |
+0,041 |
0,040 |
±0,004 | |
|
0,071 |
±0,007 |
+0,045 |
0,050 |
±0,004 | |
|
0,080 |
±0,008 |
+0,050 |
0,055 |
±0,004 | |
|
0,090 |
±0,009 |
+0,055 |
0,060 |
±0,006 | |
|
0,100 |
±0,009 |
+0,060 |
0,060 |
±0.006 | |
|
0,112 |
±0,010 |
+0,067 |
0,080 |
±0,006 | |
|
0,125 |
±0,011 |
+0,074 |
0,080 |
±0,006 | |
|
0,140 |
±0,012 |
+0,081 |
0,090 |
±0.006 | |
|
0,160 |
±0,014 |
+0,091 |
0,100 |
±0,010 | |
|
0,180 |
±0,015 |
+0,099 |
0.120 |
±0.010 | |
|
0,200 |
±0,016 |
+0,106 |
0,120 |
±0,010 | |
|
0,250 |
±0,020 |
+0,125 |
0,120 |
±0.010 | |
|
0,280 |
±0,022 |
+0,140 |
0,140 |
±0,010 | |
|
0,315 |
±0.024 |
+0,151 |
0,160 |
±0,010 | |
|
0,355 |
±0,026 |
+0,163 |
0.160 |
±0.010 |
латунь |
|
0,400 |
±0,029 |
+0,180 |
0,160 |
±0.010 | |
|
0,450 |
±0,032 |
+0,194 |
0,200 |
±0,015 | |
|
0,500 |
±0,040 |
+0,210 |
0,250 |
±0,015 | |
|
0,560 |
±0,040 |
+0,220 |
0,250 |
±0,015 | |
|
0,630 |
±0,050 |
+0,250 |
0,300 |
±0,015 | |
|
0,700 |
±0,050 |
+0,280 |
0.300 |
±0,015 | |
|
0.800 |
±0,060 |
+0,310 |
0,300 |
±0,015 | |
|
0,900 |
±0,060 |
+0,340 |
0,400 |
±0.015 | |
|
1,000 |
±0,070 |
+0,370 |
0,400 |
±0,015 | |
|
1,250 |
±0,080 |
+0,450 |
0.400 |
±0.015 | |
|
1,600 |
±0,100 |
+0,560 |
0,500 |
+0,020 | |
|
2,000 |
±0,120 |
+0,700 |
0,500 |
+0,020 | |
|
2,500 |
±0,150 |
+0,880 |
0,500 |
+0,020 | |
|
0,020 |
±0,001 |
+0,008 |
0,02 |
- |
нержа- |
|
0,032 |
±0,002 |
+0,013 |
0,03 |
- |
веющая |
|
0,040 |
±0,006 |
+0,036 |
0.030 |
- |
сталь |
|
0,056 |
±0,008 |
+0,050 |
0.040 |
- | |
|
0,064 |
±0,005 |
+0,026 |
0,032 |
±0,004 | |
|
0,071 |
±0,009 |
+0,053 |
0.055 |
- | |
|
0.080 |
±0,010 |
+0,060 |
0,055 |
- | |
|
0,094 |
±0,008 |
+0,038 |
0,035 | ||
|
0,100 |
±0,009 |
+0,060 |
0.060 |
±0,006 | |
|
0.140 |
±0,018 |
+0,105 |
0.090 |
- |
|
Номинальный размер стороны ячейки в свету, мм |
Допускаемое отклонение среднего размера стороны ячейки от номинального значения, мм |
Максимальное отклонение размера стороны ячейки от номинального, мм |
Номинальный диаметр проволоки, мм |
Допускаемое отклонение диаметра проволоки от номинального значения, мм |
Материал проволоки |
|
0,160 |
±0,018 |
+0,096 |
0,100 |
- |
нержа- |
|
0,200 |
±0,016 |
+0,100 |
0,130 |
- |
веющая |
|
0,250 |
±0,020 |
+0,125 |
0,120 |
±0.010 |
сталь |
|
1,250 |
±0,080 |
+0.450 |
0.400 |
±0.015 | |
|
0,400 |
±0,036 |
+0,160 |
0,20; 0,25 | ||
|
0,450 |
±0,041 |
+0,180 |
0,20; 0,25 | ||
|
0,500 |
±0,045 |
+0,200 |
0,20; 0,25; 0,30 | ||
|
0,630 |
±0.058 |
+0,250 |
0,25; 0,32 | ||
|
0,700 |
±0,063 |
+0,280 |
0,22; 0,28; 0,32 | ||
|
0,800 |
±0,072 |
+0,320 |
0,25; 0,32 | ||
|
0,900 |
±0,081 |
+0,360 |
0,22; 0,36 | ||
|
1,000 |
±0,090 |
+0,400 |
0,25; 0,32; 0,40 | ||
|
1,100 |
±0,100 |
+0,440 |
0,28; 0,36 | ||
|
1,200 |
±0,110 |
+0,480 |
0,32; 0,40 | ||
|
1,400 |
±0,130 |
+0,560 |
0,36; 0,45 | ||
|
1,600 |
±0,150 |
+0,640 |
0,65; 0,32 | ||
|
1,800 |
±0,160 |
+0,720 |
0,40; 0,45; 0,55 | ||
|
2,000 |
±0,180 |
+0,800 |
0,70; 0,40; 0,50; 0,60; 1,00 | ||
|
2,200 |
±0,200 |
+0,880 |
1,20; 0,45 | ||
|
2,500 |
±0,230 |
+ 1,000 |
0,70; 0.40; 0.50 | ||
|
2,800 |
±0,250 |
+ 1,120 |
0,60; 0,45 | ||
|
3,200 |
±0,290 |
+1,280 |
0,90; 0,50 | ||
|
3,500 |
±0.320 |
+ 1,400 |
0,80; 1,20; 0,70 | ||
|
4,000 |
±0,360 |
+ 1,600 |
0.90; 1,00; 0.60; 1,00; 1,20 |
Таблица 4
|
Номинальный размер стороны ячейки в свету, мм |
Допускаемое отклонение среднего размера стороны ячейки от номинального значения, мм |
Номинальный диаметр проволоки, мм | |
|
основы |
утка | ||
|
0,280 |
0,028 |
0,22 |
0,25 |
|
0,315 |
0,032 |
0,25 |
0,28 |
|
0,355 |
0,035 |
0,28 |
0,30 |
|
4.3 листов 4.3.1 |
Определение метрологических характеристик сит из перфорированных Определение средней длины отверстий сит с квадратной перфорацией |
Измерить длину отверстия в двух взаимно перпендикулярных направлениях по центральным линиям отверстия. Среднюю длину отверстий на полотне сита определить как среднее арифметическое результатов измерений не менее 10 отверстий и не менее. чем на двух участках листа. Для сит с номинальной длиной отверстий до 12 мм измерения проводить проекционным методом с применением ДИП-6, свыше 12 мм - с помощью штангенциркуля.
Средняя длина отверстий не должна превышать номинальную на величину допускаемого отклонения, указанного в таблице 5.
-
4.3.2 Определение среднего диаметра отверстий сит с круглой перфорацией Измерить диаметр отверстия в двух взаимно перпендикулярных направлениях по
центральным линиям отверстия. Средний диаметр отверстий на полотне сита определить как среднее арифметическое результатов измерений не менее 10 отверстий и не менее, чем на двух участках листа. Для сит с номинальным диаметром отверстий до 12 мм измерения проводить проекционным методом с применением ДИП-б, свыше 12 мм - с помощью штангенциркуля.
Средний диаметр отверстий не должен превышать номинальный на величину допускаемого отклонения, указанного в таблице 6.
-
4.3.3 Определение среднего расстояния между центрами отверстий
Среднее расстояние между центрами отверстий (/,. мм) определить по формуле
(I) п
где /, - длина, на которой расположены последовательно п отверстий одного ряда, мм;
п - количество отверстий.
Длину / измерить в любом месте полотна сита вдоль двух рядов отверстий в различном направлении (рисунок 2, рисунок 3). На измеряемой длине должно быть 10 отверстий. При количестве отверстий в ряду менее 10, / измеряется между крайними отверстиями ряда, расположенными не ближе 20 мм от края обечайки.
Для сит с номинальной длиной или диаметром отверстий менее 7 мм длину / измерить с применением ДИП-6 , свыше 7 мм - штангенциркулем.
Вычислить среднее расстояние между центрами отверстий t\ и /2 по формуле (1) для каждой измеренной длины /.
За среднее расстояние между центрами отверстии принять / = -----
|
◄------------------ * у |
----► | |||||
|
/А -1 | ||||||
|
- - ф-фф-ффф-ф< 1 |
>ФФ 5фФ )фф г | |||||
Рисунок 2 - полотно с прямыми рядами отверстий

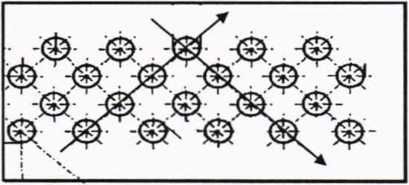

Рисунок 3 - полотно со смещенными рядами отверстий
Среднее расстояние между центрами отверстий не должно превышать номинальное на величину допускаемого отклонения, указанного в таблицах 5 и 6.
Таблица 5
|
Номинальная длина отверстия, мм |
Допускаемое отклонение длины отверстия от номинального значения, мм |
Номинальное расстояние между центрами отверстий, мм |
Допускаемое отклонение расстояния между центрами отверстий от номинального значения, мм |
|
3 |
±0,1 |
4,7 |
±0,6 |
|
3,15 |
±0,2 |
4,7 |
±0,6 |
|
3,25 |
±0,2 |
5,2 |
±0,6 |
|
3,5 |
±0,2 |
6 |
±0.6 |
|
3,6 |
±0,2 |
6 |
±0,6 |
|
4,0 |
±0,2 |
7 |
±0,6 |
|
4,3 |
±0,2 |
7 |
±0,6 |
|
4,5 |
±0,2 |
7 |
±0,6 |
|
4,7 |
±0,2 |
6,6 |
±0,6 |
|
4,75 |
±0,2 |
7 |
±0,6 |
|
5 |
от -0,4 до +0,2 |
8 |
±1.0 |
|
5,2 |
от -0,4 до +0,2 |
9 |
±1,0 |
|
5,6 |
от -0,4 до +0,2 |
9 |
±1,0 |
|
6 |
от -0,4 до +0,2 |
9 |
±1,0 |
|
6,3 |
от -0,4 до +0,2 |
8,5 |
±1,0 |
|
6,7 |
от -0,4 до +0,2 |
9 |
± 1,0 |
|
7 |
от -0,4 до +0,2 |
10 |
±1,0 |
|
7,5 |
от -0,4 до +0,2 |
12 |
±1,0 |
|
7,8 |
от -0,4 до +0,2 |
12 |
±1,0 |
|
8 |
±0,2 |
10 |
± 1,0 |
|
от -0,4 до +0,2 |
12 | ||
|
9 |
от -0,4 до +0,2 |
15 |
±1,0 |
|
9,5 |
от -0,4 до +0,2 |
15 |
±1,0 |
|
10 |
от -0,6 до +0,4 |
12 |
± 1.6 |
|
10 |
±0,2 |
15 |
±1,0 |
|
11,2 |
от -0,6 до +0,4 |
15 |
±1,6 |
|
12 |
от -0,6 до +0,4 |
16 |
±1.6 |
|
Номинальная длина отверстия, мм |
Допускаемое отклонение длины отверстия от номинального значения, мм |
Номинальное расстояние между центрами отверстий, мм |
Допускаемое отклонение расстояния между центрами отверстий от номинального значения, мм |
|
12,5 |
от -0,6 до +0,4 |
18 |
±1.6 |
|
13 |
от -0,6 до +0,4 |
18 |
± 1,6 |
|
14 |
от -0,6 до +0,4 |
20 |
± 1,6 |
|
15 |
от -0,6 до +0,4 |
20 |
± 1,6 |
|
15,6 |
от -0,6 до +0,4 |
20 |
±1.6 |
|
15,75 |
от -0,6 до +0,4 |
20 |
± 1,6 |
|
16 |
от -0,6 до +0,4 |
20 |
±1,6 |
|
16,8 |
от -0,6 до +0,4 |
20 |
± 1,6 |
|
18 |
от -0,6 до +0,4 |
28 |
±1,6 |
|
19 |
от -0,6 до +0,4 |
28 |
±1,6 |
|
19,5 |
от -0,6 до +0,4 |
28 |
±1,6 |
|
20 |
от -0,6 до +0,4 |
28 |
±1.6 |
|
22,4 |
от -0.6 до +0,4 |
28 |
± 1,6 |
|
24 |
от -0.6 до +0,4 |
32 |
± 1.6 |
|
25 |
от -0,8 до +0,6 |
32 |
±3,0 |
|
26,5 |
от -0,8 до +0,6 |
36 |
±3,0 |
|
30 |
от -0,8 до +0,6 |
40 |
±3,0 |
|
31,4 |
от -0,8 до +0,6 |
40 |
±3,0 |
|
31,5 |
от -0,8 до +0,6 |
40 |
±3,0 |
|
32 |
от -0,8 до +0,6 |
40 |
±3.0 |
|
34 |
от -0,8 до +0,6 |
45 |
±3.0 |
|
37,5 |
от -0,8 до +0,6 |
47,5 |
±3,0 |
|
40 |
от -0,8 до +0,6 |
50 |
±3,0 |
|
44,1 |
от -0,8 до +0,6 |
55 |
±3,0 |
|
45 |
от -0,8 до +0,6 |
56 |
±3,0 |
|
50 |
от -0,8 до +0,6 |
65 |
±3,0 |
|
56 |
от -0.8 до +0,6 |
70 |
±3.0 |
|
60 |
от -0,8 до +0,6 |
70 |
±3,0 |
|
63 |
от -0,8 до +0,6 |
78 |
±3,0 |
|
80 | |||
|
90 | |||
|
70 |
от -0,8 до +0,6 |
90 |
±2,0 |
|
75 |
от -0,8 до +0,6 |
100 |
±2,0 |
|
80 |
от -0,8 до +0,6 |
100 |
±2,0 |
|
90 |
от -0,8 до +0,6 |
119 |
±2,0 |
|
100 |
от -0,8 до +0,6 |
120 |
±2,0 |
|
100 |
от -0,8 до +0,6 |
135 |
±2.0 |
|
120 |
от -0,8 до +0,6 |
140 |
±2,0 |
|
Номинальная длина отверстия, мм |
Допускаемое отклонение длины отверстия от номинального значения, мм |
Номинальное расстояние между центрами отверстий, мм |
Допускаемое отклонение расстояния между центрами отверстий от номинального значения, мм |
|
125 |
от -0,8 до +0,6 |
140 |
±2,0 |
|
126 |
от -0.8 до +0,6 |
144 |
±2.0 |
|
130 |
от -0,8 до +0,6 |
150 |
±2,0 |
|
180* |
от -0,8 до +0,6 |
- |
- |
|
200 |
от -0,8 до +0,6 |
232 |
±2,0 |
|
* Одно отверстие. | |||
Таблица 6
|
Номинальный диаметр отверстия, мм |
Допускаемое отклонение диаметра отверстий от номинального значения, мм |
Номинальное расстояние между центрами отверстий, мм |
Допускаемое отклонение расстояния между центрами отверстий от номинального значения, мм |
|
0,8 |
±0,08 |
1,5 |
±0.4 |
|
1,0 |
±0,12 |
2 |
±0,5 |
|
1,5 |
±0,12 |
3 |
±0,5 |
|
2,0 |
±0,2 |
3,5 |
±0,6 |
|
2,5 |
±0,2 |
4 |
±0.6 |
|
3,0 |
±0,2 |
5 |
±0,6 |
|
3,5 |
±0,2 |
6 |
±0,6 |
|
3,8 |
±0,2 |
6 |
±0.6 |
|
4,0 |
±0,2 |
6 |
±0,6 |
|
4,5 |
±0,2 |
7 |
±0.6 |
|
4,8 |
±0,2 |
7 |
±0.6 |
|
5,0 |
от -0,4 до +0,2 |
8 |
±1,0 |
|
5,2 |
от -0,4 до +0,2 |
7 |
±1,0 |
|
5,5 |
от -0,4 до +0.2 |
7 |
±1.0 |
|
5,6 |
от -0,4 до +0,2 |
7 |
±1,0 |
|
6,0 |
от -0,4 до +0,2 |
10 |
±1,0 |
|
6,3 |
от -0,4 до +0,2 |
10 |
±1.0 |
|
6,5 |
от -0,4 до +0,2 |
10 |
±1.0 |
|
6,8 |
от -0,4 до +0,2 |
10 |
±1.0 |
|
7,0 |
от -0,4 до +0.2 |
10 12 |
±1.0 |
|
7,5 |
от -0,4 до +0,2 |
10 12 |
±1,0 |
|
8,5 |
от -0,4 до +0,2 |
12 |
±1,0 |
|
9,0 |
от -0,4 до +0,2 |
15 |
±1,0 |
|
9,5 |
от -0,4 до +0,2 |
15 |
±1,0 |
|
10,0 |
от -0,6 до +0,4 |
15 |
±1,0 |
|
Номинальный диаметр отверстия, мм |
Допускаемое отклонение диаметра отверстий от номинального значения, мм |
Номинальное расстояние между центрами отверстий, мм |
Допускаемое отклонение расстояния между центрами отверстий от номинального значения, мм |
|
10,5 |
от -0,6 до +0,4 |
15 |
±1,6 |
|
11,0 |
от -0,6 до +0,4 |
15 |
±1,6 |
|
11,5 |
от -0,6 до +0,4 |
15 |
±1.6 |
|
12,0 |
от -0,6 до +0,4 |
16 |
±1,6 |
|
12,5 |
от -0,6 до +0,4 |
16 |
±1.6 |
|
13,0 |
от -0,6 до +0,4 |
16 18 |
±1,6 |
|
14,0 |
от -0,6 до +0,4 |
18 22 |
±1,6 |
|
15,0 |
от -0,6 до +0,4 |
20 22 |
±1,6 |
|
16,0 |
от -0,6 до +0.4 |
22 |
±1.6 |
|
17,5 |
от -0,6 до +0,4 |
22 28 |
±1,6 |
|
18,0 |
от -0,6 до +0,4 |
24 |
±1,6 |
|
18,8 |
от -0,6 до +0,4 |
24 |
±1,6 |
|
20,0 |
от -0,6 до +0.4 |
24 |
±1.6 |
|
22,5 |
от -0,6 до +0.4 |
28 |
±1,6 |
|
23,0 |
от -0,6 до +0,4 |
28 |
±1,6 |
|
25,0 |
от -0,8 до +0,6 |
32 38 |
±2,0 |
|
30,0 |
от -0,8 до +0,6 |
40 |
±2,0 |
|
31,5 |
от -0,8 до +0.6 |
40 |
±2,0 |
|
32,0 |
от -0,8 до +0,6 |
40 |
±2,0 |
|
35,0 |
от -0,8 до +0.6 |
40 |
±2,0 |
|
38,0 |
от -0,8 до +0.6 |
50 |
±2.0 |
|
40,0 |
от -0,8 до +0,6 |
50 |
±2,0 |
|
42,5 |
от -0,8 до +0.6 |
50 |
±2.0 |
|
44,8 |
от -0,8 до +0.6 |
55 |
±2.0 |
|
45,0 |
от -0,8 до +0,6 |
56 |
±2.0 |
|
50,0 |
от -0,8 до +0,6 |
60 70 |
±2.0 |
|
55,0 |
от -0,8 до +0.6 |
75 |
±3.0 |
|
60,0 |
от -0,8 до +0.6 |
80 |
±3.0 |
|
62,5 |
от -0,8 до +0,6 |
80 |
±3,0 |
|
63,0 |
от -0,8 до +0,6 |
80 |
±3,0 |
|
70,0 |
от -0,8 до +0,6 |
90 |
±3,0 |
|
75,0 |
от -0,8 до +0,6 |
90 |
±3.0 |
|
Номинальный диаметр отверстия, мм |
Допускаемое отклонение диаметра отверстий от номинального значения, мм |
Номинальное расстояние между центрами отверстий, мм |
Допускаемое отклонение расстояния между центрами отверстий от номинального значения, мм |
|
80 |
от -0,8 до +0,6 |
95 |
±3,0 |
|
100 | |||
|
87,5 |
от -0,8 до +0,6 |
ПО |
±3,0 |
|
88,2 |
от -0,8 до +0,6 |
120 |
±3,0 |
|
90 |
от -0,8 до +0,6 |
120 |
±3,0 |
|
95 |
от -0,8 до +0,6 |
120 |
±3,0 |
|
100 |
от -0,8 до +0,6 |
120 |
±3,0 |
|
120 |
от -0,8 до +0.6 |
150 |
±3,0 |
|
125 |
от -0,8 до +0,6 |
150 |
±3.0 |
|
150 |
от -0,8 до +0.6 |
177 |
±3.0 |
|
175 |
от -0,8 до +0,6 |
200 |
±3,0 |
|
200 |
от -0,8 до +0,6 |
232 |
±3,0 |
|
300 |
от -0,8 до +0,6 |
- |
- |
-
5.1 Результаты поверки сита оформляются протоколом установленной формы (приложение А).
-
5.2 В случае положительных результатов поверки выдается свидетельство о поверке. Знак поверки в виде наклейки и оттиска клейма наносится на свидетельство о поверке.
-
5.3 В случае отрицательных результатов по любому из вышеперечисленных пунктов сито признается непригодным к применению.
Приложение А
Форма протокола поверки (рекомендуемая)
Протокол №________
Сито лабораторное___________________, зав. №________________________
Принадлежит_______________________________
Условия проведения поверки
Температура окружающего воздуха _________________________
Относительная влажность воздуха __________________________
Атмосферное давление____________________________________
Методика поверки
Документ МП 2512-0010-2018 «ГСП. Сита лабораторные. Методика поверки», разработанный и утвержденный ФГУП «ВНИИМ им. Д.И. Менделеева» 02 октября 2018 г.
Средства поверки
Результаты поверки
1 Результат внешнего осмотра_____________________________________________
Таблица 1 - Определение среднего размера стороны ячейки и максимального отклонения размера стороны ячейки от номинального
|
Номинальный размер стороны ячейки в свет)', мм |
Допускаемое отклонение, мм |
Средний размер стороны ячейки в свету, мм |
Максимальное отклонение размера стороны ячейки от номинального, мм | ||
|
среднего размера стороны ячейки от номинального значения |
максимального размера ячейки |
по утку |
по основе | ||
|
_ | |||||
Таблица 2 - Определение среднего диаметра проволоки
|
Номинальный диаметр проволоки, мм |
Допускаемое отклонение диаметра проволоки от номинального значения, мм |
Средний диаметр проволоки, мм |
Таблица 3 - Определение средней длины отверстий
|
Номинальная длина отверстий, мм |
Допускаемое отклонение длины отверстия от номинального значения, мм |
Средняя длина отверстий, мм |
Таблица 4 - Определение среднего диаметра отверстий
|
Номинальный диаметр отверстий, мм |
Допускаемое отклонение диаметра отверстия от номинального значения, мм |
Средний диаметр отверстий, мм |
Таблица 5 - Определение среднего расстояния между центрами отверстий
|
Номинальное расстояние между центрами отверстий, мм |
Допускаемое отклонение расстояния между центрами отверстий от номинального значения, мм |
Среднее расстояние между центрами отверстий, мм |
Вывод о соответствии____________________________
Поверитель
Дата
