Методика поверки «ГСОЕИ. Измерители сопротивления заземления серии DET» (ΜΠ 52735-13)

Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Заместитель директора по производственной

2020 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Методика поверки

МП 52735-13

с изменением № 1 г. Москва 2020

Настоящая методика устанавливает методы и средства первичной и периодических поверок измерителей сопротивления заземления серии DET, изготавливаемых фирмой «Megger Limited», Великобритания.

Измерители сопротивления заземления серии DET (далее по тексту - измерители) предназначены для измерений сопротивления заземления, силы переменного тока (тока утечки), электрического сопротивления постоянному току.

Интервал между поверками (межповерочный интервал) - 2 года.

(Измененная редакция, Изм. № 1)

Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов (пределов) измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления их владельца, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке средства измерений.

(Введен дополнительно, Изм, № 1)

• 1.1 При поверке выполняются операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

(Измененная редакция, Изм, № 1)

• 2.1 При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

2.3. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Эталонные средства поверки

(Измененная редакция, Изм. № 1)

Таблица 3 - Вспомогательные средства поверки

(Измененная редакция, Изм, № 1)

К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.

(Измененная редакция, Изм, № 1)

К проведению поверки допускаются лица, прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ и имеющие квалификационную группу по технике безопасности не ниже III.

(Измененная редакция, Изм. № 1)

При проведении поверки должны соблюдаться следующие условия:

• •     температура окружающего воздуха (23±2) °C;

• •     относительная влажность от 30 до 80 %;

• •     атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.;

• •     напряжение питающей сети переменного тока (230±23);

• •     частота питающей сети (50,0±1,0) Гц.

{Измененная редакция, Изм. № 1)

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 1. Проверены документы, подтверждающие электрическую безопасность.

• 2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 3. Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

• 7.1    Метрологические характеристики, подлежащие определению

Таблица 4 - Функциональные характеристики измерителей

{Измененная редакция, Изм, № 7)

Таблица 5 - Метрологические характеристики измерителей DET2/2 в режиме измерений

сопротивления заземления

{Измененная редакция, Изм. № 1)

Таблица 5.1 - Метрологические характеристики измерителей DET2/3 в режиме измерений сопротивления заземления

(Введен дополнительно, Изм. № 1)

Таблица 5.2 - Метрологические характеристики измерителей DET2/3 в режиме измерений тока угечки

(Введен дополнительно, Изм, № 1)

Таблица 5.3 - Метрологические характеристики измерителей DET2/3 в режиме измерений

(Введен дополнительно, Изм. № 1)

Таблица 6 - Метрологические характеристики измерителей DET3TC в режиме измерений сопротивления заземления

(Измененная редакция, Изм. № 7)

Таблица 7 - Метрологические характеристики измерителей DET3TC в режиме измерений тока утечки

(Измененная редакция, Изм. N° 1)

Таблица 8 - Метрологические характеристики измерителей DET3TD в режиме измерения сопротивлений заземления

(Измененная редакция, Изм, N° 7)

Таблица 9 - Метрологические характеристики измерителей DET4TD2, DET4TR2 в режиме измерений сопротивления заземления

(Измененная редакция, Изм. N° 1)

Таблица 10 - Метрологические характеристики измерителей DET4TC2, DET4TCR2 в режиме измерений сопротивления заземления

(Измененная редакция, Изм. N° 1)

Таблица 11 - Метрологические характеристики измерителей DET4TC2, DET4TCR2 в режиме измерений тока утечки

(Измененная редакция, Изм. № 7)

Таблица 12 - Метрологические характеристики измерителей DET14C, DET24C в режиме измерений сопротивления заземления

(Измененная редакция, Изм, № 7)

Таблица 13 - Метрологические характеристики измерителей DET14C, DET24C в режиме

измерений силы переменного тока (частота 50/60 Гц)

(Измененная редакция, Изм. № 7)

• 7.2 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора следующим требованиям:

• 1. Комплектность должна соответствовать руководству по эксплуатации.

• 2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях.

• 3. Не должно быть механических повреждений корпуса, лицевой панели, ЖК-дисплея, органов управления. Незакрепленные или отсоединенные части прибора должны отсутствовать. Внутри корпуса не должно быть посторонних предметов. Все надписи на панелях должны быть четкими и ясными.

• 4. Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

• 7.3   Опробование

Проверить работоспособность ЖКИ и функциональных клавиш. Режимы, отображаемые на ЖКИ, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать требованиям руководства по эксплуатации.

При неверном функционировании прибор бракуется и направляется в ремонт.

• 7.4   Определение абсолютной погрешности измерений сопротивления заземления (Измененная редакция, Изм. № 1)

Определение абсолютной погрешности измерений сопротивления заземления производить методом прямых измерений поверяемым прибором сопротивления, воспроизводимого эталонной мерой - магазином мер сопротивлений заземления OD-2-D6b/5W. (Измененная редакция, Изм. № 1)

При этом, в зависимости от схемы измерений («2- х электродная схема измерений»; «3-х электродная схема измерений»; «4-х электродная схема измерений»; «ART-метод»; «безэлектродный метод»), используемой в поверяемом приборе, измерения проводить в соответствие с рисунками 1-5.

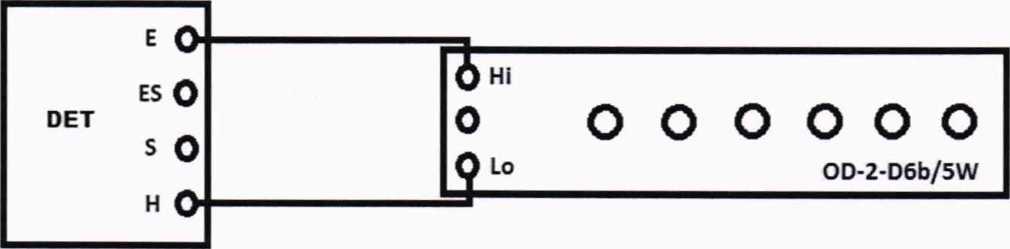

Рис. 1 - Схема соединения приборов при определении погрешности измерений сопротивления заземления по «2-х электродной схеме измерений».

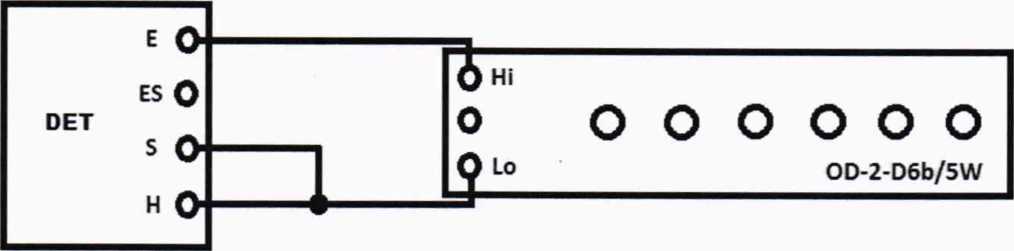

Рис. 2 - Схема соединения приборов при определении погрешности измерений сопротивления заземления по «3-х электродной схеме измерений».

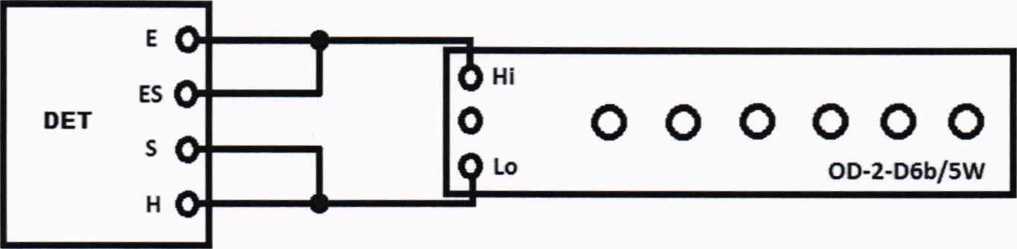

Рис. 3 - Схема соединения приборов при определении погрешности измерений сопротивления заземления по «4-х электродной схеме измерений».

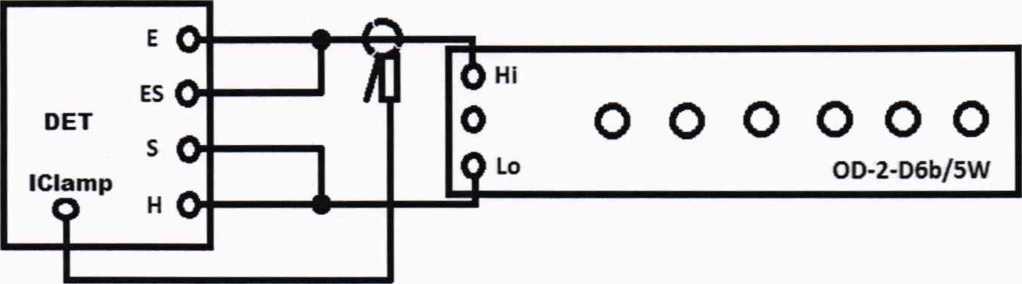

Рис. 4 - Схема соединения приборов при определении погрешности измерений сопротивления заземления по «ART-методу».

Рис. 5 - Схема соединения приборов при определении погрешности измерений сопротивления заземления «безэлектродным методом».

(Измененная редакция, Изм. № 1)

Определение погрешности производить в следующем порядке:

• 1. Собрать схему измерений согласно рисункам 1-5.

• 2. Перевести поверяемый прибор в режим измерений сопротивления заземления по соответствующей схеме измерений. В модификация, позволяющих установить выходное напряжение и частоту, установить следующие параметры: выходное напряжение - 50 В, частота - 128 Гц. В остальных модификация - параметры по умолчанию.

(Измененная редакция, Изм. № 1)

• 3. Поочередно устанавливая на магазине значения электрического сопротивления соответствующие 10 - 15 %, 20 - 30 %, 40 - 60 %, 70 - 80 % и 90 - 100 % от верхнего значения диапазона измерений, произвести измерение сопротивления заземления и зафиксировать показания поверяемого прибора в каждой проверяемой точке.

• 4. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:

A = Rx~Ro            (1)

где:   Rx - показания поверяемого прибора, Ом;

Ro - номинальное значение сопротивления магазина сопротивлений, Ом;

не превышают значений, указанных в п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.5   Определение абсолютной погрешности измерений силы переменного тока (Измененная редакция, Изм. № 1)

Определение абсолютной погрешности измерений силы переменного тока производить методом прямых измерений поверяемым прибором силы тока, воспроизводимого эталонной мерой - калибратором.

(Измененная редакция, Изм. № 1)

В качестве эталонной меры силы переменного тока использовать калибратор универсальный 9100 (при пределах измерения поверяемого мультиметра свыше 20 А использовать токовую катушку из комплекта калибратора).

Определение погрешности производить в следующем порядке:

• 1. Подключить к измерительным входам прибора калибратор универсальный.

• 2. Перевести калибратор в режим воспроизведения силы переменного тока частотой 50 Гц.

• 3. Перевести поверяемый прибор в режим измерений силы переменного тока.

• 4. Провести измерения в точках, соответствующих 10 - 15 %, 20 - 30 %, 40 - 60 %, 70 - 80 % и 90 - 100 % от выбранного предела измерений.

• 5. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:

А = lx - 1о                   (2)

где: 1х - показания поверяемого прибора, А;

1₀ - показания калибратора, А;

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.6   Определение абсолютной погрешности измерений электрического сопротивления постоянному току

Определение абсолютной погрешности измерений сопротивления заземления производить методом прямых измерений поверяемым прибором сопротивления, воспроизводимого эталонной мерой - магазином сопротивления Р4831.

Определение погрешности производить в следующем порядке:

• 1. Подключить к измерительным входам прибора магазин сопротивлений.

• 2. Перевести поверяемый прибор в режим измерений электрического сопротивления постоянному току.

• 3. Поочередно устанавливая на магазине значения электрического сопротивления соответствующие 10 - 15 %, 20 - 30 %, 40 - 60 %, 70 - 80 % и 90 - 100 % от верхнего значения диапазона измерений, произвести измерение сопротивления постоянному току и зафиксировать показания поверяемого прибора в каждой проверяемой точке.

• 4. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:

A = Rx-Ro             (3)

где:   Rx - показания поверяемого прибора, Ом;

Ro - номинальное значение сопротивления магазина сопротивлений, Ом;

не превышают значений, указанных в п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

(Введен дополнительно, Изм. № 1)

Оформление результатов поверки производится в соответствии с требованиями Приказа Минпромторга России от 02.07.2015 г. № 1815.

При положительных результатах поверки выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности. {Измененная редакция, Изм. № 1)

Заместитель начальника отдела 206.1

ФГУП «ВНИИМС»

Начальник сектора отдела 206.1

ФГУП «ВНИИМС»

С.Ю. Рогожин

А.Ю. Терещенко
