Методика поверки «Контроллеры коммуникационные ARIS-48xx » (ПБКМ.424359.022 МП)

Заместитель генерального директора

УТВЕРЖДАЮ

Методика поверки

ПБКМ.424359.022 МП г. Видное

• 1 Общие положения

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 10 Приложение А

• 1.1 Настоящая методика поверки распространяется на контроллеры коммуникационные ARIS-48xx (далее - контроллеры, ARIS-48xx) и устанавливает методику их первичной и периодических поверок.

• 1.2 На первичную поверку следует предъявлять контроллер до ввода в эксплуатацию, а также после ремонта.

• 1.3 На периодическую поверку следует предъявлять контроллер в процессе эксплуатации и хранения, который был подвергнут регламентным работам необходимого вида, и в эксплуатационных документах на который есть отметка о выполнении указанных работ.

• 1.4 Периодичность поверки один раз в 10 лет.

• 1.5 Периодическую поверку допускается проводить частично на основании письменного заявления владельца средства измерения (далее по тексту - СИ), оформленного в произвольной форме, если СИ используются для измерения меньшего числа величин или на меньшем числе поддиапазонов измерений, установленных в описании типа.

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из опе

3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 2.

Таблица 2

рактеристик контроллера с требуемой точностью.

• 3.3 Применяемые средства поверки должны быть исправны.

• 3.4 Средства измерений должны иметь действующие свидетельства о поверке. Испытательное оборудование должно быть аттестовано.

• 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1 000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на контроллеры и применяемые средства поверки.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.1 При проведении поверки должны соблюдаться следующие условия применения:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность воздуха от 30 до 80 %.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

- провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать контроллер в условиях окружающей среды, указанных в 6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в 6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.

• 8.1 Внешний осмотр

При проведении внешнего осмотра контроллера проверяют:

• - отсутствие механических повреждений и внешних дефектов корпуса, переключателей, разъемов, светодиодной индикации;

• - отсутствие потеков воды;

• - отсутствие пыли на внешней поверхности контроллера;

• - наличие и соответствие надписей на элементах корпуса функциональному назначению.

Результат внешнего осмотра считаются положительным, если соблюдаются вышеупомянутые требования.

• 8.2 Опробование

Опробование проводить в следующей последовательности:

• 1) подать питающее напряжение от источника питания на первый ввод ARIS-48xx;

• 2) включить тумблер On/Off;

• 3) проверить наличие питания по индикации «Оп/Off» и «+5V»;

• 4) проверить готовность к работе ARIS-48xx по миганию индикации «WORK». Время выхода на рабочий режим должно быть не более 120 с;

• 5) отключить питающее напряжение тумблером «On/Off »;

• 6) убедиться, что индикации «On/Off » и «+5V» отсутствуют;

• 7) повторить действия по пунктам 1 - 6 для второго ввода питания;

• 8) подать питающее напряжение от источников питания на оба ввода ARIS-48xx;

• 9) убедиться в работоспособности ARIS-48xx;

• 10)  отключить питающее напряжение тумблером «On/Off » от одного из вводов;

• 11)  убедиться, что индикации «On/Off » и «+5V» для данного ввода отсутствуют;

• 12)  убедиться в работоспособности ARIS-48xx.

Результаты считаются положительными, если индикатор «WORK» начал мигать (контроллер в работе), время выхода на рабочий режим не более 120 с, контакты реле LIVE разомкнуты.

• 8.3 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения проводить в следующей последовательности :

• 1) подготовить контроллер в соответствии с руководством по эксплуатации;

• 2) включить персональный компьютер (далее - ПК) и подать напряжение питания на контроллер;

• 3) на ПК запустить программу-конфигуратор (далее по тексту - ПО) в соответствии с руководством по эксплуатации;

• 4) в меню программы-конфигуратора считать данные о встроенном программном обеспечении (идентификационное наименование и номер версии программного обеспечения).

Результаты считаются положительным, если идентификационное наименование и номер версии программного обеспечения соответствуют данным в описании типа и эксплуатационной документации.

• 8.4 Проверка электрического сопротивления изоляции и электрической прочности изоляции

  • 8.4.1 Проверку электрического сопротивления изоляции проводить в следующей последовательности :

• 1) отключить питание контроллера;

• 2) отсоединить все кабели, связывающие контроллер с питающей сетью;

• 3) поочередно подключить установку для проверки параметров электрической безопасности GPT-79803 (далее по тексту-установка) к контрольным точкам независимых цепей в соответствии с рисунком 1. Независимыми цепями являются цепи питания, цепи дискретных входов (групповая развязка), цепи дискретных выходов (групповая развязка), цепи портов связи RS-485 (поканальная развязка).

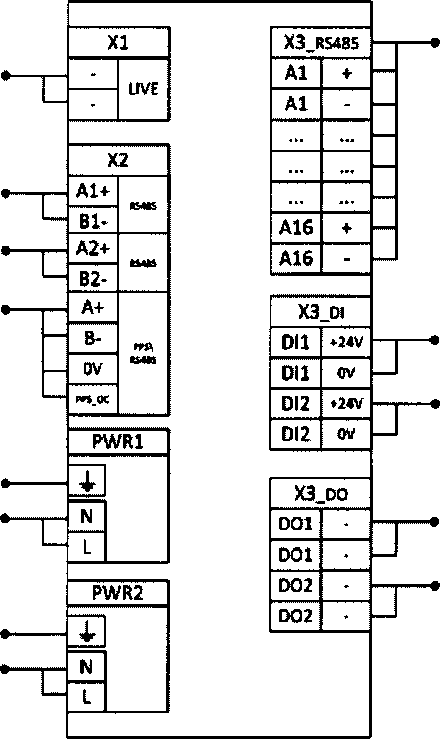

Рисунок 1 - Схема соединений для проверки электрического сопротивления изоляции и электрической прочности изоляции контроллера

• 4) при помощи установки воспроизвести испытательное напряжение постоянного тока равное 500 В;

• 5) произвести измерение электрического сопротивления изоляции между всеми цепями, указанными в п. 3);

Результаты испытаний считаются удовлетворительными, если измеренное значение электрического сопротивления изоляции между каждой независимой цепью и корпусом, соединенным со всеми остальными независимыми цепями, не менее 100 МОм.

• 8.4.2 Проверку электрической прочности изоляции проводить в следующей последовательности:

• 1) отключить питание контроллера;

• 2) отсоединить все кабели, связывающие контроллер с питающей сетью;

• 3) при помощи установки воспроизвести в течение одной минуты действие испытательного переменного напряжения практически синусоидальной формы частотой 50 Гц с действующим значением 2000 В между цепями указанными в п.8.4.1, кроме цепей RS-485.

Результаты проверки считаются положительными, если во время испытаний не было пробоя или перекрытия изоляции.

• 8.5 Определение нормируемых метрологических характеристик

  • 8.5.1 Определение абсолютной погрешности внутренних часов контроллера

    • 8.5.1.1 Определение абсолютной погрешности внутренних часов контроллера (с коррекцией времени по источнику точного времени с использованием РР S-сигнала)

Определение абсолютной погрешности внутренних часов (далее - часов) проводят для двух основных видов конфигурации системы синхронизации: синхронизация по сигналам внешнего приемника сигналов ГЛОНАСС/GPS или по сигналам от NTP-сервера. При синхронизации дополнительно используются внешний PPS-сигнал.

При определении погрешности для обеих конфигураций в качестве эталонного сигнала используется PPS-сигнал от радиочасов МИР РЧ-02. Схемы подключения приведены на рисунке 2 и рисунке 3.

Эталонный PPS-сигнал от радиочасов МИР РЧ-02 подается на COM2 порт (RS-485) ARIS-48xx (в режиме поверки переходит в режим дискретного входа).

Для определения абсолютной погрешности внутренних часов ARIS-48xx при синхронизации по сигналу встроенного приемника точного времени ГЛОНАСС/GPS или по сигналу от внешнего источника синхронизации, используя PPS-сигнал радиочасов МИР РЧ-02 необходимо:

• 1) кабель связи Ethernet подключить к разъему Ethernet ARIS-48xx, другой конец кабеля соединить с ПК (сетевое соединение ПК должно быть в одной подсети с ARIS-48xx, т.е. <1Р-адрес ARIS-48xx > должен быть доступен с ПК);

• 2) подключить источник синхронизации к ARIS-48xx по схеме на рисунках 2, 3;

• 3) подключить радиочасы МИР РЧ-02, согласно руководству по эксплуатации по схеме на рисунках 2, 3;

• 4) подать питание на радиочасы МИР РЧ-02;

• 5) подать питание на ARIS-48xx, дождаться загрузки ПО;

• 6) дождаться выполнения внутренней программы синхронизации ARIS-48xx;

• 7) в адресной строке web-браузера ввести: ЬЦр://<1Р-адрес ARIS-48xx >. В появившемся окне аутентификации ввести имя пользователя и пароль;

• 8) на странице конфигуратора «Система / Дата и время» проверить параметры настройки системы синхронизации контроллера.

Система синхронизации ARIS-48xx должна быть настроена на прием отсчета времени по протоколу NTP или по COM-порту от внешнего приемника сигналов синхронизации совместно с использованием внешнего PPS-сигнала;

• 9) проконтролировать доступность настроенных источников синхронизации;

• 10) перейти на страницу конфигуратора «Система / Метрология». Откроется диалоговая форма поверки контроллера;

• 11) нажать на кнопку «Начать процедуру поверки». Будет проведена проверка корректности конфигурации и, при необходимости, предложено автоматически произвести изменения и перезагрузить контроллер. Для продолжения нажать кнопку «Да», дождаться обновления конфигурации и перезагрузки ARIS-48xx; при необходимости вернуться на страницу «Система / Метрология»;

• 12) повторно нажать на кнопку «Начать процедуру поверки». Будет проведена проверка синхронизации часов ARIS-48xx от указанного в конфигурации источника точного времени. В случае если точное время не доступно, будет выдано соответствующее сообщение. Для продолжения нажать на кнопку «Нет» и раз в пять минут проверять наличие синхронизации, нажимая на кнопку «Начать процедуру поверки»;

• 13) после синхронизации часов выполняется процедура проверки, по окончании которой формируется таблица с результатами фиксации эталонных PPS-импульсов от радиочасов МИР РЧ-02. В таблице фиксируется момент перехода дискретного сигнала в состояние «Включено» (состояние «1»);

• 14) затем в течение 10 с будет отображаться факт приема меток времени GPZDA от радиочасов МИР РЧ-02, принятых по линии RS-485;

• 15) проконтролировать совпадение меток времени с точностью до целых секунд в таблице «Прием меток времени GPZDA от часов МИР РЧ-02».

• 16) Выполнить расчет абсолютной погрешности внутренних часов Д/_с, мс, для трех событий фиксации «1» по формуле (1):

A^c⁼^ARISi-^MHPi                                           (1)

где        /_ARisi - фактическая метка времени события из полученной таблицы, когда сигнал

дискретного входа принимает значение единицы («1»), с;

^MHPi - метка времени этого же события из таблицы, округленная до целого числа секунд по правилам округления (в связи с тем что PPS сигнал формируется на границе секунды), с;

i - число от 1 до 3, порядковый номер обрабатываемого зафиксированного события.

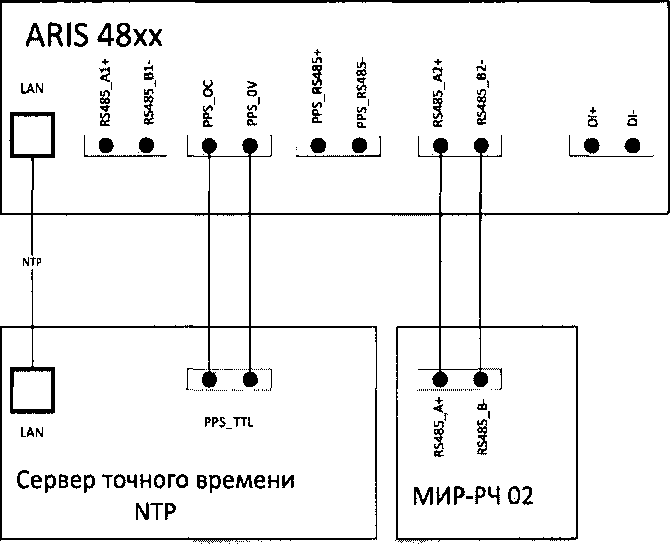

Рисунок 2 - Схема подключения радиочасов МИР РЧ-02 (в качестве источника эталонного PPS-сигнала) при определении абсолютной погрешности внутренних часов при синхронизации от внешнего Глонасс/GPS приемника

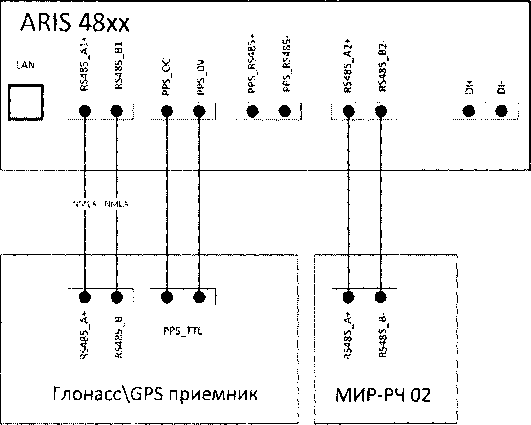

Рисунок 3 - Схема подключения радиочасов МИР РЧ-02 (в качестве источника эталонного PPS-сигнала) при определении абсолютной погрешности внутренних часов при синхронизации от NTP-сервера

ARIS-48xx считают выдержавшим испытание, если погрешность, рассчитанная для каждого события фиксации «1» Дг_с, не более ±1 мс.

• 8.5.1.2 Определение абсолютной погрешности внутренних часов (с коррекцией времени по источнику точного времени РТР)

При определении погрешности в качестве эталонного источника синхронизации используется устройство выдачи сигналов точного времени РТР в соответствии с IEEE 1588 v.2 (устройство синхронизации частоты и времени Метроном-600). В качестве эталонного сигнала используется PPS-сигнал от радиочасов МИР РЧ-02. Схемы подключения приведены на рисунке 4. При отсутствии коммутатора с поддержкой РТР допускается подключение ARIS-48xx к РТР источнику точного времени напрямую.

Эталонный PPS-сигнал от радиочасов МИР РЧ-02 подается на COM2 порт (RS-485).

Для определения абсолютной погрешности внутренних часов ARIS-48xx, используя PPS-сигнал радиочасов МИР РЧ-02 необходимо:

• 1) кабель связи Ethernet подключить к разъему Ethernet ARIS-48xx, другой конец кабеля соединить с ПК (сетевое соединение ПК должно быть в одной подсети с ARIS-48xx, т.е. «IP-адрес ARIS-48xx» должен быть доступен с ПК);

• 2) подключить источник синхронизации к ARIS-48xx по схеме на рисунке 4;

• 3) подключить радиочасы МИР РЧ-02, согласно руководству по эксплуатации (М09.117.00.000 РЭ) по схеме на рисунке 4;

• 4) подать питание на радиочасы МИР РЧ-02;

• 5) подать питание на ARIS-48xx, дождаться загрузки ПО;

• 6) в адресной строке web-браузера ввести: http://<IP-aapec \device>. В появившемся окне аутентификации ввести имя пользователя и пароль;

• 7) на странице конфигуратора «Система / Дата и время» проверить параметры настройки системы синхронизации контроллера. Система синхронизации ARIS-48xx должна быть настроена на прием отсчета времени по протоколу РТР;

• 8) проконтролировать доступность настроенных источников синхронизации;

• 9) перейти на страницу конфигуратора «Система / Метрология». Откроется диалоговая форма поверки контроллера;

• 10) нажать на кнопку «Начать процедуру поверки». Будет проведена проверка корректности конфигурации и, при необходимости, предложено автоматически произвести изменения и перезагрузить контроллер. Для продолжения нажать кнопку «Да», дождаться обновления конфигурации и перезагрузки ARIS-48xx;

• 11) при необходимости вернуться на страницу «Система / Метрология»;

• 12) повторно нажать на кнопку «Начать процедуру поверки». Будет проведена проверка синхронизации часов ARIS-48xx от указанного в конфигурации источника точного времени. В случае если точное время не доступно, будет выдано соответствующее сообщение. Для продолжения нажать на кнопку «Нет» и раз в пять минут проверять наличие синхронизации, нажимая на кнопку «Начать процедуру поверки»;

• 13) после синхронизации часов выполняется процедура проверки, по окончании которой формируется таблица с результатами фиксации эталонных PPS-импульсов от радиочасов МИР РЧ-02. В таблице фиксируется момент перехода дискретного сигнала в состояние «Включено» (состояние «1»);

• 14) затем в течение 10 с будет отображаться факт приема меток времени GPZDA от радиочасов МИР РЧ-02, принятых по линии RS-485;

• 15) проконтролировать совпадение меток времени с точностью до целых секунд в таблице «Прием меток времени GPZDA от часов МИР РЧ-02».

• 16) Выполнить расчет абсолютной погрешности внутренних часов Д/_с, мс, для трех событий фиксации «1» по формуле (2):

  (2)

Л/WARISi-WlPi

где        ^ARisi - фактическая метка времени события из полученной таблицы, когда сигнал

дискретного входа принимает значение единицы («1»), с;

/мир, - метка времени этого же события из таблицы, округленная до целого числа секунд по правилам округления (в связи с тем что PPS сигнал формируется на границе секунды), с;

i - число от 1 до 3, порядковый номер обрабатываемого зафиксированного события.

ARIS-48xx считают выдержавшим испытание, если погрешность, рассчитанная для каждого события фиксации «1» Д/_с, не более ±0,5 мс.

Рисунок 4 - Схема подключения радиочасов МИР РЧ-02 (в качестве источника эталонного PPS-сигнала) при определении абсолютной погрешности внутренних часов при синхрониза. ции от IEEE 1588 v.2 (РТР) источника

• 8.5.1.3 Определение абсолютной погрешности внутренних часов (без коррекции времени)

Определение абсолютной погрешности внутренних часов (без коррекции времени) производят на интервале два часа. Схема подключения приведена на рисунках 2, 3;

Процедура определения абсолютной погрешности внутренних часов (далее - часов) является продолжением процедуры, описанной в 8.5.1.1. Для проведения проверки необходимо:

• 1) отключить источник синхронизации от ARIS-48xx;

• 2) дождаться сообщения о пропадании сигналов источников синхронизации из списка на странице «Система / Дата и время»;

• 3) через два часа от этого момента нажать кнопку «Продолжить процедуру поверки» на странице «Система / Метрология». Будет сформирована таблица с результатами поверки;

• 4) выполнить расчет абсолютной погрешности внутренних часов, Д?бс, с, для трех событий фиксации «1» по формуле (3):

A^6c⁼(^ARISi-^MHPi)’24/fHHT                                        (3)

где        Zarisi - фактическая метка времени события из полученной таблицы, когда сигнал

дискретного входа принимает значение единицы («1»), с;

/мир, - метка времени этого же события из таблицы, округленная до целого числа секунд по правилам округления (в связи с тем что PPS сигнал формируется на границе секунды), с;

/инт - интервал времени между отключения антенны и формированием таблицы с результатами поверки, выраженный в часах, ч;

z - число от 1 до 3, порядковый номер обрабатываемого зафиксированного события.

ARIS-48xx считают выдержавшим испытание, если погрешность, рассчитанная для каждого события фиксации «1» Д/_с, не более ±1 с.

Результаты считаются положительными, если выполняются вышеуказанные требования.

• 9.1 Результаты поверки контроллеров оформляют в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2 При положительном результате поверки контроллеры удостоверяются записью в формуляре, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке».

• 9.3 При отрицательном результате поверки контроллеры не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в формуляре на контроллеры.

(обязательное)

Метрологические характеристики контроллеров

Таблица А.1 - Метрологические характеристики контроллеров
