Руководство по эксплуатации «генераторы Сигналов ВЫСОКОЧАСТОТНЫЕ Г4-114, Г4-115» (ГВ3.260.031 ТО)

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКНИЯ ПО ЭКСПЛУАТАЦИИ

ГВЗ.260.031 ТО-

V'

19 7 9

г) внешняя модуляция меандром с частотой следования 0.5—10,0 кГц и размахом 10—20 В;

д) внешняя модуляция синусоидальным или пилообразным сигналом частотой 0,5—10,0 кГц, размахом 80 В.

3, 14. Входное сопротивление на частоте 10 кГц для внешних модулирующих сигналов:

• — при модуляции прямоугольными импульсами и меандром не менее 1 кОм.

• — при модуляции пилообразным или синусоидальным сигналом не менее 10 кОм.

Входное сопротивление гнезда ВХОД АПЧ ие менее 80 кОм.

3. 15. Генераторы обеспечивают свои технические характеристики после времени самопрогрева в течение 30 мин, и спустя 30 мин. после переключения поддиапазона.

3, 16. Генераторы сохраняют свои технические характеристики при питании их от сети переменного тока напряжением 220 В * 10% и частотой 50 Гц ± 1 % с содержанием гармоник ДО'' 5%.

3. 17. Мощность, потребляемая генератором от сети, при поминальном напряжении не превышает 170 ВА.

3. 18. Генераторы допускают непрерывную работу в рабочих условиях в течение 8 ч.

3. 19. Акустические шумы, создаваемые генератором, не превышают 60 дБ на расстоянии 1 м от прибора.

3. 20. Плотность потока мощности, излучаемой в пространство, на расстоянии одного метра от генератора не превышает 2- 10—* Вт1м^.

3. 21. Среднее время безотказной работы каждого генератора (Тер) не менее 1250 ч.

3. 22. Габаритные размеры генератора 490X215X475 мм, габаритные размеры транспортной тары 735X550x670 мм.

3. 23. Масса генератора без упаковки не более 30,5/сг, масса генератора в транспортной таре не более 42 кг.

4. СОСТАВ ГЕНЕРАТОРА

Состав генераторов перечислен в табл. 2 и представлен на рис. 3 и 4.

Продолжение табл. 2

)

табл. 2

Позпционпые номера,

указанные в таблице, соотвег-

ствуют

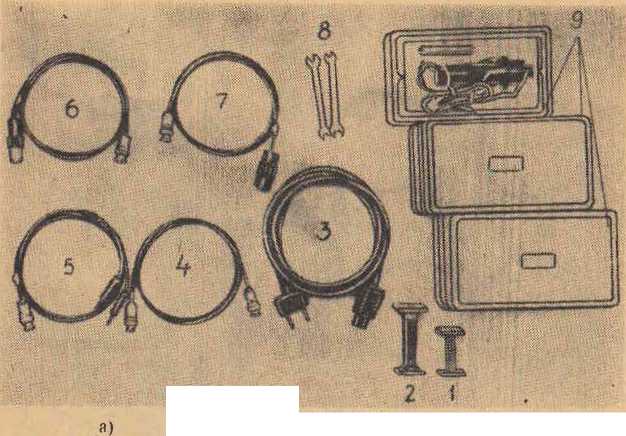

Рис. 3. Комплект ЗИП

генератора Г4-114

• 12. 2. Через каждые 2 года дополнительно производите осмотр внутреннего состояния.генератора, его узлов и монтажа. При внутреннем осмотре проверьте:

• — крепление узлов и деталей, состояние контровки, надежности паек и контактных соединений, качество работы выключателей, вентилятора;

• — отсутствие сколов и трещин на деталях из пластмассы и керамики.

Кроме того, удалите грязь и следы коррозии, а также замените смазку в доступных местах на фиксаторах выключателей (порядок разборки прибора изложен в подразделе 5. 3).

Мелкий ремонт, не требующий замены деталей или регулировки, например, укрепление ручек управления или контровка узлов, производите во время осмотра.

12. 3. Через каждые 500 ч. работы клистрона производите его замену, если на соответствующем поддиапазоне генератор вышел из допуска по параметрам, оговоренным в- пп. 2, 5 и 6 табл. 7.

12. 4. В сроки, установленные потребителем совместно с метрологическими службами, осуществляйте метрологический надзор и производите поверку технических характеристик генератора в объеме требований раздела 13.

12. 5. При длительном хранении через каждые 6 месяцев производите переконсервацию генератора, которая включает в себя следующие операции:

• — расконсервацию (см. раздел 14);

• — включение генератора в сеть не менее чем на 30 мин. При этом производите проверку функционирования (см. п. 7.2), а через каждые два года — проверку технических характеристик генератора в объеме требований раздела 13;

• — повторную консервацию (см. раздел 14).

• 13. УКАЗАНИЯ ПО ПОВЕРКЕ 13. 1. Общие указания

В настоящем разделе приведен перечень поверяемых параметров генераторов сигналов высокочастотных Г4-114 и Г4-115, устанавливаются методы, средства их первичной и периодической поверок.

13. 2. Операции и средства поверки

• 13. 2. 1, При проведении поверки должны выполняться операции и применяться средства поверки, указанные в табл. 7.

Переход волноводный с сечения 11Х5Л на сечение 17x8 леи

I Переход волноводный с сечения 7,2 X 3,4 на сечение 11 Х5,5 мм

Головка термисторная М5-45;

• — диапазон частот

• 25.86— 37^0 ГГц

J — коэффициент преобразования 0,85—1,05

Аттенюатор поляризационный волноводный ДЗ-36А:

• — диапазон частот

• 25.86— 37.50 ГГц

  II

• — пределы измерений о^аблений 0^—70 dfi

• — погрешность ±Л0,01—0,41) dfi

3. Определение номинального диапазона и поддиапазонов частот генератора¹

Продолжение табл. 7

средств поверки.

Примечание. Допускается использование других если они обеспечивают точность не хуже указанной”в таблице.

13. 3. Условия поверки и подготовка к ней

13. 3. 1. Поверку генератора производите в нормальных условиях:

• — окружающая температура 293±5К (20±5°С);

• — относительная влажность воздуха 65±15% при темпера^ туре 293*5 К (20*5’С);

• — атмосферное давление 100          (750*30лм<рт. ст.}-,

• — напряжение сети 220 В *2%, частотой 50 Гц.

Примечание. Допускается проведение поверки в условиях, отличающихся от норма.аьных. если они не выходят за пределы рабочих условий для поверяемых приборов и контрольно-измерительной аппаратуры, применяемой при поверке.

Помещение, в котором производятся испытания электрических параметров генератора, должно быть свободно от механических сотрясений и резки.х изменений окружающей температуры. Питающая сеть не должна давать резких изменений напряжения.

Возле места ных магнитных

13. 3. 2. Все иметь документы о государственной верке.

13. 3. 3. Перед проведением поверки выполните следующие подготовительные работы:

• — установку поверяемых средств измерений, а также средств поверки па рабочем месте;

• — заземление;

• — проведение мероприятий по технике безопасности в ответствии С действующими на предприятии-потребителе ложеннямн.

  со-по-

  со-

13. 4. Проведение поверки

13. 4. 1. Перед поверкой произведите внешний осмотр гласно п. 12. 1 и установите соответствие поверяемого генератора Г4-114 {Г4-115) следующим требованиям;

• — ручки органов управления должны быть закреплены;

• — действия органов управления и регулировки должны быть плавными, а фиксация положений .переключателей четкой;

• — на шкалах и отсчетных устройствах не должно быть нарушения лакокрасочных и гальванических покрытий;

комплектность вспомогательного имущества генераторов Г4-114 и Г4-115 должна соответствовать табл. 2.

в случае некомплектности или обнаружения неисправности вспомогательного имущества (соединительного шнура, высокочастотных кабелей, волноводных переходов), а также нарушения работоспособности органов управления генератора дальнейшую поверку прекращайте.

13. 4. 2. После внешнего осмотра проверьте функционирование генератора в соответствии с л. 7. 2.

В случае нарушения его работоспособности дальнейшую поверку '.прекращайте.

13. 4. 3. Методы поверки метрологических параметров генератора излагаются в пп. 13. 4. 4—13. 4. 11.

При проведении измерений, если в методике не оговорены другие условия, поверку производите в режиме НГ, при этом по шкале МОЩНОСТЬ устанавливайте около 15 делений.

Правила оформления результатов поверки приведены в и, 13.4.12.

13. 4. 4. Определение номинального диапазона частот генератора и внутреннего частотомера, а также запасов на краях диапазона и перекрытие между поддиапазонами обеспечивается определением погрешности установки частоты по внутреннему частотомеру и уровня мощности выходного сигнала (см. пп. 13. 4. 5 и 13. 4. 6).

Результаты .поверки считаются удовлетворительными, если в номинальном диапазоне частот с учетом запасов по частоте на краях диапазона и перекрытия между поддиапазонами вы-полняются требования пп. 13. 4. 5 и 13. 4. 6.

13. 4. 5. Определение погрешности установки частоты по внутреннему частотомеру прбиЗводите прибором Ч4-8 на шести—семи равномерно удаленных частотах, включая граничные частоты с учетом запасов на краях диапазона.

С целью одновременного определения диапазона частот рекомендуется измерения производить на частотах:

для Г4-114 16,61; 18,00; 20,00; 22,00; 24,00; 25,86 ГГц;

для Г4-115 25,74; 28,00; 30,00; 32,00; 34,00; 36,00; 37,60 ГГц.

Порядок поверки следующий;

• — по шкале внутреннего частотомера установите требуемую частоту с учетом'поправочного графика. Установку производите дважды: при настройке частотомера на заданную частоту со стороны больших й со стороны меньших значений;

• — измерьте установленную частоту прибором Ч4-8;

• — вычислите погрешность установки-частоты по формуле;

6f»J~fL_.100.             (1)

10

где б/ — величина погрешности установки частоты по внутреннему частотомеру, %;

f — установленное значение частоты по внутреннему частотомеру, Mftf;

fo — значение частоты, отсчитанное по прибору Ч4-8, МГц. Результаты поверки считаются удовлетворительными, если максимальная величина погрешности установки частоты не превышает ±0,1%.

13. 4. 6. Определение уровня мощности производите по схеме рис. 19.

а}

»

tf)

б) для Г4-115

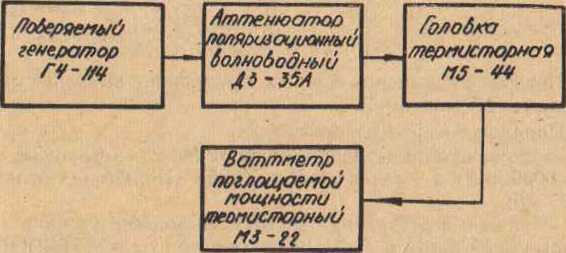

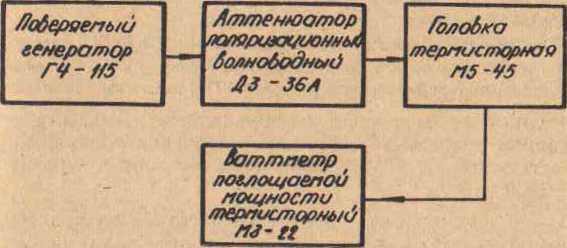

Рис. 19. Схема соединения приборов для определения уровня мощносги выходного сигнала

С целью одновременной поверки номинального диапазона частот с учетом запасов по частоте на краях диапазона и перекрытия между поддиапазонами рекомендуется измерения производить на частотах, оговоренных в табл. 8,

Поверку производите в зонах генерации, имеющих четко выраженный максимум.

Порядок поверки следующий;

• — до начала измерений у прибора МЗ-22 установите пре-де.Г1 6000 мкВт, а у аттенюатора ДЗ-35А (ДЗ-36А) — ослабление 7 дБ;

• — плавно перестраивая частоту выходного сигнала в заданных пределах (см. табл. 8), вращайте ручки УСТАНОВКА ГЕНЕРАЦИИ и МОЩНОСТЬ с целью получения на приборе МЗ-22 1000л(кВг.

Примечания; 1. При поверке прибора Г4-114 на частотах менее 16,70 ГГц вместо указанных в схеме используйте термисторную головку М5-43, аттенюатор ДЗ-34А и дополнительно волноводный переход с сече» НИЯ 11X5,5 на 17X8 лл(.

2. При поверке прибора Г4-115 па частотах менее 25;86 ГГц вместо указанных в схеме используйте термисторную головку Мб-44, аттенюатор ДЗ-35А и дополнительно волноводный переход П18 из комплекта генератора.

Результаты поверки считаются удовлетворительными, если в заданном диапазоне частот при ослаблении поляризационного аттенюатора 7~дБ обеспечивается установка уровня не менее 1000 мкВт.

13. 4. 7. Определение изменения «частоты при медленных изменениях напряжения питания производите по схеме рис. 20 на нижней частоте рабочего диапазона через 1 ч. после включения генератора пли переключения поддиапазона и не менее чем через 5 мин. после механической перестройки клистрона.

Рекомендуемые значения частот; для Г4-114 — 16,65 ГГц, для Г4-115 — 25,80 ГГц.

Порядок поверки следующий;

• — прибором Ч4-8 измерьте частоту при номинальном напряжении питания и через 15 мин. после увеличения напряжения питания на 10%”;

66

— напряжение питания уменьшите до номинального значения и через 15 мин. повторите измерения, уменьшая напряжение питания еще на 10%;

—=• изменение частоты вычислите по формуле:

X _ f п /о О/п с >

/о

где б/п — величина изменения’ частоты при изменении напряжения питания;' *

fo — значение частоты при номинальном напряжении питания, МГц-,

fn — значение частоты через 15 мин. после изменения напряжения питания на 10%, МГц.

Примечание. За величину изменения частоты принимают результат, дающий наибольшее значение.

Результаты поверки считаются удовлетворительными, если изменение частоты при изменении напряжения питания на ±10% не превышает ±1,5’ 10“*.

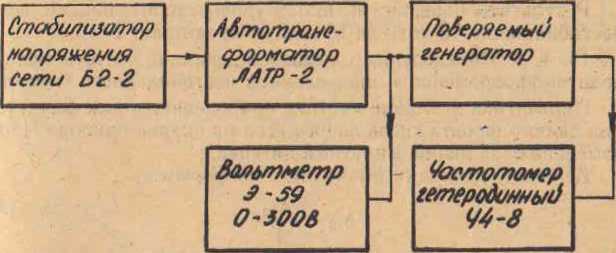

Рис. 20. Схема соединения приборов для определения изменения частоты при медлспных изменеииях напряжения питания и определения нестабильности частоты

13. 4. 8, Определение нестабильности частоты при неизменных вне.шних условиях и неизменном напряжении питания за 15 мин. работы производится через 30 мин. после включении генератора или переключения поддиапазона по схеме рис. 20 на нижней частоте каждого поддиапазона.

Рекомендуемые значения частот: для Г4-114 — 16,65; 19,80; 23,00 ГГц-, для Г4-115 — 25,80; 30,15; 35,00 ГГц.

Порядок поверки следующий:

• — перед измерением поверяемый генератор выключите не менее чем на 2 ч.;

• — автотрансформатором установите напряжение питания 220 В±2%;

• — непосредственно после включения поверяемого генератора определите, на каком поддиапазоне ток резонатора наибольший и на этом поддиапазоне через 30 мин. после включения генератора и не менее чем через 5 мин. после механической перестройки клистрона ежеминутно измеряйте частоту прибором Ч4-8;

• — величину нестабильности определите по формуле:

  (3)

О/            »

величина нестабильности частоты за 15 мин. работы генератора;

наибольшее отклонение частоты от начального значения, МГц-,

значение частоты в начале пятнадцатиминутного интервала, МГц.

Аналогично определите нестабильность на остальных поддиапазонах через 30 мин. после переключения поддиапазона и не менее чем через 5 мни. после механической перестройки клистрона.

Результаты поверки считаются удовлетворительными, если нестабильность частоты за 15 мин. не превышает 1 • 10“‘*.

13. 4. 9. Определение паразитной девиации частоты производите одновременно с определением нестабильности частоты.

Паразитная девиация частоты определяется как флуктуация любого фронта сигнальной метки на экране прибора Ч4-8, измеренная за любой минутный интервал.

Величину девиации вычисляйте по формуле:

X = о/д           I

где й/д — величина паразитной девиации частоты;

Дуд — флуктуация фронта сигнальной метки, измеренная по прибору Ч4-8, МГЦ-,

f — частота, на которой производится измерение, МГц.

Результаты поверки считаются удовлетворительными, ес.чи величина паразитной девиации частоты не превышает 2-10~®

13. 4. 10, Определение пределов регулировки уровня выходного сигнала производите методом замещения по высокой частоте согласно схеме рис. 21 на нижней частоте рабочего диапа-•зона.

Рекомендуемые значения частот: для Г4-114 — 16,65 ГГц, для Г4-115 — 25,86 ГГ^.

''П р и м е >1 а н и я. 1. При измерениях на частотах менее 17,44 ГГц допускается использование аттенюатора ДЗ-3.5А,

2. При нзмереииях на частотах менее 25,86 ffi( допускается использование аттенюатора ДЗ-36А,

а)

б) для Г4-115

а)

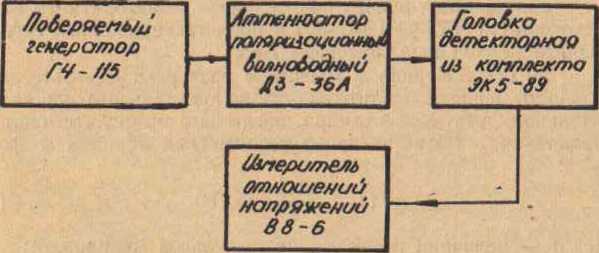

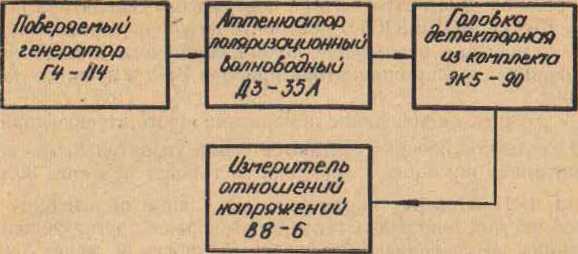

Рис. 21. Схема соединения приборов для определения пределов регулировки урония выходного сигнала

Порядок поверки следующий:

• — поверяемый генератор настройте на требуемую частоту

II установите режим         ВНУТР.;

• — ослабление установочного аттенюатора поверяемого генератора установите максимальным (ручку МОЩНОСТЬ поверните до"упора влево), а ослабление поляризационного аттенюатора — минимальным (по шкале О \

• — изменяя коэффициент усиления прибора В8-6, установите отклонение стрелки индикатора прибора В8-6 примерно на две третьих шкалы;

• — заметив 'положение стрелки индикатора, введите поля- • ризационным аттенюатором ослабление 45—50 дБ, а ослабле-

ние установочного аттенюатора поверяемого генератора выведите (ручку МОЩНОСТЬ поверните до упора вправо);

• — уменьшая ослабление поляризационного аттенюатора, установите стрелку индикатора прибора В8-6 в прежнее положение;

• — отсчитайте показание поляризационного аттенюатора.

Результаты поверки считаются удовлетворительными, если отсчитанная величина ослабления составляет не менее 30 дБ.

• 13. 4. И. Поверку параметров модуляции производите на одной частоте диапазона (если не оговорены другие условия) на зонах, обеспечивающих уровень мощности не менее 5мВт.

а) Определение параметров сигнала в режиме внутренней модуляции меандром производите в следующем порядке:

• — поверяемый генератор подгото^те к работе в режиме НГ, а затем переключите в режим Ц ВНУТР.;

• — к выходному фланцу подсоедините детекторную головку из комплекта ЭК5-90 (ЭК5-89) и продетектированный сигнал подайте на вход осциллографа С1-65;

• — по осциллографу в масштабе развертки измерьте длительность периода и длительность положительного или отрицательного импульса меандра, после чего вычислите частоту следования, а также величину несимметрии меандра по формуле:

о=(1-       ) • 100,

• — величина несимметрии импульсов меандра, %;

• — длительность положительного или отрицательного импульса меандра, мс,

Т — длительность периода меандра, мс.

Результаты поверки считаются удовлетворительными, если частота следования внутреннего меандра находится в пределах 1000 Гч±20%, а величина несимметрии импульсов не превышает ±10%.

б) Определение параметров сигнала в режиме внешней модуляции меандром производите в следующем порядке:

• — поверяемый генератор подготовьте к работе в режиме НГ, а затем переключите в режим ВНЕШНЯЯ МОДУЛЯЦИЯ _Г1-Г;

• — на гнездо ВХОД с прибора Г5-26 подайте модулирующий сигнал;                                                     i

• — продетектированный сигнал с выхада поверяемого гене- | ратора подайте на вход осциллографа С1-65;

• — при крайних значениях частоты и амплитуды модули- ( рующих импульсов меандра определите неравномерность вер- | шины огибающей согласно рис. 22.

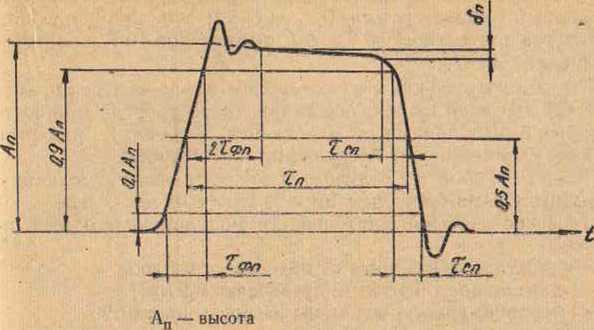

  Рис. 22. Параметры прямоугольного импульса



  Х„ — длительность Тфк — длительность фронта Хсп — длнтельн1кть среза

  — неравномерность вершины

Результаты поверки считаются удовлетворительными, если измеренная неравномерность вершины не превышает 20%.

в) Определение параметров сигнала в режиме внешней модуляции прямоугольными импульсами отрицательной полярности производите на средней часготе каждого поддиапазона.

Рекомендуемые значения частот: ддя Г4-114 — 18,8; 21,0; 24,4 ГГц; для Г4-115 — 28,0; 32,5; 36,0 ГГц.

Порядок поверки следующий:

• — поверяемый генератор подготовьте к работе в режиме НГ, а затем переключите в режим ВНЕШНЯЯ МОДУЛЯЦИЯ ТГ и на гнездо ВХОД подайте модулирующий сигнал с генератора импульсов Г5-15;

• — к выходному фланцу поверяемого генератора подсоедините детекторную головку из комплекта ЭК5-90 (ЭК5-89);

• — выход детекторной головки подключите ко входу осциллографа С1-65 кабелем, нагруженным на сопротивление 50—100 Ом;

• — по осциллографу наблюдайте огибающую продетектиро-ванного сигнала;

• — по калиброванной развертке осциллографа определите согласно рис. 22 длительность огибающей радиоимпульса, а также длительность ее фронта и среза для модулирующих импульсов длительностью 0,2; 5,0 и 10,0 мкс, при амплитуде 5 и 10 В и частоте следования 10 кГц;

• — определите по осциллографу неравномерность вершины огибающей радиоимпульса (см. рис. 22) для модулирующих импульсов длительностью 0,5 мкс, амплитудой 10 В и частотой следования 10кГг<

Результаты поверки считаются удовлетворительными, ecJin хотя бы на одной из зон, обеспечивающей уровень мощности нс менее 5л(Вт, параметры огибающей выходных радиоимпульсов удовлетворяют следующим требованиям:

• — длительность не отличается от длительности модулирующих импульсов более чем на --(,0,1 Тм+0,08мкс), где Тм — фактическое значение длительности модулирующего импульса, МКС-,

—■ длительность фронта не превышает 0,1 мке;

• — длительность среза не превышает 0,2л£кс;

• — неравномерность вершины не превышает 10%;

г) Определение режима внешнеГ! модуляции синусоидальным пли пилообразным сигналом производите в следующем порядке:

’— поверяемый генератор подготовьте к работе в режиме НГ, а затем переключите в режим ВНЕШНЯЯ МОДУЛЯЦИЯ - V" :

• — на гнездо ВХОД с низкочастотного генератора ГЗ-33 подайте модулирующий сигнал синусоидальной формы размахом 80 S;

• — продетектнрованный выходной сигнал наблюдайте на экране осциллографа С1-65, при этом кабель, соединяющий выход детекторной головки и вход осциллографа, нагрузите сопротивлением 50—100 Ом-,

• — ручку АМПЛИТУДА поверните до упора по часовой стрелке, на экране осциллографа при этом должна наблюдаться последовательность импульсов, по фор°ме соответствующих зоне колебаний клистрона.

Результаты поверки считаются удовлетворительными, если изображение зоны наблюдается при изменении частоты модуляции от0,5.до 10,0 кГц и при вращении ручки АМПЛИТУДА против часоНой стрелки до упора изображение зоны уменьшается до исчезновения.

• 13. 4. 12. Результаты поверки каждого параметра заносятся в формуляр генерато,ра в виде конкретной числовой величины.

Все дополннте,чьные требования по оформлению результатов поверки средств измерений (клеймение, гашение клейм, выдача свидетельств и других документов о результатах поверки) устанавливаются потребителем и органами государственной II ведомственной поверки в соответствии с действующими нормативно-техническими документами и положениями.

• 14. ПРАВИЛА ХРАНЕНИЯ

• 14. 1. Генератор, поступающий на склад для хранения на срок не более шести месяцев, может храниться в упакованном виде.

При непродолжительном хранении генератор может находиться на стеллажах в лабораторных условиях.

При хранении свыше шести месяцев генератор распакуйте и содержите в специально оборудованном помещении, в котором должна поддерживаться температура не ниже 283 К (10°С) при годовых колебаниях ее от 283 до 308 К (от 10 до Зб^С). В помещении должна быть относительная влажность воздуха не более 80% и не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.

• 14. 2. В случае, если генератор более 6 месяцев не будет находиться в эксплуатации, произведите его консервацию следующим образом:

• — включите генератор в сеть не менее чем на 30 мин. и убедитесь в его работоспособности, производя проверку функционирования (см. п. 7.2);

• — очистите генератор от пыли путем обдува или с помощью мягкой щеточки;

• — вспомогательное и запасное имущество расположите в укладочном ящике ЗИП и опломбируйте его;

• — поместите укладочный ящик с ЗИП в полиэтиленовый чехол н перевяжите шпагатом;

• — накройте генератор полиэтиленовым чехлом для предотвращения попадания пыли во внутрь прибора.

После произведенных операций подвергайте комплект генератора длительному хранению в условиях, оговоренных в п. 14. I.

14. 3. Расконсервацию производите при снятии генератора с хранения и вводе его в эксплуатацию.

При этом освободите прибор и ящик с ЗИП от полиэтиленовых чехлов. Произведите внешний осмотр и проверку на функционирование (см. п. 7. 2), после чего генератор готов к эксплуатации.

15. 1. Тара, упаковка, маркирование упаковки

Генератор и укладочный ящик с комплектом ЗИП, брошюрами технического описания и формуляра помещены в транспортный ящик, обитый с внутренней стороны битумной бумагой, а с внешней стороны по краям — двумя цельными стальными

73

¹

Совмещается с поверкой пп. 1 и 2 таблицы.
