ФГУП «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

ФГУП «вниимс»

Иванникова

УТВЕРЖДАЮ директора по качеству ФГУП «ВНИИМС»

"23" марта 2016 г.

Меры для поверки систем координатно-измерительных ROMER Absolute Arm МЕТОДИКА ПОВЕРКИ

МОСКВА, 2016

Настоящая методика поверки распространяется на меры для поверки систем координатно-измерительных ROMER Absolute Arm (далее по тексту - меры), изготавливаемые фирмой Hexagon Manufacturing Intelligence - Division Romer. Франция, и устанавливает средства и методы первичной и периодической поверки.

Межповерочный интервал составляет 2 года.

I ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ
  • 1.1 При проведении поверки должны выполняться операции и применены средства поверки, указанные в таблице 1.

Таблица 1

Наименование операции

№ п/п

Методики, средства поверки их характеристики

Обязательность проведения

при первичной поверке и после ремонта

при периодической поверке

Проверка внешнего вида и комплектации

5.1

Визуально

да

да

Жезл

Определение взаимного расположения и допускаемой абсолютной погрешности отклонения взаимного расположения осей конусов

5.2

Машина трехкоординатная измерительная UPMC CARAT 850 S-ACC

(Госреестр№ 16579-02)

да

да

Сфера

Определение диаметра сферы

5.3

Длинномер DMS 1000 (Госреестр № 36001-07)

да

да

Определение отклонения от круглости

5.4

Прибор для измерения отклонения от круглости Talyrond 365 (Госреестр 20905-06)

да

да

Примечание:   Допускается применение средств, не приведенных в перечне, но

обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

2 УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться условия, приведенные в таблице 2.

Таблица 2 - Условия поверки.

Температура воздуха, С°

от+19 до +21

Относительная влажность, %

от 40 до 75

Изменение температуры, °С/ч

1

3 ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки поверяемые меры промывают, и приводят в рабочее состояние средства поверки методами, указанными в технической документации на них.

Перед измерениями мера должна быть выдержана в условиях, указанных в п.2 не менее 4 часов, а средства измерений не менее 24 часов.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться следующие требования:

  • - при подготовке к проведению поверки должны быть соблюдены требования пожарной безопасности при работе с легковоспламеняющимися жидкостями, к которым относится бензин, используемый для промывки;

  • - бензин хранят в металлической посуде, плотно закрытой металлической крышкой, в количестве не более однодневной нормы, требуемой для промывки;

  • - промывку проводят в резиновых технических перчатках типа II по ГОСТ 20010-93.

5 ПРОВЕДЕНИЕ ПОВЕРКИ 5.1 Проверка на соответствие документации: внешнего вида, комплектности, маркировки, упаковки.

Проверку на соответствие документации: внешнего вида, комплектности, маркировки и упаковки произвести визуальным осмотром.

Меры считаются прошедшими поверку, если они соответствуют следующим требованиям: на наружных и рабочих измерительных поверхностях мер не должно быть коррозии, механических повреждений и других дефектов, влияющих на их эксплуатационные характеристики и ухудшающих их внешний вид.

Меры считаются прошедшими поверку, если они укомплектованы, маркированы и упакованы в соответствии заявленным требованиям фирмы-изготовителя.

5.2 Определение номинального значения взаимного расположения осей конусов и допускаемого отклонения действительного значения взаимного расположения осей конусов от номинального.

Определение номинального значения взаимного расположения осей конусов и допускаемого отклонения действительного значения взаимного расположения осей конусов от номинального проводится путем измерения жезла на координатноизмерительной машине (КИМ) с использованием щупа диаметром 15 мм.

Провести подготовку КИМ к выполнению измерений согласно РЭ. Меру зафиксировать на КИМ.

Определить номинальное значение взаимного расположения осей конусов с помощью КИМ. между первой и остальными последовательно.

Жезлы считаются испытанным в части определение номинального значения взаимного расположения осей конусов, если номинальное значение взаимного расположения осей конусов соответствуют значениям указанных в таблице 3.

Таблица 3.

Характеристика

Жезл малый

Жезл большой

Номинальное значение взаимного расположения осей конусов (между первой и остальными последовательно), мм

185,580, 800

220,410,610, 805,

1005, 1200

Допускаемое отклонение от номинального значения взаимного расположения осей конусов, мм

±0,2

Жезлы считаются испытанными в части допускаемого отклонения действительного значения взаимного расположения осей конусов от номинального, если допускаемое отклонение действительного значения взаимного расположения осей конусов от номинального, не превышает значения ±(1,5+L) мкм, где L- измеряемый размер в м.

5.3 Определение номинального диаметра сферы

Для определения номинального диаметра сферы используется прибор для измерений длины. Проводят не менее 10 измерений диаметра сферы. Среднее значение диаметра сферы не должно превышать 25,400±0,0025 мм с погрешностью ± 1 мкм.

5.5 Определение отклонения от круглости

Сфера устанавливается на прибор для измерений отклонений от круглости. Проводится 4-5 записей круглограмм, высчитывается максимальное отклонение, которое не должно превышать ±0,64 мкм.

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

6.1 Оформление результатов поверки

При положительных результатах поверки выдается свидетельство о поверке с указанием типа средства измерений и его действительных размеров, заводского номера, ИНН юридического или физического лица, даты и имени поверителя. Свидетельство о поверке подтверждается клеймом и выдается голографическая наклейка.

При отрицательных результатах поверки выдается извещение о непригодности к применению средства измерений с указанием причин.

Начальник отдела 203 ИЦ ФГУП «ВНИИМС»

В.Г. Лысенко

Н.А. Зуйкова

Инженер отдела 203

ИЦ ФГУП «ВНИИМС»

Утверждаю

За.м. директора по качеству П «ВНИИМС» .В. Иванникова 2016 г.

Приложение А

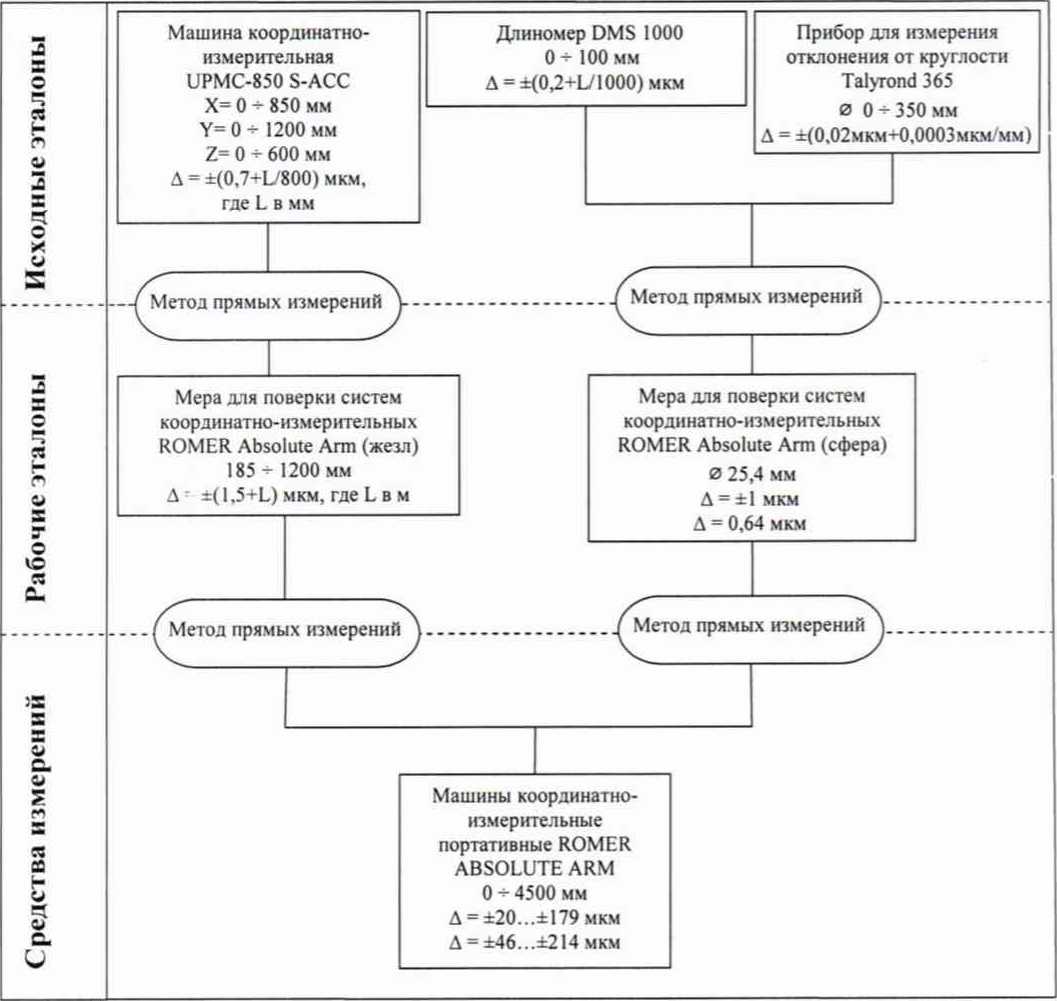

Локальная поверочная схема для мер для поверки систем координатно-измерительных ROMER Absolute Arm

Начальник отдела 203

ФГУП «ВНИИМС»

Ин/ енер отдела 203

ФГУП «ВНИИМС»

Лысенко В.Г.

Зуйкова Н.А.
