Методика поверки «ГСИ.Генераторы сигналов векторные Г7М-06» (ПР-01-2020МП)

Государственная система обеспечения единства измерений

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)

УТВЕРЖДАЮ лавный метролог

^_А.Н. Новиков ря 2020 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Генераторы сигналов векторные Г7М-06

МЕТОДИКА ПОВЕРКИ ПР-01-2020МП г. Москва 2020 г.

Настоящая методика устанавливает методы и средства первичной и периодических поверок генераторов сигналов векторных Г7М-06, изготовленных АО «НПФ «МИКРАН».

Генераторы сигналов векторные Г7М-06 (далее по тексту - генераторы) предназначены для формирования непрерывных гармонических сигналов в диапазоне частот от 10 МГц до 6 ГГц, а также сигналов с различными видами аналоговой и цифровой модуляции.

Интервал между поверками 2 года.

Периодическая поверка генераторов в случае их использования для измерений (воспроизведения) меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца генераторов, оформленного в произвольной форме. Пункты методики 7.1 - 7.9 являются обязательными к проведению, с возможностью проведения поверки на ограниченном числе поддиапазонов частот и уровней выходного сигнала. Соответствующая запись должна быть сделана в свидетельстве о поверке генераторов.

Таблица 1 - Операции поверки

Продолжение таблицы 1

Очередность выполнения пунктов - произвольная. В случае выявления несоответствия требованиям в ходе выполнения любой операции, указанной в таблице 1, поверяемый генератор бракуется, поверка прекращается, и на него оформляют извещение о непригодности.

• 2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью (погрешность измерений должна быть минимум в 3 раза ниже чем у поверяемых СИ).

• 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке. Эталоны единиц величин, используемые при поверке СИ, должны иметь соответствующий разряд по Государственной поверочной схеме.

Таблица 2 - Основные средства поверки

Продолжение таблицы 2

Таблица 3 - Вспомогательные средства поверки для контроля параметров окружающей среды и электропитания

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2018.

• 4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

• 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.

  5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

  При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C................................................23±5;

• - относительная влажность, %.................................................................до 80;

• - атмосферное давление, кПа....................................................................от 84 до 106;

• - напряжение сети, В...............................................................220±30;

• - частота сети, Гц...................................................................50±0,5

• 6.1   Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.27.0-75;

• -  проверить наличие действующих свидетельств поверки на основные и вспомогательные средства поверки.

• 6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации и выдержаны во включенном состоянии не менее 30 минут.

• 6.3  Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

• 6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1.1 Провести визуальный контроль чистоты и целостности всех соединителей поверяемого генератора. В случае обнаружения посторонних частиц провести чистку соединителей.

• 7.1.2 Провести визуальный контроль целостности кабелей питания и Ethernet.

• 7.1.3 Проверить отсутствие механических повреждений, шумов внутри корпуса, обусловленных наличием незакрепленных деталей, следов коррозии металлических деталей и следов воздействия жидкостей или агрессивных паров, целостность лакокрасочных покрытий, сохранность маркировки и пломб.

Примечание: к механическим повреждениям относятся глубокие царапины, деформации на рабочих поверхностях центрального или внешнего проводников соединителей, вмятины на корпусе генератора, а также другие повреждения, непосредственно влияющие на технические характеристики генератора.

• 7.1.4 Результаты выполнения операции считать положительными, если:

• - кабель питания и кабель Ethernet не имеют повреждений;

• - отсутствуют механические повреждения на соединителях и корпусе поверяемого генератора;

• - отсутствуют шумы внутри корпуса, обусловленные наличием незакрепленных деталей;

• - отсутствуют следы коррозии металлических деталей и следы воздействия жидкостей или агрессивных паров;

• - лакокрасочные покрытия не повреждены;

• - маркировка, нанесенная на поверяемый генератор, разборчива;

• - пломбы не нарушены.

• 7.2.1  Подключить генератор к ПК непосредственно или через оборудование локальной вычислительной сети в соответствии с сетевыми настройками (см. РЭ).

Примечания:

• 1.  На задней панели генератора имеется линейка из шести переключателей «Конфигуратор» (см. РЭ).

• 2. При выключенном первом переключателе будут использоваться сетевые параметры со значениями установленными по умолчанию, при включенном - установленные пользователем.

• 3. При прямом подключении генератора с ПК проверить, чтобы первый переключатель был выключен.

• 4. Для установления связи необходимо, чтобы параметры IP-протокола в ПК так же были установлены по умолчанию.

• 7.2.2 Установить программное обеспечение с цифрового носителя из состава поверяемого генератора.

• 7.2.3 Запустить ПО на ПК. Произвести подключение к поверяемому генератору в соответствии с его IP-адресом.

• 7.2.4 Установить на генераторе настройки по умолчанию. Включить генерацию СВЧ мощности. Проверить состояние индикаторов «Состояние захвата синтезатора частот» и «Состояние системы удержания мощности» в ПО (индикаторы должны быть зелёного цвета), а также индикатор «Мощность» на передней панели поверяемого генератора (индикатор должен быть красного цвета). Индикаторы должны светиться непрерывно без мигания.

• 7.2.5  Включить амплитудную модуляцию. Проверить состояние индикатора «Модуляция» на передней панели генератора. Индикатор должен быть зелёного цвета и светиться непрерывно без мигания. Затем выключить амплитудную модуляцию. Индикатор «Модуляция» должен погаснуть.

Примечания:

• 1. Если появится сообщение об ошибке, необходимо закрыть ПО, выключить поверяемый генератор, проверить надежность подключения кабеля Ethernet. Через одну минуту произвести повторное включение.

• 2. Индикаторы «Состояние системы удержания мощности» и «Мощность» должны светиться при нажатой кнопке включения/выключения генерации СВЧ колебаний выхода СВЧ. При отжатой кнопке свечения индикатора «Мощность» на передней панели генератора быть не должно, а индикатор «Состояние системы удержания мощности» в ПО должен быть красного цвета.

• 7.2.6 Выбрать режим работы «Сканирование по частоте». Установить начальную частоту 1000 МГц, конечную частоту 2000 МГц, количество точек 50001, выходную мощность -10 дБм. Проверить изменение значений органов управления. Включить генерацию СВЧ мощности. Проверить состояние индикаторов «Состояние захвата синтезатора частот», «Состояние системы удержания мощности» и «Мощность».

• 7.2.7 Установить настройки по умолчанию.

• 7.2.8 Результаты проверки считать положительными, если ПО загружается, генератор реагирует на управление, в течение измерений не появляются сообщения об ошибках или ошибки устраняются перезагрузкой ПО, а индикаторы работают корректно.

Запустить ПО, произвести подключение к поверяемому генератору. Выбрать из меню «Справка» пункт «О программе». Номер версии и наименование ПО отображаются в появившемся окне, как показано на рисунке 1.

О программе

Программа управления векторным генератором сигналов

Верот 1.1

Сбо>а 1.1.4.17

Внимание* Данная программа защищена законом об авторских правах и международными соглашениями. Незаконное воспроизведение или распространение данной программы или её части влечёт гражданскую и уголовную ответственность.

Вопросы и предложения: pribor.soft@micran.nj Обновление и поддержка: http://www.micran.ru |||МИКРАН                     _ок

©АО «НПФ «Микран», 2005-2018. Все права защищены.

Рисунок 1 - Вид окна при проверке номера версии ПО

Результат считать положительным, если версия программного обеспечения соответствует данным, приведенным в таблице 4.

Таблица 4 - Характеристики программного обеспечения

Проверку присоединительных размеров проводить с применением комплектов для измерения присоединительных размеров КИПР в соответствии с указаниями эксплуатационной документации на них. Измерение присоединительного размера коаксиального соединителя выхода для модификации Г7М-06/1 (опция «01Р») выполнять при помощи КИПР-01 Р-01, а для модификации Г7М-06/2 (опция «11Р») выполнять при помощи КИПР-11 Р-11.

Проверке подлежит присоединительный размер «А» коаксиального соединителя выхода генератора (тип III, розетка и тип N, розетка по ГОСТ РВ 51914-2002 для модификаций Г7М-06/1 и Г7М-06/2 соответственно).

Результаты выполнения операции считать положительными, если присоединительный размер «А» коаксиального соединителя выхода генератора соответствует значению 5,26-0,16 мм.

Определение относительной погрешности частоты внутреннего опорного генератора проводить при помощи частотомера универсального CNT-90XL (далее по тексту - частотомер) методом прямых измерений.

• 7.5.1 Подготовить генератор Г7М-06 и частотомер CNT-90XL к работе в соответствии с руководствами по эксплуатации на них. Прогреть приборы в течение 30 минут.

• 7.5.2 Собрать измерительную схему, приведенную на рисунке 1.

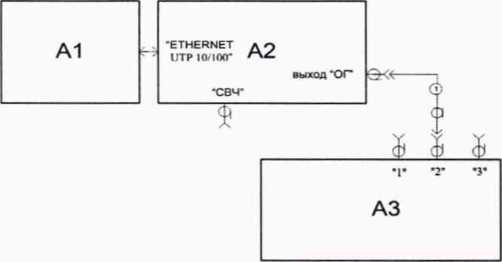

Al - ПК; A2 - поверяемый Г7М-06; АЗ - частотомер; 1 - кабель с соединителями BNC, вилка

Рисунок 1 - Схема определения относительной погрешности частоты внутреннего опорного генератора

• 7.5.3 Измерить частоту внутреннего опорного генератора. Зафиксировать 10 последовательных показаний частотомера и найти их среднее арифметическое значение по формуле:

1=1

где/и - значение частоты в единичном измерении;

п - число проведенных единичных измерений.

• 7.5.4 Рассчитать относительную погрешность частоты внутреннего опорного генератора по формуле:

8/ог = (Fhom -Fcp)/Fcp,

гдеТчгр- среднее арифметическое значение 10 последовательных результатов измерений частоты;

Fhom - номинальное значение частоты, равное 10 МГц.

Результаты поверки считать положительными, если относительная погрешность частоты внутреннего опорного генератора J/огне превышает ±110’⁶.

Проверку диапазона рабочих частот и определение относительной погрешности установки частоты выходного сигнала проводить при помощи частотомера CNT-90XL методом прямых измерений.

• 7.5.1 Подготовить генератор и частотомер в соответствии с руководствами по эксплуатации на них.

• 7.5.2 Собрать измерительную схему, приведенную на рисунке 2.

• 7.5.3 Установить на генераторе параметры по умолчанию. Включить генерацию СВЧ мощности.

• 7.5.4 Установить значение фиксированной частоты 10 МГц и уровень выходной мощности минус 10 дБм.

• 7.5.5 Измерить выходную частоту генератора /изм (Гц) с помощью частотомера. Зафиксировать результат измерений.

• 7.5.6 Повторить действия по 7.5.4 и 7.5.5 для частот 100, 1000, 3000, 6000 МГц.

• 7.5.7 Выключить генерацию СВЧ мощности.

• 7.5.8 Рассчитать относительную погрешность установки частоты источника сигнала д/ по формуле:

8/= (/уст~/изм)//изм,                                    (3)

где /уст - установленное значение частоты, Гц;

/изм - измеренное значение частоты, Гц.

А1 е-

Al - ПК; А2 - поверяемый Г7М-06; АЗ - частотомер;

XW1 - переход III, вилка-3,5 мм, розетка; (для опции «ИР» - переход N, вилка - 3,5 мм, розетка;

1 - кабель с соединителями SMA, вилка

Рисунок 2 - Схема определения относительной погрешности установки частоты выходного сигнала

Результаты поверки считать положительными, если относительная погрешность установки частоты 5f не превышает ±110'⁶.

Определение погрешности установки уровня выходного сигнала в диапазоне уровней от +12 до -40 дБм проводить с помощью ваттметра поглощаемой мощности СВЧ NRP18A (далее по тексту - ваттметр) методом прямых измерений, в диапазоне уровней от -40 до -90 дБм -проводить с помощью анализатора сигналов N9030A (далее по тексту - анализатор сигналов).

• 7.6.1 Подготовить к работе генератор, ваттметр и анализатор сигналов в соответствии с руководствами по эксплуатации на них.

• 7.6.2 Собрать измерительную схему, приведенную на рисунке 3.

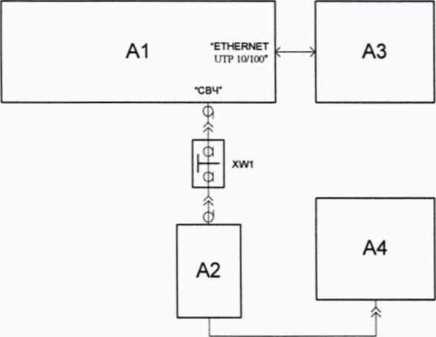

А1 - поверяемый Г7М-06; А2 - преобразователь измерительный ваттметра; АЗ - ПК; А4 - блок измерительный ваттметра;

XW1 - переход III, вилка - N, розетка (для генератора с опцией «01Р») Рисунок 3 - Схема для определения погрешности установки уровня выходной мощности до минус 40 дБм

• 7.6.3 Установить на генераторе параметры по умолчанию. Включить генерацию СВЧ мощности.

• 7.6.4 Установить на генераторе значение фиксированной частоты 10 МГц и уровень выходной мощности +12 дБм.

• 7.6.5 Измерить уровень выходной мощности генератора с помощью ваттметра. Зафиксировать показания ваттметра Рв (дБм). Результаты измерений занести в таблицу 5.

• 7.6.6 Повторить п.п. 7.6.1 и 7.6.5 для частот 50, 1000, 2000, 4000 и 6000 МГц.

• 7.6.7 Повторить п.п. 7.6.4 — 7.6.6 для уровней мощности 0,-10, -20, -30 и -40 дБм.

• 7.6.8 Выключить генерацию СВЧ мощности.

• 7.6.9 Абсолютную погрешность установки уровня выходного сигнала определить по формуле (4):

ЗРуст — Руст - Рв                             (4)

где Руст - установленное на генераторе значение уровня мощности, дБм;

Рв - показания измерителя мощности, дБм.

Таблица 5

• 7.6.10 Для определения погрешности установки уровня выходной мощности в диапазоне от минус 40 до минус 90 дБм собрать измерительную схему, приведенную на рисунке 4.

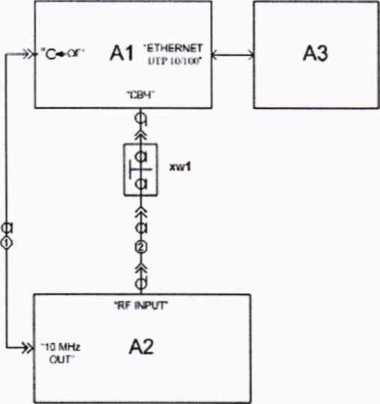

А1 - поверяемый Г7М-06; А2 - анализатор сигналов; АЗ - ПК;

XW1 - переход N, вилка - 2,4 мм, вилка для генератора с опцией «11Р» или переход 111, вилка-2,4 мм, вилка для генератора с опцией «01Р»; 1 - кабель с соединителями BNC, вилка; 2 - кабель с соединителями 2,4, розетка.

Рисунок 4 - Схема для определения погрешности установки уровня выходной мощности в диапазоне от минус 40 до минус 90 дБм, относительного уровня составляющих спектра выходного сигнала и параметров модулированных сигналов

• 7.6.11 Установить на генераторе параметры по умолчанию. Включить генерацию СВЧ мощности.

• 7.6.10 Установить значение фиксированной частоты 10 МГц.

• 7.6.11 Установить уровень выходной мощности -40 дБм.

• 7.6.12 Установить на анализаторе следующие настройки:

• - ослабление входного аттенюатора 0 дБ;

• - полоса пропускания фильтра ПЧ 1 Гц;

• - полоса обзора 100 Гц.

• 7.6.13 Подать сигнал с выхода внутреннего опорного генератора 10 МГц анализатора на вход «ОГ» генератора.

• 7.6.14 В программе управления генератором включить синхронизацию от внешнего опорного генератора частотой 10 МГц.

• 7.6.15 Измерить уровень выходной мощности генератора с помощью анализатора сигналов и зафиксировать результат измерений Рао, дБм.

• 7.6.16 Последовательно устанавливая уровень выходной мощности генератора в диапазоне от -50 дБм до -90 дБм с шагом 10 дБм, провести измерение уровня Ра, дБм, с помощью анализатора сигналов. Зафиксировать результаты всех измерений.

• 7.6.17 Рассчитать погрешность отношений уровней мощности <5Р, дБ, по формуле:

8P=Pa~Pao+1O-N,                                       (5)

где N - коэффициенты от 1 до 5, в зависимости от уровня мощности, приведенные в таблице 6.

• 7.6.18 Значения дР занести в таблицу 6.

• 7.6.19 Рассчитать погрешность установки уровня выходной мощности, ЗРуст, дБ, для уровней от -40 до -90 дБм. Погрешность установки уровня выходной мощности вычисляется, как сумма ёРустна уровне -40 дБм (см. п.п. 7.6.9) с соответствующей погрешностью отношений уровней мощности 5Р.

• 7.6.20 Поочередно повторить п.п. 7.6.10 - 7.6.19 для частот 50, 1000, 2000, 4000, и 6000 МГц.

• 7.6.21 Выключить генерацию СВЧ мощности на выходе генератора.

Результаты проверки считать положительными, если относительная погрешность установки уровня выходной мощности 8Руст не превышает:

в диапазоне от 0 до +12 дБм включ.       ±1 дБ;

в диапазоне от -90 до 0 дБм не включ.     ±1,5 дБ.

Таблица 6

Определение относительных уровней гармонических, субгармонических и комбинационных, а также негармонических составляющих в спектре выходного сигнала проводить с помощью анализатора сигналов N9030A методом прямых измерений.

• 7.7.1 Подготовить к работе анализатор сигналов согласно руководству по эксплуатации на него.

• 7.7.2 Собрать схему измерений в соответствии с рисунком 4.

• 7.7.3 Установить на генераторе параметры по умолчанию. Включить генерацию СВЧ мощности.

• 7.7.4 Установить значение фиксированной частоты Травным 10 МГц и уровень выходной мощности +10 дБм.

• 7.7.5 В программе управления генератором включить синхронизацию от внешнего опорного генератора частотой 10 МГц.

• 7.7.6 В программе управления генератором установить фиксированное значение выходного аттенюатора, равное 0 дБ.

• 7.7.7 Провести измерения относительного уровня составляющих спектра выходного сигнала генератора с помощью анализатора, дБн (при измерении следует учесть неравномерность амплитудно-частотной характеристики используемого кабеля):

• - определить уровень основной гармоники выходного сигнала Lor, дБм;

• - определить уровни:

Lcr- субгармонических составляющих на частотах Fcr=(l/n)-F, дБм;

Lk - комбинационных составляющих на частотах FK=(m/n)-F, дБм;

Lr - гармонических составляющих на частотах Fr=nF, дБм;

Ьнг- негармонических составляющих на частотах, отличных от Fcr, Fkh Fr (при обнаружении таковых), дБм;

где т,п&[1 ;3] - натуральные числа.

• 7.7.8 Вычислить относительные уровни каждой из составляющих, дБн, по формулам:

  ALcr⁼Lcr~Lor,

  ДЬк=Ьк-Ьог,

  ALr=Lr-Lor,

  ДЬнг=Ьнг-Ьог.

• 7.7.9 Повторить п.п. 0.7.4 - 7.7.8 для частот 100, 1000, 2000, 4000 и 6000 МГц. Результаты измерений занести в таблицу 7 и 8.

Таблица 7

Продолжение таблицы 7

• 7.7.9 Провести измерения уровня негармонических составляющих сигнала на выходе генератора на частотах 100, 1000, 2000, 4000 и 6000 МГц при уровне выходной мощности +10 дБм. Результаты измерений относительного уровня негармонических составляющих спектра занести в таблицу 8.

Таблица 8

7.7.10 Выключить генерацию СВЧ мощности на выходе генератора.

Результаты проверки считать положительными, если относительные уровни гармонических, субгармонических и комбинационных, а также негармонических составляющих в спектре выходного сигнала не превышают значений, указанных в таблицах 7 и 8.

Коэффициент стоячей волны (КСВ) выхода «СВЧ» генератора определить при помощи анализатора цепей векторного N5227A.

• 7.8.1 Анализатор цепей откалибровать на конце кабеля, с помощью которого проводится подключение к выходу генератора.

• 7.8.2 Установить на генераторе параметры по умолчанию.

• 7.8.3 Включить мощность на выходе генератора.

• 7.8.4 Установить уровень выходной мощности минус 30 дБм.

• 7.8.5 Установить значение аттенюатора 10 дБ.

• 7.8.6 Выключить мощность на выходе генератора.

• 7.8.7 Подключить анализатор цепей векторный N5227А к выходу генератора и измерить КСВ выхода СВЧ в диапазоне частот от 10 до 6000 МГц. Зафиксировать максимальное значение.

Результаты испытаний считать положительными, если значение КСВ не превышает 1,7.

Определение относительной спектральной плотности мощности фазовых шумов выходного синусоидального сигнала проводить при помощи анализатора фазового шума FSWP26.

• 7.9.1 Подготовить к работе анализатор фазового шума FSWP26 согласно руководству по эксплуатации на него.

• 7.9.2 Собрать схему измерений, как показано на рисунке 5.

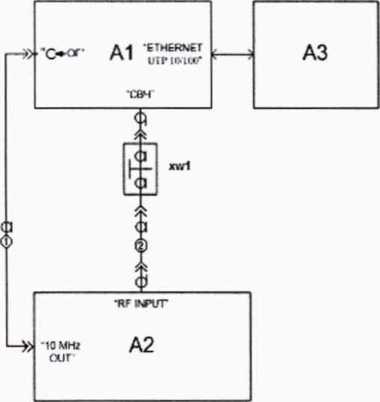

А1 - поверяемый Г7М-06; А2 - анализатор фазового шума FSWP26; АЗ - ПК;

XW1 - переход N, вилка - 3,5 мм, розетка для генератора с опцией «11Р» или переход 111, вилка - 3,5 мм, розетка для генератора с опцией «01Р»;

1 - кабель с соединителями BNC, вилка;

2 - кабель с соединителями 3,5, вилка.

Рисунок 5 - Схема для измерений относительной спектральной плотности мощности фазовых шумов выходного синусоидального сигнала

• 7.9.3 Установить на генераторе параметры по умолчанию. Включить генерацию СВЧ мощности.

• 7.9.4 Установить на генераторе сигналов

• - значение фиксированной частоты F равным 100 МГц;

• - уровень выходной мощности 5 дБм;

• - аттенюатор - «автоматический»;

• - работы АРМ: «Постоянно выключен»;

• - режим оптимизации АРМ: «Минимум шума»;

• - полоса АРМ: узкая.

• 7.9.5 Установить на анализаторе фазового шума FSWP26:

• - режим работы: измерение спектральной плотности мощности фазовых шумов;

• - разрешение полосы пропускания (Res BW): 1 %

• - усреднение («avg factor»): 5;

• - усреднение («Averaging»): Вкл;

• - корреляция («согг factor»): 100;

• - ослабление входного аттенюатора: 0 дБ.

• 7.9.6 Провести измерения относительной спектральной плотности мощности фазовых шумов выходного синусоидального сигнала с помощью анализатора фазового шума FSWP26 для значения отстроек Fcm = 20 кГц, дБн/Гц.

• 7.9.7 Поочерёдно повторить пункт 7.9.6 для частот 400, 1000, 2000, 3000, 4000, 5000, 6000 МГц. Результаты занести в таблицу 9.

• 7.9.8 Выключить генерацию СВЧ мощности на выходе генератора.

Таблица 9

Результаты проверки считать положительными, если относительная спектральная плотность мощности фазовых шумов не превышает допустимых значений, приведенных в таблице 9.

Определение абсолютной погрешности установки коэффициента амплитудной модуляции (Кдм) проводить с помощью анализатора сигналов N9030A.

• 7.10.1 Подготовить к работе анализатор сигналов согласно руководству по эксплуатации на него.

• 7.10.2 Собрать схему измерений в соответствии с рисунком 4.

• 7.10.3 Установить на генераторе параметры по умолчанию. Включить генерацию СВЧ мощности.

• 7.10.4 Установить значение фиксированной частоты F равным 10 МГц и уровень выходной мощности 0 дБм.

• 7.10.5 В программе управления генератором включить синхронизацию от внешнего опорного генератора частотой 10 МГц.

• 7.10.6 Включить на генераторе амплитудную модуляцию со следующими параметрами:

• - тип модулирующего сигнала: синус;

• - частота модулирующего сигнала /*мод: 1 кГц;

• - глубина амплитудной модуляции Куст. 20 %.

• 7.10.7 Установить на анализаторе сигналов:

• - режим работы: измерение параметров амплитудной модуляции;

• - центральная частота: F, равная 10 МГц;

• - полоса обзора (Span): 50 кГц;

• - полоса анализа (BW-Channal BW): 50 кГц;

-фильтр нижних частот (Meas Setup-Filter-Low pass Filter): 3 кГц.

• 7.10.8 Провести измерения коэффициента амплитудной модуляции с помощью анализатора для значений коэффициента амплитудной модуляции: 20, 50 и 90%. При коэффициенте амплитудной модуляции 90 % - устанавливать уровень выходной мощности на генераторе равным -10 дБм. При сообщении на анализаторе о перегрузке входного усилителя - снизить уровень выходной мощности генератора до необходимого уровня. Измеренные значения занести в таблицу 10.

• 7.10.9 Поочерёдно повторить п.п. 7.10.4 - 7.10.8 для частот 100, 1000, 3000 и 6000 МГц.

Таблица 10

• 7.10.10 Проверить дискретность установки коэффициента амплитудной модуляции на любом из значений коэффициента амплитудной модуляции, путем изменения его значения. Дискретность установки должна быть равна 0,1%.

• 7.10 11 Выключить генерацию СВЧ мощности на выходе генератора.

7.10.12 Результаты проверки считать положительными, если максимальная абсолютная погрешность установки коэффициента амплитудной модуляции не превышает допустимых значений, приведенных в таблице 10, а дискретность установки коэффициента амплитудной модуляции не превышает 0,1%.

Определение абсолютной погрешности среднеквадратического значения векторной ошибки для модуляции типа 16QAM проводить с помощью анализатора сигналов N9030A.

• 7.11.1 Подготовить к работе анализатор сигналов согласно руководству по эксплуатации на него.

• 7.11.2 Собрать измерительную схему, приведенную на рисунке 4.

• 7.11.3 Установить на генераторе параметры по умолчанию. Включить генерацию СВЧ мощности.

• 7.11.4 Установить значение фиксированной частоты F равным 1 ГГц и уровень выходной мощности +10 дБм.

• 7.11.5 В программе управления генератором включить синхронизацию от внешнего опорного генератора частотой 10 МГц.

• 7.11.6  Включить на генераторе векторную модуляцию со следующими параметрами:

• - режим работы: каталог сигналов;

• - добавить в каталог и выбрать файл формы сигнала: «qaml6.bin» (поставляется на цифровом носителе вместе с генератором);

• 7.11.6 Выставить в генераторе в настройках векторной модуляции значение частоты дискретизации, равное 80 кГц.

• 7.11.7 Установить на анализаторе сигналов:

• - режим работы: измерение параметров векторной модуляции (Mode - Vector Signal Analyzer (VXA);

• - центральная частота: 1 ГГц;

• - полоса обзора: 100 кГц;

• - опорный уровень: 20 дБм.

• 7.11.8 В настройках измерений анализатора сигналов выбрать демодуляцию цифрового сигнала (Meas - Digital Demod) и установить в меню измерений следующие параметры:

• - вид модуляции: QAM16;

• - символьная скорость: 10 кГц;

• - измерительный фильтр: Root Raised Cosine (или Nyquist)

• - опорный фильтр: Raised Cosine (или Nyquist)',

• - коэффициент фильтра {alpha): 0,7;

• - интервал измерений: 800 символов.

• 7.11.8 Провести измерения среднеквадратического значения векторной ошибки (EVM).

• 7.11.9 Выключить генерацию СВЧ мощности на выходе генератора.

Результаты проверки считать положительными, если среднеквадратическое значение векторной ошибки не превышает 1,5 %.

Определение абсолютной погрешности установки девиации частоты (AF) в режиме частотной модуляции проводить с помощью анализатора сигналов N9030A.

• 7.12.1 Подготовить к работе анализатор сигналов согласно руководству по эксплуатации на него.

• 7.13.2 Собрать измерительную схему, приведенную на рисунке 4.

• 7.12.3 Установить на генераторе параметры по умолчанию. Включить генерацию СВЧ мощности.

• 7.12.4 Установить значение фиксированной частоты 10 МГц и уровень выходной мощности 0 дБм. При сообщении на анализаторе о перегрузке входного усилителя - снизить уровень выходной мощности генератора до необходимого уровня.

• 7.12.5 В программе управления генератором включить синхронизацию от внешнего опорного генератора частотой 10 МГц.

• 7.12.6 Включить на генераторе частотную модуляцию со следующими параметрами:

• - тип модулирующего сигнала: синус;

• - частота модулирующего сигнала Гмод: 1 кГц;

• - девиация частоты АГуст: 5 кГц.

• 7.12.7 Установить на анализаторе сигналов:

• - режим работы: измерение параметров частотной модуляции;

• - центральная частота: Г=10 МГц;

• - полоса обзора: Fд=4- AFycr;

• - полоса анализа (BW-Channal BW): FBw=4AFycT;

-фильтр нижних частот (Meas Setup-Filter-Low pass Filter): 15 кГц.

• 7.12.8 Провести измерения девиации частоты с помощью анализатора сигналов для значений девиации частоты: 5, 50, 100. 400 кГц.

• 7.12.9 Измеренные значения занести в таблицу 11.

• 7.12.10 Поочерёдно повторить п.п. 7.12.4 - 7.12.9 для частот 100,   1000, 3000 и

6000 МГц. Значения занести в таблицу 11.

Таблица 11

• 7.12.10 Выключить генерацию СВЧ мощности на выходе генератора.

Результаты поверки считать положительными, если максимальная абсолютная погрешность установки девиации частоты не превышает допустимых значений, приведенных в таблице 11.

Определение абсолютной погрешности установки девиации фазы (Д0) в режиме фазовой модуляции проводить с помощью анализатора сигналов N9030A.

• 7.13.1 Подготовить к работе анализатор сигналов согласно руководству по эксплуатации на него.

• 7.13.2 Собрать схему измерений в соответствии с рисунком 4.

• 7.13.3 Установить на генераторе параметры по умолчанию. Включить генерацию СВЧ мощности.

• 7.13.4 Установить значение фиксированной частоты F равным 10 МГц и уровень выходной мощности 0 дБм. При сообщении на анализаторе о перегрузке входного усилителя -снизить уровень выходной мощности генератора до необходимого уровня.

• 7.13.5 В программе управления генератором включить синхронизацию от внешнего опорного генератора частотой 10 МГц.

• 7.13.6 Включить на генераторе фазовую модуляцию со следующими параметрами:

• - тип модулирующего сигнала: синус;

• - частота модулирующего сигнала Гмод: 1 кГц;

• - девиация фазы Д0уст: 0,3 рад.

• 7.13.7 Установить на анализаторе сигналов:

• - режим работы: измерение параметров фазовой модуляции;

• - центральная частота: F, равная 10 МГц;

• - полоса обзора: 10 кГц;

• - полоса анализа (BW-Channal BW): 25 кГц;

-фильтр нижних частот (Meas Setup-Filter-Low pass Filter): 15 кГц.

• 7.13.8 Провести измерения девиации фазы с помощью анализатора сигналов для значений девиации фазы: 0,3 и 3,14 рад. При измерении значения девиации 0,3 рад использовать полосу обзора 10 кГц, при измерении значения девиации 3,14 рад использовать полосу обзора 25 кГц.

• 7.13.9 Значения занести в таблицу 12.

• 7.13.10 Поочерёдно повторить п.п. 7.13.4 - 7.13.9 для частот 100, 1000, 3000 и 6000 МГц. Значения занести в таблицу 12.

Таблица 12

• 7.13.11 Выключить генерацию СВЧ мощности на выходе генератора.

Результаты поверки считать положительными, если максимальная абсолютная погрешность установки девиации частоты не превышает допустимых значений, приведенных в таблице 12.

• 7.14.1 Подготовить к работе анализатор сигналов согласно руководству по эксплуатации на него.

• 7.14.2 Собрать схему измерений в соответствии с рисунком 4.

• 7.14.3 Установить на генераторе параметры по умолчанию. Включить генерацию СВЧ мощности.

• 7.14.4 Установить значение фиксированной частоты F равным 10 МГц и уровень выходной мощности +10 дБм.

• 7.14.5 В программе управления генератором включить синхронизацию от внешнего опорного генератора частотой 10 МГц.

• 7.14.6 Включить на генераторе векторную модуляцию со следующими параметрами:

• - режим работы: каталог сигналов;

• - добавить в каталог и выбрать файл формы сигнала: «sin.bin» (поставляется на цифровом носителе вместе с генератором).

• 7.14.7 Выставить в генераторе, в настройках векторной модуляции, значение частоты дискретизации, равное 100 МГц.

• 7.14.8 Установить на анализаторе сигналов:

• - центральная частота: F;

• - полоса обзора: 5 МГц;

• - полоса пропускания фильтра ПЧ: 1 кГц;

• - опорный уровень: 20 дБм.

• 7.14.9 Провести измерения уровня сигнала (Ро) на частоте Ризм=Р-7 МГц, значение занести в таблицу 13.

• 7.14.10 Провести измерения уровня сигнала в зеркальном канале (Рз) на частоте Ризм=Р+1МГц, значение занести в таблицу 13.

• 7.14.11 Поочерёдно повторить п.п. 7.14.8 - 7.14.10 для частот 100, 1000, 2000, 4000, 5000, 6000 МГц.

Таблица 13

7.14.12 Выключить генерацию СВЧ мощности на выходе генератора.

Результаты проверки считать положительными, если величина подавления зеркального канала не превышает допускаемых значений, приведённых в таблице 13.

• 7.15.1 Подготовить к работе анализатор сигналов согласно руководству по эксплуатации на него.

• 7.15.2 Собрать схему измерений в соответствии с рисунком 4.

• 7.15.3 Установить на генераторе параметры по умолчанию. Включить генерацию СВЧ мощности.

• 7.15.4 Установить значение фиксированной частоты 10 МГц и уровень выходной мощности 0 дБм.

• 7.15.5 В программе управления генератором включить синхронизацию от внешнего опорного генератора частотой 10 МГц.

• 7.15.6 Включить на генераторе импульсную модуляцию «Внешний источник модуляции».

• 7.15.7 Включить инверсию внешнего модулирующего сигнала (переключатель «Инверсия внешнего сигнала» в положении включено).

• 7.15.8 Установить на анализаторе:

• - центральная частота: 10 МГц;

• - полоса обзора: 1 МГц;

• - полоса пропускания фильтра ПЧ: 1 кГц;

• - опорный уровень: 5 дБм.

• 7.15.9 Провести измерения уровня сигнала в импульсе (Pon\ значение занести в таблицу 14.

• 7.15.10 Выключить инверсию внешнего модулирующего сигнала (переключатель «Инверсия внешнего сигнала» в положении выключено).

• 7.15.11 Провести измерения уровня сигнала в паузе между импульсами (Poff), значение занести в таблицу 14.

• 7.15.10 Поочерёдно повторить п.п. 7.15.4 - 7.15.11 для частот 400, 3000, 6000 МГц.

Таблица 14

7.14.11 Выключить генерацию СВЧ мощности на выходе генератора.

Результаты проверки считать положительными, если измеренное значение уровня ослабления выходной мощности в паузе между импульсами составляет более 60 дБ.

• 8.1 При положительных результатах поверки генераторов оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

• 8.2 При отрицательных результатах поверки средство измерений не допускается к дальнейшему применению, в паспорт (при наличии) вносится запись о непригодности его к эксплуатации, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Начальник отдела испытаний и сертификации АО «ПриСТ»
