Методика поверки «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Сетевая компания» ЧЭС ПС 110 кВ Аксубаево, ПС ПО кВ Алексеевская, ПС ПО кВ Базарные Матаки, ПС ПО кВ Новошешминск, ПС ПО кВ Судоремонтная» (МП 359118.04.2016)
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В РЕСПУБЛИКЕ ТАТАРСТАН»
(ФБУ «ЦСМ Татарстан»)
УТВЕРЖДАЮ:
Заместитель директора
М. Аблатыпов
2016 г.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АПИС КУЭ) ОАО «Сетевая компания» ЧЭС ПС 110 кВ Аксубаево, ПС 110 кВ Алексеевская, ПС 110 кВ Базарные Матаки, ПС 110 кВ Новошешминск, ПС 110 кВ Судоремонтная
Методика поверки
МП.359118.04.2016 г. Казань
2016 г.
СодержаниеНастоящая методика поверки распространяется на систему автоматизированную информационно-измерительная коммерческого учета электроэнергии ОАО «Сетевая компания» ЧЭС ПС 110 кВ Аксубаево, ПС 110 кВ Алексеевская, ПС НО кВ Базарные Матаки, ПС 110 кВ Новошешминск, ПС 110 кВ Судоремонтная и устанавливает порядок проведения первичной и периодической поверок ее информационно-измерительных комплексов (далее по тексту - ПИК).
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Сетевая компания» ЧЭС ПС НО кВ Аксубаево. ПС НО кВ Алексеевская, Г1С НО кВ Базарные Матаки, ПС НО кВ Новошешминск. ПС 110 кВ Судоремонтная (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, для осуществления эффективного автоматизированного коммерческого учета и контроля потребления электроэнергии и мощности по всем расчетным точкам учета, а также регистрации параметров электропотребления, формирования отчетных документов и передачи информации в центры сбора и обработки информации в ОАО «АТС», и прочим заинтересованным организациям в рамках согласованного регламента.
Замену отдельных технических компонентов допускается проводить без дополнительной поверки ПИК. если устанавливаемые компоненты поверены и их метрологические характеристики (далее - MX) совпадают с заменяемыми.
В состав ПИК системы входят измерительные компоненты, приведенные в Приложении.
1 Операции поверки
При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки
|
Наименование операции |
Номер пункта НД |
Обязательность проведения операции при | |
|
первичной поверке |
периодической поверке | ||
|
1. Подготовка к поверке |
6 |
Да |
Да |
|
2. Внешний осмотр |
7.1 |
Да |
Да |
|
3. Поверка измерительных компонентов АИИС КУЭ |
7.2 |
Да |
Да |
|
4. Проверка счетчиков электрической энергии |
7.3 |
Да |
Да |
|
5. Проверка ИВК |
7.4 |
Да |
Да |
|
6. Проверка функционирования сервера АИИС КУЭ |
7.5 |
Да |
Да |
|
7. Проверка нагрузки вторичных цепей измерительных трансформаторов напряжения |
7.6 |
Да |
Да |
|
8. Проверка нагрузки вторичных цепей измерительных трансформаторов тока |
7.7 |
Да |
Да |
|
9. Проверка падения напряжения в линии связи между вторичной обмоткой TH и счетчиком |
7.8 |
Да |
Да |
|
10. Проверка погрешности системного времени |
7.9 |
Да |
Да |
|
11. Проверка отсутствия ошибок информационного обмена |
7.10 |
Да |
Да |
|
12. Проверка идентификации ПО |
8 |
Да |
Да |
|
13. Оформление результатов поверки |
9 |
Да |
Да |
При проведении поверки применяют средства измерений и вспомогательные устройства, в соответствии с методиками поверки, указанными в описаниях типа на измерительные компоненты АИИС КУЭ, а также приведенные в таблице 2.
Таблица 2 - Средства измерений
|
№ п/п |
Наименование |
Номер пункта НД по поверке |
|
1 |
Термометр, диапазон измерений от минус 40 до плюс 50 °C, пределы допускаемой погрешности ±1 °C |
6 |
|
2 |
Вольтамперфазометр. диапазон измерений от 0 до 10 А, предел допускаемой относительной погрешности =1,5 % |
6 |
|
3 |
Средства измерений вторичной нагрузки ТТ в соответствии с утвержденным документом «Методика выполнения измерений мощности нагрузки трансформаторов тока в условиях эксплуатации» |
7.8 |
|
4 |
Средства измерений вторичной нагрузки TH в соответствии с утвержденным документом «Методика выполнения измерений мощности нагрузки трансформаторов напряжения в условиях эксплуатации» |
7.7 |
|
5 |
Средства измерений падения напряжения в линии соединении счетчика с TH в соответствии с утвержденным документом «Методика выполнения измерений падения напряжения в линии соединения счетчика с трансформатором напряжения в условиях эксплуатации» |
7.9 |
|
6 |
Переносной компьютер с ПО «Конфигуратор СЭТ-4ТМ» для работы со счетчиками системы |
7.3 |
|
7 |
Радиочасы «МИР РЧ-01» |
7.10 |
|
Примечание - Допускается применение других основных и вспомогательных средств поверки с метрологическими характеристиками, обеспечивающими требуемые точности измерений. | ||
-
3.1 Поверку АИИС КУЭ осуществляют аккредитованные в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки средств измерений юридические лица и индивидуальные предприниматели изучившие настоящую методику поверки и руководство по эксплуатации на АИИС КУЭ, имеющие стаж работы по данному виду измерений не менее 1 года.
-
3.2 Измерение вторичной нагрузки измерительных трансформаторов тока, входящих в состав АИИС КУЭ, осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучившим документ «Методика выполнения измерений мощности нагрузки трансформаторов тока в условиях эксплуатации» и прошедшим обучение по проведению измерений в соответствии с указанным документом. Измерение проводят не менее двух специалистов, один из которых должен иметь удостоверение, подтверждающее право работы на установках свыше 1000 В с группой по электробезопасности не ниже III.
-
3.3 Измерение вторичной нагрузки измерительных трансформаторов напряжения, входящих в состав АИИС КУЭ, осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучившим документ «Методика выполнения измерений мощности нагрузки трансформаторов напряжения в условиях эксплуатации» и прошедшим обучение по проведению измерений в соответствии с указанным документом. Измерение проводят не менее двух специалистов, один из которых должен иметь удостоверение, подтверждающее право работы на установках свыше 1000 В с группой по электробезопасности не ниже IV.
-
3.4 Измерение потерь напряжения в линии соединения счетчика с измерительным трансформатором напряжения, входящими в состав АИИС КУЭ, осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучившим документ «Методика выполнения измерений потерь напряжения в линиях соединения счетчика с трансформатором напряжения в условиях эксплуатации» и прошедшим обучение по проведению измерений в соответствии с указанным документом. Измерение проводят не менее двух специалистов, один из которых должен иметь удостоверение, подтверждающее право работы на установках свыше 1000 В с группой по электробезопасности не ниже IV.
-
4.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.2.007.0, ГОСТ 12.2.007.3, «Правилами технической эксплуатации электрических станций и сетей РФ», «Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок» РД 153-34.0-03.150. а также требования безопасности на средства поверки, поверяемые трансформаторы и счетчики, изложенные в их руководствах по эксплуатации.
-
4.2 Эталонные средства измерений, вспомогательные средства поверки и оборудование должны соответствовать требованиям ГОСТ 12.2.003, ГОСТ 12.2.007.3
Условия поверки АИИС КУЭ должны соответствовать условиям ее эксплуатации, нор-мированным в технической документации, но не выходить за нормированные условия приме-нения средств поверки.
6 Подготовка к поверке-
6.1 Для проведения поверки представляют следующую документацию:
-
- руководство по эксплуатации АИИС КУЭ;
-
- описание типа АИИС КУЭ;
-
- свидетельства о поверке измерительных компонентов, входящих в ИК. и свидетельство о предыдущей поверке системы (при периодической и внеочередной поверке);
-
- паспорта-протоколы на ИИК;
-
- рабочие журналы АИИС КУЭ с данными по климатическим и иным условиям эксплуатации за межповерочный интервал (только при периодической поверке).
-
6.2 Перед проведением поверки выполняют следующие подготовительные работы:
-
- проводят организационно-технические мероприятия по доступу поверителей и персонала энергообъектов к местам установки измерительных трансформаторов, счетчиков электроэнергии, по размещению эталонов, отключению в необходимых случаях поверяемых средств измерений от штатной схемы;
-
- проводят организационно-технические мероприятия по обеспечению безопасности поверочных работ в соответствии с действующими правилами и руководствами по эксплуатации применяемого оборудования;
-
- средства поверки выдерживают в условиях и в течение времени, установленных в нормативных документах на средства поверки;
-
- все средства измерений, которые подлежат заземлению, должны быть надежно заземлены, подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.
-
7 Проведение поверки
-
7.1.1 Проверяют целостность корпусов и отсутствие видимых повреждений измерительных компонентов, наличие поверительных пломб и клейм.
-
7.1.2 Проверяют размещение измерительных компонентов, правильность схем подключения трансформаторов тока и напряжения к счетчикам электрической энергии; правильность прокладки проводных линий по проектной документации на АПИС КУЭ.
-
7.1.3 Проверяют соответствие типов и заводских номеров фактически использованных измерительных компонентов типам и заводским номерам, указанным в формуляре АИИС КУЭ.
-
7.1.4 Проверяют отсутствие следов коррозии и нагрева в местах подключения проводных линий.
Проверяют наличие свидетельств о поверке и срок их действия для всех измерительных компонентов: измерительных трансформаторов тока и напряжения, счетчиков электрической энергии, ИВК. При обнаружении просроченных свидетельств о поверке измерительных компонентов или свидетельств, срок действия которых близок к окончанию, дальнейшие операции по поверке ИК. в который они входят, выполняют после поверки этих измерительных компонентов.
7.3 Проверка счетчиков электрической энергии-
7.3.1 Проверяют наличие и сохранность пломб поверительных и энергосбытовых организаций на счетчике и испытательной коробке. Проверяют наличие документов энергосбытовых организаций, подтверждающих правильность подключения счетчика к цепям тока и напряжения, в частности, правильность чередования фаз. При отсутствии таких документов или нарушении (отсутствии) пломб проверяют правильность подключения счетчиков к цепям тока и напряжения (соответствие схем подключения - схемам, приведенным в паспорте на счетчик). Проверяют последовательность чередования фаз с помощью вольтамперфазометра. При проверке последовательности чередования фаз действуют в соответствии с указаниями, изложенными в руководстве по его эксплуатации.
-
7.3.2 Проверяют работу всех сегментов индикаторов, отсутствие кодов ошибок или предупреждений, прокрутку параметров в заданной последовательности.
-
7.3.3 Проверяют работоспособность оптического порта счетчика с помощью переносного компьютера. Преобразователь подключают к любому последовательному порту переносного компьютера. Опрашивают счетчик по установленному соединению. Опрос счетчика считается успешным, если получен отчет, содержащий данные, зарегистрированные счетчиком.
-
7.3.4 Проверяют соответствие индикации даты в счетчике календарной дате (число, месяц, год). Проверку осуществляют визуально или с помощью переносного компьютера через оптопорт.
-
7.4.1 Проверяют наличие и сохранность пломб поверительных и энергосбытовых организаций на ИВК. При отсутствии или нарушении пломб проверяют правильность подсоединения ИВК.
-
7.4.2 Проверяют правильность функционирования ИВК в соответствии с его эксплуатационной документацией с помощью тестового программного обеспечения. Проверка считается успешной, если все подсоединенные к ИВК счетчики опрошены и нет сообщений об ошибках.
-
7.4.3 Проверяют программную защиту ИВК от несанкционированного доступа.
-
7.4.4 Проверяют правильность значений коэффициентов трансформации измерительных трансформаторов, хранящихся в памяти ИВК.
-
7.5.1 Проводят опрос текущих показаний всех счетчиков электроэнергии.
-
7.5.2 Проверяют глубину хранения измерительной информации в сервере АИИС КУЭ.
-
7.5.3 Проверяют защиту программного обеспечения на сервере АИИС КУЭ от несанкционированного доступа. Для этого запускают на выполнение программу сбора данных и в поле «пароль» вводят неправильный код. Проверку считают успешной, если при вводе неправильного пароля программа не разрешает продолжать работу.
-
7.5.4 Проверяют работу аппаратных ключей. Выключают сервер и снимают аппаратную защиту (отсоединяют ключ от порта сервера). Включают сервер, загружают операционную систему и запускают программу. Проверку считают успешной, если получено сообщение об отсутствии «ключа защиты».
-
7.6.1 Проверяют наличие и сохранность пломб поверительных и энергоснабжающих организаций на клеммных соединениях, имеющихся на линии связи TH со счетчиком. Проверяют наличие документов энергосбытовых организаций. подтверждающих правильность подключения первичных и вторичных обмоток TH. При отсутствии таких документов или нарушении (отсутствии) пломб проверяют правильность подключения первичных и вторичных обмоток TH.
-
7.6.2 При проверке мощности нагрузки вторичных цепей TH необходимо убедиться, что отклонение вторичного напряжения при нагруженной вторичной обмотке составляет не более ±10 % от ином.
Измеряют мощность нагрузки TH, которая должна находиться в диапазоне (0,25-1,0)-SnOM.
Измерение мощности нагрузки вторичных цепей TH проводят в соответствии с аттестованной в установленном порядке методикой измерений.
Примечания
-
1 Допускается измерение мощности нагрузки вторичных цепей TH не проводить, если такие измерения проводились при составлении паспортов-протоколов на данный измерительный канал в течение истекающего межповерочного интервала системы. Результаты проверки считают положительными, если паспорт-протокол подтверждает выполнение указанного выше условия для TH.
-
2 Допускается мощность нагрузки определять расчетным путем, если известны входные (проходные) импедансы всех устройств, подключенных ко вторичным обмоткам измерительных трансформаторов.
-
7.7.1 Проверяют наличие документов энергосбытовых организаций, подтверждающих правильность подключения вторичных обмоток ТТ. При отсутствии таких документов проверяют правильность подключения вторичных обмоток ТТ.
-
7.7.2 Измеряют мощность нагрузки вторичных цепей ТТ. которая должна находиться в диапазоне (0.25-1.0) SllOM- Для трансформаторов с номинальными вторичными нагрузками 1; 2; 2,5; 3; 5 и 10 ВА нижний предел вторичных нагрузок - 0.8; 1.25; 1.5; 1.75; 3.75 и 3.75 В-А соответственно.
Измерение тока и вторичной нагрузки ТТ проводят в соответствии с аттестованной в установленном порядке методикой измерений.
Примечания
-
1 Допускается измерение мощности нагрузки вторичных цепей ТТ не проводить, если такие измерения проводились при составлении паспортов-протоколов на данный ИИК в течение истекающего межповерочного интервала системы. Результаты проверки считают положительными, если паспорт-протокол подтверждает выполнение указанного выше условия для ТТ.
-
2 Допускается мощность нагрузки определять расчетным путем, если известны входные (проходные) импедансы всех устройств, подключенных ко вторичным обмоткам ТТ.
Измеряют падение напряжения и;1 в проводной линии связи для каждой фазы по утвержденному документу «Методика выполнения измерений падения напряжения в линии соединения счетчика с трансформатором напряжения в условиях эксплуатации». Падение напряжения не должно превышать 0,25 % от номинального значения на вторичной обмотке TH.
Примечания
-
1 Допускается измерение падения напряжения в линии соединения счетчика с TH не проводить, если такие измерения проводились при составлении паспортов-протоколов на данный ИИК в течение истекающего межповерочного интервала системы. Результаты проверки считают положительными, если паспорт-протокол подтверждает выполнение указанного выше требования.
-
2 Допускается падение напряжения в линии соединения счетчика с TH определять расчетным путем, если известны параметры проводной линии связи и сила электрического тока, протекающего через линию связи.
-
7.9.1 Подключают радиочасы «МИР РЧ-01» к переносному компьютеру и настраивают на нём точное время. После этого проверяют показание часов ИВК и определяют разницу показаний с переносным компьютером.
-
7.9.2 Распечатывают журнал событий всех компонентов системы, имеющих встроенные программные часы (сервер. АРМ и счетчики) выделив события, соответствующие сличению часов. Расхождение времени часов всех компонентов системы, имеющих встроенные программные часы в момент предшествующий коррекции не должно превышать предела допускаемого расхождения, указанного в описании типа системы: ±5 с/сутки.
Операция проверки отсутствия ошибок информационного обмена предусматривает экспериментальное подтверждение идентичности числовой измерительной информации в счетчиках электрической энергии (исходная информация), и памяти центрального сервера.
В момент проверки все технические средства, входящие в проверяемый ИК. должны быть включены.
-
7.10.1 На сервере системы распечатывают значения активной и реактивной электрической энергии, зарегистрированные с 30-ти минутным интервалом за полные предшествующие дню проверки сутки по всем ИК. Проверяют наличие данных, соответствующих каждому 30-ти минутному интервалу времени. Пропуск данных не допускается за исключением случаев, когда этот пропуск был обусловлен отключением ИК или устраненным отказом какого-либо компонента системы.
-
7.10.2 Распечатывают журнал событий счетчика и отмечают моменты нарушения связи между измерительными компонентами системы. Проверяют сохранность измерительной информации в памяти сервера системы на тех интервалах времени, в течение которого была нарушена связь.
-
7.10.3 Распечатывают на сервере профиль нагрузки за полные сутки, предшествующие дню поверки. Используя переносной компьютер, считывают через оптопорт профиль нагрузки за те же сутки, хранящийся в памяти счетчика. Различие значений активной (реактивной) мощности, хранящейся в памяти счетчика (с учетом коэффициентов трансформации измерительных трансформаторов) и базе данных центрального сервера не должно превышать двух единиц младшего разряда учтенного значения.
-
7.10.4 Рекомендуется вместе с проверкой по п. 7.9.2 сличать показания счетчика по активной и реактивной электрической энергии строго в конце получаса (часа) и сравнивать с данными, зарегистрированными в сервере системы для того же момента времени. Для этого визуально или с помощью переносного компьютера через оптопорт считывают показания счетчика по активной и реактивной электрической энергии и сравнивают эти данные (с учетом коэффициентов трансформации измерительных трансформаторов), с показаниями зарегистрированными в сервере системы. Расхождение не должно превышать две единицы младшего разряда.
-
8.1 Определение идентификационного наименования ПО.
Для определения идентификационного наименования ПО «Пирамида 2000» необходимо:
I) Найти файл «CalcClients.dll» по следующему пути «C:\P2kServer\». Выделить файл и нажать правую кнопку мыши, в выпавшем меню выбрать пункт -«свойства». В выпавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 1) указано идентификационное наименование ПО -«CalcClients.dll».
2)
С BOHCTS^fCakClients.dlP^)
Общие Безопасность Подробно Предыдущие версии
Свойство
Значение
идентификационное наименование ПО
Описание
Описание Файла
Тип
Версия Файла
Метрологический модуль Расширение приложения
Рисунок 1 - Идентификационные данные ПО «Пирамида 2000».
2) Найти файл «CalcLeakage.dll» по следующему пути «C:\P2kServer\». Выделить файл и нажать правую кнопку мыши, в выпавшем меню выбрать пункт - «свойства». В выпавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 2) указано идентификационное наименование ПО - «CalcLeakage.dll».
Общие Безопасность Подробно
Предыдущие версии
Свойство
Описание
Описание Файла
Тип
Веосия Файла
Значение
Метрологический модуль Расширение приложения
Рисунок 2 - Идентификационные данные ПО «Пирамида 2000».

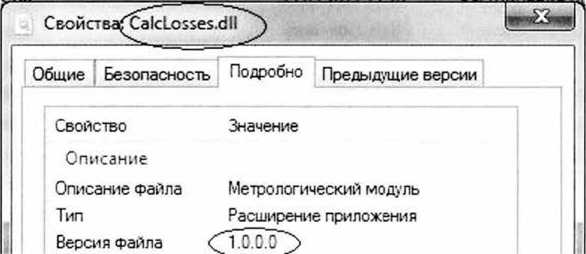

3) Найти файл «CalcLosses.dll» по следующему пути «C:\P2kServer\». Выделить файл и нажать правую кнопку мыши, в выпавшем меню выбрать пункт - «свойства». В выпавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 3) указано идентификационное наименование ПО - «CalcLosses.dll».
Общие Безопасность Подробно Предыдущие версии
Свойство
Описание
Описание Файла
Тип
Версия Файла
Значение
Метрологический модуль
Расширение приложения
Рисунок 4 - Идентификационные данные ПО «Пирамида 2000».
5) Найти файл «ParseBin.dll» по следующему пути «C:\P2kServer\». Выделить файл и нажать правую кнопку мыши, в выпавшем меню выбрать пункт - «свойства». В выпавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 5) указано идентификационное наименование ПО - «ParseBin.dll».
'_________________________ 1 —,
Свойства(Раг5еВ|П.с111
Общие Безопасность Подробно Предыдущие версии
Свойство
Значение
Описание
Описание Файла
Тип
Версия файла
Метрологический модуль
Расширение приложения
Рисунок 5 - Идентификационные данныеПО «Пирамида 2000».
6) Найти файл «ParseIEC.dll» по следующему пути «C:\P2kServer\». Выделить файл и нажать правую кнопку мыши, в выпавшем меню выбрать пункт - «свойства». В выпавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 6) указано идентификационное наименование ПО - «ParseIEC.dll».
Общие Безопасность Подробно Предыдущие версии
Свойство
Описание
Описание Файла
Тип
Версия файла
Значение
Метрологический модуль
Рисунок 6 - Идентификационные данныеПО «Пирамида 2000».
Общие Безопасность Подробно Предыдущие версии
Свойство
Значение
Описание
Описание Файла
Тип
Версия Файла
Метрологический модуль
Расширение приложения
Рисунок 7 - Идентификационные данные ПО «Пирамида 2000».
8) Найти файл «ParsePiramida.dll» по следующему пути «C:\P2kServer\». Выделить файл и нажать правую кнопку мыши, в выпавшем меню выбрать пункт - «свойства». В выпавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 8) указано идентификационное наименование ПО - «ParsePiramida.dll».
CBOHCTs^TParsePiramida.dll
Общие Безопасность Подробно Предыдущие версии
Свойство
Значение
Списание
Описание Файла
Метрологический модуль Расширение приложения
Тип __ Расширение
Версия Файла ■ D■
Рисунок 8 - Идентификационные данныеПО «Пирамида 2000».
9) Найти файл «SynchroNSl.dll» по следующему пути «C:\P2kServer\». Выделить файл и нажать правую кнопку мыши, в выпавшем меню выбрать пункт - «свойства». В выпавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 9) указано идентификационное наименование ПО - «SynchroNSl.dll».
Свойство
Значение
Описание
Описание Файла
Тип
Версия Файла
Метрологический модуль
ение приложения
|
CBoScTE^TsynchroNSI^dH^) |
■■ 1 |
Общие Безопасность Подробно Предыдущие версии
Рисунок 9 - Идентификационные данные ПО «Пирамида 2000».
Свойства
:.dll
Общие Безопасность Подробно Предыдущие версии
Свойство
Значение
Описание
Описание Файла
Тип
Версия Файла
Рисунок 10 - Идентификационные данные ПО «Пирамида 2000»
8.2 Определение цифрового идентификатора ПО
Для определения цифрового идентификатора ПО «Пирамида 2000» необходимо:
1) Найти файл «CalcClients.dll» по следующему пути «C:\P2kServer\». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «CalcClients.dll»- е55712d0b 1Ь219065d63da949114dae4.
-
2) Найти файл «CalcLeakage.dll» по следующему пути контрольную сумму по алгоритму MD5. Результат расчета «CalcLeakage.dll» - bl959ff70belebl7c83t7b0f6d4al32f.
-
3) Найти файл «CalcLosses.dll» по следующему пути контрольную сумму по алгоритму MD5. Результат расчета «CalcLosses.dll» - d79874dl0fc2bl56a0fdc27elca480ac.
«C:\P2kServer\». Рассчитать контрольной суммы файла
«C:\P2kServer\». Рассчитать контрольной суммы файла
-
4) Найти файл «Metrology.dll» по следующему пути контрольную сумму по алгоритму MD5. Результат расчета «Metrology.dll» - 52e28d7b608799bb3ccea41b548d2c83.
-
5) Найти файл «ParseBin.dll» по следующему пути контрольную сумму по алгоритму MD5. Результат расчета «ParseBin.dll» - 6f557f885b737261328cd77805bdlba7.
«C:\P2kServer\». Рассчитать контрольной суммы файла
«С :\P2kServer\». Рассчитать контрольной суммы файла
6) Найти файл «ParseIEC.dll» по следующему пути контрольную сумму по алгоритму MD5. Результат расчета «ParselEC.dll» - 48e73a9283d 1 е66494521 f63d00b0d9f.
«C:\P2kServer\». Рассчитать контрольной суммы файла
7) Найти файл «ParseModbus.dll» по следующему пути контрольную сумму по алгоритму MD5. Результат расчета «ParseModbus.dll» - c391d64271acf4055bb2a4d3felf8f48.
«C:\P2kServer\». Рассчитать контрольной суммы файла
-
8) Найти файл «ParsePiramida.dll» по следующему пути «C:\P2kServer\». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «ParsePiramida.dll» - ecf532935cala3fd3215049aflfd979f.
-
9) Найти файл «SynchroNSl.dll» по следующему пути «C:\P2kServer\». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «SynchroNSI.dll» - 530d9b0126f7cdc23ecd814c4eb7ca09.
-
10) Найти файл «VerifyTime.dll» по следующему пути «C:\P2kServer\». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «VerifyTime.dll» - lea5429b261fb0e2884f5b356aldle75.
-
9.1 На основании положительных результатов по пунктам разделов 7. 8 выписывают свидетельство о поверке АНИС КУЭ в соответствии с приложением 1 к порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 2 июля 2015 г. N 1815. В приложении к свидетельству указывают перечень ИК.
-
8.1 9.2 При отрицательных результатах поверки АИИС КУЭ признается негодной к дальнейшей эксплуатации и на нее выдают извещение о непригодности к применению в соответствии с приложением 1 к порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 2 июля 2015 г. N 1815с указанием причин.
Приложение А.
Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики
|
№ п/п |
Наименование объекта |
Состав измерительного канала |
Вид измеряемой энергии |
Метрологические характеристики ИК | ||||
|
ТТ |
TH |
Счетчик |
УСПД |
основная погрешность. % |
погрешность в рабочих условиях. % | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1 |
ПС Аксубаево В-35 кВ Т-1 |
ТФЗМ 35Б-1 ХЛ1 КТ 0,5 Ктт=600/5 Регистрационный №26419-04 |
3HOM-35-65 КТ 0.5 Ктн-35000/100 Регистрационный № 912-70 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.7 ±2,8 |
±2.0 ±3,1 |
|
2 |
ПС Аксубаево В-35 кВ Т-2 |
ТФЗМ 35Б-1 ХЛ1 КТ 0,5 Ктт=600/5 Регистрационный №26419-04 |
3HOM-35-65 КТ 0,5 Ктн=35000/100 Регистрационный № 912-70 |
Меркурий 234 КТ 0.2S/0.5 Регистрационный №48266-11 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2,6 |
±1.5 ±2,9 |
|
3 |
ПС Аксубаево ВЛ-35 кВ Аксубаево-Тимошкино |
ТФЗМ 35Б-1 ХЛ1 КТ 0,5 Ктт=200/5 Регистрационный №26419-04 |
3HOM-35-65 КТ 0,5 Ктн=35000/100 Регистрационный № 912-70 |
Меркурий 230 КТ 0,5S/l,0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2.8 |
±2.0 ±3.1 |
|
4 |
ПС Аксубаево ВЛ-35 кВ Аксубаево-Ибрайкино |
ТФЗМ 35Б-1 ХЛ1 КТ 0,5 Ктт=200/5 Регистрационный №26419-04 |
3HOM-35-65 КТ 0,5 Ктн=35000/100 Регистрационный № 912-70 |
Меркурий 234 КТ 0,28/0.5 Регистрационный №48266-11 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2,6 |
±1,5 ±2.9 |
|
5 |
ПС Аксубаево ВЛ-35 кВ Аксубаево-Мокшино (контрольный) |
ТФН-35 КТ 0,5 Ктт= 100/5 Регистрационный №664-51 |
3HOM-35-65 КТ 0,5 Ктн-35000/100 Регистрационный № 912-70 |
СЭТ-4ТМ.03М КТ 0.2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2,6 |
±1,5 ±2,9 |
|
6 |
ПС Аксубаево ТСН-1 |
ТК КТ 0,5 Ктт=200/5 Регистрационный № 1407-60 |
- |
Меркурий 230 КТ 0,5S/l,0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2.6 |
±1,8 ±2.9 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
7 |
ПС Аксубаево ТСН-2 |
ТК КТ 0.5 Ктт=200/5 Регистрационный № 1407-60 |
- |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.7 ±2.6 |
±1,8 ±2.9 |
|
8 |
ПС Аксубаево ВЛ-110 кВ Аксубаево- Андреевка |
TG-145 КТ 0.5 Ктт=600/5 Регистрационный № 15651-12 |
НКФ110-83У1 КТ 0.5 Ктн= 110000/100 Регистрационный № 1188-84 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.7 ±2.8 |
±2,0 ±3,1 |
|
9 |
ПС Аксубаево ВЛ-110 кВ Аксубаево-Каргали |
TG-145 КТ 0.5 Ктт=600/5 Регистрационный № 15651-12 |
НКФ110-83У1 КТ 0.5 Ктн=110000/100 Регистрационный № 1188-84 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.7 ±2.8 |
±2.0 ±3.1 |
|
10 |
ПС Аксубаево В-110 кВ Т-1 |
TG-145 КТ 0.2 Ктт=600/5 Регистрационный № 15651-12 |
НКФ110-83У1 КТ 0.5 Ктн= 110000/100 Регистрационный № 1188-84 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,6 ±2,3 |
±1.7 ±2,4 |
|
11 |
ПС Аксубаево В-110 кВ Т-2 |
TG-145 КТ 0.2 Ктт=600/5 Регистрационный № 15651-12 |
НКФ110-83У1 КТ 0.5 Ктн= 110000/100 Регистрационный № 1188-84 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.6 ±2,3 |
±1.7 ±2.4 |
|
12 |
ПС Аксубаево ВЛ-110 кВ Аксубаево-Мамыково (Пионер) |
TG-145 КТ 0.2 Ктт=600/5 Регистрационный № 15651-12 |
НКФ110-83У1 КТ 0,5 Ктн=110000/100 Регистрационный № 1188-84 |
СЭТ-4ТМ.03М КТ 0.2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,0 ±2,0 |
±1.1 ±2.2 |
|
13 |
ПС Аксубаево ВЛ-110 кВ Аксубаево-Чув.Елтань |
TG-145 КТ 0.2 Ктт=600/5 Регистрационный № 15651-12 |
НКФ110-83У1 КТ 0.5 Ктн== 110000/100 Регистрационный № 1188-84 |
Меркурий 234 КТ 0,2S/0,5 Регистрационный №48266-11 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,0 ±2,0 |
±1,1 ±2,2 |
|
14 |
ПС Аксубаево ОВ-НОкВ |
TG-145 КТ 0.2 Ктт=600/5 Регистрационный № 15651-12 |
НКФ110-83У1 КТ 0.5 Ктн=110000/100 Регистрационный № 1188-84 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,6 ±2,3 |
±1,7 ±2,4 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
15 |
ПС Аксубаево Фидер 02 |
ТЛК 10-5.6 КТ 0.5 Ктт= 100/5 Регистрационный №9143-01 |
НАМИ-10 КТ 0,2 Ктн=10000/100 Регистрационный № 11094-87 |
Меркурий 234 КТ 0.2S/0.5 Регистрационный №48266-11 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,1 ±2,5 |
±1.4 ±2,8 |
|
16 |
ПС Аксубаево Фидер 04 |
ТЛК 10-5.6 КТ 0.5 Ктт= 150/5 Регистрационный №9143-01 |
НАМИ-10 КТ 0.2 Ктн=10000/100 Регистрационный № 11094-87 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.7 ±2.6 |
±1.9 ±3.0 |
|
17 |
ПС Аксубаево Фидер 05 |
ТЛК 10-5.6 КТ 0.5 Ктт= 100/5 Регистрационный №9143-01 |
НАМИ-10 КТ 0.2 Ктн= 10000/100 Регистрационный № 11094-87 |
Меркурий 234 КТ 0.2S/0.5 Регистрационный №48266-11 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,1 ±2,5 |
±1,4 ±2,8 |
|
18 |
ПС Аксубаево Фидер 06 |
ТЛК 10-5.6 КТ 0,5 Ктт= 100/5 Регистрационный №9143-01 |
НАМИ-10 КТ 0.2 Ктн=10000/100 Регистрационный № 11094-87 |
Меркурий 234 КТ 0.2S/0.5 Регистрационный №48266-11 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,1 ±2,5 |
±1.4 ±2.8 |
|
19 |
ПС Аксубаево Фидер 07 |
ТЛК 10-5,6 КТ 0.5 Ктт= 150/5 Регистрационный №9143-01 |
НАМИ-10 КТ 0,5 Ктн=10000/100 Регистрационный № 11094-87 |
Меркурий 234 КТ 0.2S/0.5 Регистрационный № 48266-11 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2,6 |
±1,5 ±2,9 |
|
20 |
ПС Аксубаево Фидер 08 |
ТЛК 10-5.6 КТ 0.5 Ктт=150/5 Регистрационный №9143-01 |
НАМИ-10 КТ 0,2 Ктн= 10000/100 Регистрационный № 11094-87 |
Меркурий 234 КТ 0.2S/0.5 Регистрационный №48266-11 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.1 ±2,5 |
±1.4 ±2.8 |
|
21 |
ПС Аксубаево Фидер 09 |
ТЛК 10-5.6 КТ 0,5 Ктт= 100/5 Регистрационный №9143-01 |
НАМИ-10 КТ 0.5 Ктн=10000/100 Регистрационный № 11094-87 |
Меркурий 234 КТ 0.2S/0.5 Регистрационный №48266-11 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.2 ±2.6 |
±1,5 ±2.9 |
|
22 |
ПС Аксубаево Фидер 10 |
ТЛК10-5.6 КТ 0.5 Ктт= 100/5 Регистрационный №9143-01 |
НАМИ-10 КТ 0.5 Ктн= 10000/100 Регистрационный № 11094-87 |
Меркурий 234 КТ 0.2S/0.5 Регистрационный №48266-11 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.2 ±2,6 |
±1,5 ±2,9 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
23 |
ПС Аксубаево |
ТЛК 10-5.6 КТ 0.5 Ктт=100/5 |
НАМИ-10 КТ 0,2 Ктн= 10000/100 |
Меркурий 234 КТ 0.2S/0.5 |
СИКОН С50 Регистрационный |
Активная |
±1,1 |
±1,4 |
|
Фидер 11 |
Регистрационный №9143-01 |
Регистрационный № 11094-87 |
Регистрационный №48266-11 |
№65197-16 |
реактивная |
±2.5 |
±2.8 | |
|
24 |
ПС Аксубаево |
ТЛК 10-5,6 КТ 0.5 Ктт= 100/5 |
НАМИ-10 КТ 0.2 Ктн= 10000/100 |
Меркурий 230 КТ 0,5S/l,0 |
СИКОН С50 Регистрационный |
Активная |
±1,7 |
±1,9 |
|
Фидер 12 |
Регистрационный №9143-01 |
Регистрационный № 11094-87 |
Регистрационный № 23345-07 |
№65197-16 |
реактивная |
±2.6 |
±3.0 | |
|
25 |
ПС Аксубаево |
ТЛК 10-5,6 КТ 0.5 Ктт= 100/5 |
НАМИ-10 КТ 0.2 Ктн=10000/100 |
Меркурий 230 КТ 0,5S/1.0 |
СИКОН С50 Регистрационный |
Активная |
±1,7 |
±1.9 |
|
Фидер 13 |
Регистрационный №9143-01 |
Регистрационный № 11094-87 |
Регистрационный № 23345-07 |
№65197-16 |
реактивная |
±2,6 |
±3,0 | |
|
ТЛК 10-5.6 КТ 0.5 |
НАМИ-10 КТ 0,2 |
Меркурий 234 |
СИКОН С50 |
Активная |
±1,1 |
±1,4 | ||
|
26 |
ПС Аксубаево |
Ктт= 100/5 |
Ктн=10000/100 |
КТ 0,2S/0,5 |
Регистрационный | |||
|
Фидер 14 |
Регистрационный №9143-01 |
Регистрационный № 11094-87 |
Регистрационный №48266-11 |
№65197-16 |
реактивная |
±2,5 |
±2.8 | |
|
27 |
ПС Аксубаево |
ТЛК 10-5.6 КТ 0,5 Ктт= 150/5 |
НАМИ-10 КТ 0,2 Ктн=10000/100 |
Меркурий 230 КТ 0,5S/l,0 |
СИКОН С50 Регистрационный |
Активная |
±1,7 |
±1,9 |
|
Фидер 15 |
Регистрационный №9143-01 |
Регистрационный № 11094-87 |
Регистрационный № 23345-07 |
№65197-16 |
реактивная |
±2,6 |
±3,0 | |
|
28 |
ПС Аксубаево |
ТЛК10-5.6 КТ 0.5 Ктт= 100/5 |
НАМИ-10 КТ 0.2 Ктн=10000/100 |
Меркурий 230 КТ 0,5S/1.0 |
СИКОН С50 Регистрационный |
Активная |
±1,7 |
±1.9 |
|
Фидер 16 |
Регистрационный №9143-01 |
Регистрационный № 11094-87 |
Регистрационный № 23345-07 |
№65197-16 |
реактивная |
±2,6 |
±3,0 | |
|
29 |
ПС Аксубаево |
ТЛК 10-5.6 КТ 0.5 Ктт= 100/5 |
НАМИ-10 КТ 0,2 Ктн= 10000/100 |
Меркурий 230 КТ 0,5S/l,0 |
СИКОН С50 Регистрационный |
Активная |
±1,7 |
±1,9 |
|
Фидер 17 |
Регистрационный №9143-01 |
Регистрационный № 11094-87 |
Регистрационный № 23345-07 |
№65197-16 |
реактивная |
±2.6 |
±3.0 | |
|
30 |
ПС Аксубаево |
ТЛК 10-5.6 КТ 0,5 Ктт= 100/5 |
НАМИ-10 КТ 0,2 Ктн= 10000/100 |
Меркурий 230 КТ 0,5S/l,0 |
СИКОН С50 Регистрационный |
Активная |
±1,7 |
±1,9 |
|
Фидер 18 |
Регистрационный №9143-01 |
Регистрационный № 11094-87 |
Регистрационный № 23345-07 |
№65197-16 |
реактивная |
±2.6 |
±3,0 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
31 |
ПС Аксубаево Фидер 19 |
ТЛК10-5.6 КТ 0.5 Ктт= 150/5 Регистрационный №9143-01 |
НАМИ-10 КТ 0.2 Ктн=10000/100 Регистрационный № 11094-87 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2.6 |
±1.9 ±3.0 |
|
32 |
ПС Аксубаево Фидер 21 |
ТЛК 10-5.6 КТ 0.5 Ктт= 100/5 Регистрационный №9143-01 |
НАМИ-10 КТ 0.2 Ктн=10000/100 Регистрационный № 11094-87 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.7 ±2,6 |
±1.9 ±3.0 |
|
33 |
ПС Аксубаево В-10 кВ Т-1 |
ТЛК 10-5.6 КТ 0.5 Ктт= 1500/5 Регистрационный №9143-01 |
НАМИ-10 КТ 0.2 Ктн=10000/100 Регистрационный № 11094-87 |
Меркурий 234 КТ 0.2S/0.5 Регистрационный №48266-11 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,1 ±2,5 |
±1,4 ±2.8 |
|
34 |
ПС Аксубаево В-10 кВ Т-2 |
ТЛК 10-5.6 КТ 0.5 Ктт= 1500/5 Регистрационный №9143-01 |
НАМИ-10 КТ 0,2 Ктн=10000/100 Регистрационный № 11094-87 |
Меркурий 234 КТ 0.2S/0.5 Регистрационный №48266-11 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,1 ±2.5 |
±1.4 ±2.8 |
|
35 |
ПС Аксубаево ВЛ-35 кВ Аксубаево-Дёмкино 1ц |
ТФЗМ35Б-1 ХЛ1 КТ 0,5 Ктт= 100/5 Регистрационный №26419-04 |
3HOM-35-65 КТ 0,5 Ктн=35000/100 Регистрационный № 912-70 |
СЭТ-4ТМ.03М КТ 0.2s/0.5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.2 ±2,6 |
±1.5 ±2,9 |
|
36 |
ПС Аксубаево ВЛ-35 кВ Аксубаево-Дёмкино 2ц |
ТФН-35 КТ 0.5 Ктт= 100/5 Регистрационный №664-51 |
3HOM-35-65 КТ 0.5 Ктн=35000/100 Регистрационный № 912-70 |
СЭТ-4ТМ.03М КТ 0.2s/0.5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2.6 |
±1.5 ±2,9 |
|
37 |
ПС Алексеевская ВЛ-35 кВ Алексеевск-Г идронамыв |
ТФН-35 КТ 0.5 Ктт=150/5 Регистрационный №664-51 |
3HOM-35-65 КТ 0.5 Ктн=35000/100 Регистрационный № 912-70 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2,8 |
±2,0 ±3,1 |
|
38 |
ПС Алексеевская В- 10 кВ Т-1 |
ТЛМ-10 КТ 0,5 Ктт= 1000/5 Регистрационный №48923-12 |
НТМИ-10-66 КТ 0.5 Ктн= 10000/100 Регистрационный № 831-69 |
Меркурий 230 КТ 0,5S/l,0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2.8 |
±2,0 ±3,1 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
39 |
ПС Алексеевская В- 10 кВ Т-2 |
ТЛМ-10 КТ 0.5 Ктт= 1000/5 Регистрационный №48923-12 |
НТМИ-10 КТ 0.5 Ктн=10000/100 Регистрационный № 50058-12 |
Меркурий 230 КТ 0,5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2.8 |
±2.0 ±3,1 |
|
40 |
ПС Алексеевская Фидер 11 |
ТЛМ-10 КТ 0.5 Ктт= 100/5 Регистрационный №48923-12 |
НТМИ-10-66 КТ 0.5 Ктн=10000/100 Регистрационный № 831-69 |
Меркурий 230 КТ 0.5S/l,0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2.8 |
±2.0 ±3,1 |
|
41 |
ПС Алексеевская Фидер 12 |
ТЛМ-10 КТ 0.5 Ктт= 100/5 Регистрационный №48923-12 |
НТМИ-10 КТ 0,5 Ктн= 10000/100 Регистрационный № 50058-12 |
Меркурий 230 КТ 0,5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.7 ±2.8 |
±2,0 ±3.1 |
|
42 |
ПС Алексеевская Фидер 13 |
ТЛМ-10 КТ 0.5 Ктт= 100/5 Регистрационный №48923-12 |
НТМИ-10-66 КТ 0,5 Ктн= 10000/100 Регистрационный № 831-69 |
Меркурий 230 КТ 0.5S/l,0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2.8 |
±2.0 ±3.1 |
|
43 |
ПС Алексеевская Фидер 14 |
ТЛМ-10 КТ 0.5 Ктт= 150/5 Регистрационный №48923-12 |
НТМИ-10 КТ 0.5 Ктн= 10000/100 Регистрационный № 50058-12 |
Меркурий 230 КТ 0,5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.7 ±2.8 |
±2.0 ±3,1 |
|
44 |
ПС Алексеевская Фидер 15 |
ТЛМ-10 КТ 0,5 Ктт= 150/5 Регистрационный №48923-12 |
НТМИ-10-66 КТ 0,5 Ктн=10000/100 Регистрационный № 831-69 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.7 ±2,8 |
±2.0 ±3,1 |
|
45 |
ПС Алексеевская Фидер 16 |
ТЛМ-10 КТ 0.5 Ктт= 150/5 Регистрационный №48923-12 |
НТМИ-10 КТ 0,5 Ктн= 10000/100 Регистрационный № 50058-12 |
Меркурий 230 КТ 0,5S/l,0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2.8 |
±2,0 ±3,1 |
|
46 |
ПС Алексеевская Фидер 17 |
ТЛМ-10 КТ 0.5 Ктт= 150/5 Регистрационный №48923-12 |
НТМИ-10-66 КТ 0,5 Ктн= 10000/100 Регистрационный № 831-69 |
Меркурий 230 КТ 0,5S/l,0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2,8 |
±2,0 ±3,1 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
47 |
ПС Алексеевская Фидер 18 |
ТЛМ-10 КТ 0.5 Ктт= 150/5 Регистрационный №48923-12 |
НТМИ-10 КТ 0,5 Ктн=10000/100 Регистрационный № 50058-12 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.7 ±2.8 |
±2,0 ±3.1 |
|
48 |
ПС Алексеевская Фидер 19 |
ТЛМ-10 КТ 0.5 Ктт=150/5 Регистрационный №48923-12 |
НТМИ-10-66 КТ 0.5 Ктн=10000/100 Регистрационный № 831-69 |
Меркурий 230 КТ 0,5S/l,0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2,8 |
±2,0 ±3.1 |
|
49 |
ПС Алексеевская Фидер 20 |
ТЛМ-10 КТ 0.5 Ктт= 100/5 Регистрационный №48923-12 |
НТМИ-10 КТ 0.5 Ктн=10000/100 Регистрационный № 50058-12 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.7 ±2,8 |
±2.0 ±3.1 |
|
50 |
ПС Алексеевская Фидер 22 |
ТЛМ-10 КТ 0.5 Ктт= 150/5 Регистрационный №48923-12 |
НТМИ-10 КТ 0,5 Ктн=10000/100 Регистрационный № 50058-12 |
Меркурий 230 КТ 0,5S/l,0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2.8 |
±2.0 ±3,1 |
|
51 |
ПС Алексеевская ТСН-1 |
ТК КТ 0,5 Ктт= 100/5 Регистрационный № 1407-60 |
- |
Меркурий 230 КТ 0,5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2,6 |
±1.8 ±2,9 |
|
52 |
ПС Базарные Матаки ВЛ-35 кВ Б.Матаки-Алькеево (Юхмачи) |
ТФН-35 КТ 0.5 Ктт= 100/5 Регистрационный №664-51 |
3HOM-35-65 КТ 0.5 Ктн=35000/100 Регистрационный № 912-70 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.7 ±2.8 |
±2.0 ±3,1 |
|
53 |
ПС Базарные Матаки ВЛ-35 кВ Б.Матаки-Билярск |
ТФН-35 КТ 0.5 Ктт= 100/5 Регистрационный №664-51 |
3HOM-35-65 КТ 0.5 Ктн=35ООО/1ОО Регистрационный № 912-70 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.7 ±2.8 |
±2.0 ±3.1 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
54 |
ПС Базарные Матаки ВЛ-35 кВ Б.Матаки-Колчурино |
ТФН-35. ТФЗМ 35Б-1ХЛ1 КТ 0.5 Ктт=200/5 Регистрационный №664-51 .26419-04 |
3HOM-35-65 КТ 0,5 Ктн=35000/100 Регистрационный № 912-70 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2.8 |
±2,0 ±3,1 |
|
55 |
ПС Базарные Матаки В-10 кВ Т-1 |
ТЛМ-10 КТ 0.5 Ктт=600/5 Регистрационный №48923-12 |
НАМИ-10-95УХЛ2 КТ 0,5 Ктн= 10000/100 Регистрационный № 20186-00 |
Меркурий 230 КТ 6,5S/l,0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2,8 |
±2,0 ±3,1 |
|
56 |
ПС Базарные Матаки В-10 кВ Т-2 |
ТЛМ-10 КТ 0,5 Ктт=600/5 Регистрационный №48923-12 |
НАМИ-10-95УХЛ2 КТ 0,5 Ктн=10000/100 Регистрационный № 20186-05 |
Меркурий 230 КТ 0,5S/l,0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2,8 |
±2,0 ±3,1 |
|
57 |
ПС Базарные Матаки Фидер 07 |
ТЛМ-10 КТ 0,5 Ктт= 100/5 Регистрационный №48923-12 |
НАМИ-10-95УХЛ2 КТ 0,5 Ктн=10000/100 Регистрационный № 20186-00 |
Меркурий 230 КТ 0,5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2,8 |
±2,0 ±3,1 |
|
58 |
Г1С Базарные Матаки Фидер 09 |
ТПЛ-10-М КТ 0.5 Ктт= 150/5 Регистрационный №22192-03 |
НАМИ-10-95УХЛ2 КТ 0,5 Ктн=10000/100 Регистрационный № 20186-00 |
Меркурий 230 КТ 0,5S/l,0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.7 ±2,8 |
±2,0 ±3,1 |
|
59 |
ПС Базарные Матаки Фидер 11 |
ТЛМ-10 КТ 0.5 Ктт= 150/5 Регистрационный №48923-12 |
НАМИ-10-95УХЛ2 КТ 0,5 Ктн=10000/100 Регистрационный № 20186-00 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2.8 |
±2.0 ±3,1 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
60 |
ПС Базарные Матаки Фидер 12 |
ТЛМ-10 КТ 0.5 Ктт= 150/5 Регистрационный №48923-12 |
НАМИ-10-95УХЛ2 КТ 0,5 Ктн=10000/100 Регистрационный № 20186-05 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2.8 |
±2,0 ±3,1 |
|
61 |
ПС Базарные Матаки Фидер 13 |
ТПЛ-10-М КТ 0,5 Ктт= 150/5 Регистрационный №22192-03 |
НАМИ-10-95УХЛ2 КТ 0,5 Ктн=10000/100 Регистрационный № 20186-00 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.7 ±2.8 |
±2.0 ±3,1 |
|
62 |
Г1С Базарные Матаки Фидер 14 |
ТЛМ-10 КТ 0.5 Ктт= 150/5 Регистрационный №48923-12 |
НАМИ-10-95УХЛ2 КТ 0,5 Ктн=10000/100 Регистрационный № 20186-05 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2.8 |
±2.0 ±3.1 |
|
63 |
ПС Базарные Матаки Фидер 15 |
ТПЛ-Ю-М КТ 0.5 Ктт=200/5 Регистрационный №22192-03 |
НАМИ-10-95УХЛ2 КТ 0.5 Ктн=10000/100 Регистрационный № 20186-00 |
Меркурий 230 КТ 0,5S/l,0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2.8 |
±2,0 ±3.1 |
|
64 |
ПС Базарные Матаки Фидер 16 |
ТПЛ-Ю-М КТ 0.5 Ктт=75/5 Регистрационный №22192-03 |
НАМИ-10-95УХЛ2 КТ 0.5 Ктн=10000/100 Регистрационный № 20186-05 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.7 ±2,8 |
±2,0 ±3,1 |
|
65 |
ПС Базарные Матаки ТСН-1 |
ТК КТ 0,5 Ктт=200/5 Регистрационный № 1407-60 |
- |
Меркурий 230 КТ 0,5S/l,0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.7 ±2.6 |
±1.8 ±2,9 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
66 |
ПС Базарные Матаки Фидер 05 |
ТЛМ-10 КТ 0,5 Кгт= 100/5 Регистрационный №48923-12 |
НАМИ-10-95УХЛ2 КТ 0,5 Ктн=10000/100 Регистрационный № 20186-00 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.7 ±2.8 |
±2.0 ±3.1 |
|
67 |
ПС Базарные Матаки Фидер 10 |
ТЛМ-10 КТ 0.5 Ктт= 100/5 Регистрационный №48923-12 |
НАМИ-10-95УХЛ2 КТ 0,5 Ктн=10000/100 Регистрационный № 20186-05 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2.8 |
±2.0 ±3.1 |
|
68 |
ПС Новошешминск ВЛ 35 Новошешминск-Екатериновка 2ц |
ТФН-35, ТФН-35М КТ 0.5 Ктт=200/5 Регистрационный №664-51 ,3690-73 |
3HOM-35-65 КТ 0,5 Ктн=3 5000/100 Регистрационный № 912-70 |
СЭТ-4ТМ.03М КТ 0.2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.2 ±2,6 |
±1,5 ±2.9 |
|
69 |
ПС Новошешминск ВЛ 35 Новошешминск-Екатериновка 1ц |
ТФН-35 КТ 0,5 Ктт=200/5 Регистрационный №664-51 |
3HOM-35-65 КТ 0,5 Ктн=35000/100 Регистрационный № 912-70 |
СЭТ-4ТМ.03М КТ 0.2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2,6 |
±1.5 ±2,9 |
|
70 |
ПС Новошешминск ВЛ ИОкВ Новошешминск-Ерсубайкино 2ц |
ТФЗМ-ИОБ КТ 0.5 Ктт=300/5 Регистрационный №24811-03 |
НКФ110-83У1 КТ 0,5 Ктн= 110000/100 Регистрационный № 1188-84 |
СЭТ-4ТМ.03М КТ 0.2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2.6 |
±1,5 ±2.9 |
|
71 |
ПС Новошешминск ВЛ ИОкВ Новошешминск-Ерсубайкино 1ц |
ТФЗМ-ИОБ КТ 0.5 Ктт=300/5 Регистрационный №24811-03 |
НКФ11О-83У1 КТ 0.5 Ктн= 110000/100 Регистрационный № 1188-84 |
СЭТ-4ТМ.03М КТ 0,2s/0.5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2,6 |
±1.5 ±2,9 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
72 |
ПС Новошешминск ВЛ ПО кВ Новошешминск-Ивашкино 1ц |
ТФЗМ 11 ОБ-1 КТ 0.5 Ктт=200/5 Регистрационный № 26420-04 |
НКФ110-83У1 КТ 0.5 Ктн= 110000/100 Регистрационный № 1188-84 |
СЭТ-4ТМ.03М КТ 0,2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2,6 |
±1,5 ±2,9 |
|
73 |
ПС Новошешминск ВЛ НО кВ Новошешминск-Ивашкино 2ц |
ТФЗМ 110Б-1 КТ 0,5 Ктт=200/5 Регистрационный № 26420-04 |
НКФ110-83У1 КТ 0.5 Ктн=110000/100 Регистрационный № 1188-84 |
СЭТ-4ТМ.03М КТ 0,2s/0.5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2,6 |
±1,5 ±2,9 |
|
74 |
ПС Новошешминск ВЛ 35 кВ Новошешминск- БКНС 1ц |
ТФН-35М КТ 0.5 Ктт=200/5 Регистрационный № 3690-73 |
3HOM-35-65 КТ 0,5 Ктн=3 5000/100 Регистрационный № 912-70 |
СЭТ-4ТМ.03М КТ 0,2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2,6 |
±1,5 ±2,9 |
|
75 |
ПС Новошешминск ВЛ 35 кВ Новошешминск- БКНС2ц |
ТФН-35М КТ 0,5 Ктт=200/5 Регистрационный № 3690-73 |
3HOM-35-65 КТ 0,5 Ктн=35000/100 Регистрационный № 912-70 |
СЭТ-4ТМ.03М КТ 0,2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2,6 |
±1,5 ±2,9 |
|
76 |
ПС Новошешминск Фидер 01 |
ТЛМ-10 КТ 0,5 Ктт=200/5 Регистрационный №48923-12 |
НТМИ-10-66 КТ 0.5 Ктн=10000/100 Регистрационный № 831-69 |
СЭТ-4ТМ.03М КТ 0,2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2,6 |
±1,5 ±2,9 |
|
77 |
ПС Новошешминск Фидер 02 |
ТЛМ-10 КТ 0.5 Ктт= 150/5 Регистрационный №48923-12 |
НТМИ-10-66 КТ 0.5 Ктн=10000/100 Регистрационный № 831-69 |
СЭТ-4ТМ.03М КТ 0,2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2,6 |
±1,5 ±2,9 |
|
78 |
ПС Новошешминск ВЛ 110 кВ Новошешминск- Каргали 1ц |
ТФЗМ-И ОБ КТ 0,2 Ктт=300/5 Регистрационный №24811-03 |
НКФ110-83У1 КТ 0,5 Ктн=110000/100 Регистрационный № 1188-84 |
СЭТ-4ТМ.03М КТ 0,2s/0.5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,0 ±2,0 |
±1,1 ±2,2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
79 |
ПС Новошешминск ВЛ 110 кВ Новошешминск-Каргали 2ц |
ТФЗМ-110Б КТ 0.2 Ктт=ЗОО/5 Регистрационный №24811-03 |
НКФ11О-83У1 КТ 0.5 Ктн= 110000/100 Регистрационный № 1188-84 |
СЭТ-4ТМ.03М КТ 0.2s/0.5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,0 ±2,0 |
±1.1 ±2,2 |
|
80 |
ПС Новошешминск В-110 кВ Т-2 |
ТФЗМ-110Б КТ 0.2 Ктт=300/5 Регистрационный №24811-03 |
НКФ110-83У1 КТ 0.5 Ктн=110000/100 Регистрационный № 1188-84 |
СЭТ-4ТМ.03М КТ 0.2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,0 ±2.0 |
±1,1 ±2.2 |
|
81 |
ПС Новошешминск В-110 кВ Т-1 |
ТФЗМ-110Б КТ 0,2 Ктт=300/5 Регистрационный №24811-03 |
НКФ110-83У1 КТ 0.5 Ктн= 110000/100 Регистрационный № 1188-84 |
СЭТ-4ТМ.03М КТ 0,2s/0.5 Регистрационный № 36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,0 ±2,0 |
±1,1 ±2,2 |
|
82 |
ПС Новошешминск ТСН-4 |
ТК КТ 0.5 Ктт=400/5 Регистрационный № 1407-60 |
- |
СЭТ-4ТМ.03М КТ 0.2s/0.5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,1 ±2,4 |
±1,3 ±2,8 |
|
83 |
ПС Новошешминск ТСН-3 |
ТК КТ 0.5 Ктт=400/5 Регистрационный № 1407-60 |
- |
СЭТ-4ТМ.03М КТ 0,2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,1 ±2,4 |
±1,3 ±2,8 |
|
84 |
ПС Новошешминск ТСН-2 |
ТК КТ 0,5 Ктт= 150/5 Регистрационный № 1407-60 |
- |
СЭТ-4ТМ.03М КТ 0.2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,1 ±2,4 |
±1,3 ±2,8 |
|
85 |
ПС Новошешминск ТСН-1 |
Т-0.66 КТ 0.5 Ктт= 150/5 Регистрационный № 28649-05 |
- |
СЭТ-4ТМ.03М КТ 0,2s/0.5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,1 ±2,4 |
±1,3 ±2,8 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
86 |
ПС Новошешминск ВЛ 35 кВ Новошешминск-Черемухово |
ТФН-35 КТ 0.5 Ктт=200/5 Регистрационный №664-51 |
3HOM-35-65 КТ 0.5 Ктн-35000/100 Регистрационный № 912-70 |
СЭТ-4ТМ.03М КТ 0,2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2.6 |
±1,5 ±2,9 |
|
87 |
ПС Новошешминск Фидер 03 |
ТЛМ-10 КТ 0,5 Ктт= 150/5 Регистрационный №48923-12 |
НТМИ-10-66 КТ 0,5 Ктн= 10000/100 Регистрационный № 831-69 |
СЭТ-4ТМ.03М КТ 0.2s/0.5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.2 ±2.6 |
±1,5 ±2.9 |
|
88 |
ПС Новошешминск В-10 кВ Т-1 |
ТЛМ-10 КТ 0.5 Ктт= 1500/5 Регистрационный №48923-12 |
НТМИ-10-66 КТ 0,5 Ктн=10000/100 Регистрационный № 831-69 |
СЭТ-4ТМ.03М КТ 0.2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2.6 |
±1,5 ±2,9 |
|
89 |
ПС Новошешминск Фидер 11 |
ТПЛ-10-М КТ 0.5 Ктт=400/5 Регистрационный №22192-03 |
НТМИ-10-66 КТ 0.5 Ктн=10000/100 Регистрационный № 831-69 |
СЭТ-4ТМ.03М КТ 0.2s/0.5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2,6 |
±1,5 ±2,9 |
|
90 |
ПС Новошешминск Фидер 13 |
ТЛМ-10 КТ 0.5 Ктт=400/5 Регистрационный №48923-12 |
НТМИ-10-66 КТ 0,5 Ктн= 10000/100 Регистрационный № 831-69 |
СЭТ-4ТМ.03М КТ 0,2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2.6 |
±1,5 ±2,9 |
|
91 |
ПС Новошешминск Фидер 15 |
ТЛМ-10 КТ 0.5 Ктт=400/5 Регистрационный №48923-12 |
НТМИ-10-66 КТ 0,5 Ктн= 10000/100 Регистрационный № 831-69 |
СЭТ-4ТМ.03М КТ 0,2s/0.5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2,6 |
±1,5 ±2,9 |
|
92 |
ПС Новошешминск Фидер 17 |
ТЛМ-10 КТ 0,5 Ктт=300/5 Регистрационный №48923-12 |
НТМИ-10-66 КТ 0,5 Ктн= 10000/100 Регистрационный № 831-69 |
СЭТ-4ТМ.03М КТ 0.2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2.6 |
±1,5 ±2,9 |
|
93 |
ПС Новошешминск Фидер 19 |
ТЛМ-10 КТ 0,5 Ктт=300/5 Регистрационный №48923-12 |
НТМИ-10-66 КТ 0,5 Ктн=10000/100 Регистрационный № 831-69 |
СЭТ-4ТМ.03М КТ 0,2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2,6 |
±1,5 ±2,9 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
94 |
ПС Новошешминск Фидер 21 |
ТЛМ-10 КТ 0.5 Ктт=300/5 Регистрационный №48923-12 |
НТМИ-10-66 КТ 0.5 Ктн=10000/100 Регистрационный № 831-69 |
СЭТ-4ТМ.03М КТ 0,2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2.6 |
±1,5 ±2.9 |
|
95 |
ПС Новошешминск В-10 кВ Т-2 |
ТЛМ-10 КТ 0,5 Ктт= 1500/5 Регистрационный №48923-12 |
Н1МИ-10-66 КТ 0.5 Ктн= 10000/100 Регистрационный № 831-69 |
СЭТ-4ТМ.03М КТ 0,2s/0.5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2,6 |
±1,5 ±2.9 |
|
96 |
ПС Новошешминск Фидер 10 |
ТЛМ-10 КТ 0.5 Ктт=400/5 Регистрационный №48923-12 |
НТМИ-10-66 КТ 0.5 Ктн=10000/100 Регистрационный № 831-69 |
СЭТ-4ТМ.03М КТ 0,2s/0,5 Регистрационный № 36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.2 ±2.6 |
±1.5 ±2.9 |
|
97 |
ПС Новошешминск Фидер 12 |
ТЛМ-10 КТ 0,5 Ктг=400/5 Регистрационный №48923-12 |
НТМИ-10-66 КТ 0,5 Ктн=10000/100 Регистрационный № 831-69 |
СЭТ-4ТМ.03М КТ 0.2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2,6 |
±1,5 ±2,9 |
|
98 |
ПС Новошешминск Фидер 16 |
ТЛМ-10 КТ 0,5 Ктт=400/5 Регистрационный №48923-12 |
НТМИ-10-66 КТ 0,5 Ктн= 10000/100 Регистрационный № 831-69 |
СЭТ-4ТМ.03М КТ 0.2s/0.5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.2 ±2,6 |
±1,5 ±2.9 |
|
99 |
ПС Новошешминск Фидер 18 |
ТЛМ-10 КТ 0.5 Ктт= 100/5 Регистрационный №48923-12 |
НТМИ-10-66 КТ 0.5 Ктн=10000/100 Регистрационный № 831-69 |
СЭТ-4ТМ.03М КТ 0,2s/0,5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2,6 |
±1.5 ±2,9 |
|
100 |
ПС Новошешминск Фидер 22 |
ТЛМ-10 КТ 0.5 Ктт=200/5 Регистрационный №48923-12 |
НТМИ-10-66 КТ 0,5 Ктн= 10000/100 Регистрационный № 831-69 |
СЭТ-4ТМ.03М КТ 0,2s/0.5 Регистрационный №36697-12 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,2 ±2,6 |
±1,5 ±2,9 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
101 |
ПС Судоремонтная В-6 кВ Т-1 |
ТПЛМ-10. ТПЛ- 10-М КТ 0,5 Ктт=400/5 Регистрационный № 2363-68, 22192-03 |
НТМИ-6-66 КТ 0.5 Ктн=6000/100 Регистрационный № 2611-70 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный № 65197-16 |
Активная реактивная |
±1,7 ±2,8 |
±2.0 ±3.1 |
|
102 |
ПС Судоремонтная Ъ-6 кВ Т-2 |
ТПЛ-10-М КТ 0.5 Ктт=400/5 Регистрационный №22192-03 |
НТМИ-6 КТ 0,5 Ктн=6000/100 Регистрационный № 831-53 |
Меркурий 230 КТ 0,5S/l,0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.7 ±2,8 |
±2.0 ±3.1 |
|
103 |
ПС Судоремонтная Фидер 01 |
ТПЛМ-10 КТ 0,5 Ктт=ЗОО/5 Регистрационный № 2363-68 |
НТМИ-6-66 КТ 0.5 Ктн=6000/100 Регистрационный № 2611-70 |
Меркурий 230 КТ 0.5S/l,0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2,8 |
±2,0 ±3,1 |
|
104 |
ПС Судоремонтная Фидер 02 |
ТЛМ-10 КТ 0,5 Ктт=200/5 Регистрационный №48923-12 |
НТМИ-6 КТ 0.5 Ктн=6000/100 Регистрационный № 831-53 |
Меркурий 230 КТ 0,5S/l,0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2.8 |
±2,0 ±3,1 |
|
105 |
ПС Судоремонтная Фидер 04 |
ТЛМ-10 КТ 0.5 Ктт=300/5 Регистрационный №48923-12 |
НТМИ-6 КТ 0.5 Ктн=6000/100 Регистрационный № 831-53 |
Меркурий 230 КТ 0,5S/l,0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2,8 |
±2,0 ±3,1 |
|
106 |
ПС Судоремонтная Фидер 06 |
ТЛМ-10 КТ 0,5 Ктт=200/5 Регистрационный №48923-12 |
НТМИ-6 КТ 0.5 Ктн=6000/100 Регистрационный № 831-53 |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный № 65197-16 |
Активная реактивная |
±1,7 ±2.8 |
±2,0 ±3,1 |
|
107 |
ПС Судоремонтная Фидер 07 |
ТПЛ-10КТ 0,5 Ктт=300/5 Регистрационный № 1276-59 |
НТМИ-6-66 КТ 0,5 Ктн=6000/100 Регистрационный № 2611-70 |
Меркурий 230 КТ 0,5S/l,0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2,8 |
±2,0 ±3,1 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
ПС Судоремонтная Фидер 09 |
ТПЛ-10КТ 0.5 |
НТМИ-6-66 КТ 0.5 |
Меркурий 230 |
СИКОН С50 |
Активная |
±1.7 |
±2,0 | |
|
108 |
Ктт=200/5 |
Ктн=6000/100 |
КТ 0.5S/1.0 |
Регистрационный | ||||
|
Регистрационный № 1276-59 |
Регистрационный № 2611-70 |
Регистрационный № 23345-07 |
№65197-16 |
реактивная |
±2.8 |
±3,1 | ||
|
109 |
ПС Судоремонтная ТСН-1 |
Т-0.66 КТ 0.5 Ктт= 100/5 Регистрационный № 28649-05 |
- |
Меркурий 230 КТ 0,5S/l,0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1.7 ±2.6 |
±1.8 ±2.9 |
|
110 |
ПС Судоремонтная ТСН-2 |
Т-0,66 КТ 0.5 Ктт= 100/5 Регистрационный № 28649-05 |
- |
Меркурий 230 КТ 0.5S/1.0 Регистрационный № 23345-07 |
СИКОН С50 Регистрационный №65197-16 |
Активная реактивная |
±1,7 ±2,6 |
±1,8 ±2,9 |
28
