УТВЕРЖДАЮ

Система измерительно-управляющая защиты от недопустимого уровня вибрации гидроагрегатов филиала ПАО «РусГидро» - «Зейская ГЭС»

МЕТОДИКА ПОВЕРКИ

ИЦРМ-МП-270-19

Москва

2019

СОДЕРЖАНИЕ

1.ОБЩИЕ ПОЛОЖЕНИЯ

ПРИЛОЖЕНИЕ А

1.0БЩИЕ ПОЛОЖЕНИЯ

Настоящая методика регламентирует методику первичной и периодической поверки системы измерительно-управляющей защиты от недопустимого уровня вибрации гидроагрегатов филиала ПАО «РусГидро» - «Зейская ГЭС» (далее - СИУ ВЗ), изготовленной ООО Научно-внедренческая фирма «Сенсоры, Модули, Системы» (ООО НВФ «СМС»), г. Самара, заводской № 10996791.28.99.39.190.082.

СИУ ВЗ предназначена для измерений и контроля абсолютного и относительного виброперемещения в реальном масштабе времени, формирования сигналов управления, обеспечения сигнализации и противоаварийной защиты, а также визуализации, накопления, регистрации и хранения информации о техническом состоянии гидроагрегатов (далее - ГА).

Состав и характеристики измерительных каналов СИУ ВЗ приведены в Приложении А.

Интервал между поверками - 1 год.

Под измерительным каналом (далее - ИК) понимается совокупность технических устройств (измерительных, вычислительных, связующих компонентов СИУ ВЗ), выполняющая законченную функцию от восприятия измеряемой величины до получения результата ее измерения, выражаемого числом или соответствующим ему кодом (ГОСТ Р 8.596-2002). В ИК входят все измерительные компоненты и линии связи от первичного измерительного преобразователя (далее - ПИП) до средства представления информации включительно.

Допускается проведение поверки отдельных измерительных каналов из состава СИУ ВЗ в соответствии с заявлением владельца СИУ ВЗ с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

ИК СИУ ВЗ включают следующие основные компоненты:

  • - первичные измерительные преобразователи, выполняющие измерение физических величин и их преобразование в унифицированный электрический сигнал;

  • - комплексы программно-технические измерения вибрации опорных и вращающихся узлов гидроагрегатов и иных механизмов «Виброконт» (далее - ПТК) (Госреестр № 76891-19). Конструктивно ПТК представляют собой приборные шкафы, в которых размещены процессорные модули CPU, контроллеры программируемые SIMATIC S7-1500 с модулями ввода-вывода 6ES7531-7NF10 (Госреестр № 60314-15), которые измеряют аналоговые унифицированные выходные сигналы, полученные от первичных измерительных преобразователей;

  • - аналоговые линии связи;

  • - цифровые линии связи между ПТК «Виброконт» и АРМ;

  • -  станция оператора и обслуживания (АРМ), обеспечивающая отображение параметров технологического процесса, архивных данных, журнала сообщений, сигналов сигнализации, информации о состоянии оборудования СИУ ВЗ, настройку сигнализации.

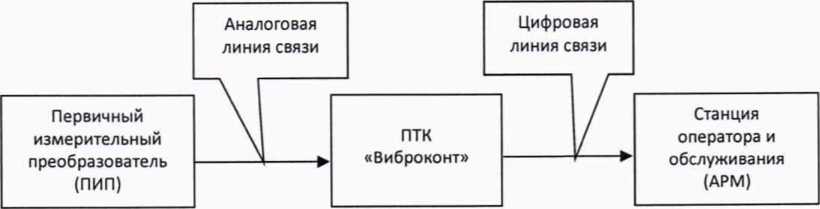

Типовая блок-схема ИК СИУ ВЗ приведена на рисунке 1.

Рисунок 1 - Типовая блок - схема ИК

2 ОПЕРАЦИИ ПОВЕРКИ

Определение метрологических характеристик ИК, входящих в состав СИУ ВЗ, осуществляется путем проведения поэлементной поверки.

Перечень операций, которые должны проводиться при поверке СИУ ВЗ, приведен в таблице 1.

Таблица 1 - Операции поверки

№ п/п

Наименование операции

Пункт методики поверки

Проведение операции при

первичной поверке

периодической поверке

1.

Внешний осмотр

8.1

+

+

2.

Опробование ИК

8.2

4-

+

3.

Проверка сопротивления изоляции линий связи ИК

8.3

+

+

4.

Определение метрологических характеристик ИК

8.4

+

+

5.

Идентификация программного обеспечения

8.5

+

+

3 СРЕДСТВА ПОВЕРКИ

3.1. Проверка ПИП осуществляется в соответствии со следующими документами: Таблица 2

Наименование ПИП,

№ в Федеральном информационном фонде

Наименование документа на поверку

Приборы для измерения линейного перемещения ВК-316ОС.01, № 56322-14

ВК306ОС.00-13 МП «Приборы для измерения линейного перемещения ВК-316ОС.01. Методика поверки», приведенная в приложении 1 к руководству по эксплуатации ВК306.00-13 РЭ, утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 29.11.2013 г.

Преобразователи виброперемещения

ИВП-05-0,8/200, № 47052-11

Методика поверки «Преобразователи виброперемещения ИВП-05-0,8/200 МП». Утвержденная ГЦИ СИ ФГУП ВНИИМС 16.05.2011 г.

  • 3.2. При проверке погрешности вторичной части ИК электрического тракта (далее - ЭТ) ИК применяют следующие эталоны, приведенные в таблице 3.

Таблица 3

Наименование эталонного средства измерений

Регистрационный номер в Федеральном информационном фонде

Основные характеристики

Основные средства поверки:

Калибратор многофункциональ ный АО1Р, мод.

Calys 150R

48000-11

Пределы допускаемой основной погрешности в режиме измерений и воспроизведения в диапазонах:

  • - от 0 до +20 мА: ±(0,007 % 1и + 0,8 мкА);

  • - от 0 до +10 В: ±(0,007 % Uh + 80 мкВ);

  • - от 0 до 1 кГц: ±0,01 % F

Калибратор -вольтметр универсальный Н4-12

37463-08

Пределы    допускаемой    погрешности

воспроизведения действующего значения напряжения переменного тока (X - установленное значение, мкВ) в диапазоне от 0 до 20 В:

±(0,0027 %-Х+60 мкВ) при частоте от 0,1 до 20 кГц.

Пределы    допускаемой    погрешности

воспроизведения действующего значения силы переменного тока (X - установленное значение, мА) в диапазоне 20 мА:

±(0,015 %-Х+0,3 мкА) при частоте от 0,1 до 200 Гц;

±(0,025 %-Х+0,5 мкА) при частоте от 200 Гц до 1 кГц

Вспомогательные средства поверки:

Установка для проверки параметров электрической безопасности GPT-79803

50682-12

Диапазон   испытательного   напряжения

переменного тока до 5000 В;

Пределы допускаемой основной абсолютной погрешности    измерения    напряжения

переменного тока: ± (0,01иизм. + 5 В) В;

Диапазон      выходного     напряжения

постоянного тока в режиме измерения сопротивления изоляции до 1000 В;

Диапазон     измерений    сопротивления

изоляции, при напряжении от 50 до 500 В: от 1 до 2000 МОм;

Пределы допускаемой основной абсолютной погрешности   измерения   сопротивления

изоляции в диапазонах:

1 - 50 Мом: ± (0,05Иизм. + 1 МОм); 51 -2000 МОм: ± (0,1Иизм. + 1 МОм);

1 - 500 МОм: ± (0,05Яизм. + 1 МОм)

  • 3.3 Для контроля условий поверки рекомендуется использовать эталоны, приведенные в таблице 4.

Таблица 4

Наименование средства измерений

Регистрационный номер в Федеральном информационном фонде

Термогигрометр электронный «CENTER» модель 313

22129-09

Барометр-анероид метеорологический БАММ-1

5738-76

Примечание: допускается применение других средств поверки, утвержденных типов, имеющих характеристики такие же или не хуже приведенных в п.п. 3.2, 3.3.

  • 3.4. Требования к эталонам

Все эталоны, используемые при поверке ИК, должны иметь действующие свидетельства о поверке.

Используемые эталоны должны быть пригодны к эксплуатации в условиях проведения поверки. При использовании эталонов в условиях, отличных от нормальных, допускаемая погрешность эталона рассчитывается с учетом дополнительных погрешностей.

  • 3.5. Влияние параметров окружающей среды

Контроль внешних условий при поверке в рабочих условиях должен осуществляться средствами измерений, абсолютное значение погрешности которых в этих условиях не выходит за пределы ±5 % значения контролируемой величины, соответствующей нормальным условиям.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускаются лица, изучившие настоящую методику, эксплуатационную документацию на СИУ ВЗ и средства поверки.

  • 4.2 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право поверки, непосредственно осуществляющие поверку средств измерений.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1. Общие требования

  • 5.1.1. При проведении поверки ИК СИУ ВЗ соблюдают требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд. 3), ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-2009 и требования безопасности, указанные в технической документации на СИУ ВЗ, применяемые эталоны и вспомогательное оборудование.

  • 5.1.2. Персонал, участвующий в проведении поверки, должен пройти инструктаж по технике безопасности на рабочем месте и иметь группу допуска по электробезопасности не ниже 2-й.

6 ТРЕБОВАНИЯ К УСЛОВИЯМ ПОВЕРКИ
  • 6.1. Условия поверки ПИП указаны в технической документации на них.

  • 6.2. Условия окружающей среды, сложившиеся на момент поверки ИК на месте эксплуатации не должны выходить за пределы рабочих условий применения, указанных в нормативной документации на соответствующие измерительные компоненты.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1.  Перед экспериментальной проверкой погрешности ИК следует изучить техническую документацию на СИУ ВЗ и входящих в ее состав измерительных компонентов, эталонов и других технических средств, используемых при поверке, настоящую методику, правила техники безопасности и строго их соблюдать.

Проверяют наличие следующих документов:

  • - перечня ИК, входящих в состав ИС, подлежащих поверке, с указанием заводских номеров ПИП;

  • - эксплуатационной документации на ПИП в составе ИК и на СИУ ВЗ в целом;

  • - протоколов предыдущей поверки (при периодической поверке);

  • - технической документации и свидетельств о поверке эталонов, используемых при поверке ИК.

  • 7.2.  Перед определением погрешности ИК все измерительное оборудование, используемые эталоны и вспомогательные технические средства должны быть подготовлены к работе в соответствии с указаниями эксплуатационной документации на эти средства измерений.

  • 7.3. По завершению обследования условий работы измерительных компонентов ИК СИУ ВЗ оценивают границу допускаемых значений погрешности каждого ИК в этих условиях, для этого:

  • 7.3.1. Приводят форму представления основных и дополнительных погрешностей измерительных компонентов к единому виду (абсолютная, относительная, приведенная, по входу или выходу).

(1)

6( = £-100%,

(2)

(3)

где А, - абсолютная погрешность измерений;

  • X, - измеренное значение;

Y, - действительное значение измеряемой величины;

8; - относительная погрешность измерений;

у,- - приведенная погрешность измерений;

X// - нормирующее значение.

  • 7.3.2. Для каждого измерительного компонента из состава ИК рассчитывают предел допускаемых значений погрешности в реальных условиях поверки (см. РД 50-453-84) путем учета основной и дополнительных погрешностей от влияющих факторов на момент поверки, оцененными в соответствии с п.6.

Предел допускаемых значений погрешности Дсм измерительного компонента в реальных условиях поверки вычисляют по формуле:

п

+

(4)

где До - предел допускаемой основной погрешности измерительного компонента;

Д/ - предел допускаемой дополнительной погрешности измерительного компонента от i-ro влияющего фактора в реальных условиях поверки при общем числе п учитываемых влияющих факторов.

  • 7.3.3. Для каждого ИК рассчитывают границы, в которых с доверительной вероятностью равной 0,95 должна находиться его погрешность ДПЛ- в реальных условиях поверки, по допускаемому значению погрешности измерительных компонентов (п. 7.3.2).

Для ИК, номинальная функция преобразования которых линейна, расчет выполняют по формуле:

(5)

где Дсц/ - предел допускаемых значений погрешности j-ro измерительного компонента в реальных условиях поверки;

к - число измерительных компонентов, входящих в состав ИК.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1. Внешний осмотр

  • 8.1.1 При внешнем осмотре должно быть установлено:

  • - соответствие структурных схем ИК проектной документации;

  • - наличие оттиска доверительных клейм, пломб на средствах измерений ИК;

  • - правильность и качество выполнения экранирования, монтажа линий связи, компонентов ИК;

  • - отсутствие механических повреждений и дефектов компонентов, входящих в состав ИК, которые могут повлиять на их работоспособность;

  • - наличие заземления компонентов, входящих в состав ИК, в соответствии с требованиями инструкций по эксплуатации или технических описаний на конкретный компонент;

  • - надежность крепления разъемов модулей;

  • - наличие маркировки линий связи, панелей и компонентов ИК.

  • 8.1.2 Внешний осмотр проводят визуально без снятия напряжения питания с компонентов ИК.

  • 8.1.3 При несоответствии ИК вышеуказанным требованиям экспериментальные исследования не проводятся до устранения выявленных недостатков.

  • 8.2. Опробование ИК

  • 8.2.1. Опробование ИК проводят путем вывода значений параметра технологического процесса на средства отображения информации. От ИК отключают первичный измерительный преобразователь и подключают эталон входного сигнала.

  • 8.2.2. На вход ИК от эталона задают сигнал равный 50 % значения диапазона измерений и анализируют выходное значение измеряемого параметра.

  • 8.2.3. Опробование ИК считается успешным, если по завершению выполнения операции отсутствуют показания, резко отличающиеся от значения входного сигнала равного 50 % значения диапазона измерений.

  • 8.3. Проверка сопротивления изоляции линий связи ИК

Проверка сопротивления изоляции линий связи ИК проводят в соответствии с требованиями раздела 5.14 ГОСТ Р 52931-2008 (ИУС 3-2009).

  • 8.4. Определение метрологических характеристик ИК

  • 8.4.1. При проведении поверки проверяются:

  • - погрешность ПИП в лабораторных условиях после его демонтажа;

  • - параметры линии связи;

  • - погрешность вторичной части ИК СИУ ВЗ - модулей ввода-вывода 6ES7531-7NF10 на соответствие допускаемым значениям в реальных условиях испытаний.

Значение погрешности ИК в целом определяется расчетным методом.

  • 8.4.2. Поверка первичных измерительных преобразователей

Проверяют наличие свидетельств о поверке ПИП.

При обнаружении просроченных свидетельств о поверке или свидетельств, срок действия которых близок к окончанию, дальнейшие операции по поверке ИК, в который входят вышеперечисленные компоненты, выполняют после их поверки.

Примечание: Если очередной срок поверки компонента наступает до очередного срока поверки системы, поверяют только этот компонент и поверку системы в целом не проводят. После поверки измерительного компонента и восстановления ИК выполняют проверку ИК в той его части и в том объёме, который необходим для того, чтобы убедиться, что действия, связанные с поверкой измерительного компонента, не нарушили метрологических свойств ИК.

  • 8.4.3. Поверка вторичной части ИК СИУ ВЗ

  • 8.4.3.1. Определение погрешности ИК, реализующих линейное аналогово-цифровое преобразование (измерение мгновенных значений) напряжения и силы постоянного тока

Проверку погрешности следует выполнять по истечении времени установления рабочего режима после включения питания, не менее, чем в 5 точках i = 1...5, равномерно распределенных в пределах диапазона преобразования ИК СИУ ВЗ.

Для каждой проверяемой точки выполняют следующие операции:

  • - для каждого ИК устанавливают значение входного сигнала Xi от калибратора напряжения или силы постоянного тока, соответствующее значению Zi вибропараметра и делают 4 отсчета показаний выходного кода Nij, j = 1, 2, 3, 4, испытываемо измерительного канала по дисплею на АРМ ПТК;

  • - за оценку приведенной погрешности yi измерительного канала в i-й проверяемой точке в % принимают значение, вычисляемое по формуле:

yi = max -‘р2-1 * 100, %

где Nij и Zi соответственно показания ИК СИУ ВЗ и номинальное значение показаний ИК, соответствующее значению Xi входного сигнала:

Zi = ZH + ^^x-D,

Хв-Хн

где D - сконфигурированный диапазон отображения в единицах измерений физического параметра датчика ИК;

Zh и Zb, Хн и Хв - нижняя и верхняя границы диапазона измерений соответственно в единицах физического параметра и входного сигнала.

Результаты проверки погрешности ИК считают положительными, если в каждой из проверяемых точек выполняется неравенство:

I У11 < lyol,

(8)

где yo - предел допускаемой приведенной погрешности ИК мгновенных значений СИУ ВЗ, нормируемый в технической документации, равный 0,3 %.

  • 8.4.3.2 Определение погрешностей ИК СИУ ВЗ, осуществляющих преобразование сигналов напряжения и силы переменного тока с определением интегральных параметров (размаха вибропараметра и СКЗ).

Проверку погрешности ИК СИУ ВЗ, осуществляющих преобразование сигналов напряжения переменного тока с определением интегральных параметров проводят на синусоидальном входном сигнале следующим образом:

К ИК СИУ ВЗ с входным сигналом напряжения переменного тока с диапазонами от 0 до плюс 3,54 В подключают на вход калибратор в режиме генерации напряжения переменного (синусоидального) тока (рисунок 2).

Калибратор напряжения переменного тока

ИК ПТК

и-

Виброконт

Рисунок 2 - Схема определения погрешности ИК размаха и СКЗ вибропараметров ПТК Виброконт с входным сигналом напряжения переменного тока

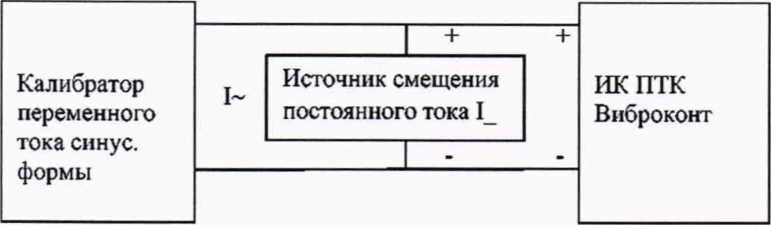

Для каналов ИК СИУ ВЗ с входным сигналом силы переменного тока собирают схему, приведенную на рисунке 3.

Рисунок 3 - Схема определения погрешности ИК размаха и СКЗ вибропараметров ПТК Виброконт с входным сигналом силы переменного тока

В качестве источника тока смещения на рис.З рекомендуется использовать второй (портативный) калибратор в режиме воспроизведения силы постоянного тока.

  • 8.4.3.3. На входе канала устанавливают

а) для каналов тока ток смещения I, равный I = Imin+(Imax-Imin)/2;

максимальная амплитуда переменного тока равна:

..        Imax-Imin

(9)

Aimax =-------.

соответствующее максимальной амплитуде действующее значение устанавливаемой по калибратору амплитуды равно:

Л^'действ =

Aimax

V2

б) максимальная амплитуда переменного напряжения равна:

Аитах =

Umax—Umin

(10)

(11)

соответствующее максимальной амплитуде действующее значение устанавливаемой по калибратору амплитуды напряжения равно:

.    „      Аитах

Лидеиств = -

где Imax и Imin, и Umax и Umin - нижняя и верхняя границы диапазона измерений

тока и напряжения соответственно.

Необходимо провести измерения ИК СИУ ВЗ при следующих параметрах входных

сигналов напряжения и тока:

  • - при частотах синусоидального сигнала, равных: 0,8; 50; 100; 150; 200 Гц;

  • - амплитудах сигнала Aui и Aii, равных: 0, 25 %, 50 %, 75 % и 100 % Аитах или Aimax.

Для каждой проверяемой точки по амплитуде и частоте делают 4 отсчета показаний выходного сигнала Nppij, и Nrmsij j = 1, 2, 3, 4, соответствующие 4-м запускам ИК и оценивают результаты проверки погрешности.

За оценку приведенной погрешности yi, ИК канала размаха сигнала от вибродатчика в i-й проверяемой точке принимают значение, вычисляемое по формуле:

yppi = max

Nppi-Zppi D

x 100,

(13)

где Nppi - значение размаха вибропараметра, измеренное ИК ПТК;

Zppi - номинальное значение размаха вибропараметра, соответствующее Аидейств1 или Ащействц равное:

ИЛИ

Zppi = D

Лидейств!

Аидепсгвтах

Aui

Аитах'

(14)

Zppi = D

Л1действ1

/Пдействтах

АН

Aimax’

где D - диапазон измерений размаха вибропараметра.

За оценку приведенной погрешности yrmsi, %, ИК канала СКЗ сигнала от вибродатчика в i-й проверяемой точке принимают значение, вычисляемое по формуле:

yrmsi = max

|Nrmsi-Zrmsi| Drms

* 100,

(15)

где Nrmsi - значение СКЗ сигнала, измеренное ИК ПТК;

Drms - диапазон измерений СКЗ вибропараметра, равный:

D

Drms=^-;                             (16)

Zrmsi - номинальное значение СКЗ вибропараметра, соответствующее Aui или Aii,

равное:

„    . Drms*Aui „    . Drms*Aii

Zrmsi =-------или Zrmsi = —:----                     (l /)

Aumax              Avmax

Результаты проверки погрешности ИК размаха и СКЗ вибропараметра считают положительными, если в каждой из проверяемых точек выполнятся неравенство: lYPP'l <lYPP°l

И

|yrmsi| < |yrmso|,

где урро - предел допускаемой приведенной погрешности измерения размаха

yrmso - предел допускаемой приведенной погрешности измерения СКЗ

Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации должны соответствовать указанным в описании типа на СИУ ВЗ.

8.5 Идентификация программного обеспечения

Поверка СИУ ВЗ проводится в форме подтверждения тому ПО, которое было задокументировано (внесено в базу данных) при испытаниях в целях утверждения типа.

Процедура соответствия сводится к сравнению идентификационных данных ПО СИУ ВЗ с данными, которые внесены в описание типа.

СИУ ВЗ считается поверенной, если идентификационные данные СИУ ВЗ совпадают с данными, указанными в таблице 5.

Таблица 5 - Идентификационные данные программного обеспечения СИУ ВЗ

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО АСОКУ

Номер версии

(идентификационный номер ПО), не ниже

3.15РО20

Цифровой идентификатор ПО

-

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 9.1 При положительных результатах поверки оформляют свидетельство о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815.

  • 9.2 Знак поверки наносится на свидетельство о поверке.

  • 9.3 Отрицательные результаты поверки оформляют извещением о непригодности по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, свидетельство о предыдущей поверке аннулируют.

ПРИЛОЖЕНИЕ А

Таблица А.1 - Перечень ИК СИУ ВЗ и их метрологические характеристики

Измерительный канал

Первичный измерительный преобразователь

ПТК «Виброконт» (регистр. № 76891-19)

Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации при доверительной вероятности Р=0,95

Идентифи кационный номер в системе

Контролируемый технологический параметр

Наименование

ПИП, регистр.№

Диапазон измерений

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Диапазон входного сигнала

Пределы допускаемой погрешности в рабочих условиях эксплуатации

TA1/DB1

TA2/DB1 ГАЗ/DB 1

TA4/DB1

TA5/DB1

TA6/DB1

Бой вала в районе генераторного подшипника (левый берег)

Прибор для измерения линейного перемещения ВК-316ОС.04,

№ 56322-14

от 1 000 до 5000 мкм (мгновенные значения)

А = ±0,15 мм

от 4 до

20 мА

у = ±0,3 %

¥ = ±4,14%

от 30 до 4000 мкм (размах)

от 0 до

8 мА

¥ = ±1,5%

у = ±4,44 %

TA1/DB2

TA2/DB2

TA3/DB2

TA4/DB2

TA5/DB2

TA6/DB2

Бой вала в районе генераторного подшипника (верхний бьеф)

Прибор для измерения линейного перемещения ВК-316ОС.04,

№56322-14

от 1000 до 5000 мкм (мгновенные значения)

А = ±0,15 мм

от 4 до

20 мА

у = ±0,3 %

у = ±4,14%

от 30 до 4000 мкм (размах)

от 0 до

8 мА

¥ = ±1,5%

у = ±4,44 %

TA1/DB3

TA2/DB3

TA3/DB3

TA4/DB3

TA5/DB3

TA6/DB3

Вертикальное биение зеркала подпятника (левый берег)

Прибор для измерения линейного перемещения ВК-316ОС.04,

№56322-14

от 1000 до 5000 мкм (мгновенные значения)

А = ±0,15 мм

от 4 до

20 мА

Y = ±0,3 %

¥ = ±4,14%

от 30 до 4000 мкм (размах)

от 0 до

8 мА

¥ = ±1,5%

у = ±4,44 %

Измерительный канал

Первичный измерительный преобразователь

ПТК «Виброконт» (регистр. № 76891-19)

Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации при доверительной вероятности Р=0,95

Номер

Наименование сигнала

Наименование ПИП, регистр.№

Диапазон измерений

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Диапазон входного сигнала

Пределы допускаемой погрешности в рабочих условиях эксплуатации

TA1/DB4

TA2/DB4

TA3/DB4

TA4/DB4

TA5/DB4

TA6/DB4

Вертикальное биение зеркала подпятника (верхний бьеф)

Прибор для измерения линейного перемещения ВК-316ОС.04, №56322-14

от 1 000 до 5000 мкм (мгновенные значения)

А = ±0,15 мм

от 4 до

20 мА

у = ±0,3 %

у = ±4,14%

от 30 до 4000 мкм (размах)

от 0 до

8 мА

у = ±1,5%

у = ±4,44%

TA1/DB7

TA2/DB7

TA3/DB7

TA4/DB7

TA5/DB7

TA6/DB7

Биение вала в районе турбинного подшипника (левый берег)

Прибор для измерения линейного перемещения ВК-316ОС.04, №56322-14

от 1000 до 5000 мкм (мгновенные значения)

А = ±0,15 мм

от 4 до

20 мА

Y = ±0,3 %

Y = ±4,14%

от 30 до 4000 мкм (размах)

от 0 до

8 мА

Y = ±l,5%

у = ±4,44 %

TA1/DB8

TA2/DB8

TA3/DB8

TA4/DB8

TA5/DB8

TA6/DB8

Биение вала в районе турбинного подшипника (верхний бьеф)

Прибор для измерения линейного перемещения ВК-316ОС.04,

№56322-14

от 1000 до 5000 мкм (мгновенные значения)

А = ±0,15 мм

от 4 до

20 мА

Y = ±0,3%

Y = ±4,14%

от 30 до 4000 мкм (размах)

от 0 до

8 мА

Y = ±l,5%

у = ±4,44 о

Измерительный канал

Первичный измерительный преобразователь

ПТК «Виброконт» (регистр. № 76891-19)

Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации при доверительной вероятности Р=0,95

Номер

Наименование сигнала

Наименование ПИП, регисгр.№

Диапазон измерений

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Диапазон входного сигнала

Пределы допускаемой погрешности в рабочих условиях эксплуатации

TA1/DV1

ГА2/ОУ1

ГАЗ/DVl

TA4/DV1

TA5/DV1 ГАб/DVl

Радиальная вибрация корпуса генераторного подшипника (левый берег)

Преобразователь виброперемещения

ИВП-05-0,8/200, №47052-11

от -500 до +500 мкм (мгновенные значения)

5 = ±8,24%

от -5 до +5 В

у = ±0,3 %

Y = ±9,07 %

от 2,5 до

353,6 мкм (СКЗ)

от 0 до

3,54 В

у = ±2%

Y = ±9,33%

TA1/DV2

TA2/DV2

TA3/DV2

TA4/DV2

TA5/DV2

TA6/DV2

Радиальная вибрация корпуса генераторного подшипника (верхний бьеф)

Преобразователь виброперемещения

ИВП-05-0,8/200, №47052-11

от -500 до +500 мкм (мгновенные значения)

5 = ±8,24%

от -5 до +5 В

Y = ±0,3 %

Y = ±9,07 %

от 2,5 до

353,6 мкм (СКЗ)

от 0 до

3,54 В

Y = ±2%

Y = ±9,33%

TA1/DV3

TA2/DV3

TA3/DV3

TA4/DV3

TA5/DV3

TA6/DV3

Вертикальная вибрация опоры подпятника

Преобразователь виброперемещения

ИВП-05-0,8/200, №47052-11

от-500 до +500 мкм (мгновенные значения)

5 = ±8,24 %

от -5 до +5 В

Y = ±0,3 %

Y = ±9,07 %

от 2,5 до

353,6 мкм (СКЗ)

от 0 до

3,54 В

Y = ±2%

Y = ±9,33 %

Измерительный канал

Первичный измерительный преобразователь

ПТК «Виброконт» (регистр. № 76891-19)

Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации при доверительной вероятности Р=0,95

Номер

Наименование сигнала

Наименование ПИП, регистр.№

Диапазон измерений

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Диапазон входного сигнала

Пределы допускаемой погрешности в рабочих условиях эксплуатации

TA1/DV4

TA2/DV4

TA3/DV4

TA4/DV4

TA5/DV4

TA6/DV4

Радиальная вибрация корпуса турбинного подшипника (левый берег)

Преобразователь виброперемещения

ИВП-05-0,8/200, №47052-11

от -500 до +500 мкм (мгновенные значения)

у = ±8,24 %

от -5 до +5 В

у = ±0,3 %

Y = ±9,07 %

от 2,5 до

353,6 мкм (СКЗ)

от 0 до

3,54 В

Y = ±2%

Y = ±9,33%

TA1/DV5

TA2/DV5

TA3/DV5

TA4/DV5

TA5/DV5

TA6/DV5

Радиальная вибрация корпуса турбинного подшипника (верхний бьеф)

Преобразователь виброперемещения

ИВП-05-0,8/200,

№47052-11

от -500 до +500 мкм (мгновенные значения)

8 = ±8,24 %

от -5 до +5 В

Y = ±0,3 %

Y = ±9,07 %

от 2,5 до

353,6 мкм (СКЗ)

от 0 до

3,54 В

Y = ±2%

Y = ±9,33 %

TA1/DV6

TA2/DV6

TA3/DV6

TA4/DV6

TA5/DV6

TA6/DV6

Вертикальная вибрация крышки турбины

Преобразователь виброперемещения

ИВП-05-0,8/200,

№47052-11

от-500 до +500 мкм (мгновенные значения)

8 = ±8,24 %

от -5 до +5 В

Y = ±0,3%

Y = ±9,07%

от 2,5 до

353,6 мкм (СКЗ)

от 0 до

3,54 В

Y = ±2 %

Y = ±9,33%

Измерительный канал

Первичный измерительный преобразователь

ПТК «Виброконт» (регистр. № 76891-19)

Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации при доверительной вероятности

Р=0,95

Номер

Наименование сигнала

Наименование ПИП, регистр.№

Диапазон измерений

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Диапазон входного сигнала

Пределы допускаемой погрешности в рабочих условиях эксплуатации

TA1/DV7

TA2/DV7

TA3/DV7

TA4/DV7

TA5/DV7

TA6/DV7

Радиальная вибрация сердечника статора 1

Преобразователь виброперемещения ИВП-05-0,8/200, №47052-11

от -500 до +500 мкм (мгновенные значения)

5 = ±8,24%

от -5 до +5 В

у = ±0,3 %

у = ±9,07%

от 2,5 до

353,6 мкм (СКЗ)

от 0 до

3,54 В

у = ±2 %

Y = ±9,33%

TA1/DV8

TA2/DV8

TA3/DV8

TA4/DV8

TA5/DV8

TA6/DV8

Радиальная вибрация сердечника статора 2

Преобразователь виброперемещения ИВП-05-0,8/200, №47052-11

от -500 до +500 мкм (мгновенные значения)

5 = ±8,24 %

от -5 до +5 В

Y = ±0,3 %

Y = ±9,07 %

от 2,5 до

353,6 мкм (СКЗ)

от 0 до

3,54 В

у = ±2%

Y = ±9,33 %

TA1/DV9

rA2/DV9

TA3/DV9

TA4/DV9

TA5/DV9

TA6/DV9

Радиальная вибрация сердечника статора 3

Преобразователь виброперемещения ИВП-05-0,8/200, №47052-11

от -500 до +500 мкм (мгновенные значения)

5 = ±8,24 %

от -5 до +5 В

Y = ±0,3%

Y = ±9,07%

от 2,5 до

353,6 мкм (СКЗ)

от 0 до

3,54 В

Y = ±2%

Y=±9,33 %

Измерительный канал

Первичный измерительный преобразователь

ПТК «Виброконт» (регистр. № 76891-19)

Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации при доверительной вероятности Р=0,95

Номер

Наименование сигнала

Наименование ПИП, регистр.№

Диапазон измерений

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Диапазон входного сигнала

Пределы допускаемой погрешности в рабочих условиях эксплуатации

TA1/DV10

TA2/DV10

ГАЗ/DVIO

TA4/DV10

TA5/DV10

ГАб/DVlO

Радиальная вибрация сердечника статора 4

Преобразователь виброперемещения ИВП-05-0,8/200, №47052-11

от-500 до +500 мкм (мгновенные значения)

5 = ±8,24 %

от -5 до +5 В

у = ±0,3%

Y = ±9,07%

от 2,5 до

353,6 мкм (СКЗ)

от 0 до

3,54 В

у = ±2%

Y = ±9,33%

TAl/DVll TA2/DV11 ГАЗ/DVll TA4/DV11

ГА5/ОУ11 ГАб/DVl 1

Радиальная вибрация сердечника статора 5

Преобразователь виброперемещения

ИВП-05-0,8/200, №47052-11

от -500 до +500 мкм (мгновенные значения)

5 = ±8,24%

от -5 до +5 В

Y = ±0,3 %

Y = ±9,07 %

от 2,5 до

353,6 мкм (СКЗ)

от 0 до

3,54 В

Y = ±2%

Y = ±9,33 %

TA1/DV12

TA2/DV12

TA3/DV12

TA4/DV12

TA5/DV12

ГАб/DVl 2

Радиальная вибрация сердечника статора 6

Преобразователь виброперемещения ИВП-05-0,8/200, №47052-11

от -500 до +500 мкм (мгновенные значения)

5 = ±8,24 %

от -5 до +5 В

Y = ±0,3%

Y = ±9,07%

от 2,5 до

353,6 мкм (СКЗ)

от 0 до

3,54 В

Y = ±2%

Y = ±9,33%

Примечания:

  • 1 - у - погрешность, приведенная к диапазону измерений, %;

  • 2 - 5 - относительная погрешность, %;

З-Д - абсолютная погрешность;

  • 4 - в частотном диапазоне от 0,8 до 200 Гц;

  • 5 - СКЗ - среднеквадратическое значение;

  • 6 - для ПК мгновенных значений приведены диапазоны входного сигнала силы и напряжения постоянного тока;

  • 7 - для ИК СКЗ приведены диапазоны входного сигнала напряжения переменного тока;

  • 8 - для ИК размаха приведены диапазоны входного сигнала силы переменного тока.

Таблица А.2 - Технические характеристики СИУ ВЗ

Наименование характеристики

Значение характеристики

Параметры электропитания:

  • - напряжение постоянного тока, В

  • - напряжение переменного тока, В

  • - частота, Гц

от 110 до 250

от 187 до 264

от 47,63 до 61

Рабочие условия эксплуатации ПИП нижнего уровня СИУ ВЗ:

  • - температура окружающей среды, °C

  • - приборы для измерения линейного перемещения ВК-316ОС.04

  • - преобразователи виброперемещения ИВП-05-0,8/200

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, кПа

от +5 до +110 от -10 до +70

80

от 66 до 108

Рабочие условия эксплуатации аппаратуры и оборудования среднего уровня СИУ ВЗ:

  • - температура окружающей среды, °C

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, кПа

от 0 до +40

80

от 66 до 108

Рабочие условия эксплуатации оборудования верхнего уровня СИУ ВЗ:

  • - температура окружающей среды, °C

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, кПа

от+15 до +35 от 30 до 75 (без конденсации) от 84,6 до 106,7

Срок службы, лет, не менее

16

19

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
