Руководство по эксплуатации «Термопреобразователи сопротивления ВЗЛЕТ ТПС» (В65.00-00.00 РЭ)

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

В65.00-00.00 РЭ

Россия, Санкт-Петербург

Система менеджмента качества ЗАО «ВЗЛЕТ» соответствует требованиям ГОСТ Р ИСО 9001-2008 (сертификат соответствия № РОСС RU^C09.K00816) и международному стандарту ISO 9001:2008 (сертификат соответствия № RU-00816)

❖ ❖ ❖

ЗАО «ВЗЛЕТ»

ул. Мастерская, 9, г. Санкт-Петербург, РОССИЯ, 190121 факс (812) 714-71-38 E-mail: mail@vzljot.ru www.vzljot.ru

Call-центр я 8-800-333-888-7

бесплатный звонок оператору

для соединения со специалистом по интересующему вопросу

ВВЕДЕНИЕ

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

• 1. ОПИСАНИЕ И РАБОТА

  • 1.1. Назначение

  • 1.2. Технические характеристики

  • 1.3. Метрологические характеристики

  • 1.4. Состав

  • 1.5. Устройство и работа

  • 1.6. Маркировка

• 2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

• 3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• 4. УПАКОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

• 5. МЕТОДИКА ПОВЕРКИ

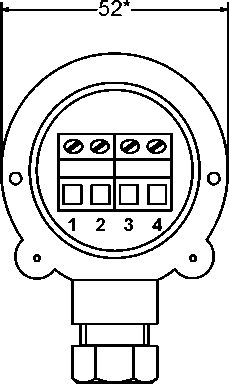

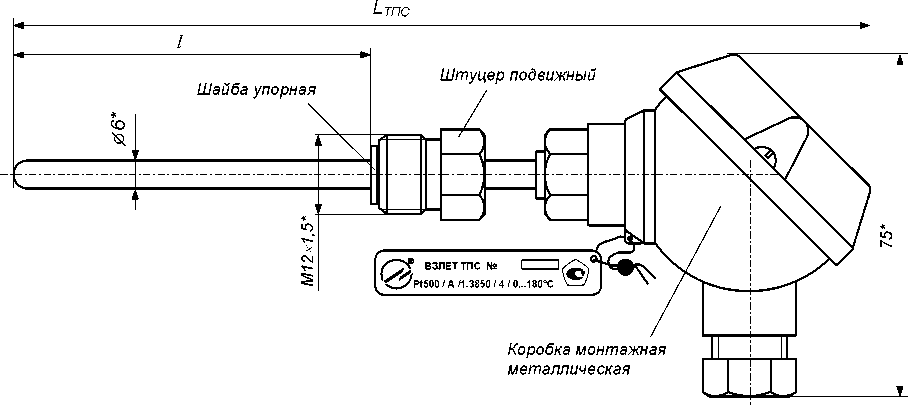

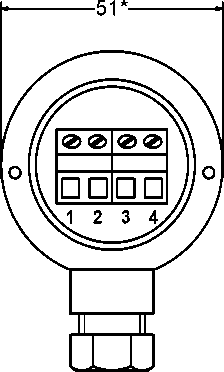

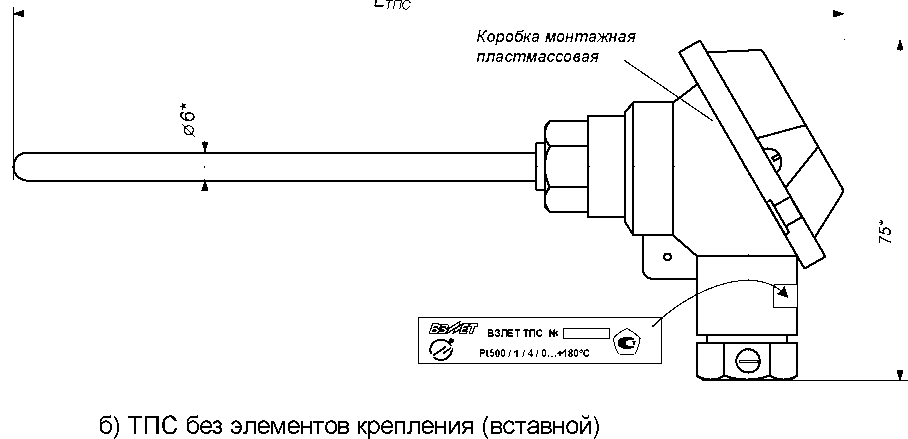

ПРИЛОЖЕНИЕ А. Вид термопреобразователя

ПРИЛОЖЕНИЕ Б. Монтаж ТПС на трубопроводе

ПРИЛОЖЕНИЕ В. Протокол поверки

Настоящий документ распространяется на термопреобразователи сопротивления «ВЗЛЕТ ТПС» и предназначен для ознакомления с их устройством и порядком эксплуатации.

В связи с постоянной работой над усовершенствованием изделия возможны отличия от настоящего руководства, не влияющие на метрологические характеристики и функциональные возможности термопреобразователя сопротивления (ТПС).

ПЕРЕЧЕНЬ ПРИНЯТЫХ СОКРАЩЕНИЙ

НСХ - номинальная статическая характеристика преобразования; ТПС - термопреобразователь сопротивления;

СКО - среднее квадратическое отклонение.

* * *

♦ Термопреобразователь сопротивления «ВЗЛЕТ ТПС» зарегистрирован в Государственном реестре средств измерений РФ под № 21278-11 (сертификат об утверждении типа средств измерений Ри.С.32.006.А № 43056).

Удостоверяющие документы размещены на сайте www.vzljot.ru

• I. Изготовитель гарантирует соответствие термопреобразователей сопротивления «ВЗЛЕТ ТПС» с номинальной статической характеристикой Pt500 техническим условиям в пределах гарантийного срока 72 месяца с даты первичной поверки при соблюдении следующих условий:

а) хранение, транспортирование, монтаж и эксплуатация изделия осуществляются в соответствии с эксплуатационной документацией на изделие;

б) монтаж и пусконаладочные работы выполнены в течение 15 месяцев с даты первичной поверки с отметкой в паспорте изделия;

в) в течение месяца с момента ввода изделия в эксплуатацию заключен договор обслуживания с любым сервисным центром ЗАО «ВЗЛЕТ» с отметкой в паспорте изделия.

При несоблюдении условия пункта 1в гарантийный срок эксплуатации составляет 12 месяцев с даты первичной поверки изделия.

При несоблюдении условий пункта 1б гарантийный срок эксплуатации составляет 15 месяцев с даты первичной поверки изделия.

ПРИМЕЧАНИЕ. Дата ввода изделия в эксплуатацию и дата постановки на сервисное обслуживание указываются в паспорте на изделие в разделе «Отметки о проведении работ», заверяются подписью ответственного лица и печатью сервисного центра.

• II. Изготовитель гарантирует соответствие термопреобразователей сопротивления «ВЗЛЕТ ТПС» с номинальной статической характеристикой Pt100 техническим условиям в пределах гарантийного срока 21 месяца с даты первичной поверки при соблюдении следующих условий:

а) хранение, транспортирование, монтаж и эксплуатация изделия осуществляются в соответствии с эксплуатационной документацией на изделие;

б) монтаж и пусконаладочные работы выполнены в течение 15 месяцев с даты первичной поверки с отметкой в паспорте изделия.

При несоблюдении условия пункта 11б гарантийный срок эксплуатации составляет 15 месяцев с даты первичной поверки изделия.

• III. Гарантийный срок продлевается на время выполнения гарантийного ремонта (без учета времени его транспортировки), если срок проведения гарантийного ремонта превысил один календарный месяц.

• IV. Изготовитель не несет гарантийных обязательств в следующих случаях:

а) отсутствует паспорт на изделие с заполненным разделом «Свидетельство о приемке»;

б) изделие имеет механические повреждения;

в) изделие хранилось, транспортировалось, монтировалось или эксплуатировалось с нарушением требований эксплуатационной документации на изделие;

г) отсутствует или повреждена пломба с поверительным клеймом;

д) изделие или его составная часть подвергалось разборке или доработке.

* * *

Неисправное изделие для выполнения гарантийного ремонта направляется в региональный или головной сервисный центр.

Информация по сервисному обслуживанию представлена на сайте http: www.vzljot.ru в разделе Поддержка / Сервис.

• 1.1. Назначение

Термопреобразователи сопротивления «ВЗЛЕТ ТПС» предназначены для измерения температуры и разности температур путем погружения в жидкую, газообразную или сыпучую среду и могут применяться в теплоэнергетике, химической, пищевой и других отраслях промышленности.

ТПС могут использоваться в составе теплосчетчиков, измерительных систем, автоматизированных систем управления технологическими процессами и т.д.

• 1.2. Технические характеристики

  • 1.2.1. Основные технические характеристики ТПС приведены в табл.1.

Таблица 1

• 1.2.2. ТПС соответствуют требованиям ГОСТ 52931-2008 по устойчивости:

• - к механическим воздействиям - группе N3;

• - к климатическим воздействиям - группе Д3 (температура окружающего воздуха от минус 50 до 100 °С, влажность до 95 % при температуре не более 35 °С, без конденсации влаги);

• - к атмосферному давлению - группе Р2.

Степень защиты ТПС соответствует коду IP65 по ГОСТ 14254.

• 1.3. Метрологические характеристики

1.3.1. Пределы допускаемой абсолютной погрешности измерения температуры t (⁰C) одиночным термопреобразователем:

• 1.4. Состав

  • 1.4.1. Комплект поставки изделия приведен в табл.2.

Таблица 2

ПРИМЕЧАНИЯ.

1. Комплект может включать согласованную пару или одиночный ТПС.

• 2. Количество входящих определяется составом комплекта ТПС.

• 3. Вид бобышки: прямая или наклонная - по заказу.

• 1.4.2. Эксплуатационная документация и карты заказа на данное изделие и другую продукцию, выпускаемую фирмой «ВЗЛЕТ», размещены на сайте по адресу www.vzljot.ru.

• 1.5. Устройство и работа

• 1.5.1. Принцип действия ТПС основан на использовании зависимости электрического сопротивления материала чувствительного элемента от температуры.

• 1.5.2. Резистор чувствительного элемента выполнен напылением или в виде спирали из платиновой проволоки и помещен в защитную оболочку. Выводы резистора подключены попарно к четырем проводникам. Схема соединений ТПС представлена на рис.1.



• 1.5.3. Конструктивно ТПС изготавливаются с монтажной коробкой, которая может быть выполнена из пластмассы или силумина. Внешний вид и массогабаритные характеристики ТПС приведены в Приложении А.

• 1.6. Маркировка

Маркировка термопреобразователя сопротивления «ВЗЛЕТ ТПС» содержит:

• - товарный знак предприятия - изготовителя;

• - знак утверждения типа;

• - условное обозначение типа изделия;

• - заводской номер;

• - условное обозначение НСХ;

• - класс согласованной пары для ТПС из состава согласованной пары или класс допуска для одиночного ТПС;

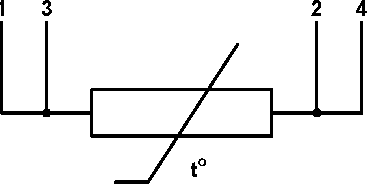

• - обозначение схемы соединений;

• - диапазон значений измеряемой температуры.

• 2.1. Эксплуатация ТПС должна производиться в условиях воздействующих факторов, не превышающих допустимых значений, оговоренных в п.1.2.2.

• 2.2. Монтаж ТПС и подготовка к эксплуатации должны осуществляться в соответствии с настоящим руководством и эксплуатационной документацией на прибор, в комплекте с которым используются ТПС.

Варианты монтажа ТПС на трубопроводе, а также вид поставляемых бобышек, привариваемых на трубопровод, приведены в Приложении Б.

• 2.3. Для монтажа ТПС на трубопроводе с повышенной вибрацией или пульсацией потока могут поставляться усиленные гильзы.

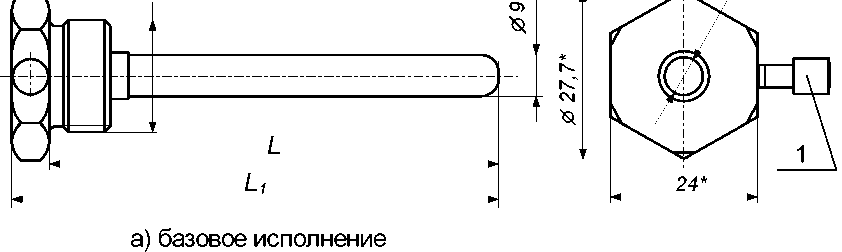

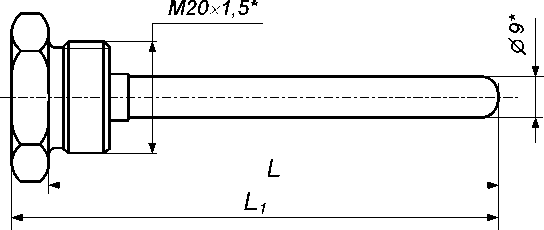

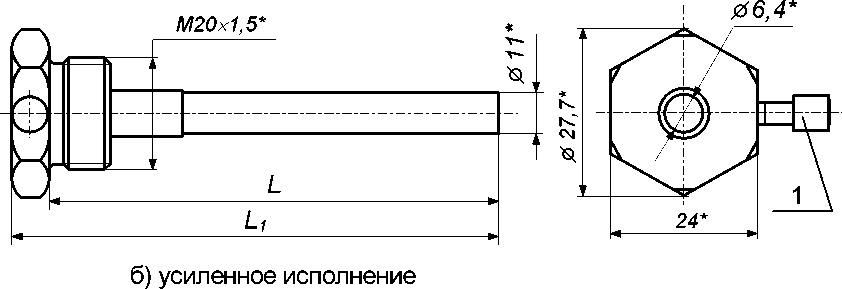

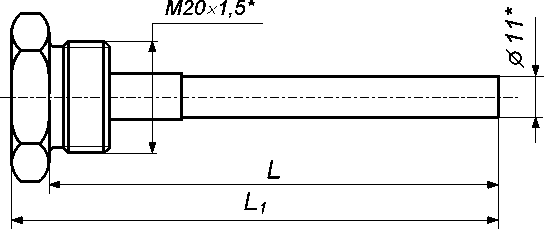

Вид и размеры гильз, поставляемых по заказу, приведены в Приложении А.

Для измерения температуры окружающего воздуха допускается использовать ТПС без защитной гильзы.

• 2.4. После завершения монтажа крышку монтажной коробки ТПС следует опломбировать, а трубопровод в месте установки ТПС и узел крепления ТПС - теплоизолировать (рис.Б.1).

• 3.1. Введенный в эксплуатацию ТПС рекомендуется подвергать периодическому осмотру с целью контроля:

- работоспособности термопреобразователя в составе изделия;

- соблюдения условий эксплуатации термопреобразователя;

- отсутствия внешних повреждений;

- надежности электрических и механических соединений.

Периодичность осмотра зависит от условий эксплуатации. Как правило, она определяется периодичностью осмотра изделия, в состав которого входит ТПС.

• 3.2. Несоблюдение условий эксплуатации термопреобразователей в соответствии с разделом 1.2.2, а также внешние повреждения термопреобразователя могут вызвать отказ прибора либо увеличение погрешности измерения. При появлении внешнего повреждения изделия или кабеля связи необходимо обратиться в сервисный центр (региональное представительство) или к изготовителю изделия для определения возможности его дальнейшей эксплуатации.

• 3.3. В случае необходимости замены одного ТПС из согласованной пары необходимо заменить согласованную пару целиком.

• 3.4. Отправка изделия для проведения поверки либо ремонта должна производиться с паспортом.

В сопроводительных документах необходимо указывать почтовые реквизиты, телефон и факс отправителя, а также способ и адрес обратной доставки.

• 4.1. Термопреобразователи сопротивления, укомплектованные в соответствии с таблицей 2, упаковываются в индивидуальную тару категории КУ-2 по ГОСТ 23170 (коробка из гофрированного картона).

• 4.2. Хранение ТПС должно осуществляться в упаковке изготовителя в сухом отапливаемом помещении в соответствии с условиями хранения 1 согласно ГОСТ 15150. В помещении для хранения не должно быть токопроводящей пыли, паров кислот, щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию.

ТПС не требуют специального технического обслуживания при хранении.

• 4.3. ТПС могут транспортироваться автомобильным, речным, железнодорожным и авиационным транспортом (кроме негерметизированных отсеков) при соблюдении следующих условий:

- транспортировка осуществляется в заводской таре;

- отсутствует прямое воздействие влаги;

• - температура не выходит за пределы от минус 30 до 50 °С;

• - влажность не превышает 95 % при температуре до 35 °С;

• - вибрация в диапазоне от 10 до 500 Гц с амплитудой до 0,35 мм или ускорением до 49 м/с²;

• - удары со значением пикового ускорения до 98 м/с²;

• - уложенные в транспорте изделия закреплены во избежание падения и соударений.

Методика поверки термопреобразователей сопротивления «ВЗЛЕТ ТПС» утверждена ГЦИ СИ ВНИИР. Межповерочный интервал - 4 года.

Термопреобразователи сопротивления «ВЗЛЕТ ТПС» проходят первичную поверку при выпуске из производства и после ремонта, периодические - в процессе эксплуатации.

При проведении поверки необходимо выполнить операции, приведенные в табл.3.

Таблица 3

* - проводится только для согласованных пар термопреобразователей сопротивления

Результаты поверки заносятся в протокол. Рекомендуемая форма протокола приведена в Приложении В.

При проведении поверки должны применяться средства поверки, приведенные в табл. 4.

Таблица 4

ПРИМЕЧАНИЕ. Допускается применение другого оборудования, приборов и устройств с метрологическими характеристиками, не уступающими характеристикам средств измерения и вспомогательного оборудования, приведенным в данной таблице. При отсутствии указанных приборов, в исключительных случаях, по согласованию с представителем территориального органа Росстандарта, выполняющего поверку, допускается применение приборов и оборудования с характеристиками, достаточными для получения достоверного результата поверки.

К проведению поверки допускаются лица, аттестованные в качестве поверителя, изучившие эксплуатационную документацию на ТПС и средства их поверки, имеющие опыт поверки средств измерений температуры, а также прошедшие инструктаж по технике безопасности в установленном порядке.

При проведении поверки должны соблюдаться «Правила технической эксплуатации электроустановок потребителей» и «Межотраслевые правила по охране труда (Правила безопасности) при эксплуатации электроустановок», утвержденные Госэнергонадзором, и требования, установленные ГОСТ 12.2.007.0.

• 5.5.1. При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха от 15 до 30 °С;

• - относительная влажность окружающего воздуха от 30 до 80 %;

• - атмосферное давление от 84,0 до 106,7 кПа.

При измерениях сопротивления ток должен быть таким, чтобы мощность не превышала 0,1 мВт.

• 5.5.2. Все применяемые средства измерений должны иметь действующие свидетельства или отметки о поверке.

• 5.6.1. Перед проведением поверки проверяют наличие: инструкций по эксплуатации средств поверки. аттестатов испытательного оборудования, свидетельств о поверке средств измерений, паспорта, клейма или свидетельства о предыдущей поверке ТПС.

Все средства поверки должны быть подготовлены к работе в соответствии с инструкциями по их эксплуатации. Должно быть обеспечено правильное заземление приборов и должны быть выполнены все требования безопасности.

• 5.6.2. Экспериментальная оценка неопределенности единичного измерения сопротивления в условиях конкретной поверочной лаборатории.

  • 5.6.2.1. Неопределенность единичного измерения сопротивления определяют при температурах, близких к градуировочным точкам, отдельно для термопреобразователей различных номинальных сопротивлений, поверяемых в данной лаборатории. Допускается использовать термостатированные меры сопротивления с номинальными значениями, близкими к номинальным значениям поверяемых термопреобразователей.

  • 5.6.2.2. Рекомендуется проводить измерения в реперной точке в нулевом термостате при 0 °С или в высокостабильном жидкостном термостате (нестабильность не более ±0,002 °С). Проводят не менее 50 отсчетов сопротивления и рассчитывают среднее квадратическое отклонение (СКО) результата измерения. Для автоматических цифровых мостов необходимо использовать те же параметры при проведении каждого измерения (время интегрирования, время отсчета и т.п.), что и при

проведении поверки. Значение СКО u(r_lab) рассчитывают либо автоматически измерительным мостом, либо, при регистрации поверителем отдельных отсчетов, по формуле:

где N_lab - число отсчетов сопротивления термопреобразователя; R_i - результат i-го отсчета;

R_s - среднее значение сопротивления.

• 5.7.1. Внешний осмотр

При внешнем осмотре должно быть установлено соответствие поверяемого термопреобразователя сопротивления следующим требованиям:

• - защитная арматура, контактные колодки и выводные проводники термопреобразователя сопротивления не должны иметь видимых повреждений;

• - резьба на штуцере термопреобразователя сопротивления не должна иметь повреждений;

• - маркировка должна быть четкой.

При нарушении приведенных выше требований термопреобразователи сопротивления к поверке не допускаются.

• 5.7.2. Опробование

Омметром измеряется сопротивление каждого термопреобразователя сопротивления между выходными контактами 1 (3) и 2 (4). Показания омметра должны быть в пределах 550 ± 50 Ом для ТПС с НСХ Pt500 и 110±10 Ом для ТПС с НСХ Pt100, что свидетельствует о целостности электрических цепей ТПС.

• 5.7.3. Проверка электрического сопротивления изоляции при температуре (20±5) °С.

  • 5.7.3.1. Подключают клеммы прибора для измерения электрического сопротивления к выводам и защитному корпусу ТПС. Подают измерительное напряжение 100 В.

  • 5.7.3.2. Показания снимают в течение 10 с после подачи напряжения и фиксируют минимальное значение сопротивления. Сопротивление изоляции ТПС должно быть не менее 100 МОм. ТПС, не удовлетворяющие этому требованию, к дальнейшей поверке не допускают.

• 5.7.4. Проверка отклонения сопротивления термометров сопротивления от номинальной статической характеристики при температуре от минус 5 °С до плюс 30 °С.

Проверку отклонения сопротивления ТПС от НСХ выполняют сличением с эталонным [образцовым] термометром при температуре в диапазоне от минус 5 °С до плюс 30 °С в жидкостных термостатах или при температуре 0 °С в нулевом термостате или сосуде Дьюара, заполненном смесью льда и воды.

• 5.7.4.1. Сличение с эталонным [образцовым] термометром сопротивления в жидкостном термостате

  • 5.7.4.1.1. Эталонный ТПС и поверяемые ТПС помещают в рабочий объем термостата на глубину не менее минимальной глубины погружения, указанной в паспорте на ТПС. Если монтажная длина поверяемых ТПС более минимальной глубины погружения эталонного [образцового] термометра сопротивления или равна ей, то чувствительные элементы всех ТПС должны находиться на одном уровне. Если монтажная длина поверяемых ТПС менее минимальной глубины погружения эталонного [образцового] термометра сопротивления, то ТПС погружают в термостат на монтажную длину и в результат измерения вводят поправку на перепад температуры между средними точками чувствительных элементов поверяемых и эталонного [образцового] термометра сопротивления (по 5.7.6.7).

  • 5.7.4.1.2. Поверяемые ТПС подключают к измерительной установке в соответствии со схемой соединения внутренних проводов ТПС и схемами внешних электрических подключений приборов. Необходимо строго соблюдать инструкцию по подключению и заземлению электроизмерительной аппаратуры. Подключение ТПС к переключателям должно обеспечивать надежный электрический контакт. Поверхность наконечников и выводных проводов ТПС должна быть очищена от пленки оксидов. Измерительный ток должен соответствовать указанному в документации на ТПС. При использовании электроизмерительной установки постоянного тока должна быть обеспечена компенсация паразитных термоэлектродвижущих сил (ТЭДС) во время измерений, например путем переключения направления тока.

  • 5.7.4.1.3. После достижения стабильного состояния (сопротивление ТПС не изменяется более чем на 1/10 допуска за 5 мин) проводят цикл измерений: измеряют температуру эталонным ТПС, затем последовательно измеряют сопротивление поверяемых ТПС и вновь повторяют измерение эталонным ТПС. При использовании автоматических мостов результат каждого измерения должен быть получен как среднее арифметическое значение не менее чем из пяти отсчетов. Цикл измерений повторяют не менее двух раз. Температура эталонного термометра за все время измерений не должна измениться более чем на 1/5 допуска поверяемых ТПС.

  • 5.7.4.1.4. По данным измерений рассчитывают среднее арифметическое значение и размах температуры в термостате, средние значения сопротивлений поверяемых ТПС. Допускается использовать самостоятельное или входящее в комплект поставки средств поверки аттестованное программное обеспечение, предназначенное для автоматизации процессов градуировки и поверки термопреобразователей сопротивления, обработки и хранения результатов.

  • 5.7.4.1.5. Расчет расширенной неопределенности результата измерения проводят по методике, изложенной в разделе 5.7.6.

5.7.4.2. Сличение с эталонным [образцовым] термометром сопротивления при температуре 0°С

• 5.7.4.2.1. Для определения сопротивления ТПС при 0 °С рекомендуется использовать термостат или сосуд Дьюара, заполненный смесью мелкодробленого льда и охлажденной воды. Лед должен быть увлажнен и уплотнен по всей массе, чтобы в смеси льда и воды не было пузырей воздуха и излишка воды.

• 5.7.4.2.2. Толщина слоя льдоводяной смеси, окружающей термометры, не должна быть менее 30 мм.

• 5.7.4.2.3. После достижения стабильного состояния проводят измерение температуры эталонным ТПС, затем последовательно измеряют сопротивление поверяемых ТПС. Необходимо провести не менее 10 отсчетов сопротивления для каждого ТПС. По полученным данным рассчитывают среднее арифметическое значение сопротивления ТПС и СКО среднего арифметического значения.

• 5.7.4.2.4. Расчет расширенной неопределенности результата измерений проводят по методике, изложенной в разделе 5.7.6.

5.7.4.3. Критерий годности термометра сопротивления

ТПС считают годным и допускают к дальнейшей поверке в том случае, если отклонение его сопротивления от НСХ с учетом расширенной неопределенности результата измерения не превышает допуск соответствующего класса, т.е. выполнены одновременно два неравенства:

где R_k(t_x) - среднее значение сопротивления поверяемого ТПС, Ом;

t_x - средняя температура, измеренная эталонным ТПС, °С;

R^A) - значение сопротивления ТПС по НСХ при температуре t_x, Ом;

U - расширенная неопределенность результата измерения сопротивления ТПС, рассчитанная по методике, изложенной в разделе 5.7.6, Ом;

dR/dt - чувствительность ТПС по НСХ при температуре tx, Ом/°С;

±At_x - пределы допускаемой абсолютной погрешности измерения температуры, °С.

• 5.7.5. Проверка отклонения сопротивления ТПС от номинальной статической характеристики при температуре от 90 °С до 103 °С.

Проверку проводят сличением с эталонным [образцовым] термометром сопротивления в жидкостном или паровом термостате по методике, изложенной в 5.7.4.1.

Для проведения измерений ТПС помещается в паровой термостат. Определение сопротивления ТПС при температуре кипения воды выполняется после установления состояния теплового равновесия между ТПС и насыщенными парами кипящей воды.

Критерий годности - по 5.7.4.3.

Примечание. Температура кипения воды может измеряться эталонным термометром или вычисляется по показаниям барометра по формуле:

t₀ = 99.974 + 28.0216^^Р -1) - 11.642^^P -1)² + 7.1(-^P -1)³

^p0         ^p0       ^p0

где р0 = 101325Па,

р - измеренное барометром значение атмосферного давления (с учётом поправок, если они указаны в свидетельстве о поверке), Па.

• 5.7.6. Расчет расширенной неопределенности поверки термометров сопротивления в термостате или калибраторе

  • 5.7.6.1. Суммарную стандартную и расширенную неопределенность поверки ТПС рассчитывают для каждой температуры поверки. При расчете суммарной неопределенности поверки учитывают неопределенность измерений температуры эталонным [образцовым] термометром и неопределенность измеренного значения сопротивления поверяемого термометра.

  • 5.7.6.2. Для расчета используют данные, полученные при проведении измерений, данные, полученные при предварительной экспериментальной оценке неопределенности, связанной со случайными эффектами при измерении в конкретной поверочной лаборатории, а также данные, приведенные в свидетельствах о поверке средств измерений: термостата, калибратора, реперной точки, эталонного термометра и измерительной установки.

  • 5.7.6.3. Значение температуры, определенное по показаниям эталонного термометра сопротивления, рассчитывают по формуле:

tx = ts(Rs),

где t_s(R_s) - среднее арифметическое значение из результатов измерения температуры, определяемое по формуле:

₁N

ts(Rs) = SURJ

N j=i где N - число измерений сопротивления эталонного термометра сопротивления, выполненных при градуировке;

R_si - значение сопротивления эталонного термометра сопротивления при i-м измерении;

t(R_si) - значение температуры, соответствующее i-му измерению, рассчитанное по интерполяционной зависимости сопротивление -температура, приведенной в свидетельстве о поверке эталонного термометра сопротивления.

ПРИМЕЧАНИЕ. При использовании эталонных термометров других типов среднее значение температуры определяют по показаниям соответствующих установок и с учетом соответствующих индивидуальных интерполяционных зависимостей.

• 5.7.6.4. Бюджет неопределенности для температуры, измеренной эталонным термометром, включает в себя следующие составляющие:

  • 5.7.6.4.1. Стандартную неопределенность, обусловленную случайными эффектами при измерениях u(r_lab1-j), рассчитывают как СКО среднего значения результатов измерений, выполненных в одном измерительном цикле эталонным термометром сопротивления по формуле:

    ^u(riab1-j⁾ =

    u(rlab1)



    (5)

где u(r_lab1) - СКО единичного измерения сопротивления эталонного термометра сопротивления, определенное по 5.6.2;

N_j - число измерений в одном измерительном цикле.

• 5.7.6.4.2. Стандартную неопределенность, обусловленную нестабильностью температуры в термостате за время всех циклов измерений, u(t_s) рассчитывают методом по типу В по формуле: где t_max, t_min - соответственно максимальная и минимальная температура, измеренная эталонным термометром за время проведения всех измерительных циклов.

  U(ts) =

  ^tmax ^tmin

  2>/3

  (6)

• 5.7.6.4.3. Стандартную неопределенность градуировки эталонного термометра u(5t_c) рассчитывают по формуле:

u( Stc) = иэ                           (7)

где и_э - расширенная неопределенность градуировки эталонного термометра при k = 2, приведенная в свидетельстве о его поверке (или доверительная погрешность при доверительной вероятности 95 %).

• 5.7.6.4.4. Стандартную неопределенность, обусловленную неточностью электроизмерительной установки, u(5r_s) рассчитывают следующим образом:

u(Sr,) - Ul                            (8)

где U_s - расширенная неопределенность измерения при k = 2, приведенная в свидетельстве о поверке установок для измерения сопротивления.

ПРИМЕЧАНИЯ.

• 1. Если в свидетельстве о поверке установки указан предел допускаемой погрешности ± Д_пр то стандартную неопределенность рассчитывают методом по типу В (нормальное распределение) по формуле u(5r_s) = Дпр/3.

• 2. Если измерительный мост работает с внешней образцовой мерой сопротивления и известны стандартная неопределенность u_s измеряемого отношения S = R-rc/R^p, а также стандартная неопределенность градуировки меры и(5^_бр), то стандартную неопределенность измерения сопротивления ТПС u(5r_s) определяют по формуле:

u²(Sr,) - S²u²(8Ro6p) + R2₆pu2                 ⁽⁹⁾

• 5.7.6.4.5. Стандартную неопределенность, вызванную ограниченной разрешающей способностью отсчетных устройств электроизмерительной установки, u(5r_rs) оценивают по типу В по формуле:

  u(3rr_S) -

  a

  ^4,4 rs

  V3

  (10)

где а_ге - разрешающая способность установки для измерения сопротивления эталонного [образцового] термометра.

• 5.7.6.4.6. Стандартную неопределенность из-за нестабильности эталонного [образцового] термометра за межповерочный интервал u(5t_T) оценивают методом по типу В по формуле:

  (11)

u(StT) -

л/3

где ар - интервал возможного изменения сопротивления эталонного термометра в тройной точке воды в температурном эквиваленте, определенный экспериментально при периодической поверке эталонного [образцового] термометра и приведенный в свидетельстве о его поверке.

• 5.7.6.4.7. Стандартную неопределённость, вызванную отклонением температуры в термостатах от измеренной эталонными термометрами перед началом измерений u(5t_r), рассчитывают по формуле:

8t_r u(Str) = ~f=

V3

где 5t_r - максимально допустимое при проведении поверки значение отклонения температуры в рабочей камере термостата от 0 °С (при поверке в нулевом термостате) или от температуры кипения воды (при поверке в паровом термостате).

• 5.7.6.5. Составляют бюджет неопределенности измерений температуры эталонным [образцовым] термометром (см. таблицу 5).

Таблица 5

ПРИМЕЧАНИЕ. С1 - коэффициент чувствительности эталонного термометра dR/dt, Ом/°С, определяемый при температуре t_s по уравнению, приведенному в свидетельстве о поверке термометра.

• 5.7.6.6. Суммарную стандартную неопределенность результата измерения температуры эталонным термометром u_c(t_x) рассчитывают по формуле:



  (13)

ПРИМЕЧАНИЕ. Расчет неопределенности измерения температуры при использовании эталонных термометров, для которых характерны другие функции преобразования, проводят аналогично вышеизложенному.

• 5.7.6.7. Значение сопротивления градуируемого термопреобразователя при температуре t_x рассчитывают по формуле:

^Rk^(tx ⁾ - ^Rks ^(tx ^{) +} C2^^tF1 ⁺ C2^^tF2

где С₂ - коэффициент чувствительности ТПС dR/dt, определяемый по уравнению НСХ термопреобразователя при температуре t_x;

5t_F1 - поправка, равная изменению температуры по вертикальной оси рабочего объема термостата или калибратора между средней точкой чувствительного элемента поверяемого ТПС и эталонного термометра;

5t_F2 - поправка, равная изменению температуры по горизонтальной оси между чувствительного элемента поверяемого ТПС и эталонного термометра.

R_ks(t_x) - рассчитывают как среднее арифметическое значение результатов измерения сопротивления термопреобразователя при градуировке по формуле:

^R_ks(tx) —S

N i -1

где N - число измерений сопротивления ТПС;

R_ki - результат i-го измерения сопротивления ТПС.

ПРИМЕЧАНИЕ. Поправки на вертикальный и горизонтальный градиенты температуры вводят по результатам исследований термостата в поверочной лаборатории. Если при поверке термостата или калибратора градиент температуры был определен только в виде пределов отклонения температуры от среднего значения ± a_F1, ± a_F2 либо если неизвестна длина 43 поверяемых термометров, то поправки принимают равными нулю. Градиент учитывают только введением неопределенности по 5.7.6.8.4.

• 5.7.6.8. Бюджет неопределенности измерения сопротивления термопреобразователя включает в себя следующие составляющие:

  • 5.7.6.8.1. Стандартную неопределенность, обусловленную случайными эффектами при измерениях, выполненных в одном измерительном цикле поверяемым ТПС, u(r_lab2-j) оценивают по формуле:

    ^u(riab2-j ⁾ “

    ^u(rlab2⁾



    (16)

где u(r_lab2) - CKO единичного измерения сопротивления термопреобразователя, определенное по 5.6.2;

N_j - число измерений сопротивления термопреобразователя в каждом цикле.

• 5.7.6.8.2. Стандартную неопределенность измерений при поверке электроизмерительной установки u(5r_k) рассчитывают следующим образом:

u(Sfk) = ^U'                              (17)

где Uk - расширенная неопределенность измерения при k = 2, приведенная в свидетельстве о поверке установки для измерения сопротивления термопреобразователя.

ПРИМЕЧАНИЕ. Если в свидетельстве о поверке установки указан предел допускаемой погрешности ± Д_пр, то стандартную неопределенность рассчитывают методом по типу В (нормальное распределение) по формуле u(5r_k) = Д_пр/3.

• 5.7.6.8.3. Стандартную неопределенность, обусловленную ограниченной разрешающей способностью отсчетных устройств электроизмерительной установки, u(5r_rk) рассчитывают по формуле:

_a

u(Sr_rk) =

V3

где а_гк - разрешающая способность установки для измерения сопротивления термопреобразователя.

• 5.7.6.8.4. Стандартные неопределенности, обусловленные вертикальным и горизонтальным градиентами температуры в термостате или калибраторе, u(St_F1), u(5t_F2) рассчитывают по формулам:

--

u(St_F1) =       u(St_F2) = -F2;                 (19)

V3          V3

где a_F1, a_F2 - диапазон изменения поправок к температуре, оцениваемый экспериментально при поверке термостата или калибратора.

• 5.7.6.9. Бюджет неопределенности измерения сопротивления ТПС представлен в таблице 6.

Таблица 6

• 5.7.6.10. Суммарную стандартную неопределенность измерения сопротивления ТПС u_c(R_k) оценивают по формуле:

Uc(Rk) = <J u²(riab2-j) + u²(Srk) + u²(Sr_rk) + C|u²(8t_F1) + C2u²(8tF2) (20)

• 5.7.6.11. Суммарную стандартную неопределенность u_c(R) и расширенную неопределенность U поверки ТПС в каждой температурной точке рассчитывают по формулам:

u_c(R ) = 7C2u2(t_k) + u2(Rk)                   (21)

U = kUc(R)                           (22)

где k - коэффициент охвата.

• 5.7.6.12. Результат поверки

При k = 2 сопротивление градуируемого термометра при температуре t_x находится в интервале R_k(t_x) ± U с вероятностью 95 % в предположении нормального закона распределения. Неопределенность поверки ТПС в единицах температуры рассчитывают делением U на коэффициент чувствительности С₂.

5.7.7. Определение метрологических характеристик согласованной пары.

Каждый термочувствительный элемент комплекта датчиков температуры должен быть проверен в термостате без температурных гильз при 0°С и 100°С.

Для каждого (i-го) термометра сопротивления рассчитывается индивидуальный коэффициент A_i по формуле:

1R

A _t ¹ ( _R^:/" -12ипВ -1), ^t кип ^R 0i

где В = -5.7750-10^-7

Таким образом, получают характеристическую кривую для каждого (i-го) термопреобразователя сопротивления:

Ri(t) = R0i(1 + Ait + Bt²).

Далее строят «идеальную» кривую с использованием стандартных констант по ГОСТ 6651-2009. Для определения погрешности при любой температуре «идеальную» кривую «вычитают» из характеристической кривой для каждого датчика температуры.

Далее производят определение максимальной погрешности показаний при всех диапазонах температуры и разности температур, установленных для датчиков температуры.

Значение погрешности не должно превышать допускаемых пределов.

• 5.8.1. Положительные результаты поверки оформляются свидетельством о поверке или записью в паспорте ТПС, заверенной подписью поверителя с нанесением поверительного клейма. ТПС допускаются к эксплуатации с нормированной погрешностью.

• 5.8.2. В случае отрицательных результатов первичной поверки ТПС возвращаются в производство на доработку, после чего подлежат повторной поверке.

• 5.8.3. Если характеристики одиночного ТПС класса допуска А по результатам периодической поверки не соответствуют классу допуска А, но соответствуют классу допуска В, допускается оформление свидетельства о поверке одиночного ТПС на соответствие классу допуска В.

• 5.8.4. Если характеристики комплекта ТПС класса 1 по результатам периодической поверки не соответствуют классу 1, но соответствуют классу 2, допускается оформление свидетельства о поверке комплекта ТПС на соответствие классу 2.

• 5.8.5. При отрицательных результатах периодической поверки ТПС к применению не допускаются, в их паспорте производится запись о непригодности ТПС к эксплуатации, а клеймо гасится.

ПРИЛОЖЕНИЕ А. Вид термопреобразователя

а) ТПС с подвижным штуцером (ввинчиваемый)

* - справочный размер

Рис.А.1. Вид термопреобразователя «ВЗЛЕТ ТПС».

б) из пластмассы

а) из металла

* - справочный размер

а) базовое исполнение

M12x1,5*

б) усиленное исполнение

M12x1,5*

Рис. А.3. Вид защитной гильзы для ТПС с подвижным штуцером.

M20x1,5

06,4*

1 - винт Для фиксации ТПС в гильзе.

* - справочный размер

Рис. А.4. Вид защитной гильзы для ТПС без элементов крепления.

Таблица А.1. Размеры защитных гильз

ПРИЛОЖЕНИЕ Б. Монтаж ТПС на трубопроводе

1 - термопреобразователь сопротивления; 2 - защитная гильза;

3 - бобышка; 4 - трубопровод; 5 - теплоизоляция трубопровода; 6 - теплоизоляция ТПС.

Рис.Б.1. Варианты монтажа термопреобразователя «ВЗЛЕТ ТПС» на трубопроводе.

0,7*

б) наклонная

* - справочный размер

Рис. Б.2. Бобышки для монтажа ТПС на трубопроводе.

ПРИЛОЖЕНИЕ В. Протокол поверки

(рекомендуемое)

ПРОТОКОЛ № _______

первичной (периодической) поверки термопреобразователей сопротивления «ВЗЛЕТ ТПС»

Заводские номера _______________________

Обозначение НСХ ______

РЕЗУЛЬТАТЫ ПОВЕРКИ

Комплект ТПС ___________________ к эксплуатации

годен, не годен

Дата поверки _______________

Поверитель _____________________ /_____________________ /

подпись ф. и. о.

re_tps_doc3.6

33
