Методика поверки «Государственная система обеспечения единства измерений Расходомеры электромагнитные Badger Meter ModMAG моделей М1000, М2000, М3000, М4000, М5000» (MП-2550-0291-2017)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им Д. И. Менделеева»

УТВЕРЖДАЮ

ор ФГУП «ВНИИМ

Д.И. Менделеева»

. В. Гоголинский

«113 двдуятапЗО^П^{0 ₽ А} Е.П. Ермвцов доверенность №14 от 25 января 2017Г.

Государственная система обеспечения единства измерений

Расходомеры электромагнитные Badger Meter ModMAG моделей Ml ООО, М2000, МЗООО, М4000, М5000 МЕТОДИКА ПОВЕРКИ

МП-2550-0291-2017

Руководитель отдела ФГУП «ВНИИМ им. Д.И. Менделеева»

К.В. Попов

Санкт-Петербург

2017

Настоящая методика поверки распространяется на расходомеры-счетчики электромагнитные Расходомеры электромагнитные Badger Meter ModMAG моделей Ml ООО, М2000, М3000, М4000, М5000 (далее-расходомеры), выпускаемые по технической документации фирмы «Badger Meter Czech Republic s.r.o.», Чехия, и устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 5 лет.

1.1 При проведении поверки выполняются операции в соответствии с таблицей 1. Таблица 1

1.2. При отрицательных результатах одной из операций поверка прекращается.

• 2.1 При проведении поверки применяются нижеперечисленные средства поверки и вспомогательное оборудование:

• - установка расходомерная эталонная 2 разряда по ГОСТ 8.510-2002. Диапазон воспроизведений расхода воды не менее (Q_mi_n - Q_max),

• - термометр ртутный стеклянный лабораторный по ГОСТ 28498-90 «Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний», цена деления 0,1 °C;

• - барометр цифровой БАММ-1, диапазон измерений от 800 до 1060 гПа, пределы допускаемой основной погрешности ± 0,20 кПа;

• 2.2 Средства поверки должны иметь действующие свидетельства о поверке.

• 2.3 Примечание: допускается применять другие эталонные СИ, обеспечивающие запас точности 1:3.

по заявке потребителей допускается проводить периодическую поверку в рабочем диапазоне расходов, определяемом заказом, или в диапазоне (Q_mi_n - 0,3Q_max).

• 3.1 При проведении поверки соблюдают требования, определяемые:

• - действующими межотраслевыми правилами по охране труда (правила безопасности) при эксплуатации электроустановок!

• - правилами технической эксплуатации электроустановок потребителей;

• - требованиями безопасности при эксплуатации Установок и применяемых средств поверки, приведенными в эксплуатационной документации.

• 3.2 При поверке необходимо соблюдать требования ГОСТ 12.3.019-80.

• 3.3 К поверке допускаются лица, имеющие квалификационную группу по технике безопасности не ниже III согласно «Правилам техники безопасности при эксплуатации электроустановок потребителей», изучившие руководство по эксплуатации (РЭ) и правила пользования средствами поверки. Поверитель должен пройти инструктаж по технике безопасности и противопожарной безопасности, в том числе и на рабочем месте.

• 4.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C                          от 15 до 25

• - относительная влажность, %                                   от 30 до 80

• - атмосферное давление, кПа                                      от 84 до 106

• 4.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - подготавливают к работе расходомер согласно РЭ;

• - подготавливают эталонные СИ согласно эксплуатационной документации на них;

-обеспечивают соблюдение требований безопасности соответствующего раздела руководства по эксплуатации на поверочное оборудование;

-подключают выход поверяемого расходомера к соответствующему входу эталонной установки.

• 5.1 Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

• - комплектность должна соответствовать паспорту на поверяемый расходомер;

• - расходомер не должен иметь механических повреждений;

• - органы управления (переключатели, кнопки) должны перемещаться без заеданий.

• 5.2 Опробование.

При опробовании расходомера устанавливается его работоспособность в соответствии с эксплуатационной документацией.

Необходимо включить расходомер и задать в измерительном участке эталонной установки несколько значений расхода.

Необходимо убедиться, что значения расхода жидкости на табло эталонной установки изменяется вслед за изменением расхода.

• 5.2.1 Подтверждение соответствия программного обеспечения (ПО)

Идентификация ПО осуществляется по номеру версии. Идентификационные данные ПО ModMAG, приведены в Таблице 1.

Таблица 1 - Идентификационные данные ПО ModMAG

Номер версии ПО доступен для просмотра через меню расходомера путем последовательного

выбора следующих пунктов:

• -  модель М1 000: Start Menu - Main Menu - Info - Version

• -  модели M2000, M3000, M4000: Start Menu - Main Menu - Info/Help - Version Info - OS Version

• - модель M5000: Menu - Info - Version

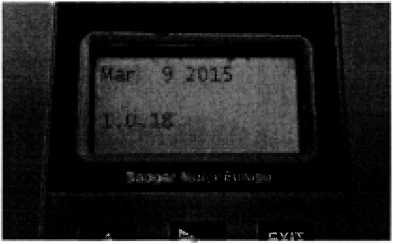

  Индикация версии ПО модели Ml ООО

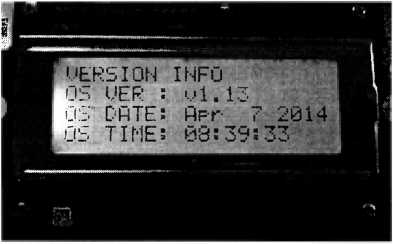

  Индикация наименования и версии ПО модели М2000

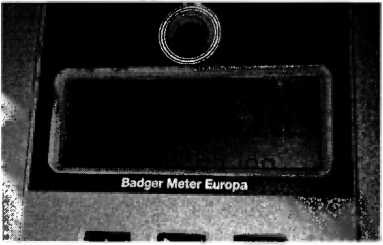

  Индикация версии ПО моделей

  М3000 и М4000

  Рис. 1 - Отображение номера версии встроенного ПО

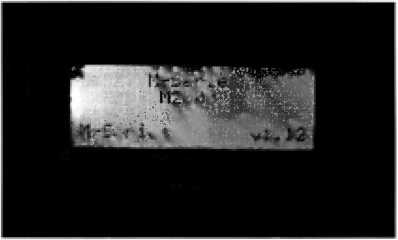

  Индикация версии ПО модели М5000

• 5.3.1 Определение относительной погрешности при измерении объемного расхода и объема жидкости на проливной поверочной установке.

В соответствии с Руководством по эксплуатации эталонной установки, задают не менее 3 значений объемного расхода, равномерно распределенных между Q_mj_n и Q_max, где

Q_mi_n - минимальное нормированное значение расхода прибора

Qmax - максимальное значение расхода прибора.

Допускается проводить периодическую поверку в рабочем диапазоне расходов, определяемом заказом, или в диапазоне до 30 % от Q_max

Значение относительной погрешности измерений объема определяют по формуле

V - V

---^*100 %,

' У,

i = 1,2,3,..л.

где

Vj и V₃₁ - значения объема жидкости по показаниям поверяемого расходомера и эталонной установки, соответственно, м³;

Результаты поверки считают положительными, если полученные значения относительной погрешности при измерении объемного расхода в каждой поверочной точке не превышают указанных в описании типа для поверяемой модели расходомера.

Таблица 2

Все результаты поверочных операций заносятся в протокол, оформленный в форме, рекомендованной в приложении А.

• 6.1 Положительные результаты первичной поверки оформляют записью в паспорте (раздел «Свидетельство о приемке»), заверенной поверителем и удостоверенной оттиском клейма.

• 6.2 Положительные результаты периодической поверки расходомера оформляют выдачей свидетельства о поверке установленного образца или записью в паспорте.

• 6.3 Знак поверки наносится на свидетельство о поверке или в паспорт.

• 6.4 При отрицательных результатах поверки расходомер бракуют с выдачей извещения о непригодности с указанием причин непригодности.

Приложение А (рекомендуемое)

ПРОТОКОЛ ПОВЕРКИ

Расходомер электромагнитный Badger Meter ModMAG модели_________

Зав. номер___________

Принадлежит___________________

Методика поверки МП-2550-0291-2017 утверждена ФГУП «ВНИИМ им. Д.И. Менделеева» 11 августа 2017 г.

Условия поверки:

• - температура окружающего воздуха, °C _______

• - относительная влажность, %           _______

• - атмосферное давление, кПа             _______

Средства поверки:______________________________________

Номер версии встроеннего ПО____________

ПО (соответствует/не соответствует)

Таблица 1- Определение относительной погрешности измерений объема и объемного расхода

Расходомер_________________зав. номер______________

к эксплуатации годен (негоден)

Поверитель_______________________/____________________/

(подпись)            (Ф.И.О.)
