Методика поверки «Комплекс измерительный с фотофиксацией "КРЕЧЕТ-СМ"» (Код не указан!)
![Методика поверки. Комплекс измерительный с фотофиксацией](mp_html/58656138463ac67dbb8195_files/58656138463ac67dbb8195-1.jpg)
УТВЕРЖДАЮ
Первый заместитель
генерального директора -заместитель по научной работе ФГУП «ВНИИФТРИ»
![Методика поверки. Комплекс измерительный с фотофиксацией](mp_html/58656138463ac67dbb8195_files/58656138463ac67dbb8195-2.jpg)
ли
А.Н. Щипунов
оъ
2017 г.
Комплекс измерительный с фотофиксацией «КРЕЧЕТ-СМ»
Методика поверки
БКЮФ.402222.030 МП
2017 г
СОДЕРЖАНИЕСтр.
Приложение 2. Схема метрологического стенда для поверки на месте
эксплуатации Комплекса на основе имитатора «Сапсан 3» литера 2
Настоящая методика распространяется на Комплекс измерительный с фотофиксацией «КРЕЧЕТ-CM» (далее по тексту - Комплекс) и устанавливает объем и методы первичной и периодической поверок.
Методика разработана в соответствии с РМГ 51-2002 «Рекомендации по межгосударственной стандартизации. Документы на методики поверки средств измерений».
Интервал между поверками - два года.
1 Операции поверки-
1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1 при поверке в лабораторных условиях, или таблице 2 при поверке на месте эксплуатации Комплекса.
-
1.2 Последовательность проведения операций при поверке в лабораторных условиях
должна соответствовать порядку, указанному в таблице 1. Таблица 1
Наименование операций |
Номер пункта методики поверки |
Проведение операции при: | |
первичной поверке или поверке после ремонта |
периодической поверке | ||
Внешний осмотр |
7.1 |
+ |
+ |
Опробование |
7.2 |
+ |
+ |
Определение метрологических параметров: | |||
- определение диапазона, погрешности измерения скорости, местоположения ТС на контролируемом участке дороги |
7.3.1 |
+ |
+ |
- синхронизации времени комплекса со временем UTC (SU) и определение координат |
7.3.2 |
+ |
- |
1.3 Последовательность проведения операций при поверке на месте эксплуатации Комплекса
должна соответствовать порядку, указанному в таблице 2.
Таблица 2
Наименование операций |
Номер пункта методики поверки |
Проведение операции при: | |
поверке после ремонта |
периодической поверке | ||
Внешний осмотр |
7.1 |
+ |
+ |
Опробование |
7.2 |
+ |
+ |
Определение метрологических параметров: | |||
- определение диапазона, погрешности измерения скорости, местоположения ТС на контролируемом участке дороги. |
7.3.3 |
+ |
+ |
- определение синхронизаций времени Комплекса со временем UTC (SU) и определение 1 географических координат |
7.3.2 |
+ |
1.4 В случае получения отрицательных результатов по любому пункту таблицы 1 или таблицы 2 Комплекс бракуется и направляется в ремонт.
2 Средства поверки-
2.1 При проведении поверки в лабораторных условиях должны применяться средства поверки, указанные в таблице 3. При проведении поверки на месте эксплуатации должны применяться средства поверки, указанные в таблице 4.
Таблица 3
Наименование средств поверки |
Требуемые технические характеристики средств поверки |
Рекомендуемое средство поверки (тип) | |
Диапазон измерений |
Погрешность | ||
Имитатор параметров движения транспортных средств |
|
±2 МГц ± 0,03 км/ч ±0,1° |
«Сапсан 3», литера 1 |
Аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/ SBAS |
|
NV08C-CSM-DR |
Таблица 4
Наименование средств поверки |
Требуемые технические характеристики средств поверки |
Рекомендуемое средство поверки (тип) | |
Диапазон измерений |
Погрешность | ||
Имитаторы параметров движения транспортных средств |
|
± 2 МГц ± 0,03 км/ч |
«Сапсан 3», литера 2 |
Аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/ SBAS |
|
NV08C-CSM-DR |
-
2.2 Применяемые при поверке средства измерений должны быть поверены, исправны и иметь свидетельства о поверке.
-
2.3 Допускается применение других средств измерений, обеспечивающих проведение измерений с требуемой точностью.
-
2.4 Вспомогательные средства поверки в лабораторных условиях приведены в таблице 5. Вспомогательные средства поверки на месте эксплуатации приведены в таблице 6.
Таблица 5
Наименование вспомогательного средства поверки |
Обозначение |
Вычислительный модуль ВМ-2 |
БКЮФ.466219.007 |
Камера безэховая |
БКЮФ.305178.001 |
Ложемент "КРЕЧЕТ" |
БКЮФ.305614.012 |
Кабель питания и синхронизации КПС-1 |
БКЮФ.685622.045 |
Кабель управления БС КУ-1 |
БКЮФ.685621.097 |
Кабель информационный КИ-6 |
БКЮФ.685622.102 |
Кабель сервисный КС-2 |
БКЮФ.685631.002 |
Компьютер с установленными ПО «Сапсан 3» |
- |
Компьютер с установленными ПО «КРЕЧЕТ-ИС» |
- |
Блок управления |
БКЮФ.468530.002 |
Блок светодиодный |
БКЮФ.432221.001 |
Антенна внешняя ГЛОНАСС/GPS NV2410-5000 | |
Ретранслятор ГЛОНАСС/GPS |
- |
Таблица 6
Наименование вспомогательного средства поверки |
Обозначение |
Компьютер с установленными ПО «Сапсан 3» |
- |
Компьютер с установленными ПО «КРЕЧЕТ-ИС» |
- |
Блок управления |
БКЮФ.468530.002 |
Блок светодиодный |
БКЮФ.432221.001 |
Кабель управления БС КУ-1 |
БКЮФ.685621.097 |
Кабель информационный КИ-6 |
БКЮФ.685622.102 |
Антенна внешняя ГЛОНАСС/GPS NV2410-5000 |
2.5 Допускается применение других вспомогательных средств поверки, одобренных предприятием-изготовителем.
3 Требования к квалификации поверителей-
3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование, практический опыт и квалификацию поверителя в области радиотехнических измерений.
-
4.1 Во время подготовки к поверке и при ее проведении необходимо соблюдать правила техники безопасности и производственной санитарии в электронной промышленности, правила техники безопасности при эксплуатации электроустановок и требования, установленные технической документацией на используемые при поверке образцовые и вспомогательные средства поверки.
-
4.2 Работа при проведении поверки связана с открытыми трактами СВЧ мощности и требует соблюдения мер предосторожности во избежание облучения оператора СВЧ излучением.
При проведении поверки должны соблюдаться требования СанПин 2.2.4/2.1.8-055-96.
-
4.3 При проведении поверки на месте эксплуатации комплекса необходимо соблюдать правила дорожного движения (ПДД).
При проведении поверки должны соблюдаться следующие условия:
-
5.1 Поверка в лабораторных условиях:
-
- температура окружающего воздуха от плюс 15°С до плюс 30°С,
-
- относительная влажность от 20 до 80 %.
-
5.2 Поверка на месте эксплуатации комплекса:
-
- температура окружающего воздуха от минус 10 °C до плюс 50 °C,
-
- относительная влажность от 30 до 98 %,
-
- освещенность не менее 100 люкс.
-
5.3 Поверка проводится аккредитованными организациями в установленном порядке.
-
6.1 Поверитель должен изучить Руководство по эксплуатации на «Комплекс измерительный с фотофиксацией «КРЕЧЕТ-CM» и Руководства по эксплуатации других используемых средств поверки.
-
6.2 При подготовке к поверке необходимо собрать метрологический стенд на основе имитатора «Сапсан 3», литера 1 (при проведении поверки в лабораторных условиях) или имитатора «Сапсан 3», литера 2 (при проведении поверки на месте эксплуатации поверяемого Комплекса).
-

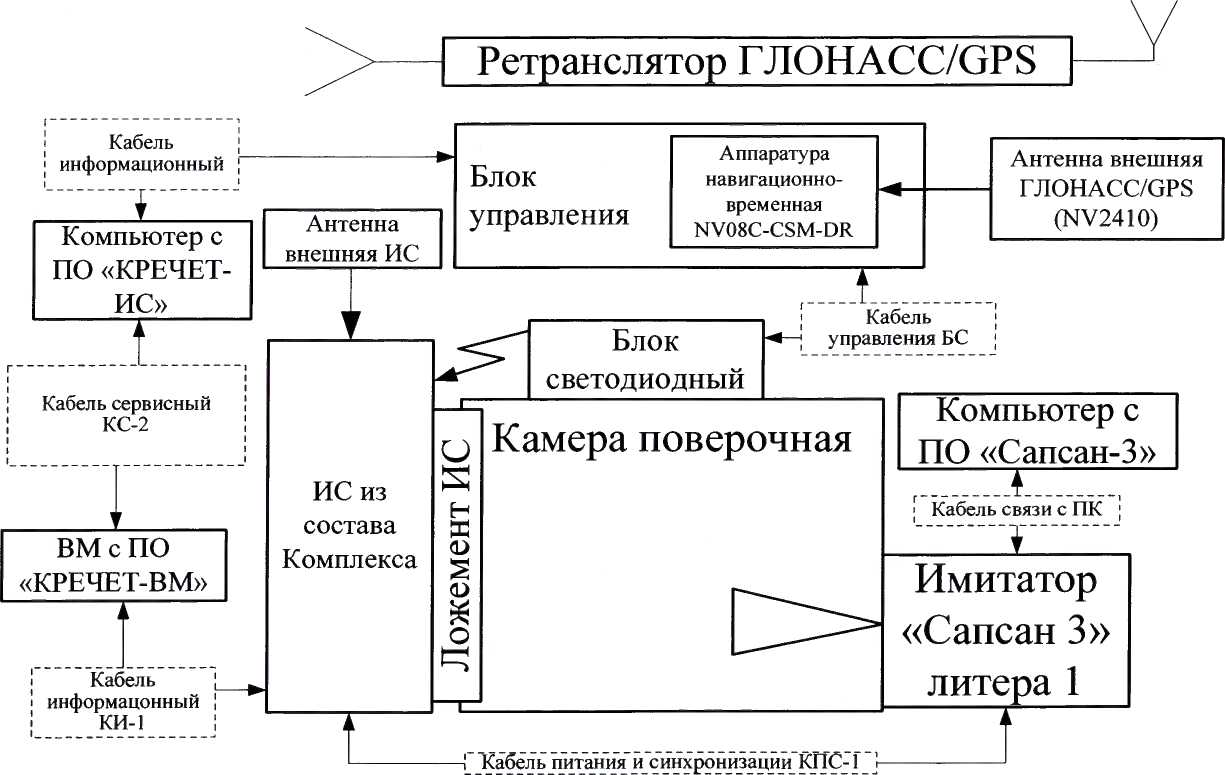

6.2.1 Схема метрологического стенда для поверки Комплекса в лабораторных условиях на основе имитатора «Сапсан 3», литера 1, показана в Приложении 1.
-
В состав метрологического стенда входят:
-
- камера безэховая БКЮФ.305178.001;
-
- имитатор параметров движения транспортных средств «Сапсан 3», литера 1;
-
- ложемент «КРЕЧЕТ», БКЮФ.305614.012;
-
- кабель питания и синхронизации КПС-1 БКЮФ.685622.045;
-
- ретранслятор ГЛОНАСС/GPS (приемная антенна ретранслятора должна находиться вне помещения, на расстоянии не менее 2м от стен ближайшего здания);
-
- аппаратура навигационно-временная NV08C-CSM-DR (приемная антенна аппаратуры навигационно-временной и антенна внешняя Комплекса должны находиться в зоне действия излучателя ретранслятора ГЛОНАСС/GPS). Допускается проводить поверку без ретранслятора ГЛОНАСС/GPS. В этом случае приемные антенны аппаратуры и Комплекса должны быть расположены вне помещения, на расстоянии не менее 2м от стен ближайшего здания, при допустимом расстоянии друг от друга не более 20 см;
-
- источники питания для ИМ, вычислительного модуля (ВМ), имитатора и аппаратуры навигационно-временной (в Приложении 1 не показаны);
-
- антенна внешняя ГЛОНАСС/GPS NV2410-5000;
-
- блок управления БКЮФ.468530.002;
-
- блок светодиодный БКЮФ.432221.001 (устанавливается на камеру безэховую напротив объектива видеокамеры ИС);
-
- компьютер с установленным ПО «КРЕЧЕТ-ИС» и компьютер с установленным ПО «Сапсан 3».
-

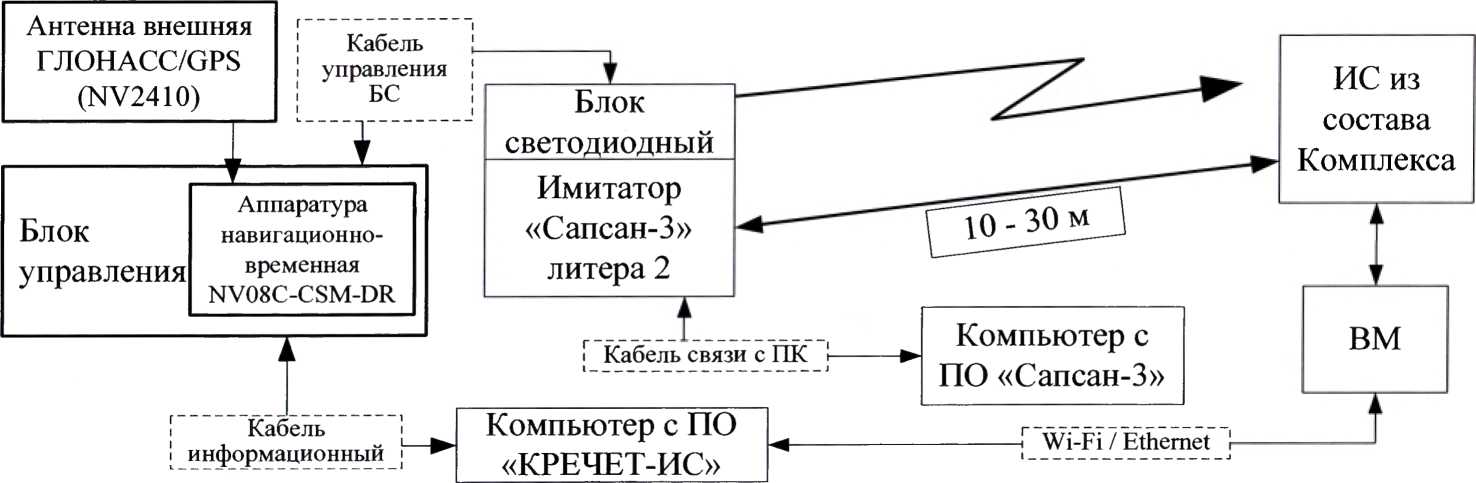

6.2.2 Схема метрологического стенда для поверки на месте эксплуатации Комплекса на основе имитатора «Сапсан 3», литера 2, представлена в Приложении 2.
В состав стенда входят:
-
- имитатор параметров движения транспортных средств «Сапсан 3», литера 2;
-
- аппаратура навигационно-временная NV08C-CSM-DR;
-
- вычислительный модуль эксплуатируемый совместно с поверяемым ИС;
-
- антенна внешняя аппаратуры навигационно-временной (NV2410);
-
- блок управления БКЮФ.468530.002;
-
- блок светодиодный БКЮФ.432221.001 (устанавливается сверху на имитатор «Сапсан 3», литера 2 в направлении на ИС);
-
- компьютер с установленными ПО «КРЕЧЕТ-ИС» и компьютер с установленными ПО «Сапсан 3» (допускается использовать один компьютер с ПО «Сапсан 3» и ПО «КРЕЧЕТ-ИС»).
Требования к месту размещения метрологического стенда:
-
- имитатор должен быть установлен на высоте 1 ± 0,2 м на треноге, или капоте автомобиля приблизительно по оси государственного номерного знака, и находиться в поле обзора поверяемого ИС;
-
- расстояние по прямой между имитатором и поверяемым ИС должно быть не более 40 м;
-
- допускается устанавливать имитатор на обочине, если обочина попадает в поле обзора ИС или устанавливать имитатор среди припаркованных автомобилей при условии, что припаркованные автомобили не заслоняют обзор имитатора и находятся на расстоянии не менее 5м от имитатора;
-
- изображение имитатора на кадре от ИС должно располагаться приблизительно в центре кадра от ИС в вертикальной плоскости, в горизонтальной плоскости допускается расположение имитатора максимально близко к краю кадра от ИС;
-
- движение транспорта на полосе движения с установленным имитатором должно быть остановлено на время проведения поверки.
-
7.1 Внешний осмотр1
-
7.1.1 При проведении внешнего осмотра проверяют:
-
-
- отсутствие деформаций и трещин корпусов, изломов и повреждений кабелей;
-
- целостность пломб, соответствие заводского номера на шильде ИС, заводскому номеру Комплекса, указанному в Паспорте.
-
7.1.2 Результаты поверки считать положительными, если отсутствуют механические повреждения корпусов и кабелей, места нанесений пломб не повреждены, заводской номер на шильде соответствует указанному в Паспорте.
-
7.2 Опробование
-
7.2.1 Собрать метрологический стенд согласно Приложению 1 или Приложению 2. Включить указанные в схеме метрологического стенда приборы согласно их руководствам по эксплуатации.
-
7.2.2 Запустить на ПК программу «КРЕЧЕТ-ИС», в открывшемся окне (Рисунок 1) выбрать тип подключения с автоматическим поиском или по указанному сетевому адресу (сетевой адрес
КРЕЧЕТ ИС
I
ВМ соответствует сетевому адресу адаптера, через который ВМ подключается к ПК).
. . ■
Выберите тип подключения
ф Поклочение с автоиатичеасин поискан
-
Рисунок 1 - Окно подключения к ВМ
-
7.2.3 Нажать кнопку «Подключение» (установить связь с ВМ). При успешном подключении программа отобразит окно с информацией о подключенном ИС (Рисунок 2).
-
7.2.4 Убедиться в соответствии электронного номера комплекса, с заводским номером комплекса, указанным в Паспорте. Сравнить контрольную сумму метрологически значимой части
программного обеспечения, которая должна совпадать с контрольной суммой, записанной в Паспорте на комплекс.
яо
![Методика поверки. Комплекс измерительный с фотофиксацией](mp_html/58656138463ac67dbb8195_files/58656138463ac67dbb8195-4.png)
Г КРЕЧЕТ ИС - И1
Выберите тип поверки
![Методика поверки. Комплекс измерительный с фотофиксацией](mp_html/58656138463ac67dbb8195_files/58656138463ac67dbb8195-5.png)
Поверка в лабораторных условиях 0 Поверка на месте зксплуатаиии
![Методика поверки. Комплекс измерительный с фотофиксацией](mp_html/58656138463ac67dbb8195_files/58656138463ac67dbb8195-6.png)

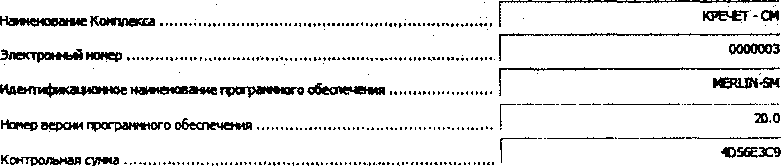

Рисунок 2 - Окно информации о подключенном Комплексе
-
7.3 Определение метрологических характеристик
-
7.3.1 Определение диапазона и абсолютной погрешности измерений скорости, местоположения ТС на контролируемом участке дороги в лабораторных условиях.
-
7.3.1.1 В программе «Сапсан 3» перейти в режим «Ручное управление фазовой разностью» и установить следующие параметры имитируемой цели: направление - встречное, скорость 60 км/ч, расстояние 30 м, значение фазовой разности 0° (соответствует углу на ТС 0°). Включить имитацию цели.
-
7.3.1.2 В программе «КРЕЧЕТ-ИС» выставить флаг «Калибровка» (Рисунок 3) и нажать кнопку «Измерить». Успешное завершение калибровки индицируется сообщением «Калибровка успешно завершена». Отключить имитацию цели.
Рисунок 3 - Вид окна ПО «КРЕЧЕТ-ИС» при проведении процедуры поверки определения диапазона и абсолютной погрешности измерений скорости и местоположения
-
7.3.1.3 В программе «Сапсан 3» установить следующие параметры имитируемой цели: направление - встречное, скорость 20 км/ч, значение фазовой разности 310° (соответствует углу на ТС минус 6°). Включить имитацию цели.
-
7.3.1.4 В программе «КРЕЧЕТ-ИС» нажать кнопку «Измерить». После окончания измерения программа «КРЕЧЕТ-ИС» индицирует уведомление «Измерение угловой координаты и скорости произведено». Отключить имитацию цели.
-
7.3.1.5 В программе «Сапсан 3» установить следующие параметры имитируемой цели: направление - встречное, скорость 20 км/ч, значение фазовой разности 318° (соответствует расстоянию 35м). Включить имитацию цели.
-
7.3.1.6 В программе «КРЕЧЕТ-ИС» нажать кнопку «Измерить». После окончания измерения программа «КРЕЧЕТ-ИС» индицирует результаты измерения скорости, угла на ТС и расстояния до ТС:
-
-
-
- измеренное значение скорости должно быть (20 ± 2) км/ч;
-
- измеренное значение угла на ТС должно быть минус (6,0 ± 2)°;
-
- измеренное значение расстояния до ТС должно быть (35, 0 ± 1) м;
-
7.3.1.7 Последовательно повторить действия по пунктам 7.3.1.3 - 7.3.1.6, устанавливая параметры имитации цели в соответствии с таблицей 7.
Таблица 7
№ измерения |
Имитируемая скорость, км/ч |
Имитируемый угол, (соответствующий фазовый угол) |
Имитируемое расстояние, м (соответствующий фазовый угол) |
1 |
100 |
-3° (335°) |
40 (312°) |
2 |
150 |
0° (0°) |
50 (300°) |
3 |
200 |
+3° (25°) |
60 (288°) |
4 |
240 |
+6° (50°) |
70 (276°) |
Комплекс считать прошедшим проверку, если:
-
- измеренные значения скорости соответствуют имитируемым значениям скорости с абсолютной погрешностью не более ± 2 км/ч;
-
- измеренные значения угла на ТС соответствуют установленным значениям с абсолютной погрешностью не более ± 2°;
-
- измеренные значения расстояния соответствуют установленным значениям расстояния с абсолютной погрешностью не более чем ± 1 м.
-
7.3.2 Определение синхронизации времени Комплекса к времени UTC (SU) и абсолютной погрешности определения географических координат.
-
7.3.2.1 В ПО «КРЕЧЕТ-ИС» нажать кнопку «Измерение времени и географических координат». В появившемся окне убедиться в качестве принимаемого сигнала от спутников2:
-
-
- в поле «SBAS» должны отображаться числа, указывающие на амплитуду сигнала;
-
- амплитуда одного из сигналов SB AS должна быть не менее 30;
-
- параметр в поле «HDOP» должен быть не более 1.
-
7.3.2.2 Убедиться, что в программе «КРЕЧЕТ-ИС» отображаются фотографии поля обзора ИС, в нижней левой части которых вписана графическая подпись в формате: «ЧЧ:ММ:СС.МСЕ»(иТС) + «геогр. координаты».
-
7.3.2.3 Перевести переключатель на блоке управления в положение «1» и убедиться, что на фотографиях от ИС виден горящий светодиод. Перевести переключатель в положение «0» и убедиться в том, что на фотографиях от ИС светодиод не горит.
-
7.3.2.4 В программе «КРЕЧЕТ-ИС» нажать кнопку «Начать захват». Нажать и удерживать в кнопку на блоке управления. На экране ПК должен отобразиться ряд фотографий, и заполняться список с данными о времени кадров от ИС (время в кадре) и данными от аппаратуры навигационно-временной (время со спутника). Когда список с данных о времени со спутника будет выделяться красным цветом кнопку отпустить, после этого заполнение строк должно остановиться.
-
7.3.2.5 В списке «Время в кадре» нажать на первую, или на любую другую из выделенных строк, и убедиться, что на фотографии, соответствующей этой строке виден светодиод, сравнить значение времени в кадре со значением времени в нажатой строке.
-
7.3.2.6 Сравнить значения координат от аппаратуры навигационно-временной и значения географических координат на фотографиях от ИС.
Рассчитать отклонение координат ДЬ по формуле:
ДЬ (м) = 11,13 a/(AN)2 + (AExcosNa)2 '
где: AN = Na- Nhc и ДЕ = Еа - Еис - отклонение по широте и долготе в десятитысячных долях градуса (полученное отклонение в градусах должно быть умножено на 10000),
Na и Еа - значения широты и долготы измеренные аппаратурой (градус),
Nnc и Еис - значение широты и долготы измеренное ИС (градус).
Результаты проверки по данному пункту считать положительными, если:
-
- измеренные комплексом значения координат отличаются от эталонных координат измеренных аппаратурой навигационно-временной не более чем на ±5 м;
-
- значение времени: часы, минуты, и секунды, полученные от аппаратуры навигационновременной совпадают с часами, минутами, секундами и долями секунд, вписанными в кадр с допустимой погрешностью не более 3 мс.
7.3.3 Определение диапазона и абсолютной погрешности измерений скорости, местоположения ТС на контролируемом участке дороги, на месте эксплуатации комплекса.
-
7.3.3.1 Согласно руководству по эксплуатации «Сапсан 3» навести имитатор на ИС поверяемого Комплекса.
-
7.3.3.2 В программе «Сапсан 3» установите следующие параметры имитации цели: скорость 20 км/ч, значение расстояния 10 м, контролируемое направление движения в соответствии с реальными условиями эксплуатации ИС. Включите имитацию цели.
-
7.3.3.3 В программе «КРЕЧЕТ-ИС» нажать кнопку «Измерить». На фотографии от ИС должны отображаться значения: измеренной скорости (20 ± 2) км/ч, расстояния до имитатора и угла на имитатор. Дополнительно на фотографии от ИС должны отображаться рамка цели и сетка горизонтальных и вертикальных линий соответствующих реальным параметрам установки (высоты установки и угла наклона в горизонтальной плоскости). Видимое на фотографии изображение имитатора должно располагаться внутри рамки цели.
-
7.3.3.4 Последовательно установить значения имитируемых скоростей в соответствии с таблицей 8.
Таблица 8
Имитируемое значение скорости, км/ч |
60 |
90 |
140 |
200 |
Допускаемые измеренные значения скорости, км/ч |
60 ±2 |
90 ±2 |
140 ±2 |
200 ±2 |
Результаты поверки по данному пункту считать положительными, если:
-
- измеренные ИС значения скорости соответствуют установленным значениям скорости по п.7.3.3.4 и значениям скорости из таблицы 8;
-
- допустимая абсолютная погрешность измерений скорости не более ± 2 км/ч;
-
- изображение имитатора на фотографии от ИС располагается внутри рамки цели.
-
1.1. На комплекс, прошедший поверку с положительными результатами, выдается свидетельство о поверке установленной формы.
-
1.2. При отрицательных результатах поверки комплекс к применению не допускается и на него выдается извещение о непригодности с указанием причины забракования.
Заместитель начальника НИО-10 начальник НИЦ ФГУП ВНИИФТРИ
![Методика поверки. Комплекс измерительный с фотофиксацией](mp_html/58656138463ac67dbb8195_files/58656138463ac67dbb8195-8.jpg)
Э.Ф. Хамадулин
Схема метрологического стенда для поверки Комплекса в лабораторных условиях на основе имитатора «Сапсан 3» литера 1.
![Методика поверки. Комплекс измерительный с фотофиксацией](mp_html/58656138463ac67dbb8195_files/58656138463ac67dbb8195-9.jpg)
Схема метрологического стенда для поверки на месте эксплуатации Комплекса на основе имитатора «Сапсан 3» литера 2.
![Методика поверки. Комплекс измерительный с фотофиксацией](mp_html/58656138463ac67dbb8195_files/58656138463ac67dbb8195-10.jpg)
12
Допускается не проводить внешний осмотр на месте эксплуатации Комплекса, если доступ к ИС затруднен.
Если параметры качества связи не соответствуют пункту 7.3.2.1 при поверке:
-
- в лабораторных условиях, то измерения абсолютной погрешности определения географических координат должны проводиться на месте стационарной установки Комплекса;
-
- на месте установки, то определение географических координат должно проводиться при помощи аппаратуры спутниковой геодезической двухчастотной космических навигационных систем ГЛОНАСС/GPS Trimble GeoXR или аналогичной аппаратуры, работающей от наземных станций дифференциальной коррекции, обеспечивающей погрешность измерения географических координат не более 0,1 м. Аппаратура должна располагаться в точке проекции ИС на дорожное полотно и измеренные аппаратурой данные по значениям географических координат должны быть занесены в ИС.
