УТВЕРЖДАЮ

Руководитель ГЦИ СИ

н

В.Н.Яншин

2012 г.

"ВНИИМС"

ИНСТРУКЦИЯ

Анализаторы кислорода ХМО2, АРХ

Методика поверки г. Москва 2012 г.

Настоящая инструкция распространяется на анализаторы кислорода ХМ02, АРХ фирмы "GE Sensing ЕМЕА", Ирландия, (далее - анализаторы) и устанавливает методику их первичной и периодической поверок.

Интервал между поверками- 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики

Наименования основных и вспомогательных средств поверки; номер документа, регламентирующего технические требования к средству; основные технические характеристики

1 Внешний осмотр

5.1

2 Опробование

5.2

3 Определение основной погрешности

5.3-5.3.3

ГСО ПГС по ТУ 6-16-2956-92 (приложение Б).

Генератор газовых смесей ГГС 03-03 по ШДЕК.418313.001 ТУ (Г.Р. № 19351-00).

Азот "о.ч." по ГОСТ 9293-74.

Ротаметр РМ-0,16 ГУЗ по ГОСТ 13045-81. Верхний предел диапазона измерений 0,16 м3/ч.

Трубка фторопластовая по ТУ 301-89-90. Психрометр аспирационный М-34-М по ГРПИ 405132.001ТУ. Диапазон измерений от 10 % до 100 %.

Примечание: Допускается использовать иные средства поверки по техническим и метрологическим характеристикам не хуже указанных выше.

  • 1.2 Если при проведении той или иной операции поверки получают отрицательный результат, дальнейшую поверку прекращают.

2 ТРЕБОВАНИЯ БЕЗОПАСНОТИ
  • 2.1 При проведении поверки выполняют:

  • - правила устройства и безопасности эксплуатации сосудов, работающих под давлением;

  • - правила техники безопасности при эксплуатации электроустановок.

  • 2.2 Помещение, в котором проводят поверку, оборудуют приточно-вытяжной вентиляцией.

3 УСЛОВИЯ ПОВЕРКИ
  • 3.1 При проведении поверки соблюдают следующие условия:

  • - температура окружающего воздуха, °C

    от 30 до 90

    22о(*;’ ), %

  • - относительная влажность окружающего воздуха, %

  • - напряжение питания, В

- механические воздействия, наличие пыли, внешние электрические и магнитные поля, кроме земного, должны быть исключены.

4 ПОДГОТОВКА К ПОВЕРКЕ
  • 4.1 Перед проведением поверки выполняют следующие подготовительные рабо

ты:

  • 1) газоанализаторы подготавливают к работе в соответствии с технической документацией фирмы;

  • 2) проверяют пригодность ГСО-ПГС, которая должны быть подтверждена паспортами на них:

  • 3) ГСО-ПГС в баллонах выдерживают в помещении, где проводят поверку, в течение 24 часов;

  • 4) включают приточно-вытяжную вентиляцию.

5 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 5.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие поверяемых газоанализаторов следующим требованиям:

  • 1) комплектность газоанализаторов (за исключением монтажного комплекта) должна соответствовать требованиям технической документации фирмы-изготовителя;

  • 2) газоанализаторы не должен иметь повреждений, влияющих на его работоспособность.

  • 5.2 Опробование

Опробование газоанализаторов осуществляют в соответствии с инструкцией по эксплуатации прибора. При включении газоанализаторов проверяют прохождение процедуры автоматической диагностики.

Результаты опробования считают положительными, если по окончании процедуры автоматической диагностики и по истечении времени прогрева газоанализаторы автоматически перешли в режим измерений.

  • 5.3 Определение основной погрешности

  • 5.3.1 Основную погрешность измерений определяют с использованием поверочных газовых смесей (ПГС), подавая их на вход газоанализаторов в последовательности №№ 0-1-2-1-0. Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в Приложении А (таблица А.1). Номинальные значения объемной доли определяемого компонента в подаваемых ПГС приведены в таблице Приложения Б.

  • 5.3.2 При приготовлении поверочных газовых смесей с помощью генераторов типа ГГС-03-03 измерения выполняют в следующей последовательности:

- собирают газовую систему, схема которой изображена на рисунке Приложения

Г.

- в соответствии с Руководством по эксплуатации генератора ГТС-ОЗ-ОЗ ШДЕК.418313.001 РЭ приготавливают ПГС с номинальным значением содержания определяемого компонента, указанным в таблице Приложения Б. В качестве газа-разбавителя используют нулевой воздух или азот по п.2.1. Устанавливают расход ПГС на выходе генератора ГТС-ОЗ-ОЗ - 0,5 дм3/мин.

  • 5.3.3 Значение основной приведенной погрешности газоанализаторов (у, %), рассчитывают по формуле

где - измеренное значение объемной доли компонента в ПГС, %;

X д - действительное значение объемной доли компонента в ПГС,%;

X к - верхний предел диапазона измерений газоанализаторов, для которого нормирована основная приведенная погрешность, % (приложение А, таблица А. Г).

  • 5.3.4 Значение основной абсолютной погрешности газоанализаторов (А), рассчитывают по формуле где Хи - измеренное значение объемной доли компонента в ПГС, %;

X д - действительное значение объемной доли компонента в ПГС, %.

Результаты проверки считают положительными, если полученные значения основной погрешности газоанализаторов по каждому проверяемому диапазону измерений не превышают пределов допускаемой основной погрешности, указанных в приложении А.

  • 6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 6.1 Результаты поверки газоанализаторов заносят в протокол.

  • 6.2 Положительные результаты поверки газоанализаторов оформляют выдачей свидетельства в соответствии с ПР 50.2.006.

  • 6.3 Газоанализаторы, не удовлетворяющие требованиям настоящей инструкции, к эксплуатации не допускают. Газоанализаторы изымают из обращения, свидетельство о поверке изымают и выдают извещение о непригодности с указанием причин в соответствии с ПР 50.2.006.

  • 6.4 После ремонта газоанализаторы подвергают поверке.

    Начальник отдела ФГУП "ВНИИМС

    Ш.Р. Фаткудинова

ПРИЛОЖЕНИЕ А (обязательное)

Диапазоны измерений и пределы допускаемой основной погрешности

Таблица А. 1.

Диапазон измерений объемной доли (минимальный/макси-мальный), %:

-ХМ02

от 0 до 1/от 0 до 100; от 80 до 100;

от 90 до 100

-АРХ

от 0 до 2/от 0 до 25

Пределы допускаемой основной (приведенной к диапазону измерений) погрешности анализатора ХМ02, (А) %:

- в диапазоне об. доли до 10 %

±5

- в диапазоне об.доли св. 10 %

±3

Пределы допускаемой абсолютной погрешности, об. доля, %: - ХМО2 в диапазоне объемной доли

от 80 % до 100 %;

от 90 % до 100 %:

±0,2

-АРХ

±0,3

ПРИЛОЖЕНИЕ Б

Перечень ПГС, используемых при проведении поверки газоанализаторов ХМ02, АРХ Таблица Б.1

Диапазон измерений объемной доли, %

Номер поверочной газовой смеси

гсо-пгс

ПГС № 0

ПГС № 1

ПГС №2

ХМО2

(0-1)

ПНГ

(0,3±1) %

(0,8±1) %

ГСО№ 3718-87

(0-100)

ПНГ

(30±3) %

(80±10)%

ГСО№ 3735-11

(80-100)

ПНГ

(85±1) %

(98±1)%

ГСО№ 3735-87

(90-100)

ПНГ

(91±1)       J

(98±1)%

ГСО №3735-87

АРХ

(0-2)

ПНГ

(0,6±0,1)%

(1,8±0,2) %

ГСО № 3726-87

(0-25)

ПНГ

(7,5±0,7) %

(22±2) %

ГСО № 3726-87

Примечание 1. Допускается применять для поверки иные средства поверки с метрологическими характеристиками, не уступающими указанным в таблице Б.

Примечание 2. При поверке газоанализаторов с диапазонами измерений, отличающихся от указанных в таблице Б, следует применять ГСО ПГС, соответствующие: для ПГС № 2 - около (30±10) %, для ПГС № 3 - около (90±10) % верхнего предела диапазона измерений. Абсолютная погрешность ПГС не должна превышать 0,5 абсолютной погрешности в поверяемом диапазоне измерений.

ПРИЛОЖЕНИЕ В

(обязательное)

Форма протокола поверки газоанализаторов ХМ02, АРХ

Заводской номер_________________________________________________________

Принадлежит__________________________________________________________

Дата поверки______________________________________________________________

Условия поверки:

температура окружающего воздуха____________________________________________

атмосферное давление_______________________________________________________

относительная влажность воздуха_______________________________________________

Результаты поверки

  • 1 Результаты внешнего осмотра_________________________________________________

  • 2 Результаты опробования____________________________________________________

  • 3 Результаты определения метрологических характеристик

3,1 Результаты определения основной погрешности

Диапазон измерений, об.доля, %

Пределы допускаемой основной погрешности, %

Максимальное значение основной погрешности, полученное при поверке, %

абсолютной

приведенной

абсолютной

приведенной

4 Заключение_______________________________________________________________

Поверитель________________________

(подпись)

ПРИЛОЖЕНИЕ Г (обязательное)

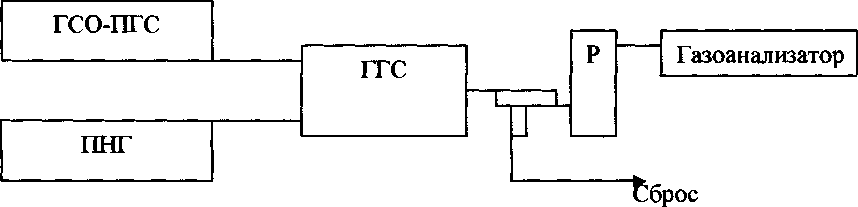

Схема газовых соединений при подаче нулевого воздуха и ПГС на газоанализаторы при проведении поверки

Проверку диапазонов измерений и определение погрешности газоанализаторов определяют путем пропускания через газоанализаторы ГСО-ПГС в последовательности №№ 0-1-2-1-0-2.

При использовании генератора-разбавителя прибор подключают в соответствии со схемой:

ГСО-ПГС - баллон с исходной газовой смесью по п.2.1; ПНГ - поверочный нулевой газ по п.2.1;

ГГС - генератор газовых смесей по п.2.1;

Р - ротаметр.

Соединительные газовые линии - фторопластовые трубки.
