Методика поверки «Фотометры лабораторные медицинские серии «Stat Fax» модели 1904+, 3300» (Код не указан!)

Методика поверки

Тип документа

Фотометры лабораторные медицинские серии «Stat Fax» модели 1904+, 3300

Наименование

Код не указан!

Обозначение документа

ФГУП ВНИИОФИ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Приложение к Руководству по эксплуатации фотометров «Stat Fax», модели 1904+, 3300 согласовано с заместителем директора ВНИИОФИ Н.П.Муравской

СОГЛАСОВАНО

Руководитель ГЦИ СИ -

Заместитель директора

ФГУП ВНИИОФИ

__________________ Н.П.Муравская «____»_________ 2007 г.

МЕТОДИКА ПОВЕРКИ Фотометры лабораторные медицинские серии «Stat Fax» модели 1904+, 3300

Начальник отдела испытаний и

Сертификации ВНИИОФИ

_______________________ С.А.Кайдалов

Введение

Настоящая методика поверки распространяется на фотометры лабораторные медицинские серии Stat Fax модели 1904+,3300 (далее по тексту фотометры), изготавливаемые по технической документации фирмы Awareness Technology Inc, США, и определяет методы и средства первичной и периодической поверки.

Межповерочный интервал - 1 год.

2. ОПЕРАЦИИ ПОВЕРКИ
  • 2.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1.                                                   Таблица 1

    № п\п

    Наименование операций

    Номер пункта методик и поверки

    Обязательность выполнения операции

    При ввозе в страну и после ремонта

    При эксплуатации

    1

    Внешний осмотр

    8.1

    Да

    Да

    2

    Опробование

    8.2

    Да

    Да

    3

    Определение метрологических характеристик:

    • - диапазона измерений оптической плотности;

    • - погрешности при измерении

    оптической плотности

    8.3

    Да

    Да

  • 2.2. При получении отрицательных результатов при проведении хотя бы одной операции, поверка прекращается.

3. СРЕДСТВА ПОВЕРКИ
  • 3.1. При проведении поверки должны быть использованы средства, указанные в таблице 2.                                           Таблица 2

    Номер пункта методики поверки

    Наименование средства поверки; номер документа, регламентирующего технические требования к средству, основные технические

    характеристики.

    8.3

    Модель 1904+ Применяются аттестованные смеси,имеющие св-ва, выданные органами Государственной метрологической службы РФ в соответствии с требованиями РМГ 60-2003 «Смеси аттестованные.Общие требования к разработке».

    Модель 3300 комплект светофильтров КНС-10.2.,

    погрешность не более 0,25%

  • 3.2. Средства измерений, указанные в таблице должны быть поверены в установленном порядке. Допускается использовать средства поверки других типов, обеспечивающие заданную точность.

4. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1. К проведению поверки допускаются лица, прошедшие специальную подготовку по техническому и метрологическому обслуживанию фотометра в соответствии с технической документацией фирмы.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При поверке должны выполняться требования безопасности по ГОСТ Р 50267.0-92, а также требования, обеспечивающие при проведении поверки безопасность труда, производственную санитарию и охрану окружающей среды.

6. УСЛОВИЯ ПОВЕРКИ
  • 6.1 При поверке должны соблюдаться следующие условия

  • - температура окружающего воздуха, 0С    15 25

  • - относительная влажность, % не более     80 при t=25oC

  • - атмосферное давление, кПа           94^106

  • - внешняя освещенность в соответствии с Руководством по эксплуатации

7. ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1. Перед проведением поверки фотометр, смеси аттестованные и комплект светофильтров КНС-10.2 должны быть подготовлены к работе в соответствии с Руководством по эксплуатации на фотометр.

8. ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1. Внешний осмотр

При внешнем осмотре следует

  • - визуально оценить внешний вид фотометра и отсутствие видимых повреждений, влияющих на работоспособность прибора;

  • - убедиться в наличии маркировки с ясным указанием типа и серийного номера фотометра;

  • - проверить комплектность фотометра (без запасных частей и расходных материалов).

Фотометр считать годным для проведения поверки, если его внешний вид соответствует фотографическим изображениям из комплекта документации, корпус, внешние элементы, органы управления и индикации не повреждены, комплектность соответствует техническому описанию, тип и серийный номер фотометра четко видны на маркировке.

- проверить оптические поверхности стеклянных мер комплекта. При наличии любых загрязнений и пыли очистить поверхности в соответствии с Руководством по эксплуатации комплекта КНС-10.2.

  • 8.2. Опробование

Опробование фотометра включает следующие операции:

- включение прибора и подготовка его к измерениям в соответствии с Руководством по эксплуатации

- проверку работоспособности фотометра в режиме измерения растворов в соответствии с Руководством по эксплуатации тестового набора.

Фотометр признают годным для проведения поверки, если включение и подготовка фотометра к работе прошла без отклонений от требований Руководства по эксплуатации соответствующей модели фотометра, а применение тестового набора не показало отклонений от требований Руководства по эксплуатации тестового набора.

  • 8.3. Определение метрологических характеристик

    • 8.3.1. Операция проверки диапазона измерений оптической плотности прибора совмещена с операцией определения погрешности при измерении оптической плотности.

    • 8.3.2. Время прогрева фотометра после опробования не менее 5 мин. Модель 3300

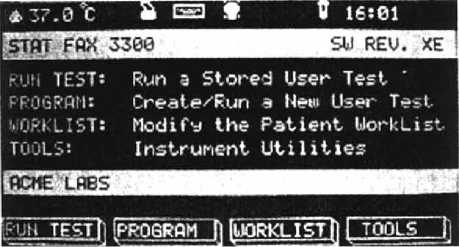

    • 8.3.3. В основном меню:

выбрать режим программирования клавишей F2. Затем выберите режим измерения оптической плотности (Клавиша 1).

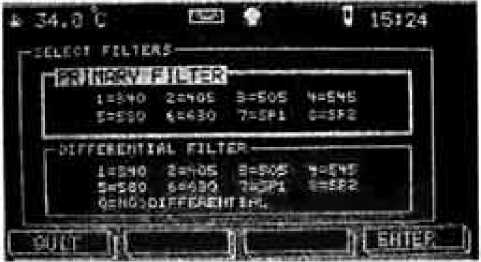

На дисплее появится меню выбора фильтров (Select Filters). Сначала будет выделен основной фильтр (Primary filter- Основной фильтр).

Установить рабочую длину волны 340 нм. Нажав соответствующую цифровую клавишу. Для модели 1904+ также установить длину волны 340 нм ( выбирается режим измерения оптической плотности клавишей 1, выбирается основная длина волны).

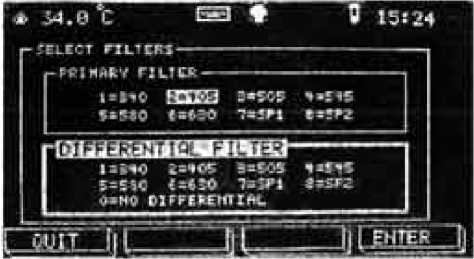

Установить считывание на одной длине волны. Для этого при выборе осекающего фильтра (Differential Filter) нажать клавишу 0 ( для двух моделей ).

  • 8.3.4. В соответствии с Руководством по эксплуатации фотометра провести пятикратное измерение оптической плотности для мер из комплекта КНС-10.2.

  • 8.3.5. Установить рабочую длину волны 405 нм, затем 580 нм и 630 нм

  • 8.3.6. В соответствии с Руководством по эксплуатации фотометра провести пятикратное измерение оптической плотности для мер из комплекта КНС-10.2. поочередно для каждой длины волны.

  • 8.3.7. Для каждой меры на каждой длине волны рассчитать:

среднее значение оптической плотности ( Dcp. ), Б

  • 8.3.8. Для модели 3300 рассчитать систематическую составляющую абсолютной погрешности измерения оптической плотности {Л S} по формуле: {AS} = Dcp - D„, Б

Значение оптической плотности эталонное приведено в свидетельстве о поверке на комплект КСП-01.

Для модели 1904+ рассчитать случайную составляющую абсолютной погрешности СКО {ст} при измерении оптической плотности по формуле:

ст =

i=n                 2

Е (D- Dcp)

\    п(П -1)

Б,  где Di - измеренное значение, Б

Фотометр считать прошедшим поверку, если значение {Л S} для модели 3300 в диапазоне от 0 до 2,5Б не превышает 0,06 Б, а значение СКО для модели 1904+ в диапазоне от 0 до 2,5Б не превышает 0,003 Б.

9. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительных результатах поверки оформляется свидетельство о поверке установленного образца.

  • 9.2 При отрицательных результатах поверки оформляется извещение о непригодности.

ПРИЛОЖЕНИЕ 1 К методике поверки Фотометров лабораторных медицинских серии Stat Fax модели 1904+,3300

ПРОТОКОЛ

первичной / периодической поверки

от «_______»____________200__года

Средство измерений: ___________________________________________________________

Наименование СИ, тип (если в состав СИ входит несколько автономных блоков,

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» / )

Зав. № _______________№/№____________________________________________________

Заводские номера блоков

№/№__________________________________________________________________________

Принадлежащее________________________________________________________________

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки______________________________________

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов________________________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:____________________________________

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

Получены результаты поверки метрологических характеристик:_______________________

(приводят данные: требования методики поверки / фактически получено при поверке)

Рекомендации__________________________________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители:___________________________________________________________________

_____________________________________________подписи, ФИО, должность
