ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

цсм

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Красноярском крае»

КООРДИНАТОМЕРЫ РУЧНЫЕ оптико-механические ОМК-130-02

Методика поверки

18-18/023 МП

г. Красноярск

2017

СОДЕРЖАНИЕ

Приложение А (обязательное) Метрологические и технические характеристики коорди

натомеров

Приложение Б (справочное)   Приспособления для установки координатомеров на мик

роскоп ММ 320

1 ОБЛАСТЬ ПРИМЕНЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на средство измерений (далее по тексту — СИ), «Координатомеры ручные оптико-механические ОМК-1630-02» (далее - координатомеры), изготовленное научно-производственной компанией «ФАЗА» общество с ограниченной ответственностью (НПК «ФАЗА» ООО).

Методика поверки устанавливает порядок и методы проведения первичной, периодической и внеочередной поверок.

  • 1.2 Первичную поверку координатомера проводят после его ввода в эксплуатацию.

Периодическую поверку координатомера проводят в процессе его эксплуатации с интервалом между поверками 1 год.

  • 1.3 Внеочередную поверку координатомера проводят после ремонта, замены его измерительных компонентов, аварий в энергосистеме, если эти события могли повлиять на метрологические характеристики координатомера.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие нормативные документы: ГОСТ 166-89

ГОСТ 427-75

ГОСТ Р 53228-2008

ГОСТ Р 56069-2014

ГОСТ Р 8.596-2002

ГОСТ 53340-2009

Штангенциркули. Технические условия

Линейки измерительные металлические. Технические условия (с Изменениями № 1, 2, 3)

Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

«Требования к экспертам и специалистам. Поверитель средств измерений. Общие требования»

«ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»

Приборы геодезические. Общие технические условия

ГОСТ 12.1.004-91

ГОСТ 12.1.019-2009

ГОСТ 12.2.003-91

ССБТ. Пожарная безопасность. Общие требования

ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты

ССБТ. Оборудование производственное. Общие требования безопасности

ССБТ. Изделия электротехнические. Общие требования безопасности

ГОСТ 12.2.007.0-75

Приказ Минпромторга РФ от 2 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке»

ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ

3.1

В настоящей программе испытаний использованы следующие сокращения:

Микроскоп     - видеоизмерительный микроскоп MarVision ММ 320;

Координатомер - координатомер ручной оптико-механический ОМК-130-02;

СИ            - средство измерений;

XY            — координатное поле координатомера с осями координат X и Y.

  • 3.1 В настоящей программе испытаний использованы следующие сокращения:

— значение верхней границы диапазона измерений микроскопом (для оси А=200, для оси У=100, для оси Z=150);

/ = 1,...,4;

7     1 ? • • • ,5,

ЛЛ

  • - индекс точки измерения;

  • - индекс номера единичного измерения;

  • - значение (X,Y) координаты в z-ой точке j-го единичного измерения;

X,, Y,

м

yi У* an, iN

  • — результат измерения /-ой точки по оси координат соответственно Хи Y;

  • — длины диагоналей координатного поля координатомера;

  • — модуль разности длин диагоналей координатного поля координатомера;

  • — результат измерения /-ой точки координаты N микроскопа по оси координат Xu Yсоответственно;

у-0 v0 Л0’ ■'о хо,Уо XN, yn

a

  • - точка начала координат (0, 0) микроскопа;

  • - результат измерения точка начала координат микроскопа;

  • - среднеарифметическое значение измерений координаты точки (N, N);

  • - угол поворота диагонали координатомера относительно диагонали микроскопа;

Ai и A2

— корректирующие коэффициенты пересчета координат координатомера в систему координат микроскопа;

х,У

хо,Уо

х,У

  • — координаты, измеренные координатомером;

  • — результаты измерения координатомером начала координат микроскопа;

  • — результаты измерения координатомера, пересчитанные в систему координат микроскопа;

y-OMK yMM Ajv  ,An

— результат измерения и установленное значение координаты на координатной оси X в системах координат соответственно координатомера и микроскопа;

y-OMK yMM rN > *N

— результат измерения и установленное значение координаты /V на координатной оси Y в системах координат соответственно координатомера и ММ 320;

XX, ДУ

Д

  • - абсолютной значение погрешности измерений координат XnY;

  • - допускаемая абсолютная погрешность измерений координаты (Xили У);

4 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверок выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при поверке

первичной

периодической

внеочередной

1 Внешний осмотр

10.1

Да

Да

Да

2 Проверка комплектности, маркировки, упаковки

10.2

Да

Да

Да

3 Проверка метрологических характеристик координатомеров

10.3

Да

Да

Да

5 СРЕДСТВА ПОВЕРКИ
  • 5.1 При проведении поверки применяют средства измерений, испытательное оборудование и вспомогательные устройства, указанные в таблице 2.

  • 5.2 Допускается применение других средств поверки, обеспечивающих проверку метрологических характеристик СИ с требуемой точностью.

Таблица 2 - Средства поверки и вспомогательные устройства

Номер пункта методики поверки

Наименование средства поверки

10.3

Микроскоп видеоизмерительный ММ 320 с диапазоном измерений по оси X от 0 до 200 мм, оси Y от 0 до 100 мм, оси Z от 0 до 150 мм с пределом допускаемой погрешности измерений по осям X, Y ±0,003 + (Г/100) мкм; Имитатор струны толщиной 0,6 мм

Плита с опорами для установки координатомера

  • 5.3 Применяемые средства измерений должны иметь действующие свидетельства о поверке.

6 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки координатомеров допускают поверителей, аттестованных на соответствие требований ГОСТ Р 56069, изучивших настоящую методику и эксплуатационную документацию на координатомеры, имеющих стаж работы по данному виду измерений не менее 1 (одного) года.

7 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 7.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.2.003, ГОСТ 12.1.004, ГОСТ 12.2.007.0 по классу 1П, ГОСТ 12.1.019.

  • 7.2 В системе подсветки координатомеров должны использоваться источники питания, создающие безопасное сверхнизкое напряжение в электрических цепях.

  • 7.3 Зарядное устройство аккумуляторов должно содержать разделительный трансформатор или преобразователь, его входная и выходная обмотки не должны быть электрически связаны и между ними должна быть двойная или усиленная изоляция.

  • 7.4 Наружные элементы конструкции координатомеров не должны иметь острых углов и режущих кромок.

8 УСЛОВИЯ ПОВЕРКИ

Поверку координатомеров проводят при следующих условиях:

  • -  температура окружающего воздуха, °C

    20+5;

    от 84,0 до 106,7;

    от 30 до 80;

    220 ±4,4;

    50 ±0,5.

  • -  атмосферное давление, кПа

  • —  относительная влажность воздуха, %

  • —  напряжение питающей сети, В частота питающей сети, Гц

9 ПОДГОТОВКА К ПОВЕРКЕ
  • 9.1 Для проведения поверки представляют следующую документацию:

  • —  комплект эксплуатационной документации на координатомеры;

  • —  описание типа координатомеров;

  • —  свидетельства о предыдущих поверках координатомеров (при периодической или внеочередной поверке);

  • —  рабочие журналы с данными по климатическим и иным условиям эксплуатации за интервал между поверками (только при периодической поверке).

  • 9.2 Перед проведением поверки выполняют следующие подготовительные работы:

  • —  производят зарядку аккумулятора системы подсветки после длительного хранения или продолжительной работы координатомера;

  • —  выдерживают координатомер при температуре 20 °C ±5 °C не менее 2-х часов (если координатомер находился в других температурных условиях);

  • —  устанавливают координатомер на установочном столике, который должен быть жестко связан с объектом наблюдения (например, методом сварки);

  • —  готовят координатомер к измерениям в соответствии с руководством по эксплуатации.

  • 10 ПРОВЕДЕНИЕ ПОВЕРКИ

10.1 Внешний осмотр

При внешнем осмотре проводят проверку комплектности, маркировки и упаковки координатомеров и сличение их с требованиями технической документации.

10.2 Проверка комплектности, маркировки, упаковки
  • 10.2.1 Проверку комплектности, маркировки, упаковки координатомера производят визуально.

  • 10.2.2 Проверку качества маркировки производят посредством визуального осмотра после окончания испытаний, а также пятикратным протиранием маркировки, без нажима, ватным тампоном, смоченным спиртово-бензиновым раствором, составленным из равных частей.

  • 10.2.3 Проверку качества маркировки на упаковке проводят посредством протирания ватным или марлевым тампоном, смоченным водой.

  • 10.2.4 Качество маркировки соответствует установленным требованиям, если маркировка не осыпается, не расплывается и не выцветает.

10.3 Проверка метрологических характеристик координатомеров

Проверку отклонения координатных осей от прямоугольности и метрологических характеристик координатомера производят с использованием видеоизмерительного микроскопа MarVision ММ 320, плиты с опорами для установки координатомера и имитатора струны толщиной 0,6 мм.

10.3.1 Проверка отклонения координатных осей координатомера от прямоугольности
  • 10.3.1.1 Крепят плиту с опорами (рисунок Б.З приложения Б) к предметному столу микроскопа MarVision ММ 320 (далее - микроскоп). На опоры плиты фиксируют координатомер в позиции 1 (рисунок Б.4 приложения Б) и по линейкам и барабанам устанавливают положение (0; 0) мм (начало системы координат). На место объектива микроскопа устанавливают имитатор струны (рисунок Б.2 приложения Б).

  • 10.3.1.2 Органами перемещения стола (рисунок Б.1 приложения Б) микроскоп устанавливают в нулевое положение (Xq , Уо°) в точке (-98, -48; отсчет от центра поля). Наблюдая за изображением струны в поле зрения визирной трубы (рисунок 1 а), подводят (вращением барабанов) оптическую головку прибора к струне. Добиваются симметричного расположения изображений струны относительно визирной сетки в нижней (координата X) и верхней (координата Y) полуплоскостях (рисунок 16).

Операции измерения производят следующим образом:

  • — смещают изображение струны в одной из плоскостей вправо (рисунок 1г) или влево (рисунок 1в), до совмещения края струны с центральной вертикальной риской, поворачивая соответствующий барабан. Производят отсчет показаний. Затем, смещают изображение в противоположную сторону до совмещения другого края с центральной вертикальной риской. Производят отсчет показаний и вычисляют среднее значение, соответствующее середине струны, восстанавливают положение струны (рисунок 16);

  • — аналогичные действия проделывают для второй полуплоскости.

Рисунок 1 — Изображение в визирной трубе

Измеренные координаты точки (Xq, Уо°) не должны превышать 3 мм по обоим осям координатомера.

  • 10.3.1.3 Последовательно перемещают стол микроскопа и измеряют координаты имитатора струны в четырех положениях вблизи краев поля [(Xg, Yg), СХ325, Y95), (Xg, Y95)(Xi25, Ys4)]. Производят не менее 5-ти единичных измерений координат (Х^, Yjj для i = 1, ..., 4; у = 1, ..., 5), по отсчетным линейкам (мм) и отсчетным барабанам (сотые доли мм), результаты заносят в таблицу 3.

Таблица 3 — Результаты измерений возле краев диапазона и начала координатного поля

№ точ ки

Точки координат микроскопа по осям, мм

Результат единичного измерения^,Yy

Среднее

1

2

3

4

5

Xi

Yi

1

Уз1

2

*3

Y&

3

XI23

У^з

4

Л125

Уз4

0

*0°

Уо°

*0

Уо

  • 10.3.1.4 Рассчитывают длины диагоналей [(Х^ YJ, 3, Y3J] и [(Х2, Yz), С^4> Y4J] по формулам:

Li= /(Хз-XJ2+ (Y3 - Yj2,

(Ю.1)

(Ю.2)

L2 = л/(Х4 - X2)2 + (Y4 - Y2)2 определяют модуль разности длин по формуле:

М^Ц-L^.                                 (Ю.З)

  • 10.3.1.5 В случае выполнения неравенства М<2,77-<5[д] координатомер признают годным к применению и продолжают его поверку. В противном случае прибор признают непригодным для применения и направляют на юстировку.

10.3.2 Расчет корректирующих коэффициентов (угла) поворота координатных осей координатомера
  • 10.3.2.1 Относительный угол поворота осей систем координат координатомера и микроскопа (коэффициенты корректирующей матрицы преобразования измеренных координат положения струны в координаты микроскопа) вычисляют по результатам измерений, приведенным в таблице 3.

  • 10.3.2.2 Угол поворота осей координат определяют как угол между направляющими векторами диагонали Ц (Хг, Уг), 3, У3) и диагонали, заданной точками (Xj, У51), (Xf25, Y9s) на ММ 320 вычисляют по формуле:

    а = arccos

    |(Х£125-А-51)х(Х3-Х1) + (У935-Г51)х(Уз-^)|

    ,J(X132S-Xs1)2+(r93s -Y^2^yl^3-Xty+(Y3 -Yj*

    (10.4)

  • 10.3.2.3 Угол между осями координат координатомера и микроскопа (а) не должен превышать 1,5 °. В противном случае производят регулировку положения плиты с опорами к предметному столу микроскопа.

  • 10.3.2.4 Пересчет координат координатомера в координаты микроскопа производят с использованием корректирующих коэффициентов А\ иЛ2, определяемых по формулам:

х= х (х — х0) + А2х - у0),                                  (10.5)

у=2 х (х-х0) + х (у-у0).                               (10.6)

  • 10.3.2.5 Корректирующие коэффициенты А\и At определяют по формулам:

(■yi2S~-ys)x C^3~-^l) + (i93S~iS1)x

(Ю.7)

(10.8)

J(Xi32S-*s) +(r3s -ys1)2xV(X3-^1)2+(F3 -Pi)2

(xj25-x|)x (Уз- У0- (rj5- Yl)* (x3-*i) J(X?2S-x1)2+ (r|s -rl)ZxV(X3-Xi)2+ (Уз-Yrf

10.3.3 Проверка пределов допускаемой абсолютной погрешности измерений координат

Проверку пределов допускаемой абсолютной погрешности измерений координат производят посредством усреднения измерений в пяти определенным образом выбранных позиций имитатора струны на координатном поле ХУ. Установка выбранных значений координат производится органами установки микроскопа.

  • 10.3.3.1 Пределы допускаемой абсолютной погрешности измерений координат по оси X в диапазоне от 0 до 130 мм и по оси Y в диапазоне от 0 до 100 мм определяют по результатам измерений в точках (Х^, У5ММ); (Х™. ¥2м'); (Х&м, Y^M\, (X“MS, У%м); (Х^5, к£м).

Абсолютное значение погрешности измерений по оси X вычисляют по формуле:

Д* = [(хб°^-хбм5м) + (х3°2Т-х3^)+ (Х°“*-Х%“) + (Х™“-Х™) + (X°“Ks-X““s)]/5. (10.9)

Абсолютное значение погрешности измерений по оси У вычисляют по формуле:

ДУ = [(У50мк- У5ММ) + (У2°5МК- У2М5М) + (Y^0MK- Y™) + (y°”k- У7М5М) + (Y°“K- У<^м)]/5.  (10.10)

  • 10.3.3.2 Переустанавливают координатомер на опоры плиты в позицию 2 (рисунок Б.4 приложения Б). Пределы допускаемой абсолютной погрешности измерений координат по оси Y в диапазоне от 30 до 130 мм определяют по результатам измерений в точках (иММ уММ\, (уММ уММ\. (уММ уММ\. ( у ММ уММ\. (у ММ уММ\

1Л6,5 > г35  )> 1Л32,5/г55  )> 1Л65 > г80  )> 1Л97,5' г105 )> 1Л123,5> г125 )•

Абсолютное значение погрешности измерений по оси Y вычисляют по формуле: дг=           (к“«-+           K-Y№')+ (y&^-y^/s. (10.11)

  • 10.3.3.3 Результат проверки считают положительным, если результаты вычислений ДХ и ДУ не превышают значения А. 1.3, приведенного в таблице А.1 приложения А.

11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 11.1 На основании положительных результатов по пунктам раздела 10 выписывают свидетельство о поверке координатомеров, наносят поверительные клейма в соответствии с приказом Минпромторга РФ от 2 июля 2015 г. № 1815.

  • 11.2 При отрицательных результатах поверки координатомер признается непригодным к дальнейшей эксплуатации и на него выдают извещение о непригодности с указанием причин.

    Начальник отдела СНТР

    Ведущий инженер ОСНТР

    Н.М. Лясковский

    С.Г. Пурнов

Приложение А

(обязательное)

Метрологические и технические характеристики координатомеров

Таблица А. 1—Метрологические характеристики координатомеров

Наименование характеристики

Требование

А. 1.1 Диапазон измерений по оси X, мм

от 0 до 130

А. 1.2 Диапазон измерений по оси Y, мм

от 0 до 130

А. 1.3 Пределы допускаемой абсолютной погрешности измерений координат А, мм

±0,2

Приложение Б

(справочное)

Приспособления для установки координатомеров на микроскоп ММ 320

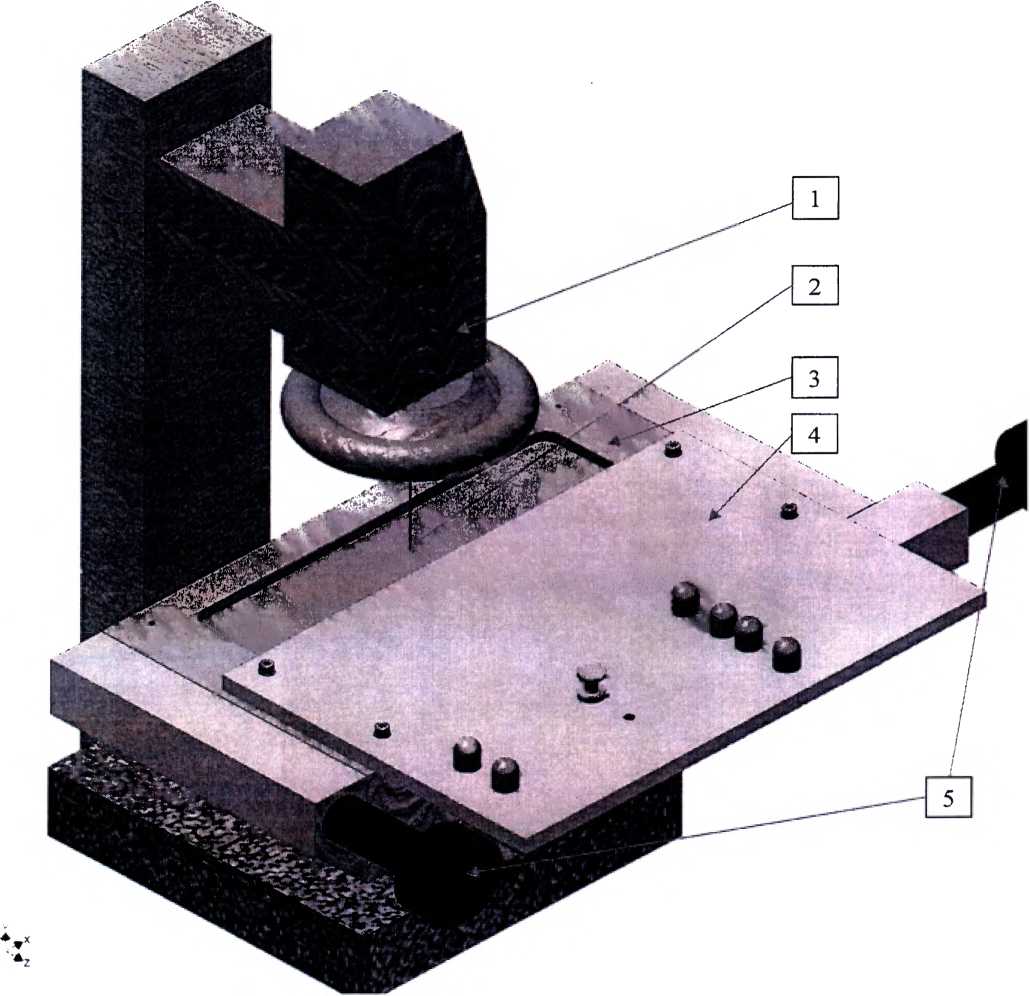

Рисунок Б.1 - Расположение приспособлений на микроскопе ММ 320.

  • 1 - Микроскоп ММ 320;

  • 2 — Имитатор струны;

  • 3 - Предметный стол микроскопа;

  • 4 - Плита с опорами;

  • 5 - Органы перемещения стола.

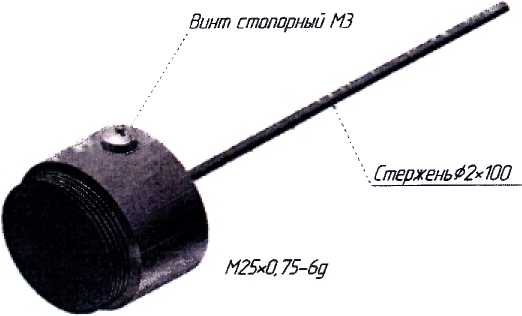

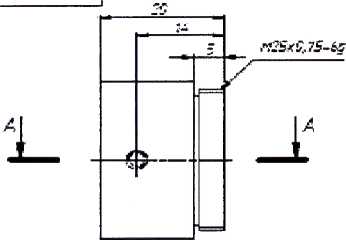

Рисунок Б.2 — Приспособление - имитатор струны

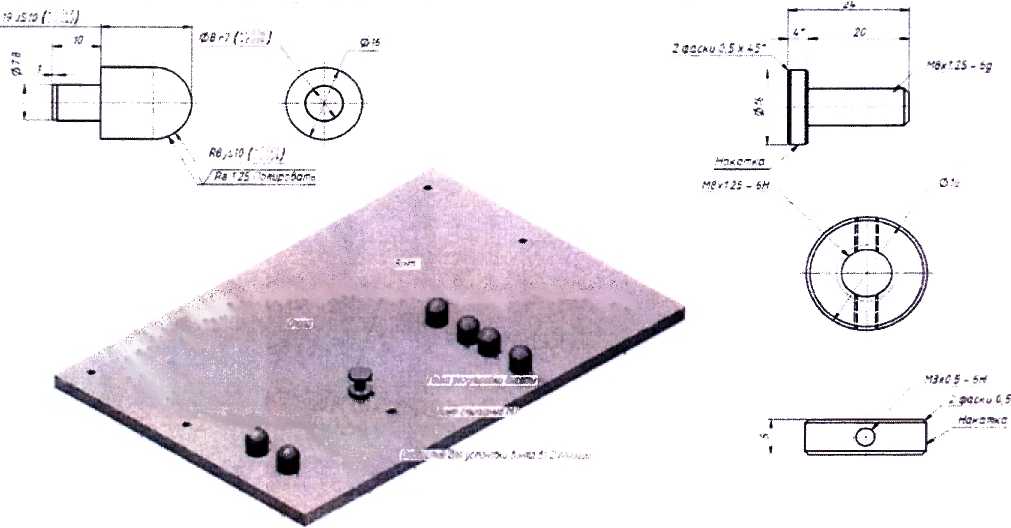

Рисунок Б.З - Приспособление - плита с опорами

Зона положения поля координатомера

опустимыи угол _ азборота при цстанобке

____Плита

Допустимое смешение начала координат координатомера | относительно XO.YO 3...1 мм

■«

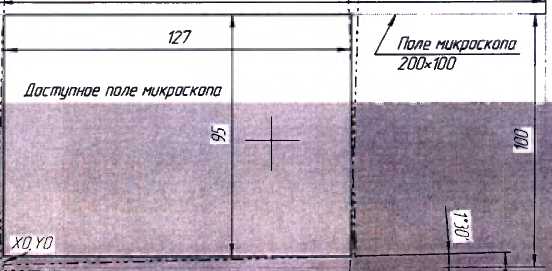

Рисунок Б.4 — Расположение плиты относительно поля микроскопа и положение доступного поля в 1 позиции.
