Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Заместитель директора по производственной

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

УСТАНОВКИ ДЛЯ ПРОВЕРКИ ПРОВОДНОГО МОНТАЖА WK

Методика поверки

МП 206.1-001-2017 г. Москва 2017

ВВЕДЕНИЕ

Настоящая методика устанавливает методы и средства первичной и периодических поверок установок для проверки проводного монтажа WK, изготавливаемых фирмой «WEETECH GmbH», Германия.

Установки для проверки проводного монтажа WK (далее - установки) предназначены для выявления производственных дефектов монтажно-кабельной продукции (наличия (отсутствия) связей, замыканий, незадействованных контактов и т.д.) путем измерения электрического сопротивления, электрической емкости.

Межповерочный интервал - 2 года.

Допускается проведение первичной поверки установок при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.

Периодическая поверка установок в случае их использования для измерений (воспроизведения) меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца приборов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1    При поверке выполняются операции, указанные в таблице 1.

  • 1.2   При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

Наименование операции

Пункт методики поверки

Проведение операции при

первичной поверке

периодической поверке

1. Внешний осмотр

7.2

Да

Да

2. Опробование

7.3

Да

Да

3. Определение пределов допускаемой абсолютной погрешности измерений электрического сопротивления и электрической емкости

7.4

Да

Да

2 СРЕДСТВА ПОВЕРКИ
  • 2.1   При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

  • 2.2   Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

  • 2.3   Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Тип средства поверки

7.2; 7.3

Визуально

7.4

Калибратор универсальный Fluke 9100. Диапазон воспроизведения электрического сопротивления от 0 до 400 МОм. Пределы допускаемой абсолютной погрешности в диапазоне от 40 до 400 МОм

Номер пункта методики поверки

Тип средства поверки

±(0,26-R±40 е.м.р.) МОм.

Диапазон воспроизведения электрической емкости от 500 пФ до 40 мФ. Пределы допускаемой основной погрешности ±1,0 %.

Магазин сопротивления Р4831. Диапазон воспроизведения электрического сопротивления от 0,021 до 111111,10 Ом. Класс точности 0,02/2-10’6.

Магазин   сопротивления   Р40101.   Номинальные   значения

сопротивления ступеней, Ом: 104, 105, 106. Класс точности 0,05.

Магазин емкости Р5025. Диапазон воспроизведения электрической емкости от 120 пФ до 111,0001 мкФ. Класс точности 0,1; 0,5.

Таблица 3 - Вспомогательные средства поверки

Измеряемая

величина

Диапазон измерений

Класс точности, погрешность

Тип средства поверки

Температура

от 0 до 50 °C

±1 °C

Термометр ртутный стеклянный лабораторный ТЛ-4

Давление

от 80 до 106 кПа

±200 Па

Барометр-анероид метеорологический

БАММ-1

Влажность

от 10 до 100 %

±1 %

Психрометр аспирационный М-34-М

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

К проведению поверки допускаются лица, изучившие руководство по эксплуатации прибора и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

  • •     температура окружающего воздуха (20±5) °C;

  • •     относительная влажность от 30 до 55 %;

  • •     атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.;

  • •     напряжение питания - в зависимости от модификации;

  • •     частота питающего напряжения (50,0±0,5) Гц.

6 ПОДГОТОВКА К ПОВЕРКЕ

Перед поверкой должны быть выполнены следующие подготовительные работы:

  • 1. Проверены документы, подтверждающие электрическую безопасность.

  • 1. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

  • 3. Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Метрологические характеристики, подлежащие определению.

Определению подлежат погрешности измерений, перечисленные в таблицах 4-5.

Таблица 4 - Метрологические характеристики установок WK140

Наименование характеристики

Значение

Диапазон измерений электрического сопротивления, Ом

от 100 до 200-10'

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, Ом

±(0,05-R + 5)

Диапазон измерений электрической емкости, мкФ

от 0,05 до 100

Пределы допускаемой абсолютной погрешности измерений электрической емкости, мкФ

±(0,1-С + 0,02)

где:   R - измеренное значение электрического сопротивления, Ом;

С - измеренное значение электрической емкости, мкФ

Таблица 5 - Метрологические характеристики установок WK260 MU, WK260 PC

Наименование характеристики

Значение

Диапазон измерений электрического сопротивления, Ом

от 1 до 200-10^

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, Ом

±(0,02-R + 0,1)

Диапазон измерений электрической емкости, мкФ

от 0,01 до 100

Пределы допускаемой абсолютной погрешности измерений электрической емкости, мкФ

±(0,ГС +0,001)

где   0 - для четырехпроводной схемы подключения;

R - измеренное значение электрического сопротивления, Ом; С - измеренное значение электрической емкости, мкФ

  • 7.2   Внешний осмотр.

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:

  • 1. Комплектность прибора должна соответствовать руководству по эксплуатации;

  • 2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях;

  • 3. Не должно быть механических повреждений корпуса, лицевой панели, органов управления. Все надписи должны быть четкими и ясными;

  • 4. Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

  • 7.3    Опробование.

1) Для установок WK140, WK260 MU

  • 1. Включить прибор.

  • 2. Зафиксировать номер версии встроенного ПО, установленного в приборе, отображаемого в стартовом экране. Он должен быть не ниже, указанного в таблице 6. При этом должны отсутствовать сообщения об ошибках.

При невыполнении этих требований поверка прекращается и прибор бракуется.

Таблица 6 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

WK140

WK260 MU

WK260 PC

Идентификационное наименование ПО

Firmware

Firmware

IVISion

Номер версии (идентификационный номер) ПО

не ниже 3.04.02

не ниже 1.2.5

не ниже 1.2.8.0

Цифровой идентификатор ПО

-

-

-

2) Для установок\¥К260 PC

  • 1. Подключить прибор через интерфейс связи к внешнему ПК с предустановленным ПО IVISion Studio.

  • 2. Включить прибор.

  • 3. Запустить на внешнем ПК программу IVISion Studio.

  • 4. Зафиксировать номер версии ПО, отображаемого в окне «Help» в пункте «Information» программы IVISion Studio (см. рис. 1). Он должен быть не ниже, указанного в таблице 6. При этом должны отсутствовать сообщения об ошибках.

При невыполнении этих требований поверка прекращается и прибор бракуется.

IVISion Studio

И LUcxcz T czl-H

IVISion Studio

Version. 1.2.£.0

Microsoft .NET Framework 4.6

Copyright© WEETECH GmbH 2014- 2016

All rights reserved

Tester

Optsons

More information

Рисунок 1 - Проверка номера версии программы IVISion Studio

Проверить работоспособность индикаторов и функциональных клавиш. Режимы, отображаемые на индикаторах, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать требованиям руководства по эксплуатации.

При неверном функционировании прибор бракуется и направляется в ремонт.

  • 7.4 Определение пределов допускаемой абсолютной погрешности измерений электрического сопротивления и электрической емкости.

Определение погрешности установок WK140 проводить в следующей последовательности:

  • 1. Включить установку и прогреть ее в течении 30 минут.

  • 2. Подключить ко входу установки магазин сопротивлений (емкости).

  • 3. На управляющей панели установки нажать кнопку «Prog». Листая меню кнопками ,

выбрать пункт «Poverka WKI40/240». Нажать кнопку «mode». Следуя указаниям на дисплее установки, поочередно устанавливать на магазине значения сопротивления или емкости, после чего нажимать кнопку «Старт».

  • 4. Результаты измерений занести в таблицу 7.

Таблица 7

Обозначение

элемента

Номинальное значение

Показания установки

WK

Абсолютная погрешность

Пределы допускаемой абсолютной погрешности

R1

100 Ом

±10 Ом

R2

1 кОм

±0,055 кОм

R3

10 кОм

±0,505 кОм

R4

100 кОм

±5.005 кОм

R5

200 кОм

±10.005 кОм

С1

50 нФ

±25 нФ

С2

250 нФ

±45 нФ

СЗ

750 нФ

±95 нФ

С4

1 мкФ

±0,12 мкФ

С5

10 мкФ

±1,02 мкФ

С6

100 мкФ

±10,02 мкФ

  • 5. Результаты поверки установки считаются удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности измерения электрического сопротивления и электрической емкости, определенные по формулам:

AR = RH3M-Ro          (1)

где AR - абсолютная погрешность измерения сопротивления, Ом (кОм, МОм);

RiBM. - значение сопротивления, измеренное поверяемой установкой, Ом (кОм, МОм);

Ro - значение сопротивления эталонной меры, Ом (кОм, МОм)

АС = СНЗм. - Со             (2)

где АС - абсолютная погрешность измерения емкости, нФ (мкФ);

Сцз.м. ~ значение емкости, измеренное поверяемой установкой, нФ (мкФ);

Со - значение емкости эталонной меры, нФ (мкФ)

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Определение погрешности установок WK260 MU проводить в следующей последовательности;

  • 1. Включить установку и прогреть ее в течении 30 минут.

  • 2. Подключить ко входу установки калибратор универсальный 9100 (далее - калибратор). Примечание: допускается вместо калибратора использовать пассивные средства измерений (меры (магазины) сопротивлений, емкости).

  • 3. На управляющей панели установки нажать кнопку «Prog». Листая меню кнопками ,

выбрать пункт «Poverka WK260 MU». Нажать кнопку «mode». Следуя указаниям на дисплее установки, поочередно устанавливать на калибраторе значения сопротивления и емкости, после чего нажимать кнопку «Старт».

  • 4. Результаты измерений занести в таблицу 8.

Таблица 8

Обозначение элемента

Номинальное значение

Показания установки

WK

Абсолютная погрешность

Пределы допускаемой абсолютной погрешности

R1

1 Ом

±0,12 Ом

R2

10 Ом

±0,3 Ом

R3

100 Ом

±2,1 Ом

R4

1 кОм

±0,0201 кОм

R5

10 кОм

±0,2001 кОм

R6

100 кОм

±2,0001 кОм

R7

200 кОм

±4,0001 кОм

С1

10 нФ

±2 нФ

С2

50 нФ

±6 нФ

СЗ

250 нФ

±26 нФ

С4

750 нФ

±76 нФ

С5

1 мкФ

±0,101 мкФ

С6

10 мкФ

±1,001 мкФ

С7

100 мкФ

±10,001 мкФ

  • 5. Результаты поверки установки считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности измерения электрического сопротивления и электрической емкости, определенные по формулам (1) и (2) не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Определение погрешности установок WK260 PC проводить в следующей последовательности:

  • 1. Подключить поверяемую установку к внешнему компьютеру.

  • 2. Включить установку и прогреть ее в течении 30 минут.

  • 3. Подключить ко входу установки калибратор универсальный 9100 (далее - калибратор).

  • 4. Запустить программу IVISion Studio с помощью с помощью ярлыка на рабочем столе компьютера (рисунок 2).

Рисунок 2 - Ярлык для запуска программы IVISion Studio.

  • 5. В открывшемся окне (рисунок 3) выбрать следующий пункт меню: File —>Open Project —> Poverka.

  • 6. Следуя указаниям программы, поочередно устанавливать на калибраторе значения сопротивления и емкости, после чего нажимать кнопку «Start test».

  • 7. Результаты измерений занести в таблицу 8.

  • 8. Результаты поверки установки считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности измерения электрического сопротивления и электрической емкости, определенные по формулам (1) и (2) не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

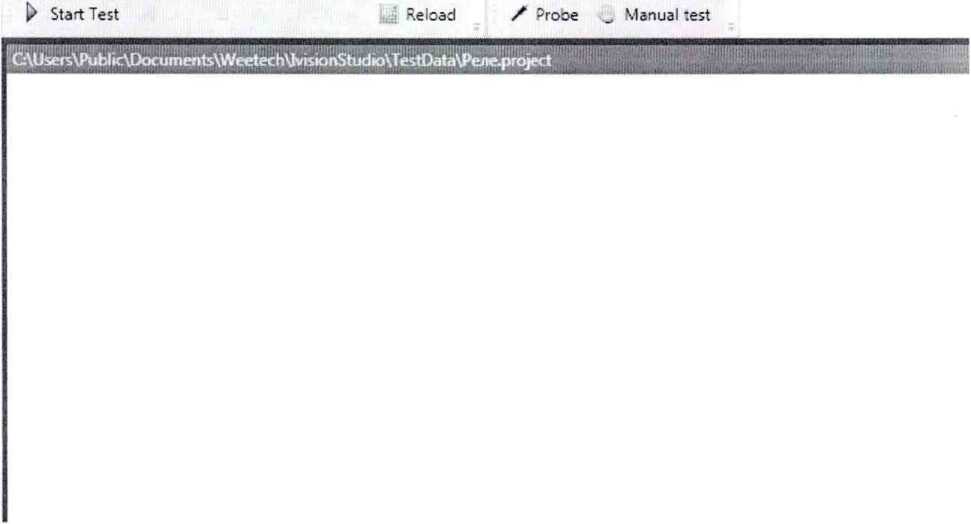

File "est cos est system Window He:p

Рисунок 3 - Окно программы IVISion Studio

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

При положительных результатах поверки на верхнюю панель корпуса прибора наносится знак поверки в виде наклейки, в паспорте производится запись о годности к применению и (или) выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Заместитель начальника отдела 206.1

ФГУП «ВНИИМС»

Начальник сектора отдела 206.1

ФГУП «ВНИИМС»

С.Ю. Рогожин

А.Ю. Терещенко
