Методика поверки «Анализаторы портативные рентгенофлуоресцентные VANTA » (МП 033.Д4-17)

УТВЕРЖДАЮ

Руководитель службы качества

Государственная система обеспечения единства измерений

Методика поверки

МП 033.Д4-17

Главный метролог ФГУП «ВНИИОФИ»

__ С.Н. Негода «18» мая 2017 г.

Москва

2017 г.

Настоящая методика поверки распространяется на анализаторы портативные рентгенофлуоресцентные VANTA (далее по тексту - анализаторы), предназначенные для измерения массовой доли химических элементов в сплавах методом энергодисперсионной рентгеновской флуоресценции в соответствии с аттестованными методиками измерений, и устанавливает операции при проведении их первичной и периодической поверок.

Интервал между поверками - 1 год.

• 2.1 При проведении первичной и периодической поверок выполняются операции,

указанные в таблице 1. Таблица 1

2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

• 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 3.1 При проведении первичной и периодической поверок применяются средства поверки, указанные в таблице 2.

Таблица 2

• 3.2 Средства поверки, указанные в таблице 2, должны быть поверены и аттестованы в установленном порядке. Допускается также применение других средств, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик поверяемых анализаторов с требуемой точностью.

К проведению поверки допускают лиц, изучивших настоящую методику поверки и Руководство по эксплуатации анализаторов, имеющих квалификационную группу не ниже III в соответствии с правилами по охране труда и эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н и прошедшие полный инструктаж по технике безопасности, прошедших обучение по требуемому виду измерений.

• 5.1 При проведении поверки следует соблюдать требования, установленные ГОСТ Р 12.1.031-2010, ГОСТ 12.1.040-83, правилами по охране труда и эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

• 5.2 Система электрического питания приборов должна быть защищена от колебаний и пиков сетевого напряжения, искровые генераторы не должны устанавливаться вблизи приборов.

• 5.3 При выполнении поверки должны соблюдаться требования, указанные в «Правилах техники безопасности при эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором, а также требования руководства по эксплуатации анализаторов.

• 5.4  Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

• 5.5  Рентгеновская трубка, используемая в анализаторах, может испускать ионизирующее излучение. Длительное воздействие может привести к тяжелым заболеваниям. Пользователи анализаторов должны использовать приборы в соответствии с инструкциями и правилами радиационной безопасности: СП 2.6.1.1282-03 «Гигиенические требования к устройству и эксплуатации источников, генерирующих рентгеновское излучение при ускоряющем напряжении от 10 до 100 кВ», СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности НРБ-99/2009».

• 6.1 Все этапы поверки, за исключением особо оговоренных, проводят при следующих условиях:

• - температура окружающего воздуха, °C                  от 15 до 25;

• - относительная влажность воздуха, %                    от 10 до 90.

• 6.2 Помещение, где проводится поверка, должно быть чистым и сухим. В помещение не должно быть кислотных, щелочных и других газов, способных вызвать значительную коррозию металлов.

• 6.3 В помещении не допускаются посторонние источники ионизирующего излучения, мощные постоянные и переменные электрические и магнитные поля.

• 7.1 Перед началом работы с анализаторами необходимо внимательно изучить руководство по эксплуатации.

• 7.2 Проверить наличие средств поверки по таблице 2, укомплектованность их документацией.

• 7.3 Подключить аккумулятор к анализатору.

• 8 Проведение поверки

• 8.1.1 Проверку проводят визуально. Проверяют соответствие расположения органов управления, надписей и обозначений требованиям технической документации; отсутствие механических повреждений на корпусах анализаторов, влияющих на их работоспособность; чистоту гнёзд, разъёмов и клемм.

• 8.2.2 Анализаторы считаются прошедшими операцию поверки, если корпус, внешние элементы, органы управления и индикации не повреждены, отсутствуют механические повреждения и ослабления элементов конструкции.

• 8.2.1 Включите анализатор, используя переключатель Вкл/Выкл.

• 8.2.2 Ознакомьтесь с правилами радиационной безопасности и подтвердите, что вы являетесь сертифицированным пользователем, набрав пароль, предоставленный производителем.

• 8.2.3 После ввода пароля начнётся инициализация системы. В случае успешного окончания которой анализатор откроет экран анализа в последнем выбранном режиме.

• 8.2.4 Для дальнейшей работы необходимо чтобы индикатор в левом нижнем углу экрана стал зеленым, это означает что температура детектора установилась в заданные значения. Когда анализатор будет готов к работе, в строке состояния появится надпись «Готово»

• 8.2.5 Анализаторы считаются прошедшими операцию поверки, если все этапы опробования пройдены без сообщений об ошибках.

• 8.3.1  Проверяют соответствие идентификационных данных программного обеспечения сведениям, приведенным в описании типа на анализаторы.

• 8.3.2 Для просмотра идентификационных данных программного обеспечения анализаторов необходимо включить анализатор, провести пальцем из правого верхнего угла вниз, в меню выбрать пункт «Об устройстве» далее пункт «Версии и обновления». После этого на экране отобразится наименование и номер версии программного обеспечения.

• 8.3.3 Анализаторы считаются прошедшим операцию поверки, если идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблице 3.

Таблица 3

• 8.4.1.1 Провести десятикратное измерение массовой доли меди в ГСО 8707-2005 (№ vsmO-1) и ГСО 1876-80 + 1881-80 (№ 295), ниобия в ГСО 2497-91П (№ УГ9и). Для этого направить датчик анализатора (3) на образец. Нажать кнопку «Начать анализ» или нажать и отпустить курок. Результат отобразится на дисплее сразу по окончании анализа.

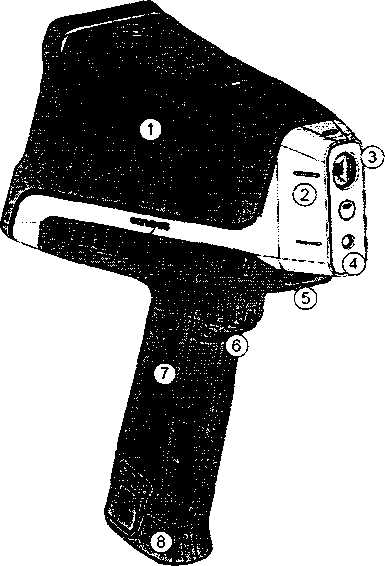

  1	Анализатор Vanta
  2	Измерительная часть прибора (датчик)
  3	Сменное измерительное окно (проленовое или каптоновое)
  4	Откидная рамка окна
  5	Разъем док-станции
  6	Пусковой курок
  7	Ручка
  8	Батарея



  Рисунок 1

• 8.4.1.2 Рассчитать среднее арифметическое значение массовой доли для каждого элемента по формуле (1):

ю

IX

1=1

10

где - измеренное значение массовой доли, %

• 8.4.1.3 Рассчитать относительную систематическую составляющую погрешности измерений массовой доли элемента по формуле (2):

Д^Юср  ^атт  _{л    п/}

= —---100% (2)

й)                                        ^{v 7}

атт

где &>_атт - аттестованное значение массовой доли элемента (указанное в паспорте на ГСО), %

• 8.4.1.4 Анализаторы считаются прошедшими операцию поверки, если диапазон измерений массовой доли элементов составляет от 0,001 до 100 %, а относительная систематическая составляющая погрешности измерений массовой доли элемента не превышает:

для массовой доли от 0,001 до 1% включительно ± 25 %

для массовой доли свыше 1 до 100% ± 5 %

8.4.2.1 Вычисляют среднее квадратическое отклонение случайной составляющей погрешности измерений массовой доли элементов (СКО), используя значения массовой доли, полученные в п. 8.4.1.1:

• 8.4.2.2 Анализаторы считаются прошедшими операцию поверки, если среднее квадратическое отклонение случайной составляющей погрешности измерений массовой доли элементов не превышает 0,2 % масс.

• 9.1   Результаты поверки заносятся в протокол (форма протокола приведена в приложении 1 настоящей методики поверки).

• 9.2 Анализаторы, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них выдаётся свидетельство о поверке установленной формы с указанием полученных по п.п. 8.4.1 - 8.4.2 фактических значений метрологических характеристик анализаторов и наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», и анализаторы допускают к эксплуатации.

• 9.3 Анализаторы, прошедшие поверку с отрицательным результатом, признаются непригодными, не допускаются к применению и на них выдается извещение о непригодности с

указанием причин. Свидетельство о предыдущей поверке и знак поверки аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями

ПРИЛОЖЕНИЕ 1 к Методике поверки МП 033.Д4-17 «Анализаторы портативные рентгенофлуоресцентные VANTA»

ПРОТОКОЛ

первичной / периодической поверки

от «_______»_____________201__года

Средство измерений: Анализаторы портативные рентгенофлуоресцентные VANTA

(Наименование СИ, тип (если в состав СИ входит несколько автономных блоков

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав. №__________№/№_________________________________________

Заводские номера блоков

Принадлежащее______________________________

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки «ГСИ. Анализаторы портативные рентгенофлуоресцентные VANTA. Методика поверки МП .Д4-17 », утвержденной ФГУП «ВНИИОФИ» «18» мая 2017 г. _____________________________________________

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов ______________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

• - температура окружающего воздуха,°C                         от 15 до 25

• - относительная влажность, %,                                   от 10 до 90

Получены результаты поверки метрологических характеристик:

Рекомендации___________________________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители:________________

_________________________________________подписи, ФИО, должность
