УТВЕРЖДАЮ

Генеральный директор ООО «Автопрогресс-М»

^С. Никитин

«16» ноября 2015 г.

МОДУЛИ ИЗМЕРИТЕЛЕЙ ДАЛЬНОСТИ И СКОРОСТИ ЛАЗЕРНЫЕ ПСВ-1550

МЕТОДИКА ПОВЕРКИ

МП АПМ 54-15

Москва, 2015

Настоящая методика распространяется на модули измерителя дальности и скорости лазерных ПСВ-1550, зав. №№ 001, 002 (далее - модули), и устанавливает методы и средства его первичной и периодической поверки.

Интервал между поверками - 2 года.

1. Операции и средства поверки.
  • 1.1. При проведении поверки должны быть выполнены операции и применены эталонные и вспомогательные средства, указанные в таблице 1.

    Примечание: допускается использование других эталонных СИ, не уступающих по точности указанным в таблице 1.

Таблица 1.

№ п/ п

Наименование операции.

№ пункта методики

Средства поверки и их технические характеристики.

1.

Внешний осмотр.

5.1

2.

Опробование.

5.2

3.

Определение диапазона и абсолютной погрешности измерений расстояний и скорости

5.3

Частотомер электронно-счетный Agilent 53181А (диапазон частот от 0 до 225 МГц, измерение периода следования импульсов с относительной погрешностью не хуже 1,5x10'7, per. № 36494-07 в Гос. Реестре СИ);

Тахеометр электронный типа Та20 по ГОСТ Р 51774-2001

  • - щит измерительный ЕРКЦ.203624.001 (см. Приложение А)

Вспомогательные средства поверки:

  • - визирный канал ЕРКЦ.469577.001

  • - дисплей контрольный с диагональю не менее 5”, разрешением не менее 800x480 и видеовходом RCA

При несоответствии характеристик поверяемых модулей установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят.

2. Требования безопасности

При проведении поверки должны выполняться требования, обеспечивающие безопасность труда, производственную санитарию и охрану окружающей среды в соответствии с нормами, принятыми на предприятии, а также указаниями Руководства по эксплуатации модулей.

3. Условия поверки
  • 3.1. При проведении поверки необходимо соблюдать следующие условия:

  • - температура окружающей среды, °C......................................20±5

  • - относительная влажность, %..................................................65±15

  • - атмосферное давление, кПа.....................................................84-106

4. Подготовка к поверке

Перед проведением поверки прогреть используемое оборудование в течение 30 минут.

  • 5. Порядок проведения поверки

5.1. Внешний осмотр
  • 5.1.1. При внешнем осмотре должно быть установлено:

  • - наличие маркировки / товарный знак изготовителя, тип и заводской номер модуля;

  • - отсутствие механических повреждений и дефектов, влияющих на работоспособность модуля.

5.2. Опробование
  • 5.2.1 Установить модуль на штатив, направить объективы на объект, находящийся на расстоянии 10-20 метров от модуля.

  • 5.2.2 В соответствии с Руководством по эксплуатации ЕРКЦ.468165.900 РЭ подключить внешнее питание и включить модуль.

  • 5.2.3 Контролировать прохождение встроенного теста модуля по параметрам:

  • - отображение актуального номера версии программного обеспечения (PSV-1550, версия не ниже 1.0.1.0);

  • - отображение признака успешного прохождения теста.

  • 5.2.4 Перевести модуль в режим тестирования и запустить измерение нажатием кнопки «ВЫБОР/ИЗМЕРЕНИЕ».

  • 5.2.5 Контролировать результаты измерения дальности, скорости и времени измерения на дисплее. Модуль считается работоспособным при циклической индикации дальности (соответствующей 10-20 метрам), скорости (равной 0±2 км/ч для неподвижного объекта), и времени измерения (от 0,3 до 0.4 с). Результат занести в протокол поверки.

5.3 Определение диапазона и абсолютной погрешности измерений расстояний и скорости
  • 5.3.1 Установить на модуль визирный канал, подключить видеовыход к контрольному дисплею.

  • 5.3.2 Установить и закрепить модуль на штативе с поворотной головкой.

  • 5.3.3 Отмерить тахеометром расстояние от штатива, на котором установлен поверяемый модуль до щита 10 метров и установить щит на ровную поверхность. После установки щита модуль наводится на него при помощи поворотной головки, по изображению на контрольном дисплее, и фиксируется.

  • 5.3.4 Подключить сигнальный вход частотомера к контакту 1 разъема Х2 модуля, общий -к контакту 3 разъема Х2. Установить режим измерения частоты.

  • 5.3.5 Перевести модуль в тестовый режим (лазер постоянно излучает импульсы). Измерить частотомером частоту излучения импульсов лазера F. Результат измерения занести в протокол.

  • 5.3.6 Установить на частотомере режим счета импульсов. Время счета 0,5 с.

  • 5.3.7 В режиме одиночных измерений измерить с помощью модуля время измерений Тизм и расстояние D„3M до щита. Количество измерений - 10. Одновременно с дисплея частотомера снимать показания количества импульсов N.

  • 5.3.8 Измерить с помощью тахеометра расстояние Одейств до щита. Количество измерений - 10.

  • 5.3.9 Повторить измерения по п.п. 5.3.5 - 5.3.6 для дальностей 20, 30 и 45 м. Результаты измерений занести в протокол.

  • 5.3.10 Рассчитать среднее значение для каждого расстояний DH3M и Эдейств по формулам:

    действ

    10

    действ

  • 5.3.11 Для каждого измеренного расстояния определить абсолютную погрешность измерения расстояний по формуле:

AD =

Абсолютная погрешность измерений расстояний для каждого измерения не должна превышать ±0,1 м.

  • 5.3.12 Для каждого измеренного расстояния рассчитать средние временные периоды (Тизм) по формуле:

изм

изм —

10

  • 5.3.13 Рассчитать средние скорости (Удейств) по формуле:

    действ

    действ

    (^действ 45      действ i

где N - среднее значение количества импульсов.

D действ 45 - среднее значение расстояния для 45 м.

^действ I - средние значения расстояния для 10, 20 и 30 м. F - частота излучения импульсов лазера.

  • 5.3.14 Рассчитать средние скорости (VlI3M) по формуле:

    ИЗМ

    изм

где D изм 45 - среднее значение расстояния для 45 м.

D изм I - средние значения расстояния для 10, 20 и 30 м.

Т изм- среднее значение времени измерения.

  • 5.3.14 Определить абсолютную погрешность измерения скоростей по формуле:

Абсолютная погрешность измерений скорости для каждого измерения не должна превышать ±2 км/ч.

Определение погрешности измерений расстояний свыше 500 м
  • 5.3.15 Установить на штативе тахеометр.

  • 5.3.16 Установить щит с натянутой на него отражающей пленкой на расстоянии около 500 м.

  • 5.3.17 Провести измерения расстояния до щита ГЗдейств с помощью тахеометра. Измерения провести 10 раз.

Примечание: в случае если технические характеристики тахеометра не позволяют проводить измерения расстояний на отражающую плёнку на данное и (или) большее расстояние, установить на один из штативов, поддерживающих щит, отражательную призму и проводить измерения расстояний на призму.

  • 5.3.18 Снять со штатива тахеометр и установить на него поверяемый модуль.

  • 5.3.19 Провести измерения расстояния до щита Оизм с помощью поверяемого модуля. Измерения провести 10 раз.

  • 5.3.19 Провести измерения по п. 5.3.17 и 5.3.19 для расстояний 1000 и 1500 м.

  • 5.3.20 Рассчитать среднее значение для каждого расстояния DH3M и Вдейств по формулам:

    изм

    ИЗМ

    действ

    10

  • 5.3.21 Для каждого измеренного расстояния определить абсолютную погрешность измерений расстояний по формуле:

    ^действ

Абсолютная погрешность измерений расстояний для каждого измерения не должна превышать ±0,1 м.

6. Оформление результатов поверки
  • 6.1. Модуль, прошедший поверку с положительными результатами, признаётся годным и допускается к применению. На него выдаётся свидетельство установленной формы или делается отметка в эксплуатационной документации. Знак поверки наносится на свидетельство о поверке.

  • 6.2. При отрицательных результатах поверки модуль признаётся непригодным и к применению не допускается. Отрицательные результаты поверки оформляются извещением о непригодности.

Начальник сектора

ООО «Автопрогресс-М»

Максимов М.В.

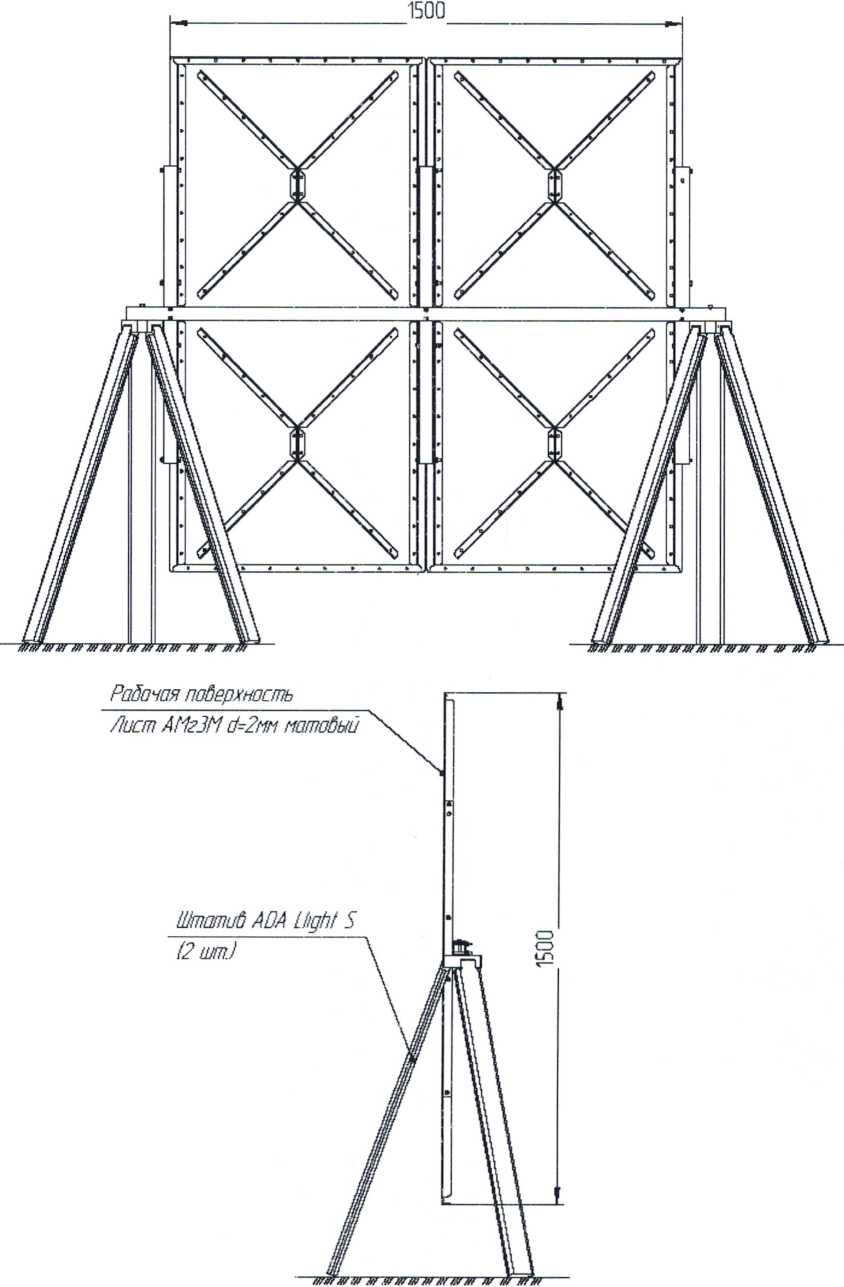

Приложение А

Щит измерительный ЕРКЦ.203624.001
