Методика поверки «Модули измерительные KAD/ADC/136» (МП 651-16-02 )

СОГЛАСОВАНО

Исполнительный директор

ООО «ЕМТ»

Фролов

2016 г.

Первый заместитель генерального директора -заместитель по научной работе

М.п.

Инструкция .Модули измерительные

KAD/ADC/136

Методика поверки

651-16-02 МП

р.п. Менделееве 2016 г.

• 1.1 Настоящая методика поверки распространяется на модули измерительные KAD/ADC/136 (далее - модули), изготавливаемые фирмой «Curtiss-Wright Avionics & Electronics», Ирландия, и устанавливает порядок и средства их первичной и периодической поверок.

• 1.2 Интервал между поверками -1 год.

• 2.1 При проведении поверки должны проводиться операции поверки, указанные в таблице 1.

Таблица 1 - Операции поверки

• 2.2 Первичную поверку проводить в полном объеме для всех каналов модулей.

• 2.3 Периодическую поверку допускается проводить для тех каналов, и в тех режимах и диапазонах, которые используются при эксплуатации, по соответствующим пунктам настоящей методики.

При этом, соответствующая запись должна быть сделана в эксплуатационных документах и свидетельстве о поверке (при его наличии) на основании решения эксплуатанта.

• 3.1 Рекомендуемые средства поверки приведены в таблице 2. Допускается применение других средств поверки других средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

• 3.2 Все средства поверки должны быть исправны, применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке или оттиск поверительного клейма с неистекшим сроком действия.

Таблица 2

• 4.1 При проведении поверки должны быть соблюдены меры безопасности, указанные в соответствующих разделах эксплуатационной документации средств измерений, используемых при поверке.

• 4.2 К проведению поверки модулей допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и имеющие право на поверку (аттестованными в качестве поверителей).

• 5.1 Поверку проводить при следующих условиях:

• - температура окружающего воздуха, °C

  20 ±5; от 45 до 80; от 626 до 795; от 215 до 225; от 49,5 до 50,5.

• - относительная влажность воздуха, %

• - атмосферное давление, мм рт. ст.

• - напряжение питания, В

• - частота, Гц

• 6.1 Поверитель должен изучить РЭ поверяемого модуля и используемых средств поверки.

• 6.2 Поверяемый модуль должен быть выдержан в помещении, где проводится поверка, не менее 2-х часов.

• 7.1 Внешний осмотр

При проведении внешнего осмотра проверяется:

• - отсутствие внешних механических повреждений;

• - исправность и чистота коаксиальных разъёмов.

Результаты поверки считать положительными, если отсутствуют внешние механические повреждения; разъёмы исправны и отсутствует их загрязнение.

Модули, имеющие дефекты бракуются и направляются в ремонт.

• 7.2 Опробование

  • 7.2.1 Подготовить модуль к работе:

• - установить модуль в блок базовый;

• - подключить блок базовый к источнику питания постоянного тока Б5-75;

• - подключить блок базовый к ПЭВМ (требования к ПЭВМ приведены в таблице 3) при помощи двух кабелей, подключенных последовательно (CON/DEC/001/B/00 и

ACC/ASY/022/00);

Таблица 3 - Требования к ПЭВМ

- запустить приложение «kDiscover» из состава ПО KSM-500, при этом на экране монитора должно появиться окно, приведенное на рисунке 1;

Configuration Link

Л SAM/DEC

Naming Convention

<• Long

C Short

C Ethernet       IP Address   [

ф Data Sheet

у OK

Рисунок 1 - Окно программы kDiscover из состава ПО KSM-500

• - в строке Report File открывшегося окна указать имя генерируемого файла с отчетом. После имени файла указать расширение файла «.html». По завершении ввода информации нажать кнопку ОК;

• - после окончания работы программы открыть составленный программой файл и произвести идентификацию подключенного модуля (файл «.html», в котором указаны все подключенные модули (серийный номер, наименование модуля, включающее в себя информацию о версии прошивки модуля) в системной установке КАМ-500);

• - запустить приложение «kWorkbench» из состава ПО KSM-500;

• 7.2.2 Убедиться в возможности установки режимов работы модуля:

• - используя приложение «kWorkbench» установить режим работы модуля в программе “kSetup”. Открыть файл с настройками системы. Выбрать соответствующий модуль ADC/135 в структуре модулей. Открыть окно для настройки параметров измерительных каналов модуля: входной диапазон, частоту дискретизации АЦП, частоту среза фильтров и название параметра для каждого канала модуля (рисунок 2).

¹ Module Setup ■

Ч_: Infcwiatiorr

i Chassis                          Slot Module                          Serial Number

i |KAM/CHS/13U             | [9~] |KAD/ADCZ135             | |                          |

H Parameters \

Рисунок 2 - Настройка модуля в программе kSetup

Внимание! При настройке параметров рекомендуется выбирать их наименования длиною не более 20 латинских символов, без пробелов, без выделения жирным шрифтом или курсивом, без следующих пяти символов ", /, >, <, \.

- настройка параметров измерительных каналов модуля производится в соответствии с таблицей 4;

Таблица 4 - Настройка параметров измерительных каналов модуля

- установка коэффициента усиления производится путем установки диапазона измерений АЦП каждого измерительного канала в колонках Max(v) и Min(v) (рисунок 2) в соответствии с таблицей 5.

Таблица 5

- используя приложение «kWorkbench» проверить правильность установки режимов работы (правильность конфигурации файла XidML), нажав кнопку “Program”.

• 7.2.3 Результаты опробования считать положительными, если модуль идентифицирован программным обеспечением и после установки режимов работы модулей программным обеспечением не выявлено ошибок.

В противном случае - модули признаются непригодными к применению.

• 7.3.1 Для проведения идентификации необходимо на ПЭВМ запустить программное обеспечение (ПО) в соответствии с РЭ на него, ознакомиться с отображением на дисплее.

• 7.3.2 Результаты поверки считать положительным, если:

• - идентификационное название и версия ПО, отображаемые в главном окне программы соответствуют данным приведенным в таблице 6;

• - ПО осуществляет функции, указанные в эксплуатационной документации.

Таблица 6

В противном случае - модули признаются непригодными к применению.

7.4.1 Определение приведенной погрешности измерений напряжения постоянного тока проводить в следующей последовательности:

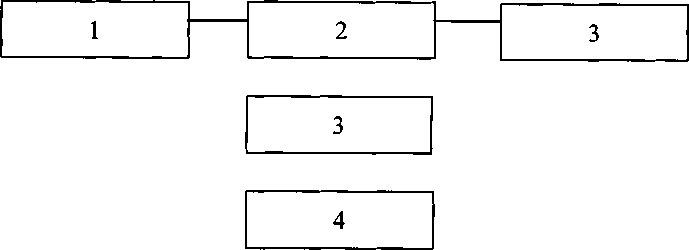

- собрать схему, представленную на рисунке 3

1-ПЭВМ;

• 2 - блок базовый КАМ/CHS с установленным управляющим модулем и установленным модулем KAD/ADC/136;

• 3 - коммутационная плата JIG/UNI/001/C/00/VA3005;

• 4 - калибратор универсальный 9100;

• 5 - источник питания постоянного тока Б5-75

Рисунок 3

• - установить на калибраторе универсальном 9100 значение напряжения постоянного тока минус 10 В;

• - рассчитать измеренные значения напряжения по формуле (1):

= . (1)

где Д1/ = 20 В;

kt - цифровой код значения, измеренного z-м измерительным каналом; АС/ - диапазон измерений напряжения;

65536 - максимальное число отсчётов.

- определить значение приведенной погрешности измерений напряжения по формуле

(2):

где и_изм - значение напряжения постоянного тока, измеренное модулем (В). и_каЛибр, - значения силы постоянного тока установленное на калибраторе (В). Данные измерений и расчетов занести в таблицу 7.

- последовательно подавая с калибратора напряжение постоянного тока в соответствии с таблицей 7 повторить предыдущие операции.

Таблица 7

Результаты поверки считать положительными, если значения приведенной погрешности измерений напряжения постоянного тока находятся в пределах ±0,08 %.

В противном случае модули признаются непригодными к применению.

• 7.4.2 Определение абсолютной погрешности измерений температуры при подключении термоэлектрических преобразователей (термопар типа К) проводить в следующей последовательности:

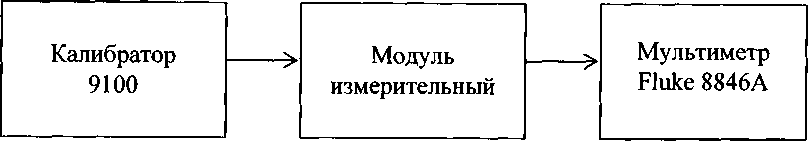

- собрать схему, представленную на рисунке 4. Установить на модуле диапазон выходного сигнала (0-20) мА, температуру холодного спая 0 °C;

Рисунок 4

• - установить на модуле режим измерения температуры с помощью термоэлектрических преобразователей типа К;

• - последовательно подавая с калибратора напряжение постоянного тока, соответствующее значениям температуры, в соответствии с таблицей 8 измерить силу тока 1_Вых на выходе модуля с помощью мультиметра;

Таблица 8

• - определить температуру соответствующею выходному сигнала модуля по формуле (3):

=-200 +^-1572         (3)

• - определить значение абсолютной погрешности измерения по формуле (4):

^А            меры                              (4)

где t_H3M - значение температуры, измеренное модулем (°C). t_Mep_bi,-значения температуры, эквивалентное напряжению постоянного тока (°C).

Результаты поверки считать положительными, если значения абсолютной погрешности измерений температуры при подключении термоэлектрических преобразователей (термопар типа К) в диапазоне от минус 50 до 150 °C не более 6 °C и в диапазоне от минус 200 до 1372 °C не более 7 °C.

В противном случае - модули признаются непригодными к применению.

• 7.4.3 Определение абсолютной погрешности измерений температуры при подключении термопреобразователей сопротивления (РТ100) проводить в следующей последовательности:

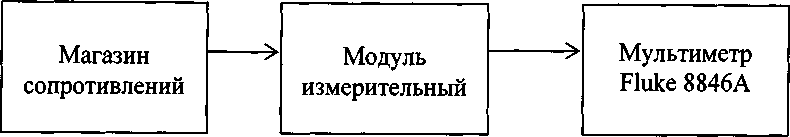

- собрать схему, представленную на рисунке 5

Рисунок 5

• - установить на модуле режим измерения температуры с помощью термопреобразователей сопротивления PtlOO и диапазон выходного сигнала модуля (0-20) мА;

• - сформировать, при помощи магазина сопротивления на входе измерительного модуля сопротивление постоянному току величиной 18,52 Ом, соответствующее температуре минус 200 °C;

• - измерить силу тока на выходе модуля с помощью мультиметра. Определить температуру, соответствующую выходному сигналу модуля по формуле (5):

• - определить значение абсолютной погрешности измерения по формуле (6):

А = t - t                      (6)

изм меры        ’                 V^м/

где - значение температуры, измеренное модулем (°C ).

1меры - значения температуры, эквивалентное сопротивлению, установленному на магазине сопротивлений (°C);

• - последовательно устанавливая сопротивление магазина в соответствии с таблицей 9, повторить измерения и определить значения абсолютной погрешности;

Таблица 9

Результаты поверки считать положительными, если значения абсолютной погрешности измерений температуры, при подключении термопреобразователей сопротивления (РТ100) в диапазоне от минус 200 до 660 °C не более 12 °C и в диапазоне от 0 до 200 °C не более 5 °C.

В противном случае - модули признаются непригодными к применению.

• 7.4.4 Определение приведённой погрешности воспроизведения напряжения постоянного тока проводить в следующей последовательности:

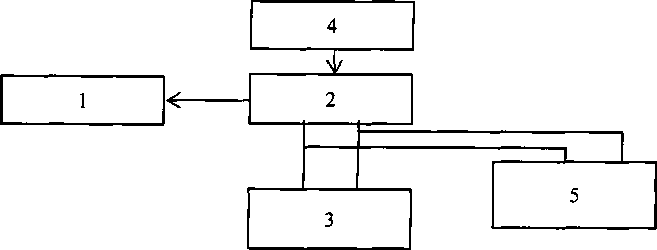

- собрать схему, представленную на рисунке 6

1-ПЭВМ;

• 2 - блок базовый КАМ/CHS с установленным управляющим модулем и установленным модулем KAD/ADC/136;

• 3 - магазин сопротивления Р4831-М1;

• 4 - источник питания постоянного тока Б5-75;

• 5 - мультиметр цифровой Fluke 8846А.

Рисунок 6 - Схема определения воспроизводимых значений напряжения/силы посто

янного тока

• - установить режим воспроизведения напряжения постоянного тока «Voltage» для каждого канала, используя настройки параметров каналов модуля согласно процедуре приведенной в п. 7.2;

• - установить значение напряжения возбуждения 5,1 В (воспроизводимое напряжение 10,2 В) используя настройки параметров каналов модуля согласно процедуре, приведенной в п. 7.2.2;

• - установить на мультиметре цифровом Fluke 8846А режим измерений напряжения постоянного тока;

• - установить на магазине сопротивления Р4831-М1 значение сопротивления нагрузки 350 Ом;

• - провести измерения воспроизводимых значений напряжения постоянного тока канала воспроизведения напряжения постоянного тока между клеммами «EXCITATION(0)+» и «EXCITATION(O)-», в соответствии с разводкой выводов разъема каналов воспроизведения напряжения постоянного тока;

• - повторить измерения для каналов 1-7, подключая их поочередно в соответствии с разводкой выводов разъема каналов воспроизведения напряжения постоянного тока;

- рассчитать приведенную погрешность воспроизведения напряжения постоянного тока для каждого канала по формуле (7), за нормирующее значение принять диапазон воспроизводимых значений напряжения:

где и_ном - значение напряжения постоянного тока, воспроизводимое модулем (В), имулынметр - значения напряжения постоянного тока, измеренное с помощью мультиметра (В).

- повторить измерения при значениях напряжения возбуждения каждого канала 2,5 В (воспроизведение напряжения 5 В) и 0,5 В (воспроизведение напряжения 1 В).

Результаты поверки считать положительными, если значения приведенной погрешности воспроизведения напряжения постоянного тока находятся в пределах ± 0,2 %.

В противном случае - модули признаются непригодными к применению.

• 7.4.5 Определение приведённой погрешности воспроизведения силы постоянного тока (тока возбуждения) проводить в следующей последовательности:

• - установить режим воспроизведения напряжения постоянного тока «Current» для каждого канала, используя настройки параметров каналов модуля;

• - установить воспроизводимое значение силы постоянного тока (тока возбуждения) каждого канала модуля равное 30 мА, используя настройки параметров каналов модуля;

• - собрать схему, представленную на рисунке 6;

• - установить на мультиметре цифровом Fluke 8846А режим измерений силы постоянного тока;

• - установить на магазине сопротивления Р4831-М1 значение сопротивления 350 Ом;

• - с помощью мультиметра цифрового Fluke 8846А провести измерения воспроизводимого значения силы постоянного тока между клеммами «EXCITATION(0)+» и «EXCITATION(O)-» каждого канала, в соответствии с разводкой выводов разъема каналов воспроизведения силы постоянного тока;

• - повторить измерения для каналов 1-7, подключая их поочередно в соответствии с разводкой выводов разъема каналов воспроизведения силы постоянного тока (тока возбуждения);

• - рассчитать приведенную погрешность воспроизведения силы постоянного тока (тока возбуждения) для каждого канала по формуле (8), за нормирующее значение принять диапазон воспроизводимых значений силы постоянного тока (тока возбуждения);

I ном  Iмультиметр j QQO/

Iнорм

где 1_Н0М - значение силы постоянного тока, воспроизводимое модулем (В);

Мультиметр - значения силы постоянного тока, измеренное с помощью мультиметра (В);

1норм - нормированное значение силы постоянного тока.

• - повторить измерения при значениях силы постоянного тока (тока возбуждения) модуля 2 мА и 0,5 мА.

Результаты поверки считать положительными, если значения приведенной погрешности воспроизведения силы постоянного тока (тока возбуждения), при значениях сопротивления нагрузки 350 Ом, находятся в пределах ±0,2 %.

В противном случае - модули признаются непригодными к применению.

• 7.4.6 Определение приведённой погрешности воспроизведения силы постоянного тока (тока балансировки) проводить в следующей последовательности:

• - установить воспроизводимое значение силы постоянного тока (тока балансировки) в разделе «Balance Applied» каждого канала модуля равное 100 мкА, используя настройки параметров каналов модуля;

• - собрать схему, представленную на рисунке 6;

• - установить на мультиметре цифровом Fluke 8846А режим измерений силы постоянного тока;

• - установить на магазине сопротивления Р4831-М1 значение сопротивления 175 Ом;

• - с помощью мультиметра цифрового Fluke 8846А провести измерения воспроизводимого значения силы постоянного тока между клеммами «ANALOG(0)+» и «GND» каждого канала, в соответствии с разводкой выводов разъема каналов воспроизведения силы постоянного тока (тока балансировки);

• - повторить измерения для каналов 1-7, подключая их поочередно в соответствии с разводкой выводов разъема каналов воспроизведения силы постоянного тока (тока балансировки);

• - рассчитать приведенную погрешность воспроизведения силы постоянного тока (тока балансировки) для каждого канала по формуле (8), за нормирующее значение принять диапазон воспроизводимых значений силы постоянного тока (тока балансировки);

• - повторить измерения при значениях силы постоянного тока (тока балансировки) О и минус 100 мкА.

Результаты поверки считать положительными, если значения приведенной погрешности воспроизведения силы постоянного тока (тока балансировки), при значении сопротивления нагрузки 175 Ом, находятся в пределах ±0,3 %.

В противном случае - модули признаются непригодными к применению.

• 8.1 Положительные результаты поверки оформить установленным порядком.

• 8.2 При поверке модуля результаты измерений и расчетов заносятся в протокол произвольной формы на бумажном носителе.

• 8.3 В случае отрицательных результатов поверки модуля к дальнейшему применению не допускается. На него выдается извещение об его непригодности к дальнейшей эксплуатации с указанием причин непригодности.

• 8.4 Информация, обязательная к занесению в протокол измерений: данные об атмосферном давлении, влажности и температуре воздуха в помещении в момент проведения измерений, дата и время проведения измерений.

Инженер НИО-6 ФГУП «ВНИИФТРИ»
