Методика поверки «рН-метр рН-150МИ Формуляр» (ГРБА.414318.001ФО)

СОГЛАСОВАНО

Приложение А Методика поверки Зам руководителя ГЦИ СИ ФГУ «МенделееайкиьЩСМ» -директор Цен лггад^рб^тде ления >      А А Зажигай

Trftyw 2009 г.

СОДЕРЖАНИЕ

• 1 ОБЩИЕ УКАЗАНИЯ

• 2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• 3 МАРКИРОВКА

• 4 КОМПЛЕКТНОСТЬ

• 5 ГРАДУИРОВКА ПРЕОБРАЗОВАТЕЛЯ

• 6 ПОВЕРКА (КАЛИБРОВКА) ПРИБОРА

• 7 ТРАНСПОРТИРОВАНИЕ

• 8 ПРАВИЛА ХРАНЕНИЯ

• 9 КОНСЕРВАЦИЯ

• 10 ДВИЖЕНИЕ ПРИБОРА ПРИ ЭКСПЛУАТАЦИИ

• 11 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

• 12 СВЕДЕНИЯ О ПОВЕРКЕ

• 13 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

• 14 ПРОЧИЕ СВЕДЕНИЯ

Приложение А

Методика поверки (калибровки)................................................................................

Приложение Б

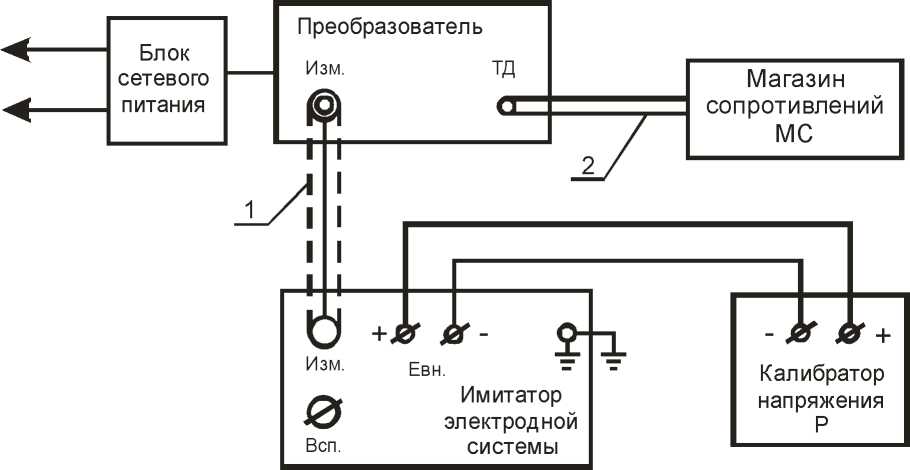

Схема электрических соединений для градуировки, калибровки и поверки преобразователя ................................................................................................................

Приложение В

Номинальные статические характеристики преобразования ЭДС электродной системы...............................................................................................................................

Приложение Г

Основные технические данные термодатчика ........................................................

• 1.1 pH-метр рН-150МИ (далее - прибор) предназначен для измерения показателя активности ионов водорода (pH), окислительно-восстановительного потенциала (Eh) и температуры водных растворов и непосредственного измерения pH мяса и мясопродуктов. Измерение pH, Eh и температуры осуществляется с помощью первичных измерительных преобразователей - измерительного электрода, электрода сравнения и термодатчика и вторичного измерительного преобразователя (далее - преобразователь).

• 1.2 pH-метр является портативным прибором с сетевым и автономным питанием и может быть применен в лабораториях предприятий и научно-исследовательских учреждений различных отраслей промышленности, а также для оперативных измерений на предприятиях пищевой промышленности и в области охраны окружающей природной среды.

• 1.3 Преобразователь соответствует техническим условиям ТУ 4215-051-896502802009. По устойчивости к воздействию температуры и влажности окружающего воздуха прибор соответствует группе 3 ГОСТ 22261-94.

• 2.1 Диапазоны измерения и цена наименьшего разряда цифрового отсчетного устройства (дискретность) преобразователя соответствуют значениям, указанным в таблице 1.

Таблица 1

• 2.2 Визуальный отсчет значений измеряемой величины производится в цифровой форме по жидкокристаллическому дисплею в единицах pH, мВ, °С.

• 2.3 Питание преобразователя осуществляется от автономного источника постоянного тока, состоящего из четырех элементов напряжением от 1,25 В до 1,5 В (допускается применение любого другого автономного источника напряжением от 5 до 6 В).

Предусмотрено также питание преобразователя через блок сетевого питания (входит в комплект поставки) от сети однофазного переменного тока напряжением (220±22) В, частотой (50 ± 0,5) Гц.

Мощность, потребляемая преобразователем при питании от сети переменного тока, не более 8,0 В-А.

Допустимая продолжительность непрерывной работы не менее 8 ч. Время перерыва до повторного включения при питании от сети не менее 15 мин.

Уровень срабатывания автоматической сигнализации понижения напряжения автономного источника питания находится в пределах от 4,6 до 5,0 В.

• 2.4 Максимальное значение тока, потребляемое преобразователем от автономного источника, не более 10 мА.

• 2.5 Прибор предназначен для работы в следующих условиях эксплуатации:

- температура окружающего воздуха от 5 ° С до 40 °С;

- относительная влажность воздуха до 90 % при 25 ° С ;

- атмосферное давление от 84 до 106,7 кПа;

- анализируемая среда - водные растворы неорганических и органических соединений, технологические растворы, твердые и вязкие среды хлебопекарной и мясной промышленности, не образующие пленок и осадков на поверхности электродов, пожаровзрывобезопасные;

- рабочий диапазон температуры анализируемой среды определяется типом используемых электродов.

• 2.6 В режиме pH прибор обеспечивает работу с электродными системами с нормированными значениями координат изопотенциальной точки Ei и pHi и зависимостью ЭДС электродной системы от измеряемой величины pH, определяемой уравнением

Е = Ei + Sf(pH - pH,),             (1)

где  Е - ЭДС электродной системы, мВ;

Ei - координата изопотенциальной точки электродной системы, мВ; pHi - координата изопотенциальной точки электродной системы; pH - показатель активности ионов водорода;

S_t - крутизна характеристики электродной системы, мВ/pH.

Значение St определяется выражением

St = 0,1984-(273,16 + t)-Ks,                 (2)

где t - температура анализируемой среды, °С;

Ks - коэффициент, позволяющий учитывать отклонение крутизны электродной системы от теоретического значения Ks = 1.

• 2.7 В режиме pH прибор обеспечивает градуировку в комплекте с электродами, имеющими параметры, приведенные в таблице 2.

Таблица 2

• 2.8 В приборе предусмотрена ручная и автоматическая температурная компенсация изменения ЭДС электродной системы. Диапазон термокомпенсации преобразователя от минус 10 °С до плюс 100 °С. Диапазон ручной установки температуры от минус 10 °С до плюс 100 °С.

• 2.9 Пределы допускаемых значений основной абсолютной погрешности приведены в таблице 3.

Таблица 3

Диапазоны измерений прибора:

- в режиме pH     - от 0 до 14;

- в режиме t       - от 0 °С до 100 °С .

• 2.10 Пределы допускаемых значений дополнительных погрешностей преобразователя, обусловленных изменением внешних влияющих факторов в пределах рабочей области применения, должны соответствовать таблице 4.

Таблица 4

• 2.11 Допускаемая величина сопротивления измерительного электрода - не более 1000 МОм.

• 2.12 Допускаемая величина сопротивления электрода сравнения - не более 20 кОм.

• 2.13 Время установления рабочего режима прибора не превышает 15 мин.

• 2.14 Габаритные размеры преобразователя (длинахширинахвысота) - не более 200x92x55 мм.

Масса преобразователя - не более 0,3 кг.

• 2.15 Прибор относится к восстанавливаемым, ремонтируемым изделиям общего назначения.

Среднее время восстановления работоспособного состояния прибора - не более 1 ч.

• 2.16 Средняя наработка на отказ преобразователя не менее 9000 ч.

Критерием отказа является несоответствие требованиям 2.9 настоящего формуляра.

• 2.17 Полный средний срок службы преобразователя - не менее 10 лет.

ГРБА.414318.001ФО

• 3.1 Маркировка прибора должна соответствовать ГОСТ 22261-94 и чертежам предприятия-изготовителя.

• 3.2 На каждом преобразователе должны быть нанесены: товарный знак предприятия-изготовителя; наименование (или условное наименование) прибора; знак Государственного реестра; заводской порядковый номер; год изготовления; надпись «Сделано в России».

На блоке сетевого питания должны быть нанесены: условные обозначения видов и номинальные значения напряжения питающей сети, выходного напряжения и выходного тока; символ С2 (испытательное напряжение изоляции) по ГОСТ 23217-78; символ класса защиты II по ГОСТ Р 51350-99.

• 3.3 Способ и качество выполнения надписей и обозначений должны обеспечивать их четкое и ясное изображение в течение срока службы прибора. Заводской номер и год изготовления должны располагаться на несъемной части преобразователя на видном месте.

Комплект поставки прибора соответствует перечню, указанному в таблице 5.

Таблица 5

• 5.1 Градуировка преобразователя производится после ремонта или длительного хранения при периодическом контроле основных эксплуатационно-технических характеристик, если обнаружится несоответствие нормируемым значениям, но не реже одного раза в 6 мес.

• 5.2 Градуировка преобразователя производится на установке (Приложение Б). Для градуировки преобразователя необходимы следующие приборы:

• 1) компаратор напряжения, диапазон измерений от 0 до 2 В (например, Р3003);

• 2) магазин сопротивлений класса 0,02 (например, МСР-60М);

• 3) имитатор электродной системы (например, И-02).

• 5.3 Градуировка преобразователя в режиме измерения величины pH производится при автоматической термокомпенсации и номинальных значениях параметров электродной системы pHi и Ei (приведены в эксплуатационной документации применяемого электрода).

При использовании электрода с параметрами pHi = 6,70; Ei = 18 мВ (например, ЭСК-10601/7, ЭСК-10301/7, ЭСК-10605/7, ЭСК-10305/7), градуировку производить в соответствии с градуировочной таблицей (Приложение В, таблица В.1) следующим образом:

• 1) установить на магазине сопротивлений МС сопротивление 1077,9 Ом (соответствует температуре 20,0 °С, Приложение Г);

• 2)  подать от компаратора напряжение 407,70 мВ (соответствует значению   pH =

0,00);

• 3)  пользуясь указаниями руководства по эксплуатации в режиме градуировки, отградуировать преобразователь по СТ1 (pH = 0,00);

• 4)  подать от компаратора напряжение минус 406,60 мВ (соответствует значению рН=14,00);

• 5)  отградуировать преобразователь по СТ2 (pH = 14,00);

• 6)  в режиме измерения, установить на магазине сопротивлений МС сопротивление 1232,4 Ом (соответствует 60,0 °С), подать от компаратора напряжение 196,47 мВ, на дисплее должны установиться показания pH =(4,00 ± 0,03).

При использовании электродов с другими параметрами pHi и Ei, градуировку производить после проведения редактирования значений координат изопотенциальной точки согласно указаний ГРБА.414318.001РЭ аналогично, подавая от компаратора напряжения в соответствии с градуировочной таблицей, рассчитанной по формуле 1.

Градуировочная таблица для электродов с параметрами pHi = 4,00; Ei = 0 мВ (например, ЭСК-10601/4, ЭСК-10301/4, ЭСК-10605/4, ЭСК-10305/4) приведена в приложении В, таблица В.2.

Поверка (при необходимости - калибровка) прибора производится в соответствии с методикой поверки (калибровки), приведенной в приложении А.

Приборы транспортируются в упакованном виде в закрытом транспорте любого вида (в самолетах - в отапливаемых герметизированных отсеках). При железнодорожных перевозках вид отправки - мелкие.

Условия транспортирования приборов в упаковке предприятия-изготовителя (без электродов) соответствуют условиям хранения 5 по ГОСТ 15150-69.

Электроды (или приборы с электродами) должны транспортироваться и храниться в соответствии с требованиями нормативных документов на электроды.

Не допускается перевозка в транспортных средствах, имеющих следы перевозки активно действующих химикатов, цемента и угля.

Во время погрузочно-разгрузочных работ и транспортирования ящики не должны подвергаться резким ударам и воздействию атмосферных осадков.

Способ укладки ящиков на транспортное средство должен исключать их перемещение в пути следования.

После транспортирования и (или) хранения приборы перед эксплуатацией должны быть выдержаны в распакованном виде в нормальных условиях в течение 8 ч.

• 8.1 Хранение приборов до ввода в эксплуатацию в упаковке предприятия-изготовителя должно соответствовать условиям хранения 1 по ГОСТ 15150-69.

Данное требование относится только к хранению в складских помещениях потребителя и поставщика, но не распространяется на хранение в железнодорожных складах.

• 8.2 Хранение приборов без упаковки следует производить при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % при температуре 25 °С.

В помещениях для хранения приборов не должно быть пыли, паров кислот, щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.

pH-метр рН-150МИ подвергнут на предприятии-изготовителе консервации согласно ГОСТ 9.014-78 по варианту защиты ВЗ-10 и упакован по варианту упаковки ВУ-5.

Предельный срок защиты без переконсервации 3 года.

При консервации прибора из комбинированных электродов (электродов сравнения) выливается электролит, электроды промываются дистиллированной водой и просушиваются.

Сведения о переконсервации прибора приведены в таблице 6.

Таблица 6

10.1 Сведения о движении прибора при эксплуатации приведены в таблице 7. Таблица 7

10.2 Сведения о закреплении прибора при эксплуатации приведены в таблице 8.

Таблица 8

pH-метр рН-150МИ заводской №___________изготовлен и принят в соответствии с

обязательными требованиями государственных стандартов, действующей технической документацией, действующими ТУ 4215-051-89650280-2009 и признан годным для эксплуатации.

Контролер ОТК

М.П.    _____________________ _______________________

личная подпись                               расшифровка подписи

число, месяц, год

pH-метр рН-150МИ заводской №___________поверен в соответствии с обязатель

ными требованиями государственных стандартов Российской Федерации, и признан годным для эксплуатации.

Поверитель

МП ______________________ _______________________

личная подпись                        расшифровка подписи

Дата поверки                             _______________________

число, месяц, год

• 13.1 Изготовитель гарантирует соответствие pH-метра рН-150МИ требованиям технических условий, при соблюдении потребителем правил эксплуатации, транспортирования и хранения.

• 13.2 Гарантийный срок хранения 6 месяцев со дня изготовления.

• 13.3 Гарантийный срок эксплуатации pH-метра - 24 месяца со дня ввода в эксплуатацию. Гарантийный срок эксплуатации электродов, входящих в комплект поставки - в соответствии с их эксплуатационной документацией.

• 13.4 Потребитель имеет право на гарантийный ремонт прибора в течение гарантийного срока эксплуатации. Гарантийный ремонт pH-метра рН-150МИ, его принадлежностей и сменных частей вплоть до замены прибора в целом, если они за это время выйдут из строя или их характеристики окажутся ниже норм технических требований, производится безвозмездно при условии, что их работоспособность была нарушена вследствие дефекта изготовления.

• 13.5 Гарантийный ремонт не производится в следующих случаях:

• - отсутствие или повреждение пломб;

• - нарушение правил эксплуатации прибора;

• - наличие механических повреждений, попытки ремонта кем-либо, кроме предприятий, осуществляющих гарантийный ремонт.

• 13.6 По вопросам гарантийного и послегарантийного ремонта обращаться по адресу предприятия - изготовителя:

Россия:109202, г. Москва, Шоссе Фрезер,12; ООО «Измерительная Техника».

Тел./факс: +107(495) 232-49-74, 232-42-14, E-mail: izmteh@ izmteh.ru

Гарантийный срок продлевается на время от подачи рекламации до введения в строй прибора силами предприятий, осуществляющих гарантийный ремонт.

• 13.7 Сведения о рекламациях

При неисправности прибора в период гарантийного срока потребителем должен быть составлен акт с указанием признаков неисправностей. Сведения о рекламациях и принятых по ним мерах вносятся в таблицу 9.

Таблица 9

В электроде типа ЭСК-1 содержится 0,581 г серебра.

Сильнодействующих ядовитых веществ прибор не содержит. Утилизация производится в соответствии с правилами и нормами, действующими на предприятии пользователя.

ГРБА.414318.001ФО Приложение А (обязательное)

Настоящая методика поверки предназначена для поверки (калибровки) pH-метров рН-150МИ (далее - приборы), используемых для определения показателя активности ионов водорода (рН), окислительно-восстановительного потенциала (Eh) и температуры водных растворов, с представлением результатов на цифровом отсчетном устройстве.

Межповерочный интервал прибора - 1 год.

• 1 Операции и средства поверки (калибровки)

При проведении поверки (калибровки) должны быть выполнены следующие операции и применены средства поверки (калибровки) с характеристиками, указанными в таблице А.1.

Таблица А.1

ГРБА.414318.001ФО

Окончание таблицы А.1

Примечание - Допускается применять другие средства поверки (калибровки) не приведенные в таблице, обеспечивающие определение метрологических характеристик приборов с требуемой точностью.

При получении отрицательного результата на любом из этапов, поверка (калибровка) прекращается.

• 2 Требования безопасности

При проведении поверки (калибровки) должны быть соблюдены требования безопасности, указанные в эксплуатационной документации приборов и средств поверки (калибровки).

• 3 Условия поверки (калибровки)

  3.1

  1)

  2)

  3)

  4)

  5)

  При проведении поверки (калибровки) должны соблюдаться следующие условия:

  температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа напряжение питания блока сетевого питания, В температура градуировочных и контрольных растворов, °С вибрация, тряска, удары, влияющие на работу прибора

  20 ± 5; от 30 до 80;

  от 84 до 106,7; 220 ± 22;

  20 ± 5; отсутствуют;

ГРБА.414318.001ФО

• 7) сопротивление, эквивалентное сопротивлению в цепи

измерительного электрода, МОм                            0;

• 8) сопротивление, эквивалентное сопротивлению в цепи

электрода сравнения, кОм                                  0;

• 9) время установления рабочего режима, мин               не менее 15.

Поверка (калибровка) производится при питании преобразователя от сети через блок сетевого питания.

• 3.2 Схема установки для проверки основных характеристик преобразователя приведена в приложении Б.

• 3.3 Таблицы номинальных значений ЭДС электродных систем, а так же номинальные значения сопротивления термодатчика при различных температурах, используемые при проверках, приведены в приложениях В и Г.

• 4 Подготовка к поверке (калибровке)

  • 4.1 Перед проведением поверки (калибровки) прибор должен быть выдержан при температуре (20±5) °С и относительной влажности до 80 % не менее 8 ч.

  • 4.2 Перед проведением первичной поверки (калибровки) собрать схему согласно приложения Б.

  • 4.3 Приборы и средства поверки (калибровки) должны быть подготовлены к работе и отградуированы, согласно указаний эксплуатационной документации.

• 5 Проведение поверки (калибровки)

  • 5.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора следующим требованиям:

• - не допускаются дефекты корпуса, влияющие на работоспособность прибора, пятна, нечеткое изображение надписей;

• - не допускается повреждение кабелей составных частей прибора.

• 5.2 Опробование

Опробование преобразователя производится следующим образом:

• 1)  включить питание преобразователя. На дисплее должно высветиться произвольное значение в единицах рН;

• 2)  проверить работоспособность органов управления: нажатие клавиш должно сопровождаться соответствующим изменением информации на дисплее;

• 3) подключить кабель термодатчика, знак <«ТР|» должен погаснуть.

• 5.3 Контроль основной абсолютной погрешности прибора производится в условиях, оговоренных в разделе 3.

  • 5.3.1 Контроль основной абсолютной погрешности прибора в режиме измерения температуры анализируемого раствора производить путем сравнения показаний дисплея с показаниями контрольного ртутного термометра следующим образом:

- погрузить термодатчик и контрольный термометр в сосуд с водой комнатной температуры;

• - после установления показаний зафиксировать значения температуры по дисплею прибора и термометру;

• - аналогично зафиксировать значения температуры при погружении термодатчика и контрольного термометра в сосуд с водой температурой (0 ± 5) °С и (100 ± 5) °С. Допускается использовать тающий лед и кипящую воду.

Основную абсолютную погрешность прибора рассчитать по формуле

ГРБА.414318.001ФО

^А = ^tnp ^{- t}терм^{,                                                             (А}.¹⁾

где А - основная абсолютная погрешность прибора в режиме измерения температуры, °С;

Ъ_р - значение температуры по дисплею прибора, °С;

^ге_рм - значение температуры воды, измеренное термометром, °С.

Основная абсолютная погрешность должна быть не более ± 2 °С.

• 5.3.2 Контроль основной абсолютной погрешности прибора в режиме измерения рН.

При проведении проверки температуры растворов, используемых для градуировки, и контрольного не должны отличаться более чем на 1,5 °С. Для этого все растворы следует выдержать при комнатной температуре не менее часа.

Контроль основной абсолютной погрешности производят по рабочим эталонам рН ГОСТ 8.135-2004 при автоматической термокомпенсации по следующей методике:

• -  отградуировать прибор в режиме измерения рН, согласно указаниям эксплуатационной документации, используя рабочие эталоны типов 1 (pH = 1,65), 5 (рН=9,18);

• -  измерить значение рН в растворе типа 4 (pH = 6,86), зафиксировать значение температуры раствора tp, °С.

Основную абсолютную погрешность прибора рассчитать по формуле

А = рНпр - рН

где А - основная абсолютная погрешность прибора в режиме измерения рН; рН_пр - значение рН раствора по дисплею прибора, рН;

рН - табличное значение рН раствора при данной температуре (приведено в ГОСТ 8.134-98).

Основная абсолютная погрешность рН должна быть не более ± 0,05.

• 5.4 Контроль основной абсолютной погрешности преобразователей.

  • 5.4.1 Основную абсолютную погрешность преобразователя в режиме измерения температуры контролировать на установке в точках N, равных минус 10 °С; 20 °С; 60 °С; 100 °С, следующим образом:

изменяя значения сопротивление магазина сопротивлений, установить на дисплее последовательно значения минус 10 °С; 20 °С; 60 °С; 100 °С, фиксируя при этом соответствующие значения сопротивлений.

Основную абсолютную погрешность преобразователя рассчитать по формуле

(А.3)

где А - основная абсолютная погрешность, °С;

А - значение сопротивления, установленное на магазине сопротивлений, Ом;

R - номинальное значение сопротивления термодатчика, соответствующее проверяемой точке диапазона измерения (приведено в эксплуатационной документации), Ом;

К - коэффициент наклона функции преобразования (приведен в приложении Г), Ом/°С.

Основная абсолютная погрешность преобразователя должна быть не более ± 2 °С.

• 5.4.2 Основную абсолютную погрешность преобразователя в режиме измерения окислительно-восстановительного потенциала (Eh) контролировать в точках N, равных 0, а также 500; 1000; 1900; 1995 мВ обеих полярностей на установке следующим образом: подавая от компаратора на вход преобразователя напряжение N зафиксировать показа-

ГРБА.414318.001ФО ния преобразователя E (в случае нестабильных показаний - наиболее отличающееся от напряжения N).

Основную абсолютную погрешность рассчитать по формуле

Л = U - Е,                                                           (А.4)

где Л - основная абсолютная погрешность преобразователя, мВ;

U - напряжение, подаваемое от компаратора, соответствующее проверяемой числовой отметке N, мВ;

E - показание преобразователя, мВ.

Основная абсолютная погрешность преобразователя должна быть не более ± 3 мВ.

• 5.5 Дополнительные погрешности преобразователя, обусловленные изменением влияющих величин, контролировать на установке после градуировки преобразователя, (раздел 5), при ручной установке температуры и температуре раствора равной 20,0 °С в режиме измерения рН.

  • 5.5.1 Дополнительную погрешность преобразователя, обусловленную изменением сопротивления в цепи измерительного электрода, контролировать следующим образом:

• - установить на имитаторе электродной системы сопротивление в цепи измерительного электрода, равное 0 МОм;

• - подавая на вход преобразователя напряжение от компаратора, установить на дисплее значение pH = 14,00, зафиксировать напряжения по компаратору;

• - установить на имитаторе электродной системы сопротивление в цепи измерительного электрода, равное 1000 МОм и, изменяя напряжение от компаратора, установить на дисплее прежние показания.

Дополнительную погрешность преобразователя, обусловленную изменением сопротивления в цепи измерительного электрода, рассчитать по формуле

₅ = Ui - Uо

St ’

где 5 - дополнительная погрешность преобразователя, рН;

U0 - значение напряжения по компаратору при нулевом сопротивлении в цепи измерительного электрода, мВ;

U1 - значение напряжения по компаратору при сопротивлении в цепи измерительного электрода 1000 МОм, мВ;

S_t - численное значение крутизны электродной системы, равное 58,16 мВ/pH при Т = 20,0 °С.

Дополнительная погрешность pH должна быть не более ± 0,04.

• 5.5.2 Дополнительную погрешность преобразователя, обусловленную изменением сопротивления в цепи электрода сравнения, контролировать следующим образом:

• -  установить на имитаторе электродной системы сопротивление в цепи электрода сравнения 0 кОм;

• -  подавая на вход преобразователя напряжения от компаратора, установить на дисплее значение рН=14,00 и зафиксировать напряжения по компаратору;

• -  установить на имитаторе электродной системы сопротивление в цепи электрода сравнения 20 кОм и, изменяя напряжение от компаратора, установить на дисплее прежние показания.

Дополнительную погрешность преобразователя, обусловленную изменением сопротивления электрода сравнения, рассчитать по формуле

U - U о

St

где 8 - дополнительная погрешность преобразователя;

U0 - значение напряжения по компаратору при нулевом сопротивлении в цепи электрода сравнения, мВ;

U₁ - значение напряжения по компаратору при сопротивлении в цепи электрода сравнения 20 кОм, мВ;

S_t - численное значение крутизны электродной системы, равное 58,16 мВ/pH при Т = 20,0 °С.

Дополнительная погрешность рН должна быть не более ± 0,04.

• 6 Оформление результатов поверки (калибровки)

  • 6.1 При проведении операций поверки оформляют протокол результатов измерений по поверке произвольной формы.

  • 6.2 Положительные результаты поверки оформляют путем выдачи свидетельства о поверке или нанесением поверительного клейма в соответствии с ПР 50.2.006-94 и ПР 50.2.007-94.

  • 6.3 При отрицательных результатах поверки выдают извещение о непригодности с указанием причин по ПР 50.2.006-94, свидетельство аннулируют, клеймо гасят, а прибор к применению не допускают.

ГРБА.414318.001ФО Приложение Б (обязательное)

220В

50Гц

1 Кабель ГРБА6.644.001-01

2 Кабель ГРБА6.644.037

(справочное)

1 Номинальная статическая характеристика преобразования ЭДС электродной системы с нормированными координатами изопотенциальной точки pHi = 6,7; Ei = 18 мВ (ЭСК-1060Х/7; эСк-1030Х/7, где Х - любая цифра от 1 до 5) характеризуемая уравнением:

Е = E_i - (54,196 + 0,1984 ■ t_p) ■ (рН - pH),                              (В1)

где Е - ЭДС электродной системы, мВ;

Ei = 18 мВ, pHi = 6,7 - координаты изопотенциальной точки;

tp - температура раствора, °С;

рН - показатель активности ионов водорода в растворе.

Пример значений ЭДС, мВ, электродной системы в зависимости от измеряемой величины pH при различных температурах, рассчитанных по формуле В.1, приведены в таблице В.1.

Таблица В .1

2 Номинальная статическая характеристика преобразования ЭДС электродной системы с нормированными координатами изопотенциальной точки pHi = 4,00; Ei = 0 мВ (ЭСК-1060Х/4; ЭСК-1030Х/4, где Х - любая цифра от 1 до 5), характеризуемая уравнением:

Е = Ei- (54,196 + 0,1984 ■ tp) ■ (pH - pH),                              (В.2)

где Е - ЭДС электродной системы, мВ;

Ei = 0 мВ, pHi = 4,00 - координаты изопотенциальной точки;

tp - температура раствора, °С;

pH - показатель активности ионов водорода в растворе.

Пример значений ЭДС, мВ, электродной системы в зависимости от измеряемой величины pH при различных температурах, рассчитанных по формуле В.2, приведены в таблице В.2.

Таблица В .2

(справочное)

1 Зависимость сопротивления термодатчика от измеряемой температуры определяется интерполяционными уравнениями по ГОСТ Р 8.625-2006 для платинового термосопротивления с номинальным значением отношения сопротивлений Ro = 1000 Ом, a = 0,00385 °С^-1.

2 Номинальные значения сопротивления термодатчика при различных температурах приведены в таблице Г.1.

Таблица Г .1

Действительно до

01 „ ноября 2014

об утверждении типа средств измерений

PATTERN APPROVAL CERTIFICATE OF MEASURING INSTRUMENTS RU.C.31.0S3.A u. 36653/1

наименование предприятия-изготовителя

Руководителя

Заместитель

Лист регистрации изменений

22
