Государственная система обеспечения единства измерений

Приборы ультразвуковые Pundit Методика поверки МП 026.Д4-21

Главный метролог

Главный научный сотрудник

ФГУП < ИИОФИ»У

«

В.Н. Крутиков OS_________2021 г.

Москва 2021 г.

Содержание

ПРИЛОЖЕНИЕ А

1 Общие положения
  • 1.1 Настоящая методика распространяется на приборы ультразвуковые Pundit (далее по тексту - приборы ультразвуковые), предназначенные для измерений времени распространения ультразвуковых колебаний (УЗК) в строительных материалах и устанавливает методы и средства их первичной и периодических поверок.

Приборы ультразвуковые выпускаются в следующих модификациях: Pundit Lab+ и Pundit PL-200. По итогам проведения поверки должна обеспечиваться прослеживаемость к ГЭТ 1-2018. Поверка приборов ультразвуковых выполняется методом прямых измерений.

  • 1.2 Интервал между поверками - 1 год.

  • 1.3 Метрологические характеристики приборов ультразвуковых указаны в таблице 1.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений времени распространения УЗК, мкс

  • - Pundit Lab +

  • - Pundit PL-200

от 1 до 9985 от 4 до 7925

Пределы допускаемой абсолютной погрешности измерений времени распространения УЗК при нормальных условиях, мкс

±(0,10 + 0,ОН*)

±2**

*где t - измеренное время распространения УЗК в мкс.

** При использовании УЗ ПЭП 40 кГц с сухим контактом (поперечная УЗ волна).

2 Перечень операций поверки средства измерений
  • 2.1 При проведении первичной и периодической поверок должны выполняться операции, указанные в таблице 2.

Таблица 2 - Операции первичной и периодической поверок

Наименование операций

Номер пункта методики

Проведение операции при первичной поверке

Проведение операции при периодической поверке

Внешний осмотр средства измерений

7.1

да

да

Подготовка к поверке и опробование средства измерений

7.2

да

да

Проверка программного обеспечения средства измерений

7.3

да

да

Определение метрологических характеристик средства измерений

7.4

Определение диапазона и абсолютной погрешности измерений времени распространения УЗК

7.4.1

да

да

  • 2.2 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

  • 2.3 Поверка прибора ультразвукового прекращается в случае получения отрицательного результата при проведении хотя бы одной из операций, а прибор ультразвуковой признают не прошедшим поверку.

3 Требования к условиям проведения поверки
  • 3.1 При проведении поверки должны соблюдаться следующие требования:

  • • температура окружающего воздуха, °C:                    (20 ± 5);

  • • относительная влажность воздуха, %, не более             80;

  • • атмосферное давление, кПа                               (100 ± 4);

  • • напряжение сети переменного тока, В                     (230 ± 23);

  • • частота сети переменного тока, Гц                        (50 ±1).

4 Требования к специалистам, осуществляющим поверку
  • 4.1 К проведению поверки допускаются лица:

  • - изучившие настоящую методику и руководства по эксплуатации приборов ультразвуковых и средств поверки;

  • - прошедшие обучение на право проведения поверки по требуемому виду измерений.

5 Метрологические и технические требования к средствам поверки
  • 5.1 При проведении поверки применяются средства, указанные в таблице 3.

  • 5.2 Средства поверки должны быть аттестованы (поверены) в установленном порядке.

  • 5.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого прибора ультразвукового с требуемой точностью.

    Таблица 3 - Метрологические и технические требования к средствам поверки

    Операция поверки

    Средство поверки

    Метрологические и технические требования к средствам поверки

    Рекомендуемые типы средств поверки

    Пункт 7.2 методики поверки

    Средство измерений длины

    Диапазон измерений от 50 до 75 мм. Цена деления - 0,01 мм. Пределы допускаемой абсолютной погрешности ±0,0025 мм

    Микрометр МК75 (далее - микрометр) (per. №63396-16).

    Пункт 7.4.1 методики поверки

    Образцы толщины и скорости распространения ультразвуковых волн в ранге рабочего эталона 3 разряда согласно ГПС, утверждённой приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2842

    Номинальные       значения

    толщины 60,  70,  140 мм.

    Пределы       допускаемых

    отклонений толщины ±0,5 мм.

    Номинальные       значения

    скорости продольной волны 2740 м/с.

    Пределы        допускаемой

    основной         абсолютной

    погрешности        скорости

    распространения продольной волны ±40 м/с

    Комплект образцов толщины и скорости распространения ультразвуковых волн СП001 (далее -комплект образцов СП001) (per. №38170-08)

    Пункт 7.4.1 методики поверки

    Рабочий эталон измерения времени и частоты 4 разряда согласно приказу

    Диапазон частот генерируемых сигналов синусоидальной формы от 1 до 10 МГц;

    Диапазон устанавливаемых

    Генератор сигналов сложной формы AFG3022 (далее -генератор).

    Федерального агентства по техническому регулированию и метрологии № 1621 от 31.07.2018 г.

    амплитуд различных форм сигнала на нагрузке 50 Ом (размах) от 10 мВ до 1,5 В; Пределы допускаемой абсолютной погрешности установки амплитуды ± (1 % от величины +1 мВ); Пределы допускаемой относительной погрешности установки частоты ± 1 ppm.

    (per. № 32620-06).

    Вспомогательное оборудование

    Пункт 7.2 методики поверки

    Калибровочный образец в форме цилиндра, входящий в комплект поставки прибора ультразвукового

    Определение условий проведения поверки

    Средство измерений температуры

    Измерение температуры окружающего воздуха в диапазоне

    от +10 до + 30 °C

    А = ±0,2 °C

    Измеритель параметров микроклимата «Метеоскоп», (per. №32014-06)

    Средство измерений влажности

    Измерение влажности окружающего воздуха в диапазоне от 30 до 90 %

    А = ±3 %

    Средство измерений атмосферного давления

    Измерение абсолютного атмосферного давления в диапазоне от 80 до 110 кПа, А = ±0,13 кПа

    Средство измерений напряжения переменного тока

    Измерение напряжения переменного тока в диапазоне от 100 до 500 В. Пределы допускаемой абсолютной погрешности измерений ±(0,01 • U„3M + 5 е.м.р.), где U„3- измеренное значение напряжения переменного тока

    Мультиметр цифровой U1241 В. (per. №41432-10)

    Средство измерений частоты переменного тока

    Измерение частоты переменного тока в диапазоне от 40 до 60 Гц. Пределы допускаемой абсолютной погрешности измерений ±(0,0003 • freM + 3 е.м.р.), где fjoM - измеренное значение частоты переменного тока.

6 Требования (условия) по обеспечению безопасности проведения поверки
  • 6.1 Работа с прибором ультразвуковым и средствами поверки должна проводиться согласно требованиям безопасности, указанным в их нормативно-технической и эксплуатационной документации.

  • 6.2 При выполнении измерений должны соблюдаться требования, указанные в Приказе Министерства труда и социальной защиты РФ от 15.12.2020 N 903Н «Об утверждении правил по охране труда при эксплуатации электроустановок».

  • 6.3 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

  • 7 Проведение поверки

7.1 Внешний осмотр средства измерений
  • 7.1.1 Внешним осмотром прибора ультразвукового должно быть установлено:

  • - соответствие комплектности прибора ультразвукового требованиям описания типа средств измерений и руководства по эксплуатации (далее - РЭ);

  • - отсутствие явных механических повреждений, влияющих на работоспособность прибора ультразвукового;

  • - исправность органов управления, а также элементов индикации и коммутации;

  • - наличие маркировки прибора ультразвукового в соответствии с РЭ и описанием типа средств измерений.

  • 7.1.2 Прибор ультразвуковой считается прошедшим операцию поверки с положительным результатом, если он соответствует требованиям, приведенным в пункте 7.1.1.

7.2 Подготовка к поверке и опробование средства измерений
  • 7.2.1 Если прибор ультразвуковой и средства поверки до начала измерений находились в климатических условиях, отличающихся от указанных в пункте 3.1, то их выдерживают при этих условиях не менее часа, или времени, указанного в эксплуатационной документации.

  • 7.2.2 Подготовить прибор ультразвуковой и средства поверки к работе в соответствии с их РЭ.

  • 7.2.3 Порядок включения приборов ультразвуковых

    • 7.2.3.1 Включение прибора ультразвукового Pundit Lab+

      • 7.2.3.1.1 Подключить преобразователи из состава прибора ультразвукового Pundit Lab+ к передней панели дисплея прибора ультразвукового с помощью кабелей BNC. При использовании кабелей разной длины более длинный кабель следует подключать к передатчику.

Передняя (управляющая) панель прибора ультразвукового Pundit Lab+ приведена на рисунке 1.

BNC разъём приёмника

BNC разъём передатчика

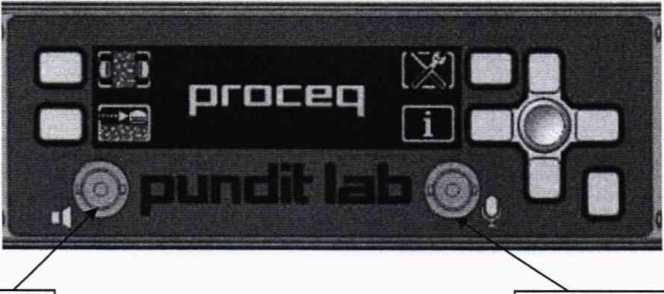

Рисунок 1 - Передняя панель прибора ультразвукового Pundit Lab+

  • 7.2.3.1.2 Включить прибор ультразвуковой Pundit Lab+ длительным нажатием (не менее 3 - 4 с) на клавишу, расположенную в правом нижнем углу. При включении прибора ультразвукового на дисплее прибора отображается главное меню и надпись Pundit Lab+, как показано на рисунке 2.

    5.^5

    R]

    proreq

    :™>е

    tori

    pundit lab+

    Ш

Рисунок 2 - Главное меню прибора ультразвукового Pundit Lab+

  • 7.2.3.2 Включение прибора ультразвукового Pundit PL-200

    • 7.2.3.2.1 Подключить преобразователи передатчика и приёмника из состава прибора ультразвукового Pundit PL-200 к прибору ультразвуковому, используя адаптер BNC-кабелей (А) и BNC кабели (Рисунок 3). Убедиться в том, что винты на адаптере BNC-кабеля завинчены.

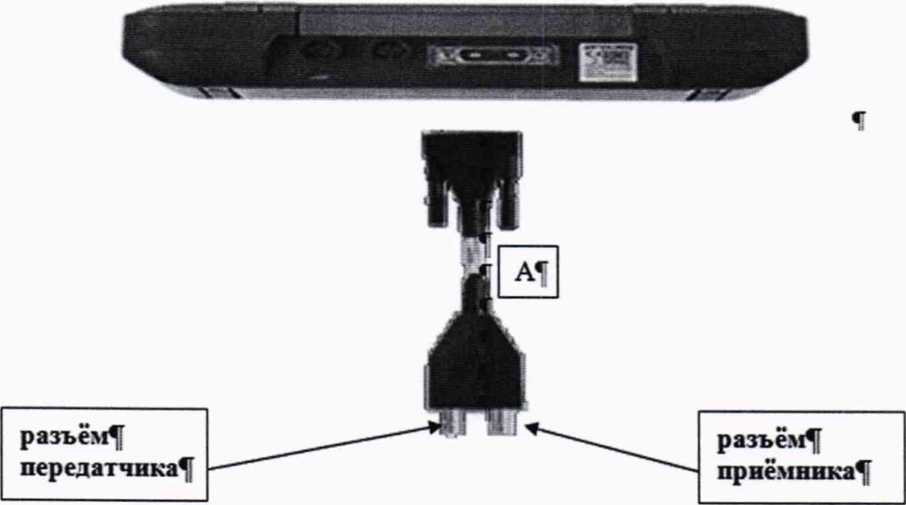

Рисунок 3 - Вид прибора ультразвукового Pundit PL-200 с обратной стороны и адаптер BNC кабелей

  • 7.2.3.2.2 Поднять защитный козырек. Справа от экрана в верхней части прибора ультразвукового находятся три кнопки (Рисунок 4).

  • 7.2.3.2.3 При запуске отображается главное меню, содержащее шесть пиктограмм. Необходимо убедиться, что все функции действуют в соответствии с описанием РЭ.

    Кнопка Вкл./Выкл.

    Программная кнопка

    Возврат в предыдущее меню

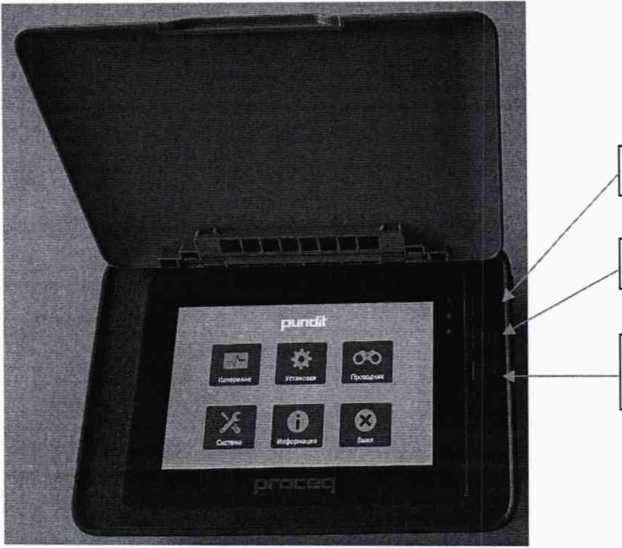

    Рисунок 4 - Главное меню прибора ультразвукового Pundit PL-200

  • 7.2.4 Проверка работоспособности функции измерения длины пути

    • 7.2.4.1 Проверку работоспособности функции измерения длины пути проводить на калибровочном образце в форме цилиндра, входящем в комплект поставки прибора ультразвукового.

    • 7.2.4.2 Определить толщину калибровочного образца с помощью микрометра. Измерения проводить в десяти точках, равномерно распределённых по основаниям цилиндра, затем найти среднее арифметическое значение.

    • 7.2.4.3 Выполнить операцию «Калибровка» прибора ультразвукового, предварительно нанеся контактную жидкость (гель) на преобразователи.

  • - для прибора ультразвукового Pundit Lab+ выполнить установку нуля в соответствии с разделом 2 Руководства по эксплуатации;

  • - для прибора ультразвукового Pundit PL-200:

В главном меню нажать пиктограмму Установки преобраз-лей. Плотно прижать преобразователи к калибровочному образцу. Выполнить установку нуля в соответствии с разделом 3.3 Руководства по эксплуатации.

I. Выбрать строку Кал-ка

Проверить состояние калибровки прибора ультразвукового путем сравнения показаний с дисплея со значениями на калибровочном образце. В случае обнаружения отличий значений повторно откалибровать прибор ультразвуковой в соответствии с его РЭ, в ином случае прибор ультразвуковой признают не прошедшим поверку.

  • 7.2.4.4 Произвести измерение длины пути:

  • - для прибора ультразвукового Pundit Lab+, установив скорость распространения ультразвука 2720 м/с в соответствии с разделом 5.5 Руководства по эксплуатации.

  • - для прибора ультразвукового Pundit PL-200:

    В главном меню выпадающего списка установить скорость

нажать пиктограмму Измерение

I В верхней части окна из

из основных (базовых) режимов выбрать режим Расстояние и распространения ультразвука 2720 м/с, нажав на кнопку

в нижнем правом углу экрана. Нажать на пиктограмму запуска I, чтобы выполнить измерение длины пути. Прочитать измерение в правом вернем углу

экрана.

Отклонение измеренного прибором ультразвуковым длины пути от среднего арифметического значения толщины калибровочного образца не должно превышать ±0,1 мм.

  • 7.2.5 Проверка работоспособности функции измерения скорости распространения ультразвука

    • 7.2.5.1 Проверку работоспособности функции измерения длины пути проводить на калибровочном образце в форме цилиндра, входящем в комплект поставки прибора ультразвукового, используя значения измерений, полученных в пункте 7.2.4.2.

    • 7.2.5.2 Выполнить пункт 7.2.4.3.

    • 7.2.5.3 Произвести измерение скорости распространения ультразвука:

  • - - для прибора ультразвукового Pundit Lab+, установив длину пути, среднее арифметическое значение которого получено в пункте 7.2.4.2 в соответствии с разделом 5.3 Руководства по эксплуатации.

  • - для прибора ультразвукового Pundit PL-200:       _____

    В главном меню нажать пиктограмму Измерение

    БЗ

    . В верхней части окна из выпадающего списка из основных (базовых) режимов выбрать режим Скорость импульса и установить длину пути прохождения ультразвука, равную среднему арифметическому значению толщины образца, полученному в пункте 7.2.4.2, нажав на кнопку нижнем правом углу экрана. Нажать на пиктограмму запуска

    0.250 m

    I, чтобы выполнить

измерение скорости распространения ультразвука. Прочитать измерение в правом вернем углу экрана.

Отклонение, измеренной прибором ультразвуковым скорости распространения ультразвука, не должно превышать ±40 м/с.

  • 7.2.6 Прибор ультразвуковой считается прошедшим операцию поверки с положительным результатом, если все процедуры пройдены успешно.

7.3 Проверка программного обеспечения
  • 7.3.1 Проверка программного обеспечения (далее - ПО) прибора ультразвукового Pundit Lab+

    • 7.3.1.1 При включении прибора ультразвукового на дисплее прибора отображается идентификационное наименование ПО.

    • 7.3.1.2 Дважды нажать многофункциональную клавишу версии ПО.

      и прочитать номер

      после чего

  • 7.3.2 Проверка ПО прибора ультразвукового Pundit PL-200

    • 7.3.2.1 В главном меню нажать пиктограмму Информация

      выводится пиктограмма Свед. о приб. идентификационное наименование и номер версии ПО.

      7.3.3 Проверить идентификационные данные ПО на соответствие приведенным в таблице 4.

      I. Нажать на эту пиктограмму

      и прочитать

      значениям,

Таблица 4 - Идентификационные данные ПО

Идентификационные данные (признаки)

Модификация

Pundit Lab+

Pundit PL-200

Идентификационное наименование ПО

Pundit Lab+

Pundit PL-200

Номер версии (идентификационный номер) ПО

2.4.0 и выше

1.0.4 и выше

Цифровой идентификатор ПО

-

  • 7.3.4 Прибор ультразвуковой считается прошедшим операцию поверки с положительным результатом, если идентификационные данные ПО соответствуют значениям, приведенным в таблице 4.

  • 7.4 Определение метрологических характеристик средства измерений

7.4.1 Определение диапазона и абсолютной погрешности измерений времени распространения УЗК при нормальных условиях
  • 7.4.1.1 Собрать схемы, приведенные на рисунках 5 и/или 6.

    Задняя панель

    Разъём для осциллографа

    Передняя панель

    Приёмник

    I11

    а.)

    Генератор

    о о о о -о о

    ' ©o' -[sp-----О

    Выход

    |О О|

    О О

    ~i — !O

    Вход _______

    Синхронизации

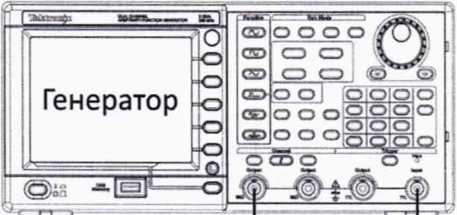

Рисунок 5 - Схема соединения для определения диапазона и абсолютной погрешности измерений времени распространения УЗК для прибора ультразвукового Pundit Lab+

Делитель 1:10

Передатчик

Приёмник

Выход

Вход _______

Синхронизации

Рисунок 6 - Схема соединения для определения абсолютной погрешности измерений времени распространения УЗК для прибора ультразвукового Pundit PL-200

  • 7.4.1.2 Выполнить пункт 7.2.4.3.

  • 7.4.1.3 Установить сигнал на генераторе: синус, пачка, 1 цикл, частота 54 кГц, амплитуда 100 мВ, синхронизация - внешняя.

  • 7.4.1.4 Установить на генераторе задержку сигнала /о, равную 0,1 мкс для Pundit Lab+, 3 мкс для Pundit PL-200.

  • 7.4.1.5 Для прибора ультразвукового Pundit Lab+ нажать на клавишу 21^1.

    I, затем на

I, чтобы выполнить измерение времени распространения УЗК. При

клавишу запуска

проведении измерений следует активировать в электронном блоке тип поверяемого УЗ ПЭП, мощность излучателя установить в положение AUTO, а мощность приёмника - 1х.

Для прибора ультразвукового Pundit PL-200 в главном меню нажать пиктограмму

. Установить напряжение возбуждения 50 В, коэффициент усиления

I, чтобы выполнить измерение времени

Измерение

приемника 1х. Нажать на клавишу запуска распространения УЗК.

  • 7.4.1.6 Прочитать измеренное прибором ультразвуковым значение задержки импульса. Выполнить измерение пять раз, рассчитать среднее арифметическое значение задержки импульса ГИЗмо, мкс, по формуле (1).

  • 7.4.1.7 Установить на генераторе задержку импульса ti, равную 1 мкс для Pundit Lab+, 4 мкс для Pundit PL-200. Прочитать измеренное прибором ультразвуковым значение задержки импульса. Выполнить измерение пять раз, рассчитать среднее арифметическое значение задержки импульса /ЮМ1, мкс, по формуле (1).

  • 7.4.1.8 Выполнить пункт 7.4.1.6, устанавливая на генераторе задержку импульса, равную 5, 10, 50, 100, 500, 1000, 2000, 3000, 4000, 5000, 6000, 7000 мкс.

Примечание - Для прибора ультразвукового Pundit PL-200 для измерений до 800 мкм по умолчанию устанавливается малый диапазон, при измерениях свыше 800 мкм необходимо в главном меню нажать пиктограмму Установки большой диапазон.

и в настройках измерений установить

Для прибора ультразвукового Pundit PL-200 выполнить пункт 7.4.1.6, устанавливая на генераторе задержку импульса 7925 мкс.

Для прибора ультразвукового Pundit Lab+ выполнить пункт 7.4.1.6, устанавливая на генераторе задержку импульса 8000, 9000, 9985 мкс.

  • 7.4.1.9 Выполнить измерения времени распространения УЗК на комплекте образцов СП001 №1, №2, №3 и составных образцах №4 (№1 + №2), №5 (№1 + №3), №6 (№2 + №3) в режиме сквозного прозвучивания (Рисунок 7).

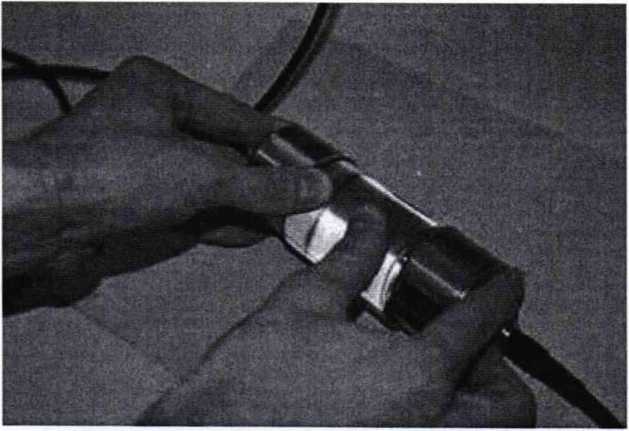

    Рисунок 7 - Положение ультразвуковых преобразователей (УЗ ПЭП) при сквозном прозвучивании

  • 7.4.1.10 На УЗ ПЭП и основания калибровочного образца из состава прибора ультразвукового наносится контактная жидкость.

  • 7.4.1.11 Измерения проводятся для каждого комплекта УЗ ПЭП, входящего в состав прибора ультразвукового. При проведении измерений следует активировать в электронном блоке тип поверяемого УЗ ПЭП, мощность излучателя и приёмника установить в положение AUTO. Для прибора Pundit Lab+ следует установить режим усреднения t и режим сигнала ограниченного по времени.

  • 7.4.1.12 На каждом из образцов из комплекта образцов СП001 выполняют по пять измерений.

  • 7.4.1.13 При проведении измерений времени распространения УЗК с использованием УЗ ПЭП 40 кГц с сухим контактом (поперечная УЗ волна) необходимо:

    teal:

    • 7.4.1.13.1 Выполнить пункт 7.2.4.3, установив значение калибровки

      равным

  • 1,1 мкс. Калибровка должна выполниться успешно.

  • 7.4.1.13.2 Провести измерение времени распространения поперечной УЗ волны, установив УЗ ПЭП на поверхности образца № 3. Результат измерений усреднить.

  • 7.4.1.13.3 Рассчитать коэффициент зависимости времени распространения поперечной УЗ волны в образце от времени распространения продольной УЗ волны по формуле (10).

  • 7.4.1.13.4 Рассчитать время распространения поперечной УЗ волны в образцах №№ 1 и 2 по формулам (11) и (12).

  • 7.4.1.13.5 Провести измерение времени распространения поперечной УЗ волны, установив УЗ ПЭП на поверхности образца № 1. Результат измерений усреднить.

  • 7.4.1.13.6 Провести измерение времени распространения поперечной УЗ волны, установив УЗ ПЭП на поверхности образца № 2. Результат измерений усреднить.

  • 7.4.1.13.7 Рассчитать абсолютную погрешность измерений времени распространения УЗК для образцов №№ 1 и 2 по формулам (13) и (14).

  • 7.4.1.14 Произвести обработку результатов измерений в соответствии с пунктом 8.1.

  • 8 Подтверждение соответствия средств измерений метрологическим требованиям

8.1 Расчет абсолютной погрешности измерений времени распространения УЗК
  • 8.1.1 Результатом измерений времени распространения УЗК по пунктам 7.4.1.5 - 7.4.1.7 является среднее арифметическое значение времени распространения УЗК, измеренное прибором ультразвуковым по формуле:

п

. (1) п

где Xj - значение j-ro измерения, мкс;

и - количество измерений.

  • 8.1.2 Рассчитать и занести в протокол поверки (Приложение А) абсолютную погрешность измерений времени распространения УЗК по формуле:

~ (^изм/ ~ бомо) (6 ~ Л))>                          (2)

где /о - начальное значение задержки импульса, установленное на генераторе, мкс; ti - текущее значение задержки импульса, установленное на генераторе, мкс;

бгамо - начальное среднее арифметическое значение задержки импульса, измеренное прибором ультразвуковым, мкс;

Апм/ - текущее среднее арифметическое значение задержки импульса, измеренное прибором ультразвуковым, мкс.

i - номер измерения.

  • 8.1.3 Результатом измерений времени распространения УЗК по пунктам 7.4.1.9 -7.4.1.12 является среднее арифметическое значение времени распространения УЗК, рассчитываемое по формуле (1).

  • 8.1.4 Рассчитать следующие величины:

    стз

    (3)

    ~ (« (А "*■ (г)»

    0-1

    <*2

    Гч

    к/=1

    L-n)

    д2=^

    1=1

    hj h.

    g);

    11

    И""1)

    й

    1=1

    “((г + (з)»

    5

    5

    и

    (4)

    (5)

    (6)

    (7)

(8)

\ г,\п ~ Ч\ /=1                /=!                «=1            7

где Тх Т2 Т3 ТА Т5 Т6- среднее арифметическое значение времени распространения УЗК образцов СП001 - №1, №2, №3 и составных образцов №4 (№1 + №2), №5 (№1 + №3), №6 (№2 + №3) соответственно, мкс;

Др Д2, Д3 - систематическая составляющая погрешности измерений времени распространения УЗК составных образцов №4 (№1 + №2), №5 (№1 + №3), №6 (№2 + №3) соответственно, мкс;

сгр сг2, сг3 - среднее квадратическое отклонение среднего арифметического составных образцов №4 (№1 + №2), №5 (№1 + №3), №6 (№2 + №3) соответственно, мкс.

  • 8.1.5 Результаты поверки считать положительными, если выполняется условие:

|д,| + т-а, <0,1 + 0,01                                     (9)

где г - коэффициент Стьюдента для п измерений при доверительной вероятности 0,95 (г =2,78 при п=5);

tmaxi для i=l равно /4; для i=2 равно Г5; для i=3 равно Г6.

  • 8.1.6 Рассчитать коэффициент зависимости времени распространения поперечной УЗ волны в образце от времени распространения продольной УЗ волны по формуле:

к( = (10) гпрод

где Сср попер — среднее арифметическое значение времени распространения поперечной УЗ волны, измеренное прибором ультразвуковым в пункте 7.4.1.13.2 методики поверки, мкс;

1Прод - среднее арифметическое значение времени распространения продольной УЗ волны, взятое из протокола поверки на образец № 3 из комплекта образцов СП001, мкс.

  • 8.1.7 Рассчитать время распространения поперечной УЗ волны в образцах №№ 1 и 2 по формулам:

^1 ~~   ‘ ^прод1>                                   00

^2        ^прод2>                                       (12)

где Гпрод1 - среднее арифметическое значение времени распространения продольной УЗ волны, взятое из протокола поверки на образец № 1 из комплекта образцов СП001, мкс;

^прод2 _ среднее арифметическое значение времени распространения продольной УЗ волны, взятое из протокола поверки на образец № 2 из комплекта образцов СП001, мкс.

  • 8.1.8 Рассчитать абсолютную погрешность измерений времени распространения УЗК для образцов №№ 1 и 2 по формулам:

At — tH3Mi - tj,

At — tH3M2 ”

(13)

(М)

где tH3M1 - среднее арифметическое измеренное значение времени распространения УЗК образца № 1 из комплекта образцов СП001, мкс;

^изм2 “ среднее арифметическое измеренное значение времени распространения УЗК образца № 2 из комплекта образцов СП001, мкс.

  • 8.1.9 Прибор ультразвуковой считается прошедшим операцию поверки с положительным результатом по пункту 7.4.1, если диапазон и абсолютная погрешность измерений времени распространения УЗК соответствуют данным, указанным в таблице 1.

8.2 Прибор ультразвуковой считается прошедшим поверку с положительным результатом и допускается к применению, если все операции поверки пройдены с положительным результатом. В ином случае прибор ультразвуковой считается прошедшим поверку с отрицательным результатом и не допускается к применению.

9 Оформление результатов поверки
  • 9.1 Результаты поверки оформляются протоколом поверки. Рекомендуемая форма протокола поверки приведена в приложении А. Протокол может храниться на электронных носителях.

  • 9.2 При положительных результатах поверки по запросу заказчика может быть оформлено свидетельство о поверке в установленной форме.

  • 9.3 При отрицательных результатах поверки по запросу заказчика может быть оформлено извещение о непригодности в установленной форме с указанием причин непригодности.

  • 9.4 Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

Разработчики:

Начальник отдела

ФГУП «ВНИИОФИ»

Инженер 2 категории

ФГУП «ВНИИОФИ»

В. Иванов

И.А. Смирнова

ПРИЛОЖЕНИЕ А

(рекомендуемое) ФОРМА ПРОТОКОЛА ПОВЕРКИ

ПРОТОКОЛ первичной/периодической поверки № от «_____»_______________20__года

Средство измерений:_________

Заводской номер:_______________________________________________________________

Г од выпуска:_______________________________________________________________________

Состав:_________________________________________________________________________________

Принадлежащее:________________________________________________________________

Поверено в соответствии с методикой поверки:________________________________________

При следующих значениях влияющих факторов: Температура окружающей среды

Атмосферное давление

Относительная влажность

Напряжение переменного тока

Частота переменного тока

С применением эталонов:__________________________________________________________

Результаты поверки:

А. 1 Внешний осмотр____________________________________________________________

А.2 Проверка идентификации ПО_________________________________________________

А.З Опробование_________________________________________________________________

А.4 Результаты определения метрологических характеристик:

Метрологические характеристики

Номинальная величина / погрешность

Измеренное значение

Заключение:__

Средство измерений признать пригодным (или непригодным ) для применения

Поверитель:

/ /

Подпись

ФИО

15

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
