Методика поверки «Датчики избыточного давления-разрежения 6V201TP» (6V201TP МП)

Методика поверки

Тип документа

Датчики избыточного давления-разрежения 6V201TP

Наименование

6V201TP МП

Обозначение документа

ФГУП "РФЯЦ-ВНИИЭФ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Государственная корпорация но атомной энергии «Росатом» Федеральное государственное унитарное предприятие РОССИЙСКИЙ ФЕДЕРАЛЬНЫЙ ЯДЕРНЫЙ ЦЕНТР Всероссийский научно-исследовательский институт экспериментальной физики

ЦЕНТР ИСПЫТАНИЙ СРЕДСТВ ИЗМЕРЕНИЙ

ФГУП «РФЯЦ-ВНИИЭФ»

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311769

пр. Мира. д. 37, г. Саров. Нижегородская обл., 607188

Телефон 83130 22224 Факс 83130 22232

E-mail: nio30@olit.vniief.ru

СОГЛАСОВАНО

Руководитель ЦИ СИ, главный метролог

ФГУ      -ВНИИЭФ»

В.К. Дарымов

» 2021

Государственная система обеспечения единства измерений

ДАТЧИКИ ИЗБЫТОЧНОГО ДАВЛЕНИЯ-РАЗРЕЖЕНИЯ

6V201TP

Методика поверки

6V201TP МП

2021

6У201ТРМП

Содержание

давлении), диапазона измеряемых давлений, выходного сигнала, пределов допускаемой основной погрешности, приведенной к верхнему пределу измерений, вариации выходного сигнала и номинального значения коэффициента преобразования с отклонением......................6

  • 9.2 Определение отклонения номинального значения коэффициента

преобразования от паспортного значения в течение года

  • 10 Подтверждение соответствия средства измерений

метрологическим требованиям

Приложение А (справочное) Перечень документов, на которые даны

ссылки в тексте методики поверки

Приложение Б (обязательное) Схема внешних электрических соединений

Приложение В (справочное) Выбор эталонов для проверки датчиков

1 Общие положения

  • 1.1 Методика поверки 6У201ТРМП (далее - МП) распространяется на датчики избыточного давления-разрежения 6V201TP (далее - датчики), выпускаемые по техническим условиям ГТБВ.433643.001 ТУ. и предназначенные для измерений и непрерывных преобразований избыточного давления и разрежения жидких и газообразных сред в нормированный аналоговый выходной сигнал.

  • 1.2 МП устанавливает методику первичной и периодической поверок датчиков методом прямых измерений с использованием рабочих эталонов 2-го разряда по государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа. Первичной поверке датчики подвергают при выпуске из производства и после ремонта.

  • 1.3 МП разработана в соответствии с требованиями приложения № 3 к приказу Минпромторга России от 28 августа 2020 г. № 2907 с учетом рекомендаций ГОСТ Р 8.973.

  • 1.4 Перечень документов, на которые даны ссылки в тексте МП, приведен в приложении А.

2 Перечень операций поверки средства измерений

2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Перечень операций при поверке

Наименование операции

Номер пункта МП

Обязательность проведения операции при поверке

первичной

периодической

1 Внешний осмотр

7

да

да

2 Подготовка к поверке и опробование

8

да

да

3 Проверка диапазона измеряемых давлений, пределов допускаемой основной погрешности, приведенной к диапазону измерений, вариации выходного сигнала и номинального значения коэффициента преобразования с отклонением

9.1

да

да

4 Проверка отклонения действительного значения коэффициента преобразования от паспортного значения в течение межповерочного интервала

9.2

нет

да

  • 2.2 При получении отрицательного результата какой-либо операции поверки дальнейшую поверку не проводят, и результаты оформляют в соответствии с 11.4.

3 Требования к условиям проведения поверки

3.1 При проведении поверки соблюдают следующие условия:

  • -  температура окружающего воздуха

  • -  относительная влажность воздуха

  • -  атмосферное давление

от 21 °C до 25 °C

от 30 % до 80 %

от 84.0 до 106.7 кПа

  • -  напряжения питания датчика

  • -  напряжение питающей сети

  • -  частота питающей сети

    125В

    220± В

    (50 ± 1) Гц

  • 3.2 Вибрация, тряска, удары, наклоны, магнитные поля, кроме земного, при проведении поверки должны отсутствовать.

  • 4 Требования к специалистам, осуществляющим поверку

    • 4.1 К проведению поверки допускают сотрудников, аттестованных в качестве поверителя в установленном порядке, изучивших МП и эксплуатационные документы на применяемые средства поверки.

    • 4.2 Сотрудники, аттестованные в качестве поверителей, должны иметь группу по электробезопасности не ниже III.

  • 5 Метрологические и технические требования к средствам поверки

    • 5.1 При проведении поверки применяют рабочие эталоны по государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа (далее -эталоны) и средства измерений (далее - СИ), приведенные в таблице 2.

Таблица 2 - Перечень эталонов и СИ, применяемых при поверке

Требуемая характеристика

Наименование эталона, СИ (per. номер в ФИФ)

Основные метрологические характеристики эталона, СИ

Диапазон воспроизведений разрежения от 0 до -0,1 МПа

Рабочий эталон 2-го разряда -мановакуумметр грузопоршневой МВП-2,5 (per. № 1652-99)

Диапазон от 0 до -0,095 МПа;

КТ 0,05; ПГ ± 0,05%

Диапазон воспроизведений избыточного давления от 0 до 6 МПа

Рабочий эталон 2-го разряда -манометр грузопоршневой МП-60 (per. №52189-12)

Диапазон от 0,02 до 6 МПа;

КТ 0,05; ПГ ± 0,05%

Диапазон воспроизведений избыточного давления от 0 до 60 МПа

Рабочий эталон 2-го разряда -манометр грузопоршневой МП-600 (реп №52189-12)

Диапазон от 0,2 до 60 МПа;

КТ 0,05; ПГ± 0,05%

Диапазон воспроизведений избыточного давления от 0 до 160 МПа

Рабочий эталон 2-го разряда -манометр грузопоршневой МП-2500 (per. № 58794-14)

Диапазон от 5 до 250 МПа;

КТ 0,05; ПГ ± 0,05%

Диапазон измерений напряжения постоянного тока от 0 до 10В

Мультиметр цифровой 34401А (per. №54848-13)

ВПИ 10 В; погрешность ± (0,0035 •[/( +0,0005-[/Впи)

Диапазон воспроизведений напряжения питания постоянного тока от 11 до 14 В

Источник питания постоянного тока GPR-1820HD

(per. №20188-07)

Диапазон от 0 до 18 В; ПГ ±(0,005'Uycm +0,2) В; нестабильность по напряжению

± (0,0001 • Uyan + 5) мВ

  • 5.2 Для контроля условий поверки применяют СИ, приведенные в таблице 3.

  • 5.3 Допускается применять другие средства измерений, обеспечивающие требуемые диапазоны и точность измерений.

Таблица 3 - Перечень СИ, применяемых для контроля условий поверки

Требуемая характеристика (условия поверки)

Наименование СИ

Основные метрологические характеристики СИ

Температура окружающего воздуха (23 ± 2) °C

Гигрометр психрометрический

ВИТ-2

ПГ ± 0,2 °C

Относительная влажность воздуха от 30 % до 80 %

ПГ±6%

Атмосферное давление от 84.0 до 106.7 кПа

Барометр-анероид

БАММ-1

ПГ ± 200 Па

Напряжение питающей сети 2201зз В

Мультиметр цифровой 34401А

ПГ ± 0.64 В

Частота питающей сети (50 ± 1) Гц

ПГ± 0,001 Гц

  • 6 Требования по обеспечению безопасности проведения поверки

    • 6.1 При проведении поверки выполняют все требования безопасности, указанные в руководствах по эксплуатации (РЭ) на датчик, эталоны и СИ, применяемые при поверке.

    • 6.2 При выполнении работ с датчиком руководствуются «Правилами устройства электроустановок» (ПУЭ) и «Правилами по охране труда при эксплуатации электроустановок», утвержденными приказом Минтруда России № 903н от 15 декабря 2020 года.

    • 6.3 Меры по электробезопасности при подготовке и проведении поверки датчика должны соответствовать требованиям ГОСТ 12.2.007.0.

    • 6.4 Установку (снятие) датчика на объекте поверки проводят в отсутствии давления и при отключенном электрическом питании датчика.

  • 7 Внешний осмотр средства измерений

    • 7.1 При внешнем осмотре датчика проверяют отсутствие видимых повреждений:

  • - целостность корпуса датчика;

  • - состояние поверхностей (отсутствие вмятин, царапин, задиров).

  • 7.2 При внешнем осмотре проверяют также наличие маркировки, четкость обозначений, соответствие комплектности требованиям эксплуатационной документации.

  • 7.3 При наличии дефектов поверку проводят только после их устранения. Если дефекты устранить не возможно, датчик бракуют.

  • 8 Подготовка к поверке и опробование средства измерений

    • 8.1 Перед проведением поверки датчик выдерживают не менее 3 ч при температуре, приведенной в 3.1.

    • 8.2 Все средства поверки перед поверкой датчика включают и прогревают в соответствии с требованиями эксплуатационных документов на них.

    • 8.3 При опробовании проверяют работоспособность датчика, т.е. уровень постоянного напряжения на входе (при атмосфернОхМ давлении) и выходной сигнал для ВПП датчика.

    • 8.4 Датчик устанавливают на рабочем эталоне 2-го разряда согласно таблице 2.

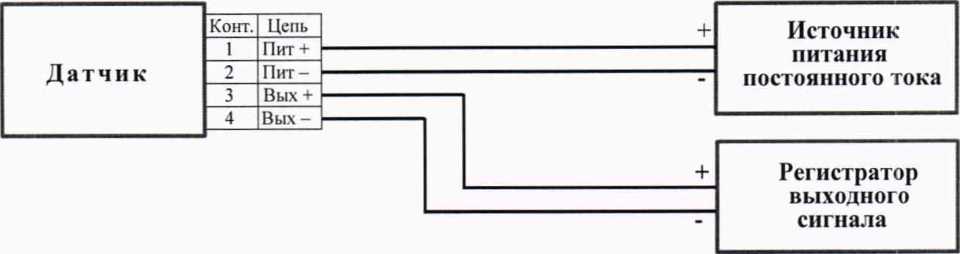

    • 8.5 Собирают схему внешних электрических соединений согласно приложению Б.

    • 8.6 На датчик подают напряжение питания постоянного тока 12+0,5 В.

    • 8.7 Не создавая на входе датчика избыточного давления (разрежения), т.е. при атмосферном давлении, измеряют уровень постоянного напряжения на выходе Uq, В.

    • 8.8 На входе датчика воспроизводят избыточное давление с фиксированным уровнем РВПи, МПа. Измеряют выходной сигнал (7ВПи, В. Выдерживают датчик при этом давлении не менее 1 мин. Сбрасывают давление до атмосферного.

    • 8.9 Датчик признают годным, если:

  • - уровень постоянного напряжения на выходе Uq находится в пределах от 0,5 до 2,0 В;

  • - выходной сигнал £/ВПи находится в пределах:

а) от 0 до 5 В для модификаций 6V201TP-16-5, 6V201TP-25-5, 6V201TP-40-5,

6 V201ТР-60-5,   6 V201 TP-100-5,   6 V201 TP-160-5,   6 V201ТР-250-5,   6V201ТР-400-5,

6V201TP-600-5, 6V201TP-1000-5, 6V201TP-1600-5;

б) от 0 до 10 В для модификаций 6V201TP-16, 6V201TP-25, 6V201TP-40, 6V201TP-60, 6V201TP-100, 6V201TP-160, 6V201TP-250, 6V201TP-400, 6V201TP-600. 6V201 TP-1000, 6V201 TP-1600.

  • 9 Определение метрологических характеристик средства измерений

    • 9.1 Проверка диапазона измеряемых давлений, пределов допускаемой основной погрешности, приведенной к диапазону измерений, вариации выходного сигнала, номинального значения коэффициента преобразования с отклонением

      • 9.1.1 Проверку диапазона измеряемых давлений, пределов допускаемой основной погрешности, приведенной к диапазону измерений, вариации выходного сигнала, номинального значения коэффициента с отклонением проводят на эталонах согласно таблице 2.

      • 9.1.2 Выполняют операции по 8.4 - 8.7. Отсчет показаний проводят до третьей значащей цифры после запятой. Результаты измерений заносят в таблицу 4.

      • 9.1.3 На входе датчика воспроизводят избыточное давление с фиксированными

уровнями Р\ = 0,2 Рвпи, Pi = 04 Рвпи, Рз = 0’6 РВПи, Л = 0,8 РВПи, Л = Рвпи (прямой ход) и Р6 = 0,8 Рвпи, Л = 0,6 Рвпи, Р» = 0,4 Рвпи, Рд = 0,2 РВПи (обратный ход), МПа. На каждом уровне давления измеряют выходной сигнал (/ь    ... Ug, В, соответственно.

Отсчет показаний проводят до третьей значащей цифры после запятой. Результаты измерений заносят в таблицу 4.

Таблица 4 - Результаты измерений

Наименование характеристики

Значение

Ход

Избыточное давление Р„ МПа

Ро

Pi

Pi

Рз

Р4

Р5

прямой

Рд

Р8

Р7

Рб

обратный

Выходной сигнал   В

прямой

обратный

Основная погрешность у,, %

прямой

обратный

Вариация уг» %

Коэффициент преобразования К, мВ/кПа

  • 9.1.4 Датчик модификации 6V201TP-16,  6V201ТР-16-5,  6V201TP-25,

6V201TP-25-5 устанавливают на мановакуумметре грузопоршневом МВП-2,5 и повторно выполняют операции по 8.5 - 8.7. Отсчет показаний проводят до третьей значащей цифры после запятой. Результаты измерений заносят в таблицу 5.

  • 9.1.5 На входе датчика воспроизводят разрежение (отрицательное избыточное давление) с фиксированными уровнями Р10 = -0,020 МПа. Рц = -0,040 МПа, Р12= -0,060 МПа, Р13 = -0,080 МПа, Р]4 = -0.095 МПа (прямой ход) и Р(5 = -0,080 МПа, Р16 = -0,060 МПа, Р17 = -0,040 МПа. Р]8 = -0,020 МПа (обратный ход). На каждом уровне разрежения измеряют выходной сигнал t7|0, £7ц, ... t/i8, В, соответственно. Отсчет показаний проводят до третьей значащей цифры после запятой. Результаты измерений заносят в таблицу 5.

Таблица 5 - Результаты измерений

Наименование характеристики

Значение

Ход

Разрежение Р„ МПа

Ро

Рю

Рц

Р12

Р13

Р14

прямой

Р18

Р17

Р16

Р15

обратный

Выходной сигнал Uh В

прямой

обратный

Основная погрешность у,, %

прямой

обратный

Вариация уг, %

Коэффициент преобразования К, мВ/кПа

  • 9.1.6 Действительное (паспортное) значение коэффициента преобразования /С, B/МПа, рассчитывают по формулам (1) для модификаций 6V201TP-16, 6V201TP-16-5, 6V201TP-25, 6V201TP-25-5 и (2) для остальных модификаций. Результаты расчетов заносят в таблицы 4 и 5.

- а0) • л у18 р2     ’

(2)

^i=l ri

- Up) ■ Pi

  • 9.1.7 Основную погрешность      %, на каждом уровне задаваемого

избыточного давления (разрежения) рассчитывают по формулам (3) для модификаций 6V201TP-16, 6V201TP-16-5, 6V201TP-25. 6V201TP-25-5 и (4) для остальных модификаций. Результаты расчетов заносят в таблицы 4 и 5.

Yi =

—--------- 100

К • 5 + ОД)

(3)

Yi =

“ ^о) “ К • Л

—--------- 100

6У201ТРМП

  • 9.1.8 Вариацию выходного сигнала уг, %, на каждом уровне задаваемого избыточного давления (разрежения) рассчитывают по формулам (5) для датчиков модификации 6V201TP-16, 6V201TP-16-5, 6V201TP-25, 6V201TP-25-5 и (6) для остальных модификаций. Результаты расчетов заносят в таблицы 4 и 5.

|(Цф - и») - (Ц, - t/o)| к ■ (Р5 + 0,1)

Уг =

К^р - Up) - (^обр - Up)\ К ■ Р5

(6)

где (/пр и Uo6p - выходной сигнал на прямом и обратном ходе соответственно, В.

  • 9.1.9 Датчик признают годным, если:

  • - действительное (паспортное) значение коэффициента преобразования К находится в пределах:

  • - ( 2,50 ± 0,60) В/МПадля модификации 6V201TP-16-5;

  • - ( 1.50 ± 0,30) В/МГ1адля модификации 6V201TP-25-5;

  • - ( 1,00 ± 0,20) B/МПа для модификации 6V201TP-40-5;

  • - ( 0,60 ±0,15) B/МПа для модификации 6V201TP-60-5;

  • - ( 0,40 ±0,10) B/МПа для модификации 6V201TP-100-5;

  • - ( 0,25 ± 0,06) B/МПа для модификации 6V201TP-160-5;

  • - ( 0.15 ± 0,03) В/МПадля модификации 6V201TP-250-5;

  • - ( 0,10 ± 0,02) В/МПадля модификации 6V201TP-400-5;

  • - ( 0,06 ± 0,02) B/МПа для модификации 6V201TP-600-5;

  • - ( 0.04 ±0,01) B/МПа для модификации 6V201TP-1000-5;

  • - ( 0.02 ±0,01) В/МПадля модификации 6V201TP-1600-5;

  • - ( 5,00 ± 1,00) B/МПа для модификации 6V201TP-16;

  • - ( 3,30 ± 0,50) B/МПа для модификации 6V201TP-25;

  • - ( 2,10 ± 0,40) B/МПа для модификации 6V201TP-40;

  • - ( 1,40 ± 0,20) B/МПа для модификации 6V201TP-60;

  • - ( 0,80 ±0,15) B/МПа для модификации 6V201TP-100;

  • - ( 0.50 ±0,10) B/МПа для модификации 6V201TP-160;

  • - ( 0.33 ± 0,05) B/МПа для модификации 6V201TP-250;

  • - ( 0,21 ± 0,04) B/МПа для модификации 6V201TP-400;

  • - ( 0,14 ± 0,02) В/МПадля модификации 6V201TP-600;

  • - ( 0,08 ± 0,02) B/МПа для модификации 6V201TP-1000;

  • - ( 0,05 ±0,01) В/МПадля модификации 6V201TP-1600.

  • - модуль основной погрешности |у,|, %, приведенной к диапазону измерений, на каждом уровне измерений избыточного давления (разрежения) удовлетворяет неравенству

lyj s Ук’У = 0,94' у,                              (7)

где ук - абсолютное значение отношения контрольного допуска к пределу допускаемой основной погрешности датчика по таблице В.2;

у- предел допускаемой основной погрешности, приведенный к диапазону измерений. 0.4%; 0,6% или 1,0%;

вариация выходного сигнала уг не превышает абсолютного значения допускаемой основной погрешности |у|, т.е. не более 0,4 %; не более 0.6 % или не более 1,0 %.

  • 9.2   Проверка  отклонения действительного  значения  коэффициента

преобразования от паспортного значения в течение межповерочного интервала

  • 9.2.1 Проверку  отклонения  действительного  значения  коэффициента

преобразования от паспортного значения в течение межповерочного интервала проводят только при периодической поверке.

  • 9.2.2 Отклонение номинального значения коэффициента преобразования от паспортного значения в течение межповерочного интервала уКп, %, рассчитывают по формуле

Ккп =        ■ ЮО,                                  (8)

Лп

где К - действительное значение коэффициента преобразования по 9.1.6, В/МПа;

К\\  - паспортное (по результатам предыдущей поверки) значение

коэффициента преобразования, В/МПа.

  • 9.2.3 Датчик признают годным, если отклонение действительного значения коэффициента преобразования от паспортного значения в течение межповерочпого интервала /Сп не более |у| %.

  • 10 Подтверждение соответствия средства измерений метрологическим требованиям

    • 10.1  Для подтверждения соответствия датчика установленным метрологическим требованиям руководствуются процедурами, описанными в разделе 9.

    • 10.2  Датчик считают соответствующим установленным метрологическим требованиям при положительных результатах испытаний, приведенных в пунктах

  • 9.1.9 и 9.2.3.

  • 11 Оформление результатов поверки

    • 11.1  Оформление результатов поверки проводят в соответствии с действующими нормативными документами. Протокол поверки оформляют в произвольной форме с учетом требований системы менеджмента качества организации, проводившей поверку.

    • 11.2  Сведения о результатах поверки в целях ее подтверждения передают в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений.

    • 11.3  По заявлению владельца положительные результаты поверки датчика удостоверяют свидетельством о поверке и (или) записью в паспорте, заверяемой подписью поверителя и знаком поверки.

    • 11.4  На датчик, не удовлетворяющий требованиям настоящей методики поверки, выдают извещение о непригодности с указанием причин. Датчик к дальнейшей эксплуатации не допускают.

Приложение А

(справочное)

Перечень документов, на которые даны ссылки в тексте методики поверки

Обозначения

Наименование

ГОСТ 12.2.007.0-75

ССБТ. Изделия электротехнические. Общие требования безопасности

ГОСТ Р 8.973-2019

ГСИ. Национальные стандарты на методики поверки. Общие требования к содержанию и оформлению

ГТБВ.433643.001 ТУ

Датчик избыточного давления-разрежения 6V201TP. Технические условия

МИ 187-86

Методические указания. ГСИ. Достоверность и требования к методикам поверки средств измерений

МИ 188-86

Методические указания. ГСИ. Средства измерений. Установление значений параметров методик поверки

Приложение № 3 к приказу Минпромторга России от 28 августа 2020 г. № 2907

Требования к методикам поверки средств измерений

Приказ Минтруда России от 15 декабря 2020 г. № 903 н

Правила по охране труда при эксплуатации электроустановок

ПУЭ

Правила устройства электроустановок

Приложение Б

(обязательное)

Схема внешних электрических соединений

датчик - датчик избыточного давления-разрежения 6V201TP; регистратор выходного сигнала - мультиметр 34401 А;

источник питания - источник питания постоянного тока GPR-1820HD

Рисунок Б. 1 - Схема внешних электрических соединений датчика

6У201ТРМП

Приложение В

(обязательное)

Выбор эталонов для поверки датчика

с учетом критериев достоверности поверки

В.1 При выборе эталонов для поверки датчика в соответствии с требованиями МИ 187 и МИ 188 устанавливают следующие критерии и параметры поверки:

Рьан - наибольшая вероятность ошибочного признания годным любого в действительности дефектного экземпляра датчика, Рьам = 0,20;

(6М)^ - отношение наибольшего возможного модуля основной погрешности экземпляра датчика, который может быть ошибочно признан годным, к пределу допускаемой основной погрешности датчика, (5М)/>О = 1,25;

т - число проверяемых точек в диапазоне измерений датчика, т > 5;

/7  - число наблюдений при экспериментальном определении значений

погрешности в каждой из проверяемых точек, и > 3;

ук - абсолютное значение отношения контрольного допуска к пределу допускаемой основной погрешности датчика;

ар - отношение предела допускаемой погрешности эталонов, применяемых при поверке, к пределу допускаемой основной погрешности поверяемого датчика.

Примечание - Значения ук и ар выбирают по таблице В.1, взятой из МИ 188.

Таблица В.1- Значения параметра ук(числитель) и критерия (знаменатель) а

ар

Значения ук и (5M)z,a при РЬа^

эавном

0,00

0,05

0,10

0,15

0,20

0,25

0,30

0,35

0,40

0,45

0,50

1/10

0.90

0,94

0,95

0,96

0,97

0,98

0,98

0,99

0,99

1,00

1,00

1,00

1,04

1,05

1,06

1,07

1,08

1,08

1,09

1,09

1,10

1,10

1/5

0,80

0,88

0,91

0,93

0,94

0.96

0,97

0,98

0,99

0,99

1,00

1,00

1,08

1,11

1,13

1,14

1,16

1,17

1,18

1,19

1,19

1,20

1/4

0,75

0,85

0.88

0,91

0,93

0,95

0,96

0,97

0.98

0,99

1,00

1,00

1,10

1,13

1,16

1,18

1,20

1,21

1,22

1,23

1,24

1,25

1/3

0,67

0,80

0,85

0.88

0,91

0,93

0,94

0,96

0.98

0,99

1,00

1,00

1,13

1,18

1,21

1,24

1,26

1,27

1,29

1,31

1,32

1,33

1/2,5

0,60

0,76

0.82

0,86

0,89

0,91

0,93

0,95

0.97

0,98

1,00

1,00

1,16

1,22

1,26

1,29

1,31

1,33

1,35

1,37

1,38

1,40

1/2

0,50

0,70

0,77

0.82

0,86

0,89

0.92

0.94

0.96

0,98

1,00

1,00

1,20

1,27

1,32

1,36

1,39

1,42

1,44

1,46

1,48

1,50

А

В.2 С учетом установленных по В.1 значений Рьа», (£>м)ьа, т и п таблицу В.1 преобразуют в таблицу В.2.

Таблица В.2 - Параметры и критерии достоверности поверки датчика

ар

0,1 (1/10)

0,2 (1/5)

0,25 (1/4)

0,33 (1/3)

0,4 (1/2,5)

0,5 (1/2)

Ук

0,97

0.94

0,93

0,91

0,82

0,70

Р Ьам

0,20

0,20

0,20

0,20

0,10

0,05

1,07

1,14

1,18

1,24

1,22

1,20

В.З При выборе эталонов для поверки датчика, в соответствии с требованиями МИ 187 и МИ 188, соблюдают следующее соотношение

SP + 8ц < аР • 5си,                                   (В. 1)

где др - предел допускаемой основной относительной погрешности эталона, 0,05 %; др - предел допускаемой основной относительной погрешности мультиметра 34401 А, %;

др - предел допускаемой основной относительной погрешности поверяемого датчика, %.

В.4 Предел (наибольшее значение на уровне 0,2(/впи) допускаемой основной относительной погрешности ди, %, мультиметра 34401А рассчитывают по формуле

1                                        0,0035 • 0,2 + 0,0005

8и = 7^77— С0,0°35 ’ °'2(/впи + 0,0005 • 1/впи) =--------—--------= 0,006, (В. 2)

где Uenn - выходной сигнал для верхнего предела измерений поверяемого датчика. 5 В или 10 В.

В.5 Предел (наименьшее значение на верхнем пределе измерений) допускаемой основной относительной погрешности 5си И* поверяемого датчика рассчитывают по формуле

ВиИ = YP.                                               (В. 3)

где      - предел допускаемой основной погрешности датчика, приведенный к

диапазону измерений, 0.4 %;

В.6 Подставляя полученные по В.2 и В.З значения в соотношение (В.1) получают следующее соотношение (с наибольшей левой частью неравенства)

0,14 < аР.                                         (В.4)

В.7 По таблице В.2 определяют допускаемый (ближайший) параметр ар, удовлетворяющий соотношению (В.4), ар = 0,2 (1/5), и параметр ук для неравенства (7) при определении годности (негодности) поверяемого датчика, ук = 0,94.

13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
