Методика поверки «Государственная система обеспечения единства измерений КОМПЛЕКСЫ ИЗМЕРИТЕЛЬНЫЕ С ВИДЕОФИКСАЦИЕЙ «Кордон-Кросс», «Кордон-Кросс»В» (ГДЯК 468784.033 МП)

УТВЕРЖДАЮ

Заместитель

директора

Р.В. Павлов

2020 г.

Государственная система обеспечения единства измерений КОМПЛЕКСЫ ИЗМЕРИТЕЛЬНЫЕ С ВИДЕОФИКСАЦИЕЙ

«Кордон-Кросс», «Кордон-Кросс»В

Методика поверки

ГДЯК 468784.033 МП

Санкт-Петербург 2020 г.

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования к квалификации поверителей

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

• 8 Обработка результатов поверки

• 9 Оформление результатов поверки

Приложение А

Настоящая методика распространяется на комплексы измерительные с видеофиксацией «Кордон-Кросс». «Кордон-Кросс»В (далее - комплексы) и устанавливает объем и методы их первичной и периодической поверок.

Интервал между поверками - 2 года.

1 Операции поверки

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1 в последовательности нумерации пунктов методики поверки.

1.2 При поверке комплекса операции поверки должны быть выполнены со всеми видеодатчиками, входящими в состав комплекса.

Таблица 1

П р и м е ч а н и е - пп. 7.7 и 7.8 выполняются только для комплексов «Кордон-Кросс».

• 1.3 При стационарном расположении комплекса в труднодоступном месте допускается его периодическая поверка на месте эксплуатации (без демонтажа комплекса). Операции по п. 7.8 при этом не проводятся.

• 1.4 В случае получения отрицательных результатов, при выполнении операций по любому из пунктов таблицы 1. комплекс бракуется и направляется в ремонт.

2 Средства поверки

При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

3 Требования к квалификации поверителей

• 3.1 К проведению поверки допускаются специалисты организаций, аккредитованных на поверку средств измерений в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации.

• 4 Требования безопасности

  • 4.1 При проведении поверки комплекса следует соблюдать требования безопасности, устанавливаемые руководством по эксплуатации на комплекс и руководствами по эксплуатации используемого при поверке оборудования.

• 5 Условия поверки

  • 5.1 Поверка производится при рабочих условиях эксплуатации поверяемых комплексов и используемых средств измерений.

• 6 Подготовка к поверке

  • 6.1 Поверитель должен изучить инструкции по эксплуатации поверяемого комплекса и используемых средств поверки.

  • 6.2 Убедиться в правильности соединений блоков, входящих в состав комплекса.

• 7 Проведение поверки

  • 7.1 Внешний осмотр

Без подключения комплекса к источнику питания проверить:

• 7.1.1 Комплектность.

• 7.1.2 Отсутствие деформаций и трещин корпуса, изломов и повреждений кабелей.

• 7.1.3 Целостность пломб, наличие заводского номера и маркировки на комплексе.

• 7.1.4 Результаты поверки считать положительными, если комплектность соответствует указанной в формуляре, нет механических повреждений корпуса и кабелей, места нанесений пломбы, заводского номера и маркировки соответствуют требованиям ТУ.

• 7.2 Опробование. Проверка идентификационных данных программного обеспечения (ПО)

  • 7.2.1 Собрать комплекс в соответствии с руководством по эксплуатации ГДЯК 464965.048 РЭ.

    • 7.2.1.1 Подключить персональный компьютер (ноутбук) к комплексу через Ethemet-канал связи.

    • 7.2.1.2 Запустить веб-браузер и осуществить подключение к комплексу по указанному в его формуляре IP адресу.

    • 7.2.1.3 Убедиться, что открывается программная страница для входа в вебинтерфейс.

    • 7.2.1.4 На открывшейся странице ввести имя пользователя и пароль «tester»/«test».

    • 7.2.1.5 Открыть главную страницу и нажать на ней клавишу «Об устройстве». На открывшейся странице проверить название комплекса, заводской номер и контрольную сумму ПО.

    • 7.2.1.6 Сравнить контрольную сумму с указанной в описании типа.

    • 7.2.1.7 Вернуться на предыдущую страницу, убедиться в наличии текущих даты и времени, нажать на клавишу «Видеодатчик» и выбрать режим «Дальность и угол».

    • 7.2.1.8 Убедиться, что раскрывается страница с текущим видеоизображением.

    • 7.2.1.9 Результаты опробования считать положительными, если выполняются пп. 7.2.1.2. 7.2.1.4. 7.2.1.7 и выведенная контрольная сумма совпадает с указанной в описании типа.

  • 7.2.2 Проверка дистанционного распознавания горения красного сигнала светофора

    • 7.2.2.1 Собрать комплекс с обзорной камерой, подсоединить к ПК и осуществить подключение используя имя и пароль «tester»/«test». В поле «Выберите устройство» нажать клавишу «Обзорная камера» и установить контролируемый режим «Светофор».

    • 7.2.2.2 Установить комплекс на расстоянии 20-30 м от дорожного светофора.

    • 7.2.2.3 Направить обзорную камеру на светофор и выделить зону с красным сигналом светофора согласно инструкции по эксплуатации комплекса.

    • 7.2.2.4 Убедиться, что:

• - при выключенном светофоре сообщение о красном сигнале в окне его индикации отсутствует;

• - при включенном красном сигнале светофора в окне индикации появляется сообщение о нем.

• 7.2.2.5 Комплекс считается прошедшим испытание, если его функционирование соответствует п. 7.2.2.4.

• 7.3 Определение абсолютной погрешности синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU)

  • 7.3.1 Собрать схему в соответствии с рисунком 1. Подключить выход 1PPS источника точного времени к входу первого канала частотомера. Подключить выход 1PPS блока обработки информации (далее - БОИ) испытуемого комплекса к входу второго канала частотомера кабелем, входящим в комплект поставки.

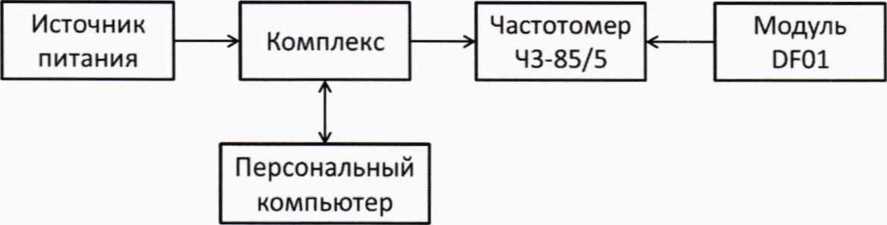

Рисунок 1 - Схема проведения измерений при определении погрешности синхронизации шкалы времени комплекса

• 7.3.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере.

• 7.3.3 В соответствии с инструкцией по эксплуатации частотомера, определить абсолютную погрешность синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU) At. как временной сдвиг между сигналами в первом и втором каналах. Произвести не менее 10 измерений At и занести полученные результаты в графу 2 таблицы 1 протокола поверки (приложение А).

• 7.3.4 Результаты поверки считать положительными, если абсолютная погрешность синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU) находится в пределах ± 5 мкс.

• 7.4 Определение абсолютной погрешности присвоения временной метки видеокадру

  • 7.4.1 Погрешность присвоения временной метки АТ определяется путем сравнения индицируемой комплексом временной метки Т_ИНд с ее номинальным значением Т_ном-В качестве Т_НОм используется значение времени UTC(SU) модуля DF01.

  • 7.4.2 Подключить модуль DF01 к персональному компьютеру. Включить модуль, дождаться появления на экране значения UTC(SU) времени.

  • 7.4.3 Подключить БОИ испытуемого комплекса к компьютеру через Ethemet-канал связи, включить комплекс, запустить веб-браузер и осуществить подключение по IP адресу, указанному в формуляре комплекса. В программной странице ввести имя пользователя и пароль «tester»/ «test» и убедиться в открытии главной страницы и наличии на ней временной метки в формате чч:мм:сс.

  • 7.4.4 Открыть два окна на экране монитора для одновременной индикации номинального времени и временной метки комплекса, создать скриншот экрана.

  • 7.4.5 Сделать не менее 10 скриншотов и занести полученные значения Т_инд и Т_ном в графы 3 и 4 таблицы 1 протокола поверки.

  • 7.4.6 Провести обработку результатов измерений согласно п. 8.1.

  • 7.4.7 Результаты поверки считать положительными, если ДТ находится в пределах ± 1 с.

7.5 Определение абсолютной погрешности измерений угла между осью комплекса и направлением на цель

Испытание проводится на площадке размером не менее 15*6 м. На площадке размечаются пять точек №№ 1-5 с обеспечением соблюдения расстояний, указанных на рисунке 2. измеряемых с помощью дальномера GLM 250VF.

Прямой угол определяется по методу прямоугольного треугольника.

В точках 2-5 на штативах устанавливаются стандартные номерные знаки.

Допускается последовательная установка одного номерного знака на всех точках 2-5. При проведении периодической поверки на месте установки без демонтажа комплекса точки установки номерных знаков выбираются в пределах контролируемой зоны на расстоянии от 20 до 40 м. С помощью дальномера лазерного на дорожном полотне размечаются две точки на одинаковом расстоянии L от комплекса. Измеряется расстояние D между точками и рассчитывается угол а между направлениями на точки от места установки комплекса a=2 arcsin(0.5 D/L). Полученная величина заносится в графу 1 таблицы 2 протокола поверки (приложение А) как номинальное значение угла.

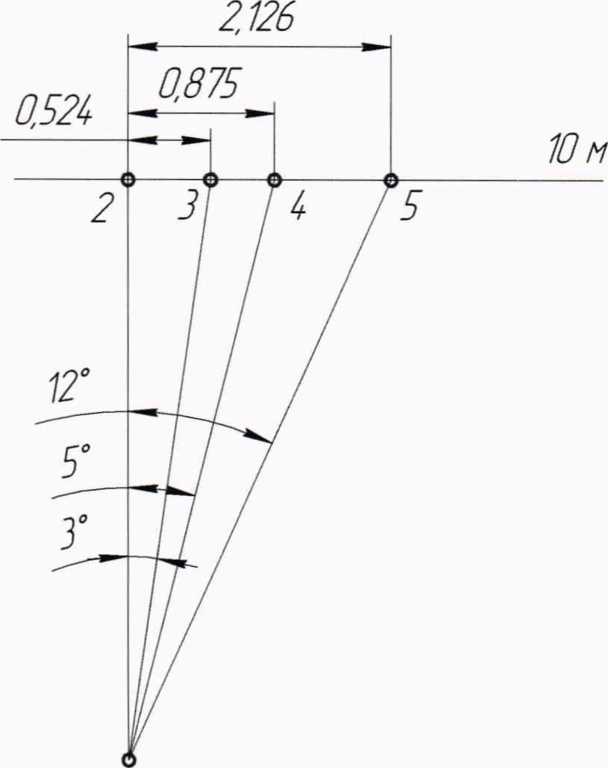

Рисунок 2 - Схема разметки испытательной площадки

• 7.5.1 Видеодатчик поверяемого комплекса установить на штативе в точке 1 так. чтобы его передняя поверхность совпадала по вертикали с точкой 1. Подключить вспомогательный персональный компьютер (ноутбук) с установленным веб-браузером к комплексу через Ethernet-канал связи. Включить комплекс.

• 7.5.2 Запустить веб-браузер и осуществить подключение к комплексу по IP адресу, указанному в его формуляре. На открывшейся странице ввести имя и пароль «tester»/«test». В поле «выберите устройство» нажать клавишу «Видеодатчик» и установить контролируемый параметр «Дальность и угол».

• 7.5.3 Направить комплекс на точку 2 так. чтобы метка на экране персонального компьютера (рисунок 3) оказалась на левом краю изображения номерного знака.

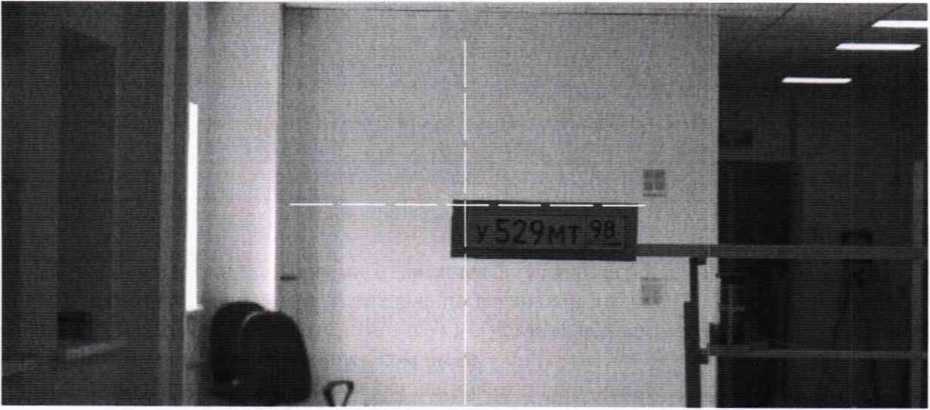

Рисунок За - Ориентация комплекса при первичной поверке

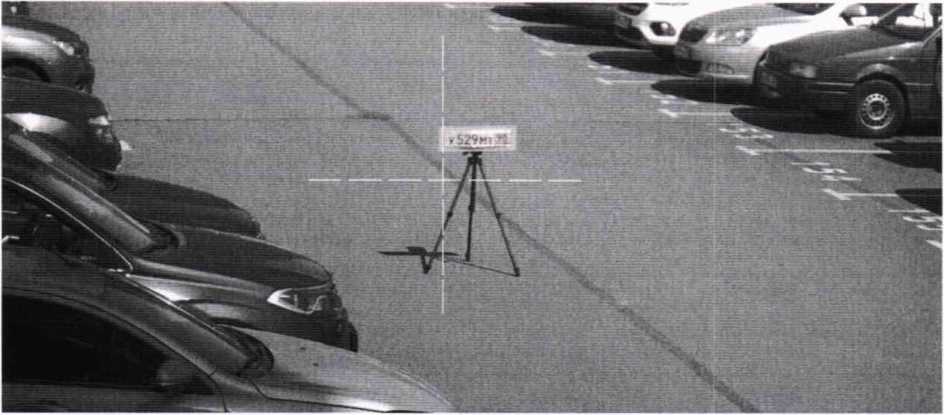

Рисунок 36 - Ориентация комплекса при периодической поверке на месте установки

• 7.5.4 Помещая номерной знак в точки 2-5 для видеодатчиков «Кросс»К и в точки 2-4 для видеодатчиков «Кросс»Д. зафиксировать не менее пяти результатов измерения углов аизм для каждой точки.

Результаты измерений а_н1м занести в графу 2 таблицы 2 протокола поверки (приложение А).

• 7.5.5 Провести обработку результатов измерений согласно п. 8.2.

• 7.5.6 Результаты поверки считать положительными, если погрешность измерения угла Да находится в пределах ± 2 ° для всех точек.

• 7.6 Определение абсолютной погрешности измерения расстояния от стоп-линии до ТС

Испытание проводятся на площадке с размерами не менее 20^х5 м.

• 7.6.1 Собрать комплекс с персональным компьютером и разместить датчик на краю площадки на высоте 2 ± 0.5 м. Измерить высоту установки h. Направить ось датчика вдоль участка.

• 7.6.2 На расстоянии D = 15 ± 2 м от датчика, перпендикулярно оси датчика, обозначить стоп-линию дорожной разметки и произвести точное измерение D.

• 7.6.3 Включить питание комплекса и ввести имя и пароль «tester»/«test». На открывшейся странице в поле «Выбор устройства» нажать клавишу «Видео-датчик» и, далее. «Стоп-линия».

Ввести высоту установки датчика h и расстояние до стоп-линии разметки D в соответствующие программные окна.

• 7.6.4 По видеоизображению направить датчик так, чтобы стоп-линия попала в центральную часть экрана.

• 7.6.5 На расстоянии 5 м от стоп-линии разметки (D+5 м от датчика) на высоте 0.5 м от поверхности площадки установить стандартный номерной знак ТС.

• 7.6.6 Снять не менее пяти отсчетов измеренного комплексом расстояния от номерного знака до стоп-линии разметки и занести результаты в графу 3 таблицы 3 (приложение А). Рассчитать величину погрешности его измерения как разность между измеренными значениями расстояния и его номинальной величиной равной 5 м.

• 7.6.7 Результаты испытаний считаются положительными, если во всех случаях погрешность измерения расстояния от стоп-линии до ТС находится в пределах ± 0.3 м.

  • 7.7 Определение абсолютной погрешности измерения скорости ТС и диапазона измерения скорости ТС

    • 7.7.1 Собрать схему согласно рисунка 4.

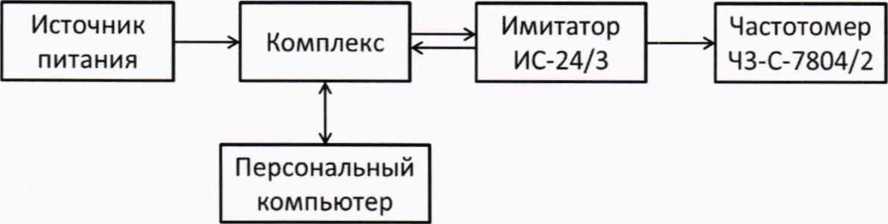

Рисунок 4 - Схема для определения погрешности измерения скорости ТС и рабочей частоты излучения

• 7.7.2 Установить комплекс перед имитатором скорости движения транспортных средств «ИС-24/3», включить режим имитации одиночной цели имитатора при дальности 50 м. При поверке комплекса на месте эксплуатации установить имитатор скорости «ИС-24»Д на расстоянии от 20 до 30 м от видеодатчика.

Включить питание комплекса и ввести имя и пароль «tester»/«test». В поле «Выберете устройство» нажать клавишу «Видеодатчик» и выбрать контролируемый параметр «Скорость».

• 7.7.3 Последовательно устанавливать значения имитируемой скорости из диапазона значений 2, 20. 70, 120. 150. 180 и 300 км/ч (при периодической поверке комплекса допускается проведение поверки в сокращенном диапазоне скоростей 20. 70, 120. 150. 180 и 250 км/ч). Для каждого значения имитируемой (номинальной) скорости V_{u Н}ом зафиксировать не менее пяти отсчетов измеренной скорости V_{n изм} и занести их в таблицу 4 протокола (приложение А).

• 7.7.4 Провести обработку результатов измерений согласно п. 8.3.

• 7.7.5 Результаты поверки считать положительными, если для всех значений скорости разность между измеренным и номинальным значением скорости AV_U находится в пределах ± 1 км/ч.

• 7.8 Определение рабочей частоты излучения

  • 7.8.1 Используя схему рисунка 4. включить питание комплекса.

  • 7.8.2 Измерить частоту излучения в соответствии с руководством по эксплуатации частотомера ЧЗ-С-7804/2. Измерение производить в течение интервала времени не менее 20 с. Полученные результаты измерения занести в таблицу 5 протокола (приложение А).

  • 7.8.3 Результаты поверки считать положительными, если измеренные значения частоты излучения находятся в пределах от 24050 до 24250 МГц.

• 8 Обработка результатов поверки

  • 8.1 Определение абсолютной погрешности присвоения временной метки видеокадру

    • 8.1.1 По значениям Т_НОм и Т_инд таблицы 1 протокола поверки (приложение А) вычислить абсолютную погрешность присвоения временной метки АТ

АТ — | Т_ном ■ Т_инд |

Полученные результаты занести в графу 5 таблицы 1 протокола поверки (приложение А).

• 8.2 Определение абсолютной погрешности измерений угла между осью комплекса и направлением на ТС

  • 8.2.1 По значениям а_ном и а_1ПМ таблицы 2 протокола поверки (приложение А) вычислить и занести в графу 3 таблицы протокола поверки (приложение А) отклонения Аа измеренных углов от их номинальных величин

Аа — | а _ном - а_изм |

• 8.3 Определение абсолютной погрешности измерения расстояния от стоп-линии до ТС

  • 8.3.1 По значениям D_H0M и D,_13M таблицы 3 протокола поверки (приложение А) вычислить и занести в графу 4 таблицы протокола поверки (приложение А) отклонения AD измерения расстояния от стоп-линии до ТС

AD — | D_H3M - D_(10M |

• 8.4 Определение абсолютной погрешности измерения скорости ТС и диапазона измерения скорости ТС

  • 8.4.1 По значениям V_{u изм} и V_{u ном} таблицы 4 протокола поверки (приложение А) вычислить и занести в таблицу отклонения AV измеренных скоростей от их номинальных значений

AV — | У_{ц изм} - V_{u ном} |

• 8.4.1 По значениям V_{H |ПМ} и V_{u ном} таблицы 5 протокола поверки (приложение А) вычислить и занести в таблицу отклонения AV измеренных скоростей от их номинальных значений

AV = |V_UH3M-V_UH0M|

• 9 Оформление результатов поверки

  • 9.1 На комплекс, прошедший поверку с положительными результатами, выдается свидетельство о поверке по форме, установленной приказом Минпромторга России № 1815 от 02.07.2015.

  • 9.2 При отрицательных результатах поверки комплекс к применению не допускается и на него выдается извещение о непригодности в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 с указанием причины непригодности.

Начальник отдела № 433

поверки комплекса измерительного с видеофиксацией «Кордон-Кросс»

зав. №______________изготовитель ООО «Симикон» госреестр №___________

в составе видеодатчика_____________№__________и обзорной камеры №____________

Условия проведения поверки:

Используемые средства измерения:

Внешний осмотр:

Опробование:                Светофор: индикация цвета________Да/Нет

Проверка идентификационных данных ПО.

Определение абсолютной погрешности синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU)

Таблица 1

Таблица 2

Таблица 3

Таблица 4

Таблица 5

Выводы

Поверитель

Дата поверки
