Методика поверки «Счетчики газа ультразвуковые ГУВР-011» (МП 0188-13-2014)

ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ РАСХОДОМЕТРИИ - ФИЛИАЛ ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО УНИТАРНОГО ПРЕДПРИЯТИЯ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ

им. Д.И. МЕНДЕЛЕЕВА»

ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»

-Ж УТВЕРЖДА

//*^>ч *' ' '

^сТйтель директор a® I pdl-Als

I t ’ * ' Alii

jaiXo развитию •5 у' \\

.Q. Тамбинский

^6Н-"“

Vo A.           >У *' $//

« 20       октября'^ 2020 г.

- -

Государственная система обеспечения единства измерений

СЧЕТЧИКИ ГАЗА УЛЬТРАЗВУКОВЫЕ ГУВР-011

Методика поверки

МП 0188-13-2014 с изменением № 1

отдела НИО-13

___А.И. Горчев

Тел. (843)272-11-24

г. Казань

2020

УТВЕРЖДЕНА ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» (Измененная редакция, Изм. № 1)

Настоящая методика распространяется на счетчики газа ультразвуковые ГУВР-011 (далее - счетчики), изготавливаемые ООО «ПК Энергоучет», предназначенные для измерения в рабочих условиях объемного расхода, объема газа, транспортируемых по трубопроводам круглого сечения.

Интервал между поверками - 4 года.

Введение (Измененная редакция, Изм. № 1)

При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

Примечание: *) Первичная поверка имитационным методом допускается для счетчиков DN200 и более.

Определение метрологических характеристик счетчиков проводится одним из двух методов: либо имитационным. либо проливным._______________________________________

• 1.2 Поверка счетчиков выполняется на поверочной установке, использующей в качестве поверочной среды воздух при атмосферном давлении.

• 1.3 Поверка счетчиков в диапазоне расходов, превышающем верхние пределы существующих расходоизмерительных установок. может быть осуществлена имитационным методом поверки с использованием кварцевого калибратора.

• 1.4  Для счетчиков, не оснащенных врезной секцией, предусматривается имитационный метод поверки с использованием кварцевого катибратора.

• 1.5 Счетчики рекомендуется поверять на поверочных установках при условиях, максимально приближенных к условиям эксплуатации (рабочая среда, рабочее давление). В таблице 2 приведены значения давления поверочной среды, при котором рекомендуется проводить.

Таблица 2

• 1.6 При отсутствии в конфигурации счетчика токового выхода контроль метрологических характеристик по выходному сигналу постоянного тока не производится.

Раздел 1 (Измененная редакция, Изм. № 1)

• 2.1 При проведении поверки применяются следующие средства поверки:

• - рабочий эталон 1-го разряда в соответствии с Приказом Госстандарта от 29.12.2018 №2825 (поверочная среда: воздух, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого расходомера, с пределами основной относительной погрешности не более ±0,3% для модификации А4 и ±0,5% для модификации А2):

• - секундомер механический типа СОПпр (регистрационный № 11519-11), класс точности 3, с диапазоном измерения от 0 до 30 мин;

• - барометр-анероид М-110 (регистрационный №3745-73). пределы допускаемой абсолютной погрешности в диапазоне от 5 до 100 мм.рт.ст. ± 2.5 мм рт.ст.; в остальном диапазоне ±1.5 мм рт.ст., с диапазоном измерения от 5 до 790 мм рт. ст.;

• - частотомер 43-63 (регистрационный номер 9084-83). диапазон от 0.1 до 5000 Гц. диапазон напряжения входного сигнала от 0.03 до 10 В. пределы допускаемой относительной погрешности ±5-1 О*⁷ %;

• - вольтметр В7-40М (регистрационный № 50971-12), диапазон от 0,1 до 5000 мкА, разрешающая способность 0.1 мкА. пределы допускаемой основной относительной погрешности ±(1,5%*1_уст+50 е.м.р) А;

• -  прибор комбинированный Testo 174Н (регистрационный № 47602-11), пределы допускаемой абсолютной погрешности измерения относительной влажности ± 3 %, пределы допускаемой абсолютной погрешности измерения температуры ± 0.5 °C. с диапазоном измерения относительной влажности от 5 до 95 % и диапазоном измерения температуры от минус 20 до плюс 70 °C.

• 2.2 Допускается применение других средств поверки, которые по своим метрологическим и техническим характеристикам не уступают выше приведенным.

• 2.3 Все применяемые СИ и испытательное оборудование должны быть аттестованы (поверены) и иметь действующие свидетельства об аттестации (поверке) или оттиски поверительных клейм.

Раздел 2.1 (Измененная редакция, Изм. № 1)

• 3.1 При проведении поверки должны соблюдаться следующие требования:

корпуса применяемых средств измерений должны быть заземлены в соответствии с их руководствами по эксплуатации;

• -   ко всем используемым средствам должен быть обеспечен свободный доступ для заземления, настройки и измерений;

• -   работы по соединению устройств должны выполняться до подключения к сети питания;

к работе должны допускаться лица, имеющие необходимую квалификацию, изучившие руководство по эксплуатации по работе с расходомером и обученные правилам техники безопасности;

выполняться указания, предусмотренные «Правилами технической эксплуатации электроустановок» и «Правилами техники безопасности при эксплуатации электроустановок», а также инструкциями по эксплуатации оборудования, его компонентов и применяемых средств поверки.

Ра шел 3 (Измененная редакция, Изм. № 1)

• 4.1 При проведении поверки должны соблюдаться условия:

• - температура окружающего воздуха (20±5) °C*’;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106.7 кПа.

Вибрация и внешнее магнитное поле (кроме земного) отсутствуют.

Примечание - *) При поверке счетчика имитационным методом без снятия счетчика с измерительной линии допускается определение относительной погрешности измерения объемного расхода газа счетчиком при температуре окружающей среды от минус 25 °C до плюс 55 °C.

• 4.2 Поверка счетчиков выполняется на поверочных установках, использующих в качестве поверочной среды воздух при атмосферном давлении или природный газ при избыточном давлении в зависимости ог рабочего давления, при котором будет проводиться эксплуатация счетчика.

• 4.3 Поверка счетчиков в диапазоне расходов, превышающих верхние пределы существующих расходоизмерительных установок, может осуществляться имитационным методом поверки. При этом значение максимального расхода, воспроизводимого расходоизмерительными установками, должно быть не менее 0.4 (^_тах. где О_тах - значение максимального расхода поверяемого счетчика.

Раздел 4 (Измененная редакция, Изм. № 1)

Перед проведением поверки счетчика выполняют следующие подготовительные работы:

• 5.1 Проверяют комплектность эксплуатационных документов на счетчик.

• 5.2 Проверяют наличие действующих свидетельств об аттестации эталонов, свидетельств о поверке или поверительные клейма на используемые средства поверки.

• 5.3 Проверяют работоспособность счетчика и средств поверки в соответствии с их эксплуатационными документами.

Внимание! Очистку карманов вокруг электроакустических преобразователей (ПЭА) выполнять с повышенной осторожностью. Не допускаются механические удары по ПЭА и нанесение царапин.

• 5.4 Проводят монтаж средств поверки согласно структурным схемам, указанных в их эксплуатационных документах.

• 5.5 Включают и выдерживают счетчик при указанных значениях температуры окружающего воздуха не менее 1 часа.

• 5.6  Остальную подготовку проводят согласно требованиям документации изготовителя счетчика и эксплуатационными документами средств поверки.

Раздел 5 (Измененная редакция, Изм. № 1)

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

• 6.1.1 При проведении внешнего осмотра должно быть установлено соответствие счетчика следующим требованиям:

• - комплектность должна соответствовать ЭД на данную модификацию счетчика;

• - маркировка должна соответствовать ЭД;

• - счетчик не должен иметь механических повреждений, коррозии, нарушения покрытий, надписей и других дефектов, препятствующих его функционированию в соответствии с ЭД.

• 6.1.2 Результат осмотра считается положительным, если внешний вид, маркировка. комплектность счетчика соответствуют требованиям ЭД. а идентификационные данные соответствуют модификации счетчика.

Раздел 6.1 (Измененная редакция, Изм. № 1)

Опробование заключается в проверке работоспособности поверяемого счетчика и его отельных компонентов. Проверка может осуществляться при помощи персонального компьютера (ПК) и установленного на него программного обеспечения (Г1О) верхнего уровня, либо непосредственно по цифровом} индикатору прибора.

Примечание: Для удобства диагностики, настройки и отображения информации о состоянии счетчика, параметрах настроек и результатах измерений дополнительно: счетчик ГУВР-011 А2 комплектуется программным обеспечением верхнего уровня RService_4M и счетчик ГУВР-011 А4 комплектуется программным обеспечением верхнего уровня RService7x8 TGSQ.

• 6.2.1 При поверке счетчиков проливным методом убеждаются в изменении показаний счетчика при изменении расхода газа на расходоизмерительной установке.

Результаты опробования считают положительными, если наблюдается изменение показаний счетчика при изменении расхода газа на расходоизмерительной установке

• 6.2.2 При поверке имитационным методом контролируют:

• - в счетчике модификации А2 изменение показаний счетчика при вариации расхода газа с помощью встроенного кварцевого калибратора:

• - в счетчике модификации А4 отображение в соответствующем окне ПО верхнего уровня RService7x8TGSQ скорости распространения УЗС в каждом измерительном канале.

Результаты опробования считают положительными, если выполняются вышеприведенные требования для соответствующей модификации счетчика.

• 6.2.3 Проверка соответствия ПО

Для проверки соответствия ПО необходимо:

• - подать питание на счетчик и выждать некоторое время, необходимое для выполнения ряда самодиагностических проверок, в том числе проверку целостности конфигурационных данных и неизменности исполняемого кода путем расчета контрольной суммы:

• - руководствуясь указаниями ЭД, запустить ПО верхнего уровня для работы со счетчиком соответствующей модификации:

• - в меню ПО «Общие настройки» включить режим «Серийный номер, дата выпуска и CRC»;

• - считать информацию о контрольной сумме (CRC) встроенного ПО. сверить информацию диалогового окна ПО с паспортными данными.

Идентификационные данные поверяемого счетчика должны соответствовать данным, представленным в описании типа.

Раздел 6.2 (Измененная редакция, Изм. № 1)

• 6.3 Определение метрологических характеристик

• 6.3.1.1 Проверка неизменности показаний счетчика при отсутствии расхода Контроль неизменности показаний счетчика при отсутствии расхода производят

при условии обеспечения неподвижности воздуха (газа) во врезной секции счетчика (имитаторе трубопровода).

• 6.3.1.1.1 При поверке счетчика на поверочной установке выключить источник расхода воздуха (газа), закрыть задвижки на входе и выходе измерительного участка. Выждать (3 - 5) мин для стабилизации воздуха в измерительном участке установки.

• 6.3.1.1.2 При поверке счетчика имитационным методом на месте эксплуатации, закрыть задвижки, отсекающие измерительный участок трубопровода, на котором смонтирован счетчик. Выждать (3-5) мин для стабилизации воздуха (газа) в измерительном участке.

• 6.3.1.1.3 Установить в параметрах счетчика значение минимального расхода Q_min в соответствии с его типоразмером.

Проконтролировать на экране ПК значение скорости потока, измеренное счетчиком.

• 6.3.1.1.4 Результат проверки каналов счетчика считается положительным, если индицируемые значения скорости лежат в пределах ± 0.01 м/с.

Примечание: Если индицируемые значения скорости превышают пределы ±0.01 м/с необходимо выполнить процедуру коррекции «нуля скорости» счетчика согласно указаниям эксплуатационных документов.

• 6.3.1.1.5 Проконтролировать на экране ПК значение объема воздуха (газа), накопленное счетчиком (Гн), и зафиксировать «начальные» показания. В течение времени /. равном 120 секунд, наблюдать за изменениями измеряемого объема, после чего записать «конечные» показания счетчика (Рк).

• 6.3.1.1.6 Вычислить относительное приращение объема. дКо, в процентах, по формуле:

■- 3600

где Ед--«конечные» показания счетчика, м³:

Ун- «начальные» показания счетчика, м’:

С?та.\ - значение максимального расхода счетчика. м³/ч;

I - время наблюдения за изменениями измеряемого объема, с.

• 6.3.1.1.7 Провести проверку каждого канала счетчика по п.п. 6.3.1.1.3 - 6.3.1.1.5.

• 6.3.1.1.8 Результат проверки считается положительным, если вычисленное относительное приращение объема по каждому каналу счетчика не превышает ± 0,01 %.

Раздел 6.3.1 (Измененная редакция, Изм. № 1)

Контроль характеристик кварцевого калибратора проводится только для счетчиков ГУВР-011 модификации А2 при имитационном методе во время первичной поверки.

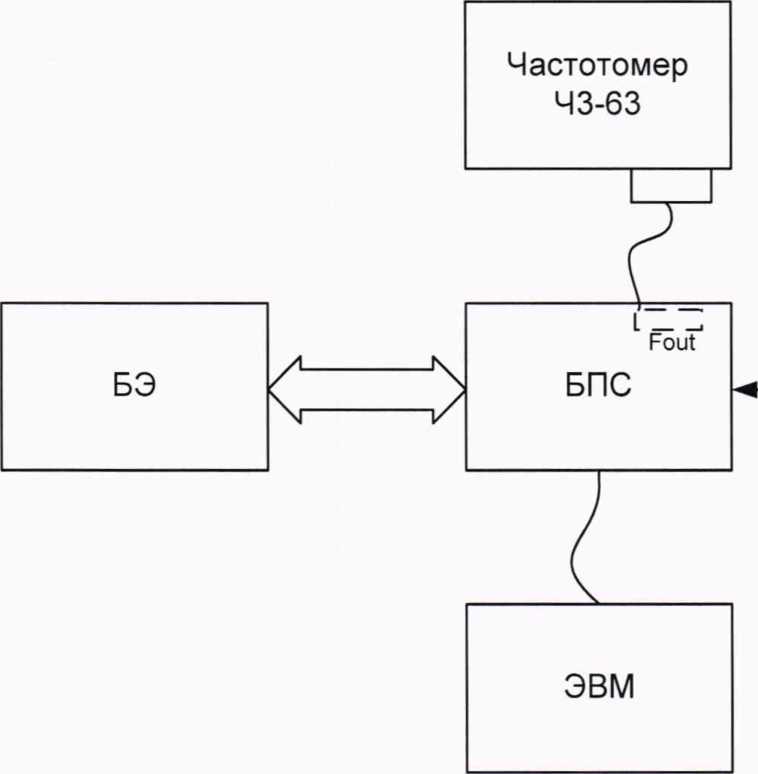

• 6.3.1.2.1 Подключить частотно-импульсный выход счетчика ко входу частотомера (Приложение Г). Включить частотомер в режим измерения периода.

• 6.3.1.2.2 Выбрать режим «Диагностика изготовителя» ПО ЭВМ. При появлении на дисплее ЭВМ окна режима «Диагностика изготовителя» (рис. 1) поставить «галочку» в окошке «Включить Foul 1» или «Включить Fout2», в зависимости от того, какой частотноимпульсный выход счетчика подключен ко входу частотомера.



  Т ест Foul (Гц)
  	*	3

I Включить Foutl        Г Включить Fout2

Тест lout (rviA)

|з 5            ]           I³-⁵

Включить louH            Включить Iout2

Закрыть

Рисунок 1 - Режим «Диагностика изготовителя»

• 6.3.1.2.3 Задать значение частоты равное 1000 Гц.

• 6.3.1.2.4 Нажать кнопку «Выполнить тест».

• 6.3.1.2.5 Измерить частотомером значение периода.

• 6.3.1.2.6 Результат контроля кварцевого калибратора считается положительным, если в течение одной минуты значение периода, измеренное частотомером, равняется (1000 ±0.03) мкс.

Раздел 6.3.2 (Измененная редакция, Изм. № 1)

В методике приведены два вида имитационного метода поверки счетчиков ГУВР-011 модификации А2:

• 1) Контроль погрешности по показаниям ЭВМ - полностью имитационный метод, применяемый для счетчиков, которые по каким-либо причинам не могут быть поверены проливным методом (например, счётчики с врезными ПЭА);

• 2) Контроль погрешности счетчика с врезной секцией номинатьного диаметра более 300 мм (комбинированный метод).

• 6.3.1.3.1 Собрать схему согласно Приложению В.

Включить в ПО режим работы «Поверка прибора».

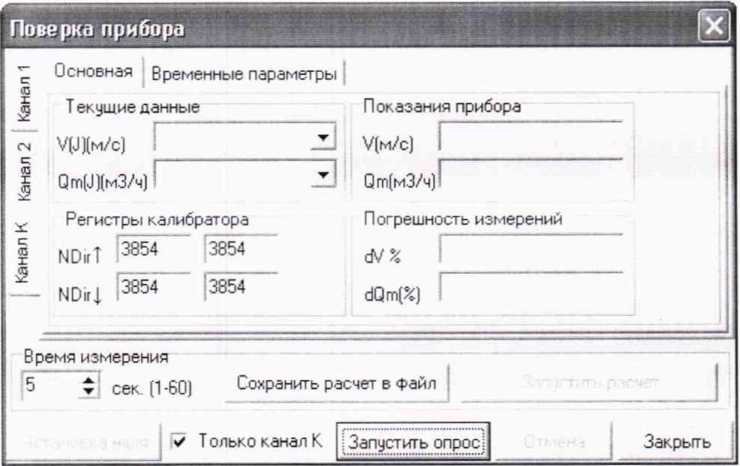

• 6.3.1.3.2 На дисплее ЭВМ должно появиться окно «Поверка прибора» (рис. 2). Для начата работы нажать клавишу «Запустить опрос».



Рисунок 2 - Режим «Поверка прибора»

• 6.3.1.3.3 Выбрать поверяемый измерительный канат:

• - Канат 1 - при поверке счетчиков с одной парой ПЭА или при поверке первого каната счетчиков с двумя парами ПЭА. в случае, если счетчик сконфигурирован на работу с двумя независимыми канатами;

• - Канат 2 - при поверке второго каната счетчиков с двумя парами ПЭА в случае, если счетчик сконфигурирован на работу с двумя независимыми канатами:

• - Канат К (комбинационный) - при поверке счетчиков с двумя парами ПЭА, используемых для измерения в одном трубопроводе.

• 6.3.1.3.4 Выбрать из выпадающего списка Q_mj. первое (очередное) значение расхода, близкое к Q,. указанному в п. 6.3.1.3.8. Ввести время измерения не менее 10 секунд и нажать кнопку «Запустить опрос».

• 6.3.1.3.5 По истечению времени измерения занести в таблицу 2 Приложения Ж протокола поверки имитационным методом заданное Qi и измеренное Qn (по показаниям дисплея ЭВМ в окне «Поверка прибора») значения расхода.

Рекомендуемая форма представления результатов контроля погрешности счётчика имитационным методом представлена в Приложении Ж.

• 6.3.1.3.6 Вычислить относительную погрешность счётчика при измерении расхода в процентах по формуле:



(2)

• 6.3.1.3.7 Результаты расчётов по п.6.3.1.3.6 также занести в таблицу 2 Приложения Ж.

• 6.3.1.3.8 Выполнить операции по п.п. 6.3.1.3.4-6.3.1.3.6 для всех значений расхода.

  близких к



• —              Q/’

• — (Qmax -Qi)/4+ Qi,' -<Q max - Q,)/2+ Q.:

— Qmax.

Занести полученные результаты в таблицу 2 Приложения Ж протокола поверки.

• 6.3.1.3.9 Результат поверки считают положительным, если для каждого канала относительная погрешность измерения расхода по показаниям ЭВМ не превышает 0.8 от значений, указанных в таблице 3.

В связи с гем. что рабочий диапазон измерения расхода газа счетчиками D.V>300 может превышать возможности функционирующих поверочных установок, контроль погрешности проводят в два этапа.

• 6.3.1.4.1   Первый этап заключается в контроле погрешности методом непосредственного сличения контрольного объема воздуха (газа) Ио' с объемом воздуха (газа) Ии', измеренным поверяемым счетчиком следующим образом:

• 1) монтируют врезную секцию счетчика на измерительный участок поверочной установки согласно Приложению Б:

• 2) осуществляют контроль метрологических характеристик (далее - MX) счетчика в соответствии с п. 6.3.1.3.8 данной МП, при всех значениях объёмного расхода, кроме максимального значения Q_max.

• 6.3.1.4.2 Указанные значения расхода О, задаются на поверочной установке с отклонением от номинального, не превышающим:

плюс 5 % — для значения объемного расхода О_тт, Q_t\

± 5 % — для всех значений объемных расходов, кроме Q mini Qt.> Qmax-

• 6.3.1.4.3 Второй этап контроля заключается в проведении контроля MX счетчика имитационным методом в соответствии с п. 6.3.1.3 при значении расхода Q_max.

• 6.3.1.4.4  Занести результаты контроля по п.п. 6.3.1.4.1,    6.3.1.4.3 в таблицу 2

протокола поверки Приложения Ж.

Примечание - Допускается проводить второй этап контроля MX счетчика без его демонтажа с поверочной установки, используя её измерительный участок в качестве заглушенного имитатора трубопровода.

• 6.3.1.4.5 Результат контроля считается положительным, если погрешности измерений счетчика по п. 6.3.1.4.1.  6.3.1.4.3 нс превышают пределов их допускаемых

значений, указанных в эксплуатационной документации.

• 6.3.1.5.1 Собрать схему согласно Приложению В.

• 6.3.1.5.2 Включить вольтметр В7-40М в режим измерения постоянного тока (0 - 20) мА;

• 6.3.1.5.3 Установить на выходе блока питания напряжение (24 + 0.5) В;

• 6.3.1.5.4 Ввести в БЭ счётчика значения параметров согласно таблицы 3.

I а б л и ц а 3 Параметры БЭ счеч чика

• 6.3.1.5.5 Включить в 110 режим работы «11оверка прибора».

• 6.3.1.5.6 На дисплее ЭВМ должно появиться окно «Поверка прибора» (рис. 2). Для начала работы нажать клавишу «Запустить опрос».

• 6.3.1.5.7 Выбрать поверяемый измерительный канал:

• - Канал 1 при поверке счетчиков с одной парой 11ЭЛ или при поверке первого канала счетчиков с двумя парами 11ЭА:

• - Канал 2 при поверке второго канала счетчиков с двумя нарами 11ЭЛ;

• - Канал К (комбинационный) при поверке счетчиков с двумя парами ПЭА, используемых для измерения в одном трубопроводе.

• 6.3.1.5.8 Нажать клавишу справа от окошка Q_mJ. Выбрать из выпадающего списка первое (очередное) значение расхода, близкое к Oi. указанному в п. 6.3.1.3.8. Ввести время измерения не менее 10 секунд и нажать кнопку «Запустить опрос».

• 6.3.1.5.9 По истечению времени измерения занести в таблицу 3 Приложения Ж про юкола поверки заданное Or а также показание вольтметра ///.

• 6.3.1.5.10 Вычислить значение тока //. соответствующее заданному расход}' Or

/,=4 + 16-^-                             (3)

О.,,»

• 6.3.1.5.11 Вычислить приведенную погрешность счётчика при измерении расхода по выходному сигналу постоянного тока, в процентах:

_{z =} 100^—4.                            (4)

16

• 6.3.1.5.12 Результаты расчётов по н.п. 6.3.1.5.9 - 6.3.1.5.11 также занесли в таблицу 3 11риложения Ж.

• 6.3.1.5.13 Выполнить операции но п.н. 6.3.1.5.9   6.3.1.5.11 для всех значений

расхода, указанных в п. 6.3.1.3.8. Занести полученные результаты в таблицу 3 Приложения Ж протокола поверки.

• 6.3.1.5.14 При поверке двухканального счётчика, используя Г1О, выполнить подключения второго канала согласно схеме Приложения В. Включить калибратор во втором канале счётчика. Выполнить проверку согласно п.н. 6.3.1.5.8 - 6.3.1.5.11 для всех заданных значений расхода. Занести результаты в таблицу 3 Приложения Ж протокола поверки.

• 6.3.1.5.15 Результат поверки считают положительным, если для каждого канала приведенная погрешность измерения расхода по выходному сигналу постоянного тока не превышает пределов ± 1,0 %.

• 6.3.1.5.16 В случае, если по условиям заказа токовый выход в счетчике отсутствует или при эксплуатации счётчика его токовый выход не используется, то контроль погрешности счётчика по выходному сигналу постоянного тока не проводится.

Имитационная поверка (сухая калибровка) счетчика модификации А4 осуществляется методом сравнения значения скорости распространения ультразвука, измеренного с помощью прибора с аналогичной величиной, полученной расчетным путем.

• 6.3.2.1 Контроль относительной погрешности счетчика при измерении скорости распространения УЗС в воздухе.

• 6.3.2.1.1 Контроль относительной погрешности счетчика при измерении скорости распространения УЗС в воздухе осуществляется следующим образом:

• - подготовить счетчик к поверке в соответствии с п. 6.3:

• - установить внутри врезной секции счетчика преобразователи температуры и влажности воздуха и в таком положении выдержать не менее 30 минут:

• - в соответствии с руководством оператора на монитор ЭВМ выводят измеренные значения скорости распространения УЗС по каждому акустическому каналу счетчика и заносят десять значений скорости распространения УЗС в протокол поверки, одновременно регистрируют значения температуры и влажности воздуха внутри врезной секции счетчика.

• 6.3.2.1.2 Вычислить средние арифметические значения измеренной скорости распространения УЗС по каналам по формуле:

С^и, ^{= —} X   р •>

С_и - значения скорости УЗС, измеренные счетчиком, м/с:

ц- количество измерений:

/, / - индексы акустического канала и измерений, соответственно.

• 6.3.2.2.3 Определить действительное значение скорости УЗС по формуле:

С_д = С, • [1 + 1,7 • 10   • (1 + 1,96 • 10 -³ • <р_и )•   ]            (6)

где С/ = 331.46 - скорость УЗС при температуре воздуха 0 °C и относительной влажности 0 %. м/с:

(ри - измеренное значение влажности воздуха, %;

t_u - измеренное значение температуры воздуха. °C.

• 6.3.2.1.4 Вычислить отклонения средних арифметических измеренной скорости распространения УЗС С_и и действительной С, (расчетной) скорости распространения УЗС по формуле:

•100% ,

где Си - среднее арифметическое значение скорости измерениях в / - .и канале, м/с:

С_о - действительное значение скорости УЗС, м/с.

Данные расчеты проводятся для каждого акустического канала.

Полученные значения для каждого акустического канала       не должны

превышать ±0.15%.

• 6.3.2.1.5  Вычислить относительную погрешность счетчика при измерении скорости УЗС по формуле:

f С - С

д' =              -100 % ,                          (8)

I С д )

где С_и - среднее арифметическое значение скоростей УЗС по всем акустическим каналам счетчика, м/с;

с                                       (9)

C_d - действительное значение скорости УЗС, м/с;

m - количество каналов.

• 6.3.2.1.6 Результат контроля считают положительным, если полученные значения относительной погрешности 6 не превышают ± 0.1 %. Полученные результаты занести в Протокол поверки (Приложение Ж).

• 6.3.2.2 Проверка неизменности показаний счетчика при отсутствии расхода

Контроль неизменности показаний счетчика при отсутствии расхода производят при условии обеспечения неподвижности воздуха (газа) во врезной секции счетчика (имитаторе трубопровода).

• 6.3.2.2.1 Установить в параметрах счетчика значение миниматьного расхода О_тт в соответствии с его типоразмером.

Проконтролировать на экране ПК значение скорости потока, измеренное счетчиком.

• 6.3.2.2.2  Результат проверки каналов счетчика считается положительным, если индицируемые значения скорости лежат в пределах ± 0.01 м/с.

Примечание: Если индицируемые значения скорости превышают пределы ±0.01 м/с необходимо выполнить процедуру коррекции «нуля скорости» счетчика согласно указаниям эксплуатационных документов.

6.3.2.4 Результат поверки счетчика имитационным методом считается положительным если выполняются условия пп. 6.3.2.1.4 и 6.3.2.1.5.

Раздел 6.3 (Измененная редакция, Изм. № 1)

• 6.3.3.1 Определение относительной погрешности счетчиков при измерении объёма осуществляют на расходоизмерительной установке методом непосредственного сличения прошедшего через него контрольного объема воздуха (газа) Vo, м‘\ с объемом воздуха (газа) V_fl, м '. измеренным поверяемым счетчиком.

• 6.3.3.2 Контрольный объем воздуха (газа) Vo, м³, в зависимости от типа расходоизмерительной установки, задается следующими способами (Приложение Б).

• 6.3.3.3 При каждом значении расхода поверочной среды продолжительность измерений должна быть не менее 100 с.

• 6.3.3.4 Задать на поверочной установке первое (очередное по п. 6.3.1.3.8 ) значение расхода О, с отклонением от номинального, не превышающим:

• - минус 5 % - для значения объемного расхода

• - плюс 10 % - для значения объемного расхода Q_mm, О,:

• - ± 5 % - для значений объемных расходов для всех значений объемных расходов, кроме Q_min, O_t. Qmax

Провести измерения контрольного объема воздуха (газа) Гц поверяемым счетчиком при заданном значении расхода.

• 6.3.3.5 Вычислить относительную погрешность измерения объема счетчика в процентах по формуле:

  <?Г,

г _ у

---—-100 %

у.

где Vo, - объем, измеренный эталонным счетчиком, м³:

Уип объем, измеренный поверяемым счетчиком, и приведенный к условиям на эталонном счегчике, м³.

Значения объема, полученные по показаниям поверяемого счетчика И//, приводят к условиям измерений эталонными счетчиками Р//// по формуле:

^р° '^т"'^к"                         (II)

*и * •* о о

Уи значения объема, полученные по показаниям поверяемого счетчика, м³;

Ро абсолютное давление воздуха (газа) в эталонном счетчике. кПа; Ри абсолютное давление воздуха (газа) в поверяемом счетчике, кПа: То температура воздуха (газа) на входе установки (или в ней). К; Тн температура воздуха (газа) на входе поверяемого счетчика, К;

Ко - коэффициент сжимаемости, рассчитанный

эталонном счетчике;

А"// коэффициент сжимаемости, рассчитанный при температуре и давлении на поверяемом счетчике.

Примечание - Допускается проводить измерения и обработку результатов измерений по объемному расходу газа.

• 6.3.3.6  За относительную погрешность измерения объема воздуха (газа) счётчиком принимают максимальное значение из полученных результатов измерений и вычислений. Полученные результаты занести в Про юкол поверки (Приложение Д).

• 6.3.3.7 Результат считается положительным, если максимальное значение относи тельной погрешности счетчика дУ\ рассчитанное по формуле 10. не превышает значений, приведенных в таблице 4.

Таблица 4 - Пределы значений относительной погрешности счетчиков

• 6.3.3.8 Поверка счетчиков, предназначенных для работы с двунаправленными потоками, проводится в соответствии с методиками, указанными в п. 6.3.3.1 - 6.3.3.7 в два этапа:

• - на первом этапе счетчики монтируются так. чтобы направление потока в поверочной установке совпадало бы с направлением стрелки, нанесенной на корпус счетчика:

• - на втором этапе счетчики монтируются так. чтобы направление потока в поверочной установке было бы противоположно направлению стрелки, нанесенной на корпус счетчика.

• 6.4.1 Выключить встроенный калибратор счетчика модификации А2 в каждом канале после завершения поверки.

• 6.4.2 Записать в память счетчика параметры, соответствующие условиям его эксплуатации.

• 6.4.3 После проведения поверки счетчик в соответствии с ЭД должен быть переведен из режима поверки в режим измерения запрещающий (режим «запись запрещена») с последующим опломбированием устройства, обеспечивающего изменение режима работы счетчика.

• 6.4.4 Закрыть крышку БЭ и опломбировать счетчик в местах, указанных в РЭ.

Пункт 6.4 (Измененная редакция, Изм. № 1)

• 7.1 При положительных результатах поверки счетчиков оформляют свидетельство о поверке или наносят знак поверки в соответствующий раздел паспорта счетчика в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.

• 7.2 В местах, предусмотренных ЭД, закрепляют пломбы со знаком поверки, препятствующие доступу к регулировочным устройствам счетчика.

• 7.3 При отрицательных результатах поверки счетчик признают непригодным, оформляют и выдают извещение с указанием причин о непригодности в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.

Примечание Внимание! 11осле проведения поверки необходимо подготовить счетчик к эксплуатации:

• - в соответствии с ЭД записать в память счетчика параметры, соответствующие условиям его эксплуатации:

• - перевести счетчик в режим, запрещающий смену метрологически значимых параметров (переключатель защиты конфигурации перевести в режим «Защита конфигурирования установлена») с последующим опломбированием устройства, обеспечивающего смену режима работы счетчика.

• - закрыть крышку блока электронного (БЭ) и опломбировать счетчик в местах, указанных в ЭД.

Раздел 7 (Измененная редакция, Изм. № 1)

Приложение А

Приложение Б

(обязательное)

Схема монтажа счетчика на измерительном участке поверочной установки

или калиброванный участок трубопровода

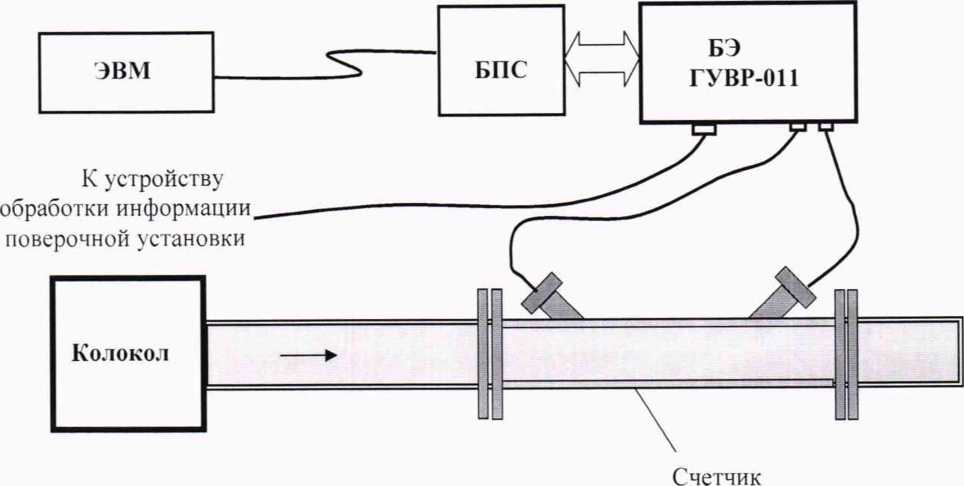

Рисунок А.1 — Поверочная установка колокольного типа

или калиброванный участок трубопровода

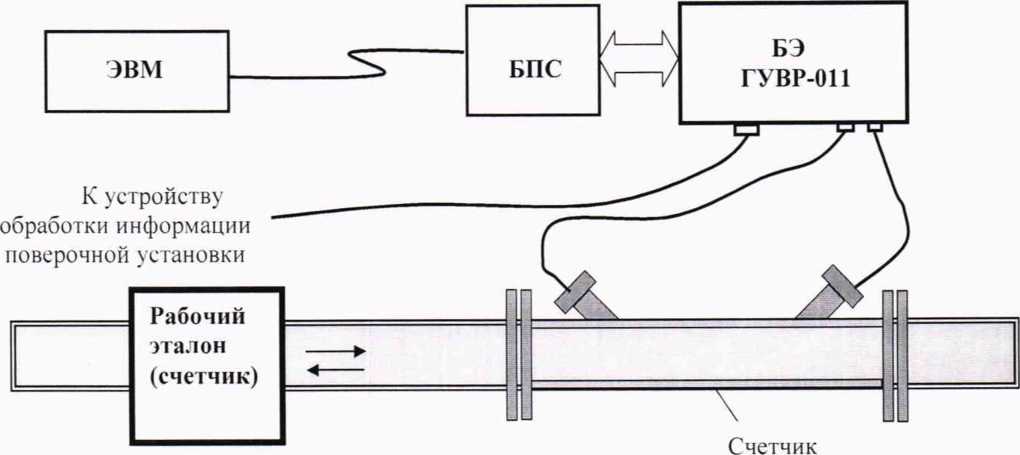

Рисунок А.2 — Поверочная установка с эталонными счетчиками газа

Приложение В

(обязательное)

Схема монтажа счетчика при проведении поверки имитационным методом

Вольтметр В7- 40М

Блок питания Б5-44

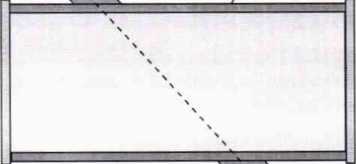

Имитатор трубопровода с врезными ПЭА. заглушенный с двух сторон

Рисунок В.1 — Поверка счетчика имитационным методом

Примечание — вольтметр и блок питания используются только при использовании в конфигурации счетчика выхода постоянного тока.

Приложение Г

(обязательное)

Схема монтажа счетчика для контроля характеристик кварцевого калибратора

Рисунок Г.1 — Контроль кварцевого калибратора

11риложение Д

(рекомендуемое) Форма протокола поверки методом непосредственного сличения

Протокол №_______

поверки счетчика газа ультразвукового ГУВР-011 модификации А2 (А4) зав. №_________

• 1. При проведении поверки использовались следующие рабочие эталоны, другие

средства измерительной техники и оборудование:____________________________________

• 2. Условия поверки:

• - температура окружающей среды _____________________________________°C

• - относительная влажность окружающей среды___________________________%

• - атмосферное давление           кПа

• 3. Значения расходов в зависимости от внутреннего диаметра счетчика приведены

в таблице 1:

Таблица 1

• 4. Внешний осмотр (п. 6.1)

Вывод: соответствует / не соответствует_______________

(ненужное зачеркнуть)

• 5. Опробование (п. 6.2)

Вывод:     соответствует / не соответствует

(ненужное зачеркнуть)

• 6. Проверка неизменности показаний счетчика при отсутствии расхода (п. 6.3.1.6)

Увеличение показаний счетчика за 2 мин составило:

AI ⁼_______М (_______% ОТ £}|тах)-

Вывод:     соответствует ^z не соответствует

• 7. Контроль погрешности счетчика с врезной секцией методом непосредственного

сличения (проливным методом) (п. 6.3.3) Таблица 2

Вывод: соответствует / не соответствует_______________

(ненужное зачеркнуть)

ЗАКЛЮЧЕНИЕ:

Г1о результатам поверки счетчик газа ультразвуковой ГУВР-011 модификации А2(А4) зав. №.___к эксплуатации.

годен/не говен

Исполнитель               ______________________ ____________________

подпись                              Ф.И.О

Поверитель                 ______________________ _____________________

подпись                          ФИО

«___»___________________20__г.                          М.П.

При ложение Е (Удалено, Изм. № 1) Приложение Ж (рекомендуемое)

Форма протокола поверки счетчиков ГУВР-011 имитационным методом

Протокол №_______

поверки счетчика газа ультразвукового ГУВР-011 модификации А4(А2) зав. №_________

• 1. При проведении поверки использовались следующие рабочие эталоны, другие

средства измерительной техники и оборудование:____________________________________

• 2. Условия поверки:

• - температура окружающей среды_____________________________________°C

• - относительная влажность окружающей среды_________________________%

• - атмосферное давление__кПа

• 3. Значения расходов в зависимости от внутреннего диаметра счетчика приведены в таблице 1:

Таблица 1

• 4. Внешний осмотр (п. 6.1)

Вывод: соответствует / не соответствует_______________

(ненужное зачеркнуть)

• 5. Опробование (п. 6.2)

Вывод:     соответствует / не соответствует

(ненужное зачеркнуть)

• 6. Проверка неизменности показаний счетчика при отсутствии расхода (п. 6.3.1.1)

Увеличение показаний счетчика за 2 мин составило:

ДИ=______М^? (______% ОТ gimax).

Вывод:     соответствует не соответствует

(ненужное зачеркнуть)

• 7. Контроль погрешности счетчика по показаниям ЭВМ (п. 6.3.1.3) Таблица 2

  Расход, м3/ч		Относительная погрешность, %
  Заданный Qq	Измеренный £?и	По показаниям ЭВМ, bQ	Допускаемая (не более)

• 8. Контроль погрешности счетчика имитационным методом по выходному сигналу постоянного тока (п. 6.3.1.5)

Примечание: при отсутствии в конфигурации счетчика токового выхода контроль метрологических характеристик по токовом} выходу не проводится

Таблица 3

• 9. Контроль относительной погрешности счетчика при измерении скорости распространения УЗС в воздухе

9.1 Определение отклонения измерительной скорости распространения УЗС от расчётной

Канал 1

Длина акустического канала, L, м___________________________

Таблица 4

• 9.2 Определение действительного значения скорос ти УЗО

Таблица 8

9.3 Контроль относительной погрешности расходомера при измерении скорости УЗС

Таблица 9

Вывод: соответствует / не соответствует ____ __

(ненужное «черкнуть)

ЗАКЛЮЧЕНИЕ:

Но результатам поверки счетчик газа ультразвуковой ГУ В Р-011 зав. №____

к эксплуатации.

годен (не годен)

Исполнитель               ______________________ ____________________

подпись                               Ф.И.О

Поверитель                 ______________________ _____________________

подпись                               Ф.И.О

«   »                 20 г.                       MIL

Приложение Ж (Введено дополнительно, Изм. № 1)

Приложение 3

(рекомендуемое)

Значения контрольных расходов Q, для каждого типоразмера счетчика

Приложение 3 (Введено доиолнительно, Изм. № 1)

26
