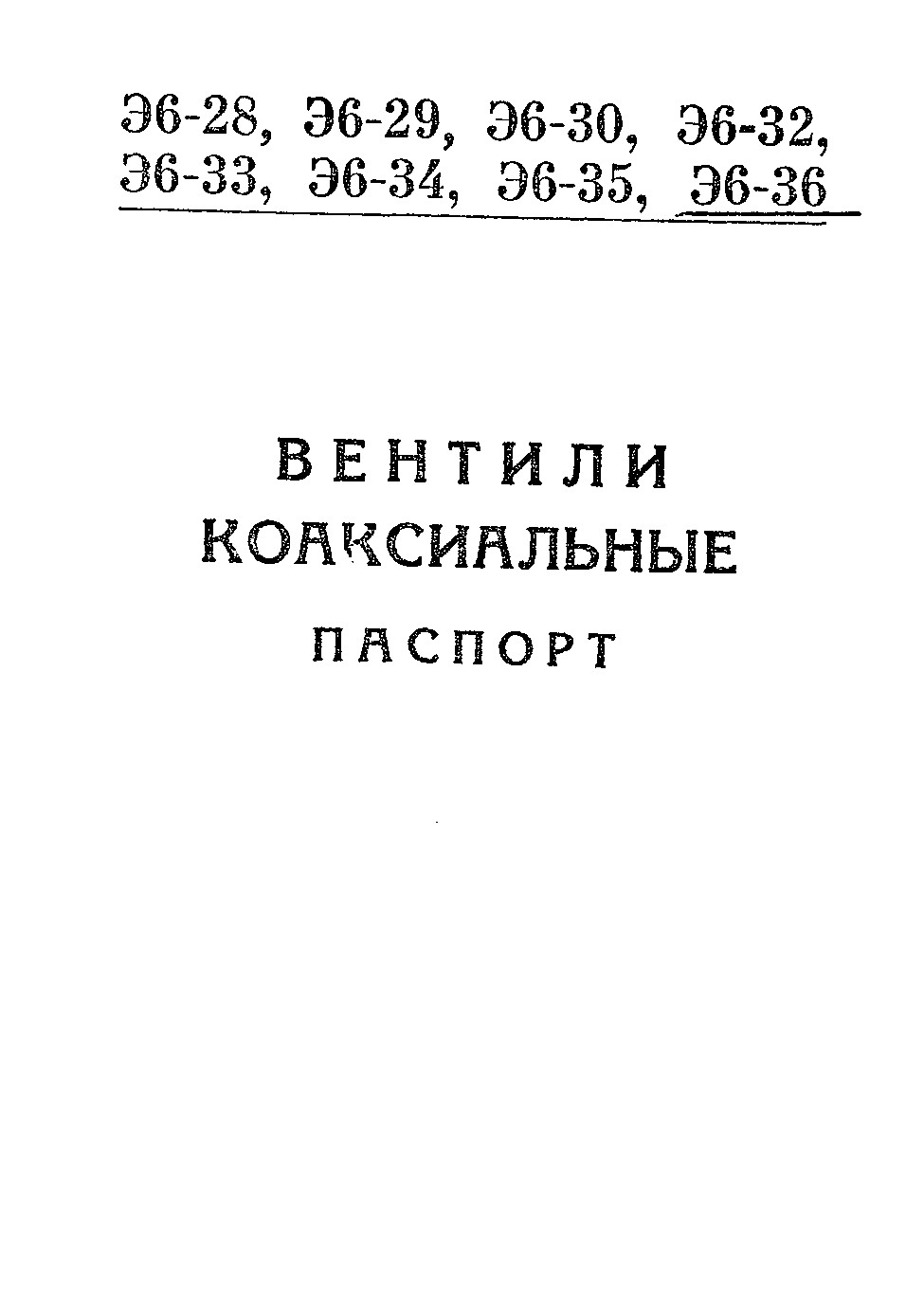

Э6-28, Э6-29, Э6-30, Э6-32,

Э6-33, Э6-34, Э6-35, Э6-36

ПАСПОРТ

3. ПОВЕРКА ВЕНТИЛЕЙ

Поверка вентилей проводится не реже, чем один раз в два года, а также после гарантийного' срока и после ремонта.

3.1. Операции и средства поверки

При проведении поверки должны выполняться операции и применяться средства поверки, указанные в табл. 6,

03

Номер пункта настоящего паспорта

Наименование операций производимых при поверке

Поверяемые отметки

3,3.1

Внешний осмотр

3.3.2

Определение метрологических параметров:

. 3.3,2.1

рабочего   диапазона

частот,

КетU входа и выхода вентилей

через

50 МГц

Э6-28

5

Э6-29

через

50 МГц

Т а б л и ц а б

Допускаемые значения погрешности и предельные значения параметров

Средства поверки

новые

вспомогательные

не более

'   1,3

В8-7

Г4-78, Г4-79,

Г4-76А,

P3-35, Pl-37, Эб-28, Э9-14А/1

не более

1,3

В8-7

Г4-78, Г4,-79,

Г4-76А, P3-34,

Р1-36, Э6-29,

Э9-13Л/1

fro

3.3.2.2

36-30

36-32

36-33

36-34

36-35

Э6-36

прямых потерь

36-28

через

50 МГц

через

100 МГц

через

100 МГц

через

100 МГц

через

100 МГц

через

200 МГц

не более

В8-7

Г4-76А, Г4-78,

1,3

Г4-79, Р1-37,

36-30, 39-14 А/1

не более

В8-7

Г4-78, Г4-79,

1.3

Г4-80, Р1-37,

Э6-32, 39-14 А/1,

39-14. А/2

не более

В8-7

Г4-78, Г4-79,

1,3

Г4-80,

Р1-36, 36-33,

Э9-13А/1, .

не более

В8-7

Г4-79, Г4-80,

1,3

Р1-36, 36-34,

Э9-13А/2

не более

В8-7

Г4-79, Г4-80,

1,3

Г4-81, Р1-36,

36-35, 39-13А/2

не более

В8-7

Г4-81, Г4-82,

1,3

Р1-3, 36-36,

Э9-15/3

не более

В8-7

Г'4-78, Г4-79

2 дБ .

Г4-76А, головка

детекторная

E33.219.001 Сп

i

36-28

со

Номер пункта настоящего паспорта

Наименование операций, производимых при поверке

Поверя

емые

отметки

36-29

через

200 МГц

36-30

через

200 МГц

36-32

через

300 МГц

36-33

Продолжение табл. 6

Допускаемые

Средстг<а поверки

значения по-, грешности и предельные значения параметров

образ

цовые

вспомогательные

не более

2 дБ

В8-7

Г4-78, Г4-79,

Г4-76А, 96-29,

%

головка детекторная

ЕЭЗ.219.007 Си

не более

2 дБ

В8-7

Г4-78, Г4-79,

Г4-76А, 96-30, головка детекторная Е93.219.001 Сп

не более

2 дБ

В8-7

Г4-78, Г4-79, Г4-80, 96-32. головка детекторная ЕЭ3.219.001 Сп

не более

2 дБ

В8-7

j

Г4-78, Г4-79, Г4-80, 36-33, головка детекторная ЕЭЗ.219.007 Сп

96-34

через

300 МГц

96-35

через

300 МГц

96-36

через

500 МГц

3.3.2.3

обратных потерь

Э6-2&

96-29

96-30

через

50 МГц

через

50 МГц

96-32

96-33

СО

не более

2 дБ

В8-7

не более

2 дБ

В8-7

не более

2 дБ

В8-7

не менее

15 дБ

не менее

15 дБ

не менее

20 дБ •

-

Г4-79, Г 4-80,

36-34. головка детекторная

  • 1-33.219.007 Си

Г4-79. Г4-80,

Г4-81, 36-35, головка детекторная ЕЭЗ.219.007 Си

Г4-81, Г4-82, 96-36, головка детекторная ЕЭ3.219.012 Сп

1'4-78, Г4-79, Г4-76 Л, Д1-9, Р2-52/1, 96-28, Р2-52/2, 96-29

Г'4-78, Г4-79, Г4-76 А, 96-30, Р2-52/1. Д1-9, Р2-52/2

Г4-78, Р4-79, Г4-80. 96-32, Р2-52/1, 96-33, Р2-52/2. P2-53/I, Р2-53/2

11 ро до л ж с н и е табл. 6

I

i

Номер пункта настоящего паспорта

Наименование операций, производимых при поверке

Поверяемые отметки

Допускаемые значения погрешности и предельные значения параметров

Средства поверки

образ

цовые

вспомогательные

36-34

через

100 МГц ■

не менее

Г4-79, Г’4-80,

20 дБ

P2-52/I, Р2-52/2,

Р2-53/1, Р2,53/2.

Э6-34

’■> Z? ' > г

ч срез

но менее

Г4-79, Г4-80,

100 МГц

20 дБ

Г4-81. 36-35,

Р2-53/1, Р2-53/2.

Р2-54/1, Р2-54/2

Э6-36           i

.через

не менее

Г4-81, Г4-82,

!

200 МГц

20 дБ

Р2-54/1, Э6-36,

5

1

1

1

Р2-54/3

со о

поверки разрешается применять другие

соответст-

  • 1. Вместо указанных в аналогичные меры и измерительные приборы, обесценивающие измерения вующих параметров с требуемой точностью.

  • 2. При испытаниях допускается использование панорамных измерителей КСтН с по г ре I и и о ст ъ ю ± 7 %.

  • 3. Средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

  • 4.  Головка детекторная ЕЭ3.219,007 Сп выполнена на сечение кваксиала 16/6,95 мм с детектором Д-604, головка детекторная Е 33.219.001 (ли выполнена на сечение коаксиала 16/4,6мм с детектором Д-604, головка детекторная ЕЭ3.219.0Г2 Сп выполнена па сечение коаксиала 10/4,34 мм с детектором ДКВ-4,

  • 5. Чертежи на детекторные головки по ст а вл я юге я по требованию потребителя. .

со

3,2. Условия поверки

При проведении операций поверки должны соблюдаться следующие условия:

окружающая температура 293±5К (20±5°С). относительная влажность воздуха 65±15%; атмосферное давление 100±4кПа (750±30мм рт. ст.).

3.3, Проведение операций поверки
  • 3.3.1. Внешний осмотр

При проведении внешнего осмотра должно быть установлено:

отсутствие механических повреждений разъемов;

чистота разъемов.

В случае обнаружения дефектов вентиль под лежит забракованию и направлению в ремонт.

  • 3,3.2. Определение метрологических параметров

  • 3.3.2.1. Проверка KCTU

Проверка K*CTU вентилей со стороны входа и выхода производится по схеме рис. 4 через 50 МГц (вентили Э6-28, Э6-29, Э6-30);

через 100 МГц (вентили Э6-32, Э6-33, Э6-34, Э6-35);

через 200 МГц (вентиль Э6-36), включая крайние частоты рабочего диапазона вентиля.

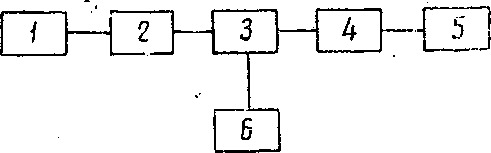

Рис. 4. Схема проверки KctU вентилей со стороны входа и выхода

  • 1— генератор сигналов

  • 2— вентиль развязывающий

  • 3— линия измерительная

. 4—вентиль исследуемый

  • 5— нагрузка согласованная

  • 6— индикатор

Измерение KcrU производится в соответствии с методикой, приведенной в техническом описании на измерительную линию.

KCTU входа и выхода не должен превышать 1,3.

Примечание. Допускается использовать автоматические измерители KctU с погрешностью измерения не более ±7%.

  • 3.3.2.2. Проверка прямых потерь

Проверка прямых потерь вентилей производится по схеме рис. 5 методом „замещения14 через 200 МГц (вентили Э6-32, Э6-29, Э6-30), через 300 МГц (вентили Э6-32, Э6-33, Э6-34, Э6-35), через 500 МГц (вентиль Э6-36), включая крайние частоты рабочего диапазона вентиля.

• Наименьшая погрешность проверки прямых потерь обеспечивается при работе с минимальным уровнем выходной мощности генератора.

Схема собирается без исследуемого вентиля (3). и изменением уровня выходной мощности генератора (1) стрелка индикатора (6) устанавливается в середине шкалы. Отмечается показание индикатора Затем в схему включается исследуемый вентиль и отмечается показание индикатора а2- Вентиль включается в прямом направлении.

Прямые потери подсчитываются по формуле

?np=l°lg-~r^          (2)

где — показание индикатора без исследуемого вентиля,

. а2 — показание индикатора с включенным^’в тракт исследуемым вентилем.

Прямые потери не должны превышать 2 дБ.

2__

НЕ

4

С

>

t

ь

Рис. 5. Схема проверки прямых потерь вентилей

1—генератор сигналов

2, 4—-вентили развязывающие

3—вентиль исследуемый

  • 5— головка детекторная .

  • 6— индикатор

  • 3.3.2.3. Проверка обратных потерь

Проверка обратных потерь вентилей производится по схеме рис. 6 методом „замещения" через 50 МГц (вентили 96-28, 96-29, 96-30), через ЮО МГц (вентили 96-32, 96-33, 96-34, 96-35), через 200 МГц (вентиль 96-36), включая крайние точки рабочего диапазона частот вентиля.

Измерение обратных потерь производится аналогично измере^уо прямых потерь вентилей. Вентиль включается в обратном направлении.

Обратные потери подсчитываются по формуле

яо61)=10 Ig “““(дБ)>               (3)

где aj   показание  аттенюатора  измерительного

приемника без исследуемого вентиля,

7.2 — показание  аттенюатора  измерительного

приемника с включенным в тракт иссле

дуемым вентилем.

На участке диапазона от 0,9 до 1,28 ГГц обратные потери вентилей 96-28, 96-29 проверяются с помощью установки Д1-9 по методике инструкции на эту установку.

Обратные потери должны быть не менее 15 дБ (вентили 96-28, 96-29, 96-30) и 20 дБ (вентили 96-32, 96-33, 96-34, 96-35, 96-36).

Рис,. 6. Схема проверки обратных потерь вентилей

1—генератор сигналов

2, 4—вентили развязывающие

3—вентиль исследуемый

5—приемник измерительный.

3.4. Оформление результатов поверки

Поверяемый вентиль считается годным к применению, <если его KCTU, прямые и обратные потери соответствуют требованиям п, Г.2, настоящего паспорта.

Отметка о поверке заносится в табл. 9.

36
