Методика поверки «Преобразователи многоканальные измерительные сигналов сигнализации, централизации, блокировки ПМИ-СЦБ» (МП 4220-001-20063379-21)

Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

СОГЛАСОВАНО

Заместитель директора по производственной ологии

х>

*-

А.Е. Коломин

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ПРЕОБРАЗОВАТЕЛИ МНОГОКАНАЛЬНЫЕ ИЗМЕРИТЕЛЬНЫЕ СИГНАЛОВ СИГНАЛИЗАЦИИ, ЦЕНТРАЛИЗАЦИИ, БЛОКИРОВКИ ПМИ-СЦБ

Методика поверки

МП 4220-001-20063379-21 г. Москва 2021

Настоящая методика устанавливает методы и средства первичной и периодических поверок преобразователей многоканальных измерительных сигналов сигнализации, централизации, блокировки ПМИ-СЦБ, изготавливаемых ООО «ТЕХНОЛОГИИ ДВИЖЕНИЯ», г. Москва.

Преобразователи многоканальные измерительные сигналов сигнализации, централизации, блокировки ПМИ-СЦБ (далее по тексту - приборы) предназначены для контроля основных параметров сигналов рельсовых цепей, а также сигналов автоматической локомотивной сигнализации путем измерений напряжения, силы и частоты переменного тока, интервалов времени импульсных сигналов.

При проведении поверки должна обеспечиваться прослеживаемость преобразователей многоканальных измерительных сигналов сигнализации, централизации, блокировки ПМИ-СЦБ к государственным первичным эталонам единиц величин по Приказу Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от МО'¹ до 210⁹ Гц»; по Приказу Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 110'¹⁶ до 100 А в диапазоне частот от 1-Ю’¹ до 110⁶ Гц»; по Приказу Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».

Поверка преобразователей многоканальных измерительных сигналов сигнализации, централизации, блокировки ПМИ-СЦБ должна проводиться в соответствии с требованиями настоящей методики поверки.

Интервал между поверками - 3 года.

Методы, обеспечивающие реализацию методики поверки - метод прямых измерений.

• 1.1    При поверке выполняются операции, указанные в таблице 1.

• 1.2   При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

При проведении поверки должны соблюдаться следующие условия:

• •     температура окружающего воздуха от +15 до +25 °C;

• •     относительная влажность от 30 до 80 %;

• •     атмосферное давление от 84 до 106 кПа или от 630 до 695 мм рт. ст.

К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.

• 4.1   При проведении поверки должны применяться средства измерений, перечисленные в таблице 2.

• 4.2   Допускается применять другие средства поверки, обеспечивающие требуемую точность передачи единиц величин поверяемому средству измерений.

• 4.3   Все средства поверки должны быть исправны, поверены и иметь сведения (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

К проведению поверки допускаются лица, прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до I кВ и имеющие квалификационную группу по технике безопасности не ниже III.

Перед поверкой должны быть выполнены следующие мероприятия:

• 1. Проверены документы, подтверждающие электрическую безопасность.

• 2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 3. Все средства измерений, участвующие в поверке, должны быть надежно заземлены.

При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора следующим требованиям:

• 1. Комплектность должна соответствовать руководству по эксплуатации.

• 2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях.

• 3. Не должно быть механических повреждений корпуса, лицевой панели, дисплея, органов управления. Незакрепленные или отсоединенные части прибора должны отсутствовать. Внутри корпуса не должно быть посторонних предметов. Все надписи на панелях должны быть четкими и ясными.

• 4. Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

• 7.1   Перед поверкой должны быть выполнены следующие подготовительные работы:

• 1. Средства измерений, используемые при поверке, должны быть поверены и подготовлены к работе согласно их руководствам по эксплуатации.

• 2. Поверяемое средство измерений должно быть подготовлено и опробовано в соответствии с руководством по эксплуатации.

• 7.2    Опробование средства измерений

Опробование проводить согласно указаниям раздела 2.3. Руководства по эксплуатации прибора ПМИ-СЦБ в следующей последовательности:

• - подготовить прибор к работе в автономном режиме, подключив к нему компьютер с помощью Ethernet кабеля;

• - корпусную клемму прибора подключить к шине заземления;

• - включить прибор и перейти на WEB-страницу прибора в соответствии с указаниями раздела 2.3 Руководства по эксплуатации;

• - через последовательно включенные резисторы С2-29-0,125-51 кОм±0,1 % подключить вход поверяемого канала к калибратора, установить на выходе калибратора переменное напряжение 1 В;

• - в окне выбранного канала, проконтролировать правильность измерений параметров на частотах 25, 174 и 575 Гц в соответствии с указаниями раздела 2.3 РЭ.

Примечание: Прибор ПМИ-СЦБ спроектирован и откалиброван предприятием-изготовителем с учетом установки в измерительных цепях внешних резисторов 51 кОм±0,1 %. Запрещается подключать измерительные входы прибора ПМИ-СЦБ к электрическим цепям без внешних резисторов.

При наличии грубых отклонений и неверном функционировании прибор бракуется и направляется в ремонт.

Проверку программного обеспечения средства измерений проводить в следующем порядке:

• 1. Включить прибор и перейти на WEB-страницу прибора.

• 2. В окне «Версии ПО» проконтролировать номер версии встроенного ПО платы управления (строка «Проц, плата») и номера версий ПО плат АЦП (строки «Канал»). Номера версий ПО должны быть не ниже указанных в таблице 3 и версии ПО плат АЦП всех каналов должны быть идентичны.

Таблица 3 - Идентификационные данные программного обеспечения

При невыполнении этих требований поверка прекращается и прибор бракуется.

9.1 Метрологические характеристики, подлежащие определению.

Таблица 4 - Метрологические характеристики в режиме измерений напряжения и силы переменного тока

Таблица 5 - Метрологические характеристики в режиме измерений частоты переменного тока и

интервалов времени

• 9.2 Определение основной абсолютной погрешности измерений среднеквадратического значения синусоидального напряжения и частоты переменного тока (АРС).

Выход источника сигнала через калибровочные резисторы соединить с входом проверяемого канала прибора ПМИ-СЦБ.

Подготовить прибор ПМИ-СЦБ к работе в автономном режиме по поверяемому каналу, а источник сигнала в режиме воспроизведения напряжения переменного тока.

На выходе источника сигнала последовательно устанавливать значения напряжения и частоты, указанные в таблице 6 и фиксировать значения напряжения и частоты на экране монитора. Проверку повторить для каждого из каналов.

Таблица 6 - Проверка напряжения переменного тока и частоты в режиме АРС

Результаты поверки считаются удовлетворительными, если во всех поверяемых точках показания прибора ПМИ-СЦБ не выходят за пределы, указанные в таблице 6.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 9.3 Определение основной абсолютной погрешности измерений среднеквадратического значения напряжения переменного тока, частоты несущей и частоты модуляции сигнала сложной формы с амплитудной манипуляцией (ТРЦ)

На выходе источника сигнала последовательно устанавливать значения напряжения, частоты модуляции и частоты заполнения, указанные в таблице 7 и фиксировать на мониторе:

• - частоту модуляциии частоту несущей f_H\

• - среднеквадратическое значение напряжения переменного тока сигнала сложной формы с амплитудной модуляцией, при измерениях сигналов генератора AFG-73051;

• - среднеквадратическое значение напряжения переменного тока сигнала сложной формы с амплитудной манипуляцией, при измерениях сигналов калибратора Н4-14.

Результаты поверки считаются удовлетворительными, если во всех поверяемых точках показания прибора ПМИ-СЦБ не выходят за пределы, указанные в таблице 7.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 7 - Проверка напряжения переменного тока, частоты несущей и частоты модуляции в режиме ТРЦ

Примечание - * с учетом погрешности калибратора

• 9.4 Определение основной абсолютной погрешности измерений напряжения и частоты несущего сигнала переменного тока сложной формы с кодоимпульсной манипуляцией (без учета пауз) и временных интервалов кодоимпульсных последовательностей (АЛСН и САО)

На выходе источника сигналов последовательно устанавливать кодовые сигналы “3”, ”Ж“ и “КЖ“ со значениями напряжения и частоты указанными в таблицах 8 - 11 и фиксировать на мониторе значения напряжения и частоты несущей кодовых сигналов в соответствии с таблицами 8 и 9 и длительности импульсов (И), пауз (П) и периода (Т) кодоимпульсных последовательностей в соответствии с таблицами 10 и 11. Проверку повторить для каждого из каналов.

Таблица 8 - Основная погрешность напряжения и частоты в режиме АЛСН

Таблица 9 - Основная погрешность напряжения и частоты в режиме САО

Примечание - * с учетом погрешности калибратора

Таблица 10 - Основная погрешность длительности импульсов (И), пауз (П) и периода (Т)

кодоимпульсных последовательностей в режиме АЛСН

Таблица 11 - Основная погрешность длительности импульсов (И), пауз (П) и периода (Т)

кодоимпульсных последовательностей в режимах АЛСН и САО

Результаты поверки считаются удовлетворительными, если во всех поверяемых точках показания прибора ПМИ-СЦБ не выходят за пределы, указанные в таблицах 8-11.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 9.5 Определение основной абсолютной погрешности измерений среднеквадратического значения напряжения и частоты несущего сигнала переменного тока сложной формы с фазоразностной манипуляцией (АЛСЕН)

На выходе калибратора последовательно устанавливать ФМ-сигналы с значениями напряжения, частоты и с числом периодов манипуляции указанными в таблице 12 и

фиксировать на мониторе значения напряжения и частоты. Проверку повторить для каждого из каналов.

Таблица 12 - Основная погрешность напряжения и частоты в режиме АЛСЕН

Результаты поверки считаются удовлетворительными, если во всех поверяемых точках показания прибора ПМИ-СЦБ не выходят за пределы, указанные в таблице 12.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 9.6 Определение основной абсолютной погрешности измерений частоты и среднеквадратического значения напряжения переменного тока сложной формы с частотной манипуляцией (КРЛ)

Примечание. При проверке измерений сигналов КРЛ в качестве источника сигнала используется только генератор сигналов специальной формы AFG-73051, обеспечивающий поверку в диапазоне напряжений от 0,003 В до 3,0 В. Погрешности измерений в диапазоне напряжений от 3,0 В до 400 В обеспечиваются программно и гарантируются при положительных результатах проверок по п. 9.2 настоящей методики.

На выходе источника сигнала последовательно устанавливать ЧМ-сигналы со значениями напряжения, частоты несущей и частоты девиации указанными в таблице 13 и фиксировать измеренные значения напряжения, частоты несущей и частоты девиации.

Таблица 13 - Основная погрешность напряжения, частоты несущей и частоты девиации в режиме КРЛ

Результаты поверки считаются удовлетворительными, если во всех поверяемых точках показания прибора ПМИ-СЦБ не выходят за пределы, указанные в таблице 13.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Основную абсолютной погрешность измерений определять по формуле:

где Ап - показания поверяемого прибора; Аэ - показания эталонного прибора.

Для измерений на переменном токе, при которых прибор фиксирует две величины (например, напряжение и частоту), в одном пункте поверки совмещено определение погрешности двух этих величин.

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках погрешность прибора соответствует требованиям п. 9.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 11.1  Результаты поверки прибора подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством. Сведения о результатах поверки преобразователей многоканальных измерительных сигналов сигнализации, централизации, блокировки ПМИ-СЦБ передаются в Федеральный информационный фонд по обеспечению единства измерений.

• 11.2  По заявлению владельца прибора или лица, представившего его на поверку, положительные результаты поверки (когда прибор подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на прибор знака поверки, и (или) внесением в формуляр прибора записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

• 11.3  По заявлению владельца прибора или лица, представившего его на поверку, отрицательные результаты поверки (когда прибор не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в формуляр прибора соответствующей записи.



  Ю. Рогожин



  Е.Н. Мартынова

Начальник отдела 206.1

ФГУП «ВНИИМС»

Ведущий инженер отдела 206.1

ФГУП «ВНИИМС»

51^Ы0,Н

51 кОм О, Г

ЯкОмЩЧ

51 кОм 0,1%

5Ы0мСЦЧ

51кСЫ(\Г

51«Ом0.1%

Я кОм 0,1%

51 кОм 0,1*

ЯкОМ 0,И

МкОм 0,1%

51^0,1'

Яи0ы0,1%

51 кОм (1,1%

якомдг

51мОмО,1%

51кОмД1*

51«ОмО,1%

51 кОм 0,1%

51 кОм 0,1

5 КОм 0,1

ЯкОмО.1%

5кСЫ0,1%

51кОмО,1%

51«Ом0.1%

51 кОм 0,1%

51x0*0.1%

5к<Ы0,1*.

51 кОм 0, И

Jijfr.nj!

4    t—

--j Я«ОмО,1%

ТХ1

XI

Корпус

С1<123-2430 В-1-8

6

2 SWISS#-1

2SW3S5#-I

S1M*Q,I%

5КЫ0.1Ч

5lM*QJ%

5l**0,l%

M**OJ*.

111*0,1%

51M*ftl%

51M*0ll%

511*0,1%

ЯЮм0_д1%

5IM*Q,I%

511*0,1%

511*0,1%

ИМ* 0,1%

5iM*(L!%

-Ci^SJK 1^77073

2S2-GF-5.W-I

х»

хзз

X45

Л.-6Ь5.®-|Т770Г

Х37

51M*Q,I%

511*0.1%

ял-02%

ILA!**!!*?

5IM*QI%

19 511*0,1%

511*0,1%

*7511*0,1%

XI 511*0,1%

511*0,1%

5 IM* 0,1%

Я^*£1%

11 511*0,1%

|Х5 511*0,1%

511*0,1%

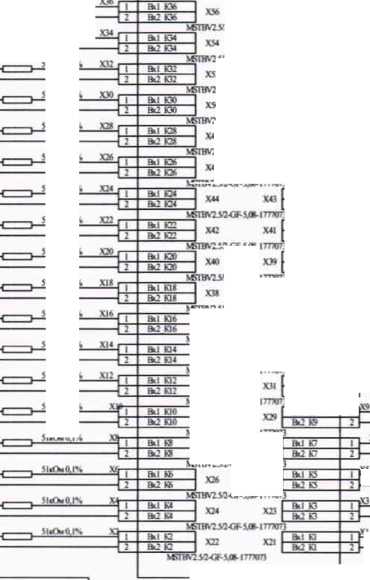

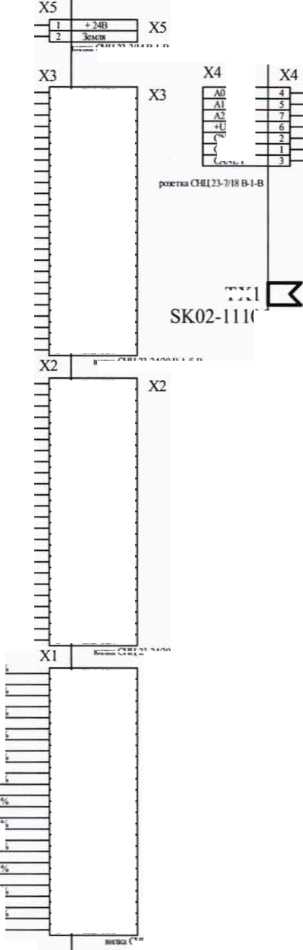

Рисунок 2А - Для прибора исполнения РЦСУ.05.00.00.000-01

Монтаж входных цепей от защитных резисторов 51 кОм до прибора ПМИ-СЦБ вести экранированной витой парой длиной не более 1 м.
