СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ ВСХН, ВСХНд, ВСГН, ВСТН
Методика поверки
МПРТ 2272-2015 с Изменением № 1 г. Москва
2021 г.
Настоящая методика поверки распространяется на счётчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН (далее - счётчики), изготовленные АО «Тепловодомер» (г. Мытищи), и устанавливает методы и средства их первичной и периодической поверки.
При проведении первичной поверки (до ввода в эксплуатацию) допускается выборочная поверка. К счётчикам применим общий уровень контроля II при использовании AQL I % по ГОСТ Р ИСО 2859-1-2007.
Каждая партия должна состоять из единиц продукции одного вида, класса, типоразмера и состава, произведённых в практически одинаковых условиях в один и тот же период времени.
Выбор единиц продукции для составления выборки проводят с помощью отбора простой случайной выборки (ГОСТ Р ИСО 3534-2-2019) после того, как все единицы продукции сформированы в партию.
Объёмы партий и выборки, а также соответствующее им допустимое количество счётчиков, не прошедших поверку, приведены в таблице 2.
Таблица 1 - Объёмы
и
Объём партии |
Объём выборки |
Приёмочное число |
Браковочное число |
26-50 |
8 |
0 |
1 |
51-90 |
13 |
0 |
1 |
91-150 |
20 |
0 |
1 |
151-280 |
32 |
0 |
1 |
281-500 |
50 |
1 |
2 |
501-1200 |
80 |
2 |
3 |
Если число счётчиков из объёма выборки, не прошедших поверку, превьппает браковочное число или равно ему, то бракуется вся партия.
Интервал между поверками, не более:
-
- для счётчиков ВСХН, ВСХНд - 6 лет;
-
- для счётчиков ВСГН, BOTH - 4 года.
(Измененная редакция. Изм. № 1)
1 Операции поверки
При проведении поверки выполняются следующие операции, приведенные в таблице 2.
Таблица 2 - Операции поверки
Наименование операции |
Номер пункта методики поверки |
1 Внешний осмотр |
6.1 |
2 Проверка герметичности |
6.2 |
3 Определение метрологических характеристик: |
6.3 |
4 Проверка соответствия отсчетного устройства счетчика | |
числа импульсов дистанционного выходного сигнала |
6.4 |
-
2.1 При поведении поверки применяют следующие эталонные средства измерений и вспомогательное оборудование.
-
2.1.1 Поверочная установка, диапазон расходов от 0,006 до 1260 м^/ч, относительная погрешность при измерении объема воды не более 0,5 %
-
2.1.2 Термометр с абсолютной погрешностью и ценой деления не более 1 °C по ГОСТ 28498-90.
-
2.1.3 Аспирационный психрометр-барометр по ГОСТ 6853-74.
-
2.1.4 Мультиметр цифровой АМ-1016.
-
2.1.5 Манометр показывающий, верхний предел измерений 2,4 МПа (24 кгс/см^), класс точности 1.
-
2.1.6. Гидравлический пресс со статическим давлением до 2,4 МПа (24 кгс/см^).
-
2.2 Все эталонные средства поверки должны быть поверены и иметь действующие свидетельства о поверке или оттиски поверительных клейм.
-
2.3 Допускается применять другие эталонные СИ с характеристиками не хуже, указанных в пункте 2.1.
(Измененная редакция. Изм. № 1)
3 Требования безопасности и к квалификации поверителей.-
3.1 К поверке допускают лиц, изучивших эксплуатационную документацию на счетчики, эталонные средства измерений и вспомогательное оборудование, правила пожарной безопасности, действующие на предприятии и утвержденные в установленном порядке, а также правила вьшолнения работ в соответствии с технической документацией, прошедших обучение и инструктаж по технике безопасности труда в соответствии с ГОСТ 12.0.004-90 и аттестованных в качестве поверителя.
-
3.2 При поверке счетчиков соблюдают требования в соответствии с эксплуатационной документацией на установку и счетчики.
-
3.3 Монтаж и демонтаж счетчиков на поверочной установке должен проводиться при отсутствии избыточного давления в трубопроводе.
-
4.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха, °C от плюс 15 до плюс 25;
-
- относительная влажность воздуха, % от 40 до 80;
-
- атмосферное давление, кПа от 84 до 106.
-
4.2 Отсутствие вибрации тряски и ударов, влияющих на работу счетчиков и эталонных средств измерений.
-
4.3 Изменение температуры воды в течение поверки не должно превьпиать 5 °C. Температуру воды измеряют в начале и в конце поверки непосредственно в эталонной мере вместимости или за счетчиком.
-
4.4 Счетчики должны быть установлены на поверочной установке по одному или последовательно по несколько штук. Число счётчиков в группе должно обеспечить возможность их поверки при наибольшем расходе. Счётчики должны иметь одинаковый номинальный диаметр. Счётчики следует присоединять к трубопроводу поверочной установки через переходные или промежуточные патрубки, длина которых должна быть не менее 5 DN перед первым и 1 DN после каждого последующего счетчика, где DN - номинальный диаметр счётчика.
4.8 Стрелка на корпусе счётчика должна совпадать с направлением потока воды.
5 Подготовка к поверке-
5.1 Перед проведением поверки должны быть вьшолнены следующие подготовительные работы:
подготавливают к работе поверочную установку и средства измерений согласно их руководствам (инструкциям) по монтажу и эксплуатации;
устанавливают счётчик или группу счётчиков на испытательном стенде поверочной установки;
проверяют герметичность соединений счётчиков с трубопроводами и между собой; проверку производят давлением воды в системе при открытом запорном устройстве перед счётчиком и закрытом после него;
пропускают воду через счётчики при максимальном поверочном расходе для полного удаления воздуха из системы.
6 Проведение поверки
-
6.1 Внешний осмотр
При внешнем осмотре счетчиков должно быть установлено:
- соответствие комплектности требованиям эксплуатационной документации на счётчик; отсутствие механических повреждений, влияющих на работоспособность счетчика; отсутствие дефектов, препятствующих чтению надписей, маркировки и на показывающем устройстве счетчика.
Результаты внешнего осмотра считают положительными, если выполняются вьпиеперечис-ленные условия.
-
6.2 Проверка герметичности
Герметичность счетчиков проверяют созданием гидравлическим прессом в рабочей полости счетчика давления (2,4±0,1) МПа и выдерживают счетчик под давление в течение 15 минут.
Результаты поверки считают положительными, если в процессе проверки в местах соединений и корпусе счетчика не наблюдается запотевания, каплепадений или течи воды, а также отсутствует падение давления воды по контрольному манометру.
-
6.3 Определение метрологических характеристик
-
6.3.1 Определение относительной погрешности счётчиков
-
6.3.1.1 Относительную погрешность счётчиков определяют на трёх поверочных расходах (минимальном, переходном и номинальном). На каждом расходе необходимо вьшолнить одно измерение. Значения поверочных расходов для счётчиков приведены в таблицах 2 и 3.
Таблица 3 - Значения
для счётчиков ВСХН, ВСХНд
Номинальный диаметр, мм |
Поверочный расход, м^/ч | |||||
1 (минимальный) |
2 (переходный) |
3 (номинальный) | ||||
Qmin |
предельное отклонение |
Q. |
предельное отклонение |
Qnom |
предельное отклонение | |
40 |
0,40 |
+0,040 |
0,64 |
+0,040 |
30,0 |
±3,0 |
50 |
0,40 |
+0,040 |
0,64 |
+0,064 |
50,0 |
±5,0 |
65 |
0,45 |
+0,045 |
0,80 |
+0,080 |
63,0 |
±6,3 |
80 |
0,50 |
+0,050 |
0,80 |
+0,080 |
120,0 |
±12,0 |
100 |
0,60 |
+0,060 |
1,28 |
+0,128 |
230,0 |
±23,0 |
125 |
1,50 |
+0,150 |
2,00 |
+0,200 |
250,0 |
±25,0 |
150 |
1,80 |
+0,180 |
3,20 |
+0,320 |
400,0 |
±40,0 |
200 |
4,00 |
+0,400 |
6,00 |
+0,600 |
750,0 |
±75,0 |
250 |
10,00 |
+1,000 |
16,0 |
+ 1,600 |
1100,0 |
±110,0 |
Таблица 4 - Значения
для счётчиков ВСГН и ВСТН
Номинальный диаметр, мм |
Поверочный расход, м^/ч | |||||
1 (минимальный) |
2 (переходный) |
3 (номинальный) | ||||
Qmin |
предельное отклонение |
Q. |
предельное отклонение |
Qnom |
предельное отклонение | |
40 |
0,63 |
+0,063 |
1,00 |
+0,100 |
25,0 |
±2,5 |
50 |
0,63 |
+0,063 |
1,00 |
+0,100 |
25,0 |
±2,5 |
65 |
1,00 |
+0,100 |
1,60 |
+0,160 |
40,0 |
±4,0 |
80 |
1,58 |
+0,158 |
2,52 |
+0,252 |
63,0 |
±6,3 |
100 |
2,40 |
+0,240 |
4,00 |
+0,400 |
100,0 |
±10,0 |
125 |
4,00 |
+0,400 |
6,40 |
+0,640 |
160,0 |
±16,0 |
150 |
6,00 |
+0,600 |
10,00 |
+ 1,000 |
250,0 |
±25,0 |
200 |
10,00 |
+1,000 |
16,00 |
+ 1,600 |
400,0 |
±40,0 |
250 |
20,00 |
+2,000 |
40,00 |
+4,000 |
630,0 |
±63,0 |
Таблица 4 (Измененная редакция. Изм. № 1)
6.3.1.2 Значения минимальных объёмов воды, пропускаемых через счетчик на каждом поверочном расходе приведены в таблице 5.
Таблица 5 - Значения минимальных объёмов воды
Номинальный диаметр, мм |
Минимальный объем воды, пропущенный за время поверки, |
Минимальный объем воды за пропуск при расходе, м^ | ||
1 |
2 |
3 | ||
40, 50, 65 |
0,350 |
0,050 |
0,100 |
0,200 |
80, 100, 125, 150 |
1,750 |
0,250 |
0,500 |
1,000 |
200, 250 |
6,500 |
0,500 |
1,000 |
5,000 |
-
6.3.1.3 Относительную погрешность счетчиков определяют по результатам измерения одного и того же объема воды, пропущенного через счетчик и измеренного эталонной поверочной установкой.
Относительную погрешность счётчика в процентах для каждого поверочного расхода определяют по формуле:
^ = ^^—^•100 Vo
(1)
где V - объем воды, измеренный поверяемым счетчиком, м^;
Vo - объем воды, измеренный эталонной установкой, м^.
-
6.3.1.4 Определение относительной погрешности счетчиков может осуществляться на эталонной установке с оптоэлектронным узлом съема сигналов.
Объем воды, измеренный счетчиком, определяют за каждый пропуск воды по числу импульсов, считанных узлом съема сигналов и зарегистрированных счетчиком импульсов по формуле:
V=K.-N
(2)
где
N - количество импульсов;
К - передаточный коэффициент счетчика.
Относительную погрешность счетчика определяют по формуле (1).
-
6.3.1.5 Результаты поверки считают положительными, если относительная погрешность счётчика при минимальном расходе не более 5 % и не более 2 % при переходном и номинальном расходах.
-
6.4 Проверка соответствия отсчётного устройства счётчика и числа импульсов дистанционного выходного сигнала.
-
6.4.1 Проверка проводятся для счетчиков ВСХНд, ВСТН.
-
6.4.2 Проверка проводится с помощью комбинированного прибора (мультиметра) подключаемого к выходным контактным зажимам узла съёма информации в режиме измерения сопротивления, согласно приложению А. Проверка может осуществляться непосредственно на установке, для определения относительной погрешности при любом расходе от Qmin до Qnom- По показаниям мультиметра определяется работоспособность магнитоуправляемого контакта на замыкание.
-
6.4.3 Результаты проверки считают положительными, если за один полный оборот стрелки с магнитом происходит одно замьпсание магнитоуправляемого контакта.
7 Оформление результатов поверки
-
7.1 Сведения о результатах поверки средств измерений передаются в Федеральный информационный фонд по обеспечению единства измерений.
-
7.2 При положительных результатах поверки по заявлению владельца средства измерений или лица, представившего его на поверку, выдается свидетельство о поверке средства измерений, оформленное в соответствии с действующими нормативно-правовыми документами и (или) в паспорт средства измерений вносится запись по проведенной поверке.
-
7.3 При отрицательных результатах поверки по заявлению владельца средства измерений или лица, представившего его на поверку, выдается извещение о непригодности к применению средства измерений, оформленное в соответствии с действующими нормативно-правовыми документами.
-
7.4 Требования к оформлению протокола поверки не предъявляются.
в.и. Беда
И.В. Беликов

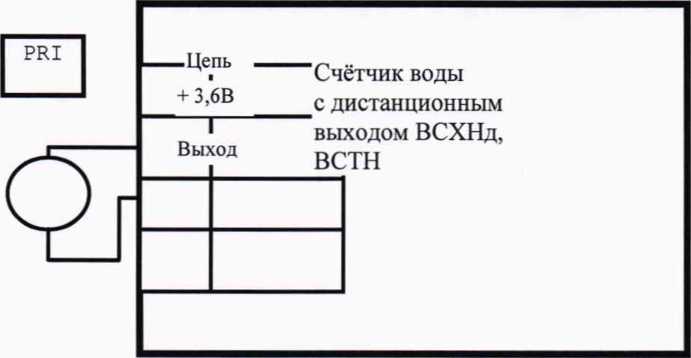

Схема проверки импульсов дистанционного выходного сигнала счётчиков воды ВСХНд, ВСТН.
PRJ - мультиметр.
