Методика поверки «Калибратор универсальный Н4-101» (УШЯИ.411648.003 МП)

Система обеспечения единства измерений Республики Беларусь

КАЛИБРАТОР УНИВЕРСАЛЬНЫЙ

Н4-101

Методика поверки

УШЯИ.411648.003 МП

МРБ МП. Ш f - 2009

РАЗРАБОТАНА ОАО “МНИПИ”

Начальник отдела, руководитель разработки

......А.П. Костин

“.ZZ”............. 2009

Исполнитель

Т.А. Григорович

“&ЙГ............... 2009

Нормоконтаолер

Г.М. Талаева

....... 2009

Содержание

5 Оформление результатов поверки

23

Приложение А Форма протокола поверки

Настоящая методика распространяется на калибратор универсальный Н4-101 (далее по тексту - калибратор) УШЯИ.411648.003 и устанавливает методы и средства первичной и периодической поверок.            _f

Первичной поверке подлежат калибраторы, выпускаемые из производства и после ремонта. Периодической поверке подлежат калибраторы, находящиеся в эксплуатации и на хранении. Поверка должна проводиться в органах, аккредитованных в данном виде деятельности.

Межповерочный интервал - 12 мес.

1 Операции и средства поверки

1.1 При проведении поверки должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в таблице 1.1.

Таблица 1.1

Продолжение таблицы 1.1

Продолжение таблицы 1.1

Калибратор Н4-7:

• - воспроизведение силы переменного тока с пределами 2, 20, 200 мА, 2А;

• - частотный диапазон от 0,1 Гц до 10 кГц;

• - погрешность ± [(0,015 - 0,15) % от .1 + (0,0015 - 0,015) % от Лк].

Амперметр переменного тока ЦА8500:

• - диапазон измерений 0 - 2,5; 0 - 5; 0 - 10; 0-20; 0-50 А;

• - диапазон частот от 45 до 1000 Гц; -погрешность 0,1 %.

Магазин сопротивлений Р4830/1:

• - класс точности 0,05/2,5-10’°;

• - диапазон значений воспроизводимого сопротивления от 0,01 до 12222,21 Ом.

Продолжение таблицы 1.1

Примечания

• 1 При проведении поверки разрешается применять другие средства поверки, обеспечивающие измерение соответствующих параметров с требуемой точностью.

• 2 Средства измерения, используемые для поверки, должны быть поверены в органах метрологической службы, аккредитованных в данном виде деятельности.



2 Требования безопасности

• 2.1 При подготовке и проведении поверки калибратора должны соблюдаться требования безопасности, указанные в руководстве по эксплуатации УШЯИ. 411648.003 РЭ.

3 Условия поверки и подготовка к ней

• 3.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха

  (20 ±5) °C; от 30 до 80%;

  от 84 до 106 кПа

  (от 630 до 795 мм рт.ст.); (230 ±23) В;

  (50 ± 0,5) Гц.

• - относительная влажность воздуха

• - атмосферное давление

• - напряжение питающей сети

• - частота питающей сети

• 3.2  Перед проведением поверки калибратор выдержать в условиях, установленных в

• 3.1 не менее 4 ч.

• 3.3  Средства поверки выдержать в условиях, оговоренных для проведения поверки, и подготовить к работе в соответствии с их эксплуатационной документацией.

• 3.4  При подготовке к поверке калибратора должны быть выполнены подготовительные работы, указанные в руководстве по эксплуатации.

• 3.5  Калибратор обеспечивает работоспособность через 1 мин после включения, а метрологические характеристики - через 1 ч.

• 4 Проведение поверки

  • 4.1  Внешний осмотр

    • 4.1.1 При проведении внешнего осмотра должно быть установлено соответствие поверяемого калибратора следующим требованиям:

наличие в комплекте соединительных проводов, нагрузок;

наличие и прочность крепления органов управления, четкость фиксации их положения, наличие вставок плавких;

отсутствие механических повреждений;

исправность гнезд, четкость маркировки калибратора.

Калибратор, имеющий дефекты, бракуется и направляется в ремонт.

• 4.2 Проверка электрической прочности изоляции

  • 4.2.1 Проверку электрической прочности изоляции проводят в нормальных условиях применения по ГОСТ 12.2.091-2012 с помощью установки высоковольтной измерительной (испытательной) У ПУ-21 следующим образом:



• - подают испытательное напряжение между соединенными вместе питающими штырями и корпусным штырем вилки сетевой, начиная со значения 230 В (сетевой выключатель должен быть включен);

• - увеличивают испытательное напряжение до значения 1,35 кВ плавно или равномерно ступенями за время от 5 до 10 с.

Изоляция должна находиться под полным испытательным напряжением в течение 1 мин.

Результаты проверки считают удовлетворительными, если при проверке прочности изоляции не произошло пробоя или поверхностного перекрытия. Появления “коронного” разряда или предшествующего ему шума не является признаком неудовлетворительного качества изоляции.

• 4.3  Опробование

  • 4.3.1 Опробованием калибратора является проверка способности калибратора воспроизводить постоянные и переменные напряжение и ток на каждом диапазоне в верхней конечной точке.

Включают калибратор, устанавливают поочередно необходимый режим и диапазон воспроизведения, устанавливают воспроизведение верхнего конечного значения напряжения или тока, наблюдают за появлением информации «ВЫДАНО».

При проверке воспроизведения токов на ВЫХОДЕ 2 и ВЫХОДЕ 3 необходимо устанавливать перемычку.

Результаты опробования считают удовлетворительными, если информация «ВЫДАНО» появляется при проверке каждого диапазона.

Неисправный калибратор бракуют и направляют в ремонт.

• 4.4  Определение метрологических характеристик

  • 4.4.1 Определение основной погрешности воспроизведения напряжения постоянного тока осуществляется путем измерения выходного напряжения калибратора вольтметром В7-72 следующим образом:

- собирают схему измерения в соответствии с рисунком 4.1;

- устанавливают на выходе поверяемого калибратора напряжение в соответствии с таблицей 4.1, фиксируют для каждого из них показания вольтметра В7-72 и вычисляют погрешность напряжения AU, В. по формуле

ди=и-и_изм.,                                                       (1)

где U - воспроизводимое напряжение, В;

и_и3м. - показание вольтметра, В.

Результаты поверки считают удовлетворительными, если основная погрешность калибратора не превышает значений, указанных в таблице 4.1.

Продолжение таблицы 4.1

• 4.4.2 Проверку максимального тока нагрузки, определение напряжения шумов и пульсаций в режиме воспроизведения напряжения постоянного тока проводят следующим образом:

• - собирают схему измерения в соответствии с рисунком 4.1, при этом в качестве сопротивления нагрузки (Rh) используют магазин сопротивлений Р4830/1 или нагрузки 40 kQ и 200 kQ;

• - калибратор включают на диапазон 200 мВ, устанавливают на выходе калибратора напряжение значением 200 мВ;

• - устанавливают значение сопротивления магазина равным 20 Ом;

• - определяют основную погрешность калибратора аналогично 4.4.1;

• - вместо вольтметра В7-72 подключают вольтметр переменного тока ВЗ-60, измеряют напряжение пульсаций.

Аналогичную проверку проводят на диапазонах 2; 20; 200 и 1000 В в точках и при нагрузках, указанных в таблице 4.2.

Результаты проверки считают удовлетворительными, если основная погрешность калибратора при нагрузке и значение напряжения шумов и пульсаций не превышают значений, указанных в таблице 4.2.

<&//<&/у

информ

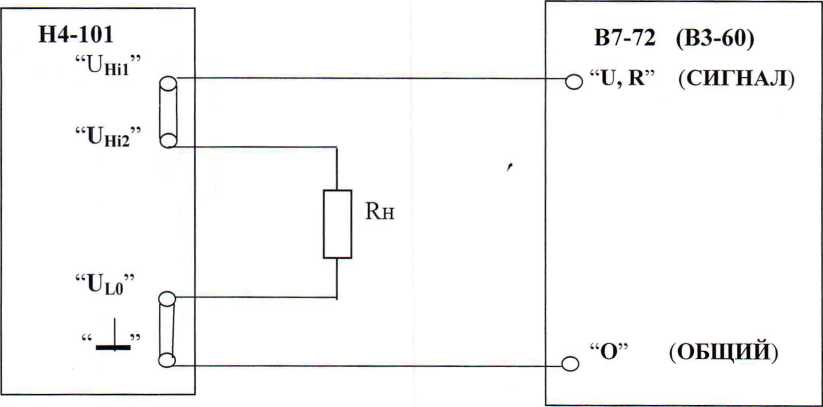

Н4-101 - поверяемый калибратор;

Rh - магазин сопротивления Р4830/1 или нагрузка (тип указан в таблице 4.2);

В7-72 - вольтметр универсальный;

ВЗ-60 - вольтметр переменного тока.

Рисунок 4.1 - Схема соединения приборов для проверки максимального тока нагрузки, определения напряжения шумов и пульсаций калибратора в режиме воспроизведения напряжения постоянного тока

• 4.4.3 Определение основной погрешности воспроизведения напряжения переменного тока проводят методом замещения, при котором выходное напряжение поверяемого калибратора фиксируется цифровым вольтметром переменного тока с высокой разрешающей способностью, после чего к этому вольтметру подключается эталонный калибратор, выходное напряжение которого устанавливается таким образом, чтобы добиться показаний вольтметра, равных зафиксированному результату предыдущего измерения. Измеренное значение напряжения на выходе поверяемого калибратора отсчитывается по индикатору эталонного калибратора.

Поверку выполняют с помощью вольтметра ВЗ-60 и эталонного калибратора Н4-7 следующим образом:                           '

• - на выходе эталонного и поверяемого калибраторов устанавливают напряжение 1 мВ, частоту 40 Гц;

• - подключают выход поверяемого калибратора к вольтметру ВЗ-60;

• - фиксируют показания вольтметра;

• - вход вольтметра подключают к выходу эталонного калибратора;

• - корректируют выходное напряжение калибратора до получения показаний вольтметра, равными зафиксированному результату предыдущего измерения;

- отсчитывают значение выходного напряжения (U_H3M) поверяемого калибратора по индикатору эталонного калибратора Н4-7;

вычисляют

формуле (1);

УШЯИ.411648.003 МП 13 - повторяют измерения в точках в соответствии с таблицей 4.3 при частотах выходного сигнала 40; 300; 2500 Гц и вычисляют значение погрешности.

Результаты поверки считают удовлетворительными, если основная погрешность воспроизведения напряжения переменного тока не превышает значений, указанных в таблице 4.3.

• 4.4.4 Проверку максимального тока нагрузки, способность калибратора работать на емкостную нагрузку при воспроизведении напряжения переменного тока выполняют следующим образом:

- на выход поверяемого калибратора включают параллельно нагрузку активную и емкостную, согласно таблице 4.4;

- определяют аналогично 4.4.3 основную погрешность воспроизведения напряжения на частоте 2500 Гц в точках, указанных в таблице 4.4.

Результаты проверки считают удовлетворительными, если основная погрешность не превышает значений, указанных в таблице 4.4.

• 4.4.5 Коэффициент гармоник калибратора в режиме воспроизведения напряжения переменного тока измеряют прибором СК6-13 в точках при нагрузках активных и емкостных, указанных в таблице 4.4 и подключенных к выходу калибратора параллельно. Измерения выполняют при частотах воспроизведения сигнала 40, 300, 2500 Гц.

Вход СК6-13 подключают на диапазонах 200 мВ, 2, 20 В к выходу калибратора, а на диапазонах 200, 750 В - к выходу «ДЕЛИТЕЛЬ» нагрузок 40 kQ, 140 kQ.

Результаты поверки считают удовлетворительными, если коэффициент гармоник не превышает 0,25 % на диапазонах 200 мВ, 2, 20 В и 0,5 % на диапазонах 200, 750 В.

• 4.4.6 Определение основной погрешности воспроизведения силы постоянного тока осуществляют методом измерения падения напряжения на эталонной мере сопротивления, через которую пропускается контролируемый ток.

  • 4.4.6.1 Определение основной погрешности воспроизведения силы постоянного тока на диапазонах 200 мкА; 2; 20; 200 мА; 2 А и на диапазоне 50 А при токе до 2 А производят следующим образом:

собирают схему измерения в соответствии с рисунком 4.2;

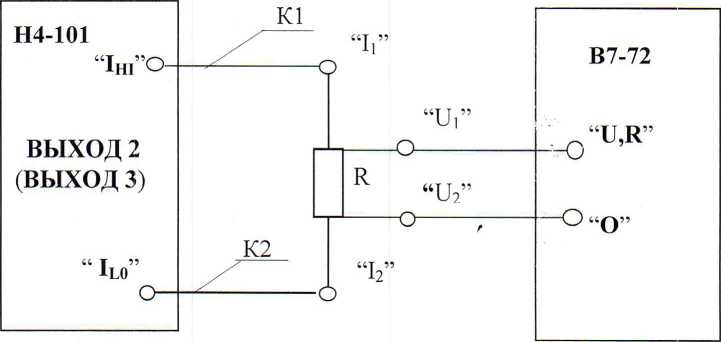

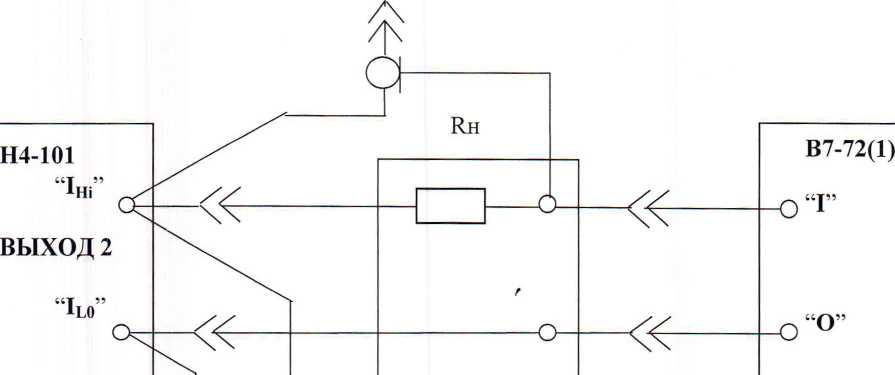

Н4-101 - поверяемый калибратор;

В7-72 - вольтметр универсальный;

R - мера сопротивления (тип указан в таблице 4.5)._;

KI, К2 - провода УШЯИ.685612.103 из комплекта поставки.

Рисунок 4.2 - Схема соединения приборов для определения основной погрешности воспроизведения силы постоянного тока на диапазонах 200 мкА; 2; 20; 200 мА; 2 А и на диапазоне 50 А при токе до 2 А

вольтметр В7-72 включают в режим измерения постоянного напряжения;

• -  на диапазоне 50 А включают тумблер «^0 А», расположенный на задней панели калибратора;

• - устанавливают на выходе калибратора силу тока в соответствии с таблицей 4.5;

• - измеряют падение напряжения на мере R при подаче тока от поверяемого калибратора в проверяемых точках. Измеренное значение силы тока 1_ИЗМ., А, определяют из выражения:

1изм U_H3_M / R ,

где и_изм - показания вольтметра, В; R - сопротивление меры, Ом.

УШЯИ.411648.003 МП 15

- вычисляют погрешность воспроизведения силы тока AI, А, по формуле

А1 = 1-1_ИЗМ,                                                                             (3)

где I - воспроизводимый ток, А.

Результаты поверки считают удовлетворительными, если погрешность воспроизведения силы постоянного тока не превышает значений, указанных в таблице 4.5.

• 4.4.6.2 Определение основной погрешности воспроизведения силы постоянного тока на диапазоне 50 А при токе от 2 до 50 А производят следующим образом: собирают схему измерения в соответствии с рисунком 4.3;

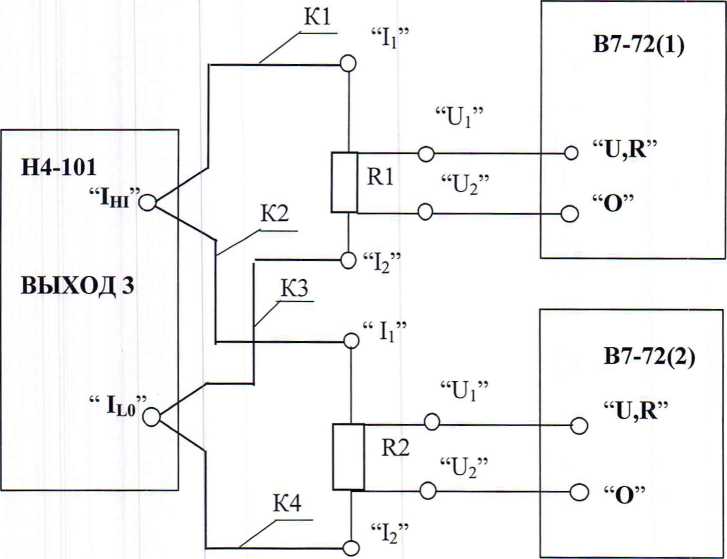

Н4-101 - поверяемый калибратор;

В7-72(1), В7-72(2) - вольтметры универсальные;

Rl, R2 - меры сопротивления (тип указан в таблице 4.5)

KI, К2 - провода УШЯИ.685612.103 из комплекта поставки;

КЗ, К4 - провода У1ПЯИ.685612.103-01 из комплекта поставки.

Рисунок 4.3 - Схема соединения приборов для определения основной погрешности воспроизведения силы постоянного тока на диапазоне 50 А при токе от 2 до 50 А.

- вольтметры В7-72 включают в режим измерения постоянного напряжения на диапазоне 200 мВ;

• - включают тумблер «50 А», расположенный на задней панели калибратора;

• - устанавливают на выходе калибратора силу тока в соответствии с таблицей 4.5;

• - измеряют падение напряжения на мерах R1 и R2 при подаче тока от поверяемого калибратора. Измеренное значение силы тока 1_ИЗМ, А, определяют из выражения:

1изм Цизм. 1 / Rl + U изм.2 / R₂

где U _изм,1 и U _изм,2 - показания вольтметров В7-72(1) и В7-72(2), В; Ri, Ri - сопротивление мер R1 и R2, Ом.

УШЯИ.411648.003 МП 16 - вычисляют погрешность воспроизведения силы тока Д1, А, по формуле (3).

Допускается использовать один вольтметр В7-72, переключая его с R1 на R2.

Результаты поверки считают удовлетворительными, если основная погрешность воспроизведения силы постоянного тока не превышает значений, указанных в таблице 4.5.

S'/Отдел научноЗХААк

' технической \-Al , информации^ _sЛ I „нормативной !» А,\ документации /ьу

Таблица 4.5

Rh

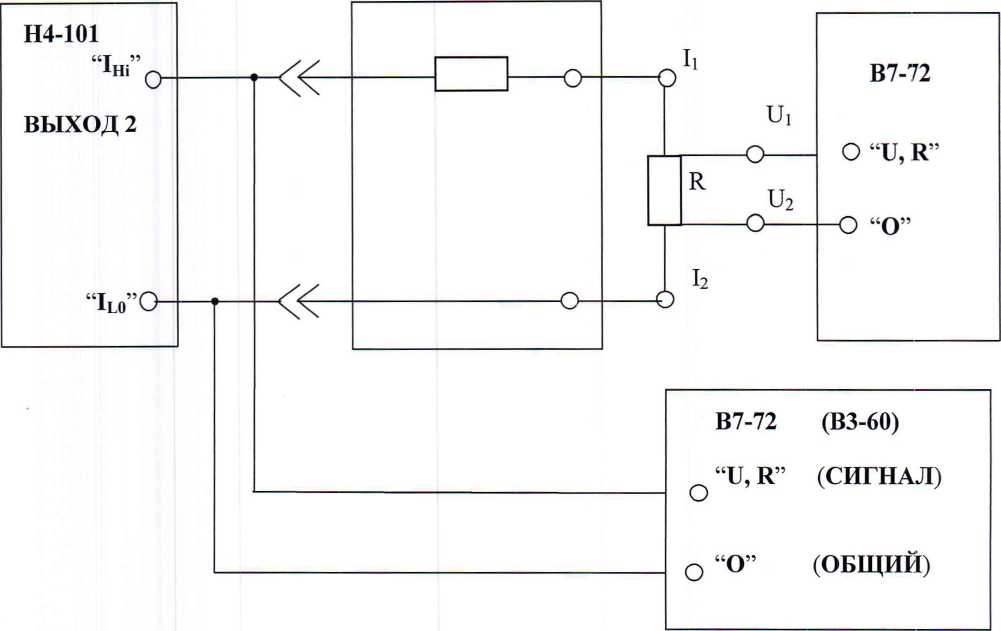

Н4-101 - поверяемый калибратор;

В7-72 - вольтметр универсальный;

Rh- нагрузка УШЯИ.465214.003-04;

R - катушка электрического сопротивления Р321, 0,1 Ом;

ВЗ-60 - вольтметр переменного тока.

Рисунок 4.4 - Схема соединения приборов для проверки максимального напряжения на нагрузке и определения напряжения шумов и пульсаций калибратора в режиме воспроизведения силы постоянного тока на диапазоне 2 А

• - включают поверяемый калибратор в режим воспроизведения силы постоянного тока, диапазон 2 А, устанавливают выходной ток 2 А;

• - проверяют вольтметром В7-72 постоянное напряжение на ВЫХОДЕ 2, значение которого должно быть не менее 5 В;

• - определяют аналогично п.4.4.6.1 основную погрешность воспроизведения силы постоянного тока 2 А;

• - измеряют напряжение пульсаций на ВЫХОДЕ 2 вольтметром ВЗ-60.

• - устанавливают выходной ток минус 2 А, повторяют измерения.

Результаты проверки считают удовлетворительными, если основная погрешность воспроизведения силы постоянного тока ± 2 А при максимальном напряжении на выходе не превышает значений, указанных в таблице 4.5 и напряжение пульсаций не превышает 10 мВ.

• 4.4.7.2 Проверку максимального напряжения на нагрузке, определение напряжения шумов и пульсаций при воспроизведении силы постоянного тока на диапазоне 50 А (ВЫХОД 3) проводят следующим образом:

- собирают схему измерения в соответствии с рисунком 4.3;

• - вместо проводов К1 и К2 УШЯИ.685012.103 используют провод УШЯИ.685012.114;

• - устанавливают выходной ток калибратора равным 50 А;

• - проверяют вольтметром В7-72 на ВЫХОДЕ 3 постоянное напряжение, которое должно быть не менее 1 В (максимальное значение напряжения на нагрузке);

• - определяют аналогично 4.4.6.2 основную погрешность воспроизводимого тока;

• - измеряют напряжение пульсации на ВЫХОДЕ 3 вольтметром ВЗ-60;

• - устанавливают выходной ток минус 50 А, повторяют измерения.

Результаты проверки считают удовлетворительными, если основная погрешность воспроизводимого тока ± 50 А при максимальном напряжении на выходе не превышает значений, указанных в таблице 4.5 и напряжение пульсаций не превышает 10 мВ.

• 4.4.8 Определение основной погрешности калибратора при воспроизведении силы переменного тока проводят на диапазонах 2, 20, 200 мА - по 4.4.8.1; на диапазоне 2 А -по 4.4.8.2; на диапазоне 50 А - по 4.4.8.3.

• 4.4.8.1 Определение основной погрешности воспроизведения силы переменного тока на диапазонах 2, 20, 200 мА проводят методом замещения, при котором цифровым вольтметром переменного тока с высокой разрешающей способностью фиксируется падение напряжения от выходного тока на установленной нагрузке, после чего к этой нагрузке подключается эталонный калибратор, выходной ток которого устанавливается таким образом, чтобы добиться показаний вольтметра, равных зафиксированному результату предыдущего измерения. Измеренное значение тока на выходе поверяемого калибратора отсчитывается по индикатору эталонного калибратора.

Поверку выполняют с помощью калибратора Н4-7, вольтметра ВЗ-60, магазина сопротивлений Р4830/1 следующим образом:

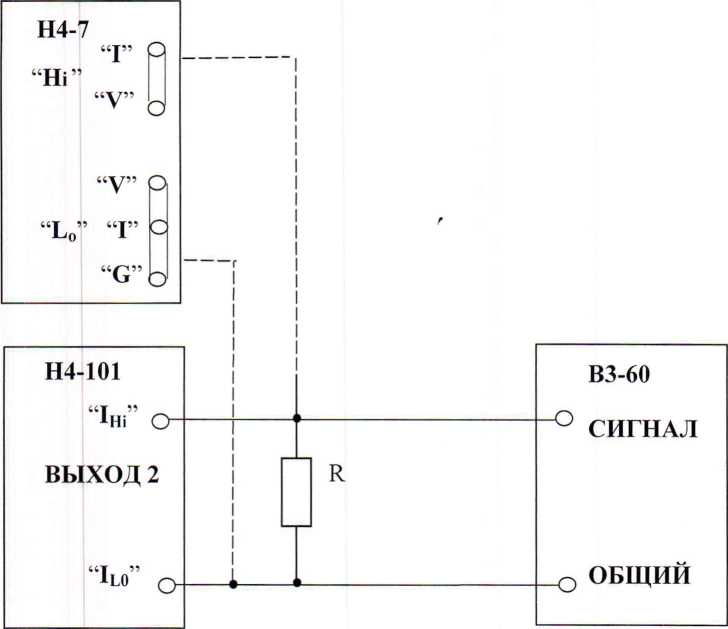

собирают схему измерения в соответствии с рисунком 4.5;

устанавливают сопротивление магазина Р4830/1 равным 10000 Ом (Rh), диапазон воспроизведения поверяемого калибратора 2 мА, частоту выходного сигнала 40 Гц, выходной ток 0,010 мА и фиксируют показания вольтметра ВЗ-60;

переключают схему измерения тока от выхода поверяемого к выходу эталонного калибратора Н4-7;

• -  устанавливают значение силы и частоты тока эталонного калибратора Н4-7 равным значению выходного тока и частоты поверяемого калибратора;

• -  корректируют ток эталонного калибратора до получения показаний вольтметра, равными зафиксированному результату предыдущего измерения;

• - отсчитывают значение выходного тока поверяемого калибратора 1_изм, по индикатору эталонного калибратора Н4-7;

• -  вычисляют погрешность воспроизводимого тока Д1, А, по формуле (3).

Повторяют измерения в точках в соответствии с таблицей 4.6 на частотах выходного тока 40, 300, 2500 Гц.

Результаты поверки считают удовлетворительными, если основная погрешность калибратора не превышает значений, указанных в таблице 4.6.

/#■ M Av 7

• 4.4.8.2 Определение основной погрешности воспроизведения силы переменного тока на диапазоне 2 А проводят методом замещения, при котором выходной ток поверяемого калибратора фиксируют цифровым измерителем силы переменного тока с высокой разрешающей способностью, после чего к этому измерителю подключают эталонный калибратор, выходной ток которого устанавливается таким образом, чтобы добиться показаний измерителя, равных зафиксированному результату предыдущего измерения. Измеренное значение силы тока на выходе поверяемого калибратора отсчитывается по индикатору эталонного калибратора.

Поверку выполняют с помощью вольтметра В7-72 и калибратора Н4-7 следующим образом:

• - на выходе поверяемого калибратора устанавливают ток 0,1 А, частоту 40 Гц;

• - подключают выход поверяемого калибратора к вольтметру В7-72, включенному в режим измерения силы переменного тока;

• - фиксируют силу тока поверяемого калибратора 1_ИЗм.п.;

• - вход вольтметра подключают к выходу эталонного калибратора Н4-7;

• - устанавливают значение выходного тока и частоту калибратора Н4-7, равным значениям силы и частоты тока поверяемого калибратора;

• - отсчитывают значение выходного тока поверяемого калибратора (I изм.) по индикатору калибратора Н4-7;

• - вычисляют основную погрешность воспроизведения тока AI, А, поверяемого калибратора по формуле (3).

- повторяют измерения в точках в соответствии с таблицей 4.6 при частотах выходного тока 40; 300; 2500 Гц и вычисляют значение погрешности.

Результаты поверки считают удовлетворительными, если основная погрешность калибратора не превышает значений, указанных в таблице 4.6.

• 4.4.8.3  Определение основной погрешности калибратора воспроизведения силы переменного тока на диапазоне 50 А проводят с помощью амперметра переменного тока ЦА8500.

Амперметр подключают с помощью проводов УШЯИ.685612.103 из комплекта поставки к ВЫХОДУ 3 и измеряют ток 1_изм в точках, указанных в таблице 4.6 на частотах 45 и 1000 Гц. Вычисляют основную погрешность воспроизведения тока AI, по формуле (5).

Результаты поверки считают удовлетворительными, если основная погрешность калибратора не превышает значений, указанных в таблице 4.6.

• 4.4.9 Проверку максимального напряжения на нагрузке, определение коэффициента гармоник при воспроизведении силы переменного тока проводят на диапазоне 2 А (ВЫХОД 2) по 4.4.9.1 и на диапазоне 50 А (ВЫХОД 3) - по 4.4.9.2.

• 4.4.9.1 Проверку максимального напряжения на нагрузке, определение коэффициента гармоник на диапазоне 2 А (ВЫХОД 2) в режиме воспроизведения силы переменного тока проводят следующим образом:                  '

• -  снимают перемычку поверяемого калибратора, установленную между клеммами Ulo И Д_ ,

• - собирают схему измерения в соответствии с рисунком 4.6;

  /a

• - включают поверяемый калибратор в режим воспроизведения силы переменного тока, диапазон 2 А, устанавливают выходной ток 2 А, частоту 300 Гц;

• - проверяют вольтметром В7-72(2) переменное напряжение на ВЫХОДЕ 2, значение которого должно быть не менее 3 В;

• - определяют аналогично 4.4.8.2 погрешность воспроизведения переменного тока;

• -  измеряют прибором СК6-13 коэффициент гармоник;

• -  устанавливают частоту 40, 2500 Гц и измеряют коэффициент гармоник на этих частотах.

-юкументаш

В7-72(2)

-О “U,R”

■О “О”

Н4-101 - поверяемый калибратор;

В7-72(1), В7-72(2) - вольтметры универсальнее;

СК6-13 - измеритель нелинейных искажений;

Rh - нагрузка 1,5 Q УШЯИ.465214.003-05.

Рисунок 4.6 - Схема соединения приборов для проверки максимального напряжения на нагрузке и определения коэффициента гармоник калибратора в режиме воспроизведения силы переменного тока на диапазоне 2 А.

Результаты проверки считают удовлетворительными, если основная погрешность воспроизведения . переменного тока 2 А при максимальном напряжении на выходе не превышает значений, указанных в таблице 4.6 и коэффициент гармоник не превышает 0,25 %.

• 4.4.9.2 Проверку максимального напряжения на нагрузке, определения коэффициента гармоник на диапазоне 50 А (ВЫХОД 3) в режиме воспроизведения силы переменного тока проводят следующим образом:                  г

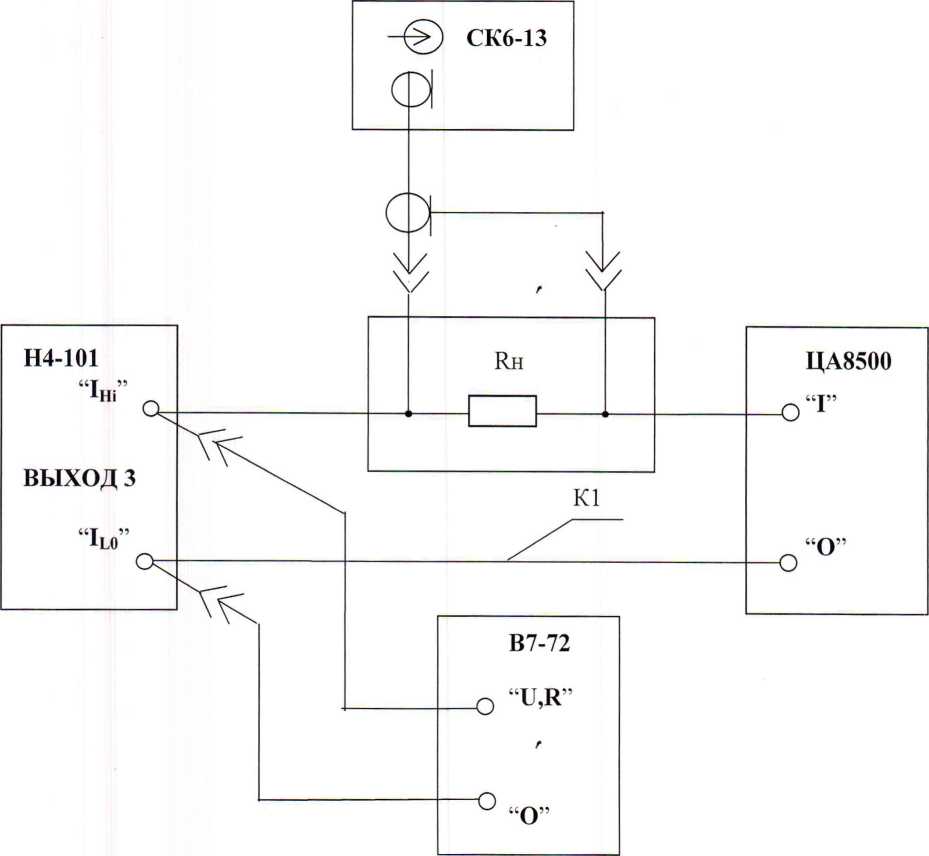

собирают схему измерения в соответствии с рисунком 4.7;

Н4-101 - поверяемый калибратор;

В7-72 - вольтметр универсальный;

ЦА8500 - амперметр переменного тока;

СК6-13 - измеритель нелинейных искажений;

Rh - нагрузка 0,008 Q УШЯИ.465214.004;

К1 -провод УШЯИ.685612.103.

Рисунок 4.7 - Схема соединения приборов для проверки максимального напряжения на нагрузке и определения коэффициента гармоник'калибратора в режиме воспроизведения силы переменного тока на диапазоне 50 А.

- устанавливают выходной ток равным 50 А. частотой 300 Гц;

проверяют вольтметром В7-72 на ВЫХОДЕ 3 переменное напряжение, значение которого должно быть не менее 0,7 В (максимальное значение на нагрузке);

определяют аналогично 4.4.8.3 основную погрешность воспроизведения переменного тока;

• -  измеряют прибором СК6-13 коэффициент гармоник;

• -  устанавливают частоту 45, 1000 Гц и измеряют коэффициент гармоник на этих частотах.

Результаты проверки считают удовлетворительными, если основная погрешность воспроизводимого тока 50 А при максимальном напряжении на выходе не превышает значений, указанных в таблице 4.6 и коэффициент гармоник не превышает 1%.

• 4.4.10 Проверку диапазона и определение погрешности установки частоты воспроизводимых переменных напряжений и токов проводят следующим образом:

• - поверяемый калибратор устанавливают в режим воспроизведения напряжения переменного тока, диапазон 20 В, выходное напряжение 5 В, частота 40 Гц;

• - к выходным гнездам калибратора подключают частотомер 43-63 и измеряют частоту воспроизводимого напряжения;

• - последовательно устанавливают частоту равной 100; 200; 1000; 1001; 2500 Гц и измеряют установленную частоту;

• - определяют погрешность S, в процентах, установки частоты в каждой поверяемой точке по формуле

f- f_H3M

• 5 =..............«100%,                                                                (5)

f

где f-установленное значение частоты, Гц;

f_H3M - измеренное значение частоты, Гц. '

Результаты поверки считают удовлетворительными, если погрешность воспроизводимой частоты не превышает 1 %.

5 Оформление результатов поверки

• 5.1 Результаты поверки оформляют протоколом по форме приложения А.

• 5.2 Положительные результаты поверки калибратора удостоверяются нанесением оттиска поверительного клейма на задней панели калибратора, в руководстве по эксплуатации и выдачей свидетельства о поверке установленного образца.

• 5.3  При отрицательных результатах поверки калибратор бракуется и выдается извещение о непригодности с указанием причин. При этом оттиск поверительного клейма подлежит погашению, а свидетельство о поверке айнулируется.

Приложение А

(обязательное)

Форма протокола поверки

(рекомендуемое)

Протокол поверки №

Калибратор универсальный Н4-101 зав.№ _______выпуск______________года

Принадлежит: _________________________________

Наименование организации, проводившей поверку:______________________________

Поверка проводилась в соответствии с методикой поверки УШЯИ.411648.003 МП

Средства поверки:

А.1 Внешний осмотр (4.1)

(соотв., не соотв.)

А.2 Электрическая прочность изоляции (4.3)

А.З Опробование (4.3)

А.4 Определение метрологических характеристик (4.4)

А.4.1 Определение основной погрешности воспроизведения напряжения постоянного тока (4.4.1)

Таблица А.1

Отдел научно-технической и н ф о р м а и. и и матибной

(соотв., не соотв.)

А.4.2 Проверка максимального тока нагрузки, определение напряжения шумов и пульсаций режиме воспроизведения напряжения постоянного тока (4.4.2)

Таблица А.2 - Определение основной погрешности воспроизведения напряжения постоянного тока

при максимальном токе нагрузки

(соотв., не соотв.)

(соотв., не соотв.)

А.4.3 Определение основной погрешности воспроизведения напряжения переменного тока (4.4.3)

Таблица АЛ

Продолжение таблицы А.4

(соотв., не соотв.)

А.4.4 Проверка максимального тока нагрузки и способности калибратора работать на емкостную нагрузку (4.4.4)

Таблица А.5 - Определение основной погрешности воспроизведения напряжения переменного

тока при максимальном токе нагрузки и емкости нагрузки

А.4.5 Определение коэффициента гармоник напряжения переменного тока (4.4.5)

Таблица А.6

(соотв., не соотв.)

УШЯИ.411648.003 МП 31

A.4.6 Определение основной погрешности воспроизведения силы постоянного тока (4.4.6)

Таблица А. 7

Продолжение таблицы А.7

г        (соотв., не соотв.)

A.4. 7 Проверка максимального напряжения на ^нагрузке, определение напряжения шумов и пульсаций при максимальном напряжении на нагрузке (4.4.7)

Таблица А.8 - Определение основной погрешности воспроизведения силы постоянного тока при максимальном напряжении на нагрузке

(соотв., не соотв.)

Таблица А.9 - Определение напряжения шумов и пульсаций при максимальном напряжении на нагрузке

(соотв., не соотв.)

№ям

Определение основной погрешности воспроизведения силы переменного тока на диапазоне 2 А

(соотв., не соотв.)

Таблица А. 12 - Определение основной погрешности воспроизведения силы переменного тока на диапазоне 50 А

(соотв., не соотв.)

А.4.9 Проверка максимального напряжения на нагрузке на диапазонах 2, 50 А при воспроизведении силы переменного тока, определение коэффициента гармоник силы переменного тока (4.4.9)

Таблица А. 13 - Проверка максимального напряжения на нагрузке на диапазонах 2, 50 А при воспроизведении силы переменного тока

(соотв., не соотв.)

Таблица А. 14 - Определение коэффициента гармоник силы переменного тока

(соотв., не соотв.)

УШЯИ.411648.003 МП 37

А.4.10 Проверка диапазона и определение погрешности установки частоты воспроизводимых переменных напряжений и токов (4.4.10)

Таблица А. 15

(соотв., не соотв.)

Результаты поверки

Дата поверки
