Методика поверки «Анализаторы телевизионных сигналов АТС-3» (468166.007МП)

1

УТВЕРЖДАЮ

Первый заместитель генерального директора -

заместитель по научной работе

ФГУП «ВНИИФТРИ»

Инструкция

МЕТОДИКА ПОВЕРКИ

ФАСД.468166.007МП

2015

СОДЕРЖАНИЕ

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ

• 6 ПОДГОТОВКА И ПРОВЕДЕНИЕ ПОВЕРКИ

• 7 ПОВЕРКА

• 8 ИДЕНТИФИКАЦИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

  12

  13

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок анализаторов телевизионных сигналов АТС-3 (далее - анализаторы).

• 1.1 При проведении поверки должны производиться операции, указанные в таблице 1. Таблица 1

  Наименование операции



  Номера пунктов методики поверки



  первичной

  Проведение операции при поверке

  периодической

• 1 Внешний осмотр_______________________________________

• 2 Опробование__________________________________________

• 3 Определение возможности исполнения

функций, использования интерфейсов:

• - проверка обеспечения анализа качества зрительского восприятия цифровых ТВ программ (QoE);

• - проверка обеспечения анализа структуры ТП, анализа временных параметров эталонных программньк меток ТП, анализа ошибок ТП;

• - определение возможности анализа потока T2-MI и ТП с внутреннего PLP (Packet Level Protocol) вариантов ATC-3-4,ATC-3-6

• - проверка оценки качества зрительского восприятия цифровьк ТВ программ (QoE) при приеме радиосигналов стандартов DVB-Т, DVB-T2 и DVB-C на вход RF, проверка диапазона частот принимаемых радиосигналов, проверка чувствительности высокочастотной приемной части;

• - проверка возможности анализа ошибок после демодуляции радиосигналов стандартов DVB-T/T2/C;

• - проверка обеспечения измерения фактической скорости мультиплексированного ТП, скорости каждой программы и эффективной скорости каждого типа пакета (PID) и проверка пределов допускаемой абсолютной погрешности измерения скорости ТП.

• - определение диапазона и абсолютной погрешности измерения

уровня сигналов звукового сопровождения, контроль превьппения уровня громкости.___________________________________________

• 4 Идентификация программного обеспечения

  6.2

  6.3



  7.1.2

  7.1.3

• 1.2 При отрицательных результатах поверки по любому пункту таблицы 1 анализатор бракуется и направляется в ремонт.

При проведении поверки должны применяться средства поверки, указанные в таблице 2. Таблица 2

Вместо указанных средств поверки разрешается применять другие приборы, обеспечи-ваюш,ие измерения соответствующих параметров с требуемой точностью.

К проведению поверки допускаются лица, аттестованные в качестве поверителя, изучившие руководство по эксплуатации поверяемых анализаторов, имеюпще навык работы на персональном компьютере (PC), имеющие квалификационную группу по технике безопасности не ниже III.

• 4.1 Корпуса средств измерений должны быть заземлены.

• 4.2 При проведении измерений запрещается проводить работы по монтажу и демонтажу участвующего в поверке оборудования.

Все операции поверки производятся при следующих условиях: температура окружающей среды (20 ± 5) °C, относительная влажность (30 - 80) %, атмосферное давление (630 - 795) мм рт. ст., напряжение сети (220 ± 4,4) В.

• 6.1 Перед проведением поверки необходимо провести следующие работы:

• - анализатор разместить на рабочем столе с площадью не менее 2,5 м^, оснащенном однофазным переменным напряжением 220 В (четыре розетки типа «Европа» с заземлением);

• - установить рядом с анализатором измерительную аппаратуру, применяемую при поверке;

• - подключить соединительные кабели анализатора к соответствующим разъемам измерительной аппаратуры, применяемой при поверке.

ВНИМАНИЕ! До включения анализатора в сеть его корпус должен быть соединён с клеммой защитного заземления. Заземление анализатора и измерительной аппаратуры, применяемой при поверке, должно быть общим.

• 6.2 Внешний осмотр

Внешний осмотр проводят визуально и проверяют:

• - отсутствие внешних дефектов анализатора;

• - правильность и качество выполнения маркировки кабелей внешнего монтажа;

• - надежность и качество заземления;

• - чистоту разъемов, клемм и т.д.



Рисунок 1

• 6.3 Опробование

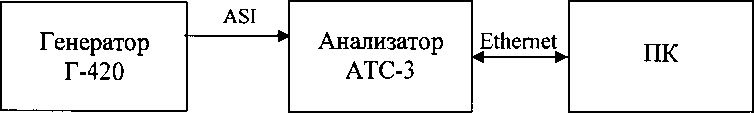

  • 6.3.1 Опробование проводить в соответствии со схемой, приведенной на рисунке I. Работа анализатора осуществляется совместно с внешним персональным компьютером (ПК), который обеспечивает управление анализатором и отображение полученной измерительной информации.

На ПК установить программное обеспечение (ПО) АТС-3. На вход «ASI» анализатора подать сигнал источника ТП (генератор Г-420) в соответствии со схемой рисунка 1.

Соединить анализатор с ПК кабелем Ethernet. Включить питание анализатора, генератора Г-420 и ПК.

После загрузки операционной системы запустить ПО работы с анализатором (ярлык «АТС-3»). В настройке ПО анализатора установить IP-адрес и порт анализатора (или проверить корректность установки) и, при необходимости, пароль.

При поставке анализатора устанавливаются:

• - режим доступа для управления анализатором без пароля;

• -  IP-адрес-192.168.1.1;

• -  порт - 2028.

В основном окне программы «Анализатор транспортного потока» в области «Соединение с АТП» проверить наличие соединения анализатора с ПК (зеленый индикатор «АТП»). При необходимости нажать кнопку «Установить». В соответствии с РЭ анализатора настроить элементы мнемо-схемы «Блока анализа 1» (БА1).

С генератора Г-420 подать на вход ASI анализатора сигнал ТП без ошибок со скоростью 205 Мбит/с. Настроить элементы мнемо-схемы «Декодер видео» и «Декодер аудио» в программе анализатора.

Результаты опробования считать положительными, если состояние индикаторов уровней видео- и аудиосигналов зеленого цвета, то есть отображается состояние сигнала НОРМА.

• 7.1 Проверка на соответствие основным характеристикам и исполнения функций

  • 7.1.1 Проверка обеспечения анализа качества зрительского восприятия цифровых ТВ программ (QoE) с фиксированием времени обнаружения искажений изображения и звука, влияющих на восприятие ТВ программ при приёме ТП (ТП) по интерфейсам ASI и TSoIP.

    • 7.1.1.1 Проверка работы по интерфейсу ASI

Проверку работы по интерфейсу ASI проводить в соответствии со схемой, приведенной на рисунке 1. В зависимости от варианта исполнения АТС-3 установить по мнемо-схеме прибора состояние при котором на вход БА1 поступает сигнал со входа ASI. При обнаружении сигнала на входе должен загореться светодиодный индикатор КАЧЕСТВО.

С генератора Г-420 подать на вход ASI анализатора сигнал ТП без ошибок со скоростью 205 Мбит/с. Настроить элементы мнемо-схемы «Декодер видео» и «Декодер аудио» в программе анализатора. В основном окне программы анализатора убедится, что состояние индикаторов уровней зеленого цвета, то есть отображается состояние сигнала НОРМА.

На генераторе Г-420 последовательно устанавливать тестовые сигналы артефактов приведенные в таблице 3.

Таблица 3

По индикаторам на лицевой панели проверять наличие входного сигнала (индикатор «Поток») на блоке анализа качества и наличие синхронизации (индикаторы «Аудио» и «Видео»). После каждого введенного тестового сигнала убеждаться, что на экране монитора появится информация об обнаруженных артефактах, определяющих качество видео и аудио (Video и Audio Quality) с фиксированием времени обнаружения искажений изображения и звука.

Результаты поверки считать положительными, если на экране монитора ПК при подаче тестовых сигналов отображается результат анализа потока с соответствующим артефактом, фиксируется время обнаружения искажений изображения и звука.

Подать на вход ASI анализатора сигнал ТП без ошибок «RUG.m2t» с генератора Г-420 со скоростью 205 Мбит/с.

Результаты поверки считать положительными, если на экране монитора ПК при подаче ТП скоростью 205 Мбит/с в основном окне программы анализатора состояние индикаторов уровней зеленого цвета и отображается состояние тестового сигнала НОРМА.

• 7.1.1.2 Проверка работы по интерфейсу TSoIP



Рисунок 2

При проверке работы по интерфейсу TSoIP использовать схему, приведенную на рисунке 2.

В мнемо-схеме блока анализа 1 проверить настройку элемента «1Р интерфейс» в соответствии с руководством по эксплуатации (РЭ) анализатора.

Повторить проверку в соответствии с методикой п.7.1.1.1.

Результаты поверки считать положительными, если на экране монитора ПК при подаче тестовых сигналов отображается результат анализа потока с соответствующим артефактом.

• 7.1.2 Проверка обеспечения анализа структуры ТП, анализа временных параметров эталонных программных меток ТП, анализа ошибок ТП

  • 7.1.2.1 Проверку обеспечения анализа структуры ТП, анализа временных параметров эталонных программных меток ТП, анализа ошибок ТП проводить для модификаций АТС-3-3, используя схему соединений, приведенную на рисунке 1

Включить генератор Г-420, анализатор, ПК и запустить программу работы с анализатором «AnalisTP». На генераторе Г-420 установить тестовый ТП с кодированием по стандарту MPEG-2: «N0RM_2». По монитору ПК, в программе работы с анализатором установить конфигурацию «ТП с AS1» и вкладку «Анализ ТП с AS1» блока анализа 2. Проверить наличие синхронизации ТП и отсутствие ошибок ТП.

Проверить возможность анализа структуры ТП, открыв вкладку «Структура MPEG». При этом, в левой части поля открывающегося окна должны отображаться «Сведения о потоке», «Программы», «Таблицы SI/PS1» , «РЮ».

Результаты поверки считать положительными, если на экране монитора ПК при введенных тестовых сигналах наблюдается структура соответствующего ТП, наличие синхронизации и отсутствие ошибок первого и второго приоритетов.

• 7.1.2.2 Открыть вкладку «Джиттер» блока анализа 2 (БА2).

Результаты поверки считать положительными, если в окне отображаются результаты анализа в числовом и графическом отображении:

-отклонение частоты эталонных программных меток ТП (PCR FO);

• - дрейф эталонных программных меток ТП (PCR DR);

• - точность эталонных программных меток ТП (PCR АС);

• - период следования эталонных программных меток ТП;

• - общий джиттер эталонных программных меток ТП (PCR OJ),

• 7.1.2.3 Открыть вкладку «Ошибки MPEG» БА2.

Последовательно устанавливать на генераторе тестовые сигналы с преднамеренными ошибками первой - третьей группы приоритетности в соответствии с таблицей 4. После каждой введенной ошибки (через промежуток времени не менее 30 с) убеждаться, что на экране монитора ПК появится информация об обнаруженных анализатором соответствующих ошибках ТП.

Таблица 4

Результаты поверки считать положительными, если в окне программы на экране монитора ПК для БА2 наблюдается наличие синхронизации и информация об обнаруженных анализатором соответствующих ошибках транспортного потока.

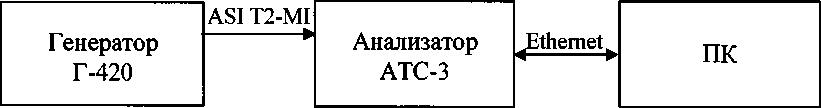

• 7.1.2.4 Для проверки АТС-3-4...АТС-3-6 по интерфейсу ASI собрать схему измерений, приведенную на рисунке 3, соединив выход ASI генератора Г-420 со входом «ASI Т2-М1» анализатора, а интерфейс Ethernet анализатора с ПК.



Рисунок 3

При вариантах исполнения АТС-3-4... АТС-3-6 по мнемо-схеме подать ТП на входы блоков анализа (кроме БА1). В программе работы с анализатором установить конфигурацию «ТП с ASI» и вкладку «Анализ ТП с ASI» на блоках анализа. Проверить наличие синхронизации ТП и отсутствие ошибок ТП. Произвести операции, приведенные в п.7.1.2.1, убедиться в возможности анализа структуры ТП каждым блоком анализа (кроме БА1).

Результаты поверки считать положительными, если в окне на экране монитора ПК при введенном тестовом сигнале наблюдается структура соответствующего ТП, наличие синхронизации и отсутствие ошибок первого и второго приоритетов.

Открыть вкладку «Джиттер» каждого блока анализа (кроме БА1).

Результаты поверки считать положительными, если в окне отображаются результаты анализа в числовом и графическом отображении.

На вкладках «Ошибки MPEG» каждого блока анализа (кроме БА1) по методике п. 5.4.2.3 проверить возможность обнаружения ошибок ТП.

7.1.3 Определение возможности анализа потока T2-MI и ТП с внутреннего PLP (Packet Level Protocol)

• 7.1.3.1 Определение возможности анализа потока T2-MI и ТП с внутреннего PLP производить по схеме, приведенной на рисунке 4, соединив вход анализатора «ASI Т2-М1» с выходом «ASI Т2-М1» генератора Г-420.

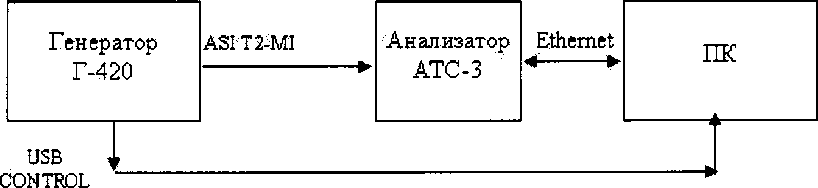

  Рисунок 4

  7.1.3.2 Установить и запустить на ПК программу работы с генератора Г-420 «Т2-М1 Контроль».

  В данной программе в соответствующих закладках установить параметры T2-MI.

  В закладке «Предварительная сигнализация» установить:

  •

режим расширенной полосы; размерность БПФ -32к; величина защитного интервала - 1/128; модуляция L1- сигнализации - 64 QAM; расположение пилот - сигналов - РР7; идентификатор ячейки Т2 -0000; идентификатор сети Т2 - 12421; идентификатор системы Т2 - 32769; количество символов на Т2-кадр - 59; количество Т2-кадров в суперкадре -2.

В закладке «Конфигурируемая L1-сигнализация» установить:

•

В закладке «Динамическая L1-сигнализация установить»:

• •  количество FEC блоков в PLP - 202;

• •  идентификатор PLP -0.

В закладке «Другие параметры» установить:

T2-MIPID - 4096;

• •  идентификатор потока T2-MI -0;

• скорость выходного потока T2-MI - 42 Мбит/с.

Примечание - После установки параметров в каждой закладке нажимать кнопку «Применить».

При этом отобразится скорость ТП для PLP - 36,141 Мбит/с.

На генераторе Г-420 установить тестовый ТП T2-MI «NORM_2» со скоростью 36,141 Мбит/с.

• 7.1.3.3 Открыть программу работы анализатора. В программе работы с анализатором установить конфигурацию «Т2-МН-ТП».

Открыть окно «Управление конфигурацией». По мнемо-схеме установить в блоке анализа (БА), на вход которого поступает ТП с T2-MI («Блок анализа 3» для АТС-3 -4 и АТС-3-5, «Блок анализа 4» для АТС-3 -6) значение PID=4096, Stream ID=0 и PLP_ID=0, соответствующие установленным значениям в программе «Т2-М1 контроль» генератора (см. п.7.1.3.2). Убедиться, что ТП содержит T2-MI (по синему цвету светодиода синхронизации на лицевой панели АТС-3).

В окне программы анализатора нажать кнопку «Анализ ТП с РТР» (с БА 2 для АТС-3-4, АТС-3-5 или БА 3 для АТС-3-6).

Результаты поверки считать положительными, если в окнах открывающейся вкладки «Структура MPEG» отобразится информация о структуре потока с выбранного PLP и отсутствие ошибок первого и второго приоритета во вкладке «Ошибки MPEG».

• 7.1.3.4 Установить закладку «Ошибки Т2-М1» в программе «Т2-М1 Контроль».

В программе анализатора нажать кнопку «Анализ T2-MI с ASI Т2-М1». Устанавливая поочередно «флажки» в ячейки, соответствующие вводимым ошибкам T2-MI («packet payload error», «count error», «CRC error», «payload error», «PLP num blocks error», «transmittion order error») и нажимая кнопку «Применить», контролировать появление информации о соответствующей ошибке в программе работы АТС-3.

Результаты поверки считать положительными, если контролируемые ошибки соответствуют вводимым ошибкам «Т2-М1».

• 7.1.4 Проверка приема, демодуляции в ТП и анализа радиосигналов стандартов DVB-T, DVB-T2 и DVB-C на вход RF, проверка диапазона частот принимаемых радиосигналов, проверка чувствительности высокочастотной приемной части для вариантов исполнения АТС-3-2, АТС-3-5, АТС-3-6, АТС-3-7



Рисунок 5

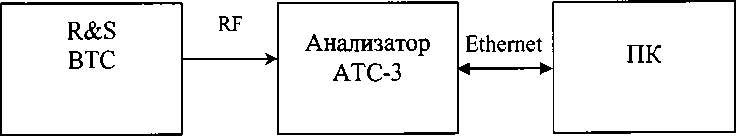

• 7.1.4.1 Собрать схему измерений, приведенную на рисунке 5

• 7.1.4.1.1 Установить на системе R&S ВТС режим работы в стандарте DVB-C. Установить скорость цифрового потока 8 Мбит/с, вид модуляции 64QAM, полосу 8 МГц, выходной уровень минус 60 дБм и частоту первого телевизионного канала (52,5 МГц)

В программе работы с анализатором открыть окно «Конфигурации» и настроить элемент мнемо-схемы «Приемник DVB-T/T2/C» на телевизионный канал, установленный на системе R&S ВТС.

В мнемо-схеме анализатора установить соединение элемента «Опция приемника» со входом БА1 (блок анализа качества).

Настроить элементы мнемо-схемы «Блока анализа 1» в соответствии с РЭ..

Убедиться, что анализатор отображает наличие синхронизации демодулированного ТП и результаты оценки качества анализируемого потока.

Повторить измерения на частотах 69 канала (858 МГц) и 37 канала (602 МГц).

Убедится, что анализатор отображает наличие синхронизации демодулированного ТП и результаты оценки качества анализируемого потока.

Результаты поверки считать положительными, если есть прием радиосигналов стандарта DVB-C в диапазоне входных частот высокочастотной приемной части, если при установленных частотах входного сигнала отображались наличие синхронизации демодулированного ТП и результаты оценки качества анализируемого потока.

• 7.1.4.1.2 Чувствительность приемной части при работе в стандарте DVB-T проверить сле-дуюп^им образом.

Установить на системе R&S ВТС режим работы в стандарте DVB-T.

На системе R&S ВТС установить скорость цифрового потока 14,93 Мбит/с, вид модуляции 64QAM, скорость кодирования Уг, защитный интервал %, полосу 8 МГц, частоту 37 канала (602 МГц) и выходной уровень минус 60 дБм.

Настроить элемент мнемо-схемы «Приемник DVB-T/T2/C».

Убедится, что анализатор отображает наличие синхронизации демодулированного ТП и результаты оценки качества анализируемого потока.

Чувствительность приемной части при работе в стандарте DVB-T2 проверяется по схеме, приведенной на рисунке, следующим образом.

Установить на системе R&S ВТС и анализаторе (элемент мнемо-схемы «Приемник DVB-Т/Т2/С») режим работы в стандарте DVB-T2.

На системе R&S ВТС в L1-сигнализации потока T2-MI установить следующие параметры и режимы работы:

в качестве испытательного сигнала установить сигнал со скоростью 26,479 Мбит/с.

На системе R&S ВТС установить частоту 37 канала (602 МГц) и уровень выходного сигнала минус 60 дБм.

Настроить элемент мнемо-схемы анализатора «Приемник DVB-T/T2/C» на телевизионный канал, установленный на системе R&S ВТС.

Убедиться, что анализатор отображает наличие синхронизации демодулированного ТП и результаты оценки качества анализируемого потока.

Результаты поверки считать положительными, если при всех режимах проверки п.7.1.4 отображается наличие синхронизации демодулированного ТП и результаты оценки качества анализируемого потока.

• 7.1.5 Проверка возможности анализа ошибок ТП после демодуляции радиосигналов стандартов DVB-T/T2/C для вариантов исполнения АТС-3-5, АТС-3-6

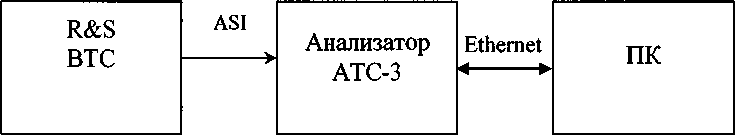

Проверку производить по схеме, приведенной на рисунке 6.

Установить вкладку «Анализ ТП с опции» для «Блока анализа 2 » в основном окне программы. По мнемо-схеме программы настроить опцию приемника (параметры приемника устанавливаются в соответствии с установленными параметрами тестового генератора: стандарт, номер канала, частота и РТР). Настроить опции «Приемник DVB-T/T2/C». Переключатель «Установки» поставить в положение, соответствующее стандарту принимаемого сигнала: DVB-C,

DVB-T или DVB-T2.

Рисунок 6

Установить номер принимаемого канала, ширину полосы частот и выбранное PLP. Нажать кнопки «Применить» и «ОК».

Результаты поверки считать положительными, если в области мониторинга ошибок отображается информация об анализируемом потоке во вкладках «Ошибки MPEG», «Структура MPEG», «Скорости».

• 7.1.6 Проверка обеспечения измерения фактической скорости мультиплексированного ТП, скорости каждой программы и эффективной скорости каждого типа пакета (PID) и определение абсолютной погрешности измерений скорости ТП

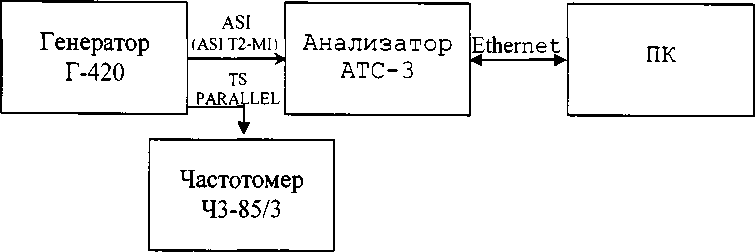

• 7.1.6.1 Для проверки АТП-3-3 и АТС-3-5, собрать схему соединений, приведенную на рисунке 6.

На генераторе Г-420 установить выходной сигнал ТП: MPEG-2 «NORM_2».

Установку скорости ТП контролировать частотомером, подключенным к интерфейсу генератора «TS PARALLEL» (контакт 1 («CLOCK+») выходного разъема TS PARALLEL соедините с сигнальным входом частотомера, контакт 2 («GND») с контактом «Обш,ий» частотомера). На частотомере установить режим измерения частоты (в МГц) с разрешаюш;ей способностью - 6 знаков после запятой. Измерить частотомером частоту генератора Ебайт- Измеренное значение частоты Рбайт пересчитать в битовую частоту Ебит по формуле (1)

F бит — F байт '8                   (1)

Рассчитанное значение частоты Рбит в [МГц] эквивалентно значению скорости ТП в [Мбит/с].

Установить вкладку «Анализ ТП с ASI» и убедиться, что на экране монитора ПК наблюдается наличие синхронизации, отсутствие ошибок первого и второго приоритета и определяется (на вкладке «Скорость») соответствующего блока анализа скорость ТП (Ртп), скорости каждой программы и эффективной скорости каждого типа пакета (PID) при установке скоростей на выходе генератора: 2 Мбит/с, 54 Мбит/с и 205 Мбит/с.

Абсолютную погрешность измерения АГ для каждой установленной скорости ТП определить по формуле (2):

Рисунок 7

сунке 7.

Соединить выход генератора Г-420 и вход «ASI» АТС-3. Произвести операции, приведенные в п.7.1.6.1.

Убедиться, что на экране монитора ПК наблюдается наличие синхронизации, отсутствие ошибок первого и второго приоритета и определяется скорость ТП (Гтп) при установке скоростей на выходе генератора: 2 Мбит/с, 54 Мбит/с и 205 Мбит/с. Абсолютную погрешность измерений скорости ТП АГ определить по формуле (2). Соединить выход генератора Г-420 и вход «ASIТ2-М1» АТП-1. Произвести операции, приведенные в п. 7.1.6.1.

Установить вкладку «Анализ ТП с AS1 T2-MI » и убедиться, что на экране монитора ПК наблюдается наличие синхронизации, отсутствие огпибок первого и второго приоритета и определяется скорость ТП (Гтп) при установке скоростей на выходе генератора: 2 Мбит/с, 54 Мбит/с и 205 Мбит/с. Определить абсолютную погрешность измерений скорости ТП АГ по формуле (2).

Результаты поверки считать положительными, если при подаче входного сигнала на входы «AS1» и «AS1 Т2-М1» на экране монитора ПК наблюдается наличие синхронизации, отсутствие ошибок первого и второго приоритета и определяется (на вкладке «Скорость») соответствующего блока анализа скорость ТП (Гтп), скорости каждой программы и эффективной скорости каждого типа пакета (PID) при установке скоростей на выходе генератора: 2,0, 54 и 205 Мбит/с.

Результаты поверки считать положительными, если погрешности измерений скорости ТП (АР) находятся в пределах ±100 бит /с.

• 7.1.7 Определение диапазона и абсолютной погрешности измерений уровня сигналов звукового сопровождения для варианта исполнения АТС-3-7

• 7.1.7.1 Используя схему соединений, приведенную на рисунке 8, по мнемо-схеме на-



Рисунок 8

строить в блоке анализа качества опции «Декодер аудио» и «Анализатор аудио».

На вход АТС-3-7 с выхода системы R&S ВТС подать тестовые сигналы частотой 1 кГц, (Птест), сформированные на основе сигналов, указанных в Рекомендации EBU R 128-2011 ЕВи -TECH 3341 и Отчета 1TU-R BS.2217-1 в соответствии с Рекомендацией 1TU-R BS.1770 в диапазоне от минус 59,0 до минус 5,0 дБ (LUPS) (-5LUPS_ 1000Hz_2ch, -23LUPS_1000Hz_2ch,, -59LUPS_1000Hz_2ch).

Убедится, что в анализаторе определяется уровень сигналов в указанном диапазоне. Определить погрешность измерений уровня сигналов звукового сопровождения AU по формуле (3) для трех значений: минус 59,0 дБ (LUPS), минус 23 9 дБ (LUPS) и минус 5,0 дБ (LUPS). Погрешность измерения AU для каждой установленного уровня сигналов определить по формуле (3);

AU = Птест - Пизм             (3)

где Птест - установленные, а Пизм - измеренные уровни сигналов звукового сопровождения.

Результаты поверки считать положительными, если значения абсолютных погрешностей измерений уровней сигналов звукового сопровождения (АП) находятся в пределах ± 0,1 дБ.

• 8.1 Цель и содержание проверки

При проведении идентификации программного обеспечения (ПО) руководствоваться МИ 3286-2010, Р50.2.077-2011 с учетом МИ 2955-2010 и произвести проверку следующих заявленных данных ПО: наименование ПО, идентификационное наименование ПО, номер версии ПО, цифровой идентификатор ПО (контрольная сумма), алгоритм вычисления цифрового идентификатора ПО.

• 8.2 Проверка соответствия идентификационных данных ПО анализатора

Проверку проводить с помощью интерфейса пользователя. Направить запрос наименования и версии ПО путем активизации кнопки «О ПРОГРАММЕ...», расположенной в основном окне программы и получить наименование ПО, идентификационное наименование ПО, номер версии ПО.

По команде «md5» запустить алгоритм вычисления контрольной суммы ПО, и получить контрольную сумму ПО анализатора.

• 8.3 Результаты идентификации

Результаты идентификации считать положительными, если наименование ПО, идентификационное наименование ПО, номер версии ПО, цифровой идентификатор ПО (контрольная сумма) и результат вычисления контрольной суммы ПО соответствуют указанным в таблице 4 данным.

• 9.1 Если анализатор по результатам поверки признан пригодным к применению, то на него выдается «Свидетельство о поверке» установленной формы в соответствии с ПР 50.006-94.

• 9.2 Если анализатор по результатам поверки признан непригодным к применению, то представленное «Свидетельство о поверке» аннулируется, вьшисывается «Извещение о непригодности» установленной формы и эксплуатация анализатора запрещается.

И.о. начальника лаборатории 930

ФГУП «ВНИИФТРИ»

11
