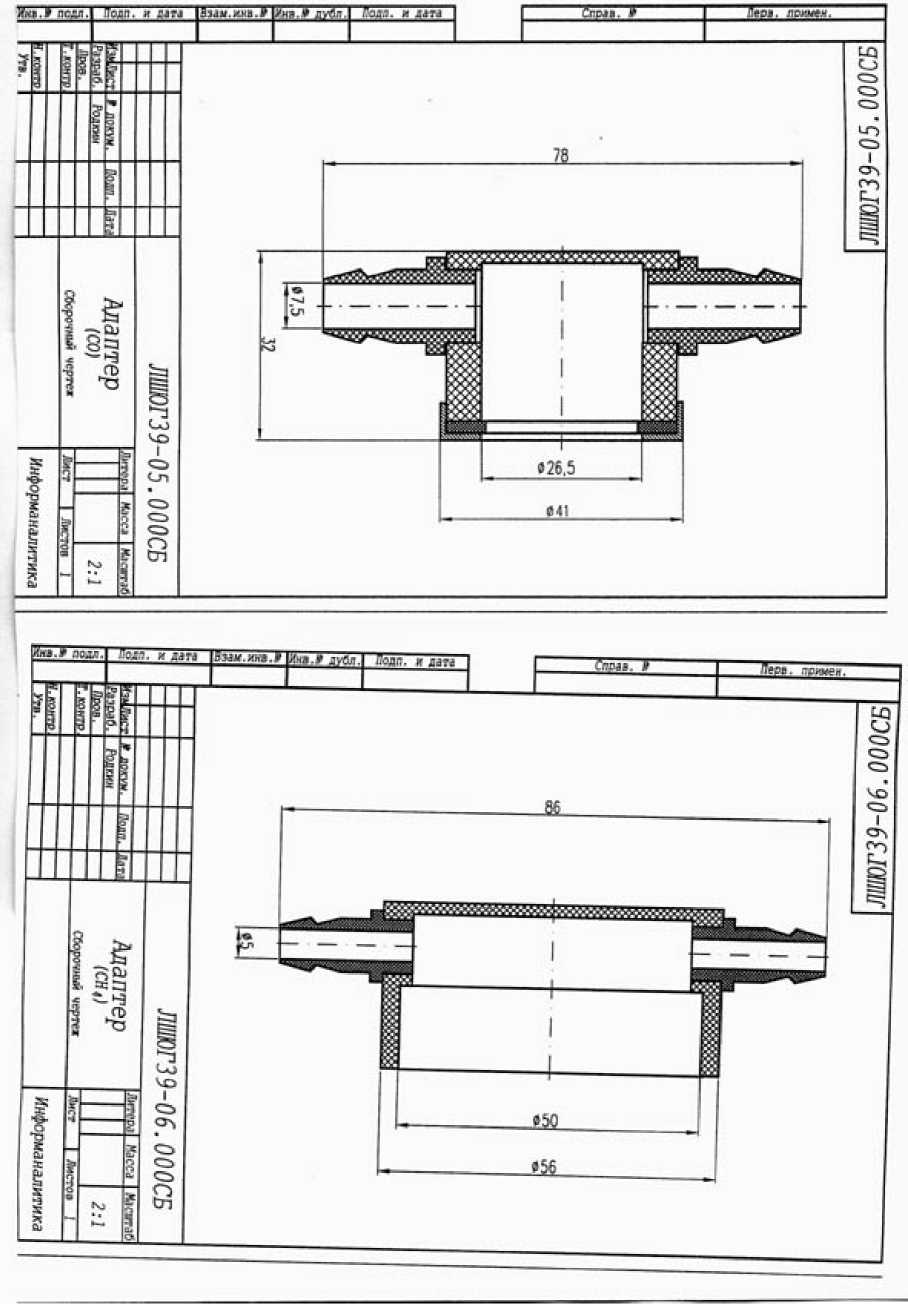

Приложение Б. Сборочный чертеж адаптера........................

Приложение В. Схемы поверки..............................................

Приложение Г. Перечень измеряемых компонентов и ПГС

14

15

16

18

Q e Q

3)

J3

Lj

3)

tS

<5

«5

<6

3:

3)

£

Q rn 03

Q e •S

J3

Lj

'S

Q>

c

Изм.

Лист

№ докум .

Подпись

Дата

Разраб.

Тележко Г.М.

Провер .

Якушев С.А.

Н . Контр .

Юсубова И.Н.

Утверд .

Тележко В.М.

Газоанализаторы модификаций “ОКА-92”, “ОКА-Т”, “ОКА-92М”, “ОКА-МТ”, “ОКА-92Т”, “ОКА-92МТ Методика поверки

ЛШЮГ 413411.009 ДЛ

Лит.

Лист

Листов

2

19

ООО "Информаналитика

Настоящая методика поверки распространяется на газоанализаторы модификаций

“ОКА-92МТ”, “ОКА-92”, “ОКА-92М”, “ОКА-92Т”, “ОКА-МТ”, “ОКА-Т” (в дальнейшем -газоанализатор), предназначенные для:

  • определения содержания кислорода, если в обозначении модификации имеются цифры “92“;

  • определения содержания горючих газов (с градуировкой по метану CH4, или пропану C3H8, или гексану C6H14, или водороду H2 или оксиду углерода CO, по выбору потребителя), если в обозначении модификации имеется буква “М”;

  • определения содержания диоксида углерода CO2 и/или токсичных газов по выбору потребителя (оксид углерода CO, сероводород H2S, диоксид серы SO2, хлор Cl2, фтор F2, фтористый водород HF, хлористый водород НС1, аммиак NH3, двуокись азота NO2), если в обозначении модификации имеется буква “Т”;

  • сигнализации о выходе определяемых содержаний за установленные пороговые значения.

и устанавливает методы и средства первичной поверки при выпуске газоанализаторов из производства и после ремонта и периодической поверки в процессе эксплуатации.

Межповерочный интервал - 1 год.

J3

Lj

3)

<с>

3:

3)

5: Q

3)

J3

Lj

3)

Лист

ЛШЮГ 413411.009 ДЛ

3

Изм.

Лист

№ докум.

Подпись

Дата

1. ОПЕРАЦИИ ПОВЕРКИ

  • 1.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1:

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной

поверке

периодической поверке

1. Внешний осмотр

6.1

Да

Да

2. Опробование

6.2

2.1. Проверка электрической прочности изоляции (стационарное исполнение)

6.2.1

Да

Нет

2.2. Проверка сопротивления изоляции (стационарное исполнение)

6.2.2

Да

Нет

3. Определение метрологических характеристик

6.3

3.1. Проверка основной погрешности и диапазона измерений

6.3.2

Да

Да

3.2. Проверка вариации показаний

6.3.3

Да

Да

3.3. Проверка порогов и относительной погрешности срабатывания

6.3.4

Да

Да

3.4. Проверка времени установления показаний

6.3.5

Да

Да

1.2. При получении отрицательного результата при проведении какой-либо из операций

поверка прекращается.

J3

Lj

3)

<c>

3:

3)

£ Q

Q e

J3

Lj

3)

3)

Лист

ЛШЮГ 413411.009 ДЛ

4

Изм.

Лист

№ докум.

Подпись

Дата

J3

Lj

3)

<c>

3:

3)

£ Q

Q e

J3

Lj

3)

3)

2. СРЕДСТВА ПОВЕРКИ

При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта

НТД по

поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и(или) метрологические и основные технические характеристики средства поверки

6.2.1

Установка УПУ-3М, У3.771.001 ТУ

6.2.2

Мегомметр 4100/3, напряжение 500 В, КТ 2,5

6.3.1

6.3.3

Психрометр аспирационный М34, ТУ 25-2607.054-85; диапазон измерения температуры от минус 25 до 50 0С, диапазон измерения влажности от 10 до 100 % при температуре от 5 до 40 0С

Барометр-анероид БАММ-1; ТУ 25-04-1513-79; диапазон измерения от 80 до 106 кПа; ПГ ± 0,2 кПа

Генератор газовых смесей ГР03 М; ТУ 25-7557.0029-88 в комплекте с ГСО - ПГС CO/N2 (3834-87), H2S/N2 (4282-88), SO2/N2 (4037-87) и NH3/N2 (428088), H2/air (3951-87), C3H8/N2 (3967-87), NO2/N2 (№ 4030-87) в баллонах под давлением по ТУ 6-16-2956-92; ПГ± 10 %

Генератор хлора ГХ-120 ЛШЮГ.431411.008ТУ, диапазон измерения от 0,5 до 22 мг/м3, ПГ ± 10 %

Установка “Микрогаз” ТУ 5Е2.966.057 в комплекте с эталонами сравнения - источниками микропотока ИМ-HF, ИМ-НС1; ПГ ± 10 %

Генератор смесей F2 /air с контролем содержания массовой концентрации фтора в поверочных смесях по МВИ № ЛЭ-205-01-97, свид. ВНИИМ об аттестации МВИ 2420/713-97/0713, ПГ ± 10 %

Поверочные газовые смеси (ГСО-ПГС) в баллонах под давлением, ТУ 6-16-2956-92 согласно приложения Г

Ротаметр РМ-А-0,063ГУ3, ТУ 25-02.070213-82, КТ 4

Секундомер СДСПр-1-2, ТУ 25-1819.0021-90, КТ2

Вольтметр В7-38; диапазон измерения (0,2...2000) мА, И22.710.002 ТУ

Адаптер ЛШЮГ 172.001 СБ (см. Приложение 3)

Тройник ТС-Т-10 ГОСТ 25336-82

Вентиль точной регулировки ВТР-1, АПИ4.463.008

Примечание: Перечисленные оборудование и средства измерений могут быть заменены

другими, обеспечивающими требуемую точность измерений.

Лист

ЛШЮГ 413411.009 ДЛ

5

Изм.

Лист

№ докум.

Подпись

Дата

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 3.1.   Помещение, в котором проводится поверка, должно быть оборудовано приточно

вытяжной вентиляцией.

  • 3.2. При проведении поверки должны соблюдаться требования безопасности, изложенные:

в Руководстве по эксплуатации газоанализатора ЛШЮГ 413411.009 РЭ;

в эксплутационных документах средств поверки, перечисленных в разделе 2 настоящей методики;

в Правилах устройства и безопасной эксплуатации сосудов, работающих под давлением, утвержденных постановлением Госгортехнадзора № 91 от 11.06.03.

J3

Lj

3)

<C>

3:

£ Q

3)

J3

Lj

3)

Изм.

Лист

№ докум.

Подпись

Дата

ЛШЮГ 413411.009 ДЛ

Лист

4. УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

- температура окружающего воздуха (20 ± 5) оС ;

- относительная влажность воздуха от 30 до 75 %;

- атмосферное давление от 84 до 106.7 кПа;

- отсутствие внешних электрических и магнитных полей (кроме магнитного поля Земли), влияющих на работу газоанализатора;

- отсутствие вибрации, тряски, ударов;

- питание газоанализаторов стационарного исполнения от сети переменного тока (220±22) В и частотой (50±1) Гц;

- питание газоанализаторов переносного исполнения от встроенных аккумуляторов.

J3

Lj

3)

<C>

3:

£ Q

3)

J3

Lj

3)

Изм.

Лист

№ докум.

Подпись

Дата

ЛШЮГ 413411.009 ДЛ

Лист

5. ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки следует выполнить следующие подготовительные работы:

а) подготовить поверяемый газоанализатор к работе в соответствии с требованиями Руководства по эксплуатации ЛШЮГ.413411.009 РЭ;

б) подготовить к работе средства поверки в соответствии с требованиями эксплуатационной документации на них;

в) выдержать газоанализаторы в помещении, в котором проводится поверка, в течение не менее 12 ч;

г) выдержать ГСО-ПГС в баллонах под давлением в помещении, в котором проводится поверка, в течение 24 ч;

д) собрать установку для поверки в соответствии со схемой, приведенной в Приложении В.

J3

Lj

3)

<C>

3:

£ Q

3)

J3

Lj

3)

ЛШЮГ 413411.009 ДЛ

Изм.

Лист

№ докум.

Подпись

Дата

  • 6. ПРОВЕДЕНИЕ ПОВЕРКИ

6.1. Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие газоанализатора следующим требованиям:

а) на наружных поверхностях блока датчиков и блока индикации не должно быть повреждений и дефектов, влияющих на их работу;

б) комплектность и маркировка газоанализатора должны соответствовать Руководству по эксплуатации ЛШЮГ 413411.009 РЭ.

в) в разделе "Свидетельство о приемке" РЭ должны быть печать и подпись представителя ОТК (при первичной поверке);

Газоанализатор считается выдержавшим проверку, если он соответствует перечисленным выше требованиям.

  • 6.2. Опробование

6.2.1. Проверка электрической прочности изоляции

  • 6.2.1.1. Отключить газоанализатор от сети.

  • 6.2.1.2. Перевести выключатель газоанализатора в положение "ВКЛ".

  • 6.2.1.3. Испытательное напряжение прикладывают между корпусом и замкнутыми между собой контактами сетевого шнура обесточенного, плавно повышая с нуля и до 2200 В со скоростью не более 100 В/с.

  • 6.2.1.4. Выдержать изоляцию под действием испытательного напряжения в течение 1 мин.

    J3

    Lj

    3)

  • 6.2.1.5. Снизить напряжение до нуля.

  • 6.2.1.6. Газоанализатор считают выдержавшим проверку, если во время проверки отсутствовали пробой или электрический разряд.

6.2.2. Проверка сопротивления изоляции

  • 6.2.2.1. Отключить газоанализатор от сети.

  • 6.2.2.2. Перевести выключатель газоанализатора в положение "ВКЛ".

    <C>

    3:

    £ Q

  • 6.2.2.3. Мегомметр с рабочим напряжением 500 В подключают между замкнутыми между собой сетевыми контактами и корпусом газоанализатора.

  • 6.2.2.4. Выдерживают под действием испытательного напряжения в течение 1 минуты и фиксируют значение сопротивления изоляции.

  • 6.2.2.5. Газоанализатор считают выдержавшим проверку, если сопротивление изоляции составляет не менее 40 МОм.

    3)

    J3

    Lj

    3)

  • 6.3. Определение метрологических характеристик

6.3.1. Общие требования

  • 6.3.1.1. Газоанализатор подготавливают к работе в соответствии с требованиями руководства по эксплуатации ЛШЮГ.413411.009 РЭ.

ЛШЮГ 413411.009 ДЛ

Лист

9

Изм.

Лист

№ докум.

Подпись

Дата

J3

Lj

3)

<c>

3:

3)

£ Q

Q e

J3

Lj

3)

3)

6.3.1.2. Перед выполнением операций поверки необходимо собрать схему, изображенную на рисунке В.1 - если ПГС приготавливают с применением генератора-разбавителя смесей в баллонах; на рисунке В.2 - если применяют готовые ПГС в баллонах; на рисунке В.3 - если ПГС получают с помощью генераторов ПГС.

6.3.1.3. Расход каждой ПГС должен быть в пределах от 0,3 до 0,5 л/мин.

6.3.1.4. Время пропускания ПГС до момента отсчета показаний должно быть не менее:

-  15 с для каналов измерения O2 и горючих газов, кроме каналов измерения горючих

газов переносных газоанализаторов с аналоговым интерфейсом и каналов измерения диоксида углерода, для которых время установления показаний не нормируется;

-   30 с для Cl2 и NO2

- 300 с для HF и HCl

-   90 с для прочих газов.

6.3.1.5. При наличии токового выхода подключить к токовому выходу амперметр. Значения измеренных концентраций в этом случае вычисляются по формулам (1) и (2) номинальной статической характеристики преобразования для 0-5 мА   С = I*k1, об.%, мг/л, мг/м3                                      (1)

для 4-20 мА C = (I-4)*k2, об.%, мг/л, мг/м3,                                    (2)

где С - концентрация измеряемого компонента;

I - значение тока по токовому выходу, мА;

k1 , k2 - удельная концентрация (об.%, мг/л, мг/м3) / мА) по компонентам в соответствии с таблицей 3.

Таблица 3

Определяемый компонент:

ki

k2

Кислород О2

7,2

2,25

Горючие газы, градуировка по:

метану CH4

0,2

0,0625

пропану C3H8

0,08

0,025

гексану C6H14

1,6

0,5

водороду Н2

0,16

0,05

оксиду углерода CO

0,48

0,15

Оксид углерода CO

24

7,5

Сероводород H2S

7,2

2,25

Диоксид серы SO2

24

7,5

Хлор Cl2

6,0

1,875

Хлористый водород HCl

4,8

1,5

Фтор F2

0,036

0,01125

Фтористый водород HF

0,6

0,1875

Аммиак NH3

144

45

Диоксид азота NO2

4,8

1,5

Диоксид углерода CO2

1,2

0,375

Лист

ЛШЮГ 413411.009 ДЛ

10

Изм.

Лист

№ докум.

Подпись

Дата

6.3.2. Проверка основной погрешности и диапазона измерений

  • 6.3.2.1. Выбрать канал измерения и подать ПГС с соответствующим определяемым компонентом в последовательности №№ 1 - 2 - 4 - 5 - 4 - 2 - 1 - 5 согласно таблицы Г.1

Приложения Г. В качестве ПГС № 1 используется ПНГ и азот особой чистоты для канала кислорода.

  • 6.3.2.2. Зафиксировать показания газоанализатора.

  • 6.3.2.3. Рассчитать:

- основную абсолютную погрешность измерения кислорода по формуле (3)

д = C - C                       (3)

i ^Ч(изм)    ^i (Действ)                                    \ ’

- основную приведенную погрешность каналов горючих газов и диоксида углерода в диапазоне от 0 до 40 % верхнего предела измерения, и по каналам токсичных газов в диапазоне от 0 до 1 ПДК находят по формуле (4)

C -C

_ i (изм)      i( Действ) 100%

(4)

Y _ С         %

Q e •S

J3

Lj

3)

<5

<6

<6

3:

£

Q rn 03

- относительную погрешность каналов горючих газов и диоксида углерода в диапазоне от 40 до 100 % верхнего предела измерения, и по каналам токсичных газов в диапазоне от 1 ПДК до верхнего предела измерений находят по формуле (5) C - C

~      i (изм)     i (Действ) 100%

c              0

i (Действ)

где Ci (изм) - показание газоанализатора, об.%, мг/л, мг/м3;

Ci (Действ) - действительное содержание определяемого компонента в ПГС, об.%, мг/л, мг/м3; С - содержание определяемого компонента, соответствующее 40% верхней границы диапазона измерений или 1 ПДК для токсичных газов, об.%, мг/л, мг/м3.

  • 6.3.2.4. Повторить п. п.6.3.2.1 - 6.3.2.3 для остальных каналов измерения.

  • 6.3.2.5. Результат поверки считается положительным, если:

- основная абсолютная погрешность измерения кислорода в пределах ±1,0 об.%;

di

(5),

- основная приведенная погрешность измерения горючих газов и диоксида углерода диапазоне 0...40 % верхней границы диапазона измерений и измерения токсичных газов

диапазоне от 0 до 1 ПДК в пределах ±25 %;

Q

e Q •ъ

3)

J3

Lj

3)

- основная относительная погрешность измерения горючих газов и диоксида углерода диапазоне 40...100 % верхней границы диапазона измерений и измерения токсичных газов диапазоне от 0 до 1 ПДК в пределах ±25 %.

6.3.3. Проверка вариации показаний

'S

Q>

c

Изм.

Лист

№ докум.

Подпись

Дата

ЛШЮГ 413411.009 ДЛ

6.3.3.1. Вариацию показаний в долях от предела допускаемой основной погрешности определяют по результатам проверки, полученным при выполнении п.6.3.2, по формуле (6)

для

канала измерения кислорода, по формуле (7) - для каналов измерения прочих газов

C - C

^б 'м

b~

(6)

(C—CL. 100 %,

. Л

действ Д

г-’           , £

у"~' z^z?i'ir,niz?

(7)

где    Сб, (См) - показания газоанализатора при подходе к точке проверки ПГС №4 со

стороны больших (меньших) значений, об.%, мг/л, мг/м3;

Ад (Лд) - пределы допускаемой основной абсолютной (относительной) погрешности измерения, об.%, мг/л, мг/м3 (%).

6.3.3.2. Результат поверки считается положительным, если вариация показаний не превышает 0,5 долей основной погрешности измерения.

6.3.4. Проверка порогов и относительной погрешности срабатывания

6.3.4.1. В газовую схему между газоанализатором и баллоном с ПГС №5 включают адаптер объемом не менее 150

см3.

с определяемым компонентом подают в соответствующий

Q e •S

J3

Lj

3)

<5

<6

<6

3:

£

Q rn 03

Q

e Q •ъ

3)

J3

Lj

3)

6.3.4.2. ПГС №5

измерительный канал с расходом 150 - 200 см3/мин и контролируют состояние световой сигнализации и показания, при которых происходит срабатывание сигнализации.

Примечания:

  • 1) Для проверки порогов срабатывания каналов кислорода, меньших 20 об.%, подают азот.

  • 2) Допускается вместо подачи ПГС№5 на датчик плавно изменять показания сигнализатора с помощью имитатора сигнала датчика, подключаемого вместо датчика и обеспечивающего изменение показаний газоанализатора во всем диапазоне показаний.

  • 3) Для проверки порогов срабатывания, равных 1 ПДК, допускается вместо подачи ПГС №5 подавать последовательно ПГС №2 и ПГС №3 в течение времени согласно п. 6.3.1.4 и контролировать установившиеся показания и состояние световой сигнализации. В этом случае п. 6.3.4.3 не выполняют, а результат поверки считают положительным, если при подаче ПГС №2 срабатывание не происходит, а при подаче ПГС №3 - происходит.

6.3.4.3. Рассчитывают относительную погрешность срабатывания по формуле (8)

C   - C

Л( б) =^са>---. 100%

i( сраб )

i( уст)

(8)

'S

Q>

c

где   Ci (сраб) - значение концентрации, при котором произошло срабатывание

сигнализации, об.%, мг/л, мг/м3;

Изм.

Лист

№ докум.

Подпись

Дата

ЛШЮГ 413411.009 ДЛ

Ci (уст) - номинальное значение установленного порога, об.%, мг/л, мг/м3

  • 6.3.4.4. Результат поверки считается положительным, если относительная погрешность срабатывания в пределах ±25% от установленного порога срабатывания.

6.3.5. Проверка времени установления показаний

  • 6.3.5.1. Проводится для всех каналов, кроме каналов горючих газов в переносных газоанализаторах, включаемых отдельной кнопкой, и каналов CO2 с дискретными

отсчетами.

  • 6.3.5.2. Отсоединить датчик от адаптера, датчик кислорода подключить к адаптеру с ПГС № 4 и зафиксировать установившееся показание концентрации: кислорода - А4, прочих газов - А1.

  • 6.3.5.3. Подать в адаптер ПГС № 5, установить датчик в адаптер и зафиксировать установившееся показание концентрации А5.

  • 6.3.5.4. Найти А0,9 и А0,1 по формулам, соответственно:

  • - для каналов кислорода А0,9 = А4 + 0,9 (А5 - А4), А0,1 = А4 + 0,1 (А5 - А4);

  • - для каналов прочих газов А0,9 = А1 + 0,9 (А5 - А1), А0,1 = А1 + 0,1 (А5 - А1).

  • 6.3.5.5.

    Отсоединить датчик от адаптера, датчик кислорода подключить к адаптеру с ПГС

№ 4.

6.3.5.6.

Q e •S

J3

Lj

3)

6.3.5.7.

6.3.5.8.

Установить датчик в адаптер, включив при этом секундомер.

Зафиксировать время Т(+), при котором показания достигнут А0,9.

Отсоединить датчик от адаптера, датчик кислорода подключить к адаптеру с ПГС

№ 4.

6.3.5.9.

Зафиксировать время Т(-), при котором показания достигнут Т0,1. 6.3.5.10.Рассчитать время установления показаний по формуле (7):

Т = Т(+) + Т(-)

Т 0,9            2 ,

(7)

<6

3:

£

Q rn 03

Q

e Q •ъ

3)

J3

Lj

3)

tS

6.3.5.11.Газоанализатор считают выдержавшим проверку, если: - Т 0,9

- Т 0,9

- Т 0,9

- Т 0,9

15 с - для каналов O2 и каналов горючих газов с цифровым интерфейсом; 30 с для Cl2 и NO2;

300 с для HF и HCl;

90 с для прочих газов.

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Положительные результаты поверки оформляются в соответствии свидетельством установленной формы или нанесением поверительного клейма в соответствии с

7.1

ПР 50.2.006

'S

Q>

c

Изм.

Лист

№ докум.

Подпись

Дата

ЛШЮГ 413411.009 ДЛ

ПР 50.2.007 в разделе «Свидетельство о приемке» РЭ.

7.2 Отрицательные результаты поверки оформляют извещением о непригодности по форме приложения 2 ПР 50.2.006.

7.3   Форма протокола поверки приведена в приложении А.

ЛШЮГ 413411.009 ДЛ

Лист

14

Изм.

Лист

№ докум.

Подпись

Дата

ПРИЛОЖЕНИЕ А

(рекомендуемое) ПРОТОКОЛ ПОВЕРКИ

3ae.N______

Дата выпуска________________

Дата поверки________________

Условия поверки:   температура окружающего воздуха К

атмосферное давление        кПа

относительная влажность %

  • 1. Результаты внешнего осмотра ____________________________

  • 2. Результаты опробования (только для стационарного исполн.)

  • - сопротивление изоляции___________ МОм

  • - пробой при проверке прочности изоляции (только при первичной поверке):

отсутствовал да                   имел место______.

  • 3. Результаты определения метрологических характеристик

    • 3.1. Определение основной погрешности, диапазона измерений и вариации

      показаний каналов кислорода и горючих газов

      № канала, (формула газа)

      № ПГС,

      Ci дейст, мг/м3 (об.%, мг/л)

      Показания Q изм,

      мг/м3 (об.%, мг/л)

      До,

      мг/м3 (об.%, мг/л)

      %

      5,

      %

      ъ, доля от осн. погр.

      1

      2

      4

      5

      4

      2

      1

      Q е

      J3

      Lj

      Э f§ tS

      Взам. инв. №

      Q

      е Q •ъ

      э

      J3

      Lj

      Э

      tS

      3.2. Определение порогов и относительной погрешности срабатывания

      № канала, (формула газа)

      Значение установленного порога

      Измеренное значение порога срабатывания

      Относительная погрешность срабатывания

5. Заключение __________________________________________________________

Поверитель:  ____________________________________

О

с:

Лист

ЛШЮГ 413411.009 ДЛ

15

Изм.

Лист

№ докум.

Подпись

Дата

ПРИЛОЖЕНИЕ Б

(справочное)

СБОРОЧНЫЙ ЧЕРТЕЖ АДАПТЕРА

Лист

ЛШЮГ 413411.009 ДЛ

16

Изм.

Лист

№ докум.

Подпись

Дата

ПРИЛОЖЕНИЕ В

(справочное)                7

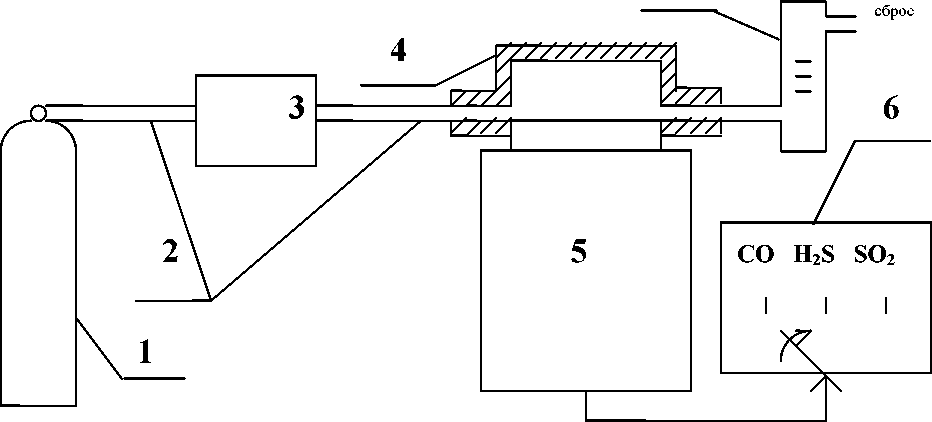

1 - баллон с ПГС; 2 - соединительные трубки; 3 - генератор- разбавитель; 4 - адаптер;

5 - блок датчиков; 6 - блок индикации с переключателем каналов измерений, 7 - ротаметр (масштабы не соблюдены)

Рис. В.1. Схема поверки каналов измерения CO, H2S, SO2, NH3, C3H8, H2, NO2.

4 6

J3

Lj

3)

<C>

3:

£ Q

3)

J3

Lj

3)

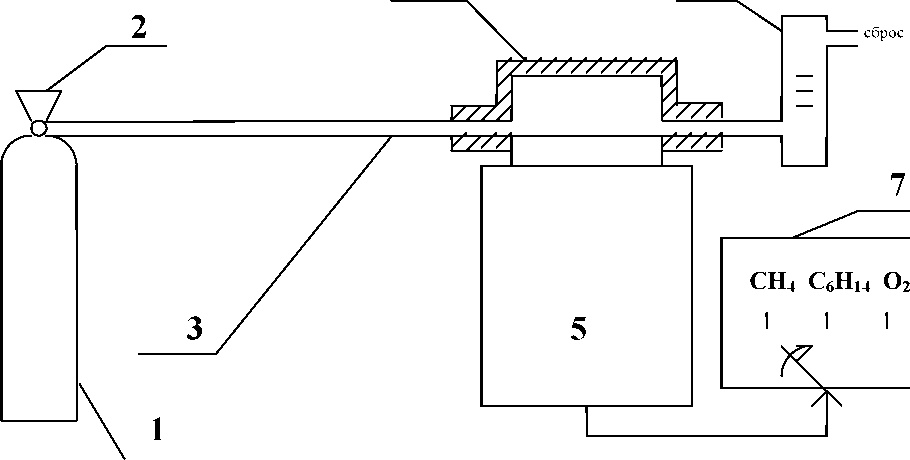

1 - баллон с ПГС; 2 - вентиль тонкой регулировки; 3- соединительные трубки; 4 -адаптер; 5 - блок датчиков; 6 - ротаметр; 7 - блок индикации с переключателем каналов измерений (масштабы не соблюдены)

Рис. В.2. Схема поверки каналов измерения CH4, C6H14, O2, CO2.

Лист

ЛШЮГ 413411.009 ДЛ

17

Изм.

Лист

№ докум.

Подпись

Дата

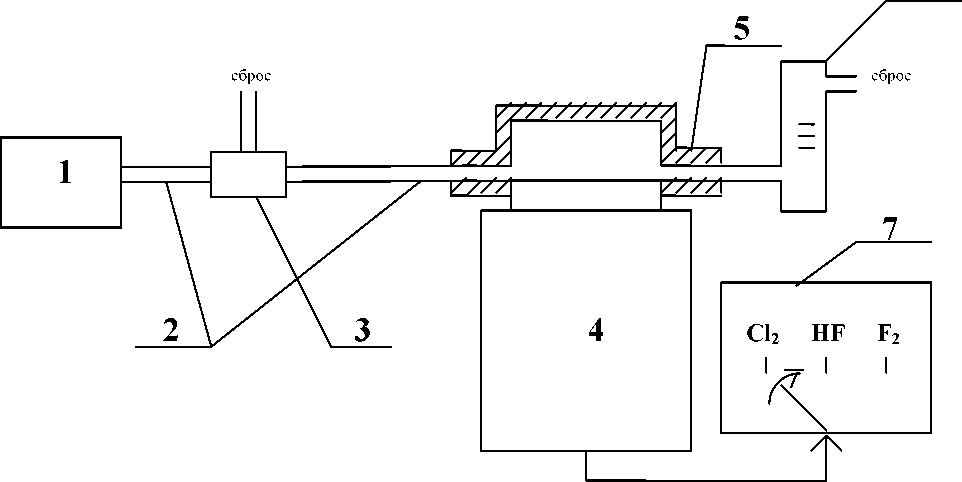

1 - генератор ПГС; 2 - соединительные трубки; 3 - узел регулировки расхода (например, тройник с винтовым зажимом); 4 - блок датчиков; 5 - адаптер; 6 - ротаметр; 7 - блок индикации с переключателем каналов измерений (масштабы не соблюдены)

Рис. В.3. Схема поверки каналов измерения Cl2, HF, F2.

Q e

J3

Uj

<C>

3:

£ Q

Q e

J3

Uj

3)

3)

к блоку индикации (см. рис. В1 - В.3)

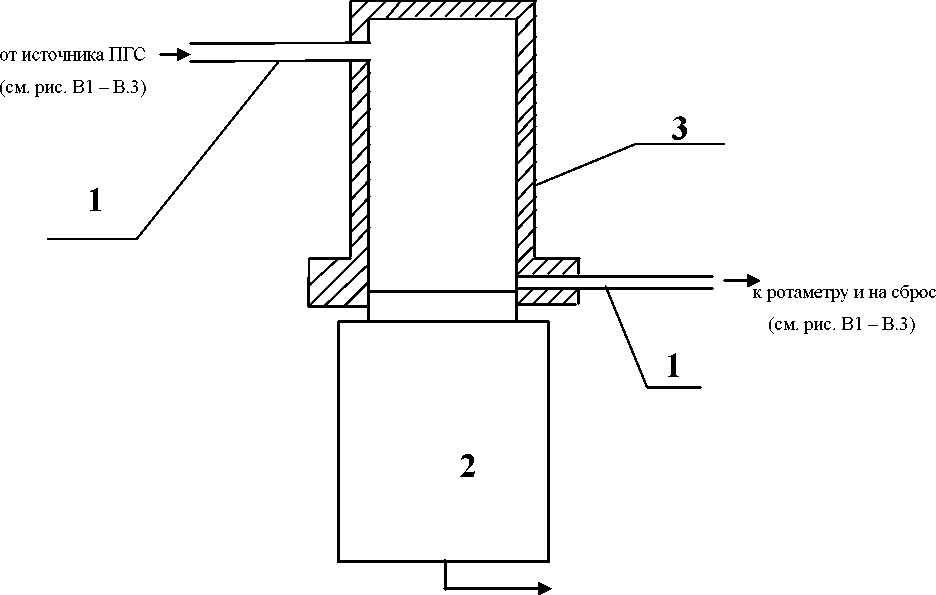

1 - соединительные трубки; 2 - блок датчиков; 3 - адаптер

Рис. В.4. Подача ПГС в адаптер при проверках срабатывания

Лист

ЛШЮГ 413411.009 ДЛ

18

Изм.

Лист

№ докум.

Подпись

Дата

3)

J3

Lj

<c>

3:

3)

3)

J3

Lj

3)

ПРИЛОЖЕНИЕ Г

(обязательное)

Таблица Г.1 - перечень измеряемых компонентов и ПГС, применяемых при поверке.

Определяемый

компонент

ПГС N2

ПГС N3 (для токс. газов, мг/м3)

ПГС N4

ПГС N5

1

2

3

5

Кислород О2

(6,0±1,0) об.%

№ 3726-87

(13±2) об.%

№ 3726-87

(28±2) об.%

№ 3726-87

Метан СН4

(0,15±0,05) об.%

№ 4446-88

(0,25±0,05) об.% № 3904-87

(0,45±0,05) об.% № 3904-87

Пропан C3H8

(0,06±0,01) об.%

№ 3967-87 и ГГС-03-03

(0,10±0,01) об.%

№ 3967-87 и ГГС-03-03

(0,18±0,02) об.% № 3967-87 и ГГС-03-03

Гексан C6H14

(0,9±0,1) мг/л

№ 5902-91

(2,0±0,2) мг/л

№ 5902-91

(3,6±0,4) мг/л

№ 5903-91

Водород H2

(0,09±0,01) об.%

№ 3951-87 и ГГС-03-03

(0,20±0,02) об.%

№ 3951-87 и ГГС-03-03

(0,36±0,04) об.%

№ 3945

Оксид углерода СО

(0,25±0,05) об.% № 3856-87

(0,60±0,06) об.%

№ 3834-87 и ГГС-03-03

(1,1±0,1) об.% № 3834-87 и ГГС-03-03

Оксид углерода СО*

(15±2) мг/м3

25 ± 3

(50±5) мг/м3

(90±10) мг/м3

Сероводород H2S*

(7,5±1) мг/м3

12,5 ± 1,5

(15±1,5) мг/м3

(27±3) мг/м3

Диоксид серы SO2*

(7,5±1) мг/м3

12,5 ± 5

(50±5) мг/м3

(90±10) мг/м3

Хлор Cl2* (переносн.)

(0,55±0,06) мг/м3

1,1 ± 0,1

(5,5±0,6) мг/м3

(11±1) мг/м3

Хлор Cl2* (стацион.)

(0,55±0,06) мг/м3

1,1 ± 0,1

(11±1) мг/м3

(22±2) мг/м3

Хлористый водород HCl*

(3,8+0,4) мг/м3

6,3 + 0,6

(10±1) мг/м3

(18+2) мг/м3

Фтор F2*

(0,023±0,003) мг/м3

0,038 ± 0,04

(0,08±0,01) мг/м3

(0,13±0,02) мг/м3

Фтористый водород HF*

(0,4±0,04) мг/м3

0,6 ± 0,06

(1,3±0,2) мг/м3

(2,2±0,3) мг/м3

Аммиак МИ3*(переносн.)

(15±2) мг/м3

25 ± 3

(50±5) мг/м3

(90±10) мг/м3

Аммиак NH3*( стацион.)

(15±2) мг/м3

25 ± 3

(250±25) мг/м3

(550±50) мг/м3

Диоксид азота NO2*

(1,5±0,2) мг/м3

2,5±0,3

(10±2) мг/м3

(18±2) мг/м3

Диоксид углерода CO2

(0,75±0,08) об.% № 3762-87

(1,25±0,13) об.% № 3767-87

(2,5±0,5) об.% № 3768-87

(4,75±0,250,5) об.%

№ 3772-87

Примечание: * - ПГС на основе CO, H2S, SO2, NH3, NO2 в воздухе получают с использованием генератора ГР 03М в комплекте с ГСО-ПГС; ПГС на основе хлора в воздухе - с использованием генератора ГХ-120; ПГС на основе HF и HCl в воздухе - с использованием установки “Микрогаз” в комплекте с ИМ-HF ИМ-HCl; ПГС на основе F2 в воздухе - с использованием генератора с контролем массовой концентрации F2 в ПГС по МВИ.

Для поверки каналов СО как токсичного газа (не как горючего) допускается использование ПГС СО/азот.

Концентрация гексана С, об. %, пересчитывается в С, мг/л, по формуле:

Смг/л = Соб.% 12,05*86/28,95 = 35,8 Соб.%

Лист

ЛШЮГ 413411.009 ДЛ

19

Изм.

Лист

№ докум.

Подпись

Дата

3)

J3

Lj

<c>

3:

3)

3)

J3

Lj

3)

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

______________________________________________Форма 2 ГОСТ 2.503-74

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов

Всего листов в докум.

№ докуме нта

Входящий № сопроводительног о документа и дата

Подп

Дата

изменен

ных

заменен

ных

новых

аннулиро ванных

Лист

ЛШЮГ 413411.009 ДЛ

20

Изм.

Лист

№ докум.

Подпись

Дата

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
