Методика поверки «ГСИ. Системы измерения наведенных токов СИНТ» (МП 021.М12-20)

УТВЕРЖДАЮ

Заместитель директора по инновациям

ФГУП «ВНИИОФИ»

Государственная система обеспечения единства измерений

«ВНИИОФИ»

С.Н. Негода

Главный научный сотрудник v, / ФГУП «ВНИИОФИ»

‘              В.Н. Крутиков

«       О 7___________2020 г.

Москва 2020

Системы измерения наведенных токов СИНТ (далее по тексту - системы СИНТ) предназначены для измерений тока в электрических цепях технических систем и объектов при воздействиях импульсных и низкочастотных электромагнитных полей. Количество измерительных каналов - 8.

Настоящая методика поверки распространяется на системы СИНТ и устанавливает методы и средства первичной и периодической поверок.

Интервал между поверками - 2 года.

2.1 При проведении первичной и периодической поверок должны быть выполнены следующие операции, указанные в таблице 1.

Таблица 1 - Операции первичной и периодической поверок

* - допускается проведение поверки для одного или нескольких каналов измерений наведенных токов в соответствии с заявлением заказчика

• 2.2 При получении отрицательных результатов при проведении любой операции поверка прекращается.

• 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 2.4 Метрологические характеристики по пунктам 8.4.1 - 8.4.3 допускается определять не в полном объеме, при этом поверка проводится по сокращенной программе. Объем поверочных работ определяется совместным решением (или по договоренности) между заказчиком и исполнителем проведения работ.

• 2.5 Системы СИНТ обеспечивают следующие метрологические характеристики:

• - диапазон измерений тока от ± 1,0-10’¹ до ± 1,0-10'¹ А;

• - пределы допускаемой относительной погрешности измерений тока ±15%;

• - максимальная длительность измеряемых сигналов тока: 10 с.

Таблица 2 - Средства для проведения первичной и периодической поверок

• 3.2 Допускается применение других средств поверки, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик поверяемого средства измерений с требуемой точностью.

• 3.3 Средства измерений, указанные в таблице 2, должны быть аттестованы (поверены) в установленном порядке.

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки и руководства по эксплуатации на систему СИНТ и средства поверки, имеющие квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328н, прошедшие обучение на право проведения поверки по требуемому виду измерений.

• 5.1 Перед началом поверки необходимо изучить руководство по эксплуатации систем СИНТ и настоящую методику поверки.

• 5.2 При проведении поверки следует соблюдать требования, установленные правилами по охране труда при эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.2013 № 328н. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям для легких физических работ.

• 5.3 Система электрического питания приборов должна быть защищена от колебаний и пиков сетевого напряжения.

• 5.4 При выполнении измерений должны соблюдаться требования, указанные в руководстве по эксплуатации системы СИНТ.

• 5.5 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

6 УСЛОВИЯ ПОВЕРКИ

6.1 При проведении поверки соблюдают следующие условия:

• 6.2 Помещение, где проводится поверка, должно быть чистым и сухим, свободным от пыли, паров кислот и щелочей.

• 6.3 В помещении, где проводится поверка, должны отсутствовать механические виб

рации, а также постоянные и переменные электрические и магнитные поля, которые могут привести к искажению результатов измерений.

• 7.1 Проверьте наличие средств поверки по таблице 2, укомплектованность их документацией и необходимыми элементами соединений.

• 7.2 Используемые средства поверки разместите, заземлите и соедините в соответствии с требованиями их технической документации.

• 7.3 Подготовку, соединение, включение и прогрев системы СИНТ и средств поверки, регистрацию показаний и другие работы по поверке произведите в соответствии с эксплуатационной документацией на указанные средства.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 Проверяют комплектность систем СИНТ.

Комплектность систем СИНТ должна соответствовать таблице 3.

Таблица 3 - Комплектность систем СИНТ

• 8.1.2 Проверяют системы СИНТ на отсутствие механических повреждений и ослаблений элементов конструкции.

• 8.1.3 Системы СИНТ признаются прошедшими операцию поверки, если не обнаружены несоответствия комплектности, механические повреждения, ослабления элементов конструкции, неисправности разъемов.

• 8.2.1 При опробовании систем СИНТ оценивают работоспособность измерительных каналов системы с целью выявления внутренних скрытых дефектов (нарушение целостности сборки), возникших при транспортировании или эксплуатации, препятствующих дальнейшей эксплуатации систем СИНТ.

• 8.2.2 Первоначально собирают источник импульсов тока.

Для этого подключают вольтметр В7-54/3 к входным измерительным клеммам первичного измерительного преобразователя тока ПИП(Т) первого канала системы СИНТ. Устанавливают на вольтметре режим измерения сопротивления постоянному току и нижний предел измерений «0,2 кОм». Проводят измерение значения сопротивления нити накаливания датчика R_m, Ом.

• 8.2.3 Из набора резистивных элементов (см. таблицу 1) подбирают согласующий резистор Rs, Ом, с таким номинальным значением сопротивления, чтобы суммарное значение сопротивления 7?_Изм.1 = (Re + Run), Ом, находилось в диапазоне от 49,5 до 50,5 Ом. Согласующий резистор устанавливают в адаптер СПА1 (см. рисунок 1), который подключают к входным контактам соединителя ПИП(Т) первого канала.

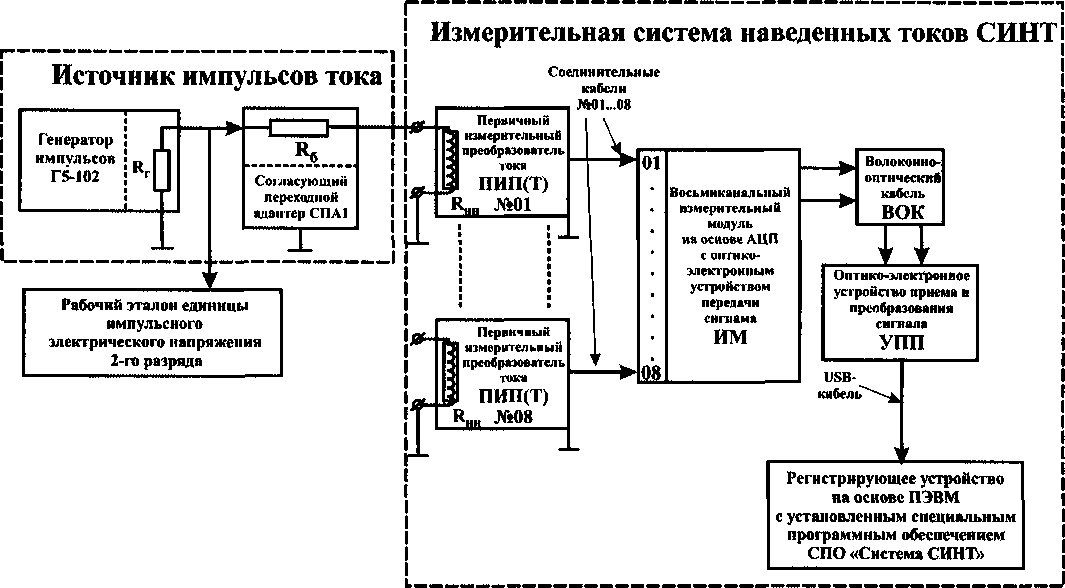

  Рисунок 1 - Схема соединений при проведении измерений системы СИНТ

Выходы ПИП(Т) с помощью соединительного кабеля из состава системы СИНТ подключают к первому входу восьмиканального измерительного модуля на основе аналого-цифрового преобразователя с оптико-электронным устройством передачи сигнала ИМ. Выход ИМ с помощью волоконно-оптического кабеля ВОК соединяют с оптико-электронного устройства приема и преобразования сигнала УПП, а его выход посредством USB кабеля подключают к ПЭВМ из состава системы СИНТ, где с помощью установленного специального программного обеспечения СПО «Система СИНТ» осуществляется регистрация, визуализация и обработка сигналов (см. рисунки 2 и 3).

Измерения

.Управление

01

64

Рисунок 2 - Интерфейс СПО «Система СИНТ»

' Гподключип,) Коэффициент [юмВ/дел ▼] [zjsl отклонения              - - ¹   1\ • /

foeP™»™”) 9            надел у]

10 мВ/дел

10 мВ/дел

Коэффициент развертки

■ 1 нс/дел

; Инструменты

; Масштабирование

Маркеры

ГСбросJ

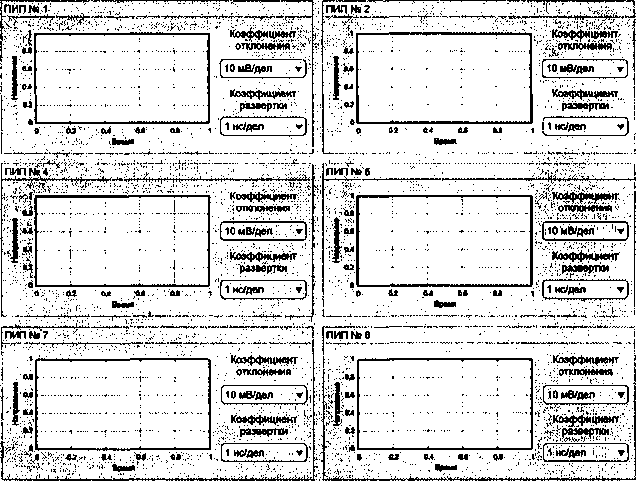

Рисунок 3 - Вкладка СПО «Система СИНТ» измерений и обработки сигналов

• 8.2.4 Подключают первый импульсный выход генератора Г5-102 в соответствии с рисунком 1 к цифровому осциллографу из состава рабочего эталона единицы импульсного электрического напряжения 2-го разряда. Подготавливают генератор для воспроизведения однократных импульсов напряжения с действующей амплитудой Угз-Ю2 порядка 1 В и длительностью Тимп равной 5 с и регистрируют импульс с указанными параметрами на экране осциллографа. Переключают импульсный выход генератора ко входу согласующему перехода СПА. С помощью СПО подготавливают ПЭВМ к регистрации и отображению двухполярных импульсов напряжения Утах, Утах, В, с амплитудой порядка ± 0,4 В, длительностью порядка 0,5 с и временем задержки Тдд.з_д порядка 5 с.

• 8.2.5 На выходе источника импульсов тока, образованного генератором импульсов Г5-102, набором резистивных элементов и адаптером СПА1 воспроизводят однократный импульс тока с амплитудой Уг5-Ю2/ Яизм.1, А, и с помощью СПО обеспечивают регистрацию импульса напряжения на экране ПЭВМ на выходе первого измерительного канала системы СИНТ.

• 8.2.6 Аналогичные работы по 8.2.2 - 8.2.5 проводят для второго - восьмого измерительных каналов системы СИНТ.

• 8.2.7 Системы СИНТ признаются прошедшими операцию поверки, если на выходе системы СИНТ для каждого из каналов на экране ПЭВМ отображаются сигналы напряжения (см. рисунок 46) С первым импульсом Итах , В, длительностью Тфрнт по уровню 0,5 от амплитуды порядка 1 с (отклик ПИП(Т) на фронт воздействующего импульса) и с вторым импульсом Pmin, В, противоположной полярности с длительностью ТспдПО уровню 0,5 от амплитуды порядка 1 с (отклик ПИП(Т) на спад воздействующего импульса), при этом длительность временного интервала задержки между фронтами указанных импульсов Тда.зд, с, соответствует длительности Тимп, с, импульса, воспроизводимого генератором и амплитуды паразитных колебаний Утах.ш, Утт.ш, В, на вершинах регистрируемых импульсов составляет не более ± 10 % ОТ величины Кпах, В.

В случае, если амплитуда паразитных колебаний на вершине регистрируемых импульсов превышает ± 10 %, принимают меры к выявлению источников электромагнитных помех и проводят работы по уменьшению их влияния на регистрирующую аппаратуру.

Иг5-Ю2 /Яизм- амплитуда входных импульсов тока, Гимн - длительность выходных импульсов тока, Ртах - амплитуда первого выходного импульса СИНТ (отклик ПИП(Т) на фронт воздействующего импульса), Pmin - амплитуда второго выходного импульса СИНТ (отклик ПИП(Т) на спад воздействующего импульса), 7ф_рНт - длительность первого выходного импульса СИНТ, T_C[W - длительность второго выходного импульса СИНТ, Тдл.зд - длительность временного интервала задержки, Vmax.iu - амплитуда шумов на уровне максимальной амплитуды, Утт.ш - амплитуда шумов на уровне минимальной амплитуды

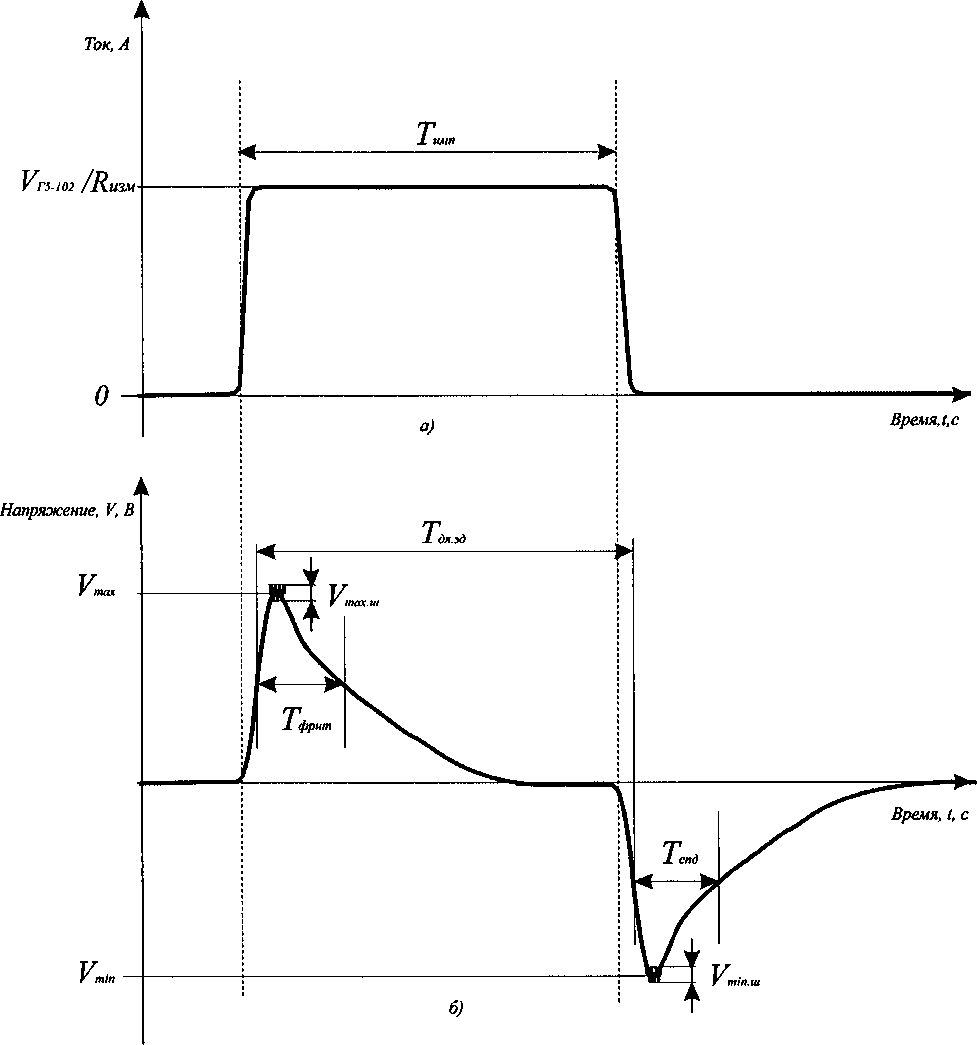

Рисунок 4 - Типовая эпюра импульсов напряжения на выходе системы СИНТ при входном импульсном сигнале тока с длительностью порядка единиц секунд

• 8.3.1 Для просмотра идентификационных данных специального программного обеспечения «Система СИНТ» в главном окне программы, в верхнем правом углу, нажимают на пункт меню «О программе», отобразится диалоговое окно, которое содержит наименование ПО, версию ПО, контрольную сумму метрологически значимой части и название организации, разработавшей ПО (см. рисунок 5).

4У О программе                                        —    □ X

Система СИНТ. Версия 1.0

Цифровой идентификатор ПО (алгоритм MD5): ес974500Ь431са5084еЬЬ982Ь12а8сес

(С) ФГУП "ВНИИОФИ", 2020

Закрыть

Рисунок 5 - Просмотр идентификационных данных программного обеспечения

• 8.3.2 Системы СИНТ считаются прошедшими операцию поверки, если идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблице 4.

Таблица 4 - Идентификационные признаки специального программного обеспечения «Система СИНТ»

• 8.4 Определение метрологических характеристик

• 8.4.1.1 Определение зависимости амплитуды выходного напряжения от входного тока (коэффициентов преобразования по току в точках рабочего диапазона)

  • 8.4.1.1.1 Первоначально проводят измерение сопротивления нити накаливания первичного измерительного преобразователя тока ПИП(Т). Проводят работы по 8.2.3 и 8.2.4 для первого измерительного канала системы СИНТ, подбирают согласующий резистор Rq, Ом, с таким номинальным значением сопротивления, чтобы суммарное значение сопротивления -КизмЛкл = (Re + Rum), Ом, находилось в диапазоне от 49,5 до 50,5 Ом и устанавливают его в адаптер СПА1. Подключают вольтметр к входу адаптера СПА1. Устанавливают на вольтметре режим измерения сопротивления постоянному току и нижний предел измерений «0,2 кОм» и проводят измерение значения сопротивления 7?_Изм.1кл, Ом.

Описанные измерения проводят десять раз и вычисляют среднее арифметическое значение ??изм.1к, Ом, по формуле

__ £j=l ^ИЗМ.1К.1                                                       /1 \ U3M.1K         п '

• 8.4.1.1.2 Подключают генератор импульсов Г5-102 (в соответствии с рисунком 1) к цифровому осциллографу из состава рабочего эталона. Подготавливают генератор для воспроизведения однократных импульсов напряжения с длительностью Т_ИМп равной 5 с и амплитудой Vn-102, В, которую определяют по формуле

1изм.1.вх ⁼ Уг5-102 / 7?изм.1к,                                          (2)

где 1изм.1.вх = 1,0-10‘³ А - нижняя граница заданного динамического диапазона входного тока.

Воспроизводят однократный импульс напряжения амплитудой Уг5-Ю2, В, на выходе генератора и с помощью цифрового осциллографа из состава рабочего эталона подтверждают установленные параметры (см. рисунок 4а).

Собирают источник импульсов тока. Для этого соединяют импульсный выход генератора со входом адаптера СПА1, воспроизводят однократный импульс тока установленной амплитудой Уг5-ю2 /7?изм.1к, А, на выходе генератора тока и с помощью СПО обеспечивают регистрацию импульса напряжения на экране ПЭВМ на выходе первого измерительного канала системы СИНТ.

Примечание - В силу физических принципов работы первичных измерительных преобразователей тока ПИП(Т) метрологические характеристики систем СИНТ не зависят от полярности измеряемых сигналов тока, которые могут быть как положительными, так и отрицательными.

• - Утах - амплитуду первого выходного импульса системы СИНТ (отклик ПИП(Т) на фронт воздействующего импульса), В;

• - Утт - амплитуду второго выходного импульса системы СИНТ (отклик ПИП(Т) на спад воздействующего импульса), В;

• - Утахли - амплитуду шумов на уровне максимальной амплитуды, В;

• - Утт.ш - амплитуду шумов на уровне минимальной амплитуды, В.

• 8.4.1.1.3 Измерения по 8.4.1.1.2 производят п = 10 раз и вычисляют средние арифметические значения И_тах, В и , В, по формулам




(3)

(4)

где Fmaxj - z-e измерение напряжения Ртах, В;

Pminj - z-e измерение напряжения У_тт, В.

Примечание - определение амплитуды шумов на уровне максимальной амплитуды К_т£кш, В, и амплитуды шумов на уровне минимальной амплитуды Утт.ш, В, проводят однократно в каждой точке динамического диапазона действующего значения входного тока.

Относительную случайную погрешность измерения напряжения, обусловленную шумами на вершинах измеряемых импульсов на выходе ПИП(Т), Онер.вер, %, определяют по формуле

• 8.4.1.1.4 Коэффициент преобразования по току в первой точке рабочего диапазона при амплитуде входного тока 1_Щм.1.вх = 1,0-10'³ А первого канала системы СИНТ определяют по формуле

К_Пр1 - ( Утах~УттУ(^' Lbm.I.bx ).

• 8.4.1.1.5 Вычисляют средние квадратические отклонения среднего арифметического (CKO) S(P_max) и S(V_min), %, измерений максимального Ртах, В, и минимального У_т™, В, значений напряжения на выходе ПИП(Т) и получают оценку СКО коэффициента преобразования S(Knpi), %, по формулам

• (7)

  100%

  r_max ’

  100%

  V min

• (8)

(9)

• 8.4.1.1.6 Доверительные границы случайной составляющей погрешности измерений коэффициента преобразования преобразователя (без учета знака), е_Кпр1, %, при доверительной вероятности Р = 0,95 и п = 10 находят по формуле

^sKnpi ⁼ 2,262• S(K_npi).                                          q о)

• 8.4.1.1.7 Повторяют измерения по 8.4.1.1.2 - 8.4.1.1.6, устанавливая последовательно следующие значения входного тока (точки рабочего диапазона): 1изм.2.вх = 2,0-10’³ А; Гизм.з.вх ^— 3,0'10³ А; 1изм.4.вх ⁼ 5,0'10³ A; 1изм.5.вх ⁼ 1,0-10² А; 1изм.б.вх ⁼ 1,5" 10² Aj 1изм.7.вх ^— 2,0-10 ² А; 1изм.8.вх ~ 3,0’10 ² А; 1изм.9.вх ⁼ 6,0’10 ² А и 1изм.10.вх ⁼ 1,0’10 1 А. При этом, амплитуду Vrs-102, В, импульсов напряжения, устанавливаемую на выходе генератора, определяют в соответствии с формулой (2).

• 8.4.1.1.8 Проводят аналогичные работы по 8.4.1.1.1 - 8.4.1.1.7 для второго - восьмого измерительных каналов системы СИНТ.

• 8.4.1.2 Системы СИНТ признаются прошедшими операцию поверки, если для первого - восьмого измерительных каналов обеспечивается диапазон измерений тока от ± 1,0-10‘³ до ± 1,0-10'¹ А.

• 8.4.2.1 Доверительные границы е_Кпр, %, случайной составляющей погрешности измерений тока (коэффициента преобразования по току в первой точке рабочего диапазона при 1изм.1.вх = 1,0 10'³ А) в предположении о нормальном распределении результатов измерений входящих величин при доверительной вероятности Р=0,95 и числе измерений п = 10 для первого измерительного канала принимаются равными значению, полученному в 8.4.1.1.6.

• 8.4.2.2 Доверительные границы 0кпр, %, неисключенной систематической составляющей погрешности измерений значения тока (коэффициента преобразования по току в первой точке рабочего диапазона при 1_ИЗм.1.вх - 1,0-10'³ А) при доверительной вероятности Р=0,95 и поправочном коэффициенте к = 1,1 в каждой точке рабочего диапазона определяют по формуле

®Кпр ⁼ 1,1 ’(®²Яизм + ©^VrS-102 + ®²нер.вер)1/³₅                             (11)

где 0т?изм - относительная погрешность измерения сопротивления вольтметра (в соответствии с технической документацией на средство измерений), %;

©vrs-102- относительная погрешность установки амплитуды импульсов напряжения на выходе генератора (в соответствии с технической документацией на средство измерений), %;

©нер.вер - относительная случайная погрешность измерения напряжения, обусловленная шумами на вершинах измеряемых импульсов на выходе ПИП(Т), определяемая по формуле (5), %.

• 8.4.2.3 Доверительные границы относительной погрешности измерений тока (коэффициента преобразования по току в первой точке рабочего диапазона при 1изм.1.вх - 1,0-10'³ А) вычисляют по полученным значениям случайной и неисключенной систематической погрешности в соответствии с ГОСТ 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов наблюдений. Основные положения» по формуле

ёкпр ⁼ К- Sz,                                      (12)

где К - коэффициент, зависящий от соотношения случайной составляющей погрешности и неисключенной систематической погрешности;

Sz - суммарное среднее квадратическое отклонение измерений тока (коэффициента преобразования по току в точках рабочего диапазона), %, определяемое по формуле

(13)

где S_& - CKO неисключенной систематической погрешности измерений тока (коэффициента преобразования по току в точках рабочего диапазона), %, вычисляемое по формуле

(14)

Коэффициент К вычисляют по формуле

^£Кпр ⁺ ®Кпр S(K_np) +s_e

• 8.4.2.4 Проводят работы по 8.4.2.1 - 8.4.2.3 и выполняют расчет относительной погрешности измерений тока (коэффициента преобразования по току) для остальных точек рабочего диапазона 1изм.2.вх = 2,0-10'³ А; Гвм.з.вх = 3,0-10'³ А; 1изм.4.вх = 5,0-10'³ А; 1изм.5.вх ⁼ 1,0-10 ² А; 1изм.б.вх ~ 1,5"10² А; 1изм.7.вх ⁼ 2,0* 10² А; 1изм.8.вх ⁼ 3,0*10А; 1изм.9.вх ~ 6,0' 10 ² А; 1изм.10.вх ⁼ 1,0*10 1 А.

• 8.4.2.5 Проводят аналогичные работы по 8.4.2.1 - 8.4.2.4 и выполняют расчет относительной погрешности измерений значения тока (коэффициента преобразования по току) для первого второго - восьмого измерительных каналов системы СИНТ.

• 8.4.2.6 Системы СИНТ признаются прошедшими операцию поверки, если для первого - восьмого измерительных каналов относительная погрешность измерений тока (коэффициента преобразования по току во всех точках рабочего диапазона) не превышают установленных пределов ±15%.

• 8.4.3.1 Проводят работы по 8.2.3 - 8.2.5 для первого измерительного канала и подготавливают генератор тока для воспроизведения однократных импульсов тока с длительностью Тимп равной 11 с и амплитудой Уг5-Ю2.а_л /^?изм.1к, А, которую определяют по формуле (2) для точки рабочего диапазона измеряемых сигналов тока, составляющей 1,0 -10’² А.

• 8.4.3.2 Воспроизводят однократный импульс на выходе генератора импульсов тока и с помощью СПО обеспечивают регистрацию импульса напряжения на экране ПЭВМ на выходе первого измерительного канала системы СИНТ. По полученной осциллограмме определяют в соответствии с рисунком 2 время задержки Тдп.зд, с.

Описанные измерения проводят десять раз и вычисляют среднее арифметическое значение максимальной длительности измеряемых сигналов тока Тдд.макс, с, по формуле

п

• 8.4.3.3 Аналогичные работы по 8.4.3.1 - 8.4.3.2 проводят для второго - восьмого измерительных каналов системы СИНТ.

• 8.4.3.4 Системы СИНТ признаются прошедшими операцию поверки, если максимальная длительность измеряемых сигналов тока для первого - восьмого измерительных каналов составляет 10 с.

• 9.1 Результаты измерений при поверке заносят в протокол (форма протокола приведена в приложении А настоящей методики поверки).

• 9.2 Системы СИНТ, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них выдается протокол (в соответствии с приложением А) и свидетельство о поверке установленной формы с указанием полученных по 8.4.1 -8.4.3 фактических значений метрологических характеристик, наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», и системы СИНТ допускают к эксплуатации.

• 9.3 При отрицательных результатах поверки системы СИНТ признаются непригодными, не допускаются к применению и на них выдается «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015.



  К.Ю. Сахаров

  О.В. Михеев

Начальник лаборатории

ФГУП «ВНИИОФИ»

Ведущий научный сотрудник

ФГУП «ВНИИОФИ»

ПРИЛОЖЕНИЕ А к Методике поверки МП 021.М12-20 «Система измерения наведенных токов СИНТ»

ПРОТОКОЛ первичной / периодической поверки от «_____»____________20___года

Средство измерений: Система измерения наведенных токов СИНТ____________________

(Наименование СИ, тип (если в состав СИ входит несколько автономных блоков то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав. №________________________ _______________________________

Заводские номера блоков

Принадлежащее__________________________________________________________

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки «ГСИ. Системы измерения наведенных токов СИНТ. Методика поверки МП 021.М12-20», утвержденной ФГУП «ВНИИОФИ» «31» июля 2020 г,_____

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов________________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:___________________________

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

• -  температура окружающего воздуха, °C

• -  относительная влажность воздуха, %, не более

• -  атмосферное давление, кПа

• -  напряжение питания сети, В

• -  частота сети, Гц

Внешний осмотр________________________________________________________.

Опробование_____________________________________________________________.

Получены результаты поверки метрологических характеристик:

Рекомендации_______________________________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители:_________________________________________________________________

подписи, ФИО, должность

¹

СРЕДСТВА ПОВЕРКИ

• 3.1 При проведении первичной и периодической поверок применяются эталоны и поверенные средства измерений, указанные в таблице 2.
