Методика поверки «Сигнализаторы загазованности сжиженным газом типа СЗ-ЗAi» (МП-152/10-2019)

OlBETCr

Гуря В.В.

УТВЕРЖДАЮ тель ЛОЕИ ТЕСТ»

Сигнализаторы загазованности сжиженным газом типа C3-3Ai

Методика поверки

МП-152/10-2019

Настоящая методика поверки распространяется на Сигнализаторы загазованности сжиженным газом типа C3-3Ai изготавливаемые ООО «ЦИТ-Плюс», г. Саратов, и устанавливает порядок и методы их первичной и периодической поверок.

Интервал между поверками - один год.

• 1.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1.

  1.3. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Таблица 1 - Операции поверки.

1.2. Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки

2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

• 3.1. Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

• 3.2.  Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

• 3.3. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 3.4. Не допускается сбрасывать ГС в атмосферу рабочих помещений.

4 Условия поверки

Таблица 3 - Условия поверки

• 5.1. Выполнить мероприятия по обеспечению условий безопасности.

• 5.2. Проверить наличие паспортов и сроки годности ГСО ПГС.

• 5.3. Выдержать поверяемые сигнализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

• 5.4 Подготовить поверяемый сигнализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

• 6.1 Внешний осмотр

• 6.1.1 При внешнем осмотре устанавливают соответствие сигнализатора следующим требованиям:

• - соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации;

• - соответствие маркировки требованиям эксплуатационной документации;

• - сигнализатор не должен иметь повреждений, влияющих на работоспособность.

• 6.1.2 Сигнализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

• 6.2 Опробование

• 6.2.1. При опробовании проверяют общее функционирование сигнализатора, для чего на сигнализатор подается электрическое питание, после чего автоматически запускается процедура тестирования. Индикатор ОТКАЗ» желтого цвета периодически включается.

По окончании процедуры тестирования сигнализатор переходит в режим контроля, индикатор ОТКАЗ» гаснет.

• 6.2.2. Результат опробования считают положительным, если:

• - во время тестирования отсутствуют сообщения об отказах (мигание или свечение индикатора «ГАЗ» красным светом);

• - после окончания времени прогрева сигнализатор переходит в режим контроля;

• - органы управления сигнализатора функционируют.

• 6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

• -  определяют номер версии (идентификационный номер) ПО сигнализатора, отображенный на этикетке на корпусе сигнализатора;

• - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа сигнализатора (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа сигнализатора (приложение к Свидетельства об утверждении типа).

• 6.4 Определение метрологических характеристик

• 6.4.1 Определение основной абсолютной погрешности срабатывания сигнализации

Определение основной погрешности срабатывания сигнализации сигнализатора проводят в следующем порядке:

• 1) Собирают схему проведения испытаний, приведенную на рисунке В.1 (приложения В);

• 2) На вход сигнализатора подают ГС (таблицы А.1. приложения А, соответственно определяемому компоненту) в последовательности № 1 - 2;

Время подачи каждой ГС - не менее утроенного предела допускаемого времени срабатывания сигнализации. Расход ГС через сигнализатор установить равным (19±1) дм³/ч;

• 3) При подаче ГС № 1, соответствующей нижнему пределу диапазона допускаемой абсолютной погрешности срабатывания сигнализаторов по уровню «Порог», в течение 45 секунд световая и звуковая сигнализация должны отсутствовать.

При подаче ГС №2, соответствующей верхнему пределу диапазона допускаемой абсолютной погрешности срабатывания сигнализаторов по уровню «Порог», в течение 15 секунд должно произойти включение световой (индикатор светится постоянно) и звуковой сигнализации (периодический - сигнал/пауза);

• 4)   Результат определения основной погрешности сигнализатора считают положительным, если выполняется указанная последовательность включений световой и звуковой сигнализаций, что означает, что основная погрешность сигнализатора не превышает пределов, указанных в таблице Б.1 приложения Б;

• 6.4.2 Определение времени срабатывания сигнализации

Определение времени срабатывания сигнализатора проводят одновременно с определением основной абсолютной погрешности по п. 6.4.1 при подаче ПГС №2 в следующем порядке:

• 1) Подать требуемую ГС через сигнализатор с расходом равным (19±1) дм³/ч, включить секундомер;

• 2) в момент срабатывания сигнализации по уровню «Порог» выключить секундомер и зафиксировать результат измерения.

Результат определения времени срабатывания сигнализатора считается положительным, если время срабатывания не превышает указанного в таблице Б.1 приложения Б.

7.1 При проведении поверки оформляют протокол результатов поверки в свободной форме. Результаты поверки оформляют в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.

• 7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению.

• 7.3 При положительных результатах поверки, сигнализатор признают годным к применению и выдают "Свидетельство о поверке".

• 7.4 Если сигнализатор по результатам поверки признан непригодным к применению, "Свидетельство о поверке" аннулируется, выписывается «Извещение о непригодности».

Приложение А

(обязательное)

Технические характеристики ГС, используемых при проведении поверки

Таблица А.1. - Технические характеристики ГС, используемых при поверке сигнализатора загазованности сжиженным газом типа C3-3Ai

Приложение Б

(рекомендуемое)

Метрологические характеристики сигнализаторов

Таблица Б.1. - Метрологические характеристики сигнализаторов загазованности сжиженным газом типа C3-3Ai

Приложение В

(обязательное)

Схема подачи ГС на сигнализатор

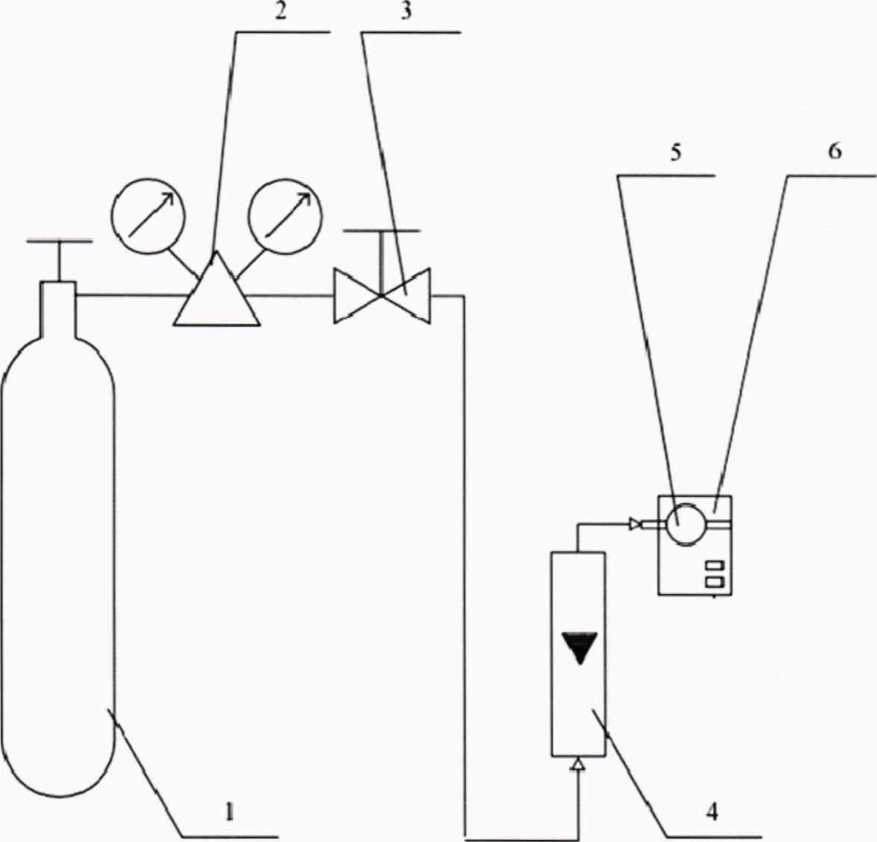

Рисунок В.1 - Рекомендуемая схема подачи ГС на вход сигнализаторов загазованности сжиженным газом типа C3-3Ai

• 1 - баллон с ГС;

• 2 - редуктор с вентилем точной регулировки (при использовании ГС в баллонах под давлением);

• 3 - вентиль точной регулировки (при использовании ГС в баллонах под давлением);

• 4 - индикатор расхода (ротаметр);

• 5 - насадка для подачи ГС;

• 6 - сигнализатор.
