МУЛЬТИМЕТРЫ МНОГОКАНАЛЬНЫЕ ПРЕЦИЗИОННЫЕ ЭЛМЕТРО-Кельвин, Метрам 514-ММП

Методика поверки

3062.000 МИ

Ииа..ЭДлода. I       Палп. ид;«:9 I ймзсммнсСУ I Ый.НоуЫ |       Падл.ндата

оТВЕР>КПАно

Руководи lejii/f......ЦИ С И Ф1УI1

«В»......МИМС»/

..................2

СОДЕРЖАНИЕ
  • 1 Операции поверки......................................

  • 2 Средства поверки.......................................

  • 3 Требования по безопасности.......................

  • 4 Условия поверки и подготовка к ней.............

  • 5 Проведение поверки...................................

  • 6 Оформление результатов поверки...............

ПРИЛОЖЕНИЕ А

Схемы подключения при поверке мультиметра

Гб н га сх

х

Е

С о с

га н га

С

X

Е СХ О с

Изм

Лист

№ докум.

Подпись

Дата

Разраб.

Клиначев

Проверил

Жестков

Н. контр.

Утвердил

Жестков

3062.000 МИ

Мультиметры многоканальные прецизионные ЭЛМЕТРО-Кельвин, Метран 514-ММП Методика поверки

Лит.

Лист

Листов

тг

2

11

ООО "ЭлМетроГрупп"

Настоящие методические указания распространяются на мультиметры многоканальные прецизионные ЭЛМЕТРО-Келывин, Метран 514-ММП (далее по тексту мультиметры), выпускаемые из производства или после ремонта, а также находящиеся в применении, и устанавливают методы и средства их первичной и периодической поверки.

Мультиметр предназначен для измерения параметров электрических сигналов (напряжение, ток, сопротивление), для измерения выходных сигналов термоэлектрических преобразователей температуры и термометров сопротивления, унифицированных токовых сигналов 0-5 мА и 4-20 мА.

Межповерочный интервал - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

Инв.№ подл. I        Подп. и дата I Взам. инв.№ I Подп. и дата I        Подп. и дата

1.1 Операции и объем поверки приведены в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр

5.1

да

да

Проверка электрической прочности и сопротивления изоляции

5.2

да

нет

Опробование

5.3

да

да

Определение основной погрешности каналов при:

  • - измерении напряжения постоянного тока;

  • - измерении силы постоянного тока;

  • - измерении сопротивления постоянному току;

  • - измерении сигналов от термопар и термопреобразователей.

Проверка идентичности метрологических характеристик каналов.

5.4

да

Да

Примечание - Поверку мультиметров, используемых для работы на меньшем количестве диапазонов измерений, допускается производить по применяемым диапа-зонам измерений.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны применяться средства измерений и вспомогательное оборудование, приведенные в таблице 2.

    Изм

    Лист

    № докум.

    Подпись

    Дата

    3062.000 МИ

Таблица 2

Наименование

Тип

Требуемые технические характеристики

Калибратор многофункциональный

Agilent 3458А

Основная погрешность воспроизведения:

- диапазон 220 мВ: ± (8-10'6 X + 0,3 мкВ) -диапазон 1,0 В:      ± (8-10'6 X + 0,5 мкВ)

Калибратор портативный     много

функциональный

Метран 510-ПКМ класс Б

Основная погрешность воспроизведения: 0-1,1 В             ±(15-10'5Х +0,25 мВ)

0-25 мА            ±(15-10'5 X + 1 мкА)

Мера электрического сопротивления

МС 3006

Сопротивление 50 Ом; 100 Ом; 200 Ом; 400 Ом; 500 Ом, 1 кОм; 2 кОм.

Класс точности 0,001

Примечания

  • 1 Допускается применять другие эталонные средства измерений, с техническими характеристиками не хуже указанных выше.

  • 2 X - значение измеряемой величины.

  • 2.2 Все средства измерений должны быть поверены и иметь действующие свидетельства о поверке (аттестации) или оттиски поверительных клейм.

    Инв.№ подл. |        Подл, и дата | Взам. инв.№ I Подп. и дата I        Подп. и дата

3 ТРЕБОВАНИЯ ПО БЕЗОПАСНОСТИ
  • 3.1 При проведении поверки следует соблюдать требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей », указаниями по технике безопасности, приведенными в эксплуатационной документации на поверяемый мультиметр и на эталонные средства измерений.

  • 3.2 К проведению поверки допускаются лица, изучившие настоящую инструкцию и эксплуатационную документацию на мультиметр и прошедшие инструктаж по технике безопасности.

4 Условия поверки и подготовка к ней
  • 4.1 При проведении поверки мультиметра должны соблюдаться следующие условия:

  • - температура окружающего воздуха (20 ± 2) °C;

  • - относительная влажность воздуха от 30 до 80 %;

  • - атмосферное давление от 84 до 106,7 к Па (от 630 до 800 мм рт. ст.);

  • - отсутствие тряски, ударов и вибрации.

  • 4.2 При проведении поверки мультиметра должны соблюдаться следующие требования:

  • - все подключения должны осуществляться только с помощью разъемов из комплектации мультиметра;

  • - при работе и измерениях, связанных с контролем малых уровней и приращений напряжения, необходимо соблюдать меры, обеспечивающие минимизацию термоконтактных ЭДС;

  • - не подвергать мультиметр воздействию тепловых потоков воздуха и тепловых ударов;

  • - избегать соприкосновения зажимов, соединений и выводов кабелей с нагретыми предметами и с руками, а если это произошло, то перед измерениями необходимо выдержать паузу 2 -3 мин.

  • 4.3 Перед проведением периодической поверки необходимо:

    Изм

    Лист

    № докум.

    Подпись

    Дата

    3062.000 МИ

    Инв.№ подл. I        Подп. и дата I Взам. инв.№ I Подп. и дата I        Подп. и дата

  • - проверить наличие в паспорте необходимых записей, подписей и удостоверяющих печатей;

  • - проверить наличие действующих свидетельств о метрологической поверке средств измерений, используемых при поверке мультиметра;

  • - подготовить средства измерений к работе в соответствии с их эксплуатационной документацией.

  • 4.4 Определение метрологических характеристик мультиметра проводить не ранее, чем через 30 мин после его включения.

  • 5 ПРОВЕДЕНИЕ ПОВЕРКИ

5.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

  • - соответствие маркировки (обозначение и зав. №) эксплуатационной документации (паспорту);

  • - отсутствие механических повреждений (вмятин, трещин и других повреждений);

  • - наличие пломб и клейм.

5.2 Проверка электрической прочности и сопротивления изоляции
  • 5.2.1 Проверку электрической прочности изоляции между электрическими цепями производят при замкнутых между собой выводах каналов, интерфейса и контактом заземления относительно цепей питания 220 В, с помощью установки, позволяющей плавно повышать испытательное напряжение от нуля до 1500 В (среднеквадратическое значение), со скоростью, допускающей возможность отсчета показаний вольтметра, но не более чем за 30с.

Изоляцию выдерживают под воздействием испытательного напряжения в течении 1 мин. Затем напряжение снижают до нуля, после чего испытательную установку отключают.

Примечание - Относительная погрешность измерения испытательного напряжения не должна превышать ±5%.

Мультиметр считается выдержавшим испытание, если во время испытания не произошло пробоя или перекрытия изоляции.

  • 3.4.2.2 Проверку электрического сопротивления изоляции между электрическими цепями при НКУ производят при замкнутых между собой выводах каналов, интерфейса и контактом заземления относительно цепей питания 220 В с помощью мегомметра (или любого другого аналогичного устройства) с напряжением постоянного тока 500 В.

Отсчёт показаний производится по истечении 1 минуты после подачи напряжения.

Мультиметр считается выдержавшим испытание, если величина измеренного сопротивления не менее 20 МОм.

5.3 Опробование
  • 5.3.1 Включить мультиметр. Выйти из режима измерения, отобразившемся на ЖКИ, и зайти в меню, нажав клавишу “ВВОД”. Выбрать канал измерения, произвести настройку его параметров.

  • 5.3.2 Для опробования работоспособности мультиметра в режиме измерения, подать на ранее настроенный канал (согласно схеме электрических соединений) плавно изменяющийся сигнал. Убедиться, что на ЖКИ отобразился каждый из предусмотренных символов, а индицируемое значение величины ориентировочно совпадает с измеряемой величиной.

    3062.000 МИ

    Лист

    5

    Изм

    Лист

    № докум.

    Подпись

    Дата

    Инв.№ подл. |        Подп. и дата Г Взам. инв.№ I Подп. и дата I        Подп. и дата

5.4 Определение основной погрешности мультиметра
  • 5.4.1 Определение основной погрешности измерения напряжения, силы постоянного тока и сопротивления постоянному току.

Определение основной погрешности измерения параметров проводить в каждом диапазоне измерения параметров, приведенных в таблице 1 руководства по эксплуатации 3062.000 РЭ в точках, соответствующих:

  • - 0%, 25%, 50%, 75%, 100% от диапазона измерения параметра - для напряжения и силы постоянного тока;

  • - 0, 50, 100, 200, 400, 500, 1000, 2000 Ом - для сопротивления постоянному току.

  • 5.4.2 При определении основной погрешности измерения напряжения и сопротивления постоянному току для каждой поверяемой точки проводить следующие операции:

  • 1) Подключить мультиметр в соответствии со схемой, приведенной в приложении А.

  • 2) Подать на соответствующий измерительный вход канала мультиметра, эталонное значение измеряемого параметра, равное значению поверяемой точки.

  • 3) Зарегистрировать показание мультиметра, измеряющего заданный параметр.

  • 4) Определить основную погрешность измерения задаваемого параметра А Дизм по формуле:

АД ИЗМ ” Дк ИЗМ “ Дном ,                (5.1)

где Дкизм- значение параметра, измеренное мультиметром;

Дном - значение параметра, измеренное эталонным прибором.

  • 5.4.3 Определение основной погрешности измерения силы постоянного тока проводится следующим образом:

Калибратор тока Р1 используется для задания тока через измерительную цепь поверяемого мультиметра и меру сопротивления R0.

Измеритель постоянного напряжения Р2 (Agilent 3458А) совместно с мерой сопротивления R0 используется для измерения силы тока с которым осуществляется сравнение.

Подготовить к работе приборы, входящие в состав схемы.

Собрать схему.

Снятие метрологических характеристик в конкретной точке методом сравнения выполнять следующим образом:

  • - установить на выходе калибратора Р1 требуемую величину тока;

  • - с помощью вольтметра Р2 измерить падение напряжения на образцовой катушке с требуемой точностью;

Ur
  • - рассчитать действительное значение тока по формуле I = тг- ,

R0

где Ur - измеренное напряжение;

R0 - номинал катушки сопротивления.

  • - считать показания тока In с поверяемого мультиметра;

  • - вычислить отклонение показаний по формуле: Al= 11 - In |.

Результат считается положительным, если основная погрешность AI и А Дизм не превышают допускаемых значений погрешности, указанных в РЭ.

Если это условие не выполняется хотя бы в одной точке, то проводят дополнительное сличение на точках несоответствия. Если при этом основная погрешность

3062.000 МИ

Лист

6

Изм

Лист

№ докум.

Подпись

Дата

Инв.№ подл. I        Подл, и дата I Взам. инв.№ I Подл, и дата |        Подл, и дата

не превышает допускаемых значений, мультиметр считается годным, в противном случае его бракуют.

  • 5.4.4 Проверка идентичности метрологических характеристик каналов. Проводится для всех каналов измерения сопротивления в точках 400 и 2000 Ом.

Подключить мультиметр в соответствии со схемой, приведенной на рис. А.З. Произвести измерение сопротивлений для каждого канала.

Результат считается положительным, если разница показаний относительно канала, выбранного в п.5.4.1, для измерения сопротивления, не превышает половины допускаемого значения погрешности в соответствующей точке, указанного в РЭ.

Если это условие не выполняется хотя бы в одной точке, то проводят дополнительное сличение на точках несоответствия. Если при этом основная погрешность не превышает допускаемых значений, мультиметр считается годным, в противном случае его бракуют.

  • 5.4.5 Определение основной погрешности измерения выходных сигналов термопар и термопреобразователей.

Поверка термопар проводится при ручном методе компенсации холодного спая термопары и температуре холодного спая равной нулю.

Определение погрешности проводить в пяти точках, равномерно распределенных в каждом поверяемом диапазоне измерений для каждого типа термопар по НСХ перечисленным в меню калибратора и удовлетворяющим требованиям ГОСТ Р 8.585-2001, и в четырех точках для одного типа термопреобразователей сопротивления по НСХ ГОСТ 6651-2009.

При определении основной погрешности измерения сигналов от термопар и термопреобразователей для каждой поверяемой точки проводить следующие операции:

  • 1) Подключить мультиметр в соответствии со схемой, приведенной в приложении А.

  • 2) Установить на эталонном приборе значение напряжения (для термопар) или значение сопротивления (для термопреобразователей), соответствующее поверяемой точке.

  • 3) Зарегистрировать показание мультиметра.

  • 4) Определить основную погрешность каналов измерения сигналов от термопар или термопреобразователей А Тизм по формуле:

А Тизм = Тк изм — ТНом >                  (5-4)

где ТцЗМ- значение сигнала, измеренное мультиметром;

Тном - значение сигнала, соответствующее установленной величине напряжения или сопротивления по эталонному прибору в поверяемой точке.

Результат считается положительным, если основная погрешность измерения сигналов от термопар и термопреобразователей А Тизм находится в пределах, приведенных в таблицах 2 и 3 руководства по эксплуатации 3062.000 РЭ.

Если это условие не выполняется хотя бы в одной точке, то мультиметр бракуется.

6 Оформление результатов поверки
  • 6.1 Положительные результаты поверки мультиметров оформляют свидетельством о государственной поверке установленной формы по ПР 50.2.006-94.

  • 6.2 При отрицательных результатах поверки, мультиметры не допускаются к применению до выяснения причин неисправностей и их устранения.

После устранения обнаруженных неисправностей проводят повторную поверку, результаты повторной поверки - окончательные.

3062.000 МИ

Лист

7

^зм

Лист

№ докум.

Подпись

Дата

ПРИЛОЖЕНИЕ А

(Обязательное)

Схемы подключения при поверке мультиметра

pi

* +и

Кабель КТС         Кабель КТУ

Инв.№ подл. I        Подп. и дата I Взам. инв.№ I Подл, и дата I        Подл, и дата

Р1 - калибратор напряжения (Метран 510-ПКМ);

Р2 - измеритель постоянного напряжения (Agilent 3458А) используется для сличения;

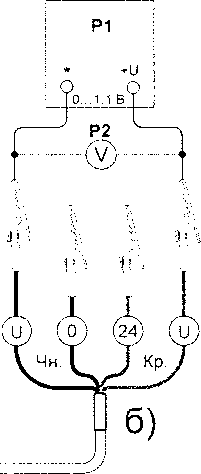

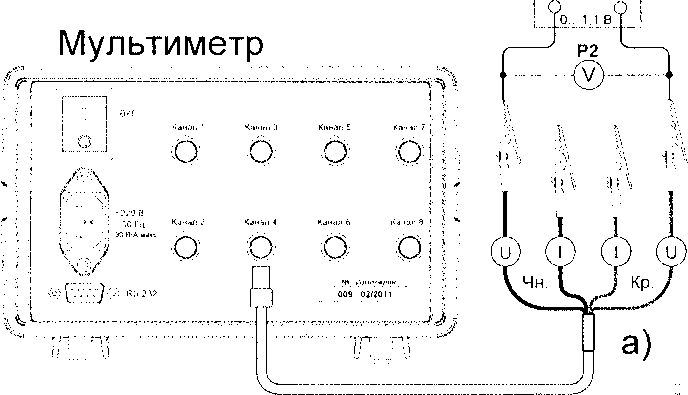

Рисунок А.1 - Схема подключения мультиметра при определении основной погрешности измерения напряжения и сигнала отТП:

а) подключение через кабель КТС;

Р1 - калибратор постоянного тока;

Р2 - измеритель постоянного напряжения (Agilent 3458А);

R0 - образцовая катушка (100 Ом).

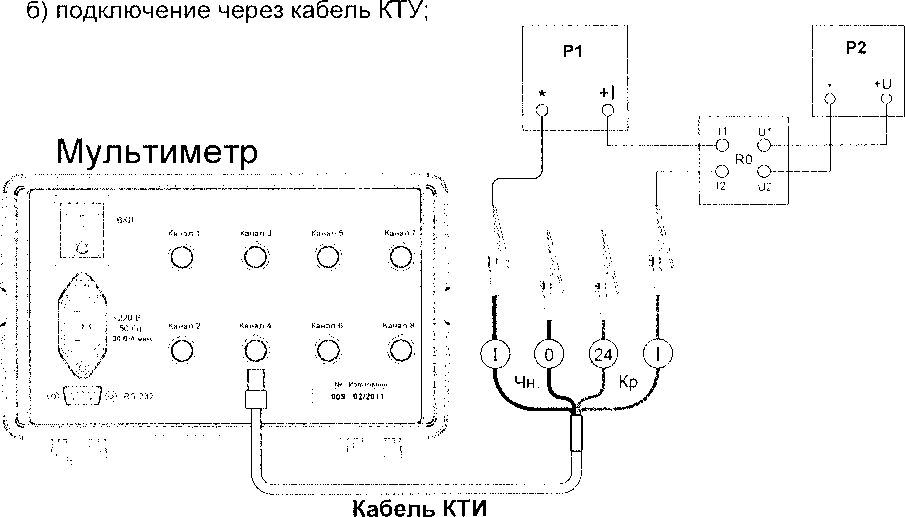

Рисунок А.2 - Схема подключения мультиметра при определении основной

погрешности при измерении тока.

3062.000 МИ

Лист

8

Лзм

Лист

№ докум.

Подпись

Дата

Продолжение приложения А

Мультиметр
Кабель КТС

R0 - образцовая катушка 50 Ом; 100 Ом; 200 Ом; 400 Ом; 500 Ом; 1 кОм; 2 кОм.

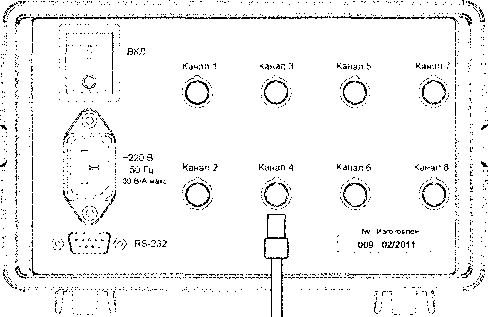

Рисунок А.З - Схема подключения мультиметра при определении основной погрешности при измерении сопротивления, сигнала от ТС.
