Методика поверки «ГСИ.Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-20000» (МП 0002-2019)

Общество с ограниченной ответственностью «МетроКонТ»

ft

1 *

Директор <МетроКон Г» Е.Ю. Трифонов <(22» июля 2019 г.

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-20000

Казань 2019 г.

• 3 ВВЕДЕНА ВПЕРВЫЕ

Стр.

• 1 Область применения

• 2 Нормативные ссылки

• 3 Термины и определения

• 4 Метод поверки

• 5 Операции поверки

• 6 Средства поверки

• 7 Требования безопасности

• 8 Условия поверки

• 9 Подготовка к поверке

• 10 Проведение поверки резервуара

  • 10.1 Внешний осмотр

  • 10.2 Измерения базовой высоты резервуара

  • 10.3 Определение внутренних диаметров поясов резервуара

  • 10.4 Измерения высот поясов резервуара

  • 10.5 Определение параметров «мертвой» полости резервуара

    • 10.5.1 Измерение объема неровностей днища

    • 10.5.2 Измерение высоты «мертвой» полости

    • 10.5.3 Измерение координаты точки касания днища грузом рулетки

  • 10.6 Определение объемов внутренних деталей

• 11 Обработка результатов измерений и составление градуировочной таблицы

  • 11.1 Обработка результатов измерений

  • 11.2 Составление градуировочной таблицы резервуара

• 12 Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

БИБЛИОГРАФИЯ

ИНСТРУКЦИЯ

Государственная система обеспечения единства

измерений

ГОСТ 30852.9—2002 Электрооборудование взрывозащищенное. Часть 10. Классификация взрывоопасных зон;

ГОСТ 30852.11—2002 Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным зазорам и минимальным воспламеняющим токам.

• 3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

• 3.1     резервуар стальной вертикальный цилиндрический теплоизолированный: Стационарная мера вместимости, наружная поверхность которой покрыта слоем теплоизоляции, с индивидуальной градуировочной таблицей, предназначенная для приема, хранения и отпуска, измерения объема и массы нефти и нефтепродуктов совместно со средствами измерений уровня, плотности и температуры.

• 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 °C.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема нефти и нефтепродукта в нем.

• 3.3 градуировка: Операция поверки по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

• 3.4 вместительность резервуара: Внутренний объем резервуара с учетом объема внутренних деталей, который может быть наполнен нефтью и нефтепродуктом до определенного уровня.

• 3.5  номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

• 3.6  действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

• 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

• 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

• 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня нефти и нефтепродукта в резервуаре.

• 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

• 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

3.12 геометрический метод поверки: Метод поверки, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

• 4 МЕТОД ПОВЕРКИ

Поверку резервуара проводят геометрическим методом.

• 4.1 При поверке резервуара вместимость первого пояса резервуара определяют по результатам измерений внутреннего диаметра с применением электронного тахеометра и высоты первого пояса.

• 4.2 Вместимость вышестоящих поясов определяют по результатам измерений внутренних радиусов и высот поясов.

• 4.3  Поверку резервуаров проводят юридические лица и индивидуальные предприниматели (далее - организация) аккредитованные в соответствующем порядке на право проведения поверки.

• 4.4 Устанавливают следующие виды поверок резервуара:

• - первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

• - периодическую - по истечении срока интервала между поверками;

• - внеочередную поверку - проводят при изменении значений базовой высоты резервуара более чем на 0,1 % по результатам ежегодных её измерений.

• 4.5 Интервал между поверками составляет 5 лет.

• 5 ОПЕРАЦИИ ПОВЕРКИ

  • 5.1 При проведении поверки резервуара должны быть выполнены операции, указанные в таблице 1

    Т а	5 л и ц а 1
    № п/п	Наименование операции	Номер пункта Инструкции
    1	Внешний осмотр	10.1
    2	Измерение базовой высоты	10.2
    3	Определение внутренних диаметров поясов резервуара	10.3
    4	Измерения высот поясов резервуара	10.4
    5	Определение параметров «мертвой» полости резервуара	10.5
    6	Определение объемов внутренних деталей	10.6

• 6 СРЕДСТВА ПОВЕРКИ

• 6.1.1   При поверке резервуара применяют следующие основные и вспомогательные средства поверки:

• 6.1.1.1 Рулетку измерительную 2-го класса точности с диапазоном измерений от О до 50 м по ГОСТ 7502.

• 6.1.1.2 Рулетку измерительную 2-го класса точности с грузом диапазоном измерений от 0 до 30 м по ГОСТ 7502.

• 6.1.1.3 Тахеометр электронный Nikon NPR-332 по [1].

• 6.1.1.4 Термометр с ценой деления 0,1 °C и диапазоном измерений от 0 до плюс 50 °C по ГОСТ 28498.

• 6.1.1.5 Анализатор-течеискатель типа АНТ-ЗМ по [2].

• 6.1.2 Вспомогательные средства поверки: мел, шпатель, щетки (металлические), микрокалькулятор, веха телескопическая с призменным отражателем.

• 6.1.3 Рабочие эталоны должны быть аттестованы в соответствии с действующим законодательством.

• 6.1.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики.

6.2.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 2.

Таблица 2

• 6.2.2 При соблюдении указанных в таблице 2 пределов допускаемой погрешности измерений, относительная погрешность определения вместимости резервуаров не превышает: ±0,10 %.

• 7 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 7.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации, и других лиц (при необходимости), аттестованных в области промышленной безопасности в соответствии с действующим законодательством.

  • 7.2 К поверке резервуара допускают лиц, изучивших настоящую рекомендацию, техническую документацию на резервуар и его конструкцию, средства поверки и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004, по промышленной безопасности в соответствии с РД-03-20.

  • 7.3 Лица, проводящие поверку резервуара, используют спецодежду - костюмы по ГОСТ 12.4.310, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010.

  • 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи и внутри резервуара на высоте 2000 мм, не должна превышать 300 мг/м³-по ГОСТ 12.1.005-88.

  • 7.5  Измерения параметров резервуара во время грозы категорически запрещены.

  • 7.6 Перед началом поверки резервуара проверяют исправность:

• - лестниц с поручнями и подножками;

• - помостов с ограждениями.

• 7.7 В процессе измерений параметров резервуара обеспечивают двух или трехкратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

• 7.8 Продолжительность работы внутри резервуара не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

• 8 УСЛОВИЯ ПОВЕРКИ

  • 8.1 При поверке соблюдают следующие условия:

    • 8.1.1 Измерения параметров резервуара проводят изнутри его.

    • 8.1.2 Для проведения измерений параметров резервуара его освобождают от остатков нефти и нефтепродукта, зачищают, пропаривают (при необходимости), промывают и вентилируют.

    • 8.1.3 Температура окружающего воздуха и воздуха внутри резервуара (20 ± 15)°С.

    • 8.1.4  При проведении периодической поверки допускается использовать результаты измерений вместимости «мертвой» полости, полученные ранее, и вносить их в таблицу Б.7 приложения Б, если изменение базовой высоты резервуара по сравнению с результатами её измерений в предыдущей поверке составляет не более 0,1 %.

• 9 ПОДГОТОВКА К ПОВЕРКЕ

  • 9.1 При подготовке к поверке проводят следующие работы:

    • 9.1.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства поверки.

    • 9.1.2  Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

    • 9.1.3 Штатив тахеометра приводят в рабочее положение, устанавливают на него тахеометр, проводят необходимые операции к подготовки к работе, в соответствии с руководством по эксплуатации. Для удобства выполнения измерений рекомендуемая высота установки: 1650 - 1750 мм от днища резервуара до визирной линии тахеометра.

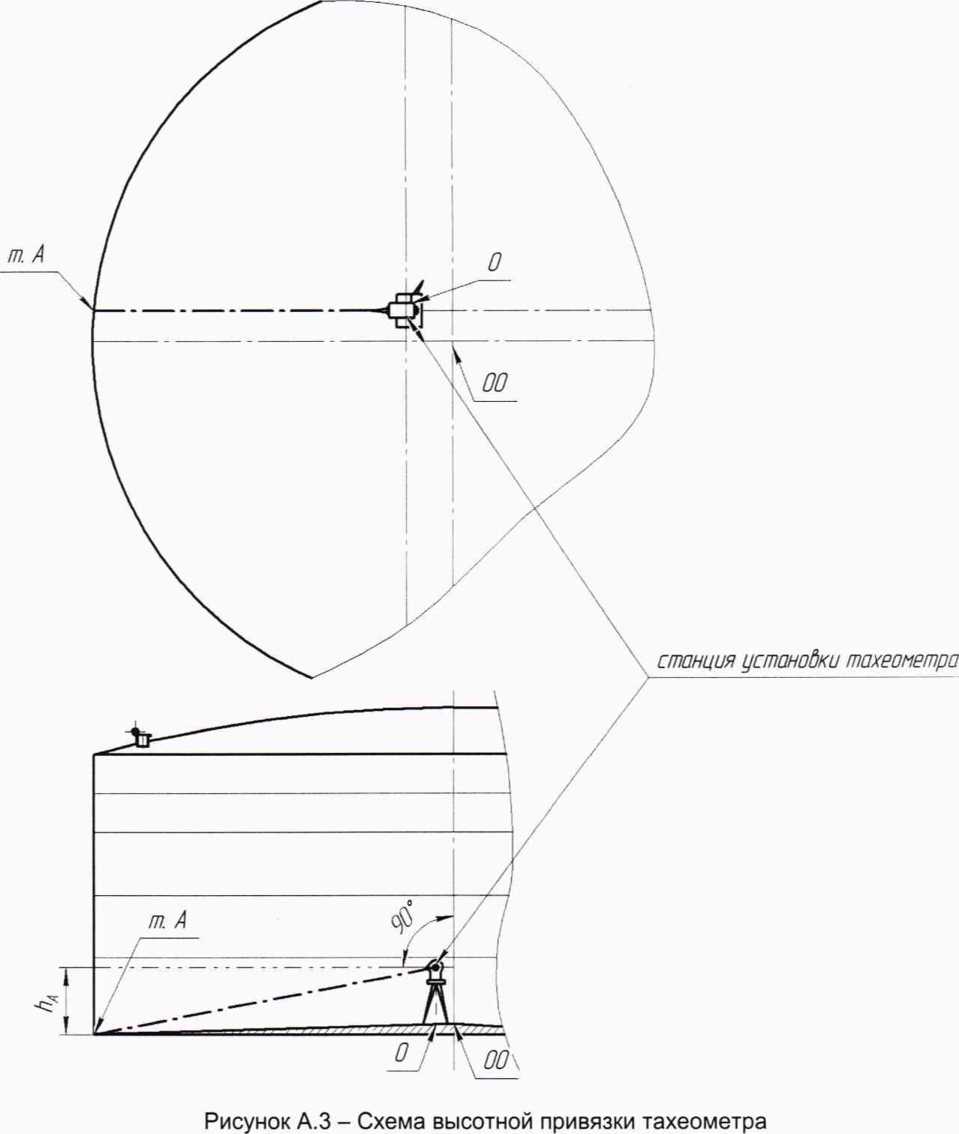

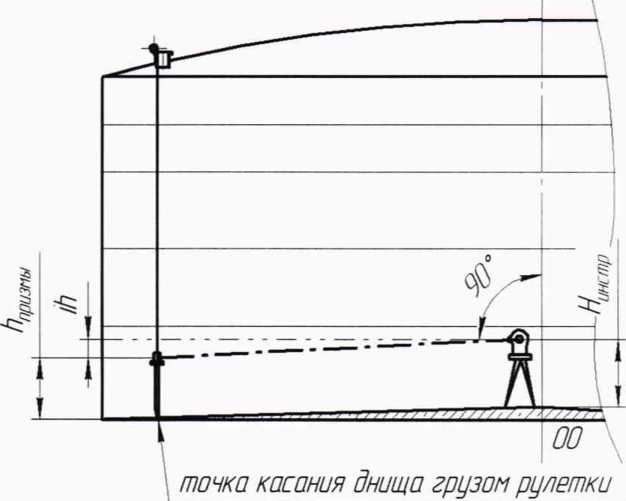

    • 9.1.4 Проводят высотную привязку установки тахеометра, для этого:

а) опускают измерительную рулетку с грузом через измерительный люк до точки касания днища грузом рулетки и фиксируют её мелом;

б) устанавливают тахеометр в области центра резервуара, при этом место установки выбирают с учетом стабильного позиционирования прибора (отсутствие хлопуна);

в) тахеометр горизонтируют, с помощью триггеров в соответствии с его технической документацией. Выбирают режим измерений тахеометра HD-h-HZ. Величину горизонтального угла устанавливают Hz = 0°00 00 ;

г) направляют визир оптической трубы тахеометра (далее - визир тахеометра) по нормали к цилиндрической стенке резервуара в место пересечения днища и стенки (точка А приложение А, рисунок А.З);

д) измеряют расстояние h_A и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента (приложение А, рисунок А.З);

е) повторно снимая показания h_A, проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 ; /7 = 0.

• 9.1.5 В программном обеспечении тахеометра формируют файл записи данных измерений.

• 10 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА

10.1 Внешний осмотр

• 10.1.1 При внешнем осмотре резервуара проверяют:

• -  состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

• - наличие необходимой арматуры и оборудования;

• - исправность лестниц и перил;

• - состояние днища резервуара (отсутствие бугров, ям);

• - чистоту внутренней поверхности резервуара;

• - отсутствие деформации стенок резервуара, препятствующих проведению измерений параметров резервуара.

• 10.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки резервуара.

10.2 Измерения базовой высоты резервуара

• 10.2.1 Базовую высоту резервуара А7_б измеряют измерительной рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм (приложение А, рисунок А.2).

В точке касания днища грузом рулетки проводят мелом отметку на днище резервуара.

• 10.2.2 Результаты измерений базовой высоты Н_б с указанием места отсчета вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

• 10.2.3 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия -владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров.

При ежегодных измерениях базовой высоты резервуара резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее. При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

10.3 Определение внутренних диаметров поясов резервуара

• 10.3.1 Определение внутренних диаметров поясов проводят с применением тахеометра по 5.2.1.4. Внутренне диаметры поясов резервуара D> определяют по результатам измерений радиусов на 12 образующих в каждом поясе резервуара.

Тахеометр устанавливают в режим измерений «SD-Hz-Vz».

Измерение резервуара проводят:

а) для первого пояса - в верхнем сечении;

б) для вышестоящих поясов - в нижнем и верхнем сечениях.

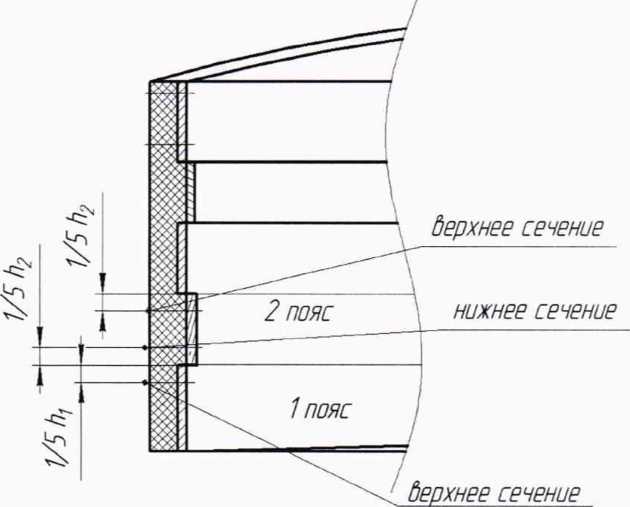

Нижнее и верхнее сечения находятся в плоскости отходящих от сварного шва на величину равную 1/5 высоты пояса (приложение А, рисунок А.4).

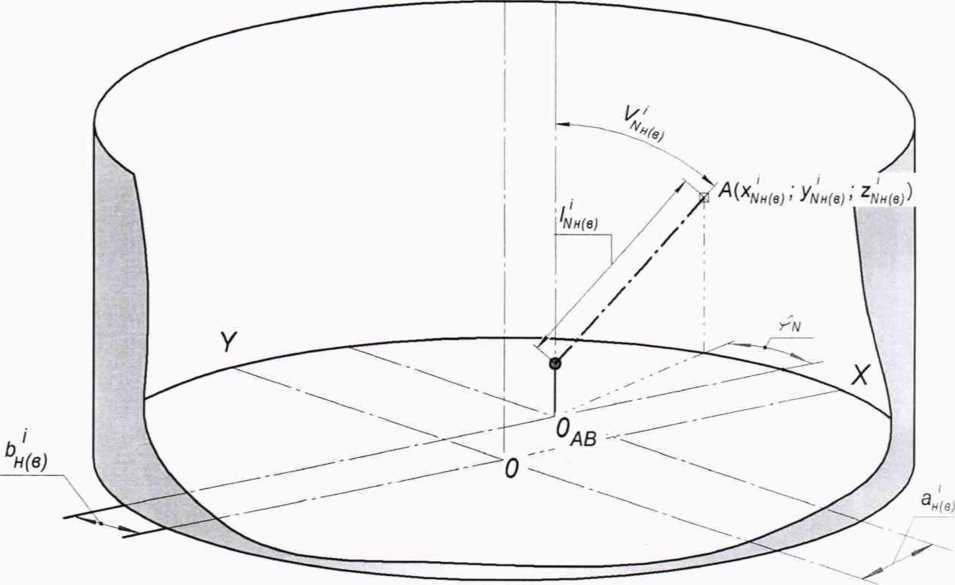

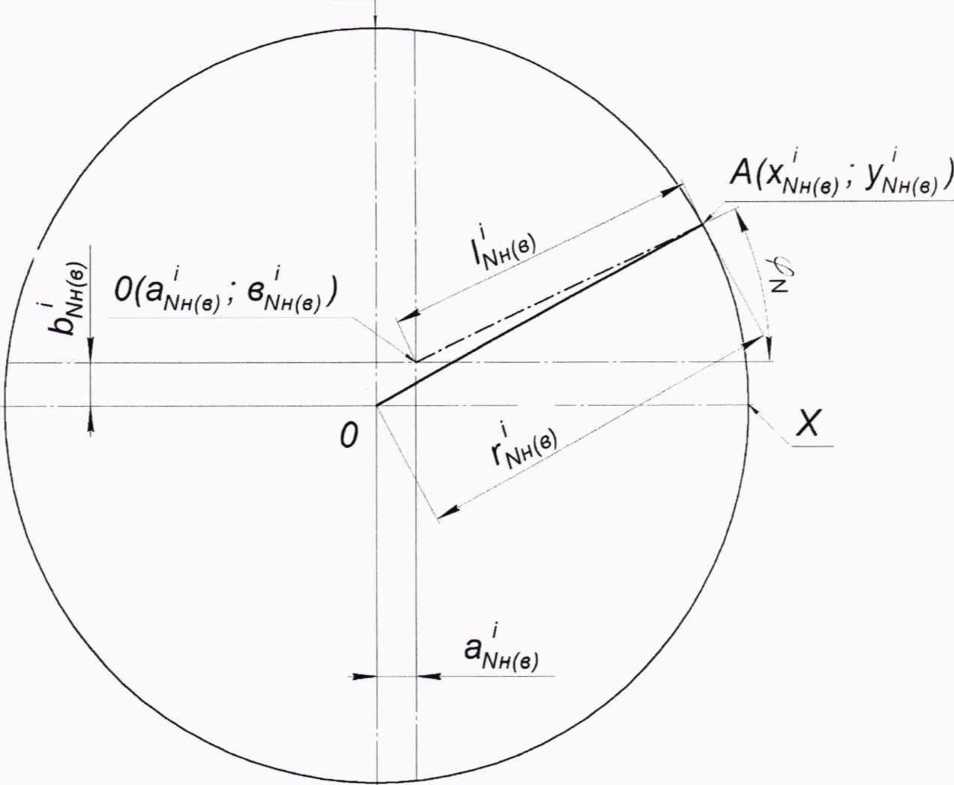

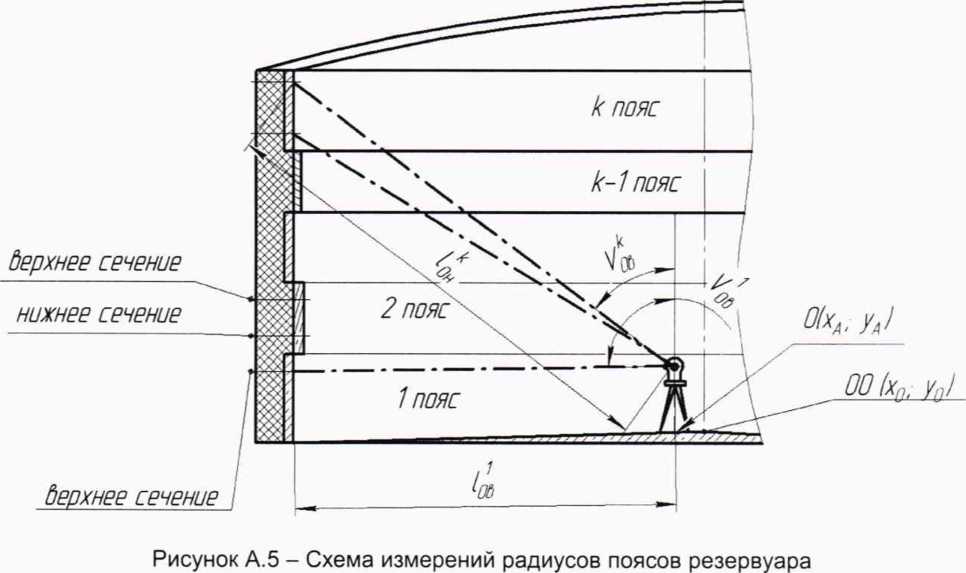

• 10.3.2  Измерение радиусов поясов резервуара проводят в следующей последовательности (приложение А, рисунок А.5).

  • 10.3.2.1 Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 1-го пояса и измеряют: наклонное расстояние /д_в , мм; вертикальный угол У₀¹_в , у гл. сек.

  • 10.3.2.2  Направляют сетку нитей визира тахеометра на стенку резервуара в нижнем сечении 2-го пояса и измеряют: наклонное расстояние /д_н , мм; вертикальный угол \/₀²_н , у гл. сек.

  • 10.3.2.3  Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 2-го пояса и измеряют: наклонное расстояние /д_в , мм; вертикальный угол У₀² , угл. сек.

  • 10.3.2.4 Проводят аналогичные операции по 10.3.2.2, 10.3.2.3 и измеряют : наклонные расстояние /д_в , мм; вертикальньЦ углы Vq_b , угл. сек.

Примечание - В обозначениях /д_в и Vq_b верхний индекс указывает номер текущего пояса, в нижнем индексе - цифра соответствует номеру образующей (0, 1....N) , буква «н» и «в» соответствует плоскости (сечению) измерений (нижнее и верхнее соответственно).

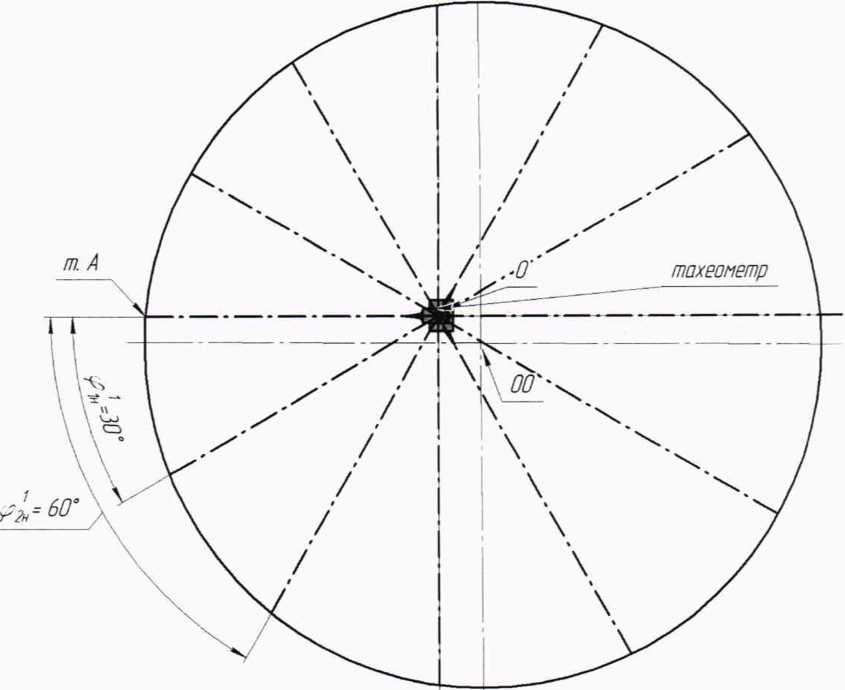

• 10.3.2.5 Поворачивают алидаду тахеометра в горизонтальной плоскости против часовой стрелке на угол 30° (приложение А, рисунок А.6). Фиксируют значение

1

горизонтального угла (р_1н , угл. сек. первой образующей.

• 10.3.2.6 Проведя аналогичные операции по 10.3.2.1 - 10.3.2.4 измеряют , мм; вертикальные углы У/_Н(_В).

• 10.3.2.7 Поворачивают алидаду тахеометра на угол 60°. Фиксируют значение горизонтального угла <р₂н * У^гл- ^сек- ^вт°Р°й образующей и проводят операции по 10.3.2.1 -10.3.2.6.

• 10.3.2.8 Проводят аналогичные операции на остальных образующих.

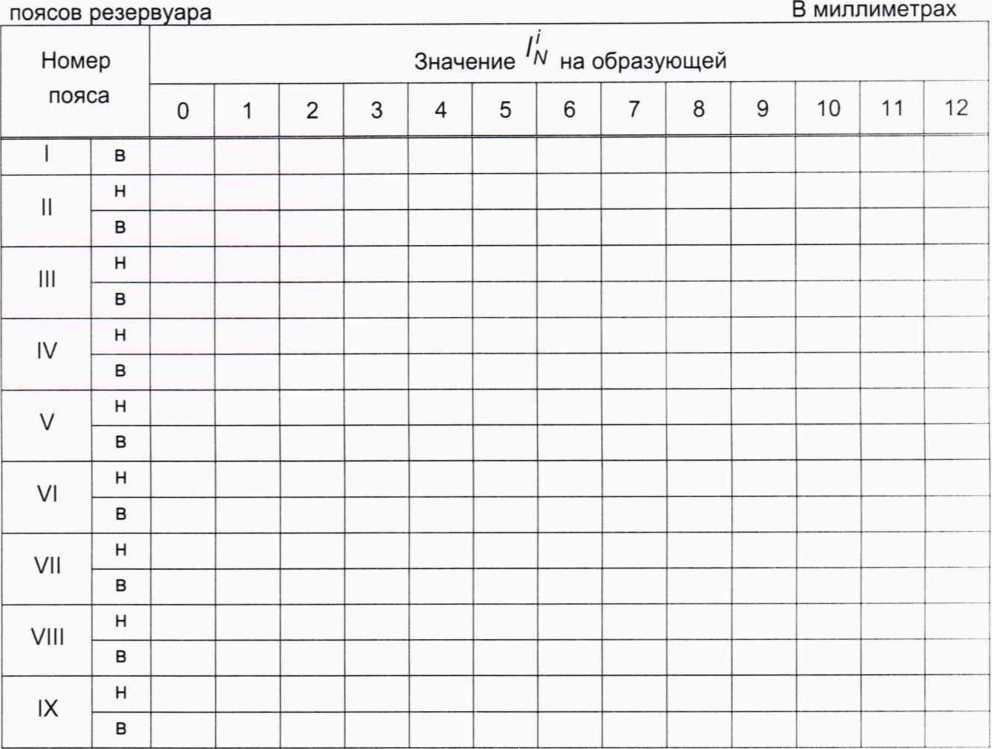

• 10.3.2.9 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблицы Б.4, Б.4.1).

10.4 Измерения высот поясов резервуара

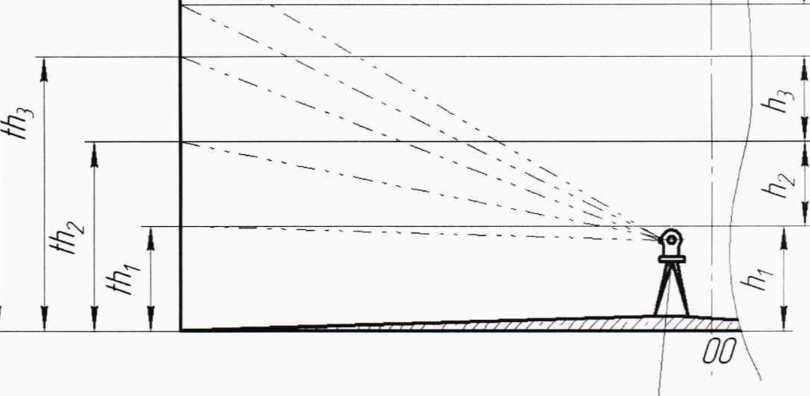

Высоту i-ro пояса резервуара hj измеряют на нулевой и противоположной N/2 образующей резервуара (приложение А, рисунок А.7), при помощи тахеометра, в следующей последовательности.

• 10.4.1 Устанавливают на тахеометра режим измерений «HD-h-Hz».

• 10.4.2 Направляют сетку нитей визира тахеометра на середину сварного шва соединения верхней границы 1-го пояса и нижней границы 2-го пояса. Измеряют расстояние высоту превышения, как расстояние по вертикали th^, мм.

• 10.4.3 Проводя аналогичные процедуры по 10.4.3 измеряют расстояния         .

мм, вышестоящих поясов.

• 10.4.4 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.5).

10.5 Определение параметров «мертвой» полости резервуара

При определении параметров «мертвой» полости резервуара проводят измерения:

• 1) объема неровностей днища;

• 2) высоты «мертвой» полости;

• 3) координаты точки касания днища грузом рулетки.

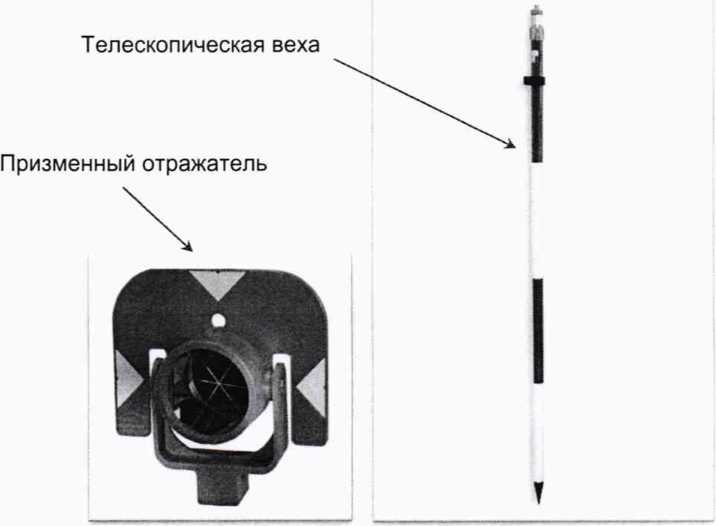

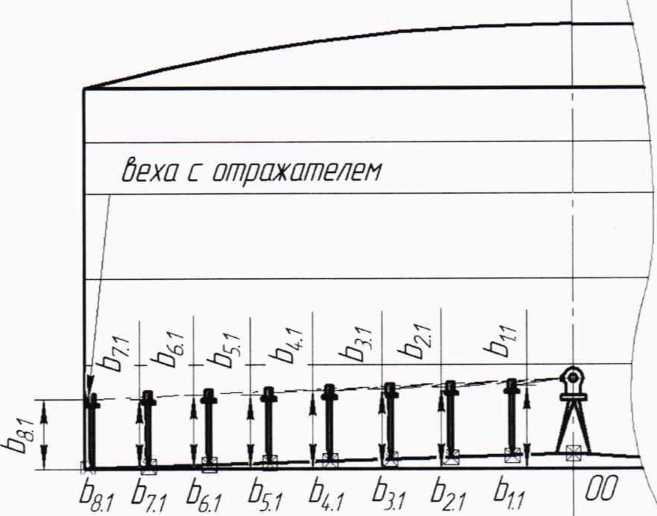

• 10.5.1 Измерение объема неровностей днища тахеометра, вехи с призменным отражателем и измерительной рулетки путем измерения высот превышения рейки в точках пересечения концентрических окружностей днища (I, II,...VIII) и 8 радиусов днища (приложение А, рисунок А.9).

  Определение объема неровностей




Измерения проводят в следующей последовательности.

• 10.5.1.1 Проводят высотную привязку тахеометра к точке касания днища грузом рулетки днища грузом рулетки.

Тахеометр приводят в отражательный режим измерений «HD-h-Hz».

Устанавливают веху с призменным отражателем в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи.

Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения /7₀, мм, (приложение А, рисунок А.8) и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента.

Повторно снимая показания /?₀, проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz — 0°00 00 ; h = 0.

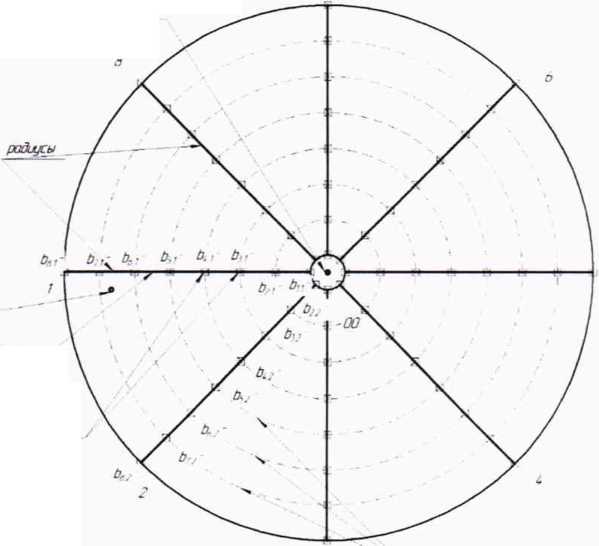

• 10.5.1.2 Формируют координаты отсчета (места установки вехи) на первом радиусе, для чего укладывают рулетку на днище резервуара, при этом начало отсчета совмещают с точкой установки станции, а второй конец совмещают с отметкой 1-ой образующей на стенке резервуара (приложение А, рисунок А.9).

• 10.5.1.3 Устанавливают веху в точку ₁ (пересечение 1-й окружности на 1-й

образующей), координаты отсчета приведены в таблице 3, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения ₁₍ мм, (приложение А, рисунок А. 10). Последовательно устанавливая в остальных точках отсчета измеряют высоты превышения Ь_{2        1¹}, мм.

Таблица 3

• 10.5.1.4 Поворачивают алидаду тахеометра на 45° против часовой стрелки и укладывают ленту рулетки на 2-й радиус днища, совмещая начало отсчета (точка Ь₂ 1), а второй конец совмещают с отметкой 2-ой образующей на стенке резервуара (приложение А, рисунок А.9). Проводят измерения высот превышения b_{2 2},...,b_{Q 2} на втором радиусе аналогично.

• 10.5.1.5 Проводя аналогичные процедуры по 10.5.1.2-10.5.1.4 измеряют высоты превышений точек отсчета на остальных образующих.

• 10.5.1.6 Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.6).

• 10.5.2 Измерение высоты «мертвой» полости

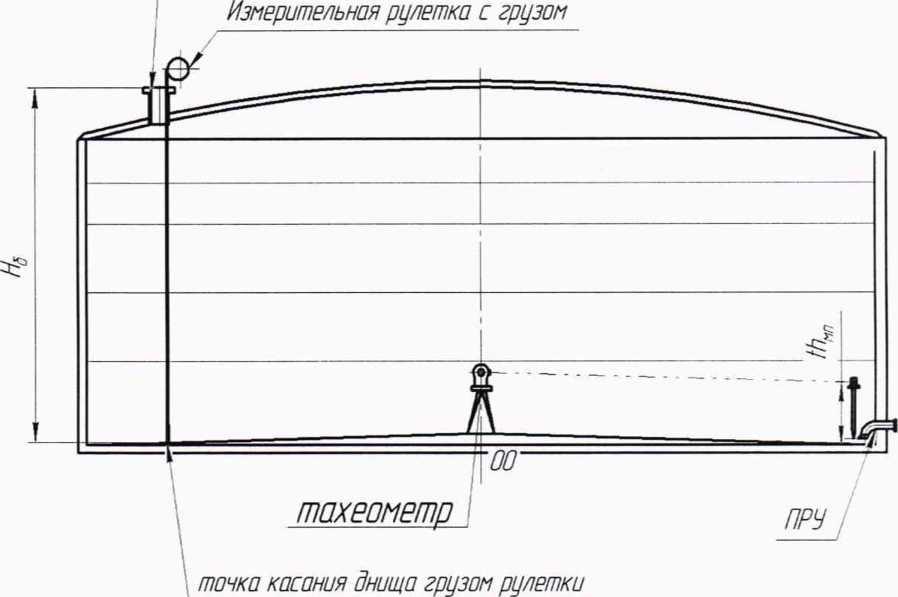

Измерение высоты «мертвой» полости резервуара проводят с применением тахеометра в следующей последовательности.

Устанавливают веху с призменным отражателем на плоскость среза приемнораздаточного устройства. Направляют сетку нитей визира на центр призмы и измеряют расстояние th_Mn, мм, как высоту превышения (приложение А, рисунок А. 11). Измерения

ИНСТРУКЦИЯ. ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ. РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ ТЕПЛОИЗОЛИРОВАННЫЕ РВС-20000. МЕТОДИКА ПОВЕРКИ МП 0002-2019

проводят 2 раза, расхождение между результатами измерений должно быть не более 1 мм.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.7).

• 10.5.3 Измерение координаты точки касания днища грузом рулетки

Координату точки касания днища грузом рулетки измеряют тахеометром в следующей последовательности.

Устанавливают веху в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют горизонтальный угол ф₀ ,⁰, и контролируют высоту /7₀ , мм. В соответствии с пунктом 10.5.1.1 её значение должно быть равно нулю.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.8).

10.6 Определение объемов внутренних деталей

Объемы внутренних деталей, находящихся в резервуаре, определяют по данным проектной документации на резервуар.

Внутренняя деталь, которая влияет на вместимость резервуара является люк-лаз и центральная труба.

Данные объемов и расположения внутренних деталей носят в протокол поверки форма которого приведена в приложении Б (таблица Б.9).

• 11 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ

ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

11.1 Обработка результатов измерений

• 11.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

11.2 Составление градуировочной таблицы резервуара

• 11.2.1   Градуировочную таблицу составляют начиная с уровня /~/_мп, соответствующего высоте «мертвой» полости /?_мп, до предельного уровня /-/_пр, вычисляя посантиметровую вместимость резервуара /-го пояса V (Н)., м³, по формуле

- посантиметровая вместимость резервуара, соответствующая уровню

Ц_₁, м³;

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

/7_;1 - уровень жидкости, соответствующий суммарной высоте поясов, см;

Dj - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.1), мм.

• 11.2.2 Предельный уровень Н_пр, см, до которого составляют градуировочную таблицу, вычисляют по формуле где П - номер пояса, выбираемый из ряда: 2, 3,..., л;



  п /       О	н6-	п       1 п г~^+ Z'7/+r0cos4>
  71+п		И + г|      rl/=1

  (2)

hj - высота i-ro пояса, мм;

Г_о - радиус расположения точки касания днища грузом рулетки, мм;

ф - угол направления наклона резервуара, °.

• 11.2.3 Посантиметровую вместимость 1-го пояса V(H) , м³, вычисляют по формуле (Д.8).

• 11.2.4 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

• 11.2.5 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня /7_МП, соответствующий высоте «мертвой» полости.

• 11.2.6 При составлении градуировочной таблицы значения вместимости округляют до 1 дм³.

• 11.2.7 Значения посантиметровой вместимости, указанные в градуировочной таблице, соответствуют температуре 20 °C.

• 11.2.8 Результаты расчетов вносят в журнал, форма которого приведена в приложении Г.

• 11.2.9 Обработка результатов измерений может быть проведена ручным способом или с использованием разработанного и аттестованного в установленном порядке программного обеспечения.

• 11.2.10 Результаты измерений должны быть оформлены протоколом поверки, форма которого приведена в приложении Б, который является исходным документом для расчета градуировочной таблицы.

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 12.1 Результаты поверки резервуара оформляют свидетельством о поверке.

  • 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б)  протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) эскиз резервуара.

• 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол поверки подписывает поверитель и лица, участвующие при проведении поверки резервуара. Подпись поверителя заверяют оттиском поверительного клейма.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

• 12.4   Градуировочную таблицу утверждает руководитель организации, аккредитованной в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки данного типа средств измерений.

Рисунок А.6 - Схема образующих резервуара

тахеометр |

Рисунок А.7 - Схема измерений высоты поясов

7

станций съемки

рулетка

точка коссния

сНищс грузом рулетки

токи отсчета

Измерительный люк

Рисунок А.11 - Схема измерения высоты (превышения) «мертвой» полости

(обязательное)

Форма протокола поверки резервуара

ПРОТОКОЛ

поверки резервуара геометрическим методом

Таблица Б.1- Общие данные

Продолжение таблицы Б.1

Окончание таблицы Б.1

Таблица Б.2- Условия проведения измерений

Таблица Б.З - Базовая высота резервуара                    В миллиметрах

Таблица Б.4- Измерение внутренних радиусов

Таблица Б.4.1 - Параметры образующих

продолжение таблицы 4.1

продолжение таблицы Б.5

Таблица Б.6- Измерение неровностей днища

Таблица Б.7 - Параметры «мертвой» полости

Таблица Б.8- Координата точки измерений уровня жидкости и базовой высоты резервуара

Таблица Б.9 - Внутренние детали цилиндрической формы

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара от «____»_____________20__г.

Составлен в том, что комиссия, назначенная приказом по_________________________

наименование

_______________________________________, в составе председателя_________________ предприятия - владельца резервуара

_________________________________________и членов:________________________________ инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-________№______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Таблица 1 В миллиметрах

Относительное изменение базовой высоты резервуара 5_б , %, вычисляют по формуле

8_б =—----^-ЮО, где значения величин (Н_б) , (Н_б) приведены в 1-й, 2-й графах.

(^Нб)_п

Вывод - требуется (не требуется) внеочередная поверки резервуара.

Председатель комиссии

Члены комиссии:

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы²

УТВЕРЖДАЮ

«____»________________201 _ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический теплоизолированный

РВС_________ №______________

Организация_________________________________________________

Погрешность определения вместимости: ±0,10 %

Срок очередной поверки_________________________

Поверитель

подпись должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация______________________

Резервуар №______________________

Г.2.1 Форма градуировочной таблицы резервуара

Таблица Г.1- Посантиметровая вместимость нижней части резервуара

Таблица Г.2 - Средняя вместимость в пределах вместимости пояса, приходящейся

на 1 см высоты наполнения

Обработка результатов измерений

Д. 1 Определение внутренних диаметров поясов резервуара

Д.1.1 Внутренние диаметры в сечении (нижнее, верхнее) /-го пояса резервуара D_t

, мм, измеренные по 10.3 вычисляют по формуле

Он(в) = 2 ■                                          (Д-1)

где       ~ внутренний радиус в нижнем (верхнем) сечении /-го пояса, мм.

Д.1.2 Для вычисления внутреннего радиуса пояса резервуара проводят измерения следующих параметров:

• - наклонного расстояния /д/_Н(_В) (параметр SD);

• - вертикального угла       (параметр Vz);

• - горизонтального угла фд, (параметр Hz).

Д.1.3 Положение точки (например, точка А), лежащей на поверхности стенки пояса, определяется тремя координатами декартовой системы координат (^н(в)’ Ун(в)> ^н(в) ) •

Из-за не совпадения начала системы координат измерений (станции съемки) с геометрическим центром резервуара (центром окружности) радиус резервуара определяют с учетом смещения станции съемки от геометрического центра резервуара.

Д.1.4 При направлении визирной линии тахеометра к точке А расстояние от точки (^x/Vh(b)» Ул/н(в)> ^z/Vh(b) ) Д° геометрического центра резервуара в плоскости измерений (нижнее/верхнее сечение), в соответствии с [4] вычисляют по формуле

- координаты точки А в сечении N, мм;

^ан(в)’ ^н(в) ^_ смещение по оси X и Y места установки станции съемки от

геометрического центра резервуара, мм.

Величины

вычисляют по формуле

^хл/н(в) ~ ^л/н(в) ’^cosФл/ ’^cos(90           ;                    (Д.З)

Ул/н(в) ⁼ ^Л/н(в) ■ ^s'ⁿ Фл/ ^,cos(90 - V^_h(b) ) ,                    (Д.4)

где /д/_Н(_В) - наклонное расстояние, мм;

^л/н(в) “ вертикальный угол (зенитный), измеренный в i-ом поясе в нижнем (верхнем) сечении, угл. сек;

фд/ - горизонтальный угол /У-образующей, угл. сек.

Расстояние I'nh(b) ^{от точки} [^Х/Ун(в)» У/ун(в)) ^д0 геометрического центра резервуара в нижнем (верхнем) сечении на N-ой образующей i-ro пояса вычисляют по формуле

Рисунок Д.1 - Параметры измерений радиуса //у_Н(_В) /-го пояса при j-ом измерении

в нижнем (верхнем) сечении

Д.1.5 Смещение станции съемки от геометрического центра резервуара ^ан(в)> ^н(в) ^и расстояние от точек на поверхности пояса до центра окружности       в

нижнем (верхнем сечении) i-ro пояса вычисляют методом наименьших квадратов.

Параметры а¹^, Ь'_н^,      вычисляют решая систему линейных уравнений

^Rh(b) ⁼ 77' Х^Г/ н(в)’

/=1

где /у_Н(_В) - радиус /-го пояса на N-ой образующей в нижнем (верхнем) сечении, мм;

N - номер образующей (число измерений), в соответствии с 10.3.1 принято равным 12;

Ху_Н(в)« У\ н(в) “ координаты точки внутренней поверхности на N-ой образующей в нижнем (верхнем) сечении i-ro пояса резервуара, мм.

Радиус /-го пояса на N-ой образующей в нижнем (верхнем)

вычисляют по формуле

Д 1.6 Вычисление величин а_в(в), Ь'_и^, R_B(B^проводят

последовательности.

Д.1.6.1   Вычисление величин а_в(в), Ь_в(в), R„_(B),

(^О.н(в)» ^О.н(в)» ^О.н(в)) •

• 1) устанавливают значение ^о_Н(_Вр Ьд_Н(_В) в формуле (Д.9) равным нулю.

• 2) вычисляют значения Гу _Н(_В) в соответствии с формулой (Д.9)

  Г'       —

  '0.0.н(в) -



  J

  г¹

  '0.12.н(в)



  1

'0.0.н(в) верхний индекс / соответствует номеру пояса, в нижнем индексе: первое число указывает номер приближения, второе число - номер образующей, н(в) нижнее (верхнее) сечение.

3) значение Rq _{о н(в)} вычисляют по формуле (Д.8):

4) вычисляют значения ад_Н(_В), Ьд_н(_В) в соответствии с формулами (Д.6) и (Д.7)

^Он(в) ^1н(в) + ••• + ^12н(в)

у/        )

^х12н(в)

г'

'1.12н(в) )

Урн(в) + У1н(в) •••  У12н(в)

XlH(B)

г¹

'2.1н(в)

■И2н(в) !     ! У12н(в)

'2.2н(в)         '2.12н(в) )

Д.1.6.4 Операции вычисления прекращают в случае выполнения условия

р' _ р¹

^г'/.н(в)   ^г'/-1.н(в)

где/- номер приближения (0, 1, ...гл).

Д.1.7 Внутренний диаметр D' i-ro пояса вычисляют по формуле

(ДЮ)

где        " внутренние радиусы в нижнем и верхнем сечении i-ro пояса, мм.

Д.2 Измерения высот поясов резервуара

Д.2.1 Высоту i-ro пояса резервуара (рисунок А.7), как расстояние по вертикали от верхнего края /-го пояса резервуара, , мм, вычисляют по формуле

где th-, th" - высота превышения i-ro пояса (рисунок А.4), на образующей и противоположной образующей значение которого принимают из таблицы Б.З, мм;

th_i+y - высота превышения вышестоящего i+1-го пояса (рисунок А.7), значение которого принимают из таблицы Б.5, мм.

Д.З Вычисление вместимости «мертвой» полости

где              “ превышение высот призмы в точке между концентрическими

окружностями неровностей днища, вычисляемые по формуле

(Д-13) где bj - высота превышения призмы, установленной по периметру j-й концентрической окружности;

Ьу_₁ - высота превышения призмы, установленной по периметру (J - 1)-й вышележащей концентрической окружности.

Д.3.2 Уровень жидкости Н_мп, мм, соответствующий высоте «мертвой» полости вычисляют по формуле

H_un=H₅-th_Mn,                        (Д.14)

где Н_б - базовая высота, измеренная по 10.2, её значение принимают из таблицы Б.З, мм;

th_Mri - высота превышения среза ПРУ, значение принимают по таблице Б.7 (графа 2), мм.

Д.3.3 Вместимость «мертвой» полости У_мп вычисляют по формуле

\/мп=\/'п-Н_дн)₀,                      (Д.15)

- объем неровностей днища, вычисляемый по формуле (Д.12), м³;

\^_п - вместимость «мертвой» полости в пределах Н_мп, вычисляемая по формуле где Dj - внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.10), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

Д.4 Вычисление посантиметроеой вместимости 1-го пояса резервуара

Д.4.1 Посантиметровую вместимость 1-го пояса от точки касания днища грузом рулетки до уровня , соответствующий высоте 1-го пояса, вычисляют по формуле

7ГО²

'^/(^Н)₁=^п+^^-(«-«мп) + Д^.д.           (Д-17)

где \/_мп - вместимость «мертвой» полости, вычисляемая по формуле (Д.15), м³;

- внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.10), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм:

ИНСТРУКЦИЯ. ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ ТЕПЛОИЗОЛИРОВАННЫЕ РВС-20000. МЕТОДИКА ПОВЕРКИ МП 0002-2019

Н_мп - уровень жидкости, соответствующий высоте «мертвой» полости формуле (Д.14), мм.

А У_{в д} - объем внутренней детали, определяемый по 10.6, м³.

Д.5 Вычисление посантиметроеой вместимости i-го пояса резервуара

Посантиметровую вместимость резервуара /-го пояса V(H) вычисляют по формуле

где           - посантиметровая вместимость резервуара, соответствующая уровню

Н_/_₁, м³;

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

Н,_₁ - уровень жидкости, соответствующий суммарной высоте поясов, см;

Dj - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.Ю), мм.

• [1]  Тахеометр электронный Nikon NPR-332, Регистрационный номер 39639-08

• [2]  ТУ ДКТЦ 41344.1.1.102 Анализатор-течеискатель АНТ-3. Технические условия

• [3]  РД-03-20-2007 Положение об организации обучения и проверки знаний рабочих организаций, поднадзорных федеральной службе по экологическому, технологическому и атомному надзору.

ООО «МетроКонТ»

Страница 38 из 38

¹

В обозначении точки отсчета             - первый индекс указывает номер радиуса

концентрической окружности днища, второй - номер радиуса днища (образующей)

²

Форма градуировочной таблицы не подлежит изменению
