Методика поверки «Измерители сопротивления заземления цифровые модели 4105А фирмы Kyoritsu Electrical Instruments Works, Ltd., Япония.» (Госреестр № 28001-04)

УТВЕРЖДАЮ

Руководитель ГЦИ СИ ВНИИМС

__________________ В.Н.Яншин

М.п.

" _____ " ______________2004 г

ИНСТРУКЦИЯ

Измерители сопротивления заземления цифровые модели 4105А фирмы Kyoritsu Electrical Instruments Works, Ltd., Япония.

Методика поверки

Госреестр № 28001-04

Москва 2004

ОБЩИЕ ПОЛОЖЕНИЯ И ОБЛАСТЬ РАСПРОСТРАНЕНИЯ 3

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 6.1 Внешний осмотр

  • 6.2 Проверка электрической прочности изоляции

  • 6.3 Определение сопротивления изоляции

  • 6.4 Опробование

  • 6.5 Проверка основной погрешности

    • 6.5.1 Проверка предела допускаемой основной относительной погрешности измерителя, 5 при измерении сопротивления заземления

    • 6.5.2 Проверка основной погрешности при измерении напряжения заземления 6

• 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ 7

Настоящая инструкция распространяется на измерители сопротивления заземления модели 4105А (в дальнейшем - измерители) и устанавливает методы и средства их первичной и периодической поверки.

Межповерочный интервал измерителей - 1 год.

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Допускается применять другие средства поверки, удовлетворяющие по точности требованиям настоящей инструкции.

Поверка измерителей сопротивления заземления цифровых проводится квалифицированным персоналом лабораторий, аккредитованных в установленном порядке.

Поверку измерителей должен выполнять поверитель, прошедший инструктаж по технике безопасности, освоивший работу с данным прибором и используемыми эталонами. Поверитель должен быть аттестован в соответствии с ПР 50.2.012-94 “ГСИ. Порядок аттестации поверителей средств измерений”.

При проведении поверки необходимо соблюдать требования безопасности, предусмотренные "Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей" (изд. 3), ГОСТ 12.2.007.0, ГОСТ 12.1.019., ГОСТ 22261, указаниями по безопасности, изложенными в руководстве по эксплуатации на прибор, применяемые эталоны и вспомогательное оборудование.

• 6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено:

соответствие комплектности, отчетливая видимость всех надписей, предусмотренных нормативно-технической документацией на измерители, отсутствие следующих неисправностей и дефектов:

• - неудовлетворительное крепление деталей электрических соединений и зажимов;

• - непрочное крепление стекол, трещины, царапины, загрязнения и другие изъяны, мешающие отсчитыванию показаний;

• - коробление или загрязненность шкалы;

• - следы повреждения изоляции измерителя;

• - наличие отсоединившихся частей внутри измерителя.

• 6.2 Проверка электрической прочности изоляции

Изоляция измерителя должна выдерживать в течение одной минуты действие напряжения 3700 В (действующего значения) переменного тока частотой 50 Гц.

Измеритель считается выдержавшим испытания, если не произошло пробоя изоляции.

Таблица 3

Примечание:

Х - показание на дисплее, в единицах физической величины; dgt- единица младшего индицируемого разряда.

• 6.3 Определение сопротивления изоляции

Сопротивление изоляции определять при измерительном напряжении 500 В.

Измеритель считается выдержавшим испытания, если сопротивление изоляции между закороченными зажимами и корпусом не менее 50 МОм.

• 6.4 Опробование

При опробовании проверяют исправность переключателей, невозможность установки переключателей хотя бы в одно из предусмотренных положений, проворачивание креплений переключателей должны отсутствовать.

Включают измеритель и подготавливают его к работе. К зажимам «E» и «С», «Р» измерителя по схеме рисунок 1 подключают магазин сопротивлений, позволяющий устанавливать сопротивления во всех диапазонах измерений, и убеждаются в том, что прибор проводит измерение.

Примечание. Проверку проводить на всех измерительных напряжениях.

• 6.5 Проверка основной погрешности

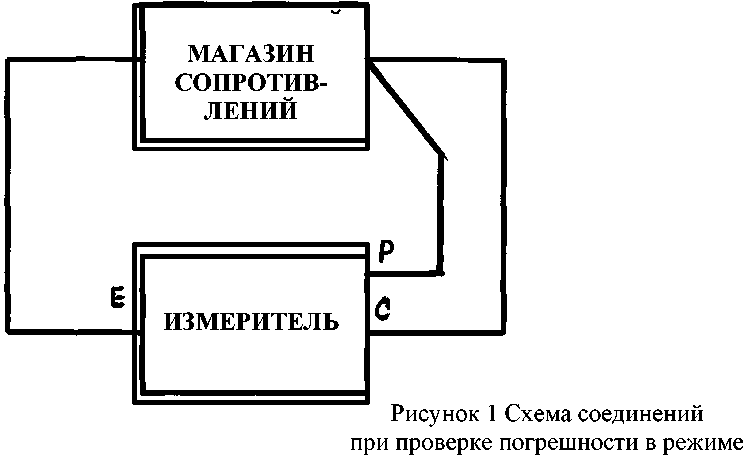

• 6.5.1 Проверка основной погрешности при измерении сопротивления заземления Подключить к измерителю магазин сопротивления Р4831 согласно схеме на рисунке 1.



измерения сопротивления заземления

Провести измерение сопротивления в четырех точках диапазона. Значения сопротивлений, набираемые на магазине сопротивлений Р 4831, выбираются соответствующими 0,1; 03; 0,6 и 0,95 диапазона измерений. В каждой точке провести десять измерений.

Определить абсолютную погрешность измерений (при каждом измерении) по формуле:

^ri = Rxi ^— Rm ^,

где: Rx - измеренное сопротивление; Rm - значение сопротивления, набранное на магазине сопротивления Р4831.

Выбрать из массива вычисленных 4_RI максимальное абсолютное значение |Л_МАХ| и вычислить основную относительную погрешность по формуле:

8 = МмАХ^х-

Измерители считаются выдержавшими испытания, если значение 5 основной относительной погрешности во всех проверяемых точках не превышает пределов допускаемой основной погрешности, приведенных в таблице 3.

• 6.5.2 Проверка основной погрешности при измерении напряжения заземления

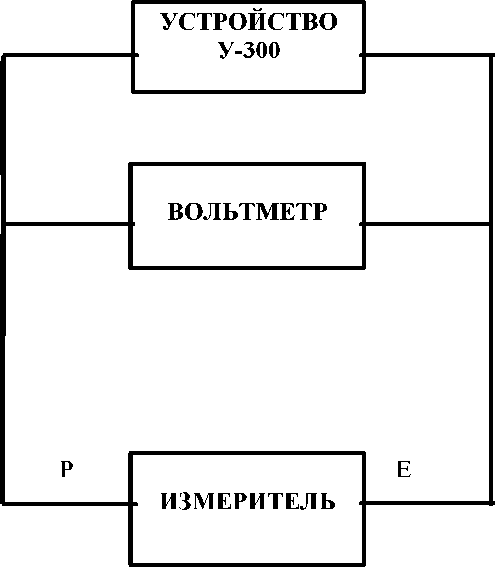

В режиме измерения напряжения заземления подключить к измерителю источник переменного (50 Гц) напряжения - устройство У-300 и вольтметр согласно схеме рисунке 2.

Рисунок 2 Схема соединения при проверке погрешности в режиме измерения напряжения заземления

Выбрать режим измерения напряжения.

Провести измерения переменного напряжения в 3 точках диапазона: 30, 100, 600 В. В каждой точке провести 4 измерения.

Определить абсолютную погрешность измерений по формуле:

Л, = и - Upv ,

где: U - измеренное напряжение;

Upv - значение измерительного напряжения измерителя (показания эталонного вольтметра).

Выбрать из массива вычисленных 4, максимальное абсолютное значение |4_MAX| и вычислить основную относительную погрешность по формуле:

3 = MmaxI^pv-

Измерители считаются выдержавшими испытания, если значение 5 основной относительной погрешности во всех проверяемых точках не превышает предела допускаемой основной погрешности, приведенного в таблице 3.

• 7.1 При положительных результатах поверки в паспорт прибора вносится запись о поверке и указывается срок проведения следующей поверки.

• 7.2 При отрицательных результатах поверки запись о поверке в паспорте прибора гасится, выдается свидетельство о непригодности.
