Методика поверки «Счетчики статические электрической энергии постоянного и переменного тока СЭППТ» (ДЛИЖ.411618.0055 МП)

УТВЕРЖДАЮ

Заместитель директора «о производственной метрологии ФГУП «В

П.В. Белоцерков

2017 г.

СЧЕТЧИКИ СТАТИЧЕСКИЕ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА СЭППТ

Методика поверки

ДЛИЖ.411618.0055 МП г. Москва

201%

Вводная часть

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования к квалификации поверителей

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

• 8 Оформление результатов поверки

Приложение А (обязательное) Схемы электрические структурные для определения

метрологических характеристик СЭППТ

Настоящая методика поверки распространяется на счётчики статические электрической энергии постоянного и переменного тока СЭППТ (далее - СЭППТ), выпускаемые ООО «Л Кард», г. Москва, и устанавливает методы и средства первичной и периодической поверок.

На поверку представляют СЭППТ, укомплектованные в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

• - руководство по эксплуатации ДЛИЖ.411618.0055 РЭ;

• - паспорт ДЛИЖ.411618.0055 ПС;

• - методика поверки ДЛИЖ.411618.0055 МП;

Интервал между поверками - 4 года.

1.1 Поверка счётчиков СЭППТ должна проводиться в объёме и последовательности, указанных в таблице 1.

Таблица 1 - Перечень операций при первичных и периодических поверках СЭППТ

• 2.1 При проведении поверки СЭППТ должны быть применены основные и вспомогательные средства, указанные в таблице 2.

Таблица 2 - Средства поверки

• 2.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

• 2.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

• 2.4 Периодическую поверку допускается проводить для меньшего числа величин или на меньшем числе поддиапазонов измерений на основании письменного заявления владельца СИ, оформленного в произвольной форме.

• 3.1 К проведению поверки допускают лиц, аттестованных в качестве поверителей средств измерений электрических величин.

• 3.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до и выше 1000 В с квалификационной группой по электробезопасности не ниже IV.

• 4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80 и ПОТЭУ, утверждённых Министерством труда и социальной защиты РФ от 24 июля 2013 года N 328н, а также требования безопасности, приведённые в руководствах по эксплуатации на применяемое оборудование.

• 4.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 4.3 Во избежание несчастного случая и для предупреждения повреждения поверяемого СЭППТ необходимо обеспечить выполнение следующих требований:

• - подсоединение оборудования к сети должно производиться с помощью кабеля или адаптера и сетевых кабелей, предназначенных для данного оборудования;

• - заземление средств поверки должно производиться посредством заземляющего провода или сетевого адаптера, предназначенного для данного оборудования;

• - присоединения поверяемого СЭППТ и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

• - запрещается работать с оборудованием при снятых крышках или панелях;

• - запрещается работать с поверяемым СЭППТ в условиях температуры и влажности, выходящих за допустимые значения, а также при наличии в воздухе взрывоопасных веществ;

• - запрещается работать с поверяемым СЭППТ в случае обнаружения его повреждения.

• 4.4 Помещения, предназначенные для поверки, должны удовлетворять требованиям пожарной безопасности по ГОСТ 12.1.004-91.

• 4.5 Должны быть проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• -    температура окружающей среды, °C                       от 18 до 22;

• -    относительная влажность воздуха, %                      от 30 до 80;

• -    атмосферное давление, кПа                                от 80 до 106,7.

• 6.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• -  провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.3.019-80;

• - выдержать СЭППТ в условиях окружающей среды, указанных в п. 5.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 5.1;

• -  занести в протокол поверки результаты измерений температуры, влажности и атмосферного давления;

• -  подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны и поверены);

• -  занести в протокол поверки сведения об используемых эталонах.

• 6.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на СЭППТ.

• 7.1 Внешний осмотр

При проведении внешнего осмотра проверяют:

• -  соответствие комплектности перечню, указанному в паспорте;

• -  соответствие серийного номера указанному в паспорте;

• - маркировку и наличие необходимых надписей на наружных панелях СЭППТ;

• -  отсутствие механических повреждений (повреждение корпуса, разъёмов, индикаторов);

• -  целостность пломбы.

Результаты поверки считаются положительными, если:

• - комплектность и серийный номер соответствуют указанным в паспорте,

• - маркировка и надписи на наружных панелях соответствуют эксплуатационной документации,

• - отсутствуют механические повреждения, способные повлиять на работоспособность СЭППТ,

• - целостность пломбы не нарушена.

• 7.2 Проверка электрической прочности изоляции и электрического сопротивления изоляции

  • 7.2.1 Проверку электрической прочности изоляции СЭППТ осуществляют в следующем порядке:

• 1) установить СЭППТ на заземлённую металлическую пластину;

• 2) подсоединить к заземлённой металлической пластине объединённые между собой цепи питания, интерфейса и клемму сигнального заземления;

• 3) объединить между собой измерительные входы СЭППТ по цепи тока и цепи напряжения;

• 4) подать с выхода аппарата АИД-70М на объединённые между собой в операции 3) измерительные входы СЭППТ по цепи тока и цепи напряжения по отношению к цепям, объединённым при выполнении операции 2), в течение 1 минуты испытательное напряжение переменного тока частотой 50 Гц действующим значением 20 кВ для модификаций СЭППТ-01, СЭППТ-02, СЭППТ-03 или 3 кВ для модификации СЭППТ-04.

Результаты поверки считаются положительными, если при подаче испытательного напряжения не возникают разряды или повторяющиеся поверхностные пробои, сопровождающиеся резким возрастанием тока в испытуемой цепи (коронные разряды и подобные им эффекты не являются признаком неудовлетворительных результатов проверки).

• 7.2.2 Проверку электрического сопротивления изоляции СЭППТ осуществляют в следующем порядке:

• 1) установить СЭППТ на заземлённую металлическую пластину;

• 2) подсоединить к заземлённой металлической пластине объединённые между собой цепи питания, интерфейса и клемму сигнального заземления;

• 3) объединить между собой измерительные входы СЭППТ по цепи тока и цепи напряжения;

• 4) измерить электрическое сопротивление изоляции между объединёнными измерительными входами СЭППТ по цепи тока и цепи напряжения, с одной стороны, и объединёнными при выполнении операции 2) цепями питания, интерфейса и клеммой сигнального заземления, с другой стороны, мегаомметром с испытательным напряжением 2,5 кВ.

Результаты поверки считаются положительными, если измеренное значение электрического сопротивления изоляции не менее 100 МОм.

• 7.3 Опробование

Опробование СЭППТ проводят в следующей последовательности:

• 1) подать от источника питания Б5-50 на разъём «Х2» СЭПТТ напряжение питания 30 В и проконтролировать работу индикаторов - индикатор «СЕТЬ» должен мигать циклами по 3 раза (признак «Напряжение питания не в норме»), индикаторы «РАБ» и «ОБМ» должны быть отключены;

• 2) увеличить напряжение до 40 В, проконтролировать работу индикаторов - индикаторы «СЕТЬ» и «РАБ» должны мигать равномерно (признак «Напряжение питания в норме»), индикатор «ОБМ» должен мигать неравномерно;

• 3) увеличить напряжение до 160 В, проконтролировать работу индикаторов - индикаторы «СЕТЬ» и «РАБ» должны мигать равномерно (признак «Напряжение питания в норме»), индикатор «ОБМ» должен мигать неравномерно;

• 4) увеличить напряжение до 175 В, проконтролировать работу индикаторов - индикатор «СЕТЬ» должен постоянно гореть с короткими паузами (признак «Напряжение питания превышает допустимое значение»), индикаторы «РАБ» и «ОБМ» должны бьггь отключены;

• 5) уменьшить напряжение до 60 В, проконтролировать работу индикаторов - индикаторы «СЕТЬ» и «РАБ» должны мигать равномерно (признак «Напряжение питания в норме»), индикатор «ОБМ» должен мигать неравномерно.

Результаты поверки считаются положительными, если состояния индикаторов соответствуют указанным при выполнении операций 1) - 5).

• 7.4 Проверка чувствительности

Проверку чувствительности выполняют для режимов измерений электрической энергии прямого и обратного направлений в сети постоянного и переменного тока в соответствии спп. 7.4.1 -7.4.5.

• 7.4.1 Проверку чувствительности СЭППТ модификаций СЭППТ-01, СЭППТ-02 для измерений электрической энергии в сети постоянного тока проводят в следующей последовательности:

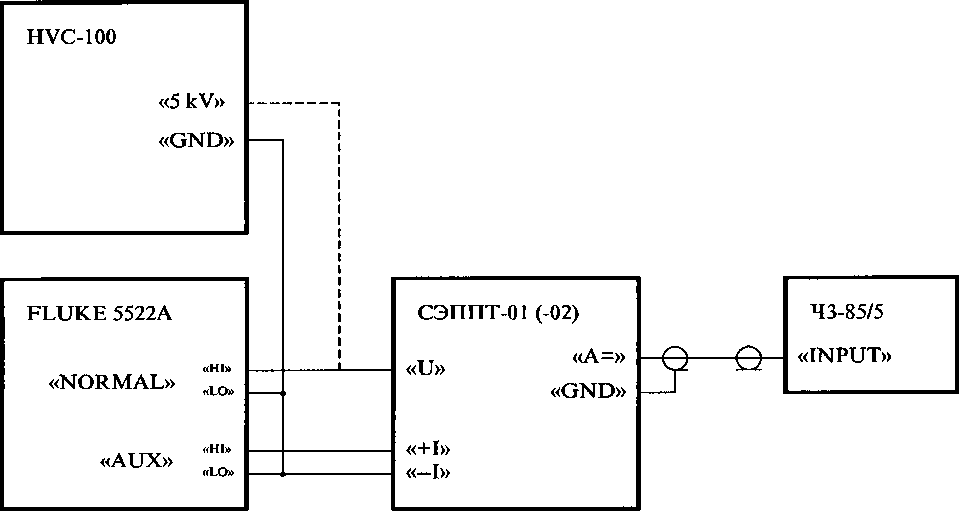

• 1) подключить приборы согласно схеме электрической структурной, приведённой на рисунке А. 1 приложения А;

• 2) подготовить приборы к работе согласно эксплуатационной документации на них;

• 3) установить для частотомера 43-85/3R режим измерения частоты со временем измерения, равным 10 с;

• 4) установить на выходе «NORMAL» калибратора FLUKE 5522А постоянное напряжение, равное 1 кВ;

• 5) установить на выходе «AUX» калибратора FLUKE 5522А значение напряжения, равное 0,075 мВ для модификации СЭППТ-01 или 0,15 мВ для модификации СЭППТ-02;

• 6) зафиксировать показание частотомера 43-85/3R;

• 7) рассчитать значение энергии по показаниям эталонных приборов Из, кВт-ч, по формуле:



  (1)

где Uy - значение напряжения, установленное на выходе «NORMAL» калибратора FLUKE 5522А, кВ;

Ui-значение напряжения, установленное на выходе «AUX» калибратора FLUKE 5522А, мВ;

1ш - номинальное значение силы тока подключаемого к СЭППТ при эксплуатации внешнего шунта, указанное на передней панели поверяемого СЭППТ, А;

Ui_Ho_M - номинальное значение напряжения на входе СЭППТ по цепи тока, равное 75 мВ для модификации СЭППТ-01 и 150мВ для модификации СЭППТ-02;

to - нормирующий коэффициент, to = 1 с;

1/3600 - коэффициент, учитывающий соотношение между единицами измерения секунда и час.

• 8) рассчитать значение энергии, измеренное СЭППТ №_изл„ кВт-ч, по формуле:

W_U3M=F-t₀/A,                        (2)

где F-частота, зафиксированная 43-85/3R для данного измерения, Гц;

to - нормирующий коэффициент, to = 1 с;

А - значение постоянной «А» поверяемого СЭППТ, указанное на его передней панели, имп/кВт-ч;

• 9) рассчитать основную относительную погрешность измерений электрической энергии, 8₀, проценты, по формуле:



(3)

где Wu3_M - значение энергии, измеренное СЭППТ;

Жэ - значение энергии, рассчитанное по показаниям эталонных приборов.

• 10) изменить направление энергии на обратное, для чего изменить полярность напряжения, подаваемого с выхода «AUX» калибратора FLUKE 5522А на вход СЭППТ по цепи тока;

• 11) выполнить операции 6) - 9).

Результаты поверки считаются положительными, если основная относительная погрешность измерений электрической энергии 5₀, находится в пределах ±4 %.

• 7.4.2 Проверку чувствительности СЭППТ модификаций СЭППТ-01, СЭППТ-02 для измерений активной энергии в сети переменного тока проводят в следующей последовательности:

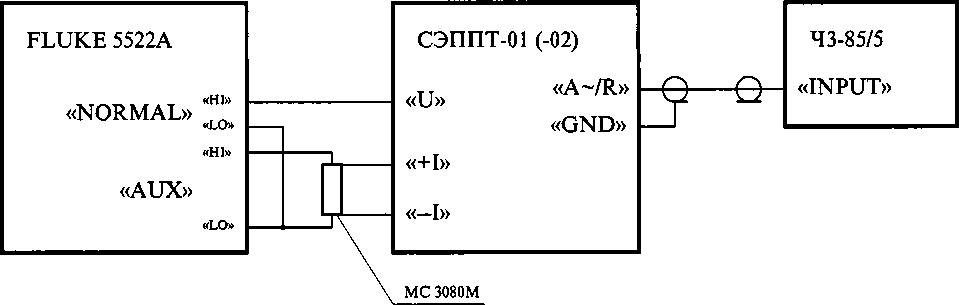

• 1) подключить приборы согласно схеме электрической структурной, приведённой на рисунке А.2 приложения А;

• 2) подготовить приборы к работе согласно эксплуатационной документации на них;

• 3) установить для частотомера 43-85/3R режим измерения частоты со временем измерения равным 10 с;

• 4) установить на выходе «NORMAL» калибратора Fluke 5522А напряжение переменного тока частотой 50 Гц, равное 1 кВ;

• 5) установить на выходе «AUX» калибратора FLUKE 5522А значение силы тока, равное 0,75 мА для модификации СЭППТ-01 или 1,5 мА для модификации СЭППТ-02, значение фазового угла (р, равное 0°;

• 6) зафиксировать показания частотомера 43-85/3R;

• 7) рассчитать значение энергии по показаниям эталонных приборов Иэ, кВт-ч, по формуле;

— 'Cos(p      (4)

Э г V / mJ         0 ₃₆₀₀ 'г          V J

где Ur - значение напряжения, установленное на выходе «NORMAL» калибратора FLUKE 5522А, кВ;

Ii - значение силы тока, установленное на выходе «AUX» калибратора FLUKE 5522А, А;

R_M - номинальное значение электрического сопротивление меры электрического сопротивления МС 3080М, R_M - 0,1 Ом;

1_Ш ~ номинальное значение силы тока подключаемого к СЭППТ при эксплуатации внешнего шунта, указанное на передней панели поверяемого СЭППТ, А;

Uihom - номинальное значение напряжения на входе СЭППТ по цепи тока, равное 75 мВ для модификации СЭППТ-01 и 150мВ для модификации СЭППТ-02;

to - нормирующий коэффициент, to = 1 с;

1/3600 - коэффициент, учитывающий соотношение между единицами измерения час и секунда;

(р - фазовый угол, градусы;

• 8) рассчитать значение энергии, измеренное СЭППТ W_U1M, кВт-ч, по формуле (2);

• 9) рассчитать основную относительную погрешность измерений электрической энергии, 8₀, проценты, по формуле (3);

• 10) изменить направление активной энергии на обратное, для чего изменить на выходе «AUX» калибратора FLUKE 5522А значение фазового угла на 180°;

• 11) выполнить операции 6) - 9).

Результаты поверки считаются положительными, если основная относительная погрешность измерений находится в пределах ±4 %.

• 7.4.3 Проверку чувствительности СЭППТ модификаций СЭППТ-03, СЭППТ-04 для измерений активной энергии проводят в следующей последовательности:

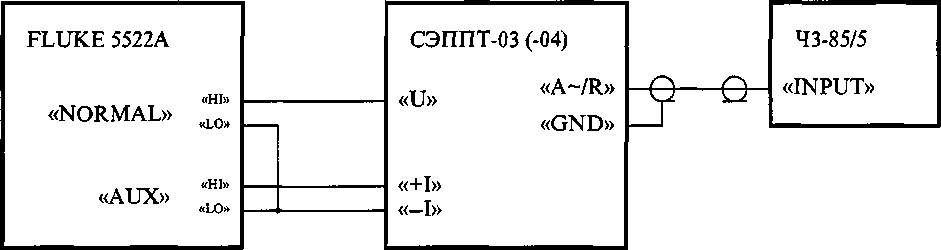

• 1) подключить приборы согласно схеме электрической структурной, приведённой на рисунке А.З приложения А;

• 2) подготовить приборы к работе согласно эксплуатационной документации на них;

• 3) установить для частотомера 43-85/3R режим измерения частоты со временем измерения равным 10 с;

• 4) установить на выходе «NORMAL» калибратора Fluke 5522А напряжение переменного тока частотой 50 Гц, равное 1 кВ для модификации СЭППТ-03 и равное

• 6,25 В для модификации СЭППТ-04;

• 5) установить на выходе «AUX» калибратора Fluke 5522А значение силы тока, равное 0,005 А, значение фазового угла (р, равное 0°;

• 6) зафиксировать показания частотомера 43-85/3R;

• 7) рассчитать значение энергии по показаниям эталонных приборов Иэ, кВт-ч:

для модификации СЭППТ-03, по формуле:

W₃=U_v-l-K_TT-t_n-—— -cos®,            (5)

3600

для модификации СЭППТ-04, по формуле:

где Uy~ значение напряжения, установленное на выходе «NORMAL» калибратора FLUKE 5522А, кВ;

I - значение силы тока, установленное на выходе «AUX» калибратора FLUKE 5522А, А;

Ктт - значение коэффициента трансформации подключаемого внешнего трансформатора тока, указанное на передней панели поверяемого СЭППТ;

Кдне-25 ~ номинальное значение коэффициента деления ДНЕ-25, Кдне-25 =4000;

to - нормирующий коэффициент, to = 1 с;

1/3600 - коэффициент, учитывающий соотношение между единицами измерения секунда и час;

(р - фазовый угол, градусы;

• 8) рассчитать значение энергии, измеренное СЭППТ W_U3M, кВт-ч, по формуле (2);

• 9) рассчитать основную относительную погрешность измерений электрической энергии, 6₀, проценты, по формуле (3);

• 10) изменить направление активной энергии на обратное, для чего изменить на выходе «AUX» калибратора FLUKE 5522А значение фазового угла на 180°;

• 11) выполнить операции 6) - 9).

Результаты поверки считаются положительными, если основная относительная погрешность измерений находится в пределах ±4 %.

• 7.4.4 Проверку чувствительности СЭППТ модификаций СЭППТ-01, СЭППТ-02 для измерений реактивной энергии проводят в следующей последовательности:

• 1) подключить приборы согласно электрической структурной схеме, приведённой на рисунке А.2 приложения А;

• 2) подготовить приборы к работе согласно эксплуатационной документации на них;

• 3) установить для частотомера 43-85/3R режим измерения частоты со временем измерения равным 10 с;

• 4) установить на выходе «NORMAL» калибратора Fluke 5522А значение напряжения переменного тока частотой 50 Гц, равное 1 кВ;

• 5) установить на выходе «AUX» калибратора Fluke 5522А значение силы тока, равное 0,75 мА для модификации СЭППТ-01 или 1,5 мА для модификации СЭППТ-02, значение фазового угла, равное 90°;

• 6) зафиксировать показание частотомера 43-85/3R;

• 7) рассчитать значение энергии по показаниям эталонных приборов ГГ_Э, квар-ч, по формуле;



  (7)

где Uy - значение напряжения, установленное на выходе «NORMAL» калибратора FLUKE 5522А, кВ;

7/- значение силы тока, установленное на выходе «AUX» калибратора FLUKE 5522А, А;

Rm - номинальное значение электрического сопротивления меры электрического сопротивления МС 3080М, R_M = 0,1 Ом;

1ш ~ номинальное значение силы тока подключаемого к СЭППТ при эксплуатации внешнего шунта, указанное на передней панели поверяемого СЭППТ, А;

Ui_Ho_M - номинальное значение напряжения на входе СЭППТ по цепи тока, равное 75 мВ для модификации СЭППТ-01 и 150мВ для модификации СЭППТ-02;

to - нормирующий коэффициент, to = 1 с;

1/3600 - коэффициент, учитывающий соотношение между единицами измерения час и секунда;

(р - фазовый угол, градусы;

• 8) рассчитать значение энергии, измеренное СЭППТ W^, квар-ч, по формуле;

W_U3M=F-t₀/R,                      (8)

где F - частота, зафиксированная 43-85/3R для данного измерения, Гц;

to - нормирующий коэффициент, to = 1 с;

R - значение постоянной «7?» поверяемого СЭППТ, указанное на его передней панели, имп/квар-ч;

• 9) рассчитать основную относительную погрешность измерений электрической энергии, 8₀, проценты, по формуле (3);

• 10) изменить направление реактивной энергии на обратное, для чего изменить на выходе «AUX» калибратора FLUKE 5522А значение фазового угла на 180°;

• 11) выполнить операции 6) - 9).

Результаты поверки считаются положительными, если основная относительная погрешность измерений находится в пределах ±15 %.

• 7.4.5 Проверку чувствительности СЭППТ модификаций СЭППТ-03, СЭППТ-04 для измерений реактивной энергии проводят в следующей последовательности:

• 1) подключить приборы согласно электрической структурной схеме, приведённой на рисунке А.З приложения А;

• 2) подготовить приборы к работе согласно эксплуатационной документации на них;

• 3) установить для частотомера 43-85/3R режим измерения частоты со временем измерения равным 10 с;

• 4) установить на выходе «NORMAL» калибратора Fluke 5522А напряжение переменного тока частотой 50 Гц, равное 1 кВ для модификации СЭППТ-03 и равное

• 6,25 В для модификации СЭППТ-04;

• 5) установить на выходе «AUX» калибратора Fluke 5522А значение силы тока, равное 0,01 А, значение фазового угла, равное 90°;

• 6) зафиксировать показание частотомера 43-85/3R;

• 7) рассчитать значение энергии по показаниям эталонных приборов Wa, квар-ч:

для модификации СЭППТ-03, по формуле:

-А- * -sniff,                 (9)

3600

для модификации СЭППТ-04, по формуле:

где Uy- значение напряжения, установленное на выходе «NORMAL» калибратора FLUKE 5522А, кВ;

I - значение силы тока, установленное на выходе «AUX» калибратора FLUKE 5522А, А;

Ктт - значение коэффициента трансформации подключаемого внешнего трансформатора тока, указанное на передней панели поверяемого СЭППТ;

Кдне-25 - номинальное значение коэффициента деления ДНЕ-25, К дне-25 =4000;

Го - нормирующий коэффициент, to = 1 с;

1/3600 - коэффициент, учитывающий соотношение между единицами измерения секунда и час;

(р - фазовый угол, градусы;

• 8) рассчитать значение энергии, измеренное СЭППТ W_U3M, квар-ч, по формуле (8);

• 9) рассчитать основную относительную погрешность измерений электрической энергии, 8₀, проценты, по формуле (3);

• 10) изменить направление реактивной энергии на обратное, для чего изменить на выходе «AUX» калибратора FLUKE 5522А значение фазового угла на 180°;

• 11) выполнить операции 6) - 9).

Результаты поверки считаются положительными, если основная относительная погрешность измерений находится в пределах ±15 %.

• 7.5 Проверка отсутствия самохода

Проверку отсутствия самохода выполняют для режимов измерений энергии в сети постоянного тока, для режимов измерений активной и реактивной энергии в сети переменного тока.

• 7.5.1 Проверку отсутствия самохода СЭППТ для измерений электрической энергии в сети постоянного тока модификаций СЭППТ-01, СЭППТ-02 проводят в следующей последовательности:

• 1) подключить приборы согласно схеме электрической структурной, приведённой на рисунке А. 1 приложения А;

• 2) подготовить приборы к работе согласно эксплуатационной документации на них;

• 3) установить для частотомера 43-85/3R режим измерения количества импульсов и обнулить показания;

• 4) установить на входе СЭППТ по цепи напряжения значение напряжения, равное 4500 В, при этом ток на входе СЭППТ по цепи тока должен отсутствовать;

• 5) через 5 минут зафиксировать показания частотомера 43-85/3R.

Результаты поверки считаются положительными, если зафиксированные показания частотомера 43-85/3R не превышают одного импульса за период времени 5 минут.

• 7.5.2 Проверку отсутствия самохода для измерений электрической энергии в сети переменного тока проводят в следующей последовательности:

• 1) подключить приборы согласно схеме электрической структурной, приведённой на рисунке А.2 приложения А для модификаций СЭППТ-01, СЭППТ-02, или на рисунке А.З для модификаций СЭППТ-03, СЭППТ-04;

• 2) подготовить приборы к работе согласно эксплуатационной документации на них;

• 3) установить для частотомера 43-85/3R режим измерения количества импульсов и обнулить показания;

• 4) установить на входе СЭППТ по цепи напряжения значение напряжения, равное 1000 В для модификаций СЭППТ-01, СЭППТ-02, СЭППТ-03, и 7,5 В для модификации СЭППТ-04, при этом ток на входе СЭППТ по цепи тока должен отсутствовать;

• 5) подключить частотомер 43-85/3R к импульсному выходу «А~» СЭППТ;

• 6) через 5 минут зафиксировать показания частотомера 43-85/3R;

• 7) подключить частотомер 43-85/3R к импульсному выходу «R» СЭППТ;

• 8) обнулить показания частотомера 43-85/3R;

• 9) через 5 минут зафиксировать показания частотомера 43-85/3R.

Результаты поверки считаются положительными, если зафиксированные показания частотомера 43-85/3R не превышают одного импульса за период времени 5 минут.

• 7.6 Определение основной относительной погрешности измерений электрической энергии.

Определение основной относительной погрешности измерений электрической энергии осуществляют в соответствии с пп.7.6.1 - 7.6.5.

7.6.1 Определение основной относительной погрешности измерений электрической энергии прямого и обратного направлений в сети постоянного тока для модификаций СЭППТ-01, СЭППТ-02 проводят в следующей последовательности:

• 1) подключить приборы согласно схеме электрической структурной, приведённой на рисунке А. 1 приложения А;

• 2) подготовить приборы к работе согласно эксплуатационной документации на них;

• 3) установить для частотомера 43-85/3R режим измерения частоты со временем измерения равным 10 с;

• 4) установить на выходе «NORMAL» калибратора FLUKE 5522А значение напряжения постоянного тока, равное 300 В;

• 5) установить на выходе «AUX» калибратора FLUKE 5522А значение напряжения постоянного тока, указанное в таблице 3 для первого измерения;

Таблица 3 - Значения напряжений постоянного тока для модификаций СЭППТ-01 и СЭППТ-02

• 6) зафиксировать показание частотомера 43-85/3R;

• 7) рассчитать значение энергии по показаниям эталонных приборов №э, кВт-ч, по формуле (1);

• 8) рассчитать значение энергии, измеренное СЭППТ W_U3M, кВт-ч, по формуле (2);

• 9) рассчитать основную относительную погрешность измерений электрической энергии, 8₀, проценты, по формуле (3);

• 10) установить на выходе «AUX» калибратора FLUKE 5522А значение напряжения постоянного тока, указанное в таблице 3 для следующего измерения;

• 11) выполнить операции 6) - 9);

• 12) выполнить операции 10) - 11) для остальных значений напряжения на входе СЭППТ по цепи тока согласно таблице 3;

• 13) изменить направление энергии на обратное, для чего изменить полярность напряжения, подаваемого с выхода «AUX» калибратора FLUKE 5522А на вход СЭППТ по цепи тока;

• 14) выполнить операции 5) - 12);

• 15) установить на выходе «NORMAL» калибратора FLUKE 5522А значение напряжения постоянного тока, равное 1000 В;

• 16) выполнить операции 5) - 14);

• 17) подключить прибор HVC-100 на вход СЭППТ по цепи напряжения, вместо калибратора FLUKE 5522А, согласно схеме электрической структурной, приведённой на рисунке А. 1 приложения А;

• 18) установить на выходе прибора HVC-100 значение напряжения постоянного тока, равное номинальному 3000 В;

• 19) выполнить операции 5) - 14);

• 20) установить на выходе прибора HVC-100 значение напряжения постоянного тока, равное максимальному 4500 В;

• 21) выполнить операции 5) - 14).

Результаты поверки считаются положительными, если основная относительная погрешность измерений электрической энергии в сети постоянного тока находится в пределах, указанных в таблице 4.

Таблица 4 - Пределы допускаемой основной относительной погрешности измерений электрической энергии в сети постоянного тока для модификаций СЭППТ-01, СЭППТ-02

• 7.6.2 Определение основной относительной погрешности измерений активной электрической энергии прямого и обратного направлений в сети переменного тока для модификаций СЭППТ-01, СЭППТ-02 проводят в следующей последовательности:

• 1) подключить приборы согласно электрической структурной схеме, приведённой на рисунке А.2 приложения А;

• 2) подготовить приборы к работе согласно эксплуатационной документации на них;

• 3) установить для частотомера 43-85/3R режим измерения частоты со временем измерения равным 10 с;

• 4) установить на выходе «NORMAL» калибратора Fluke 5522А значение напряжения переменного тока частотой 50 Гц, равное 1 кВ;

• 5) установить на выходе «AUX» калибратора FLUKE 5522А значение силы тока и фазовый угол, согласно таблице 5 для первого измерения;

• 6) зафиксировать показание частотомера 43-85/3R;

• 7) рассчитать значение энергии по показаниям эталонных приборов FKg, кВт-ч, по формуле (4);

• 8) рассчитать значение энергии, измеренное СЭППТ, W^, кВт-ч, по формуле (2);

• 9) рассчитать основную относительную погрешность измерений электрической энергии, 6₀, проценты, по формуле (3);

• 10) установить на выходе «AUX» калибратора FLUKE 5522А значение силы тока и фазовый угол, указанные в таблице 5 для следующего измерения;

• 11) выполнить операции 6) - 9);

• 12) выполнить операции 10) - И) для остальных значений силы тока и фазового угла согласно таблице 5;

• 13) изменить направление активной энергии на обратное, для чего изменить на выходе «AUX» калибратора FLUKE 5522А значение фазового угла на 180°;

• 14) выполнить операции 5) - 12).

Таблица 5 - Значения силы тока и фазового угла для модификаций СЭППТ-01 и СЭППТ-02

Результаты поверки считаются положительными, если основная относительная погрешность измерений активной энергии находится в пределах, указанных в таблице 6. Таблица 6 - Пределы допускаемой основной относительной погрешности измерений активной энергии для модификации СЭППТ-01, СЭППТ-02

• 7.6.3 Определение основной относительной погрешности измерений активной электрической энергии прямого и обратного направлений в сети переменного тока для модификаций СЭППТ-03, СЭППТ-04 проводят в следующей последовательности:

• 1) подключить приборы согласно электрической структурной схеме, приведённой на рисунке А.З приложения А;

• 2) подготовить приборы к работе согласно эксплуатационной документации на них;

• 3) установить для частотомера 43-85/3R режим измерения частоты со временем измерения равным 10 с;

• 4) установить на выходе «NORMAL» калибратора Fluke 5522А напряжение переменного тока частотой 50 Гц, равное 1 кВ для модификации СЭППТ-03 и равное

• 6,25 В для модификации СЭППТ-04;

• 5) установить на выходе «AUX» калибратора FLUKE 5522А силу тока и фазовый угол, согласно таблице 7 для первого измерения;

• 6) зафиксировать показание частотомера 43-85/3R;

Таблица 7 - Значения силы тока и фазового угла для модификаций СЭППТ-03 и СЭППТ-04

Продолжение таблицы 7

• 7) рассчитать значение энергии по показаниям эталонных приборов Яд, кВт-ч, для модификации СЭППТ-03 по формуле (5), для модификации СЭППТ-04 по формуле (6);

• 8) рассчитать значение энергии, измеренное СЭППТ, W_U3M, кВт-ч, по формуле (2);

• 9) рассчитать основную относительную погрешность измерений электрической энергии, 8₀, проценты, по формуле (3);

• 10) установить на выходе «AUX» калибратора FLUKE 5522А значение силы тока и фазовый угол, указанные в таблице 7 для следующего измерения;

• 11) выполнить операции 6) - 9);

• 12) выполнить операции 10) - 11) для остальных значений силы тока и фазового угла согласно таблице 7;

• 13) изменить направление активной энергии на обратное, для чего изменить на выходе «AUX» калибратора FLUKE 5522А значение фазового угла на 180°;

• 14) выполнить операции 5) - 12).

Результаты поверки считаются положительными, если основная относительная погрешность измерений активной энергии находится в пределах, указанных в таблице 8. Таблица 8 - Пределы допускаемой основной относительной погрешности измерений актив-ной энергии для модификаций СЭППТ-03, СЭППТ-04

• 7.6.4 Определение основной относительной погрешности измерений реактивной электрической энергии прямого и обратного направления для модификаций СЭППТ-01, СЭППТ-02 проводят в следующей последовательности:

• 1) подключить приборы согласно электрической структурной схеме, приведённой на рисунке А.2 приложения А;

• 2) подготовить приборы к работе согласно эксплуатационной документации на них;

• 3) установить для частотомера 43-85/3R режим измерения частоты со временем измерения равным 10 с;

• 4) установить на выходе «NORMAL» калибратора Fluke 5522А напряжение переменного тока частотой 50 Гц, равное 1 кВ;

• 5) установить на выходе «AUX» калибратора FLUKE 5522А значение силы тока и фазовый угол согласно таблице 9 для первого измерения;

• 6) зафиксировать показание частотомера 43-85/3R;

• 7) рассчитать значение энергии по показаниям эталонных приборов Wa, квар-ч, по формуле (7);

• 8) рассчитать значение энергии, измеренное СЭППТ W_U3M, квар-ч, по формуле (8);

• 9) рассчитать основную относительную погрешность измерений электрической энергии, 8₀, проценты, по формуле (3);

Таблица 9 - Значения силы тока и фазового угла для модификаций СЭППТ-01 и СЭППТ-02

• 10) установить на выходе «AUX» калибратора FLUKE 5522А значение силы тока и фазовый угол, указанные в таблице 9, для следующего измерения;

И) выполнить операции 6) - 9);

• 12) выполнить операции 10) - 11) для остальных значений напряжения на входе СЭППТ по цепи тока и фазового угла согласно таблице 9;

• 13) изменить направление реактивной энергии на обратное, для чего изменить на выходе «AUX» калибратора FLUKE 5522А значение фазового угла на 180°;

• 14) выполнить операции 5) - 12).

Результаты поверки считаются положительными, если основная относительная погрешность измерений реактивной энергии находится в пределах, указанных в таблице 10.

Таблица 10 - Пределы допускаемой основной относительной погрешности измерений

• 7.6.5 Определение основной относительной погрешности измерений реактивной электрической энергии прямого и обратного направления для модификаций СЭППТ-03, СЭППТ-04 проводят в следующей последовательности:

• 1) подключить приборы согласно электрической структурной схеме, приведённой на рисунке А.З приложения А;

• 2) подготовить приборы к работе согласно эксплуатационной документации на них;

• 3) установить для частотомера 43-85/3R режим измерения частоты со временем измерения равным 10 с;

• 4) установить на выходе «NORMAL» калибратора Fluke 5522А напряжение переменного тока частотой 50 Гц, равное 1 кВ для модификации СЭППТ-03 и равное

• 6,25 В для модификации СЭППТ-04;

• 5) установить на выходе «AUX» калибратора FLUKE 5522А силу тока и фазовый угол согласно таблице 11 для первого измерения;

• 6) зафиксировать показание частотомера 43-85/3R;

аблица 11 - Значения силы тока и фазового угла для модификаций СЭППТ-03 и СЭППТ-04

• 7) рассчитать значение энергии по показаниям эталонных приборов W₃, квар-ч, для модификации СЭППТ-03 по формуле (9), для модификации СЭППТ-04 по формуле (10);

• 8) рассчитать значение энергии, измеренное СЭППТ W^, квар-ч, по формуле (8);

• 9) рассчитать основную относительную погрешность измерений электрической энергии, 6₀, проценты, по формуле (3);

• 10) установить на выходе «AUX» калибратора FLUKE 5522А значение силы тока и фазовый угол, указанные в таблице 11 для следующего измерения;

• 11) выполнить операции 6) - 9);

• 12) выполнить операции 10) - 11) для остальных значений силы тока и фазового угла согласно таблице 11;

• 13) изменить направление реактивной энергии на обратное, для чего изменить на выходе «AUX» калибратора FLUKE 5522А значение фазового угла на 180°;

• 14) выполнить операции 5) - 12).

Результаты поверки считаются положительными, если основная относительная погрешность измерений реактивной энергии находится в пределах, указанных в таблице 12.

Таблица 12 - Пределы допускаемой основной относительной погрешности измерений

• 8.1 Результаты поверки СЭППТ оформляют в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 8.2 При положительном результате поверки в паспорт СЭППТ вносится соответствующая запись, заверяемая подписью поверителя и знаком поверки и (или) выдается свидетельство о поверке. Знак поверки в виде наклейки наносится в раздел 13 паспорта или на свидетельство о поверке.

• 8.3 При отрицательном результате поверки СЭППТ не допускается к дальнейшему применению, свидетельство о поверке аннулируется, выписывается извещение о непригодности к применению и делается соответствующая запись в паспорте СЭППТ.

Зам. начальника отдела 206.1

ФГУП «ВНИИМС»

Ведущий инженер отдела 206.1

ФГУП «ВНИИМС»

ПРИЛОЖЕНИЕ А (обязательное)

Примечание - пунктиром показано подключение для подачи на вход СЭППТ напряжений постоянного тока в диапазоне свыше 1000 В

Рисунок А.1 - Схема электрическая структурная для определения основной погрешности измерений энергии в сети постоянного тока для модификаций СЭППТ-01 и СЭППТ-02

Рисунок А.2 - Схема электрическая структурная для определения основной погрешности измерений активной и реактивной энергии в сети переменного тока для модификаций СЭППТ-01, СЭППТ-02

Рисунок А.З - Схема электрическая структурная для определения основной погрешности измерений активной и реактивной энергии в сети переменного тока для модификаций СЭППТ-03, СЭППТ-04
