Руководство по эксплуатации «Генератор сигналов высокочастотный Г4-229» (ТНСК.411653.002РЭ)

• 1 ПОВЕРКА ПРИБОРА

1.1 Общие положения

• 1.1.1 Настоящий раздел устанавливает методику и средства первичной и периодической поверки генераторов сигналов высокочастотных Г4-229.

• 1.1.2 Порядок организации и проведения поверки должен соответствовать установленному в ПР 50.2.006.

• 1.1.3 Межповерочный интервал 12 месяцев. При необходимости его изменения по результатам эксплуатации, порядок пересмотра должен соответствовать установленному в ПР 50.2.006.

• 1.1.4 Методики, установленные в настоящем разделе, могут быть применены для проведения калибровки прибора при его использовании в сферах деятельности, не соответствующих сфере государственного регулирования обеспечения единства измерений

Порядок организации и проведения калибровки должен соответствовать установленному в ПР 50.2.016.

• 1.1.5 Норма времени на поверку - 30 часов.

1.2 Операции поверки

1.2.1 При проведении поверки должны быть выполнены операции, перечисленные в таблице 1.1.

Продолжение таблицы 1.1

Наименование операции	Номер пункта методики поверки	Необходимость проведения операции при
		первичной поверке	периодической поверке
2.4 Проверка работоспособности прибора при синхронизации от внешнего источника опорной частоты 5 МГц или 10 МГц	1.8.2.4	да	да
2.5 Проверка выполнения прибором режима квадратурной модуляции	1.8.2.5	да	да
2.6 Проверка возможности формирования на выходах I и Q гармонических сигналов генератора НЧ прибора, сигналов прямоугольной, треугольной, пилообразной и произвольной форм и возможность загрузки сигнала произвольной формы от ПЭВМ через интерфейс USB	1.8.2.6	да	нет
3 Определение метрологических характеристик	1.8.3
3.1 Определение диапазона частот и основной погрешности установки частоты на основном и дополнительном выходах.	1.8.3.1	да	да
3.2 Определение нестабильности частоты при использовании внутреннего опорного источника за любой 15-минутный интервал	1.8.3.2	да	нет
3.3 Определение основной погрешности установки опорного уровня мощности 0 дБм (1 мВт) на основном выходе прибора	1.8.3.3	да	да
3.4 Определение номинальных пределов изменения уровня мощности и погрешности ослабления или усиления сигнала на основном выходе прибора в режиме НК при работе на согласованную нагрузку относительно опорного уровня 0 дБм (1 мВт)	1.8.3.4	да	да
3.5 Определение нестабильности мощности на основном выходе прибора в режиме НК за любой 15-минутный интервал	1.8.3.5	да	нет
3.6 Определение максимального гарантируемого уровня мощности и диапазона регулирования ослабления уровня мощности на дополнительном выходе прибора относительно максимального	1.8.3.6 1.8.3.7	да	да

Продолжение таблицы 1.1

Наименование операции	Номер пункта методики поверки	Необходимость проведения операции при
		первичной поверке	периодической поверке
3.7 Определение относительного уровня негармонических составляющих в спектре сигнала на основном выходе в режиме НК и относительного уровня второй и третьей гармоник сигнала на основном выходе (относительно первой гармоники) в режиме НК	1.8.3.8	да	нет
3.8 Определение погрешности установки девиации частоты	1.8.3.9	да	да
3.9 Определение коэффициента гармоник огибающей ЧМ сигнала	1.8.3.10	да	да
3.10 Определение погрешности установки коэффициента АМ	1.8.3.11	да	да
3.11 Определение коэффициента гармоник огибающей АМ сигнала при работе от внутреннего источника модуляции	1.8.3.12	да	нет
3.12 Определение коэффициента паразитной АМ в режиме НК и ЧМ	1.8.3.13	да	нет
3.13 Определение девиации паразитной ЧМ в режиме НК и АМ	1.8.3.14	да	нет
3.14 Определение относительной спектральной плотности мощности фазового шума (СПМФШ) в одной боковой полосе 1 Гц в режиме НК	1.8.3.14	да	нет
3.15 Определение параметров сигнала в режиме ИМ	1.8.3.15	да	нет
3.16 Определение ослабления выходного сигнала в паузе между импульсами и неравномерности вершины выходного ВЧ импульса	1.8.3.16	да	да
3.17 Определение КСВН основного выхода прибора	1.8.3.17	да	нет

Окончание таблицы 1.1

Наименование операции	Номер пункта методики поверки	Проведение операции при
		первичной поверке	периодической поверке
3.29 Определение длительности фронта и спада импульса, выбросов за фронтом и спадом и неравномерности вершины сигналов прямоугольной формы	1.8.3.29	да	да
3.30 Определение коэффициента нелинейности сигналов треугольной и пилообразной формы	1.8.3.30	да	нет

П р и м е ч а н и е- поверку прекращают при получении отрицательного результата любой отдельной операции.

Номер пункта методики поверки	Наименование и тип основного или вспомогательного средства поверки; метрологические и основные технические характеристики средства поверки
1.8.3.29	Осциллограф С1-75. Коэффициент развертки от 0,1 мкс/см до 5 с/см.
1.8.3.30	Осциллограф цифровой люминофорный TDS3032B. Полоса пропускания до 300 МГц, коэффициент отклонения от 1 мВ/дел до 1 В/дел, коэффициент развертки от 2 нс/дел до 10 с/дел, 2 канала, погрешность при цифровом измерении напряжения сигнала между двумя маркерами ± 2 %.

П р и м е ч а н и я:

1 При проведении поверки могут использоваться другие СИ, обеспечивающие определение (контроль) метрологических характеристик поверяемого прибора с требуемой точностью.

2 Все СИ, используемые при поверке, должны быть исправны и поверены, вспомогательные устройства должны быть проверены на соответствие предъявляемым к ним требованиям.

1.4 Требования к квалификации поверителей

• 1.4.1 Поверитель, непосредственно осуществляющий поверку, должен быть аттестован на право проведения поверки средств измерений в соответствии с ПР 50.2.012.

• 1.4.2 На рабочем месте поверителя должен быть комплект документации, включающий

- настоящее Руководство по эксплуатации;

- ТО или РЭ на средства поверки.

1.5 Требования безопасности

• 1.5.1 При проведении поверки необходимо соблюдать требования безопасности, установленные в разделе 3 и п.5.1 настоящего руководства по эксплуатации (часть 1).

• 1.5.2 К проведению поверки допускаются лица прошедшие инструктаж по безопасности труда при работе с электроизмерительными и радиоизмерительными приборами.



• 1.5.3 Рабочее место поверителя должно быть оборудовано в соответствии с требованиями по безопасности труда, производственной санитарии и охраны окружающей среды.

• 1.6 Условия поверки



• 1.6.1 Поверка должна производится в нормальных условиях, установленных в

ГОСТ 8.395:

• - температура окружающей среды, °С..................20+5;

• - относительная влажность воздуха, %................50-80;

• - атмосферное давление, кПа (мм рт. ст.)..............84-106 (630-795).

Напряжение сети питания - (220 + 4,4) В.

Предельные отклонения частоты 50 Гц и содержание гармоник - по ГОСТ 13109.

Допускается проводить поверку в реальных условиях, существующих в помещении поверочной лаборатории, если они не выходят за пределы рабочих условий для прибора и

применяемых средств поверки.

• 1.6.2 В помещении, где располагается прибор, не должно быть сотрясений пола от работы станков, прессов и другого оборудования, источников электромагнитных полей.

• 1.7 Подготовка к поверке

• 1.7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

- проверить наличие технической документации и укомплектованность прибора в соответствии с требованиями технической документации;

- разместить прибор на рабочем месте, обеспечив при этом удобство работы и исключив попадания на прибор прямых солнечных лучей;

- подключить поверяемый прибор и средства поверки к сети и прогреть их в течение времени установления рабочего режима, предусмотренного для них в документации.

• 1.8 Проведение поверки

Поверка проводится в соответствии с перечнем операций, указанных в таблице 1.1.

• 1.8.1 Внешний осмотр



  • 1.8.1.1 При проведении внешнего осмотра проверяется соответствие прибора следующим требованиям:

- отсутствие механических повреждений, влияющих на работоспособность прибора;

- сохранность пломб;

- наличие и четкость фиксации элементов управления;

- чистота и прочность крепления присоединительных разъемов;

- отсутствие дефектов лакокрасочных покрытий и четкость маркировки.

Приборы, имеющие дефекты, бракуются и направляются в ремонт.

• 1.8.2 Опробование

  • 1.8.2.1 Перед началом опробования провести проверку электрического сопротивления изоляции.

Измерение электрического сопротивления изоляции сетевых цепей относительно корпуса прибора проводить с помощью мегаомметра с выходным напряжением 500 В, подключенного к заземляющему контакту и к соединенным между собой контактам питания сетевой вилки. Клавишу «0/1» на задней панели прибора установить во включенное состояние.

Изм	Лист	№ документа	Подпись	Дата

Отсчёт показаний мегаомметра проводить через 1 мин после подачи измерительного

напряжения или через меньшее время, если показания остаются неизменными.

Результаты испытаний считать удовлетворительными, если измеренное значение электрического сопротивления изоляции не менее 20 МОм.

• 1.8.2.2 Проверку функционирования прибора в режиме ручного управления провести путем установки основных режимов в соответствии с указаниями разделов 5.4 и 5.5 настоящего руководства по эксплуатации (часть 1).

При неправильном функционировании прибор выключают и поверку прекращают.

• 1.8.2.3 Проверка автоматизированного режима работы прибора.

Проверку автоматизированного режима работы прибора провести с помощью анализатора логических состояний 814.

Подключить приборы по схеме, приведенной на рисунке 1.1. Подключить к соединителю «КОП» на задней панели прибора анализатор КОП 814 через кабель КОП ЕЭ4.854.738-01 из комплекта анализатора КОП 814.

При помощи клавиш передней панели прибора установить адрес КОП равный 1, а переключатель режима ТПМ в положение «ТПМ Выкл» (см. п. 5.5.31 Установка адреса КОП и п. 5.3.2.5 «Меню», раздел «СИСТ» (система) руководства по эксплуатации часть 1).

Установить переключатели на передней панели анализатора КОП 814 в положения:

ЗО - нижнее;

ДУ - верхнее;

ОИ - нижнее;

КОМПАР - верхнее;

ЧЕТН - нижнее;

Тз HS - 2;

ЗО - откл.

Установить переключатели передней панели анализатора КОП 814 в положения (режим записи):

«ЗАПИСЬ»;

«ПАМЯТЬ-128»;

«ПРД» - «ПАМЯТЬ»;

«РУЧН»

и нажать клавишу «СБРОС».

Изм	Лист	№ документа	Подпись	Дата

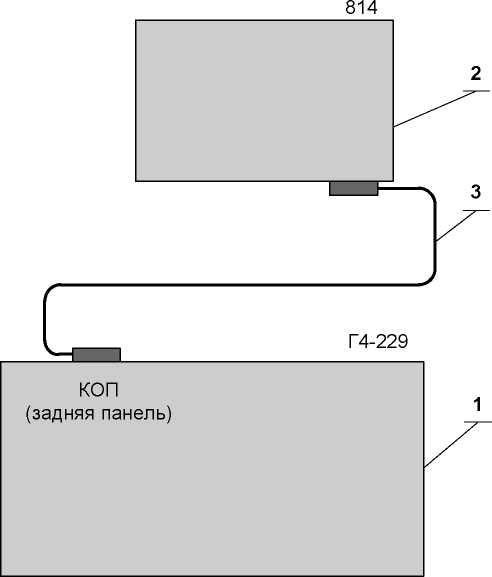

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Анализатор КОП 814;

• 3 Кабель КОП из комплекта анализатора КОП 814.

Рисунок 1.1 - Схема подключения приборов для проверки интерфейсных функций и программирования прибора через КОП

Изм	Лист	№ документа	Подпись	Дата

Провести запись информации в ОЗУ, установив переключателей «ЛД» на передней панели анализатора КОП в положения, приведенные в таблице 1.3, и нажать клавишу «ЗАПУСК».

Установить переключатели на передней панели анализатора КОП в режим передачи данных:

«РАБОТА»;

«ПАМЯТЬ 128»;

«ПРД» - «ПАМЯТЬ»;

«МЕДЛ»

и нажать клавишу «СБРОС».

Переключатели «ЛД», «УП», «КП» передней панели анализатора должны оставаться в положениях, указанных в строке 15 таблицы 1.9.

Передать информацию из анализатора КОП в прибор нажатием клавиши «ЗАПУСК» передней панели анализатора.

Лист

ТНСК.411653.002 РЭ

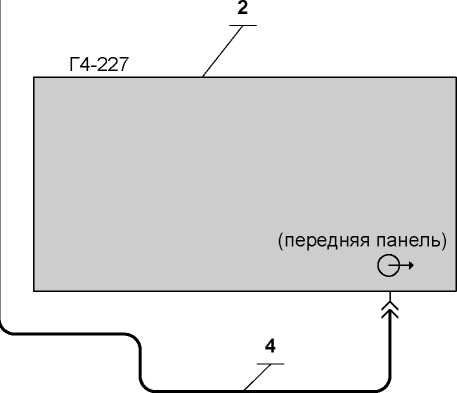

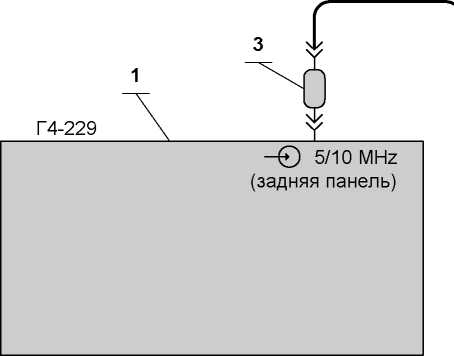

1 Генератор сигналов высокочастотный Г4-229;

• 2 Генератор сигналов высокочастотный Г4-227;

• 3 Переход коаксиальный ЯНТИ.434541.011 (7/3, розетка - «байонет», вилка) из комплекта ДК1-26;

• 4 Кабель соединительный ВЧ 4.852.793-01 (канал 7/3) из комплекта прибора Г4-229.

Рисунок 1.2 - Схема подключения приборов для проверки работы прибора при синхронизации его от внешнего источника опорной частоты

• 5 МГц или 10 МГц

  Лист

  Изм	Лист	№ документа	Подпись	Дата

1.8.2.5 Проверка квадратурной модуляции

Проверку квадратурной модуляции проводить с помощью анализатора спектра путем наблюдения спектра сигнала.

Приборы соединить по схеме, приведенной на рисунке 1.3. Кабель подсоединить к входу I на задней панели прибора.

В генераторе Г4-227 установить частоту 1 МГц и мощность 10 дБм.

В приборе установить несущую частоту (частоту на основном выходе прибора) 9 кГц, мощность 3 дБм, режим внутренней КАМ, sin, фаза 90 ^о, частоту модуляции 2 кГц. В анализаторе спектра выбрать центральную частоту Fц = 9 кГц, полосу обзора ПО = 5 кГц, а полосу пропускания (П), полосу видеофильтра (ВФ) и время свипирования (Т) -автоматически.

Уровень анализатора спектра настроить так, чтобы максимальный пик был ниже верхней границы графической сетки на величину от 3 до 10 дБ.

При помощи клавиш меню «МОД > Больше > КАМ > ВНУТР > Баланс» настроить баланс усиления («УСИЛЕН»), фазы («ФАЗА»), смещения («СМЕЩ»), и уровня («УРОВЕНЬ») так, чтобы подавление сигналов на частотах 7 кГц и 9 кГц относительно сигнала 11 кГц было максимальным (см. также первую строку таблицы 1.4).

При помощи дельта-маркера измерить подавление сигналов на частотах 7 кГц (вторая боковая) и 9 кГц (несущая) относительно сигнала 11 кГц.

Повторить измерения на несущих частотах в соответствии со строками 2-4 таблицы 1.4, устанавливая частоту модуляции 100 кГц и настраивая центральную частоту и полосу обзора анализатора спектра для удобного наблюдения полезных и паразитных сигналов.

В приборе установить несущую частоту (частоту на основном выходе прибора) 6 ГГц, мощность 3 дБм, режим внешней КАМ. В анализаторе спектра выбрать центральную частоту Fц = 6 ГГц, полосу обзора ПО = 10 МГц, а полосу пропускания (П), полосу видеофильтра (ВФ) и время свипирования (Т) - автоматически.

Уровень анализатора спектра настроить так, чтобы максимальный пик был ниже верхней границы графической сетки на величину от 3 до 10 дБ.

Убедиться, что в спектре выходного сигнала, отображаемом на экране анализатора спектра, присутствуют две боковые составляющие, отстроенные от центральной частоты на (1,0 ± 0 ,1) МГц, которые по уровню превышают отклик на центральной (несущей) частоте на величину не менее 5 дБ.

Переключить кабель к входу Q на задней панели прибора и повторить измерения.

Результаты проверки считать удовлетворительными, если:

• - в режиме внутренней КАМ подавление сигналов несущей частоты и второй боковой относительно полезного сигнала составляет не менее 30 дБ;

• - в режиме внешней КАМ при подаче сигнала как на вход I, так и на вход Q, на экране анализатора спектра присутствуют две боковые составляющие, отстроенные от центральной частоты на (1 ,0 ± 0 ,1) МГц, которые по уровню превышают отклик на центральной (несущей) частоте на величину не менее 5 дБ.

  Подпись и дата
  Инв. № дубл.
  Взам инв №
  Подпись и дата
  Инв. № подл.

  Изм	Лист	№ документа	Подпись	Дата

  Лист

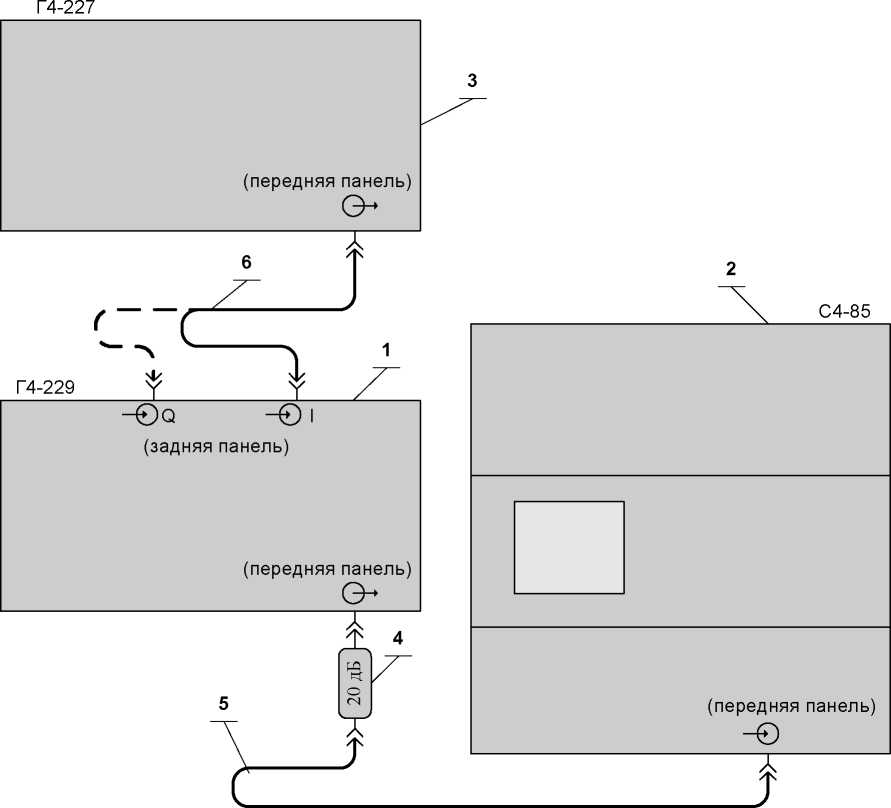

• 1. Генератор сигналов высокочастотный Г4-229;

• 2. Анализатор спектра С4-85;

• 3. Генератор сигналов высокочастотный Г4-227;

• 4. Аттенюатор ЯНТИ.434821.109-02 (ослабление 20 дБ, канал 7/3) из комплекта ДК1-26;

• 5. Кабель соединительный ВЧ 4.852.793-01 (канал 7/3) из комплекта прибора Г4-229;

• 6. Кабель соединительный ВЧ 4.852.517-08 (байонет-байонет) из комплекта прибора Г4-229.

Рисунок 1.3 - Схема подключения приборов для проверки квадратурной модуляции

Изм	Лист	№ документа	Подпись	Дата

1.8.2.6 Проверка формирования на выходах I и Q генератора НЧ прибора гармонических сигналов, сигналов прямоугольной, треугольной, пилообразной и произвольной форм и возможность загрузки сигнала произвольной формы от ПЭВМ через интерфейс USB

Проверку формирования на выходах I и Q генератора НЧ прибора гармонических сигналов, сигналов прямоугольной, треугольной, пилообразной и произвольной форм и возможность загрузки сигнала произвольной формы от ПЭВМ через интерфейс USB проводить путем визуального наблюдения сигналов на выходах I и Q с помощью осциллографа.

Приборы соединить по схеме подключения, приведенной на рисунке 1.4.

Перевести генератор НЧ прибора в режим формирования гармонического сигнала, частота 1 кГц, амплитуда 1 В, сдвиг фазы 180 °. Установить на осциллографе длительность горизонтальной развертки 200 мкс/см, вертикальной - 500 мВ/см.

Наблюдая осциллограмму, убедиться в наличии двух периодов гармонических

сигналов, сдвинутых относительно друг друга на половину периода.

Перевести генератор НЧ прибора в режим формирования прямоугольного сигнала, период 1 мс, длительность импульса 100 мкс, амплитуда 1 В, задержка между каналами 100 мкс.

Наблюдая осциллограмму, убедиться в наличии двух периодов прямоугольных

сигналов, сдвинутых друг относительно друга на длительность импульса.

Перевести генератор НЧ прибора в режим формирования сигнала треугольной формы, частота 1 кГц, амплитуда 1 В, сдвиг фазы 180 °.

Наблюдая осциллограмму, убедиться в наличии двух периодов сигналов треугольной формы, сдвинутых относительно друг друга на половину периода.

Перевести генератор НЧ прибора в режим формирования сигнала пилообразной формы, частота 1 кГц, амплитуда 1 В, сдвиг фазы 180°.

Наблюдая осциллограмму, убедиться в наличии двух периодов сигналов пилообразной формы, сдвинутых относительно друг друга на половину периода.

Соединить разъем USB2 генератора с выходом USB ПЭВМ. Загрузить в генератор НЧ прибора сигнал PIL. Произвести запуск формирования сигнала.

Наблюдая осциллограмму, убедиться в наличии двух периодов сигналов пилообразной формы, сдвинутых относительно друг друга на половину периода.

Результаты проверки считать удовлетворительными, если:

• - в режиме формирования гармонических сигналов на экране осциллографа наблюдаются по два периода двух гармонических сигналов, сдвинутых на половину периода;

• - в режиме формирования сигналов прямоугольной формы на экране осциллографа наблюдаются по два периода двух сигналов прямоугольной формы, сдвинутых на длительность импульса;

• - в режиме формирования сигналов треугольной формы на экране осциллографа наблюдаются по два периода двух сигналов треугольной формы, сдвинутых на половину периода;

• - в режиме формирования сигналов пилообразной формы на экране осциллографа наблюдаются по два периода двух сигналов пилообразной формы, сдвинутых на половину периода;

• - после загрузки сигнала произвольной формы от ПЭВМ на экране осциллографа наблюдаются по два периода двух сигналов пилообразной формы, сдвинутых на половину периода.

  Подпись и дата
  Инв. № дубл.
  Взам инв №
  Подпись и дата
  Инв. № подл.

  Изм	Лист	№ документа	Подпись	Дата

  Лист

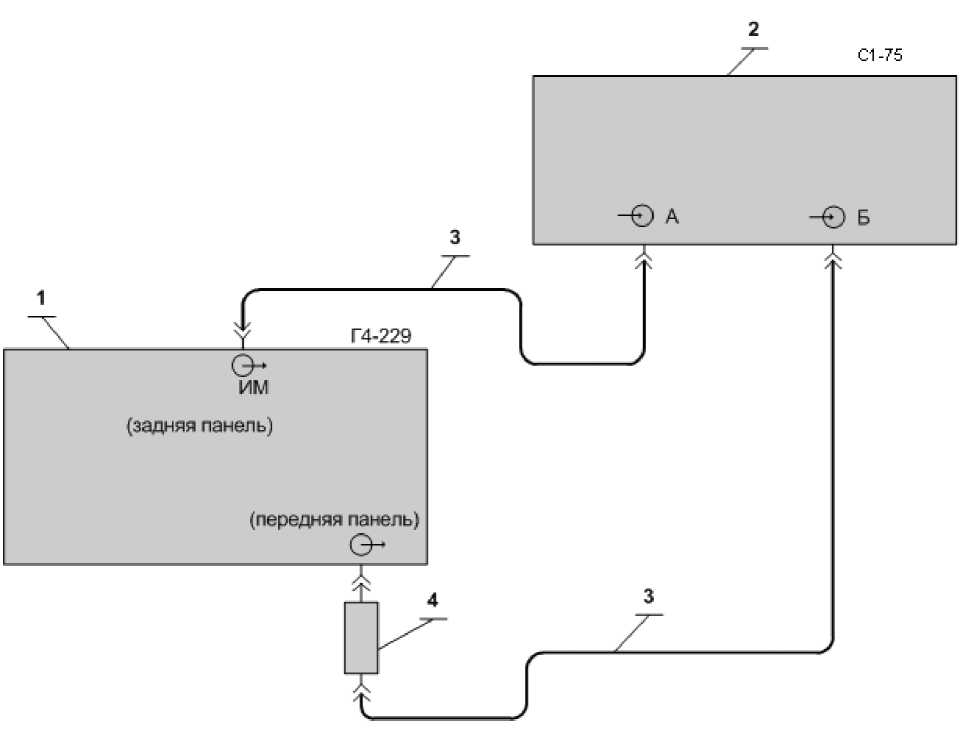

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Осциллограф С1-75;

• 3 Кабель соединительный ВЧ 4.852.517-08 (байонет-байонет) из комплекта прибора Г4-229.

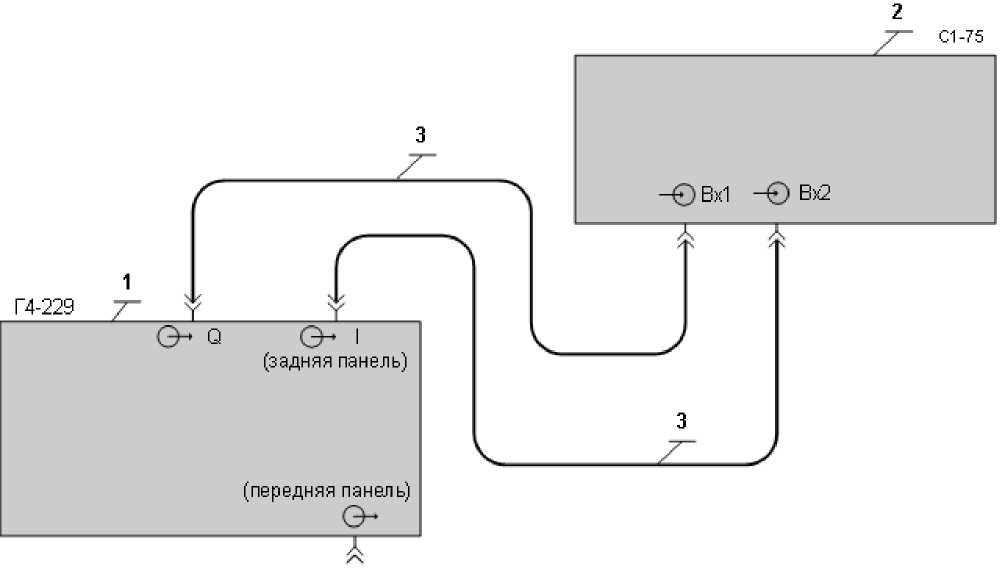

Рисунок 1.4 -Схема подключения приборов для проверки формирования на выходах I и Q гармонических сигналов, сигналов прямоугольной, треугольной, пилообразной и произвольной форм и возможности загрузки сигнала произвольной формы от ПЭВМ через интерфейс USB

Изм	Лист	№ документа	Подпись	Дата

1.8.3 Определение метрологических характеристик

ВНИМАНИЕ - Поверку генератора Г4-229 следует проводить в режиме без модуляции, если иное особо не оговорено в приведённых ниже методиках.

Прибор должен быть прогрет не менее 30 минут. После прогрева прибора в нормальных условиях и непосредственно перед измерениями следует провести коррекцию мощности на основном выходе - нажать клавишу «КОРР».

1.8.3.1 Определение диапазона частот и основной погрешности установки частоты на основном и дополнительном выходах при использовании внутреннего опорного источника.

(Определение диапазона частот проводить в ходе определения основной погрешности установки частоты на основном и дополнительном выходах).

Определение основной погрешности установки частоты на основном и дополнительном выходе проводить путем измерения частоты генерируемых колебаний в режиме НК с помощью универсального частотомера не менее чем на трех частотах рабочего диапазона, включая максимальную и минимальную частоты.

Рекомендуемые значения частот, устанавливаемые по индикатору поверяемого прибора, приведены в таблице 1.5.

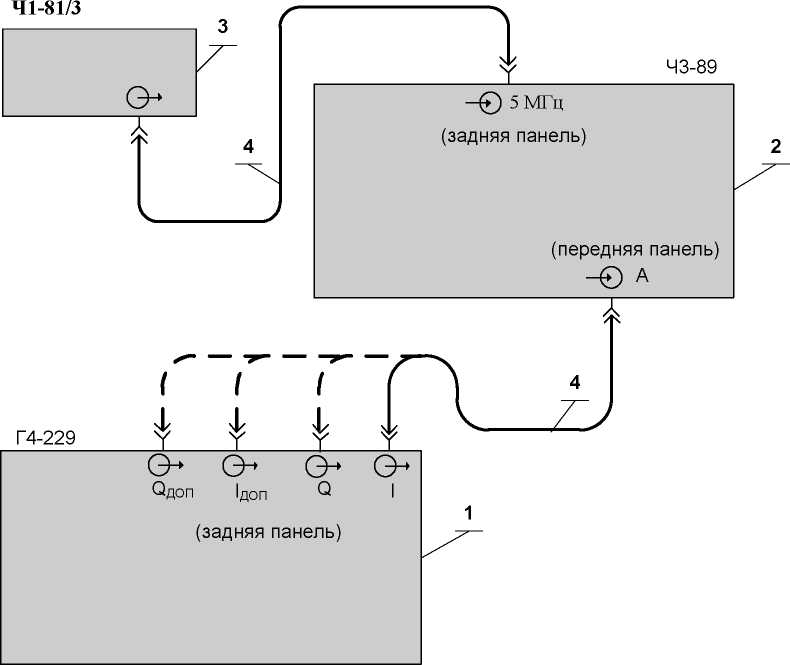

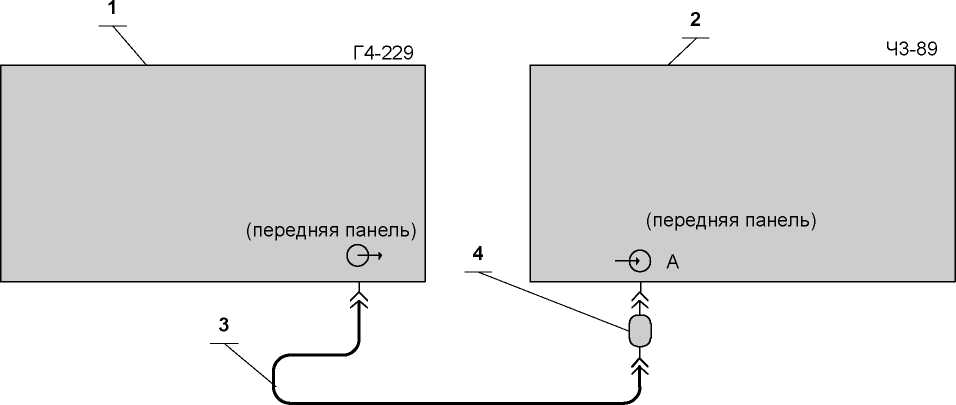

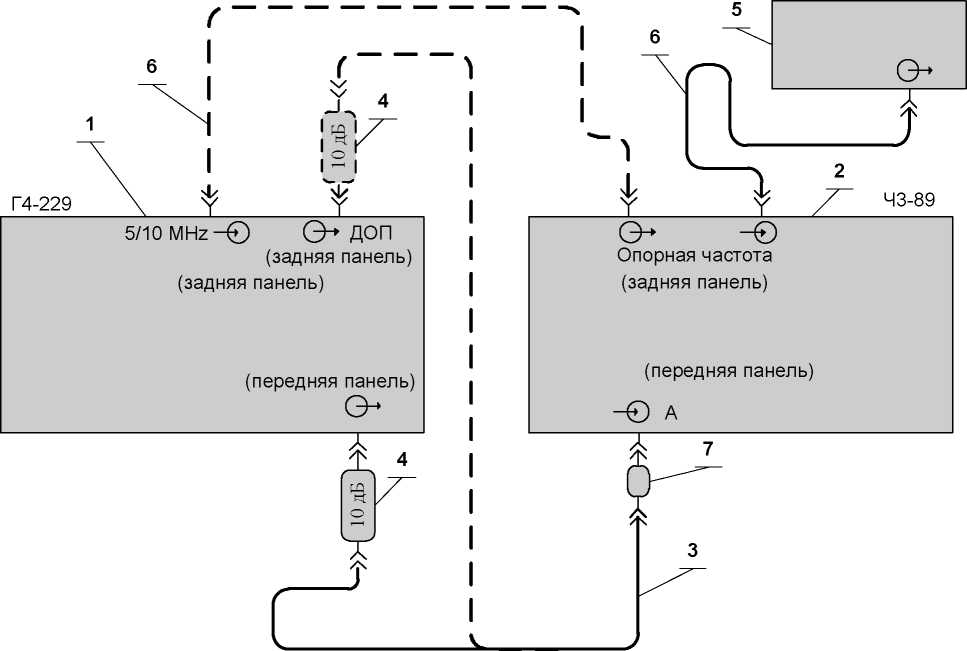

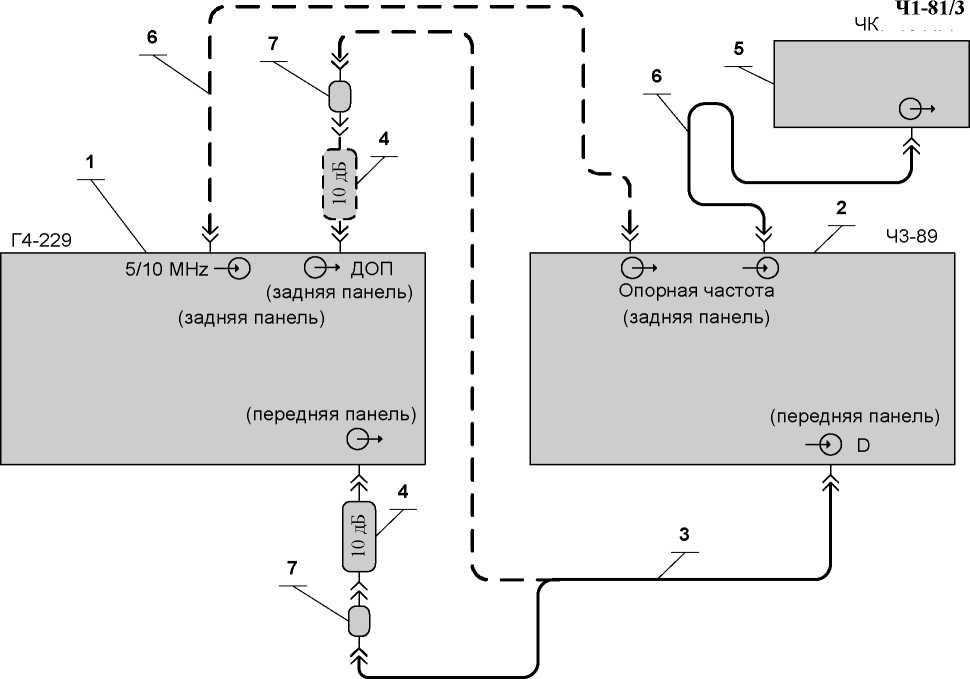

Приборы соединить по схемам, приведенным на рисунках 1.5 а и 1.5 б. Аттенюатор и кабель подключить к основному выходу прибора на передней панели. Кабель между выходом опорной частоты частотомера и входом «5/10 MHz» генератора (показан штриховой линией) не подключать.

Измерение частоты синусоидального сигнала 0,009 МГц и 0,009001 МГц проводить на канале А, 3000 и 6000 МГц- на канале D частотомера Ч3-89.

Время счета частотомера установить 10 с для нижней частоты и 1 с для остальных частот.

Установить входные коммутаторы канала А в положения:

• - коэффициент ослабления входных аттенюаторов Х1/Х10 - в положение Х10;

• - вид связи (~/ — ) - в положение — ;



  Лист

  ТНСК.411653.002 РЭ

- входное сопротивление 50 Q /1 М Q - в положение 50 Q. Время счета 10 с.

Коэффициент усреднения N=1, массив измерений М=1. Уровень выходного сигнала прибора подобрать так, чтобы он обеспечивал работу частотомера.

Провести измерения и зафиксировать результат.

Подключить сигнал к разъему D частотомера Ч3-89 и установить: коэффициент усреднения N=1, массив измерений М=1, время счета 1 с. Провести измерения и зафиксировать результат.

Для каждой устанавливаемой частоты вычислить основную погрешность частоты Af по формуле:

^Af fycT ^{— f}U3M ,

где f_U3M, f_ycT - измеренное и установленное значения частот соответственно.

Переключить сигнал на дополнительной выход. Уровень выходного сигнала прибора установить достаточным для нормальной работы частотомера и повторить измерения.

Результаты поверки считать удовлетворительными, если результаты измерения не выходят за пределы значений, указанные в таблице 1.5.

ЧК7-

Ч1-81/3

• 1. Генератор сигналов высокочастотный Г4-229;

• 2. Частотомер универсальный Ч3-89;

• 3. Кабель соединительный ВЧ 4.852.793-01 ( 7/3) из комплекта прибора Г4-229;

• 4. Аттенюатор ЯНТИ.434821.109-01 (ослабление 10 дБ, канал 7/3) из комплекта прибора ДК1-26;

• 5. Стандарт частоты Ч1-81/3;

• 6. Кабель соединительный ВЧ 4.852.517-08 (байонет-байонет) из комплекта прибора Г4-229;

• 7. Переход коаксиальный ЯНТИ.434541.011 (канал 7/3) из комплекта ДК1-26.

Рисунок 1.5 а - Схема подключения приборов для определения диапазона частот, погрешности установки частоты

Лист

• 1. Генератор сигналов высокочастотный Г4-229;

• 2. Частотомер универсальный Ч3-89;

• 3. Кабель соединительный ВЧ 4.609005 (канал 2,4 мм) из комплекта Ч3-89;

• 4. Аттенюатор ЯНТИ.434821.109-01 (ослабление 10 дБ, канал 7/3) из комплекта прибора ДК1-26;

• 5. Стандарт частоты Ч1-81/3;

• 6. Кабель соединительный ВЧ 4.852.517-08 (байонет-байонет) из комплекта прибора Г4-229;

• 7. Переход коаксиальный 434542.010 (2,4/1, розетка - 7/3, вилка) из комплекта Ч3-89.

Рисунок 1.5 б - Схема подключения приборов для определения диапазона частот, погрешности установки частоты и нестабильности частоты

Изм	Лист	№ документа	Подпись	Дата

1.8.3.2 Определение нестабильности частоты при использовании внутреннего опорного источника за любой 15-минутный интервал через 1 ч после включения прибора

Определение нестабильности частоты при использовании внутреннего опорного источника за любой 15-минутный интервал, проводить путем измерения частоты генерируемых колебаний в режиме НК с помощью универсального частотомера Ч3-89, подключенного к входу D по схеме, показанной на рисунке 1.5 б. Кабель между выходом опорной частоты частотомера и входом «5/10 MHz» генератора (показан на рисунке штриховой линией) не подключать.

Время счёта частотомера установить 10 с. Уровень выходного сигнала прибора установить достаточным для нормальной работы частотомера.

После включения прибора установить максимальную частоту 6 ГГц, выдержать в течение 1 ч и провести измерения частоты через каждые 3 мин в пятнадцатиминутном интервале времени.

Значения нестабильности частоты вычислить по формуле:

где f_MaKC, f_MUH - наибольшее и наименьшее значение частоты в 15-минутном интервале времени, f0 значение частоты в начале 15-минутного интервала.

Результаты поверки считать удовлетворительными, если вычисленная нестабильность прибора Г4-229 на максимальной частоте не более 140’⁹.

• 1.8.3.3 Определение основной погрешности установки опорного уровня мощности 0 дБм (1 мВт) на основном выходе прибора



Определение основной погрешности установки уровня выходной мощности 0 дБм (1 мВт) на основном выходе прибора проводить в режиме НК путем измерения выходного напряжения или мощности на основном выходе прибора с помощью вольтметра (на частотах до 50 МГц включительно) или ваттметра поглощаемой мощности (на частотах свыше 50 МГц).

Приборы соединить по схеме, приведенной на рисунке 1.6. С помощью вольтметра провести измерения выходного напряжения на частотах 9 кГц и 50 МГц при уровне выходной мощности 1 мВт (0 дБм). (Измерение выходного напряжения на частоте 9 кГц проводить через вход «U~3» вольтметра).

Погрешность установки уровня выходной мощности в децибелах вычислить по

где Р_изм - измеренное значение выходной мощности, мВт;

Р_уст - установленное значение выходной мощности, мВт.

Результаты поверки считать удовлетворительными, если полученные значения не выходят за пределы допускаемых значений, приведенных в таблице 1.6.

2

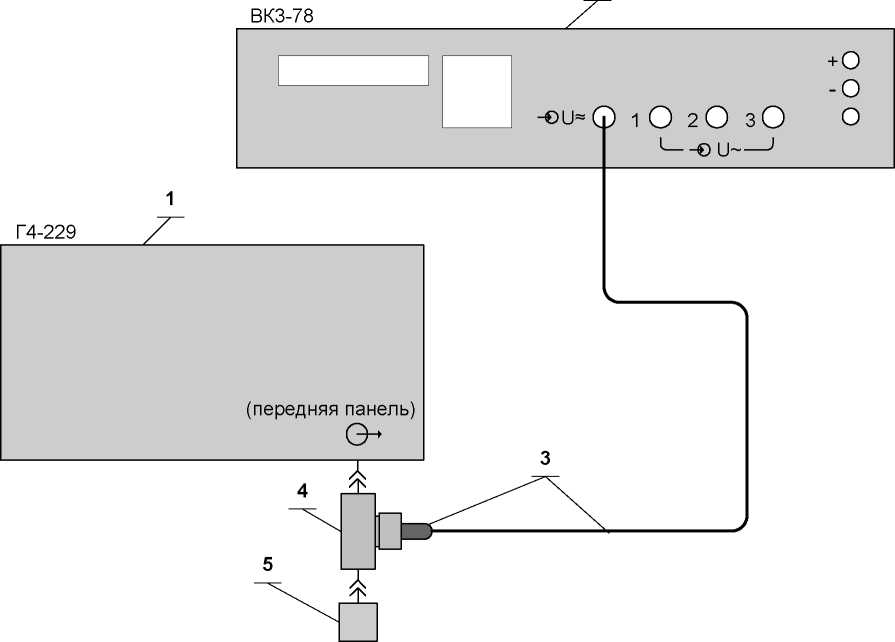

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Вольтметр переменного тока ВК3-78;

• 3 Пробник высокочастотный ТС-014 из комплекта ВК3-78;

• 4 Переход тройниковый ТС-004 из комплекта ВК3-78;

• 5 Нагрузка ТС-003 (50 Ом) из комплекта ВК3-78.

Рисунок 1.6 - Схема подключения приборов для определения погрешности установки уровня мощности на основном выходе прибора на частотах до 50 МГц включительно

Лист

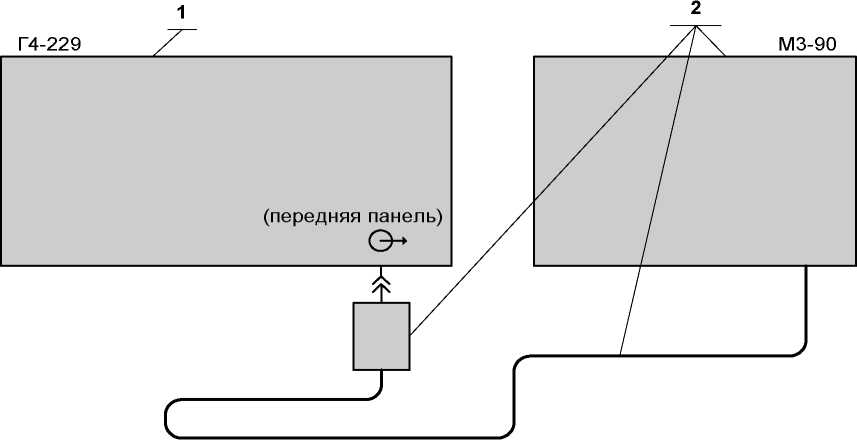

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Ваттметр поглощаемой мощности М3-90.

Рисунок 1.7 -Схема подключения приборов для определения погрешности установки уровня мощности на основном выходе прибора на частотах

свыше 50 МГц

• 1.8.3.4 Определение номинальных пределов изменения уровня мощности и погрешности ослабления или усиления сигнала на основном выходе прибора в режиме НК при работе на согласованную нагрузку (КСВН не более 1,4) относительно опорного уровня 0 дБм (1 мВт)

Определение номинальных пределов изменения уровня мощности и погрешности ослабления или усиления сигнала на основном выходе прибора в режиме НК при работе на согласованную нагрузку (КСВН не более 1,4) относительно опорного уровня 0 дБм (1 мВт) проводить с помощью прибора для измерения ослабления ДК1-26 на частотах 100 кГц, 30 МГц, 3 ГГц, 6 ГГц на основном выходе.

Приборы подключить по схеме, приведенной на рисунке 1.8. Сигналы подать на преобразователь № 1 (от 0,1 до 100 МГц).

В приборе для измерения ослабления ДК1-26 включить режимы «А» и «Б», отключить режимы «о» в обоих каналах, отключить режимы «ОТН» в обоих каналах, отключить усреднение, отключить коррекцию и измерение на второй ступени («СТ2»), отключить режим «РУЧН», установить точность «2», выбрать преобразователь № 1 и диапазон 0,1-0,185 МГц.

Лист

1 Генератор сигналов высокочастотный Г4-229;

2 Прибор для измерения ослабления ДК1-26;

• 3 Кабель соединительный ВЧ ЯНТИ.685671.748-01 (1600мм) из комплекта прибора ДК1-26;

• 4 Кабель соединительный ВЧ ЯНТИ.685671.748 (1000мм) из комплекта прибора ДК1-26;

• 5 Аттенюатор ЯНТИ.434821.109-03 (ослабление 30 дБ, канал 7/3) из комплекта ДК1-26;

• 6 Аттенюатор ЯНТИ.434821.109-02 (ослабление 20 дБ, канал 7/3) из комплекта ДК1-26;

• 7 Аттенюатор ЯНТИ.434821.109-01 (ослабление 10 дБ, канал 7/3) из комплекта ДК1-26;

• 8 Аттенюатор ЯНТИ.434821.109 (ослабление 6 дБ, канал 7/3) из комплекта ДК1-26.

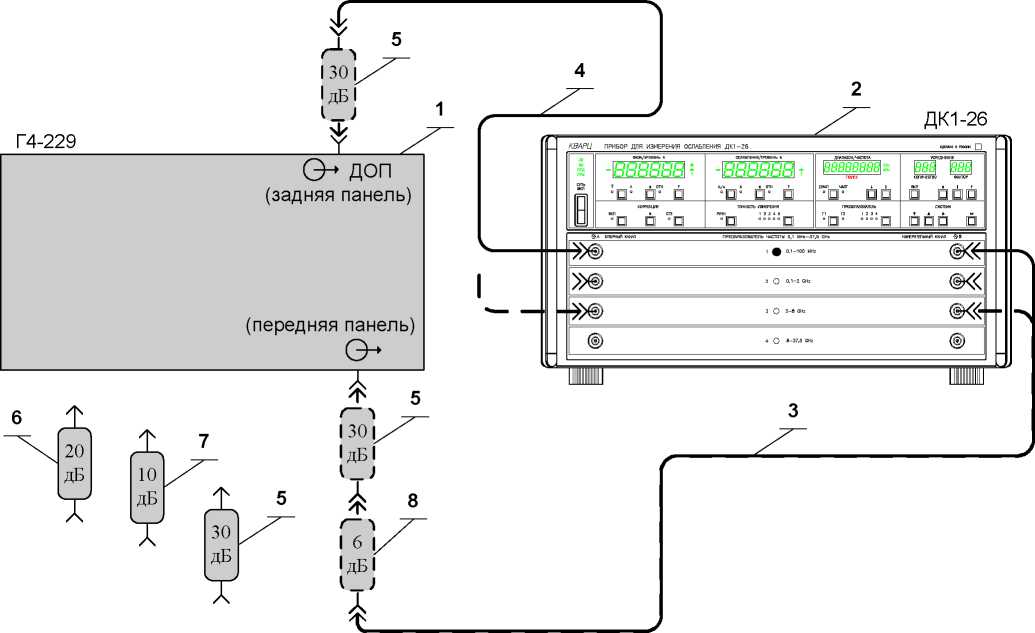

Рисунок 1.8 -Схема подключения приборов для определения ослабления или усиления сигнала на основном выходе прибора относительно мощности 0 дБм (1 мВт)

Регулировкой уровня на дополнительном выходе добиться устойчивого захвата ФАПЧ в приборе ДК1-26 (индикатор ПОИСК погашен) и показаний уровня в канале «А» прибора ДК1-26 в пределах от минус 45 до минус 40 дБ. Если глубины регулировки уровня на дополнительном выходе недостаточно, то заменить аттенюатор 30 дБ, подключенный к дополнительному выходу, на другой аттенюатор или комбинацию последовательно соединённых аттенюаторов из комплекта ДК1-26.

Подобрать комбинацию последовательно соединённых аттенюаторов из комплекта ДК1-26 на основном выходе прибора так, чтобы показания уровня в канале «Б» прибора ДК1-26 были в пределах от минус 40 до минус 36 дБ.

В приборе ДК1-26 установить точность «4» и дождаться стабильных показаний. Затем обнулить показания в канале «Б» (нажать клавишу «#» в группе «ОСЛАБЛЕНИЕ/УРОВЕНЬ Б»).

Установить последовательно уровни мощности Pi на основном выходе: 13; 5;  0,01;

минус 3; минус 5; минус 10; минус 20; минус 30; минус 40; минус 50 дБм. Записать показания ДК1-26 в канале «Б»: Di.

Вычислить погрешности ослабления/усиления сигнала относительно опорного уровня 0 дБм d_i при каждом i-м установленном уровне мощности на основном выходе прибора по формуле:

Установить последовательно уровни мощности Pi на основном выходе: минус 60, минус 70, минус 80, минус 90, минус 100, минус 110, минус 120 дБм. Записать показания ДК1-26 в канале «Б»: Di.

Вычислить погрешности установки уровня мощности d_i при каждом i-м установленном уровне мощности на основном выходе прибора по формуле (5).

Повторить измерения и вычисления на частоте 30 МГц, выбрав соответствующий диапазон в ДК1-26.

Переключить кабели на преобразователь № 3 (от 2 до 8 ГГц) (см. рисунок 1.8).

Повторить измерения и вычисления на частотах 3 ГГц и 6 ГГц (за исключением ослабления минус 120 дБм), выбрав в ДК1-26 преобразователь № 3 (от 2 до 8 ГГц).

Результаты поверки считать удовлетворительными, если погрешности, вычисленные по формуле (5), не выходят за пределы значений, приведенных в таблице 1.7.

1.8.3.6 Определение максимального гарантируемого уровня мощности на дополнительном выходе прибора

Определение максимального гарантируемого уровня мощности на дополнительном выходе прибора проводить в режиме НК путем измерения мощности с помощью вольтметра (на частотах от 9 кГц до 30 МГц) и с помощью ваттметра поглощаемой мощности (на частотах от 30,000001 МГц) на дополнительном выходе.

Приборы соединить по схеме, приведенной на рисунке 1.9 и провести измерения при включенном сигнале на дополнительном выходе и максимальном установленном уровне мощности на дополнительном выходе на частотах 9 кГц и 30 МГц (измерение выходного напряжения на частоте 9 кГц проводить через вход «U~3» вольтметра).

Затем приборы соединить по схеме, приведенной на рисунке 1.10 и провести измерения при включенном сигнале на дополнительном выходе и максимальном установленном уровне мощности на дополнительном выходе на частотах 100 МГц, 250 МГц, 1 ГГц, 2 ГГц, 3 ГГц, 4 ГГц, 5 ГГц, 6 ГГц.

Результаты поверки считать удовлетворительными, если измеренные максимальные уровни мощности на дополнительном выходе прибора не менее минус 10 дБм (не менее 71 мВ) на частотах от 9 кГц до 30 МГц и не менее 100 мкВт на частотах от 30,000001 МГц до 6 ГГц.

2

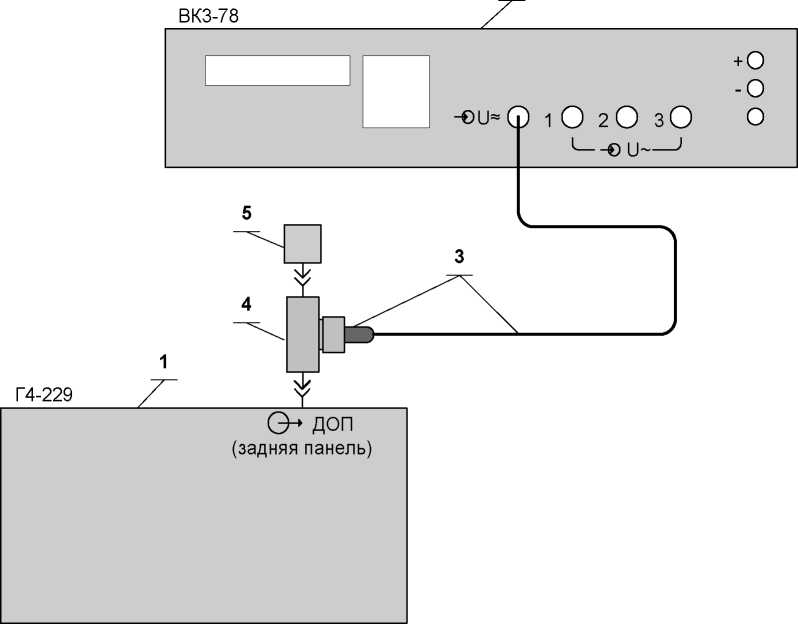

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Вольтметр переменного тока ВК3-78;

• 3 Пробник высокочастотный ТС-014 из комплекта ВК3-78;

• 4 Переход тройниковый ТС-004 из комплекта ВК3-78;

5 Нагрузка ТС-003 (50 Ом) из комплекта ВК3-78.

Рисунок 1.9 -Схема подключения приборов для определения максимального уровня мощности на дополнительном выходе прибора на частотах до 30 МГц включительно

Лист

ТНСК.411653.002 РЭ

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Ваттметр поглощаемой мощности М3-90.

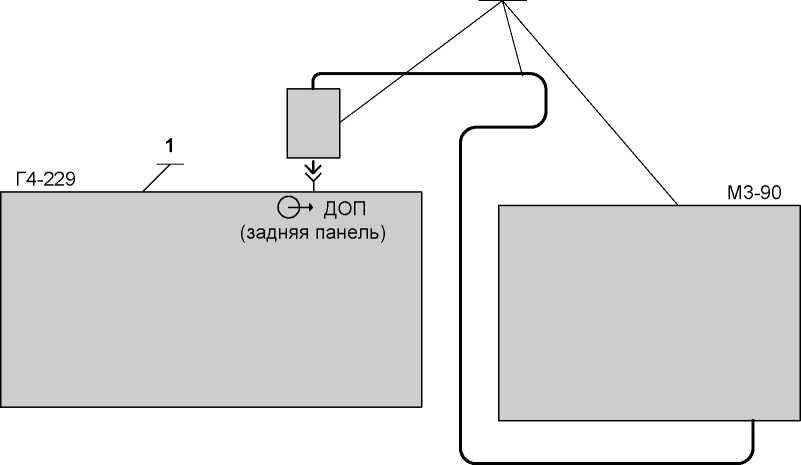

Рисунок 1.10 - Схема подключения приборов для определения максимального уровня мощности на дополнительном выходе прибора на частотах свыше 30 МГц

Изм	Лист	№ документа	Подпись	Дата

1.8.3.7 Определение диапазона регулирования ослабления уровня мощности на дополнительном выходе прибора относительно максимального уровня

Определение диапазона регулирования ослабления уровня мощности на дополнительном выходе прибора относительно максимального уровня проводить в режиме НК путем измерения ослабления мощности на дополнительном выходе.

Приборы соединить по схеме, приведенной на рисунке 1.11.

Измерение проводить на частотах 100 кГц, 100 МГц, 3 ГГц и 6 ГГц.

В приборе ДК1-26 включить режимы «А» и «Б», отключить режимы «о» в обоих каналах, отключить режимы «ОТН» в обоих каналах, отключить усреднение, отключить коррекцию и измерение на второй ступени («СТ2»), отключить режим «РУЧН», установить точность «2», выбрать преобразователь № 1 и диапазон 0,1-0,185 МГц.

Установить на основном выходе мощность минус 30 дБм и частоту 100 кГц. Дождаться устойчивого захвата ФАПЧ в приборе ДК1-26 (погашен индикатор ПОИСК).

Установить на дополнительном выходе максимальную мощность.

В приборе ДК1-26 установить точность «3» и добиться стабильных показаний. Затем обнулить показания в канале «Б» (нажать клавишу «#» в группе «ОСЛАБЛЕНИЕ/УРОВЕНЬ Б»).

Установить на дополнительном выходе минимальную мощность и измерить ослабление сигнала на дополнительном выходе прибора относительно максимального уровня мощности по показаниям ДК1-26 в канале «Б».

Повторить измерения на частотах 100 МГц, 3 ГГц, и 6 ГГц.

Результаты поверки считать удовлетворительными, если измеренные ослабления относительно максимальных уровней мощности на дополнительном выходе прибора не менее 30 дБ.

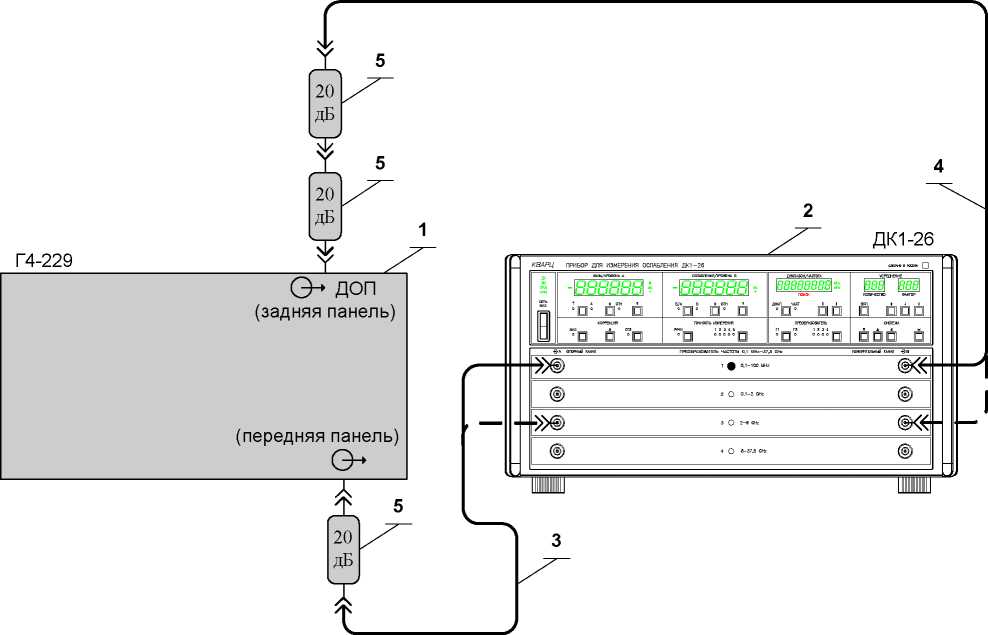

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Прибор для измерения ослабления ДК1-26;

• 3 Кабель соединительный ВЧ ЯНТИ.685671.748 (1000мм) из комплекта прибора ДК1-26;

• 4 Кабель соединительный ВЧ ЯНТИ.685671.748-01 (1600мм) из комплекта прибора ДК1-26;

• 5 Аттенюатор ЯНТИ.434821.109-02 (ослабление 20 дБ, канал 7/3) из комплекта ДК1-26.

Рисунок 1.11 - Схема подключения приборов для определения ослабления сигнала на дополнительном выходе прибора относительно максимального уровня мощности

Изм	Лист	№ документа	Подпись	Дата

• 1.8.3.8 Определение относительного уровня негармонических составляющих в спектре сигнала на основном выходе в режиме НК и относительного уровня второй и третьей гармоник сигнала на основном выходе (относительно первой гармоники) в режиме НК

а) Определение относительного уровня негармонических составляющих в спектре сигнала на основном выходе в режиме НК проводить с помощью анализатора спектра Е4440А. Приборы подключить по схеме, приведенной на рисунке 1.12.

Измерение проводить в режиме НК при уровне выходной мощности 10 дБм (10 мВт) на частотах сигнала 9 кГц, 1 ГГц, 3 ГГц и 6 ГГц.

В анализаторе спектра установить центральную частоту 3,1 ГГц, полосу обзора 6,2 ГГц. Опорный маркер установить на несущую частоту поверяемого прибора (Marker > Normal Marker > Peak Search). Включить дельта-маркер (Marker > Delta Marker) и установить его на следующий пик.

П р и м е ч н и е - Не следует учитывать паразитное проникновение сигнала гетеродина анализатора спектра, проявляющееся как отклик на нулевой частоте. При измерении на частоте 9 кГц этот отклик может сливаться с откликом на несущей частоте. Не следует также учитывать гармоники, кратные несущей частоте сигнала.

Результаты поверки считать удовлетворительными, если измеренный уровень негармонических составляющих в спектре сигнала на основном выходе в режиме НК на частотах сигнала 9 кГц, 1 ГГц , 3 ГГц и 6 ГГц не более минус 55 дБ.

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Анализатор спектра в варианте комплектации Option 226;

• 3 Аттенюатор ЯНТИ.434821.109-02 (ослабление 20 дБ, канал 7/3) из комплекта ДК1-26; 4 Кабель соединительный ВЧ 4.852.793-01 (канал 7/3) из комплекта прибора Г4-229.

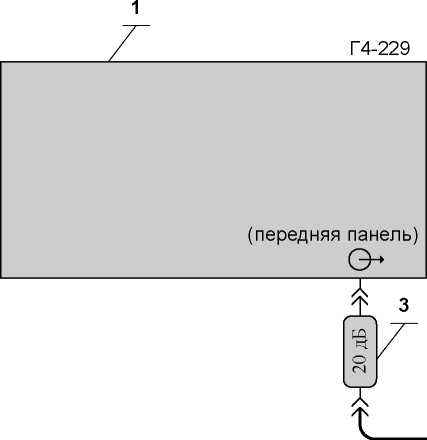

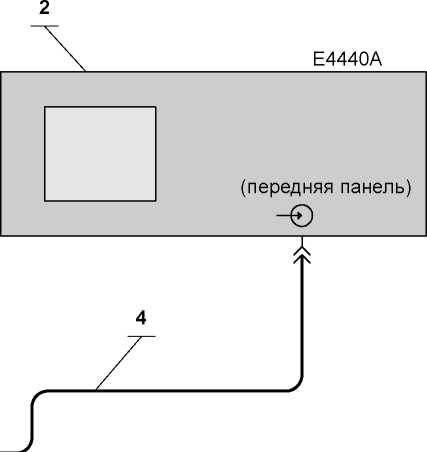

Рисунок 1.12 - Схема подключения приборов для измерения относительного уровня негармонических составляющих в спектре сигнала на основном выходе в режиме НК и относительной спектральной плотности мощности фазового шума в одной боковой полосе 1 Гц

Лист

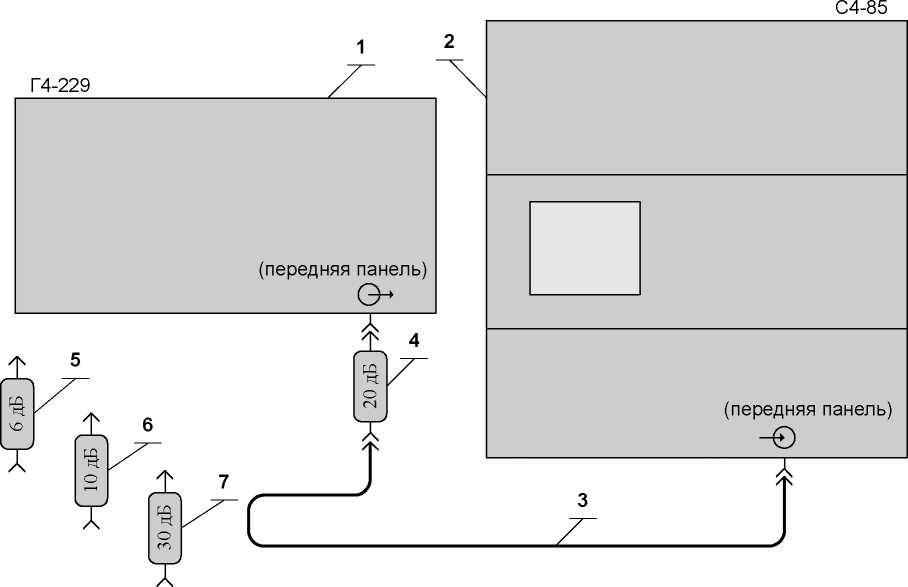

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Анализатор спектра С4-85;

• 3 Кабель соединительный ВЧ 4.852.793-01 (канал 7/3) из комплекта прибора Г4-229;

• 4 Аттенюатор ЯНТИ.434821.109-02 (ослабление 20 дБ, канал 7/3) из комплекта ДК1-26;

• 5 Аттенюатор ЯНТИ.434821.109 (ослабление 6 дБ, канал 7/3) из комплекта ДК1-26;

• 6 Аттенюатор ЯНТИ.434821.109-01 (ослабление 10 дБ, канал 7/3) из комплекта ДК1-26;

• 7 Аттенюатор ЯНТИ.434821.109-03 (ослабление 30 дБ, канал 7/3) из комплекта ДК1-26.

Рисунок 1.13 - Схема подключения приборов для определения относительного уровня гармоник, подавления сигнала в паузе между импульсами и неравномерности вершины импульса

Лист

• 1.8.3.9 Определение погрешности установки девиации частоты при работе от внутреннего источника модуляции и в режиме внешней модуляции

Определение погрешности установки девиации частоты при работе от внутреннего источника модуляции и в режиме внешней модуляции проводить измерением девиации частоты с помощью измерителя модуляции вычислительного.

Измерения проводить на частотах 250,000001 МГц, 900 МГц, 1900 МГц и 6 ГГц.

Приборы соединить по схеме, приведенной на рисунке 1.14.

Уровень выходной мощности прибора установить 0дБм. При необходимости уровень регулируют для обеспечения нормальной работы измерителя модуляции вычислительного.

На табло прибора в режиме внутренней ЧМ последовательно установить несущую частоту, частоту модуляции и значения девиации в соответствии с таблицей 1.9 и считать значения пиковой девиации вверх (D₊) и вниз (D_-) по показаниям измерителя модуляции вычислительного для девиаций до 500 кГц включительно или значение ширины спектра по показаниям анализатора спектра для девиаций более или равных 1000 кГц.

При измерении девиации частоты анализатором спектра на анализаторе спектра установить следующий режим измерения:

- полоса обзора ПО не менее 3-D_ycT, но не более ИМ)_УС|, где D_ycm - установленное значение девиации частоты;

-полоса пропускания ПП, полоса видеофильтра ВФ, время развёртки - автоматически.

За величину девиации D^m при измерении девиации частоты анализатором спектра принимать половину измеренной ширины спектра частотно-модулированного сигнала на экране анализатора спектра. Ширину спектра измерить при помощи Д-маркеров как разность частот между двумя крайними пиками, уровень которых меньше уровня максимального пика более, чем на 6 дБ, но не менее, чем на 20 дБ.

П р и м е ч а н и е - При большом индексе фазовой модуляции (отношении установленной девиации к модулирующей частоте) пики на экране анализатора спектра могут сливаться. В этом случае допускается измерять ширину спектра при помощи Д-маркеров на уровне минус 12 дБ относительно максимума.

На вход АМ/ЧМ поверяемого прибора подать сигнал амплитудой 1 В (0,7071 В СКЗ) частотой 1000 Гц с генератора Г3-122.

Перевести прибор в режим внешней ЧМ и последовательно установить несущую частоту, частоту модуляции и значения девиации в соответствии с таблицей 1.9 и провести измерения теми же методами, как при внутренней ЧМ. Частоту модуляции установить в генераторе сигналов низкочастотном Г3-122 в соответствии с таблицей 1.9.

Погрешность установки девиации 5_D в процентах при всех измерениях вычислить по формуле:

§D=DD... ₄₀₀ %,

D

уст

где D_ycT - установленное значение девиации частоты, кГ ц;

D_U3M - измеренное значение девиации частоты, кГц.

Результаты поверки считать удовлетворительными, если в диапазоне установки девиации частоты погрешность установки девиации частоты не выходит за пределы ± 10 % при работе от внутреннего источника и ± 20 % в режиме внешней модуляции.

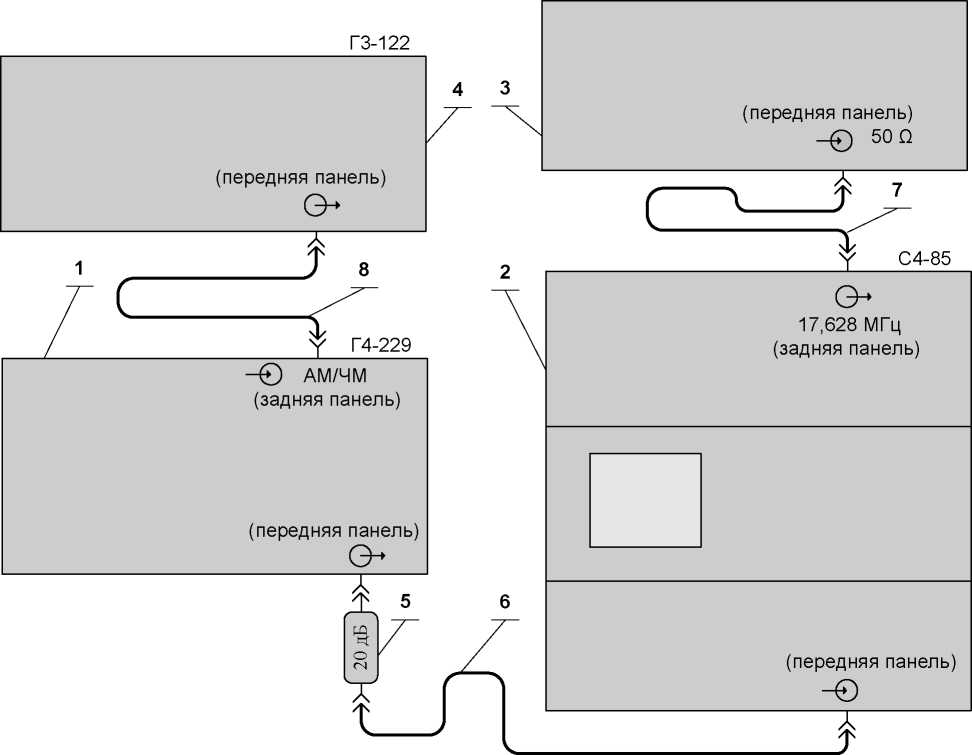

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Анализатор спектра С4-85;

• 3 Измеритель модуляции вычислительный СК3-45 (с блоком Я4С-103);

• 4 Генератор сигналов низкочастотный прецизионный Г3-122;

• 5 Аттенюатор ЯНТИ.434821.109-02 (ослабление 20 дБ, канал 7/3) из комплекта ДК1-26;

• 6 Кабель соединительный ВЧ 4.852.793-01 (канал 7/3) из комплекта прибора Г4-229;

• 7 Кабель ВЧ 4.895.209-02 (канал 7/3)из комплекта С4-85;

• 8 Кабель соединительный ВЧ 4.852.517-08 (байонет-байонет) из комплекта прибора Г4-229.

Рисунок 1.14-Схема подключения приборов для измерения параметров АМ и ЧМ

Лист

ТНСК.411653.002 РЭ

• 1.8.3.10 Определение коэффициента гармоник огибающей ЧМ сигнала

Определение коэффициента гармоник огибающей ЧМ сигнала проводить измерением

гармоник на промежуточной частоте анализатора спектра с помощью измерителя модуляции в режиме измерения коэффициента гармоник.

Приборы подключить по схеме, приведенной на рисунке 1.14 (без генератора низкочастотного Г3-122 и кабеля соединительного 8).

Измерение проводить на частотах 250,000001 МГц, 3 ГГц и 6 ГГц при уровне выходной мощности 3 дБм (2 мВт).

При измерениях установить режим модуляции от внутреннего источника с частотой модуляции 1 кГц и девиацией 200 кГц.

Результаты поверки считать удовлетворительными, если измеренный коэффициент гармоник огибающей ЧМ не более 3 %.

• 8.8.3.11 Определение погрешности установки коэффициента АМ при работе от внутреннего и внешнего модулирующих сигналов

Определение погрешности установки коэффициента АМ проводить измерением коэффициента (глубины) АМ на промежуточной частоте анализатора спектра, настроенного

на частоту модулированного сигнала генератора.

Приборы подключить по схеме, приведенной на рисунке 1.14, выбирая вход анализатора спектра в соответствии с установленной частотой.

Измерение проводить не менее чем на трех частотах диапазона при коэффициенте модуляции 3, 50 и 100 % (для частоты 100 кГц) и 3, 30 и 70 % (для частот 3 ГГц и 6 ГГц) в режиме внутренней модуляции и 50, 100 % (для частоты 100 кГц) и 30, 70 % (для частот 3 ГГц и 6 ГГц) в режиме внешней модуляции.

Рекомендуемые частоты 100 кГц, 3 ГГц и 6 ГГц, при уровне выходной мощности 3 дБм (2 мВт).

В анализаторе спектра установить следующий режим измерения:

полоса обзора ПО = 0 Гц;

полоса пропускания ПП = 10 кГц;

полоса видеофильтра (ВФ), время развёртки - автоматически.

В поверяемом приборе Г4-229 установить режим АМ «ВНУТР» (от внутреннего источника) и частоту модуляции 1 кГц, последовательно установить значения коэффициента (глубины) АМ 3, 50, 100 % (для частоты 100 кГц) и 3, 30, 70 % (для частот 3 ГГц и 6 ГГц). Настроить анализатор спектра на частоту модулированного сигнала с полосой обзора 0 Гц и измерить с помощью измерителя модуляции коэффициент АМ.

Изм	Лист	№ документа	Подпись	Дата

Погрешность установки коэффициента АМ в процентах вычислить по формуле:

где М_УСТ - установленное значение коэффициента модуляции, %;

М_В, М_Н - измеренное значение коэффициента модуляции «вверх» и «вниз» соответственно, %.

Включить в поверяемом приборе Г4-229 режим внешней АМ.

На вход АМ/ЧМ поверяемого прибора подать сигнал амплитудой 1 В (0,7071 В СКЗ) с генератора Г3-122.

Последовательно установить частоту модулирующего сигнала 0,05; 3 и 5 кГц и при установленных в поверяемом приборе Г4-229 коэффициентах АМ 50, 100 % (для частоты 100 кГц) и 30, 70 % (для частот 3 ГГц и 6 ГГц) измерить коэффициент АМ на промежуточной частоте анализатора спектра с помощью измерителя модуляции.

Погрешность установки коэффициента АМ в процентах вычислить по формуле (8).

Результаты поверки считать удовлетворительными, если погрешность установки коэффициента АМ, вычисленная по формуле (8), не выходит за пределы ±(0,15 М + 0,2) % при работе от внутреннего источника и ± (0,20 М + 0,5) % в режиме внешней модуляции.

Измерение проводить при уровне выходной мощности 3 дБм (2 мВт) на частотах сигнала 10 МГц, 2 ГГц и 6 ГГц в режиме НК и на частотах 250,000001 МГц, 3 ГГц и 6 ГГц в режиме ЧМ от внутреннего источника при мощности 5 дБм.

В поверяемом приборе установить режим НК и измерить среднее квадратическое значение коэффициента АМ в полосе модулирующих частот от 20 Гц до 20 кГц на частотах сигнала 10 МГц, 2 ГГц и 6 ГГц.

В поверяемом приборе установить режим ЧМ от внутреннего источника с модуляции 1 кГц и девиацией 200 кГц. Измерить среднее квадратическое коэффициента АМ в полосе модулирующих частот от 20 Гц до 20 кГц на 250,000001 МГц, 3 ГГц и 6 ГГц.

Результаты поверки считать удовлетворительными, если измеренный коэффициент паразитной АМ не более 0,2 % для частот от 0,009 до 2000 МГц и 0,3 % - для частот от 2000,000001 до 6000 МГц в режиме НК, а в режиме ЧМ не более (0,4 +0,01250) %, где D-девиация частоты, кГц.

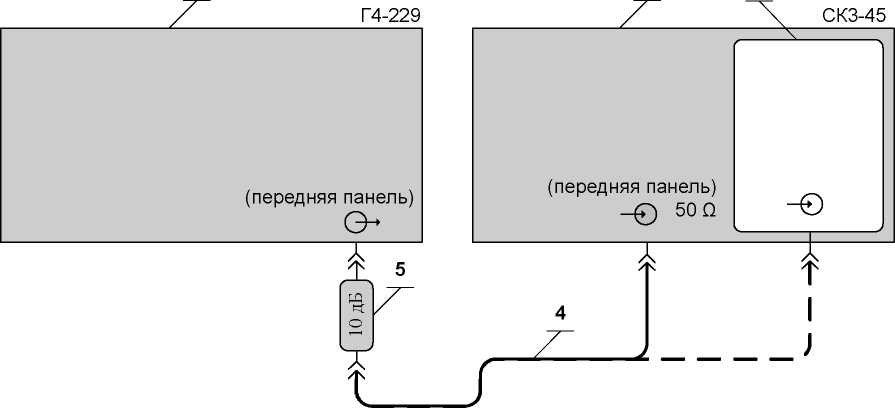

1 Генератор сигналов высокочастотный Г4-229;

2 Измеритель модуляции вычислительный СК3-45 (с блоком Я4С-103);

• 3 Блок Я4С-103;

• 4 Кабель соединительный ВЧ 4.852.793-01 (канал 7/3) из комплекта прибора Г4-229;

• 5 Аттенюатор ЯНТИ.434821.109-02 (ослабление 20 дБ, канал 7/3) из комплекта ДК1-26.

Рисунок 1.15-Схема подключения приборов для измерения параметров паразитной АМ и ЧМ

Лист

ТНСК.411653.002 РЭ

1.8.3.14 Определение девиации паразитной ЧМ и относительной спектральной плотности мощности фазового шума в одной боковой полосе 1 Гц

а) Определение девиации паразитной ЧМ

Определение девиации паразитной ЧМ проводить с помощью измерителя модуляции в режиме измерения СКЗ ЧМ. Приборы подключить по схеме, приведенной на рисунке 1.15.

Измерение проводить при уровне выходной мощности 3 дБм (2 мВт) на частотах сигнала 10 МГц, 3 ГГц и 6 ГГц в режиме НК и в режиме АМ от внутреннего источника.

В поверяемом приборе установить режим НК и измерить среднее квадратическое значение девиации частоты в полосе модулирующих частот от 20 Гц до 20 кГц.

В поверяемом приборе установить режим АМ от внутреннего источника с частотой модуляции 1 кГц и коэффициентом модуляции 30 %.

Таблица 1.10

Установленная частота	Допускаемое значение девиации паразитной ЧМ в режиме НК, не более, Г ц	Допускаемое значение девиации паразитной ЧМ в режиме АМ, не более Гц
10 МГц	51	376
3 ГГц	350	675
6 ГГц	650	975

Результаты поверки считать удовлетворительными, если измеренная средняя квадратическая девиация паразитной ЧМ не более допускаемых значений, приведенных в таблице 1.10.

б) Определение относительной спектральной плотности мощности фазового шума в одной боковой полосе 1 Гц

Определение относительной спектральной плотности мощности фазового шума в одной боковой полосе 1 Гц проводить с помощью анализатора спектра Е4440А в варианте комплектации Option 226. Приборы подключить по схеме, приведенной на рисунке 1.12.

Измерение проводить при уровне выходной мощности 10 дБм (10 мВт) на частотах сигнала 250 МГц, 1 ГГц, 3 ГГц и 6 ГГц в режиме НК.

В анализаторе спектра установить режим измерения фазового шума (Mode > Phase Noise), установить центральную частоту в соответствии с установленной частотой поверяемого прибора (например, для 250 МГц, Frequency > 2 > 5 > 0 > MHz), запускают измерение (Measure > Log Plot) и с помощью маркера считывают показания (Marker > Normal > вращение ручки для установки маркера последовательно в точки 10 и 100 кГц с погрешностью по частоте не более ± 2,5 %).

Лист

ТНСК.411653.002 РЭ

Таблица 1.11

Частота	Отстройка от несущей	Допускаемое значение СПМФШ
250 МГц	10 кГц	минус 105 дБ/Гц
	100 кГц	минус 110 дБ/Г ц
1 ГГц	10 кГц	минус 100 дБ/Г ц
	100 кГц	минус 105 дБ/Гц
3 ГГц	10 кГц	минус 90 дБ/Г ц
	100 кГц	минус 96 дБ/Г ц
6 ГГц	10 кГц	минус 85 дБ/Гц
	100 кГц	минус 92 дБ/Г ц

Результаты поверки считать удовлетворительными, если измеренная на частотах сигнала 250 МГц, 1 ГГц, 3 ГГц и 6 ГГц в режиме НК относительная спектральная плотность мощности фазового шума в одной боковой полосе 1 Гц при отстройках от несущей на 10 и 100 кГц не более допускаемых значений, приведенных в таблице 1.11.

1.8.3.15 Определение параметров сигнала в режиме ИМ от внутреннего и внешнего источников

Определение параметров сигнала в режиме ИМ от внутреннего и внешнего источников: погрешности установки длительности и периода следования выходного ВЧ-импульса в режиме ИМ от внутреннего источника, длительности и задержки выходного ВЧ-импульса в режиме ждущей ИМ, отличия длительности выходного ВЧ импульса от длительности модулирующего импульса в режиме ИМ от внешнего источника длительности фронта и длительности среза, проводить в два этапа:

• -    определение параметров модулятора;

• -    определение параметров формирователя модулирующих сигналов.



1.8.3.15.1 Определение параметров модулятора

Определение параметров модулятора проводится измерением параметров огибающей радиоимпульса.

Измерения проводят на частотах 100 МГц, 3,2 ГГц и 6 ГГц при уровне выходной мощности 10 дБм (10 мВт). Допускается устанавливать другой уровень, необходимый для наблюдения формы огибающей радиоимпульса и проведения отсчета, если этот уровень не более допускаемого для устройства, подключенного к выходу поверяемого прибора.

Для определения длительности фронта и среза импульса подключить приборы по схеме приведенной на рисунке 1.16 а.

Лист

ТНСК.411653.002 РЭ

в режиме ИМ от внутреннего источника вычисленные по формуле (9)

погрешности установки длительности импульса и периода повторения импульсов не выходят за пределы: ± 10^-6^Т_УС|, где Т_уст - установленное значение периода следования импульсов;

± (10^-6^т_уст+50 нс), где т_уст - установленное значение длительности импульса;

• - длительности фронта и среза ВЧ-импульса на основном выходе прибора в режиме ИМ при модуляции от внутреннего источника не более 30 нс;

• - в режиме ИМ от внешнего источника отличие длительности огибающей выходного ВЧ-импульса на основном выходе прибора от длительности модулирующего импульса не выходит за пределы ± 100 нс.

  §

  ч я я

  Q

  Я я

  ч о К

  е= ю

  >>’.

  • 4 ё

  аа Я

  • 5

  ё

  еа

  Я

  Я

  Л

  м

  И

  §

  ч я я

  Q

  Я я

  ч о К

  • 4 о я ё

  еа Я

  • 5

  Изм	Лист	№ документа	Подпись	Дата

  Лист



• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Осциллограф С1-75;

• 3 Кабель соединительный ВЧ 4.852.517-08 (байонет-байонет) из комплекта прибора Г4-229;

• 4 Головка детекторная ДЛИ2.245.023 из комплекта генератора РГ4-03 для несущей частоты 100 МГц или детектор коаксиальный ДЛИ2.245.021 из комплекта генератора РГ4-06 для несущих частот 3,2 и 6 ГГц.

Рисунок 1.16 а Схема подключения приборов для измерения параметров ИМ

(при определении длительности фронта и среза импульса)

Изм	Лист	№ документа	Подпись	Дата

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Частотомер универсальный Ч3-89;

• 3 Кабель соединительный ВЧ 4.852.517-08 (байонет-байонет) из комплекта прибора Г4-229;

• 4 Переход коаксиальный ЯНТИ. 434541.011 (канал 7/3) из комплекта ДК1-26.

Рисунок 1.16 б - Схема подключения приборов для измерения параметров ИМ

(при определении длительности и периода следования импульсов в режиме внутренней ИМ)

Изм	Лист	№ документа	Подпись	Дата

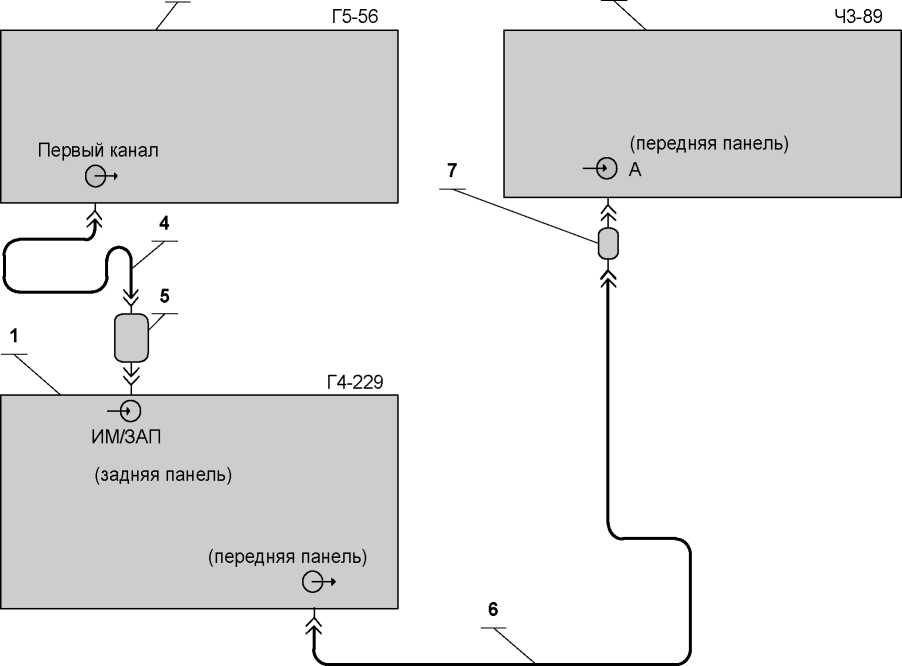

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Генератор импульсов Г5-56;

• 3 Частотомер универсальный Ч3-89;

• 4 Кабель соединительный ВЧ 4.852.517-08 (байонет-байонет) из комплекта прибора Г4-229;

• 5 Нагрузка № 2 ЕХ2.243.045 (50 Ом) из комплекта Г5-56;

• 6 Кабель соединительный ВЧ 4.852.517-08 (байонет-байонет) из комплекта прибора Г4-229;

• 7 Переход коаксиальный ЯНТИ. 434541.011 (канал 7/3) из комплекта ДК1-26.

Рисунок 1.16 в - Схема подключения приборов для измерения параметров ИМ (при определении отличия длительности выходного ВЧ-импульса от длительности модулирующего импульса).

Лист

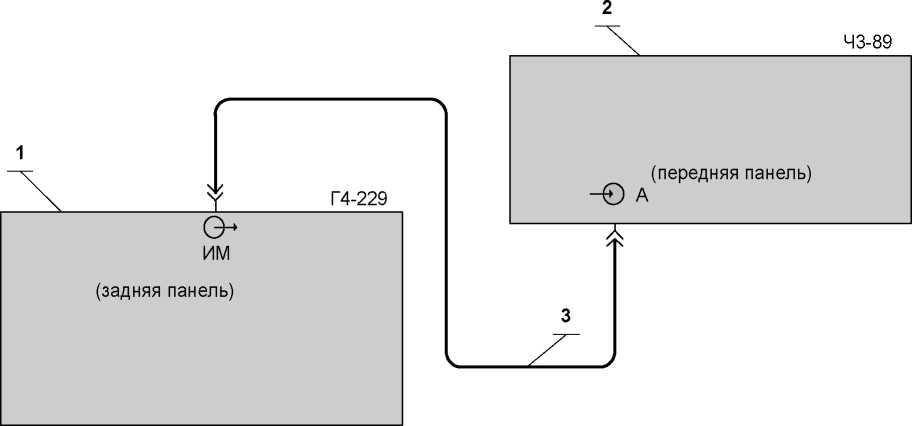

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Частотомер универсальный Ч3-89;

• 3 Кабель соединительный ВЧ 4.852.517-08 (байонет-байонет) из комплекта прибора Г4-229.

Рисунок 1.17 а - Схема подключения приборов для измерения параметров формирователя модулирующих импульсов (при определении длительности, периода следования импульсов в режиме внутренней ИМ).

Изм	Лист	№ документа	Подпись	Дата

• 5) Для определения задержки импульса в ждущем режиме соединить приборы по схеме, приведенной на рисунке 17 б.

• 6) Перевести частотомер в режим измерения интервалов времени при совместном использовании входов А и В.

В генераторе Г5-56 выбирать режим «РУЧ»; нажать клавишу «ЗАПУСК», установить временной сдвиг первого канала равным временному сдвигу второго канала 100 нс, длительности и периоды первого и второго канала также должны быть одинаковыми.

В поверяемом приборе установить минимальную задержку 30 нс. Провести измерение интервала времени ^_ад между положительными перепадами в каналах А и В с помощью частотомера.

• 7) В поверяемом приборе установить максимальную задержку 20 с и провести измерение интервала времени между положительными перепадами в каналах А и В ^_ад3 с помощью частотомера.

• 8) Вычислить погрешность установки задержки по формуле:

t уст изм ^,

где t_U3M - измеренное значение задержки;

t_ycm - установленное значение задержки.

Результаты испытаний считаются удовлетворительными если полученные значения погрешностей установки задержки импульсов не выходят за пределы ± ( 10^-61_уст+10 нс ).

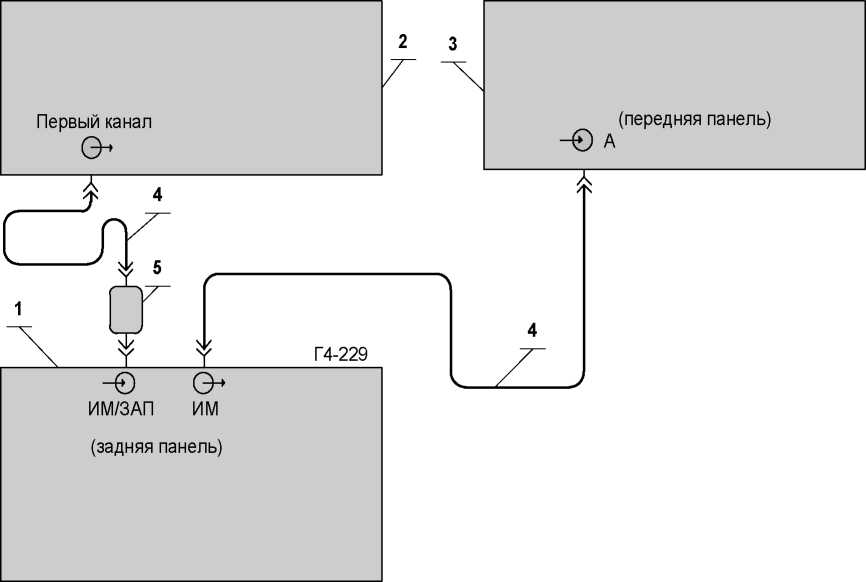

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Генератор импульсов Г5-56;

• 3 Частотомер универсальный Ч3-89;

• 4 Кабель соединительный ВЧ 4.852.517-08 (байонет-байонет) из комплекта прибора Г4-229;

• 5 Нагрузка № 2 ЕХ2.243.045 (50 Ом) из комплекта Г5-56.

Рисунок 1.17 б - Схема подключения приборов для измерения параметров формирователя модулирующих импульсов (при определении погрешности установки задержки в режиме ждущей ИМ).

Лист

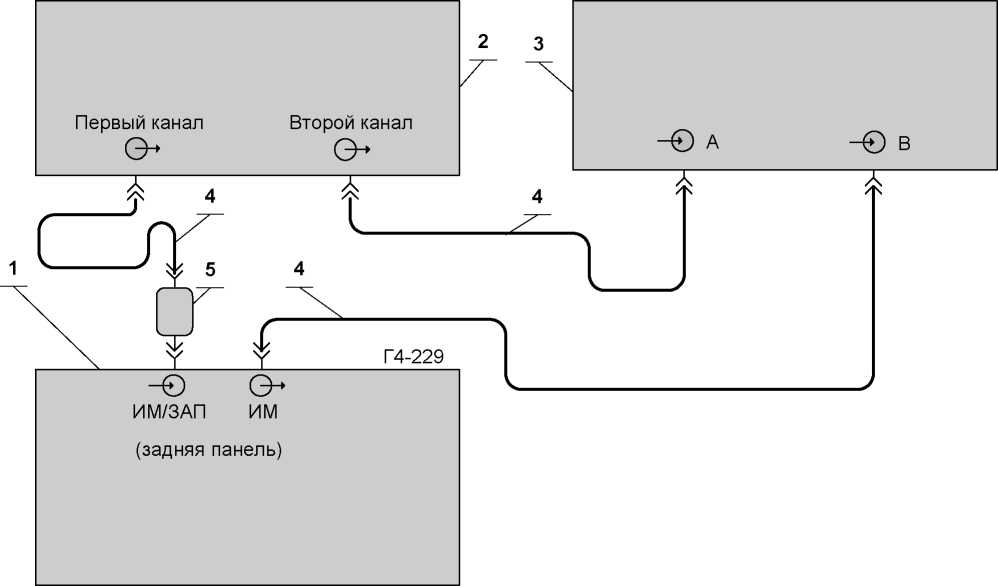

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Генератор импульсов Г5-56;

• 3 Частотомер универсальный Ч3-89;

• 4 Кабель соединительный ВЧ 4.852.517-08 (байонет-байонет) из комплекта прибора Г4-229;

• 5 Нагрузка № 2 ЕХ2.243.045 (50 Ом) из комплекта Г5-56.

Рисунок 1.17 в - Схема подключения приборов для измерения параметров формирователя модулирующих импульсов (при определении погрешности установки длительности импульса в режиме ждущей ИМ).

Лист

• 9) Для определения погрешности установки длительности в режиме ждущей ИМ соединить приборы по схеме, приведенной на рисунке 17 в. В генераторе Г5-56 установить положительную полярность, амплитуду 1 В, длительность, равную 100 нс и период следования, равный 260 нс. В поверяемом приборе включить ждущий режим ИМ («ЗАП»), установить минимальную длительность 100 нс и минимальную задержку 30 нс.

• 10) При помощи частотомера измерить длительность импульсов т₃.

• 11) В поверяемом приборе установить максимальную длительность - 20 с и максимальную задержку 20 с.

• 12) Измерить длительность импульса т₅ с помощью частотомера.

• 13) Погрешность установки длительности импульсов вычисляют по формуле (10).

Результаты поверки считать удовлетворительными, если полученные значения погрешностей установки длительности импульсов не выходят за пределы ± ( 10’⁶^т_уст +50 нс).

1.8.3.16 Определение ослабления выходного сигнала в паузе между импульсами и неравномерности вершины выходного ВЧ импульса

Определение ослабления выходного сигнала в паузе между импульсами и неравномерности вершины выходного ВЧ импульса проводить с помощью анализатора

спектра.

Приборы подключить по схеме, приведенной на рисунке 1.13. При помощи фиксированных аттенюаторов добиться показаний анализатора спектра на уровне, на несколько децибел ниже опорного.

Поверку проводить на частотах 100 МГц, 3 ГГц и 6 ГГц при уровне выходной мощности 10 дБм (10 мВт).

Отключить ИМ и настроить анализатор спектра на частоту сигнала поверяемого генератора с нулевой полосой обзора и длительностью временной развёртки 10 с. Полосы пропускания и видеофильтра подобрать так, чтобы обеспечивался динамический диапазон измерения не менее, чем на 10 дБ более требуемого подавления в паузе, но не менее значений,

устанавливающихся в автоматическом режиме анализатора спектра.

Включить режим внутренней ИМ, установить длительность 1000 мс и период следования 2000 мс.

В анализаторе спектра включить ждущий режим и выполнить однократный запуск.

С помощью Л-маркера анализатора спектра измерить ослабления выходного сигнала в паузе как разность максимального и минимального уровня, выраженную в децибелах.

С помощью Л-маркера анализатора спектра измерить неравномерность вершины выходного ВЧ импульса как неравномерность наблюдаемого сигнала на максимальном уровне, выраженную в децибелах.

Неравномерность в процентах вычислить по формуле :

^V%   ^VdB ’ ¹²,⁵ ,

где v% - неравномерность вершины выходного ВЧ импульса, %; v_dB - неравномерность вершины выходного ВЧ импульса, дБ. Таблица 1.12

Частота	Уровень выходной мощности	Допускаемое ослабление сигнала в паузе между импульсами
100 МГц	10 дБм (10 мВт)	не менее 90 дБ
3 ГГц		не менее 30 дБ
6 ГГц		не менее 30 дБ

Результаты поверки считать удовлетворительными, если выполняются следующие условия:

• - измеренные ослабления выходного сигнала в паузе между импульсами соответствуют приведенным в таблице 1.12;

• - неравномерность вершины выходного ВЧ импульса, вычисленная по формуле (12), не более 10 %.

1.8.3.17 Определение КСВН основного выхода прибора

Определение КСВН основного выхода прибора проводить с помощью измерителя КСВН и ослаблений панорамного в диапазоне частот от 2 до 6 ГГц.

Установить на основном выходе прибора частоту 6 ГГц и мощность минус 5 дБм. Отключить питание прибора клавишей ¹ на передней панели (перевести прибор в ждущий режим).

Соединить приборы по схеме, приведенной на рисунке 1.18.

Установить в измерителе КСВН и ослаблений панорамном режим измерения А/R и диапазон частот от 2 до 6 ГГц. Прокалибровать измеритель КСВН по короткозамкнутой нагрузке (подключение короткозамкнутой нагрузки вместо прибора показано на рисунке 1.18 штриховой линией).

Подключить прибор к измерителю КСВН и измерить КСВН в полосе частот. За измеренное значение КСВН принимать максимальное значение КСВН в полосе измеряемых частот.

Результаты поверки считать удовлетворительными, если КСВН основного выхода прибора не более 1,6 - для частот от 2 до 4000 МГц и 1,9 - для частот от 4000,000001 до 6000 МГц.

Лист

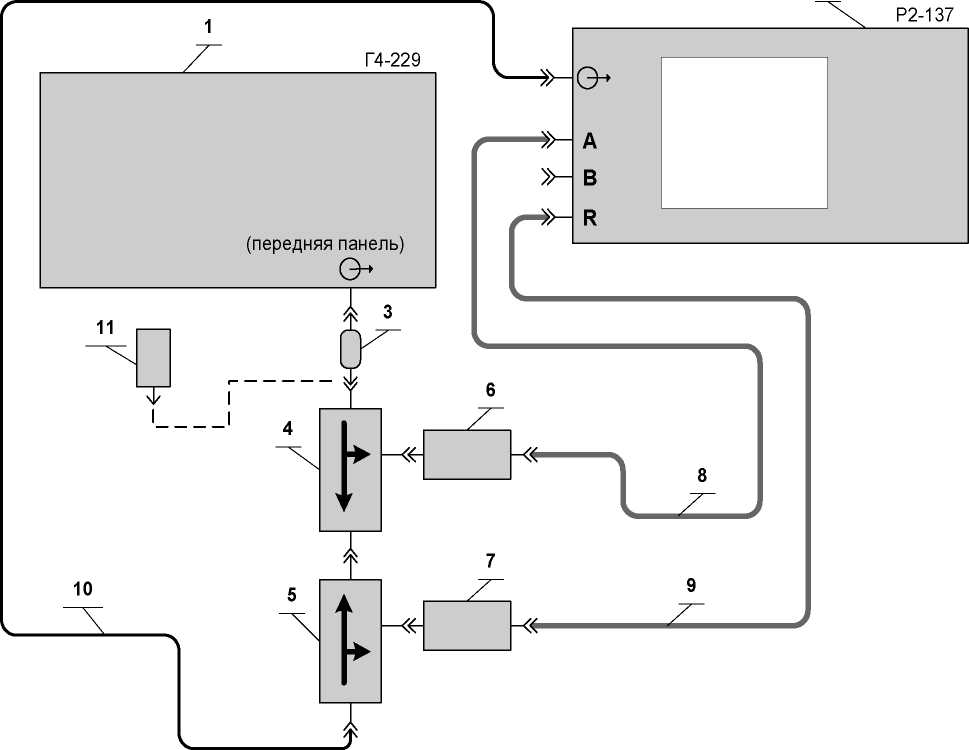

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Измеритель КСВН и ослаблений панорамный Р2-137;

• 3 Переход коаксиальный ЕЭ2.236.461 из комплекта Р2-137;

• 4 Ответвитель направленный Хв2.243.154-01 из комплекта Р2-137;

• 5 Ответвитель направленный Хв2.243.154-07 из комплекта Р2-137;

• 6 Датчик ослаблений А МЕРА.467732-002 из комплекта Р2-137;

• 7 Датчик ослаблений R МЕРА.467732-003 из комплекта Р2-137;

• 8 Кабель К1 МЕРА.685621.013 из комплекта Р2-137;

• 9 Кабель К2 МЕРА.685621.059 из комплекта Р2-137;

• 10 Кабель ВЧ МЕРА.685621.021 из комплекта Р2-137;

• 11 Короткозамыкатель Лг5.431.002 из комплекта Р2-137 (для калибровки Р2-137).

Рисунок 1.18-Схема электрическая подключения приборов для определения КСВН при установленной мощности минус 5 дБм

Лист

Результаты поверки считать удовлетворительными, если основные погрешности установки частоты и периода следования сигналов генератора НЧ прибора не выходят за пределы допускаемых значений, приведенных в таблицах 1.13 и 1.14.

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Частотомер универсальный Ч3-89;

• 3 Стандарт частоты Ч1-81/3;

• 4 Кабель соединительный ВЧ 4.852.517-08 (байонет-байонет) из комплекта прибора Г4-229.

Рисунок 1.19 -Схема электрическая подключения приборов для определения диапазона частот и периода следования сигналов на выходах I и Q; основной погрешности установки частоты и периода следования на выходах I и Q

Лист

1.8.3.19 Определение пределов установки амплитуды синусоидальных сигналов на выходах I и Q

Определение пределов установки амплитуды синусоидальных сигналов на выходах I и Q проводить путем измерения максимального и минимального значений амплитуды сигналов синусоидальной формы при подключенной внешней нагрузке (50 ± 0,25) Ом на частотах 0,01 Гц, 20 МГц и 30 МГц и минимальной и максимальной амплитуды сигналов прямоугольной формы с периодом следования 10 с следующим образом.

• 1)Для измерения максимального и минимального значений напряжения на частоте 0,01 Гц соединить приборы по схеме, приведенной на рисунке 1.20.

Примечание - Допускается подключать клеммы измерительного кабеля вольтметра непосредственно к соединителям задней панели прибора миную соединительный кабель. Необходимо следить за полярностью подключения измерительного кабеля.

На выходах I и Q генератора установить форму выходных сигналов синусоидальную, частоту 0,01 Гц, амплитуду 5000 мВ. К выходу I на задней панели генератора подключить высокоомный вход вольтметра ВК3-78 и в режиме измерения постоянного тока провести измерение максимального и минимального значений напряжения (Umax и Umin). Значение амплитуды Щ_м вычислить по формуле:

U   _ ^Umax  ^Umin

^U ИЗМ ~     2

• 2) Повторить п. 1) для установленной на выходах I и Q генератора амплитуды 10 мВ.

• 3) Повторить пп. 1) и 2), подключая вольтметр ВК3-78 к выходу Q на задней панели генератора.



• 4) Установить в приборе частоту сигнала синусоидальной формы 20 МГц, амплитуду 5000 мВ. Соединить приборы по схеме, приведенной на рисунке 1.21. Провести измерение среднеквадратического значения напряжения сигнала на выходе I. Амплитуду сигнала UmaxI20 вычислить как произведение измеренного значения на коэффициент 1,414.



• 5) Повторить измерения согласно п. 4), подключая вольтметр ВК3-78 к выходу Q, а аттенюатор к выходу I, и вычислить амплитуду сигнала на выходе Q: UmaxQ20.

• 6) Для измерения минимального уровня амплитуды сигнала на выходе I UminI20 на частоте 20 МГц соединить приборы по схеме, приведенной на рисунке 1.22. Кабель подключить к выходу I.

Установить на основном выходе прибора частоту 20 МГц, мощность 6 дБм. Установить на выходах I и Q генератора НЧ прибора синусоидальную форму сигнала, частоту 20 МГц, амплитуду 5000 мВ.

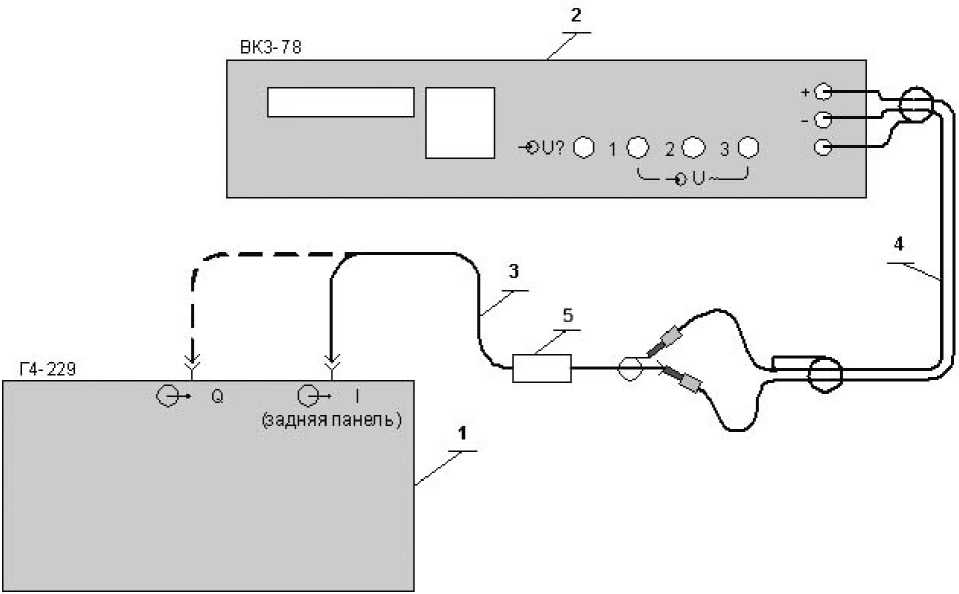

• 1     Генератор сигналов высокочастотный Г4-229;

• 2     Вольтметр переменного тока ВК3-78;

• 3 Кабель соединительный ВЧ 4.852.517-08 (байонет-байонет) из комплекта прибора Г4-229;

• 4 Кабель измерительный ТС-022 из комплекта ВК3-78;

• 5 Нагрузка (50 ± 0,25) Ом 2.727.251 из комплекта Г3-122.

Рисунок 1.20-Схема подключения приборов для определения пределов установки амплитуды сигналов на выходах I и Q (для частоты 0,01 Гц)

Лист

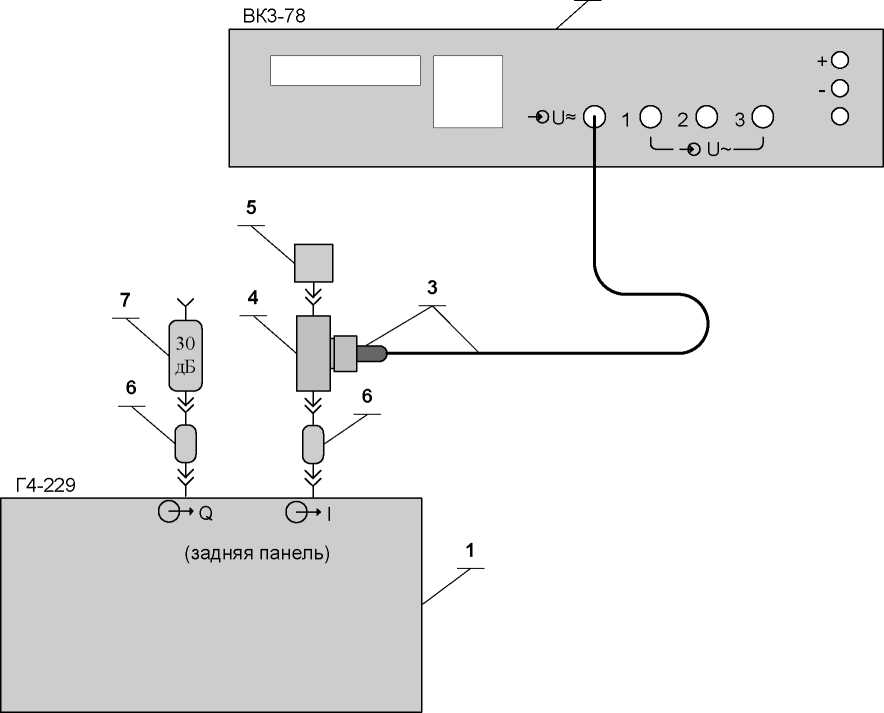

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Вольтметр переменного тока ВК3-78;

• 3 Пробник высокочастотный ТС-014 из комплекта ВК3-78;

• 4 Переход тройниковый ТС-004 из комплекта ВК3-78;

• 5 Нагрузка ТС-003 из комплекта ВК3-78;

• 6 Переход коаксиальный ЯНТИ.434541.011 (7/3, розетка - «байонет», вилка) из комплекта ДК1-26;

• 7 Аттенюатор ЯНТИ.434821.109-03 (ослабление 30 дБ, канал 7/3) из комплекта ДК1-26.

Рисунок 1.21-Схема подключения приборов для определения пределов установки амплитуды сигналов на выходах I и Q

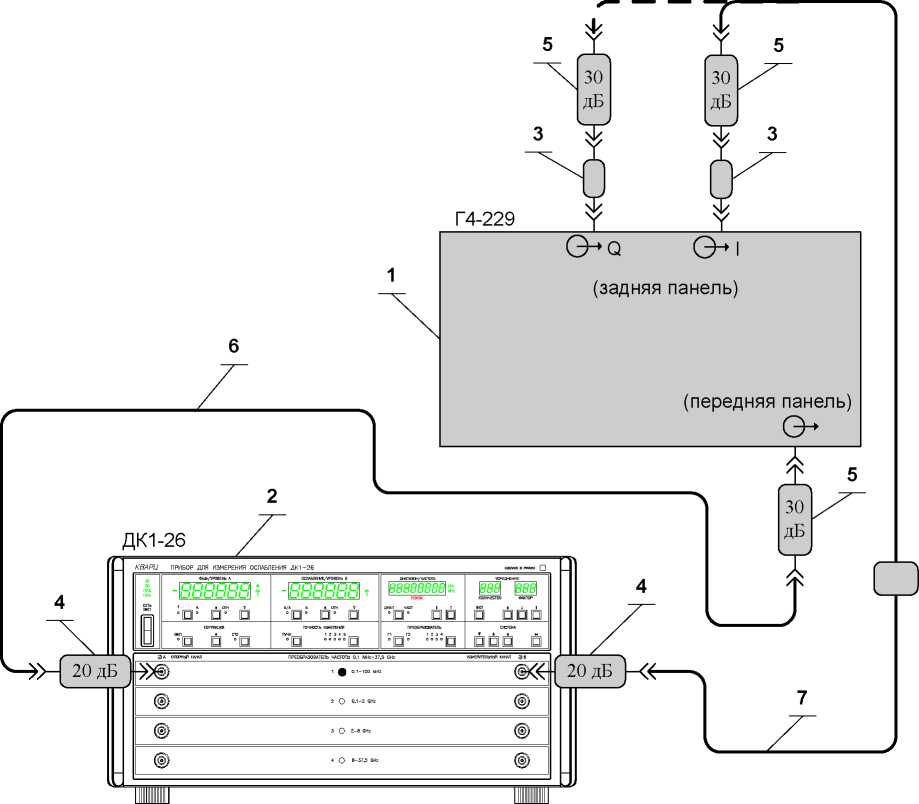

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Прибор для измерения ослабления ДК1-26;

• 3 Переход коаксиальный ЯНТИ.434541.011  (7/3, розетка - «байонет», вилка) из

комплекта ДК1-26;

• 4 Аттенюатор ЯНТИ.434821.109-02 (ослабление 20 дБ, канал 7/3) из комплекта ДК1-26;

• 5 Аттенюатор ЯНТИ.434821.109-03 (ослабление 30 дБ, канал 7/3) из комплекта ДК1-26;

• 6 Кабель соединительный ВЧ ЯНТИ.685671.748-01 (1600мм) из комплекта ДК1-26;

• 7 Кабель соединительный ЕЭ4.852.584 с фильтром из комплекта ДК1-26.

Рисунок 1.22 -Схема подключения приборов для определения пределов установки амплитуды сигналов на выходах I и Q, нестабильности выходной мощности на выходах I и Q, и погрешности установки разности фаз между выходами I и Q

Лист

• - точность 4;

• - режим «РУЧН» отключен;

• - усреднение отключено;

• - режим «Б» в группе «ОСЛАБЛЕНИЕ/УРОВЕНЬ Б».

Дождаться захвата ФАПЧ в приборе для измерения ослаблений ДК1-26 (погашен индикатор «ПОИСК» красного свечения) и обнулить показания в канале Б клавишей «ОТН».

Установить на выходах I и Q генератора НЧ прибора синусоидальную форму сигнала, частоту 30 МГц, амплитуду 10 мВ и считывают показания ослабления K по индикатору в группе «ОСЛАБЛЕНИЕ/УРОВЕНЬ Б» прибора для измерения ослаблений ДК1-26.

Вычислить амплитуду минимального сигнала на выходе I по формуле :

K

U = U -1020

min I 30     max I 30                                                      (17)

• 11) Повторить измерения согласно п. 10), переключив кабель к выходу Q, и вычислить амплитуду минимального сигнала на выходе Q аналогично формуле (17), заменив в этой формуле UminI30 на UminQ30, а UmaxI30 на UmaxQ30.

• 12) Амплитуду сигналов прямоугольной формы на выходе I провести следующим образом. Соединить приборы по схеме приведенной на рисунке 1.20.



Установить в приборе форму выходных сигналов прямоугольную, период следования 10 с, длительность импульса 50 нс, амплитуду 5000 мВ.

Вольтметром ВК3-78 в режиме измерения постоянного напряжения провести измерение нижнего уровня напряжения U1.

Установить длительность импульса 9,999 999 95 с и вольтметром проводить измерение верхнего уровня напряжения U2.

Амплитуду импульсов U вычислить как разность напряжений по формуле:

(18)

Повторить измерения согласно п. 12) для выхода Q генератора.

Повторить измерения согласно п. 12) для установленной амплитуды сигнала прямоугольной формы, равной 10 мВ и вычисления амплитуду импульсного сигнала.

Результаты поверки считать удовлетворительными, если:

- значение амплитуды сигнала синусоидальной формы на частоте 0,01 Гц находится в пределах от 4,75 до 5,25 В при установленном значении 5000 мВ и в пределах от 8,5 до 11,5 мВ при установленном значении 10 мВ;

• - значение амплитуды сигнала синусоидальной формы на частоте 20 МГ ц находится в пределах от 4,65 до 5,35 В при установленном значении 5000 мВ и в пределах от 8 до 12 мВ при установленном значении 10 мВ;

• - значение амплитуды сигнала синусоидальной формы на частоте 30 МГц находится в пределах от 1,425 до 1,575 В при установленном значении 1500 мВ и в пределах от 8 до 12 мВ при установленном значении 10 мВ;

• - значение амплитуды сигнала прямоугольной формы на частоте 0,1 Гц находится в переделах от 4,75 до 5,25 В при установленном значении 5000 мВ и в пределах от 8,5 до 11,5 мВ при установленном значении 10 мВ.

• 1.8.3.20 Определение основной погрешности установки амплитуды сигнала синусоидальной формы на частоте 1 кГц.

Определение основной погрешности установки амплитуды сигнала синусоидальной формы на частоте 1 кГц проводить путем измерения среднеквадратического значения напряжения, расчета амплитуды и определения погрешности установки амплитуды.

Приборы соединить по схеме подключения, приведенной на рисунке 1.23. Кабель подключить между выходом I генератора НЧ прибора и входом U~1 вольтметра ВК3-78. В вольтметре установить предел измерения 10 В.

Установить в приборе форму сигнала синусоидальную, частоту 1 кГц и амплитуду 5000 мВ.

Провести измерение среднеквадратического значения напряжения и_изм.

Погрешность установки амплитуды Л вычислить по формуле:

U -1414 • U

А     —------— • 100 % .

^Uуст

Последовательно установить амплитуду сигнала 1500 мВ, 500 мВ, 450 мВ, 150 мВ, 50 мВ и 10 мВ, переключая входы вольтметра и устанавливая пределы измерения в соответствии с таблицей 1.15, провести измерение сигнала и расчёт погрешности установки амплитуды сигнала для установленных амплитуд и_усг по формуле (19).

Таблица 1.15

Амплитуда, мВ	5000	1500	500	450	150	50	10
Вход ВК3-78	U~1	U~1	U~3	U~3	U~3	U~3	U~3
Предел измерения ВК3-78	10 В	3 В	1 В	1 В	300 мВ	100 мВ	30 мВ

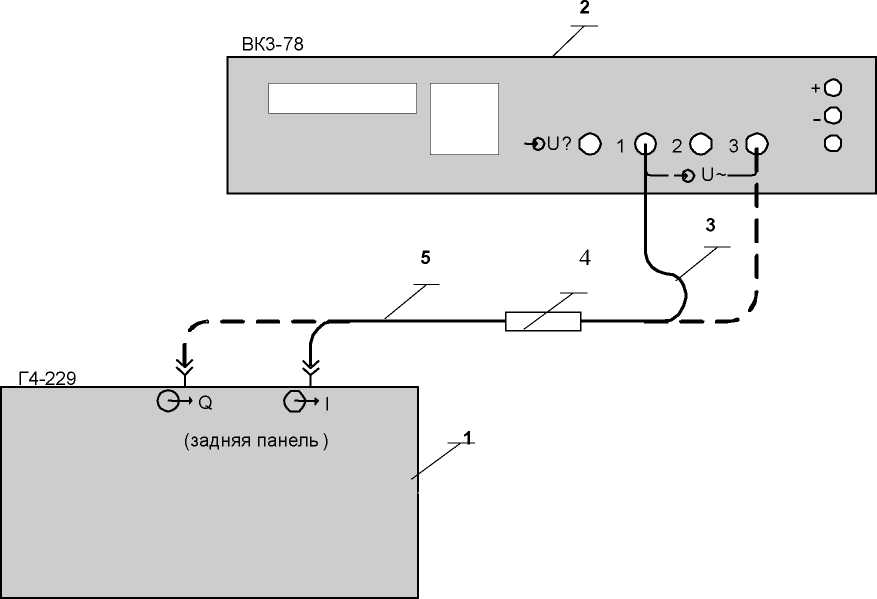

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Вольтметр переменного тока ВК3-78;

• 3 Кабель измерительный ТС-023 из комплекта ВК3-78;

• 4 Нагрузка (50±0,25) Ом 2.727.251 из комплекта Г3-122;

• 5 Кабель соединительный ВЧ 4.852.517-08 (байонет-байонет) из комплекта прибора Г4-229.

Рисунок 1.23 - Схема подключения приборов для определения основной погрешности установки, нестабильности и частотной неравномерности амплитуды сигнала синусоидальной формы на выходах I и Q

Лист

Подключить к выходу Q генератора вход измерительного кабеля вольтметра ВК3-78 и повторить измерения и расчёты погрешности установки амплитуды сигналов синусоидальной формы на выходе Q.

Результаты поверки считать положительными, если рассчитанная по формуле (19) погрешность установки сигналов синусоидальной формы для выходов I и Q не выходит за пределы + 3 % для значений амплитуды 5000 мВ, 1500 мВ, 500 мВ, за пределы + 5 % для значений амплитуды 450 мВ, 150 мВ и 50 мВ и за пределы + 15 % для значений амплитуды 10 мВ.

• 1.8.3.21 Определение нестабильности амплитуды выходных сигналов синусоидальной формы на частоте 1 кГц

Определение нестабильности амплитуды сигнала синусоидальной формы за любой 15минутный интервал по истечении времени установления рабочего режима проводится путем измерения уровня амплитуды выходного сигнала синусоидальной формы на частоте 1 кГц.

Приборы соединить по схеме подключения, приведенной на рисунке 1.23. Кабель подключить между выходом I генератора и входом U~3 вольтметра ВК3-78. В вольтметре установить предел измерения 1 В.

Установить в приборе форму сигнала синусоидальную, частоту 1 кГц, амплитуду 500 мВ.

Выдержать прибор Г4-229 во включенном состоянии в течение времени установления рабочего режима.

Записать начальное значение уровня сигнала и_нач.

В течение 15-минутного интервала через каждые 3 мин считывать показания уровня

сигнала с вольтметра.

Определить максимальное и_макс и минимальное И_мин значения.

Вычислить нестабильность амплитуды 5 по формуле:

Результаты поверки считать удовлетворительными, если нестабильность амплитуды за 15-минутный интервал, рассчитанная по формуле (20) не более 1 %.

• 1.8.3.22 Определение неравномерности амплитуды выходных сигналов синусоидальной формы в диапазоне частот.



  Лист

  ТНСК.411653.002 РЭ

Определение неравномерности амплитуды выходных сигналов синусоидальной формы в диапазоне частот выполнить путем измерения уровня выходного сигнала на частотах 10, 100 Гц, 1, 10, 100 кГц, 1, 10, 20 МГц при амплитуде выходного сигнала 500 мВ и расчёта отклонения относительно уровня сигнала на частоте 1 кГц.

Приборы соединить по схеме подключения, приведенной на рисунке 1.23. Кабель подключить между выходом I генератора и входом U~3 вольтметра ВК3-78. В вольтметре установить предел измерения 1 В.

Установить в приборе форму сигнала синусоидальную, частоту 1 кГц, амплитуду 500 мВ.

Измерить уровень сигнала и записать показания на частоте 1 кГц и_1кГц.

Последовательно устанавливая частоту 10, 100 Гц, 10, 100 кГц и 1 МГц, измерить уровень сигнала и для каждой частоты f записать показания Uf.

Для каждого значения частоты вычислить неравномерность амплитуды выходных сигналов 5_U на выходе I по формуле:

₌ u_f-^U1 _кГц .100%.                                   (21)

^U1 кГц

Подключить вольтметр к выходу Q генератора и повторить измерения и расчёт неравномерности амплитуды на выходе Q по формуле (21).

Установить в приборе форму сигнала синусоидальную, частоту 1 кГц, амплитуду 2000 мВ.

Измерить уровень сигнала и записать показания на частоте 1 кГц и_1кГц.

Соединить приборы по схеме подключения, приведенной на рисунке 1.21.

Последовательно устанавливая частоту 10 и 20 МГц, измерить уровень сигнала и для каждой частоты f записать показания Uf.

Для каждого значения частоты вычислить неравномерность амплитуды выходных сигналов 5и на выходе I по формуле (21).

Переключить вольтметр к выходу Q генератора, а аттенюатор - к выходу I, и повторить измерения и расчёт неравномерности амплитуды на выходе Q по формуле (21).

Результаты поверки считать удовлетворительными, если для выходов I и Q значения 5и, рассчитанные по формуле (21), не выходят за пределы:

• - для установленных частот от 0,001 Гц до 1 МГц              ± 5 %;

• - для установленных частот от 1,000000001 МГц до 20 МГц    ± 7 %.



  Лист

  ТНСК.411653.002 РЭ

• 1.8.3.23 Определение погрешности установки амплитуды сигнала синусоидальной формы в диапазоне частот свыше 20 до 30 МГц

Определение погрешности установки амплитуды сигнала синусоидальной формы в диапазоне частот свыше 20 до 30 МГц проводится путем измерения уровня сигнала с помощью вольтметра и измерения отношения напряжений с последующим расчётом значения амплитуды сигнала.

Соединить приборы по схеме подключения, приведенной на рисунке 1.21.

Установить в приборе форму выходного сигнала синусоидальную, частоту 20,000000001 МГц, амплитуду 500 мВ.

Записать показания уровня сигнала на вольтметре UI-20-500.

Вычислить погрешность установки амплитуды выходного сигнала по формуле:

U -1414 • U

A          ,-------^изм 100 % .                                   (₂₂)

^Uуст

Установить частоту сигнала 30 МГц, записать показания уровня сигнала на вольтметре U_I-30-500. и вычислить погрешность установки амплитуды Л выходного сигнала по формуле (22).

Повторить измерения и расчёты по формуле (22), подключая вольтметр к выходу Q, а аттенюатор - к выходу I. Показания записать как Uq_-20-500 и Uq_-30-500.

Соединить приборы по схеме, приведенной на рисунке 1.22. Кабель подключить к выходу I.

Установить на основном выходе прибора частоту 20,000000001 МГц, мощность 6 дБм. Установить на выходах I и Q генератора НЧ прибора синусоидальную форму сигнала, частоту 20,000000001 МГц, амплитуду 500 мВ.

В приборе для измерения ослаблений ДК1-26 установить следующий режим:

• - преобразователь № 1 (от 100 кГц до 100 МГц);

• - диапазон 12,8 - 25,6 МГц;



• - точность 4;

• - режим «РУЧН» отключен;

• - усреднение отключено;

• - режим «Б» в группе «ОСЛАБЛЕНИЕ/УРОВЕНЬ Б».

Дождаться захвата ФАПЧ в приборе для измерения ослаблений ДК1-26 (погашен индикатор «ПОИСК» красного свечения) и обнулить показания в канале Б клавишей «ОТН».

Последовательно установить на выходах I и Q генератора НЧ прибора амплитуду А, равную 1500 мВ, 250 мВ, 50 мВ, 25 мВ, 10 мВ, и для каждого значения амплитуды А считывают показания ослабления К_А по индикатору в группе «ОСЛАБЛЕНИЕ/УРОВЕНЬ Б» прибора для измерения ослаблений ДК1-26.

Для каждого значения установленного значения амплитуды А вычислить измеренную амплитуду сигнала на выходе I погрешность установки амплитуды AA по формуле (23) считая U0 = UI-20-500:

уст

Установить на основном выходе прибора частоту 30 МГц, мощность 6 дБм. Установить на выходах I и Q генератора НЧ прибора синусоидальную форму сигнала, частоту 30 МГц, амплитуду 500 мВ.

В приборе для измерения ослаблений ДК1-26 установить следующий режим:

• - преобразователь № 1 (от 100 кГц до 100 МГц);

• - диапазон 25,6-51,2 МГц;

• - точность 4;

• - режим «РУЧН» отключен;

• - усреднение отключено;

• - режим «Б» в группе «ОСЛАБЛЕНИЕ/УРОВЕНЬ Б».



Дождаться захвата ФАПЧ в приборе для измерения ослаблений ДК1-26 (погашен индикатор «ПОИСК» красного свечения) и обнулить показания в канале Б клавишей «ОТН».

Последовательно установить на выходах I и Q генератора НЧ прибора амплитуду А, равную 1500 мВ, 250 мВ, 50 мВ, 25 мВ, 10 мВ, и для каждого значения амплитуды А считывают показания ослабления К_А по индикатору в группе «ОСЛАБЛЕНИЕ/УРОВЕНЬ Б» прибора для измерения ослаблений ДК1-26.

Для каждого установленного значения амплитуды А вычислить измеренную амплитуду сигнала на выходе I и погрешность установки амплитуды AA по формуле (23), считая ^U0 ^{= U}I-30-500^.

Повторить измерения, переключив кабель к выходу Q.

Для частот 20,000000001 МГц и 30 МГц и для каждого установленного значения амплитуды А вычислить измеренную амплитуду сигнала на выходе I и погрешность установки амплитуды AA по формуле (23), считая U₀ = Uq_-20-500 и U₀ = Uq_-30-500 для частот 20,000000001 МГц и 30 МГц соответственно.

Результаты поверки считать удовлетворительными, если рассчитанные погрешности установки амплитуды выходных сигналов на выходах I и Q для частот 20,00000001 и 30 МГц не выходят за пределы:

Лист

ТНСК.411653.002 РЭ

экране осциллографа без искажений при максимальном положительном и отрицательном напряжениях смещения.

1.8.3.25 Определение коэффициента гармоник и ослабление гармоник сигнала синусоидальной формы

Определение коэффициента гармоник и ослабление гармоник сигнала синусоидальной формы проводить с помощью анализатора спектра.

Установить в приборе форму выходного сигнала синусоидальную, частоту 100 Гц, амплитуду 500 мВ, смещение 0 мВ. При помощи осциллографа убедиться в том, что постоянное смещение в выходном сигнале отсутствует.

ВНИМАНИЕ! - Следует особо обратить внимание на отсутствие постоянного смещения на выходах I и Q генератора НЧ прибора до подключения анализатора спектра к выходу I или Q генератора НЧ прибора. В противном случае можно повредить анализатор спектра или поверяемый прибор.

Приборы соединить по схеме подключения, приведенной на рисунке 1.24.

Установить в анализаторе спектра начальную частоту анализа 0 Гц, конечную - 1000 Гц, опорный уровень - плюс 20 дБм.

Перевести анализатор спектра в режим измерения амплитуды сигнала в линейном масштабе.

Провести отсчёт по анализатору спектра уровня напряжения первой гармоники U1 (в данном случае 100 Гц) и второй и третьей гармоник U2 и U3.

Коэффициент гармоник К в процентах вычислить по формуле (25):

Ju2+u₃²

K \---²_ .100%

^U1

Аналогично провести отсчет по анализатору спектра амплитуд гармоник сигналов на выходе Q и расчёт коэффициента гармоник.

Аналогично провести измерение гармоник на выходах I и Q на частотах 1, 10 и 100 и 200 кГц, при этом начальную и конечную частоты анализатора спектра установить такими, чтобы наблюдались гармоники от первой до пятой.

Для определения ослабления гармоник относительно первой гармоники на частоте 200 кГц в генераторе установить форму сигнала синусоидальную, частоту 200 кГц, амплитуду 500 мВ.

Установить на анализаторе спектра начальную частоту обзора 100 кГц, конечную - 1 МГц. Измерить уровень отклика на частоте первой гармонике - 200 кГц, записать его значение.

Лист

ТНСК.411652.002 РЭ

Измерить отклики на частоте второй и третьей гармоник и записать их значение.

Ослабление вычислить как разность откликов первой и второй и третьей гармоник, выраженную в децибелах.

Аналогично измерить ослабление гармоник на частотах 500 кГц, 1, 5, 10, 20 и 30 МГц.

Результаты поверки считать удовлетворительными, если: коэффициент гармоник сигналов синусоидальной формы на выходах I, Q генератора НЧ прибора не более (в зависимости от установленной частоты генератора НЧ прибора):

• - для установленных частот от 0,001 Гц до 20 кГц

• - для установленных частот от 20,000001 до 200 кГц

Ослабление гармоник относительно первой гармоники зависимости от установленной частоты сигналов на выходах I, Q генератора НЧ прибора):

• - для установленных частот от 200,000001 кГц до 1 МГц

• - для установленных частот от 1,000000001 до 20 МГц

• - для установленных частот от 20,000000001 до 30 МГц

  §

  ч я я

  Q

  Я я

  ч о К

  е= ю

  • 4

  ё

  аа Я

  • 5

  ё

  еа

  Я

  Я

  Л

  м

  И

  §

  ч я я

  Q

  Я я

  ч о К

  • 4 о я ё

  еа Я

  • 5

  Изм	Лист	№ документа	Подпись	Дата

  Лист

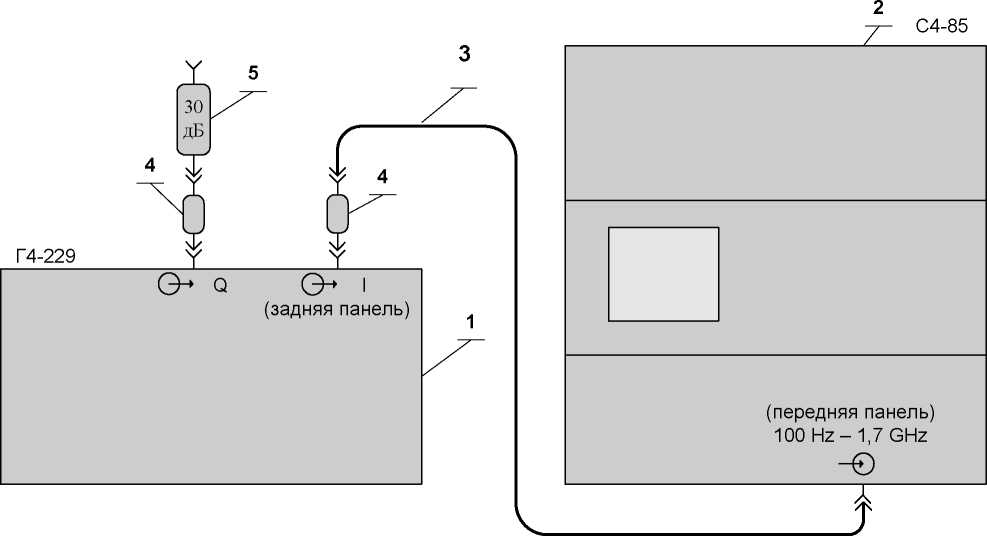

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Анализатор спектра С4-85;

• 3 Кабель соединительный ВЧ 4.852.793-01 (канал 7/3) из комплекта прибора Г4-229;

• 4  Переход коаксиальный ЯНТИ.434541.011 (7/3, розетка - «байонет», вилка) из комплекта ДК1-26;

• 5  Аттенюатор ЯНТИ.434821.109-03 (ослабление 30 дБ, канал 7/3) из комплекта ДК1-26.

Рисунок 1.24 - Схема подключения приборов для определения коэффициента гармоник и ослабления гармоник сигнала синусоидальной формы

Лист

1.8.2.26 Определение диапазона установки разности фаз и погрешности установки относительного сдвига фазы между сигналами

Определение диапазона установки разности фаз и погрешности установки относительного сдвига фазы между сигналами на выходах I и Q генератора НЧ (относительно любого выбранного значения фазы сигналов I и Q) проводить для синусоидального сигнала на частоте 0,005 Гц для установленного значения разности фаз между сигналами в каналах I и Q 90 ° относительно значения 0 ° с помощью частотомера Ч3-89 и на частотах 100 кГц и 30 МГц для установленных значений разности фаз между сигналами в каналах I и Q 10,008 °; 29,988 °; 90 °; 180 °; 270 °; 359,964 °; 360 ° и минус 360 °относительно значения 0 ° с помощью прибора для измерения ослаблений ДК1-26.

Соединить приборы по схеме, приведенной на рисунке 1.25.

В приборе включить выходы 1д_ОП и Qд_ОП.

Установить на выходах I и Q генератора НЧ прибора синусоидальную форму сигнала, частоту 0,005 Гц, амплитуду 500 мВ°.

В частотомере установить режим измерения длительности интервала времени.

Подключить сигналы, формирующие измеряемый интервал времени к входам А и В частотомера: опережающий сигнал (старт) к входу А, задержанный сигнал ( стоп)- к входу В.

Входные коммутаторы каналов А и В установить в положения:

• - коэффициент ослабления входных аттенюаторов Х1/Х10 в положение Х1;

• - входное сопротивление 50 О/1М О в положение 50 О;

• - вид связи ~ /--- в положение---.

  е= ю

  • 4

  ё

  аа Я

  • 5

  Уровень запуска в ручном режиме установить равным 100 мВ.

  Провести измерения временного интервала при разности фаз 0 °. Обнулить показания

  ё

  еа

  Я

  Я

  Л

  м

  И

  частотомера. Установить разность фаз 90 °' и провести измерение временного интервала ^_зм. Вычислить разность фаз по формуле (26):

  Ф = 360°-t_U3M • f,

  (26)

  где t_U3M - измеренное значение времени запаздывания сигнала I относительно сигнала Q;

f - установленное значение частоты сигналов I и Q.

Соединить приборы по схеме, приведенной на рисунке 1.22. Кабель подключить к выходу Q. Выполнить измерения в следующем порядке.

• 1) Установить на основном выходе прибора частоту 100 кГц, мощность 6 дБм. Установить на выходах I и Q генератора НЧ прибора синусоидальную форму сигнала, частоту 100 кГц, амплитуду 500 мВ.

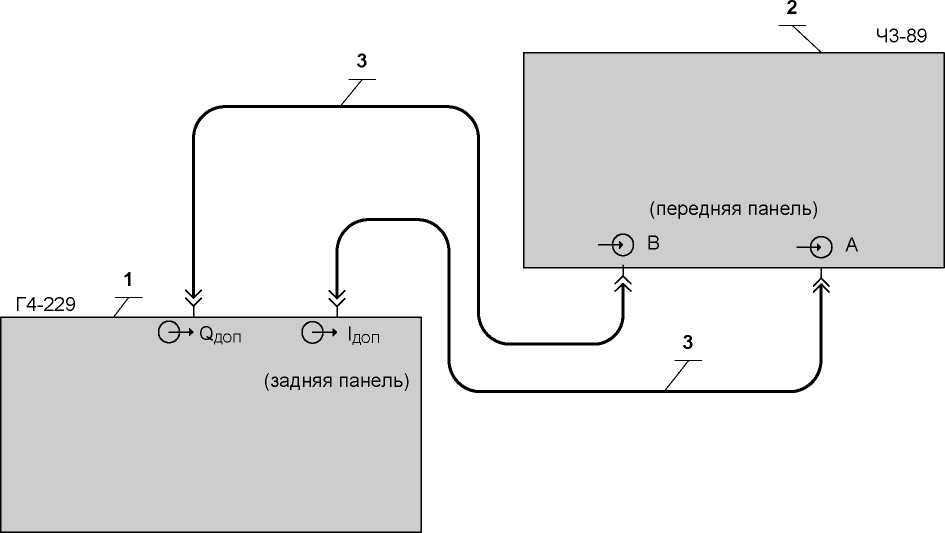

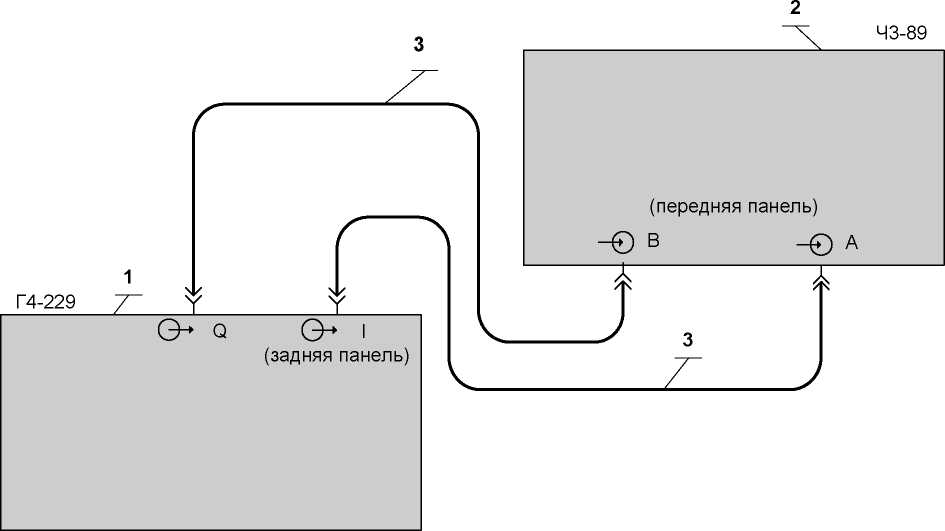

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Частотомер универсальный Ч3-89;

• 3 Кабель соединительный ВЧ 4.852.517-08 (байонет-байонет) из комплекта прибора Г4-229.

Рисунок 1.25-Схема подключения приборов для определения погрешности установки относительного сдвига фазы между сигналами на выходах I и Q генератора НЧ на частоте 0,005 Гц

Лист

• 2) В приборе для измерения ослаблений ДК1-26 установить следующий режим:

• - преобразователь № 1 (от 100 кГц до 100 МГц);

• - диапазон 0,1 - 0,185 МГц;

• - точность 5;

• - режим «РУЧН» отключен;

• - усреднение отключено;

• - режим «ф» в группе «ФАЗА/УРОВЕНЬ А».

• 3) Дождаться захвата ФАПЧ в приборе для измерения ослаблений ДК1-26 (погашен индикатор «ПОИСК» красного свечения). Включить режим «ЧАСТ» в группе «ДИАПАЗОН/ЧАСТОТА». Включить режим «РУЧН» в группе «ТОЧНОСТЬ ИЗМЕРЕНИЯ».

• 4) Дождаться стабильных показаний в приборе для измерения ослаблений ДК1-26 и обнулить показания в канале А клавишей «ОТН».

• 5) Установить в генераторе НЧ прибора форму выходного сигнала синусоидальную, частоту 100 кГц, амплитуду 500 мВ, разность фаз 0 °.

• 6) Установить в генераторе разность фаз 90 °, 180 °, 270 ° и убедиться, что показания разности фаз в приборе для измерения ослаблений ДК1-26 не выходят за пределы ± 0,17 °. В противном случае поверку прекратить и считать прибор не выдержавшим поверку.



• 7) Переключить кабель к выходу I (см. рисунок 1.22).

• 8) Установить в генераторе разность фаз 0 °.

• 9) Дождаться стабильных показаний в приборе для измерения ослаблений ДК1-26 и обнулить показания в канале А клавишей «ОТН».



• 10) Установить в генераторе разность фаз 10,008 ° и дождаться стабильных показаний в приборе для измерения ослаблений ДК1-26. Записать показания измеренной фазы ДК1-26 как измерение № 1: ^₁.



П р и м е ч а н и е - При записи показаний учитывают цикличность разности фаз по следующему алгоритму:

Если разность установленного значения и показания ДК1-26 (у_уст - у_поК) больше 180 то показания следует увеличить на 360 у_изм = у_пок + 360 °; если разность установленного значения и показания ДК1-26 (^_уст, - ^_пок) меньше минус 180 °, то показания следует уменьшить на 360 °: щ_ивм = щ_пок - 360 °.

• 11) Установить на выходах I и Q генератора НЧ прибора частоту, отличную от 100 кГц, а затем вновь 100 кГц.

• 12) Установить в генераторе разность фаз 0 °.



  Лист

  ТНСК.411653.002 РЭ

• 13) Дождаться стабильных показаний в приборе для измерения ослаблений ДК1-26 и обнулить показания в канале А клавишей «ОТН».

• 14) Установить в генераторе разность фаз 10,008 ° и дождаться стабильных показаний в приборе для измерения ослаблений ДК1-26. Записать показания измеренной фазы ДК1-26 с учётом (27) как измерение № 2: V2

• 15) Повторить действия согласно пунктам с 11) по 14), накапливая результаты до измерения № 10.

• 16) Вычислить среднее значение ф и среднее квадратическое отклонение о_ф по формулам (28) и (29), считая количество измерений n равным 10.

₁n

ф = ~'YVi^,                                        (28)

n i=i

(29)

• 17) Если среднее квадратическое отклонение, вычисленное по формуле (29), оказывается меньшим или равным одной трети требуемой погрешности (требуемая погрешность составляет 0,01 ° для установленной частоты 100 кГц и 0,152 ° для установленной частоты 30 МГц), то считать вычисленное по формуле (28) значение ф измеренным значением физм.



• 18) В противном случае (среднее квадратическое отклонение, вычисленное по формуле (29), превышает одну треть требуемой погрешности) повторить действия согласно пунктам с 11) по 14) и вновь вычислить среднее значение ф и среднее квадратическое отклонение о_ф по формулам (28) и (29), считая количество измерений n равным увеличенному количеству накопленных результатов. Так повторить действия согласно пунктам с 11) по 14) и с 16) по 17) до тех пор, пока не будет выполнено условие 17).



• 19) Повторить действия согласно пунктам с 8) по 18), последовательно устанавливая в пунктах 10) и 14) значения 29,988 °; 90 °; 180 °; 270 ° и 359,964 °.

• 20) Установить на выходах I и Q генератора НЧ прибора частоту 30 МГц.

• 21) Повторить действия согласно пунктам с 8) по 19), устанавливая в п. 11) частоту сначала отличную от 30 МГц, а затем вновь 30 МГц.

Для всех установленных разностей фаз и для всех установленных частот вычислить погрешности установки разности фаз Лф по формуле (30):

^{Лф ф}уст ^{- ф}изм                                         ⁽³⁰⁾

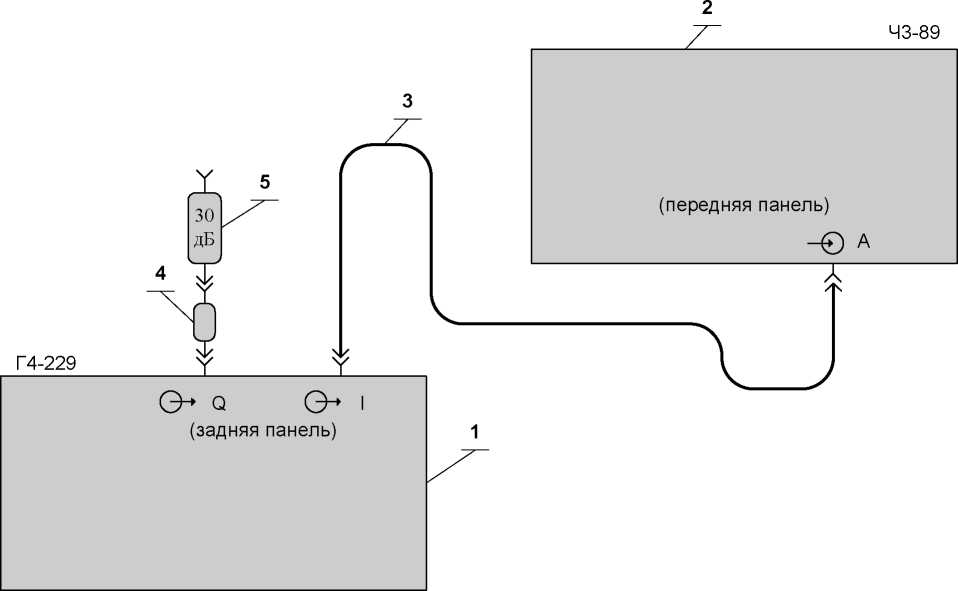

• 1 Генератор сигналов высокочастотный Г4-229;

• 2 Частотомер универсальный Ч3-89;

• 3 Кабель соединительный ВЧ 4.852.517-08 (байонет-байонет) из комплекта прибора Г4-229;

• 4 Переход коаксиальный ЯНТИ.434541.011 (7/3, розетка - «байонет», вилка) из комплекта ДК1-26;

• 5 Аттенюатор ЯНТИ.434821.109-03 (ослабление 30 дБ, канал 7/3) из комплекта ДК1-26.

Рисунок 1.26 - Схема электрическая подключения приборов для определения погрешности установки длительности импульса сигнала прямоугольной формы

Изм	Лист	№ документа	Подпись	Дата

• 1.8.3.28 Определение диапазона и погрешности установки задержки между сигналами прямоугольной формы на выходах I и Q

Определение диапазона и погрешности установки задержки между сигналами прямоугольной формы на выходах I и Q генератора НЧ прибора проводится с помощью частотомера измерением задержки между сигналами прямоугольной формы в каналах I и Q.

Соединить приборы по схеме, приведенной на рисунке 1.27.

В приборе установить форму сигнала прямоугольную, период следования сигналов 10 мс, амплитуду сигнала 500 мВ, длительность импульса 100 нс.

Установить задержку сигнала в канале Q, равную 10 нс.

Установить на частотомере вид измерения интервал А-В, входы раздельные, запуск по входам А и В положительный фронт, уровень запуска 0 В.

Провести измерение временного интервала ^_зм.

Погрешность установки задержки At вычислить по формуле (31).

Последовательно установить задержку 1 мкс (при периоде следования 1 мс), 1 мс (при периоде следования 100 мс), 1 с (при периоде следования 2 с) и 9,99999995 с (при периоде следования 10 с).

Каждый раз провести измерение временного интервала и вычислить погрешность установки задержки At по формуле (31).

Результаты поверки считать удовлетворительными, если:

-диапазон установки задержки между сигналами прямоугольной формы на выходах I и Q генератора НЧ прибора составляет от 0 до 9,999 999 95 с;

-погрешность установки задержки не выходит за пределы ± (1-10’⁶-Т + 30 нс), где Т -

устанавливаемая задержка, при использовании внутреннего опорного источника.

• 1. Генератор сигналов высокочастотный Г4-229;

• 2. Частотомер универсальный Ч3-89;

• 3. Кабель соединительный ВЧ 4.852.517-08 (байонет-байонет) из комплекта прибора Г4-229.

Рисунок 1.27- Схема подключения приборов для определения диапазона и погрешности установки задержки между сигналами прямоугольной формы на выходах I и Q

Изм	Лист	№ документа	Подпись	Дата

• 1.8.3.29 Определение длительности фронта и спада импульса и выбросов за фронтом и

спадом импульса

Определение у длительности фронта и спада импульса, а также неравномерности и выбросов за фронтом и спадом импульса проводить с помощью осциллографа С1-75.

Установить в приборе форму выходных сигналов - прямоугольную, амплитуда 500 мВ, период следования импульсов 1 мс, длительность импульса 0,5 мс.

Подключить выход I генератора к входу осциллографа, установить на осциллографе входное сопротивление 50 Ом, вертикальное отклонение 200 мВ/дел, скорость горизонтальной развертки 20 нс/дел.

Записать напряжения низкого и высокого уровня, вычислить амплитуду как разность напряжений высокого и низкого уровней, и измерить длительность фронта как время нарастания сигнала от 0,1 до 0,9 амплитуды.

Установить на осциллографе длительность горизонтальной развертки 200 мкс/дел.

Записать установившийся уровень напряжения вершины импульса и относительно него найти максимальное по абсолютному значению (по модулю) отклонение сигнала после фронта.

Выброс вычислить как отношение амплитуды максимального выброса к амплитуде

сигнала, выраженное в процентах.

Аналогично провести измерение длительности спада импульса и выбросы за спадом импульса.

Неравномерность вычислить как отношение изменение уровня сигнала на вершине импульса к амплитуде импульса, выраженное в процентах.

Аналогично провести измерения длительности фронта и спада импульса, выбросы за фронтом и спадом импульса и неравномерность вершины импульса в канале Q генератора.

Результаты поверки считать удовлетворительными, если длительность фронта и спада импульса, измеренная между уровнями от 0,1 до 0,9 амплитуды не более 30 нс, выбросы за фронтом и спадом импульса и неравномерность вершины импульса не более 10 % от амплитуды импульса в каналах I и Q.

• 1.8.3.30 Определение коэффициента нелинейности сигналов треугольной и пилообразной формы

Определение коэффициента нелинейности сигналов треугольной и пилообразной формы выполнить с помощью осциллографа методом измерения мгновенных отклонений формы сигнала от идеальной прямой.

Изм	Лист	№ документа	Подпись	Дата

Соединить приборы по схеме, приведенной на рисунке 1.28. Кабель подключить к выходу канала I прибора.

Установить в приборе форму сигнала пилообразную, частоту 1 кГц, амплитуду 5000 мВ.

Установить в осциллографе входное сопротивление 50 Ом. Установить параметры вертикальной и горизонтальной развертки наиболее удобными для наблюдения чуть более одного периода сигнала, и переведя осциллограф в режим однократной развертки, зафиксировать картину на экране.

С помощью маркеров отметить точки t1 и t2, соответствующие 0,1 и 0,9 амплитуды сигнала, и записать уровни сигнала U1 и U2 в этих точках и моменты времени.

Произвольно выбрать 5 точек между маркерами, записать моменты времени tx и уровни сигналов Ux в данных точках и моменты времени.

Для каждой из пяти точек вычислить коэффициент нелинейности Л_х по формуле:

• 1__U_____

  •100%.

  (32)

тт U - U /    X

^и1             -t⁾

^t2 ^{- t}1

Аналогичные измерения провести для канала Q.

Для выходного сигнала треугольной формы измерения выполнить аналогично, но отдельно для участка нарастания и спада сигнала на выходах I и Q.

Результаты поверки считать удовлетворительными, если нелинейность сигналов треугольной и пилообразной формы не более 5 %.

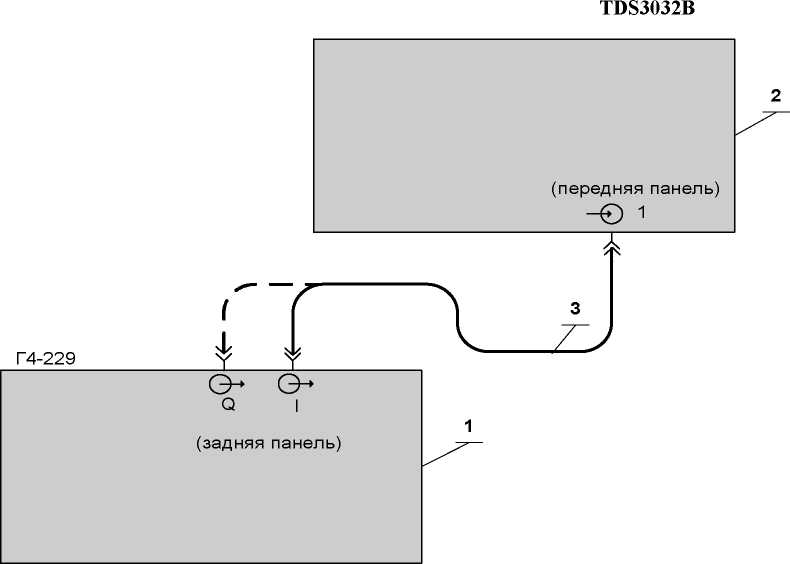

1 Генератор сигналов высокочастотный Г4-229;

• 2 Осциллограф цифровой люминофорный TDS3032B;

• 3 Кабель соединительный ВЧ 4.852.517-08 (байонет-байонет) из комплекта прибора Г4-229.

Рисунок 1.28- Схема подключения приборов для определения коэффициента нелинейности сигналов треугольной и пилообразной формы

Изм	Лист	№ документа	Подпись	Дата

1.9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

1.9.1 Положительные результаты поверки оформляются в порядке, установленном в метрологической службе, осуществляющей поверку в соответствии с ПР 50.2.006-96.

1.9.2 Приборы, не прошедшие поверку (имеющие отрицательные результаты поверки), признаются непригодными для эксплуатации. Свидетельство о поверке аннулируют или гасят клеймо, или вносят запись в формуляр.

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в документе

№ документа

Входящий № сопроводительного документа и дата

Подпись

Дата

Изменен-ных

Заменён-ных

Но вых

Анну- лиро-ванных

ТНСК.411653.002 РЭ

Лист

100

Изм

Лист

№ документа

Подпись

Дата
