СОГЛАСОВАНО

УТВЕРЖДАЮ

Генеральный директор

ООО «Инженерный центр «Энергосервис»

Технический директор ООО «ИЦРМ»

М.С. Казаков

2018 г.

УСТРОЙСТВА СОПРЯЖЕНИЯ С ШИНОЙ ПРОЦЕССА ENMU

ENMU.422100.001 МП

Методика поверки

2018

Содержание

ПРИЛОЖЕНИЕ А (рекомендуемое)

ПРИЛОЖЕНИЕ Б (рекомендуемое)

1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок устройств сопряжения с шиной процесса ENMU (далее - устройств ENMU).

  • 1.2 Устройства ENMU подлежат поверке с периодичностью, устанавливаемой потребителем с учётом режимов и интенсивности эксплуатации, но не реже одного раза в 16 лет.

  • 1.3 На первичную поверку следует предъявлять устройства до ввода в эксплуатацию, а также после ремонта.

  • 1.4 Допускается проведение поверки отдельных измерительных каналов (отдельных параметров), с обязательным указанием в свидетельстве о поверке и протоколе поверки информации об объеме проведенной поверки. Наименование каналов (параметров) и диапазоны величин указываются на обратной стороне свидетельства о поверке.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 Операции, выполняемые при поверке устройств ENMU, и порядок их выполнения

приведены в таблице 1. Таблица 1

№ п/п

Наименование операции поверки

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1

Внешний осмотр

8.1

Да

Да

2

Опробование

8.2

Да

Да

3

Подтверждение соответствия программного обеспечения

8.3

Да

Да

4

Определение метрологических характеристик

8.4

Да

Да

2.2 При получении отрицательных результатов при проведении той или иной операции поверка прекращается.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 2.

  • 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке.

  • 3.3 Допускается применение аналогичных основных средств поверки, обеспечивающих соотношение пределов допускаемых погрешностей средств поверки и поверяемых устройств не менее чем 1:3.

  • 3.4 Допускается применение аналогичных вспомогательных средств поверки с характеристиками не хуже представленных в таблице 2.

  • 3.5 Для автоматизации процесса проверки метрологических характеристик устройств ENMU могут применяться:

- ПО «EnergoEtalon™», предназначенное для установки испытательных сигналов на генераторах сигналов, считывания и отображения результатов измерений с эталонного и поверяемого устройства ENMU, расчет характеристик SV-потоков, формирования протокола поверки в соответствии с формой в Приложении Б;

- стенды ЭНСП-02, предназначенные для одновременного подключения нескольких

устройств ENMU к эталонному оборудованию. Таблица 2

Наименование, обозначение, тип

Номер пункта Методики

Регистрационный номер в Федеральном информационном фонде / характеристики

Основные средства поверки

Установка поверочная векторная компарирующая УПВК-МЭ 61850

8.4.2-8.4.6

Регистрационный номер № 60987-15

Трансформатор тока шинный ТНШЛ-0,66

8.4.3

Регистрационный номер № 64182-16, номинальное напряжение 0,66 кВ, класс точности 0,2S, 200/5

Трансформатор тока шинный ТНШЛ-0,66

8.4.4

Регистрационный номер № 64182-16, номинальное напряжение 0,66 кВ, класс точности 0,2S, 6000/5*

Вспомогательные средства поверки (оборудование)

Прибор комбинированный Testo 622

8А2-8.4.6

Регистрационный номер № 53505-13

Блок коррекции времени ЭНКС-2

8А2-8.4.6

Регистрационный номер № 37328-15

Установка поверочная универсальная УППУ-МЭ3.1К

8.4.2,

8.4.5, 8.4.6

Регистрационный номер № 39138-08/ диапазон воспроизведения силы переменного тока от 0 до 120 А, диапазон воспроизведения фазного напряжения переменного тока от 0 до 460 В

Устройство измерительное параметров релейной защиты РЕТОМ-21

8.4.3

Регистрационный номер № 39509-08 / диапазон воспроизведения силы переменного тока от 0 до 200 А

Регулируемый источник тока ИТ5000* в составе:

  • - автотрансформатор ЛАТР-ИТ5000;

  • - нагрузочный трансформатор НТ-ИТ5000

8.4.4

Диапазон воспроизведения силы переменного тока от 0 до 6000 А

Персональный компьютер

8.2-8.4

Наличие интерфейса Ethernet; объем оперативной памяти не менее 1 Гб; объем жесткого диска не менее 10 Гб; дисковод для чтения CD-ROM; операционная система Windows

Программное обеспечение

8.4

EnergoEtalon™ «ES Конфигуратор»

Примечания:

* - только для модификаций с токоизмерительными клещами.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают лица, изучившие эксплуатационные документы поверяемых устройств ENMU и применяемых средств поверки, имеющие навык работы на персональном компьютере (далее - ПК).

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок».

  • 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

  • 5.3 Должны быть обеспечены требования безопасности, изложенные в эксплуатационных документах на устройства ENMU и применяемые средства поверки.

6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны быть соблюдены следующие условия:

  • -  температура окружающего воздуха - от +15 до +25 °C;

  • -  относительная влажность окружающего воздуха - до 98 %;

  • -  атмосферное давление - от 80 до 106,7 кПа (от 600 до 800 мм рт. ст.).

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выдержать устройства ENMU в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

  • - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации;

  • 7.2 Подготовить бланк протокола поверки. Рекомендуемая форма протокола поверки представлена в Приложении Б. Допускается вести протокол по произвольной форме, с указанием полного объема сведений, предусмотренного в Приложении Б.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

При внешнем осмотре проверяют соответствие устройств ENMU следующим требованиям:

  • - маркировка разъемов и надписи разборчивы, легко читаются;

  • - отсутствие механических повреждений корпуса, крышки, присоединительных контактов;

  • - наличие всех винтов входных зажимов, исправность резьбы и шлицов всех винтов;

Результаты проверки считаются положительными, если выполняются все вышеуказанные требования.

  • 8.2 Опробование

Опробование необходимо проводить в следующей последовательности:

  • 1) На устройство ENMU подать питание. Должны засветиться светодиодные индикаторы.

  • 2) Произвести проверку обмена данными с ПК при помощи программного обеспечения (далее - ПО), поставляемого в комплекте с поверяемым устройством ENMU.

Результат проверки считается положительным, если осуществляется обмен данными между устройством ENMU и ПК.

  • 8.3 Подтверждение соответствия программного обеспечения

Проверка проводится в следующей последовательности:

  • 1) подключить устройство ENMU к ПК в соответствии с руководством по эксплуатации;

  • 2) включить устройство ENMU;

  • 3) запустить ПО «ES Конфигуратор»;

  • 4) для соединения с устройством ENMU необходимо нажать кнопку «Идентифицировать»;

  • 5) после подключения к устройству отобразится номер версии программного обеспечения.

  • 6) сравнить номер версии программного обеспечения, отображаемый в ПО «ES Конфигуратор», с данными, представленными в описании типа.

Результаты проверки считаются положительными, если отображаемый в ПО «ES Конфигуратор» номер версии программного обеспечения соответствует данным, представленным в описании типа.

  • 8.4 Определение метрологических характеристик

    • 8.4.1 Погрешности преобразований (или измерений), в зависимости от способа нормирования допускаемых погрешностей (допускаемых основных погрешностей), рассчитывают по формулам (1) и (2):

  • - абсолютную погрешность       в единицах преобразовываемой (измеряемой)

величины:

*Х=ХЮМ~ Хэ,                        (1)

гДе      - значение преобразовываемой (измеряемой) величины, считанное с поверяе

мого устройства ENMU;

- значение преобразовываемой (измеряемой) величины, считанное с эталонного средства измерения;

  • - относительную погрешность 8Х, %:

^=^-^э.Ю0;                 (2)

Хизм

ПРИМЕЧАНИЯ

  • 1)  При расчете погрешностей по формулам (1) и (2) для схем подключения с применением трансформаторов тока необходимо учитывать коэффициент трансформации. Рекомендуется вести расчеты в значениях подаваемых испытательных сигналов.

  • 2) При работе с SV-потоками рекомендуется в настройках ENMU задать разрешение (scaleFactor) равное 0,001 для силы тока и 0,01 для напряжения и задать реальные коэффициенты трансформации (не менее 10).

  • 3) Для определения погрешностей преобразований необходимо сравнивать значения аналогового сигнала, поступающего от источника сигнала на УПВК, с сигналом по протоколу IEC 61850-9-2LE, поступающего от ENMU на УПВК (для считывания измеренных значений необходимо пользоваться nO«EnergoEtalon™»);

  • 4) Для определения погрешностей измерений необходимо сравнить значения, измеренные при помощи УПВК, поступающие от источника сигнала, (отображаемые в ПО «EnergoEtalon™») и ENMU (отображаемые на ПО «ES Конфигуратор»).

  • 8.4.2 Определение основной относительной погрешности преобразований (измерений) среднеквадратических значений напряжения и силы переменного тока (только для измерительной обмотки), абсолютной погрешности преобразований угла фазового сдвига между входным и выходным напряжением, между входной и выходной силой переменного тока (только для измерительной обмотки) проводится в следующей последовательности:

  • 1) подготовить установку поверочную универсальную УППУ-МЭ 3.1 К (далее по тексту - УППУ), установку поверочную векторную компарирующую УПВК-МЭ 61850 (далее по тексту УПВК), ПК с установленным ПО «EnergoEtalon™» и ПО «ES Конфигуратор», устройство ENMU, а также вспомогательные средства измерений и оборудование (согласно разделу 3 настоящей методики поверки) к работе согласно их эксплуатационной документации.

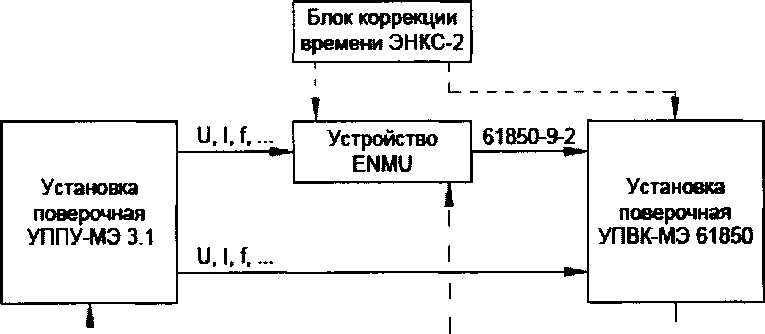

  • 2) собрать схему, представленную на рисунке А. 1 в Приложении А;

  • 3) включить эталонное оборудование, поверяемое устройство ENMU, а так же вспомогательные средства измерений и оборудование согласно их эксплуатационной документации;

  • 4) синхронизировать поверяемое устройство ENMU и эталонное оборудование по интерфейсу 1PPS (или IRIG-A, или РТР) при помощи блока коррекции времени ЭНКС-2 (далее по тексту - БКВ);

  • 5) при помощи УППУ подать на измерительные входы поверяемого устройства ENMU и эталонного оборудования испытательный сигнал №1 с характеристиками, приведенными в таблице 3 (при частоте переменного тока 50 Гц);

Таблица 3

№ п/п

Испытательны!

i сигнал *

Параметр

1

2

3

4

5

6

7

1

Ua,B

0,03-Uhom

0,25-Uhom

0,5-Uhom

0,7-Uhom

0,9-Uhom

Uhom

1,95-Uhom

2

Ub,B

3

Uc,B

4

Ia,A

0,03 Jhom

0,05 Jhom

0,25-Zhom

0,5-7hom

/ном

1,5'Zhom

1,95-Thom

5

Ib,&

6

Ic,A

Примечание - * - Допускается использовать другие комбинации токов и напряжений. Испытания провести не менее чем для пяти комбинации 5 равномерно распределенных значений внутри диапазона измерений силы тока и 5 равномерно распределенных значений напряжений внутри диапазона измерений

  • 6) при помощи ПО «EnergoEtalon™» зафиксировать измеренные значения испытательного сигнала, переданных по цифровому протоколу IEC 61850-9-2LE от поверяемого устройства ENMU и эталонного оборудования;

  • 7) при помощи ПО «ES Конфигуратор» зафиксировать значения испытательного сигнала измеренные при помощи устройства ENMU;

  • 8) рассчитать значения относительных погрешностей преобразований (измерений) напряжения (силы) переменного тока по формуле (2);

  • 9) рассчитать значения абсолютных погрешностей преобразований угла фазового сдвига между входным и выходным напряжением (силой) переменного тока по формуле (1);

  • 10) повторить пп. 5)-9) для остальных испытательных сигналов, представленных в таблице 3.

  • 11) результаты измерений эталонного оборудования и поверяемого устройства ENMU, а также рассчитанные значения основных погрешностей заносят в протокол поверки.

Результат проверки считается положительным, если полученные значения погрешностей не превышают пределов, представленных в описании типа.

  • 8.4.3 Определение основной относительной погрешности преобразований (измерений) среднеквадратических значений силы переменного тока, а также абсолютной погрешности преобразований угла фазового сдвига между входной и выходной силами переменного тока проводится для обмотки защиты в следующей последовательности:

  • 1) подготовить устройство измерительное параметров релейной защиты РЕТОМ-21 (далее по тексту - РЕТОМ-21), трансформатора тока ТНШЛ-0,66 кл.т. 0,2S, УПВК, ПК с ПО, БКВ и устройство ENMU, а также вспомогательные средства измерений и оборудование (согласно разделу 3 настоящей методики поверки) к работе согласно их эксплуатационной документации.

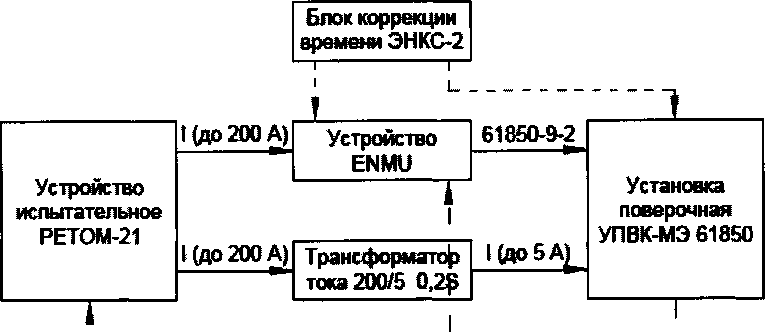

  • 2) собрать схему, представленную на рисунке А.2 в Приложении А. Допускается использовать схему, представленную на рисунке А.1 (для испытательных сигналов до 10 А) в Приложении А.

ВНИМАНИЕ!

Для токов более 50 А рекомендуемое время подачи сигнала не более 10 секунд с паузами не менее 20 секунд.

  • 3) включить эталонное оборудование, поверяемое устройство ENMU, а так же вспомогательные средства измерений и оборудование согласно их эксплуатационной документации;

  • 4) синхронизировать поверяемое устройство ENMU и эталонное оборудование по интерфейсу 1PPS (или IRIG-A, или РТР) при помощи БКВ;

  • 5) при помощи РЕТОМ-21 подать на измерительные входы поверяемого устройства ENMU и эталонного оборудования 5 испытательных сигналов силы переменного тока, равномерно распределённых по диапазону преобразований (измерений) для обмотки защиты, при частоте переменного тока 50 Гц;

  • 6) при помощи ПО «EnergoEtalon™» зафиксировать измеренные значения испытательного сигнала, переданных по цифровому протоколу IEC 61850-9-2LE от поверяемого устройства ENMU и эталонного оборудования;

  • 7) при помощи ПО «ES Конфигуратор» зафиксировать значения испытательного сигнала измеренные при помощи устройства ENMU;

  • 8) рассчитать значения относительных погрешностей преобразований (измерений) силы переменного тока по формуле (2);

  • 9) рассчитать значения абсолютных погрешностей преобразований угла фазового сдвига между входной и выходной силой переменного тока по формуле (1);

  • 10) результаты измерений эталонного оборудования и поверяемого устройства ENMU, а также рассчитанные значения основных погрешностей заносят в протокол поверки.

Результат проверки считается положительным, если полученные значения погрешностей не превышают пределов, представленных в описании типа.

  • 8.4.4 Определение относительной основной погрешности преобразований (измерений) среднеквадратических значений силы переменного тока (при использовании токоизмерительных клещей), абсолютной погрешности преобразований угла фазового сдвига между входной и выходной силой переменного тока (при использовании токоизмерительных клещей) проводится только для модификации с токоизмерительными клещами в следующей последовательности:

  • 1) подготовить УППУ, УПВК, ПК с ПО и устройство ENMU, а также вспомогательные средства измерений и оборудование (согласно разделу 3 настоящей методики поверки) к работе согласно их эксплуатационной документации.

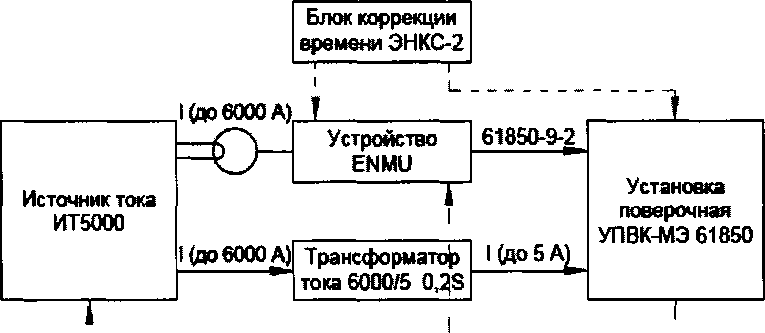

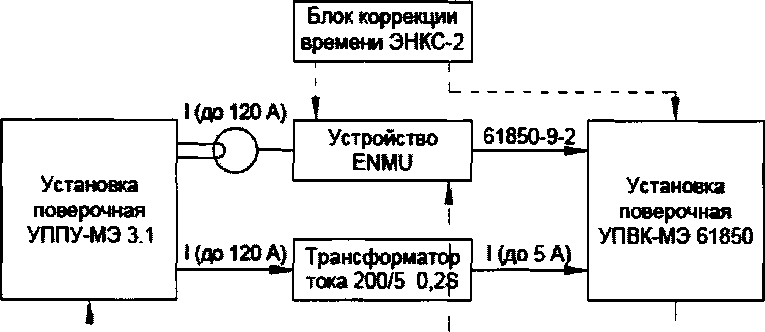

  • 2) собрать соответствующую схему, представленную на рисунке А.3.1 (для испытательных сигналов до 120 А) и рисунке А.3.2 (для испытательных сигналов свыше 120 до 6000 А) в Приложении А;

  • 3) включить эталонное оборудование, поверяемое устройство ENMU, а также вспомогательные средства измерений и оборудование согласно их эксплуатационной документации;

  • 4) синхронизировать поверяемое устройство ENMU и эталонное оборудование по интерфейсу 1PPS (или IRIG-A, или РТР) при помощи БКВ;

  • 5) при помощи УППУ или источника тока (в зависимости от величины испытательного сигнала) подать на измерительные входы эталонного оборудования на токоизмерительные клещи поверяемого устройства ENMU 5 испытательных сигналов силы переменного тока, равномерно распределённых по диапазону преобразований (измерений) для токоизмерительных клещей, при частоте переменного тока 50 Гц;

  • 6) при помощи ПО «EnergoEtalon™» зафиксировать измеренные значения испытательного сигнала, переданных по цифровому протоколу IEC 61850-9-2LE от поверяемого устройства ENMU и эталонного оборудования;

  • 7) при помощи ПО «ES Конфигуратор» зафиксировать значения испытательного сигнала измеренные при помощи устройства ENMU;

  • 8) рассчитать значения относительных погрешностей преобразований (измерений) силы переменного тока по формуле (2);

  • 9) рассчитать значения абсолютных погрешностей преобразований угла фазового сдвига между входной и выходной силой переменного тока по формуле (1);

  • 10)    результаты измерений эталонного оборудования и поверяемого устройства ENMU, а также рассчитанные значения основных погрешностей заносят в протокол поверки.

Результат проверки считается положительным, если полученные значения погрешностей не превышают пределов, представленных в описании типа.

  • 8.4.5 Определение погрешности преобразований (измерений) частоты переменного тока проводят в следующей последовательности:

  • 1) выполнить поочерёдно пп. 1)-4) п. 8.4.2;

  • 2) при помощи УППУ воспроизвести испытательный сигнал частоты переменного тока 50 Гц со значением напряжения переменного тока, равного UHOm;

  • 3) при помощи ПО «EnergoEtalon™» зафиксировать измеренные значения испытательного сигнала, переданных по цифровому протоколу IEC 61850-9-2LE от поверяемого устройства ENMU и эталонного оборудования;

  • 4) при помощи ПО «ES Конфигуратор» зафиксировать значения испытательного сигнала измеренные при помощи устройства ENMU;

  • 5) рассчитать значение абсолютной погрешности преобразований (измерений) частоты переменного тока по формуле (1);

  • 6) повторить поочерёдно пп. 2)-5) при значениях частоты переменного тока 45 и 55 Гц;

  • 7) результаты измерений занести в протокол поверки.

Результаты проверки считать положительными, если полученные значения погрешностей не превышают пределы, представленные в описании типа.

  • 8.4.6 Определение относительных погрешностей измерений активной электрической мощности, реактивной электрической мощности, полной электрической мощности, и абсолютных погрешностей измерений коэффициента мощности, углов фазового сдвига между фазными напряжениями основной частоты и углов фазового сдвига между фазными токами основной частоты проводится при помощи УППУ в следующей последовательности:

  • 1) подготовить УППУ, ПК с ПО и поверяемое устройство ENMU, а также вспомогательные средства измерений и оборудование (согласно разделу 3 настоящей методики поверки) к работе согласно их эксплуатационной документации;

  • 2) собрать схему, представленную на рисунке А.1 в Приложении А;

  • 3) включить УППУ и поверяемое устройство ENMU, а так же вспомогательные средства измерений и оборудование согласно их эксплуатационной документации;

  • 4) при помощи УППУ подать на измерительные входы устройства ENMU испытательный сигнал №1 с характеристиками, приведенными в таблице 4 (при частоте переменного тока 50 Гц);

Таблица 4

№ п/п

Испытательный сигнал *

1 ХараМСГр

1

2

3

4

5

6

7

8

1

Ua,B

(Гном

1,95'(Thom

(Thom

0,9'(Thom

0,7'(Thom

0,5'(Thom

0,25' (Thom

0,2'(Thom

2

Ub,B

3

Uc,B

4

Ia,A

1,95-Thom

Thom

1,95'Zhom

0,2Jhom

0,25-Thom

0,5-Thom

0,7Jhom

0,9Jhom

5

Ib,A

6

Ic,A

7

<PUAB, °

120

120

120

120

120

120

120

120

8

(ривс,0

9

(PUCA, °

13

<PUIA, °

0

30

90

120

180

-150

-90

-60

14

(PUIB, °

15

(puic,0

16

COS(pui

1

0,866

0

-0,5

-l

-0,866

0

0,5

17

SiYUpui

0

0,5

1

0,866

0

-0,5

-1

-0,866

Примечание - * - Допускается использовать другие комбинации токов, напряжений и углов. Испытания провести не менее чем для пяти комбинации 5 равномерно распределенных значений внутри диапазона измерений силы тока и 5 равномерно распределенных значений внутри диапазона измерений напряжения

  • 5) при помощи ПО «EnergoEtalon™» зафиксировать измеренные значения испытательного сигнала, переданных по цифровому протоколу IEC 61850-9-2LE от эталонного оборудования;

  • 6) при помощи ПО «ES Конфигуратор» зафиксировать значения испытательного сигнала измеренные при помощи устройства ENMU;

  • 7) рассчитать значение относительной погрешности измерений активной (реактивной, полной) электрической мощности по формуле (2) и значение абсолютной погрешности измерений коэффициента мощности, угла фазового сдвига между напряжениями основной частоты и углов фазового сдвига между токами основной частоты по формуле (1);

  • 8) повторить пп. 4)-7) для остальных испытательных сигналов, представленных в таблице 4.

  • 9) результаты измерений занести в протокол поверки.

Результат проверки считается положительным, если полученные значения погрешностей не превышают пределов, представленных в описании типа.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Устройства ENMU, прошедшие поверку с положительными результатами, признают соответствующими установленным в описании типа метрологическим требованиям и пригодными к применению.

  • 9.2 На устройства ENMU, прошедшие поверку с положительными результатами, наносится оттиск поверительного клейма (или знак поверки в виде наклейки) и/или выдается свидетельство о поверке.

  • 9.3 Устройства ENMU, прошедшие поверку с отрицательным результатом хотя бы в одном из пунктов поверки, признают не соответствующими установленным в описании типа метрологическим требованиям, и на них выдается извещение о непригодности, гасится предыдущий оттиск поверительного клейма или знак поверки в виде наклейки (при наличии) и аннулируется предыдущее свидетельство о поверке (при наличии).

  • 9.4 Результаты поверки вносят в протокол поверки.

  • 9.5 Результат и дату поверки устройств ENMU рекомендуется занести в соответствующий раздел формуляра (при этом запись должна быть удостоверена оттиском клейма поверителя).

    Ю. А. Винокурова

Заместитель начальника отдела испытаний ООО «ИЦРМ»

ПРИЛОЖЕНИЕ А (рекомендуемое) Схемы подключения устройств ENMU

Сплошной стрелкой на схемах обозначена передача измерительной информации.

Пунктирной стрелкой обозначено информационное взаимодействие оборудования с ПК (настройка, управление, синхронизация и пр.).

I_ _ _ _ _ _ _ _ _ — j— — — — — — —I

Рисунок А.1

I__________j_______I

Рисунок А.2

I__________J_______I

Рисунок A.3.1

Рисунок A.3.2

ПРИЛОЖЕНИЕ Б (рекомендуемое)

ПРОТОКОЛ №__

Поверки устройства сопряжения с шиной процесса ENMU

от «___»________201__г.

  • 1 Поверяемое средство измерений:

ENMU-___-___

Серийный номер:          ______________________________

Г од выпуска:               _________________________________

Методика поверки:         _______________________________

Место проведения поверки

  • 2 Эталонное оборудование:

  • 3 Условия поверки:

Температура окружающей среды: _________________

Относительная влажность воздуха: __________________

Атмосферное давление:          _________________

  • 4 Результаты поверки:

    • 4.1 Внешний осмотр

      соотв./не соотв. соотв./не соотв. соотв./не соотв. соотв./не соотв. соотв./не соотв. соотв./не соотв.

      соотв./не соотв. соотв./не соотв. соотв./не соотв. соотв./не соотв. соотв./не соотв. соотв./не соотв. соотв./не соотв.

    • 4.2 Опробование

  • 4.3.1 Преобразование (измерение) фазного напряжения

  • 4.3.2 Преобразование (измерение) линейного напряжения

  • 4.3.3 Преобразование (измерение) силы тока (измерительная обмотка)

  • 4.3.4 Преобразование (измерение) силы тока (обмотка защиты)

  • 4.3.5 Преобразование (измерение) силы тока (при использовании токоизмерительных клещей)

  • 4.3.6 Измерение углов фазовых сдвигов

  • 4.3.7 Преобразование (измерение) частоты

  • 4.3.8 Измерение активной мощности

  • 4.3.9 Измерение реактивной мощности

  • 4.3.10 Измерение полной мощности

  • 4.3.11 Измерение коэффициента мощности

4.3.

>е<

и, в

иэ, В

иизм,

В

би, %

Пределы допускаемой погрешности 8U, %

аиэ,

мин

аиизм,

мин

ДаС/,

мин

Пределы допускаемой погрешности Д(7а, мин

1

0,03 ' t/HOM

2

0,25 * t/ном

3

0,5 ' t/ном

4

0,7* t/ном

5

0,9* t/ном

6

t/ном

7

1,95 Т/„ом

Примечания

  • 1. Таблицы необходимо составить для Ua, Ub, Uc.

  • 2. Таблицы необходимо составить для определения погрешностей преобразований и для определения погрешностей измерений.

  • 3. При составлении таблиц для погрешностей измерений, графы относящиеся к преобразованию угла фазового сдвига не заполняются)

Вывод: соответствует/не соответствует

4.3.2 Преобразование (измерение) линейного напряжения

и, В

иэ

иизм, В

5U, %

Пределы допускаемой погрешности 5U, %

aUa,

мин

аиизм,

мин

ДаС/,

мин

Пределы допускаемой погрешности Да (7, мин

1

0,03 Uhom л

2

0,25 Uhom л

3

0,5 Uhom л

4

0,7-Uhom л

5

0,9 Uhom л

6

Uhom л

7

1,95 Uhom л

Примечания

  • 1. Таблицы необходимо составить для Uab, Ubc, Uca.

  • 2. Таблицы необходимо составить для определения погрешностей преобразований и для определения погрешностей измерений.

  • 3. При составлении таблиц для погрешностей измерений, графы относящиеся к преобразованию угла фазового сдвига не заполняются)

Вывод: соответствует/не соответствует

4.3.3 Преобразование (измерение) силы тока (измерительная обмотка)

ДА

/э, А

1изм, А

5 Д %

Пределы допускаемой погрешности 5Д %

а/э,

мин

а!изм,

мин

Да/, мин

Пределы допускаемой погрешности Да/, мин

1

0,03 /ном

2

0,05 ‘Дюм

3

0,25 ’/ном

4

0,5 '/НОм

5

Люм

6

1,5 */НОМ

7

1,95/„ом

Примечания

  • 1. Таблицы необходимо составить для la, lb, 1с.

  • 2. Таблицы необходимо составить для определения погрешностей преобразований и для определения погрешностей измерений.

  • 3. При составлении таблиц для погрешностей измерений, графы относящиеся к преобразованию угла фазового сдвига не заполняются)

Вывод: соответствует/не соответствует

4.3.4

Преобразование (измерение) силы тока (обмотка защиты)

ДА

/э,А

1изм, А

5Д %

Пределы допускаемой погрешности д1, %

а1э, мин

а.1изм,

мин

Да/, мин

Пределы допускаемой погрешности Да/, мин

1

0,2 JHOm

2

10 ’/ном

3

20*/ном

4

30/ном

5

39/ком

Примечания

  • 1. Таблицы необходимо составить для la, lb, 1с.

  • 2. Таблицы необходимо составить для определения погрешностей преобразований и для определения погрешностей измерений.

  • 3. При составлении таблиц для погрешностей измерений, графы относящиеся к преобразованию угла фазового сдвига не заполняются)

Вывод: соответствует/не соответствует

4.3.5 Преобразование (измерение) силы тока (при использовании токоизмерительных клещей)

ДА

/э, А

1изм, А

5/, %

Пределы допускаемой погрешности 81, %

а/э,

мин

а1изм,

мин

Да/, мин

Пределы допускаемой погрешности Да/, мин

1

0,03/„ом

2

0,05 */ном

3

0,25 */ном

4

0,5’/ном

5

/ном

6

1)5‘/ном

7

1 ,95 '/ном

Примечания

  • 1. Таблицы необходимо составить для la, lb, 1с.

  • 2. Таблицы необходимо составить для определения погрешностей преобразований и для определения погрешностей измерений.

  • 3. При составлении таблиц для погрешностей измерений, графы относящиеся к преобразованию угла фазового сдвига не заполняются)

Вывод: соответствует/не соответствует

4.3.6

(>азовых сдвигов

<pU, о

(риц

о

<pU3, о

<р1Э,

о

(риИЗМ)

о

(р1ИЗМ)

о

&<ри,

О

А^>/,

О

Пределы допускаемой погрешности &(ри, °

Пределы допускаемой погрешности А^/, 0

1

120

0

2

120

30

3

120

90

4

120

120

5

120

180

6

120

-150

7

120

-90

8

120

-60

Примечание - таблицы необходимо составить ДЛЯ (puab, <pUbc, (pUca, (plab, (pibc, (pica.

Вывод: соответствует/не соответствует

4.3.7 Преобразование (измерение) частоты

и, В

/Гц

А Гц

/изм, Гц

А/, Гц

Пределы допускаемой погрешности АД Гц

1

45

2

t/ном

50

3

55

Примечание - таблицы необходимо составить для определения погрешностей пре-

4.3.8 Измерение активной мощности

U,B

ДА

COS(p

Рэ, Вт

Ризм, Вт

5Р, %

Пределы допускаемой погрешности 5Р, %

1

t/ном

1,95-Лим

1

2

1,95' t/ном

/ном

0,866

3

0,9’ t/ном

0,2’/макс

-0,5

4

0,7- t/ном

0,25 ’/ном

-1

5

0,5’ t/ном

0,5’/ном

-0,866

6

0,2’ t/ном

0,9’/ном

0,5

Примечания - таблицы необходимо составить для фазы А, фазы В, фазы С и трехфазной активной мощности.

Вывод: соответствует/не соответствует

4.3.9 Измерение реактивной мощности

U,B

/,А

sin(p

0э, вар

Qh3m, вар

зе,%

Пределы допускаемой погрешности 6Q,%

1

1,95’ t/ном

/ном

0,5

2

t/ном

1,95’/ном

1

3

0,9’ t/ном

0,2 ’/макс

0,866

4

0,5’ t/ном

0,5’/ном

-0,5

5

0,25’ t/ном

0,7’/ном

-1

6

0,2’ t/ном

0,9’/ном

-0,866

Примечания - таблицы необходимо составить для фазы А, с фазной реактивной мощности.

)азы В, фазы С и трех-

Вывод: соответствует/не соответствует

4.3.1

0 Измерение полной мощности

и, В

ДА

COS(p

S3, ВА

Sh3m, В -А

55, %

Пределы допускаемой погрешности

55, %

1

t/ном

1,95’/ном

1

2

1,95’ t/ном

/ном

0,866

3

t/ном

1,95’/ном

0

4

0,9’ t/ном

0,2 ’/макс

-0,5

5

0,7’ t/ном

0,25’/ном

-1

6

0,5’ t/ном

0,5’/ном

-0,866

7

0,25' t/ном

0,7’/ном

0

8

0,2’ t/ном

0,9’/ном

0,5

Примечание - таблицы необходимо составить для ( фазной полной мощности.

)азы А, фазы В, фазы С и трех-

Вывод: соответствует/не соответствует

4.3.11

>ение

мощности

и, В

COS(p?rn

COS(pu3M

к COS(p

Пределы допускаемой погрешности Д cosy

1

UflOM

/ном

2

UhOM

/ном

3

Uhom

/ном

4

UhOM

/ном

5

UhOM

/ном

6

UhoM

/ном

Примечание - таблицы необходимо составить для фазы А, фазы В, фазы С.

Вывод: соответствует/не соответствует

Результат:

По результатам поверки устройство сопряжения с шиной процесса ENMU признано годным к применению.

«___»_____________201__г.              _______________________________

ФИО, подпись поверителя

образований и для определения погрешностей измерений. Вывод: соответствует/не соответствует

19

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
