Методика поверки «Тепловычислители СПТ943» (МП РАЖГ. 421412.019 ПМ2)

Методика поверки

РАЖГ. 421412.019 ПМ2

Настоящая методика распространяется на тепловычислители СПТ943, изготавливаемые по техническим условиям ТУ 4218-042-23041473-2005.

Поверке подвергается каждый тепловычислитель при выпуске из производства, при эксплуатации и после ремонта. Периодичность поверки при эксплуатации - один раз в четыре года.

К поверке могут допускаться тепловычислители без установленной крышки монтажного отсека.

Методика ориентирована на автоматизированную поверку; поверитель должен обладать навыками работы на персональном компьютере. Допускается проводить поверку в "ручном" режиме.

При поверке выполняют внешний осмотр, опробование и проверку соответствия погрешности допускаемым пределам.

Испытания проводят при температуре окружающего воздуха от 18 до

28 °С, относительной влажности от 30 до 80 % и атмосферном давлении от 84 до 106,7 кПа.

При поверке используются средства измерений и оборудование:

• - стенд СКС6 (РАЖГ.441461.021) - 1 шт.;

• - коннектор К164 (РАЖГ.685611.212, в комплекте СКС6) - 3 шт.

• - коннектор К212 (РАЖГ.685611.261) - 1 шт.;

• - коннектор К235 (РАЖГ.685611.284) - 1 шт.;

• - коннектор К236 (РАЖГ.685611.285) - 1 шт.;

• - коннектор К238 (РАЖГ.685611.287) - 1 шт.;

• - коннектор К245 (РАЖГ.685611.294) - 1 шт.;

• - кабель интерфейса RS232 9F9M - 1 шт.;

• - компьютер с установленной ОС Win 98/XP - 1 шт.;

• - адаптер АПС70 (РАЖГ.426477.031) - 1 шт.;

• - программа ТЕХНОЛОГ¹ (РАЖГ.00198-12) - 1 шт.

При проведении поверки следует соблюдать "Правила технической эксплуатации электроустановок потребителей", "Правила техники безопасности при эксплуатации электроустановок потребителей" и требования, установленные ГОСТ 12.2.007.0-75.

• 5.1 Внешний осмотр

При внешнем осмотре проверяют наличие паспорта, сохранность пломб изготовителя или его сервисного центра и сохранность (читаемость) маркировки на лицевой панели и внутри монтажного отсека.

• 5.2 Опробование

При опробовании проверяют функционирование клавиатуры и табло. Перед этой и всеми последующими проверками переключатель защиты данных тепловычислителя должен быть установлен в нижнее положение, что соответствует отключенной защите.

В разделе меню ОБЩ-БД вводят значение КИ=0 (если это не было сделано ранее), после чего для этого параметра сначала устанавливают, а затем снимают признак оперативного параметра. Чтобы установить (снять) признак необходимо удерживая клавишу Ф нажать клавишу ВВОД, при этом на табло должен появиться (исчезнуть) символ

В ходе проверки убеждаются в адекватном нажатиям клавиш перемещении по системе меню и читаемости информации на табло.

• 5.3 Проверка соответствия погрешности

  • 5.3.1 Проверки проводят по схемам, приведенным на рисунке 5.1. Проверка осуществляется под управлением программы ТЕХНОЛОГ, в виде последовательности тестов, в процессе прохождения которых на мониторе компьютера отображается ход выполнения операций.

Запускают на компьютере программу ТЕХНОЛОГ, выбирают в панели инструментов программы кнопку © (команду "Выполнить выбранные тесты"), в результате чего начинается выполнение тестов. Если очередной тест закончен успешно, следующий запускается автоматически; при отрицательном результате очередного теста проверки по оставшимся не проводятся.

К236

<<

К238

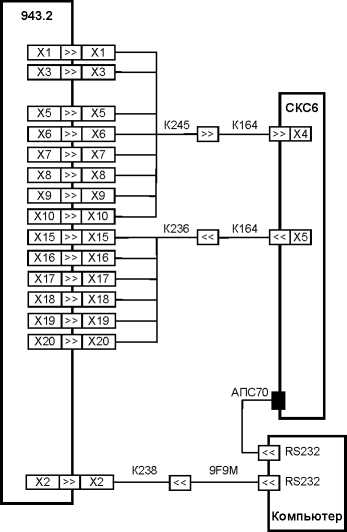

Рисунок 5.1 - Схемы поверки

Компьютер

• 5.3.2 В тесте "Поверочная БД " выполняется ввод настроечных параметров (поверочной базы данных), приведенных в таблице 5.1.

Таблица 5.1 - Поверочная база данных

• 5.3.3 В тестах "Прямые измерения (срез 1)", "Прямые измерения (срез 2)" и "Прямые измерения (срез 3)" выполняется проверка соответствия погрешности при прямых измерениях.

На стенде устанавливаются поочередно наборы значений сигналов согласно таблицам 5.2-5.4, и для каждого набора контролируются измеренные значения параметров в разделах меню ТВ 1-ТЕК и ТВ2-ТЕК. Через 15 с после установки сигналов или меньшего времени при установившихся измеренных значениях проверяется их соответствие допускаемым значениям согласно таблицам 5.2-5.4. Установка сигналов I0-I3 и контроль значений Р1 и Р2 выполняются только при проверке модели 943.1.

Таблица 5.2 - Проверка измерений. "Прямые измерения (срез 1)"

Таблица 5.3 - Проверка измерений. "Прямые измерения (срез 2)"

Таблица 5.4 - Проверка измерений. "Прямые измерения (срез 3)"

• 5.3.4 В тесте "Измерение времени" выполняется проверка соответствия погрешности при измерении времени.

На стенде устанавливается значение сигнала F0=9,765625 Гц, и в разделе меню тепловычислителя ОБЩ-ТСТ контролируется измеренное значение частоты (на разъеме Х5). Через 20 с после установки сигнала или меньшего времени при установившемся измеренном значении проверяется его соответствие допускаемым значениям 9,7646...9,7666 Гц.

• 5.3.5 В тесте "Вычисления" выполняется проверка соответствия погрешности при вычислениях.

На стенде устанавливаются значения сигналов согласно таблице 5.5. В тепловычислителе выполняется команда СБРОС (очистка архивов), вводятся дата ДО =31-12-03, время ТО=00:00:00, и выполняется команда ПУСК (пуск счета). Далее запускается вывод пакета импульсов от стенда, и по окончании вывода в тепловычислитель вводится время ТО=23:59:59.

После смены даты, то есть когда Д=01-01-04, в разделах меню ТВ1-АРХ-Ч и ТВ2-АРХ-Ч выбирается архивная запись "01-01-04 00:00", и проверяется соответствие значений параметров, содержащихся в этой записи, приведенным в таблице 5.5 допускаемым значениям.

Установка сигналов I0-I3 выполняются только при проверке модели 943.1.

Таблица 5.5 - Проверка вычислений. Тест "Вычисления"

• 5.3.6 В тесте "Защита" выполняется проверка защиты данных от изменений.

Устанавливают переключатель защиты данных тепловычислителя в верхнее положение, а затем возвращают в нижнее, при этом постоянно контролируется наличие (отсутствие) признака защиты.

Этим тестом завершаются проверки тепловычислителя, следующие два теста являются вспомогательными.

• 5.3.7 В тесте "Сброс архивов" выполняется команда тепловычислите-ля СБРОС, в тесте "Поставочная БД" - установка настроечных параметров в исходное состояние согласно таблице 5.6.

Таблица 5.6 - Поставочная база данных

• 5.4 Оформление результатов

Результаты поверки оформляются записью в паспорте тепловычисли-теля с указанием результата и даты проведения. Запись удостоверяется подписью поверителя и, при положительных результатах поверки, оттиском поверительного клейма в паспорте и на пломбе, расположенной на задней стенке тепловычислителя.

При необходимости распечатывают протокол поверки.

Если поверка проводилась в "ручном" режиме, то по ее окончании выполняют сброс архивов. Рекомендуется также задать номер схемы потребления СП=99 по обоим тепловым вводам (ТВ1-БД-СП и ТВ2-БД-СП). Такие установки предотвратят преждевременный разряд батареи при транспортировании и хранении тепловычислителя.

• 6.1 Номинальная функция преобразования входных сигналов сопротивления в значения температуры соответствует ГОСТ 6651-94.

• 6.2 Номинальная функция преобразования входных сигналов сопротивления в значения разности температур соответствует формуле

At = t1 - t2                                                     (1)

где     At - разность температур [°С];

t1, t2 ^- температура в подающем и обратном трубопроводах [°С].

• 6.3 Номинальная функция преобразования входных числоимпульсных сигналов в значения расхода соответствует формуле

G = 3600-C-F                                             (2)

где G - объемный расход [м³/ч];

С - цена импульса входного сигнала [м³];

F - частота входных импульсов [Гц]; если период следования импульсов превышает 20 мин, значение расхода приравнивается нулю.

• 6.4 Номинальная функция преобразования входных сигналов силы тока в значения давления соответствует формуле

  Р = Рв •

  Y - Yh

  Y - Y

  вн

  (3)

симости от схемы учета, выполняется по формулам

Vj = CjNj

Mj = pjYj

М3 = Ml - М2

М3 = Ml - М2 + p2V

Q = Mb(h1 - h2)

Q = Mb(h1 - hx)

Q = Mb(h1 - h2) + M3<h2 - hx)

Q = Mb(h1 - h2) + M2<h2 - hx)

Q = Mb(h1 - hx) + M2<h2 - hx) + M3<h3 - hx)

Q = Mb(h1 - h2) + (M1 - M2)<h2 - hx) +

+ M3<h3 - hx)

Qr = M3<h3 - hx)

Vj=Mj/ pj

Q - тепловая энергия [Гкал, ГДж, MWh];

объем [м³], масса [т] и плотность [т/м³] воды, цена [м³] и количество им пульсов преобразователя объема в j-том трубопроводе; j={1; 2; 3}; масса [т], объем [м³], плотность [т/м³] и энтальпия [Гкал/т, ГДж/т, MWh/т] воды в подающем трубопроводе;

масса [т], объем [м³], плотность [т/м³] и энтальпия [Гкал/т, ГДж/т, MWh/т] воды в обратном трубопроводе;

масса [т], объем [м³], плотность [т/м³] и энтальпия [Гкал/т, ГДж/т, MWh/т] воды в трубопроводах ГВС и подпитки;

энтальпия холодной воды [Гкал/т, ГДж/т, MWh/т].

• 6.6 Вычисление количества тепловой энергии, массы и объема за интервалы архивирования выполняется по формулам

Y4 = £ AYi

i=1 24

Y = Е Y4

ч=1

Y_M = £ Yc

с=1

тепловая энергия [Гкал, ГДж, MWh], масса [т] или объем [м³] за час, сутки и месяц;

приращение тепловой энергии [Гкал, ГДж, MWh], массы [т] или объема [м³] на i-том цикле измерений; количество полных циклов измерений за час;

ч, с - порядковые номера часа в сутках и суток в месяце;

к - количество суток в месяце.

• 6.7 Вычисление средней температуры, средней разности температур и среднего давления за интервалы архивирования выполняется по формулам

₁n

• Ё^(Yi ’ ^AVi⁾  - при V₄ > 0

^Ycp.4 J ^V4 ⁱ=¹

Y_n             - при V₄ = 0

ператур [°С] или среднее давление [МПа, кгс/см², бар] за последний час и последние сутки;

n, ч, с, к - то же, что в (16)-(18).

• 6.8 Вычисление средних значений температур воздуха и холодной воды за интервалы архивирования выполняется по формулам

_-n

Y4 = — Y Yi n i =-

₁ 24

Y = —-У Y

сч

24 ч=1

Ym

₁к

- -У Yc

к с=1

n, ч, с, к - то же, что в (17)-(19).

¹

Содержится на компакт-диске, поставляемом с каждым тепловычислителем.
