ДИ - диапазон измерений ИК в пределах которого устанавливаются КТ для которых определяются значения MX и в которых выполняется их оценка на соответствие нормированным пределам допускаемой погрешности измерений

ДС - динамический суфлер

ЗФК - задний фланец компрессора

ИВК - измерительно-вычислительный комплекс

ИЗ - измеренное значение физической величины параметра или его носителя

ИК - измерительный канал (каналы)

ИФП - индивидуальная функция преобразования (градуировочная характеристика) ИК. Рассчитывается при определении MX (поверке) ИК и действительна до следующей поверки

КТ - контрольная точка на ДИ ИК в которой, при проведении измерений по ИК или ЭЧ ИК, устанавливается (задается) номинальное действительное значение измеряемой величины (мера), принимаемое за истинное

КТА - командно-топливный агрегат

МП - методика поверки

MX - метрологические характеристики средства измерений

НЗ - нормированное значение измеряемого параметра или номинальное значение меры в КТ

НП - нижний предел ДИ или НЗ измеряемого параметра

НСХ - номинальная статическая характеристика (преобразования)

НФП - номинальная функция преобразования (градуировочная характеристика или НСХ) ИК. Статична и не изменяется при определении MX (поверке) ИК

ОС - операционная система Windows

ПК - персональный/промышленный компьютер

ПО - передняя опора

ПП - первичный измерительный преобразователь (датчик)

СИ - средства измерений

СП - средства поверки (эталоны) СИ, испытательное оборудование, средства проверки технических характеристик СИ и вспомогательное оборудование при поверке

СТО - стендовое технологическое оборудование

ТП - термоэлектрический преобразователь температуры (термопара)

ТС - терморезистивный преобразователь температуры (термосопротивление)

ТХС - температура холодного спая

ТЭДС - термо Э.Д.С.

ХС - холодный спай, переход с термокоменсационных проводов на медные и на оборот в ИК температуры с ПП термоэлектрического типа

Э.Д.С. - электродвижущая сила

ЭЧ - электрическая часть ИК. Выделенная часть ИК, принимаемая как отдельный измерительный компонент или комплексный компонент при поэлементной поверке ИК.

ВВЕДЕНИЕ

Настоящая методика поверки (МП) устанавливает порядок, методы и средства проведения первичной, периодических и внеочередных поверок ИК системы информационно-измерительной автоматизированной

АСИД-ПК 06/02 НК 12 (далее по тексту - система или АИИС), предназначенной для измерений параметров технологических процессов стендовых испытаний газотурбинных двигателей (ГТД) на стенде № 2 в корпусе № 6: частоты вращения; расхода жидкости; давления жидкости и газа; температуры жидкости и газа; ускорения колебаний (вибрации) твёрдых тел; плоского угла; силы переменного и постоянного электрического тока; напряжения переменного и постоянного электрического тока; частоты переменного электрического тока и передачи измеренных значений в компьютер автоматизированного рабочего места (АРМ) оператора системы для регистрации и отображения.

Система включает в себя 12 типов ИК, предназначенных: для прямых измерений в различных диапазонах следующих величин:

- частота вращения;
- расход жидкости;
- давление жидкости и газа;
- температура газа с 1111 термоэлектрического типа;
- температура жидкости и газа с 1111 терморезистивного типа;
- ускорение колебаний (вибрация) твёрдых тел;
- градус плоского угла с ПП сельсинного типа;
- градус плоского угла с 1111 потенциометрического типа;
- напряжение и частота переменного электрического тока;
- сила переменного электрического тока;
- напряжение постоянного электрического тока;
- сила постоянного электрического тока.

Все, указанные выше, ИК относятся к каналам прямого измерения параметров (физических величин). Допускается проведение поверки отдельных: ИК и (или) сокращение числа поверяемых ИК в соответствии с заявлением владельца системы.

Дополнительно по результатам прямых измерений ИК объемных расходов топлива (керосина) и расхода (прокачки) масла выполняются косвенные измерения массовых значений указанных параметров.

MX ИК указаны в таблицах Б.1 - Б. 12 приложения Б настоящей МП.

1 СПОСОБЫ ПОВЕРКИ, НОРМИРОВАНИЕ MX И КОЛИЧЕСТВА ИЗМЕРЕНИЙ
- 1.1 Способы поверки
  - 1.1.1 Настоящая методика устанавливает два способа поверки ИК - комплектно и поэлементно.
- 1.2 Нормирование MX
  - 1.2.1 Номенклатура MX ИК, определяемых по данной МП, установлена в соответствии с ГОСТ 8.009-84.
  - 1.2.2 Методы определения MX ИК - по ГОСТ Р 8.736-2011.
- 1.3 Нормирование количества измерений:

- количество КТ на ДИ ИК по МИ 2440-97;
- количество однократных измерений при измерении физической величины в КТ (не менее 10);
- количество измерений в КТ за один цикл измерений - 2 (одно измерение при подходе к КТ со стороны меньших значений - прямой ход измерений, и одно измерение при подходе к КТ со стороны больших значений - обратный ход измерений);
- количество циклов измерений для каждого ИК не менее 3.

Примечание - Способы поверки, нормирование MX и количество измерений, указанные в данном разделе 1, не распространяются на поверку измерительных компонентов в составе ИК, MX которых при поэлементном способе поверки определяются по отдельным самостоятельным методикам.

2 ОПЕРАЦИИ И ПОСЛЕДОВАТЕЛЬНОСТЬ ПОВЕРКИ
- 2.1 Операции поверки, выполняемые по данной МП приведены в таблице 1

аблица 1

Наименование операции	Номер пункта МП	Виды поверки
Наименование операции	Номер пункта МП	первичная	периодическая
1	2	3	4
1 Внешний осмотр	6.1	да	да
2 Подготовка ПО к работе по поверке	6.2	да	да
3 Опробование (проверка работоспособности)	6.3	да	да
4 Выполнение измерений	6.4	да	да
5 Определение MX ИК или ЭЧ ИК и оценка их стабильности на интервале между поверками	6.5	нет	да
6 Определение и оценка MX ИК на соответствие нормированным значениям	6.6; 6.7	да	да
7 Оформление результатов поверки	19	да	да

Примечания:

1 Операцию по пункту 2 при периодической поверке выполнять только при смене СП или при восстановлении ПО.
2 При выполнении внеочередной поверки операцию по пункту 2 выполнять как при периодической, а по пункту 5 не выполнять (как при первичной).
- 2.2 Последовательность операций поверка при комплектном способе:

- внешний осмотр ИК;
- подготовка системы и ПО к определению MX (поверке) ИК;
- проверка работоспособности (опробование) ИК (в комплекте с 1111);
- выполнение измерений;
- оценка стабильности MX ИК на интервале между поверками (только для ИК с ИФП);
- определение и оценка MX ИК. Для ИК с ИФП определяется новая градуировочная характеристика (ИФП), максимальная погрешность и ее составляющие. Для ИК с НФП (НСХ) определяется максимальная погрешность и ее составляющие;

2.3 Последовательность операций поверка при поэлементном способе:

- внешний осмотр ИК;
- демонтаж (при необходимости) измерительных компонентов и раздельное определение и оценка MX по соответствующим для каждого из них методикам. ЭЧ ИК при поверке данным способом принимается как отдельный измерительный компонент ИК вне зависимости от количества в её (ЭЧ) составе метрологически значимых элементов (других измерительных компонентов). ЭЧ ИК поверяется по месту по соответствующим разделам настоящей МП;
- оценка стабильности MX ЭЧ ИК на интервале между поверками (только для ЭЧ ИК с ИФП);
- определение и оценка MX всего ИК по MX измерительных компонентов;
- монтаж измерительных компонентов (если демонтировались) и проверка работоспособности ИК.

Примечания:

1 ИК, поверяемый комплектным способом, при замене в его составе по любым основаниям в интервале между поверками измерительного(ых) компонентами), включая 1111, подлежит внеочередной поверке в соответствии с данной МП.
2 Для ИК, поверяемых поэлементно, при замене в интервале между поверками любого из измерительных компонентов, остальные компоненты внеочередной поверке не подлежат, за исключением ИК расхода жидкости. Если под измерительным компонентом подразумевается ЭЧ ИК, то в случае замены в её составе любого метрологически значимого элемента внеочередной поверке подлежит вся ЭЧ ИК.
3 При замене многоканального (входящего в состав двух и более ИК) измерительного компонента внеочередной поверке подлежат все ИК (или все ЭЧ ИК), в состав которых входит данный измерительный компонент.
4 При первичной и внеочередной поверке ИК работы по определению стабильности MX для ИК и ЭЧ ИК с ИФП не выполнять.
5 Внеочередная поверка одного или нескольких ИК не отменяет их очередную периодическую поверку;

3 СРЕДСТВА ПОВЕРКИ

3.1 Состав и общие требования к СП

3.1.1 В состав СП ИК входят эталоны, испытательное и вспомогательные оборудование.
3.1.2 Требования к СП (эталонам):

- эталоны, используемые при поверке ИК АИИС, должны быть аттестованы и иметь действующий аттестат, а средства измерений, используемые в качестве эталонов, должны быть поверены и иметь действующее свидетельство о поверке;
- пределы допускаемой погрешности СП (эталонов) при воспроизведении действительных (принимаемых за истинные) или измерении физических величин в КТ на всём диапазоне ИК должна соответствовать соотношению

Аэ &

где: - Дик, 8ик, уик - нормированное значение допускаемой абсолютной, относительной или приведённой погрешности поверяемого ИК при доверительной вероятности Р > 0.95;

- Аэ, 5э, уэ - погрешность СП (эталона) при воспроизведении или контроле физических величин (или их носителей) измеряемых ИК;

«*» - знак тождественности.

3.1.3 Испытательное оборудование должно быть аттестовано и иметь действующий аттестат.
3.1.4 Вспомогательные СП должны быть исправны, комплектны и работоспособны в соответствии с эксплуатационной документацией на них. Требования, изложенные в пунктах 3.1.2 и 3.1.3, к вспомогательным СП не предъявляются.

3.2 Перечень рекомендованных СП

3.2.1 СП, рекомендованные к применению в настоящей МП приведены в таблице 2.

Таблица 2

Номер пункта (раздела)

МП

Наименование и тип (условное обозначение) основных или вспомогательных СП; обозначение нормативного документа, регламентирующего технические требования, основные и (или) метрологические и характеристики СП

Основные СП

7,8

Частотомер электронно-счетный 43-54: диапазон измерений частоты от 0,1 Гц до 50 МГц с напряжением сигнала синусоидальной формы от 0,1 до 10,0 В (эфф.), пределы допускаемой относительной погрешности ± 1,5-10'⁷ %

Продолжение таблицы 2

7, 10.3, 11.2, 11.3, 12.2, 12.3	Калибратор электрических сигналов С А 71: - диапазон измерений напряжения переменного тока от 0 до 110 В, пределы допускаемой абсолютной погрешности измерений напряжения переменного тока ±(0,5 %-Х+0,5 В) где X - значение измеряемого напряжения, В, разрешение 0,1 В; - диапазон воспроизведения напряжения постоянного тока от минус 10 до 110 мВ, пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока ±(0,02 % Х±15 мкВ), где X - значение воспроизводимого напряжения, мВ, разрешение 10 мкВ; - диапазон воспроизведения сопротивления постоянному току от 0 до 400 Ом, пределы допускаемой абсолютной погрешности воспроизведения сопротивления постоянному току ±(0,025 %-Х±0,1 Ом), где X - значение воспроизведенного сопротивления постоянному току, Ом, разрешение 0,01 Ом; - диапазон воспроизведения напряжения постоянного тока от 0 до 30 В, пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока ±(0,02 %-Х±10 мВ), где X - значение воспроизводимого напряжения, В, разрешение 10 мВ.
	Генератор сигналов специальной формы ГСС 93/1: диапазон воспроизведения частоты от 0,01 мкГц до 31 МГц, пределы допускаемой относительной погрешности воспроизведения частоты ±2-10"⁷
8	Ареометр АНТ-1, ГОСТ 18481-81: диапазон измерения плотности от 770 до 830 кг/м³, пределы допускаемой погрешности ±0,5 кг/м³, диапазон измерения температуры от минус 20 до 35 °C, пределы допускаемой погрешности ±0,5 °C
8	Ареометр АН, ГОСТ 18481-81: диапазон измерения плотности от 830 до 890 кг/мЗ, пределы допускаемой погрешности ±0,5 кг/м³
9	Задатчик разряжения Метран 503 Воздух: диапазон воспроизведения отрицательного давления (разряжения) от минус 0,63 до минус 0,0025 кгс/см², класс точности 0,02
9	Задатчик давления Метран 505 Воздух: диапазон воспроизведения давления от 0,0005 до 0,4 кгс/см², класс точности 0,05
9	Грузопоршневой манометр избыточного давления МП-6: класс точности 0,05: диапазон воспроизведения избыточного давления от 0,6 до 6,0 кгс/см²
9	Грузопоршневой манометр избыточного давления МП-60: класс точности 0,05: диапазон воспроизведения избыточного давления от 6,0 до 60,0 кгс/см²
9	Грузопоршневой манометр избыточного давления МП-600: класс точности 0,05: диапазон воспроизведения избыточного давления от 60,0 до 600,0 кгс/см²
9	Калибратор-контроллер давления Метран-530-2МЕ: диапазон воспроизведения избыточного давления от 0 до 20 кгс/см², класс точности 0,05
9	Калибратор давлений Crystal, мод. HPC42-BARO: - диапазон воспроизведения избыточного давления от 0 до 10 бар, придел допускаемой погрешности ±0,01 % ВПИ на поддиапазоне от 0 до 30 % ВПИ включительно и ±0,035 % ИЗ на поддиапазоне свыше 30 до 100 % ВПИ; - диапазон воспроизведения избыточного давления от 0 до 300 бар, придел допускаемой погрешности ±0,01 % ВПИ на поддиапазоне от 0 до 30 % ВПИ включительно и ±0,035 % ИЗ на поддиапазоне свыше 30 до 100 % ВПИ; - диапазон воспроизведения разряжения (вакуум) от минус 0,99 до 0 бар, предел допускаемой погрешности ±0,05 % ВПИ; - диапазон воспроизведения абсолютного давления от 70 до 110 кПа, пределы допускаемой погрешности ±0,05 % ИЗ

Продолжение таблицы 2

10.2, 11.2	Преобразователь термоэлектрический платинородий-платиновый эталонный ППО (S) 2 разряда: диапазон измерений от 300 до 1200 °C, номинальная статическая характеристика и пределы допускаемой погрешности по ГОСТ Р 8.585-2001
11.2	Образцовый стеклянный жидкостной термометр ТЛ-4: диапазон измерений температуры от 0 до 55 °C, цена деления 0,1 °C
11.2	Образцовый стеклянный жидкостной термометр ТЛ-4: диапазон измерений температуры от 55 до 105 °C, цена деления 0,1 °C

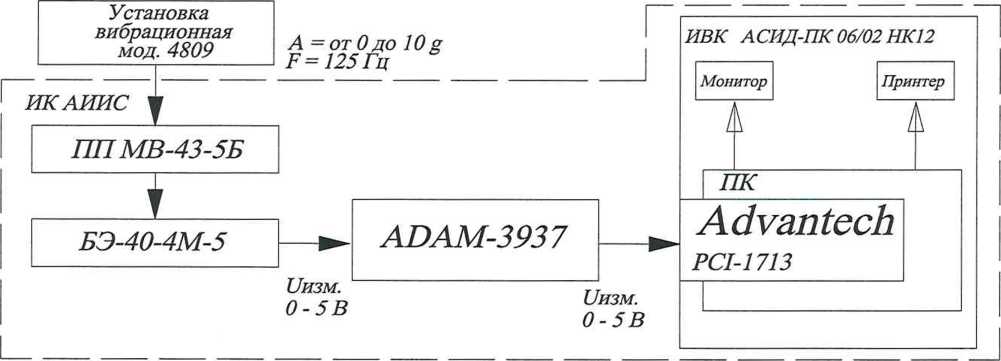

13.2	Виброустановка поверочная в составе электродинамического стенда модели 4809, вибропреобразователя эталонного модели 8305, усилителя согласующего модели 2650, усилителя мощности модели 2706, усилителя измерительного модели 2636, вольтметра модели 2426 и генератора модели SFG 2004: - диапазон воспроизведения амплитуд виброускорения от 0,41 до 10 м/с² в полосе частот от 10 до 20 Гц; - диапазон воспроизведения амплитуд виброускорения от 1,0 до 100 м/с² в полосе частот свыше 20 до 100 Гц; - диапазон воспроизведения амплитуд виброускорения от 10,0 до 300 м/с²в полосе частот свыше 100 до 5000 Гц; - диапазон воспроизведения амплитуд виброускорения от 10,0 до 500 м/с²на резонансной частоте; пределы допускаемой относительной погрешности по амплитуде ±5,0 %
14.2, 15.2	Квадрант оптический КО-60М: диапазон воспроизведения плоского угла от 0 до 360°, пределы допускаемой абсолютной погрешности плоского угла ±10"

Испытательное оборудование

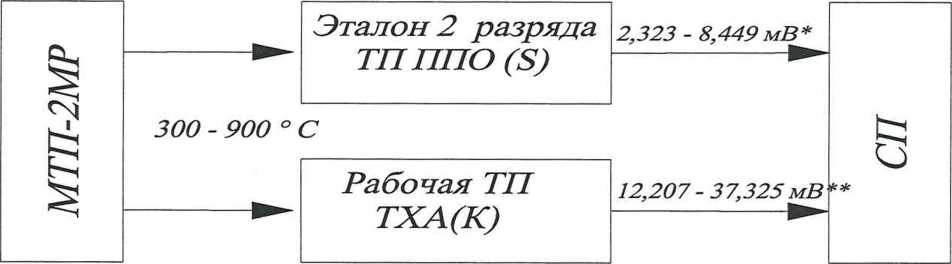

10.2, 11.2	Горизонтальная трубчатая печь МТП-2М: диапазон воспроизведения температуры от 300 до 1200 °C.

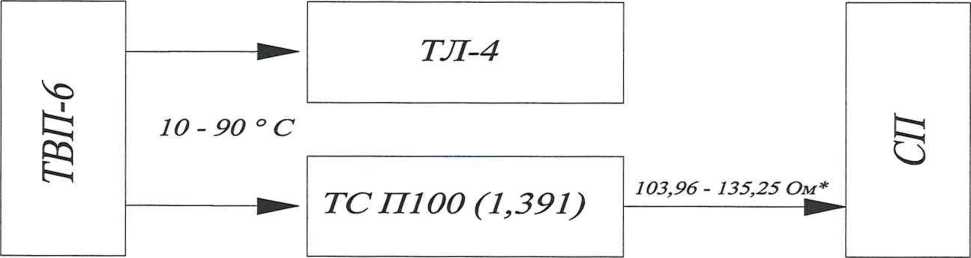

12.2	Водяной термостат ТВП-6: диапазон воспроизведения температуры от ±5 до ±95 °C

Вспомогательное оборудование

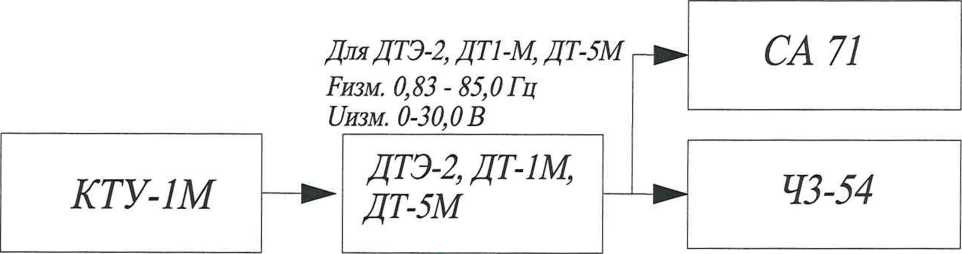

7	Контрольная тахометрическая установка КТУ-1М: диапазон воспроизведения частоты вращения от 5 до 2550 об/мин
14.2, 15.2	Приспособления № 6360-0324

3.2.2 Указанные в таблице 2 СП при необходимости могут быть заменены на другие, соответствующие требованиям настоящей МП и обеспечивающих определение метрологических характеристик поверяемой АЛИС с требуемой точностью (погрешностью).

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1 При проведении поверочных работ ИК АНИС необходимо соблюдать требования техники безопасности, предусмотренные «ПТЭ 2003. Правилами технической эксплуатации электроустановок потребителей», «ПОТЭУ 2014 Правилами по охране труда при эксплуатации электроустановок потребителей», ГОСТ 12.1.019-2017, ГОСТ 12.1.030-81, ГОСТ 12.1.038-82, ГОСТ 12.2.091-2012 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.
4.2 Кроме того, необходимо соблюдать следующие требования:

- к работе по выполнению поверки (градуировки) допускаются лица не моложе 18 лет, прошедшие аттестацию по технике безопасности и промышленной санитарии, ознакомленные с эксплуатационной документацией на стенд, с инструкцией по эксплуатации электрооборудования стенда и с настоящей МП;
- электрооборудование стенда, а также электроизмерительные приборы, используемые в качестве средств поверки, должны быть заземлены, блоки питания должны иметь предохранители номинальной величины;
- работы по выполнению поверки АЛИС должны проводится по согласованию с лицами, ответственными за эксплуатацию испытательного стенда.

5 УСЛОВИЯ ПОВЕРКИ

5.1 Условия окружающей среды в испытательном боксе:

- температура воздуха, °C (К)......................от 10 до 30 (от 283 до 303);
- относительная влажность воздуха, %.....................................не более 90;
- атмосферное давление, мм рт.ст. (кПа) ... от 720 до 800 (от 96 до 106,7).

5.2 Условия окружающей среды в помещении пультовой:

- температура воздуха, °C (К)...................от 15 до 25 (от 288 до 298);
- относительная влажность воздуха , %............................................65 ± 15;
- атмосферное давление, мм рт.ст. (кПа) ... от 720 до 800 (от 96 до 106,7).

5.3 Питание АЛИС:

- напряжение питающей сети, В.........................................220 ± 22;

-частота питающей сети, Гц...................................................50 ±1.

Примечание - При выполнении поверок ИК АЛИС условия окружающей среды для СП должны соответствовать требованиям, указанным в руководствах на их эксплуатацию.

6 ПОВЕРКА. ОБЩАЯ ЧАСТЬ

6.1 Внешний осмотр

6.1.1 При выполнении внешнего осмотра должно быть установлено соответствие поверяемого ИК АЛИС следующим требованиям:

- комплектность ИК АЛИС должна соответствовать формуляру (либо другому документу в котором указана комплектность);
- маркировка ИК АЛИС должна соответствовать требованиям проектной и эксплуатационной документации;
- наличие и сохранность пломб согласно сборочным чертежам;
- измерительные, вспомогательные и соединительные компоненты (кабельные разъемы, клеммные колодки и т. д.) ИК системы не должны иметь визуально определяемых внешних повреждений и должны быть надежно соединены и закреплены;
- соединительные линии (кабели, провода) не должны иметь повреждений изоляции и экранирования и должны быть надежно соединены с разъемами и клеммами;
- экранирование кабелей и проводов должно быть соединено между собой и с заземляющим контуром в соответствии с электрическими схемами;
- структура ИК системы и коммутация линий связи должна соответствовать электрическим схемам соединений ИК по альбому схем АСИД ПК.7512619.006.02 АС.

6.1.2 В случае обнаружения несоответствия, указанным в пункте 6.1.1 требованиям, установить причину и устранить несоответствие или неисправность.
6.1.3 Результаты внешнего осмотра считать удовлетворительными, если выполняются условия, изложенные в пункте 6.1.1.

6.2 Подготовка ПО АИИС к определению MX ИК при комплектной поверке и ЭЧ ИК при поэлементной поверке

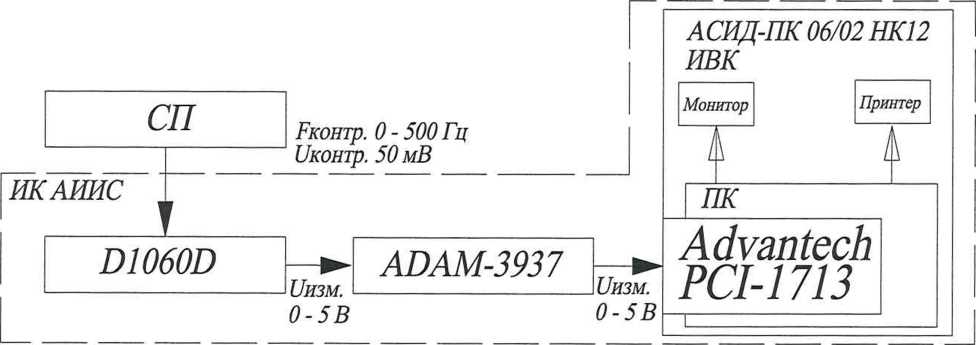

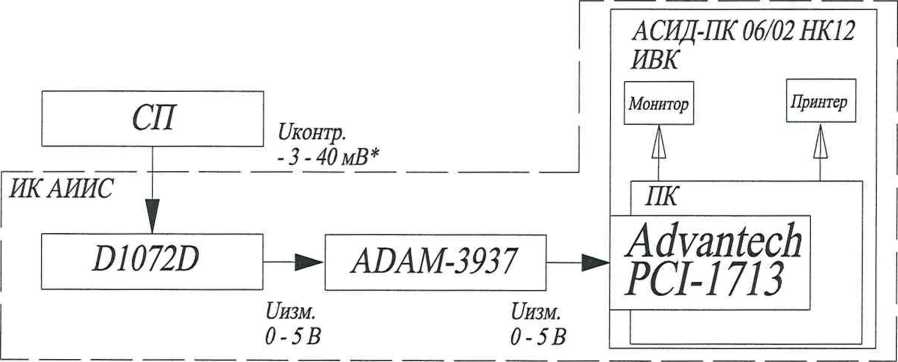

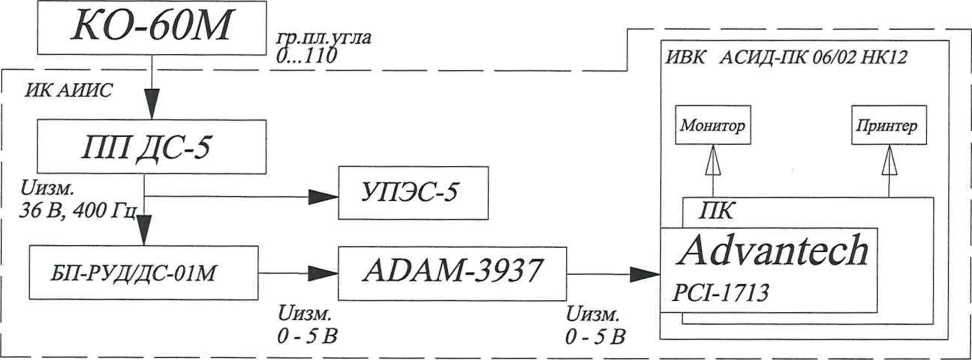

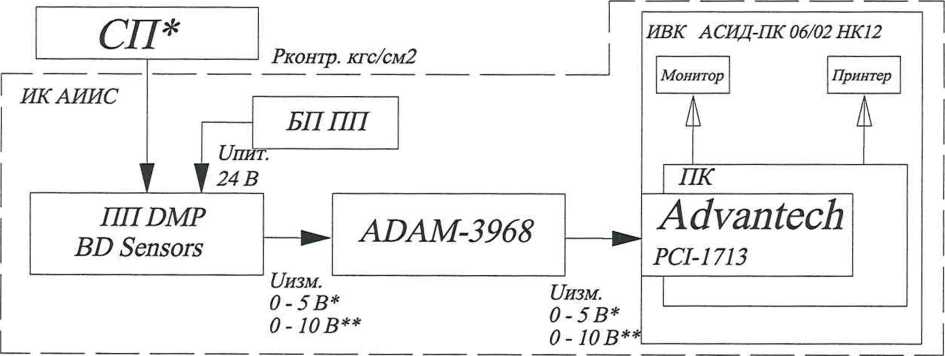

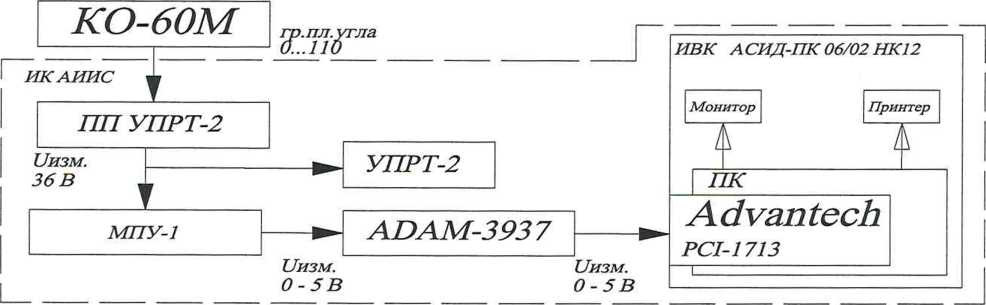

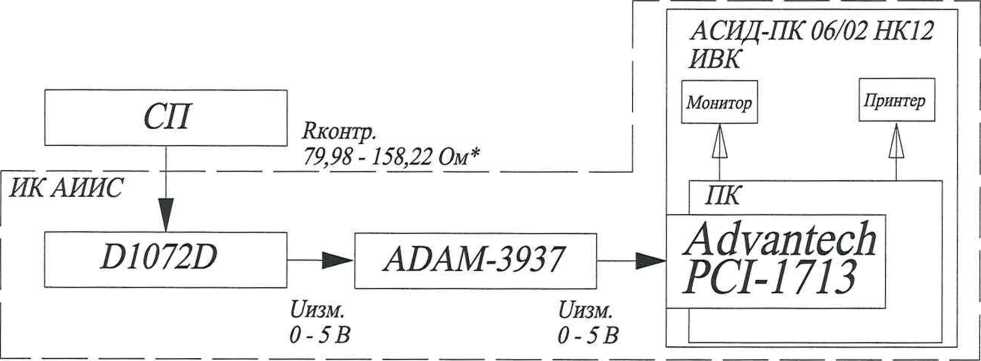

6.2.1 Подготовить СП к работе и собрать схему определения MX (поверки) в зависимости от типа ИК и установленного способа поверки. Вход ИК не нагружать.

6.2.3 Включить питание ИВК АИИС и дождаться загрузки ОС.
6.2.4 Запустить программу «Корректировка БД».

Примечание - Работы по программе «Корректировка БД» выполнять в соответствии с руководством оператора АСИД-ПК.7512619.006.02.072-34.01

6.2.5 В окне «Корректировка данных по измерительным каналам» проверить:

- соответствие программной коммутации поверяемого ИК с его физической коммутацией - тип измерительного модуля или измерительного прибора, его порядковый номер, номер коммутации ИК на модуле или измерительном приборе, схема подключения (потенциально или дифференциально);
- для ИК или ЭЧ ИК с ИФП степень и коэффициенты полинома функции преобразования ИК. Значения степени и коэффициентов полинома должны соответствовать значениям, полученным по результатам предыдущей поверки;
- для ИК или ЭЧ ИК с НФП (НСХ) значения статической характеристики. Значения НФП (НСХ) должны соответствовать значениям, установленным нормирующими документами (ГОСТ, МИ и т.д.) или настоящей МП.

После подготовки (проверки) БД по ИК программу «Корректировка БД» закрыть.

6.2.6 Запустить программу «Метрология».

Примечание - работы по программе «Метрология» выполнять в соответствии с руководством оператора АСИД-ПК.7512619.006.02.071-34.01.

6.2.7 Для подготовки программы «Метрология» к работе по определению MX (поверке) ИК или ЭЧ ИК необходимо в главном окне программы выбрать:

- тип двигателя (МА , МВ или МП);
- поверяемый ИК по наименованию измеряемого параметра (например -«t6-l»);
- пункт меню «Корректировка базы данных метрологии»;
- способ поверки (комплектно или поэлементно).

В строке «Исполнитель» ввести фамилию поверителя.

6.2.8 После выполнения указанных выше действий с помощью манипулятора «мышь» нажать кнопку «ПУСК», расположенную рядом с меню.

В окне «Корректировка базы данных метрологии» установить или проверить (если установлены) следующие значения, соответствующие поверяемому ИК:

- тип СП;
- единицы измерений величины (параметра);

-НПДИИК;

- ВП ДИ ИК;
- количество КТ на ДИ ИК;
- НЗ мер в КТ в единицах измерений величины.

После подготовки (проверки) БД по метрологии выйти из окна меню «Корректировка базы данных по метрологии».

Программу «Метрология» не закрывать.

6.3 Проверка работоспособности (опробование) ИК при комплектной поверке и ЭЧ ИК при поэлементной поверке

6.3.1 Для проверки работоспособности ИК при комплектной поверке установить с помощью СП (эталона) на входе в ИК значение измеряемой величины (параметра) равное НП ДИ ИК в единицах измерений величины

Для проверки работоспособности ЭЧ ИК при поэлементной поверке установить с помощью СП (эталона) значение измеряемой величины (параметра) равное НП ДИ ИК в единицах измерений её носителя.

6.3.2 В главном окне программы «Метрология» с помощью манипулятора «мышь» выбрать пункт меню «Проверка» и нажать виртуальную кнопку «Пуск». По цифровому табло в окне программы «Метрология» проконтролировать измеренное значение величины (параметра в её единицах измерений).
6.3.3 Повторить работы по пунктам 6.3.1— 6.3.3 для значений измеряемой величины (параметра) равным 0,5 ДИ ИК и ВП ДИ ИК.
6.3.4 ИК и ЭЧ ИК признается работоспособным, если измеренные значения величины во всех 3-х КТ ДИ поверяемого ИК визуально соответствуют значениям, заданным на входе ИК (т.е. отличаются от заданных в пределах сотых, десятых долей целого или целых единиц с учётом ДИ поверяемого ИК). Решение о работоспособности ИК принимается поверителем.

Погрешность измерений и её оценку при проверке работоспособности ИК не выполнять. Определение и оценку MX ИК или ЭЧ ИК, а так же оценку их стабильность выполнить по разделам 6.5,6.6и6.7.

6.3.5 ИК и ЭЧ ИК однозначно признаются неработоспособными в случае отсутствия на индикаторе измеренного значения величины или полученные значение явным образом отличается от заданных на входе в ИК.

ИК, признанный неработоспособным подлежит ремонту. После устранения причин неработоспособности ИК, работы по данному разделу повторить.

6.4 Выполнение измерений при комплектной поверке ИК или при поэлементной поверке ЭЧ ИК

6.4.1 В главном окне программы «Метрология» с помощью манипулятора «мышь» выбрать пункт меню «Сбор данных» и нажать кнопку «Пуск».
6.4.2 В раскрывшемся рабочем окне меню «Сбор данных» установить курсор выбора КТ в положение, соответствующее значению Кой КТ в единицах измерений величины (параметра).
6.4.3 Для Кой КТ ДИ ИК установить с помощью СП (эталона) на входе в ИК или ЭЧ ИК соответствующее значение измеряемой величины (для ИК при комплектной поверке ) или значение её носителя, соответствующее значению измеряемой величины (для ЭЧ ИК при поэлементной поверке) и выполнить измерение, для чего необходимо с помощью манипулятора «мышь» нажать на кнопку «Замер».
6.4.4 Выполнить измерения в остальных КТ ДИ 1-ого цикла измерений (прямой и обратный ход) в соответствии с пунктом 6.4.3, предварительно устанавливая курсор выбора контрольных точек в соответствующее положение.
6.4.5 После завершения измерений во всех КТ 1-ого цикла измерений, перейти ко 2-му циклу измерений, для чего в рабочем окне «Сбор данных» нажать кнопку «Перейти на следующий ход».
6.4.6 Повторить работы по пунктам 6.4.2 - 6.4.4 для 2-ого цикла измерений и прейти к 3-ему циклу измерений.
6.4.7 Повторить работы по пунктам 6.4.2 - 6.4.4 для 3-ого цикла измерений.
6.4.8 После завершения 3-его цикла измерения прекратить и выйти в главное окно программы «Метрология». Для этого необходимо в рабочем окне «Сбор данных» последовательно с помощью манипулятора «мышь» нажать кнопки «Переход на следующий ход» и «Выход».

Примечания:

1 Если по каким, либо причинам измерения в полном объёме не был завершен (например, по причине аварийного отключения питания, окончания рабочего дня и т. д.), работы по сбору данных продолжить в соответствии с руководством оператора по работе с программой «Метрология».
2 При необходимости, для получения более точных MX ИК количество циклов измерения может быть увеличено до 10. Программа «Метрология» максимально может сохранить в памяти ИВК и обработать при определении MX ИК или ЭЧ ИК до 10 циклов измерений.

6.5 Оценка стабильности MX ПК при комплектной поверке или ЭЧ ИК при поэлементной поверке ИК с ИФП

6.5.1 Определение MX ИК при оценке стабильности выполнять по результатам измерений (по разделу 6.4) без расчёта новой ИФП.

Для этого необходимо в главном окне программы «Метрология» выбрать пункт меню «Обработка результатов без градуировки». Нажать с помощью манипулятора «мышь» кнопку «Пуск». По нажатию кнопки «Пуск» программа «Метрология» в автоматическом режиме (без участия оператора) по результатам измерений, выполнит расчет погрешностей ИК во всех КТ ДИ ИК относительно ИФП ИК (градуировочной характеристики), полученной по результатам предыдущей очередной поверки и откроет окно «Обработка результатов».

В раскрывшемся окне «Обработка результатов» будут отображены степень полинома п<5 и коэффициенты полинома a_};...a_n+i предыдущей ИФП ИК, атак же новые значение, рассчитанные относительно неё, максимальной суммарной погрешности шах или шах у , приведенной к ДИ ИК и ее состав

ляющие - случайная от вариации, среднее квадратическое отклонение случайной и систематическая; номинальное значение измеряемой физической величины в к-ой КТ, для которой определена максимальная погрешность.

Примечание - Здесь и далее по тексту для ИК, пределы допускаемой погрешности которых нормированы не от ДИ ИК, а другими нормирующими величинами (например - абсолютная погрешность, относительно измеряемого значения или приведённая к нормирующему значению, отличному от ДИ ИК и т.д.) дополнительно определить максимальную погрешность ИК относительно этих величин. Определение и оценку погрешности ИК, в зависимости от его типа, выполнять по соответствующим разделам МП.

6.5.2 MX ИК (погрешность и ИФП) при комплектной поверке признаются стабильными на протяжении установленного интервала между поверками, если максимальная погрешность, полученная по пункту 6.5.1 находится в нормированных для поверяемого ИК пределах допускаемой погрешности (приложение Б, таблицы Б. 1 - Б. 12).

MX ЭЧ ИК (погрешность и ИФП) при поэлементной поверке признаются стабильными на протяжении установленного интервала между поверками, если для остальных измерительных компонентов в составе поверяемого ИК также определены их MX и максимальная суммарная погрешность всех измерительных компонентов, включая ЭЧ ИК, находится в нормированных для поверяемого ИК пределах допускаемой погрешности (приложение Б, таблицы Б.1 - Б. 12).

6.6 Определение и оценка MX ИК при комплектной поверке

6.6.1 Определение и оценку MX ИК при комплектной поверке выполнять в последовательности по процедуре раздела 6.5 в следующем различии:

- для ИК с НФП (НСХ) определение MX выполнять по результатам измерений по разделу 6.4 с выбором в программе «Метрология» пункта меню «Обработка результатов без градуировки» (как при оценки стабильности MX ИК с ИФП);

- для ПК с ИФП определение MX выполнять по результатам измерений по разделу 6.4 с выбором в программе «Метрология» пункта меню «Обработка результатов с градуировкой».

6.6.2 ИК при комплектной поверке признается годным к применению по назначению, если максимальная погрешность определённая по пункту 6.6.1 находится в нормированных для поверяемого ИК пределах допускаемой погрешности (приложение Б, таблицы Б.1 - Б. 12).

6.7 Определение и оценка MX ИК при поэлементной поверке

6.7.1 ИК разобрать на измерительные компоненты, подлежащие определению MX по отдельным самостоятельным методикам.
6.7.2 Измерительные компоненты, подлежащие определению MX не по месту, отсоединить от кабелей, снять с места крепления, выполнить визуальный осмотр на наличие/отсутствие внешних повреждений и нарушения пломб, упаковать в транспортировочную тару, приложить паспорт (этикетку и т.д.) и отправить в Службу главного метролога.
6.7.3 Определение и оценку MX ЭЧ ИК при поэлементной поверке выполнять в последовательности по процедуре раздела 6.5 в следующем различии:

- для ЭЧ ИК с НФП (НСХ) определение MX выполнять по результатам измерений по разделу 6.4 с выбором в программе «Метрология» пункта меню «Обработка результатов без градуировки»;
- для ЭЧ ИК с ИФП определение MX выполнять по результатам измерений по разделу 6.4 с выбором в программе «Метрология» пункта меню «Обработка результатов с градуировкой».

6.7.4 ИК при поэлементной поверке признается годным к применению по назначению, если максимальная суммарная погрешность всех измерительных компонентов находится в нормированных для поверяемого ИК пределах допускаемой погрешности (приложение Б, таблицы Б.1 - Б. 12).

Примечания:

1 При отсутствии соответствующих СП у предприятия, измерительные компоненты подлежат определению MX (поверке) в аккредитованных центрах поверки СИ (к примеру Самарский ЦСМ) по заключённым договорам.
2 Поверку измерительных компонентов допускается проводить раздельно, не снимая с рабочего места, при этом должны быть исключены факторы, влияющие на результаты поверки.

6.7.5 После полного монтажа по месту всех измерительных компонентов ИК выполнить внешний осмотр в соответствии с разделом 6.1. Проверку работоспособности ИК выполнить после постановки изделия на стенд рабочей программы «Стенд 2».

7 ОПРЕДЕЛЕНИЕ И ОЦЕНКА MX ИК ЧАСТОТЫ ВРАЩЕНИЯ

7.1 Внешний осмотр

7.1.1 Выбрать ИК для поверки и выполнить внешний осмотр в соответствии с разделом 6.1 МП.

7.2 Определение и оценка технических характеристик 1111 типа ДТЭ-2, ДТ-1Ми ДТ-5М

7.2.1 Отсоединить штепсельный разъем кабеля подключения электрической части поверяемого ИК к ПП (к датчику тахометров типа ДТЭ-2, ДТ-1М и ДТ-5М), снять ПП с крепления.
7.2.2 Для проверки технических характеристик 1111 собрать схему проверки в соответствии с рисунком 1.

25 - 2550 об/мин

Рисунок 1 - Схема проверки технических характеристик 1111 ДТЭ-2, ДТ-1М и ДТ-5М

Работы выполнить в следующей последовательности:

- установить и закрепить проверяемый ПП на тахометрической установке;
- к выходу датчика через штепсельный разъём подключить соединительным кабелем параллельно частотомер и вольтметр и подготовить их к работе в соответствии с эксплуатационной документацией.

7.2.3 Для проверки технических характеристик 1111 вывести тахометрическую установку, поочерёдно, на режимы работ с частотами вращения ротора поверяемого 1111 равными 200, 1500 и 2500 об/мин. Установку режима проконтролировать по показаниям частотомера, которые на режимах должны быть равны 6,67, 50 и 83,3 Гц соответственно.

На режиме 1500 об/мин дополнительно измерить напряжение переменного электрического тока между фазами статора 1111, которое должно находиться в пределах от 10,5 до 12,5 В.

7.2.4 1111 (ДТЭ-2, ДТ-1М и ДТ-5М) признается годным к применению по назначению в составе поверяемого ИК частоты вращения, если частота вращения в Гц находится в допускаемых пределах отклонения не более ±0,2 Гц от значений, указанных в пункте 7.2.3 и напряжение переменного тока на частоте вращения 1500 об/мин находится в требуемых пределах.

7.3 Подготовка АПИС и ПО к определению MX ЭЧ ИК частоты вращения

7.3.1 Собрать схему определения MX ЭЧ ИК в соответствии с рисунком 2, для чего вместо отсоединенного 1111 к штепсельному разъему на кабеле подключения ПП к ЭЧ ИК подключить СП.

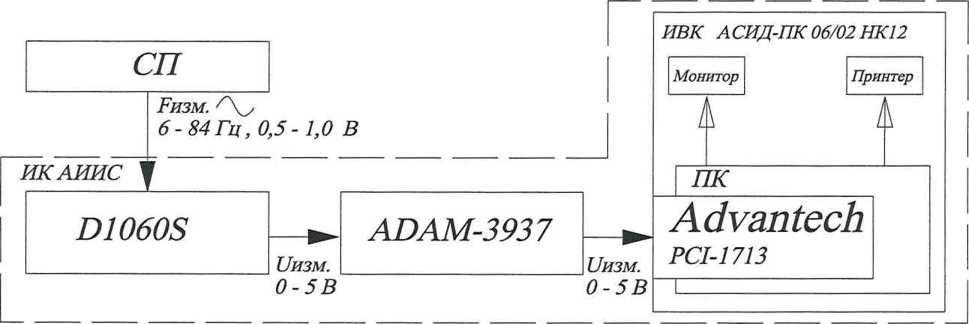

Рисунок 2 - Схема определения MX ЭЧ ИК частоты вращения

7.3.2 Подготовить АЛИС к определению MX ЭЧ ИК в соответствии с разделом 6.2 МП.

При подготовке программы к определению MX ЭЧ ИК в окне «Корректировка данных по измерительным каналам» для каждого ИК частоты вращения роторов установить следующие значения НФП:

- степень полинома - 1;
- коэффициент полинома первой степени а_х для каждого ИК в соответствии с таблицей 3, при этом значения остальных коэффициентов полинома должны быть равны «0» (ноль).

аблица 3

Наименование ИК (измеряемого параметра)	Тип ПП	Коэффициенты полинома, ai
Частота вращения, соответствующая частоте вращения ротора изделия в диапазоне от 800 до 10000 об/мин Параметр: Ntyik.	ДТЭ-2	2,442
Частота вращения, соответствующая частоте вращения переднего и заднего воздушных винтов в диапазоне от 800 до 10000 об/мин Параметры: Nn. в.; Из. в.	ДТ-5М	2,442
Частота вращения, соответствующая частоте вращения компрессора турбостартера ТС-12 в диапазоне от 5000 до 32000 об/мин Параметр: N ТС.	ДТ-1М	7,814

Примечание - Коэффициенты полинома ai НФП для ИК частоты вращения определены расчетным методом по формуле

N впди ^а\ -—7---

¹ 2*-1 где N - верхний предел диапазона измерения ИК частоты вращения в об/мин по таблице 7.2 пункта 7.3.4;

к = 12 - значение разрядности АЦП.

После подготовки (проверки) БД по ИК закрыть программу «Корректировка БД».

7.3.3 Запустить программу «Метрология» и подготовить ее к работе. В окне «Корректировка базы данных метрологии» для ИК частоты вращения установить (если установлены - проконтролировать) значения в соответствии с таблицей 4.

аблица 4

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВП ДИ ИК

Количество КТ на ДИ

ИК,

Номинальные значения частоты вращения в КТ, х, к

Частота вращения, соответствующая частоте вращения ротора изделия, переднего и заднего воздушных винтов в диапазоне от 800 до 10000 об/мин

Параметры: Итк; Nn.e.; Из.в.

об/мин

800

10000

800, 1500,3000, 4500, 6000, 7500, 9000, 10000

Частота вращения, соответствующая частоте вращения компрессора турбостартера ТС-12 в диапазоне от 5000 до 32000 об/мин

Параметр: N ТС

об/мин

5000

32000

5000, 10000, 15000,

20000, 25000, 30000,

32000

После выполнения подготовки БД по метрологии закрыть окно «Корректировка базы данных метрологии» и выйти в главное окно программы «Метрология».

7.3.4 Включить питание и подготовить к работе СП в соответствии с инструкциями по эксплуатации. Приступить к проверке работоспособности ЭЧ ИК.

7.4 Проверка работоспособности (опробование) ЭЧ ИК частоты вращения

7.4.1 Проверку работоспособности ЭЧИК частоты вращения выполнить в соответствии с разделом 6.3 МП.

Примечание - Здесь и в разделе 7.5 ИЗ в КТ устанавливать по таблице 5 для ИК параметров Ntk; Nn.B.; №.в. и по таблице 6 для ИК параметра N ТС в единицах измерений частоты переменного электрического тока - Гц с амплитудой 0,5 В, соответствующей в этих КТ значениям измеряемой величины -частоты вращения в об/мин.

Таблица 5

Наименование ИК (измеряемого параметра)	Номинальные значения частоты вращения в КТ ДИ ИК, об/мин
	800	1500	3000	4500	6000	7500	9000	10000
	Номинальные значения частоты переменного тока, соответствующие номинальным значениям частоты вращения в КТ ДИ ИК, Гц
Частота вращения, соответствующая частоте вращения ротора изделия, переднего и заднего воздушных винтов в диапазоне от 800 до 10000 об/мин Параметры: Итк; Nn.e.; N3.6.	6,66	12,5	24,99	37,49	49,98	62,48	74,97	83,30

аблица 6

Наименование ИК (изме-ряемого параметра)	Номинальные значения частоты вращения роторов в КТ ДИ ИК, об/мин
	5000	10000	15000	20000	25000	30000	32000
	Номинальные значения частоты переменного тока, соответствующие номинальным значениям частоты вращения роторов в КТ ДИ ИК, Гц
Частота вращения, соответствующая частоте вращения компрессора турбостартера ТС в диапазоне от 5000 до 32000 об/мин Параметр: N ТС.	13,67	27,33	41,00	54,67	68,33	82,00	87,47

7.4.2 В случае положительных результатов проверки работоспособности приступить к выполнению измерений. В противном случае установить и устранить причины несоответствия и повторить проверку работоспособности ПК

7.5 Выполнение измерений по ЭЧ ПК частоты вращения Измерения по ЭЧ ИК выполнять в соответствии с разделом 6.4 МП.
7.6 Оценка стабильности MX ЭЧ ИК частоты вращения

Оценку стабильности MX ЭЧ ИК частоты вращения для НФП не выполнять.

7.7 Определение MX ЭЧ ИК и оценка MX ИК частоты вращения

7.7.1 Работы по определению MX ЭЧ ИК выполнять в соответствии с разделом 6.7 МП. Определение MX ЭЧ ИК выполнить без пересчёта НФП - «Обработка результатов без градуировки». Получить распечатку определения MX ЭЧ ИК по форме приложения В.

Определить максимальную суммарную погрешность ИК по двум измерительным компонентам, 1Ш и ЭЧ ИК в соответствии с разделом 7.8.

7.7.2 ИК частоты вращения по результатам определения MX признаются годными по назначению, если значение максимальной погрешности тах^/^ _вПд_И , полученное по разделу 7.8 не превышает нормированных пределов допускаемой погрешности по таблице Б.1 приложения Б. В противном случае ИК бракуется и направляется в ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
7.7.3 По результатам определения MX ИК оформить протокол по форме приложения Д и приложить распечатку определения MX ЭЧ ИК по форме приложения В.

7.8 Определение (расчёт) максимальной погрешности ИК частоты вращения

7.8.1 Определить максимальную абсолютную погрешность ЭЧ ИК в пределах его ДИ по расчётному соотношению

max А = ± ^таХ Уэч.ик_ди впди нпди )

эч.ик ДИ

100%

где шах А - максимальная абсолютная погрешность ЭЧ ИК в

эч.ик _ ДИ ^г

об/мин;

шах - максимальная погрешность электрической части ИК, при

ведённая в % к ДИ по пункту 7.7.1;

Nвпди~ ВП ДИ ИК частоты вращения в об/мин по таблице 3 пункта 7.3.4;

нпди~ ИИ ДИ ИК частоты вращения в об/мин по таблице 3 пункта 7.3.4.

7.8.2 Определить максимальную погрешность электрической части ИК, приведенную в % к ВП ДИ по расчётному соотношению

~ шах Аэч.ик ди , _{пп 0/}

max у = ±--------=--100%

эч.ик _ ВПДИ

N впди

где шах _и - максимальная погрешность электрической части ИК,

приведенная в % к ВП ДИ ИК;

max А - в об/мин по пункту 7.7.1.

ЭЧЛ1К £11\.

7.8.3 Определить максимальную погрешность ИК частоты вращения по расчётному соотношению

^max У икВПДИ ~ ± (^таХYпп_ВПДИ ^{+ тах}Yэч.ик _ВПДИ)

^гД^е таху_мк впди~ максимальная погрешность ИК в %, приведенная к ВП ДИИК.

max y_{nn впди} - максимальная погрешность ПП в %, приведенная к ВП ДИ ИК. Принимается равной «0», поскольку 1111 частоты вращения типа ДТ и ДТЭ не обладают MX кроме НФП.

^таХ Yэч.ик _ ВПДИ ~ ^{П0 П}У^НКТУ ⁷-⁸*²-

8 ОПРЕДЕЛЕНИЕ И ОЦЕНКА MX ИК РАСХОДА ЖИДКОСТИ

8.1 Внешний осмотр

8.1.1 Выбрать ИК для поверки и выполнить внешний осмотр в соответствии с разделом 6.1 МП.

8.2 Определение MX ПП типа ТПР

8.2.1 Отсоединить провода питания и поверяемого ИК к 1111 (турбинному преобразователю расхода типа ТПР). Снять 1111 с места крепления, упаковать в транспортировочную тару и отправить в службу главного метролога для определения MX.
8.2.2 MX 1111 типа ТПР определить в соответствии с методикой поверки ЛГФИ.407221.034 МИ завода-изготовителя, ОАО «Арзамасский приборостроительный завод» (до проведения настоящей поверки).

Примечание - MX 1111 типа ТПР определить:

- для ТПР 12 - в ДИ от 0,25 до 1,60 л/с (от 900 до 5760 л/ч) при вязкости рабочей жидкости (керосина) 1,0 - 1,5 сСт;
- для ТПР 15 - в ДИ от 2,40 до 6,00 л/с (от 144 до 360 л/мин) при вязкости рабочей жидкости (масла) 5,0 - 50,0 сСт.

8.2.3 ПП типа ТПР признается годным к применению по назначению в составе ИК расхода жидкости, если его максимальная погрешность не превышает § _т = ± 0,40 % от ИЗ в указанных ДИ. В противном случае 1111 бракуется и направляется на ремонт или подлежит замене на годный.

8.3 Подготовка системы и ПО к определению MX ЭЧ ИК расхода жидкости

8.3.1 Получить с поверки ПП типа ТПР ( ТПР 12 для ИК расхода топлива (керосина) или ТПР 15 для ИК расхода (прокачки) масла, вместе с протоколом поверки. 1111 к электрической части ИК не подключать.
8.3.2 Собрать схему определения MX ЭЧ ИК в соответствии с рисунком 3, для чего вместо отсоединенного 1111 к штепсельному разъему на кабеле подключения ТПР к ЭЧ ИК подключить СП (генератор электрических сигналов).

Рисунок 3 - Схема определения MX ЭЧ ИК расхода жидкости

8.3.3 Подготовить АИИС к определению MX ЭЧ ИК в соответствии с разделом 6.2 МП.

Примечание - Работы по определению MX ЭЧ ИК выполнять только после определения MX 1111 типа ТПР из состава ИК. В случае замены 1111 в составе ИК в течении интервала между поверками - выполнить внеочередную работу по определению MX ЭЧ ИК в соответствии с настоящей главой МП.

8.3.3.1 Запустить программу «Метрология» и в окне «Корректировка базы данных метрологии» для каждого поверяемого ИК установить значения в соответствии с таблицей 7. Номинальные значения расхода в КТ ДИ для каждого ИК установить в соответствии с протоколом последней действующей очередной или внеочередной проливки ТИР.

Таблица 7

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВП ДИ ИК

Количество

КТ на ДИ ИК, и

Номинальные значения расхода или прокачки в КТ, ^Хк

Расход топлива (керосина) Параметр: Gm.

л/ч

900

5800

Из протокола проливки ПП ТПР12

Расход (прокачка) масла Параметр: Qm

л/мин

144

360

Из протокола проливки ПП ТПР15

8.3.3.2 Включить питание СП и подготовить его к работе в соответствии с инструкцией по эксплуатации. Приступить к проверке работоспособности поверяемого ИК.

8.4 Проверка работоспособности (опробование) ЭЧ ИК расхода жидкости

8.4.1 Проверку работоспособности ЭЧ ИК выполнять в соответствии с разделом 6.3 МП.

Примечание:

1 Здесь и в разделе 8.5 НЗ в КТ устанавливать в единицах измерений частоты переменного электрического тока - Гц с амплитудой 25 - 50 мВ, соответствующей в этих КТ значениям измеряемой величины - расходу жидкости в л/ч или л/мин.
2 Значения частоты переменного электрического тока, соответствующей значениям расхода жидкости в КТ взять из последнего действующего протокола очередной или внеочередной поверки 1111 ТЕР с точностью до 3-его знака после запятой.

8.4.2 В случае положительных результатов проверки работоспособности приступить к выполнению измерений по ИК. В противном случае установить и устранить причины несоответствия и повторить проверку работоспособности ИК.

8.5 Выполнение измерений по ЭЧ ИК расхода жидкости Измерения по ЭЧ ИК выполнять в соответствии с подразделом 6.4 МП.
8.6 Оценка стабильности MX ЭЧ ИК расхода жидкости Оценку стабильности MX ЭЧ ИК расхода жидкости не выполнять.
8.7 Определение MX ЭЧ ИК и оценка MX ИК расхода жидкости

8.7.1 Работы по определению MX ЭЧ ИК выполнять в соответствии с разделом 6.7 МП. Определение MX ЭЧ ИК выполнить с расчётом новой ИФП -«Обработка результатов с градуировкой». Получить распечатку определения MX ЭЧ ИК по форме приложения В.

Определить (рассчитать) максимальную суммарную погрешность ИК по двум измерительным компонентам, ПП и ЭЧ ИК в соответствии с разделом 8.8.

8.7.2 ИК расхода жидкости по результатам определения MX признаются годными по назначению, если значение максимальной погрешности тах^^ _нз или шах^^ _в , полученное по разделу 8.8 находится в нормированных пределах допускаемой погрешности по таблице Б.2 приложения Б. В противном случае ИК бракуется и направляется в ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
8.7.3 По результатам определения MX ИК оформить протокол по форме приложения Д и приложить распечатку определения MX ЭЧ ИК по форме приложения В.

8.8 Определение (расчёт) максимальной погрешности ИК расхода жидкости

8.8.1 Определить максимальную абсолютную погрешность ЭЧ ИК в пределах ДИ

шах А = ±

эч.ик

^тах У эч.ик _ ДИ ВПДИ НПДИ )

100%

где max А - максимальная абсолютная погрешность ЭЧ ИК расхода

эч.ик ^х

топлива (керосина) в л/час или расхода (прокачки) масла в л/мин;

диик~ ^{максимальная} погрешность ЭЧ ИК, приведенная в % к ДИ по разделу 8.7 МП;

%нпди ^и %впди~ ^{значения} ИЛ ДИ ИК и ВП ДИ ИК расхода топлива ( &впди) ^{в Лу/час или} Р^асх°Д^а (прокачки) масла №_ВПд_И\соответственно, в л/мин по таблице 6 раздела 8.3 МП;

8.8.2 Определить максимальную погрешность ЭЧ ИК в % относительно НЗ для ИК расхода топлива (керосина) или в % относительно ВП НЗ для ИК расхода (прокачки) масла

тах^ ^Аэ,,г'У .100%

эч.ик _ НЗ(ВПНЗ)

НЗДПНЗ}

где тахА - максимальная погрешность ЭЧ ИК в % относи-

эч.ик _ НЗ(ВПНЗ) ^к

тельно НЗ для ИК расхода топлива (керосина) или в % относительно ВП НЗ для ИК расхода (прокачки) масла;

max\эчик ~ ^максимальная абсолютная погрешность ЭЧ ИК расхода топлива (керосина) в л/час или расхода (прокачки) масла в л/мин по пункту 8.8.1;

X_из^впнз) ~ НЗ ^для J® расхода топлива (керосина) в кг/час и ВП НЗ для ИК расхода (прокачки) масла в кг/мин по программам 60.000.000ПМ и 80.000.000-ЗПМ.

8.8.3 Для ИК расхода топлива (керосина) определить абсолютную погрешность измерений плотности керосина

А =±(А + к .А )

рТ ^V рГ20 т tT^J

где А

рт

абсолютная погрешность измерений плотности керосина в

кг/дм³;

- абсолютная погрешность измерений плотности керосина в кг/дм³

рГ20

при температуре топлива 20 °C.

Примечание - Плотность керосина при температуре 20 °C измеряется по методике ГОСТ 3900;

к? - температурный коэффициент керосина в зависимости от его плотности при температуре 20 °C по таблице 8;

А - максимально допустимая абсолютная погрешность измерений температуры топлива в °C по разделу 12 МП.

Таблица 8

^Г20

0,77 - 0,7799

0,78-0,7899

0,79 - 0,7999

0,80-0,8099

0,000805

0,000792

0,000778

0,000765

8.8.4 Для ИК расхода (прокачки) масла определить абсолютную погреш

ность измерения плотности масла

А =±(А ^-к .А ) рм рм20 м tM

где А - абсолютная погрешность измерений плотности масла в кг/дм³;

/ж20

абсолютная погрешность измерений плотности масла в кг/дм³ при

температуре масла 20 °C

Примечание - Плотность масла при температуре 20 °C измеряется по методике ГОСТ 3900;

= 0,0007 - температурный коэффициент масла;

А^- максимально допустимая абсолютная погрешность измерений температуры масла в °C по главе 12 МП.

8.8.5 Определить погрешность измерений плотности керосина и масла относительно номинального значения (НЗ) плотности керосина и масла при 20 °C

6 = ±-^-.100% р_яз _х

НЗ

где: д? _ff3~ погрешность измерений плотности керосина и масла в % относительно НЗ;

Ар - для ИК расхода топлива (керосина) А

рт

по

пункту 8.8.3 и для ИК

расхода (прокачки) масла А по пункту 8.8.4;

X _нз ~ ^для ИК расхода топлива (керосина) НП НЗ = 0,77 г/см³ и ВП НЗ = 0,8099 г/см³ по таблице 7 пункта 8.8.3 и для ИК расхода (прокачки) масла НЗ = 0.82.

8.8.6 Определить максимальную погрешность ИК топлива (керосина) в % относительно НЗ или расхода (прокачки) масла в % относительно ВП НЗ.

шах 8 ик_нз(впнз)⁼ ± (^max 8² _пп_ нз(впнз)⁺ шах 8² эч.ик_нз(впнз) ⁺ ^_р_нз^ где maxj_{MK НЗ}(_ВПНЗ)— максимальная погрешность ИК в % относительно НЗ или ВП НЗ;

тах5_лл нз(впнз) ⁼ ^>4 ^0//° “ пределы допускаемой погрешности измерений 1111 (ТПР) в % относительно НЗ или ВП НЗ;

^тах8_Зч.ик_НЗ(ВПНЗ) - ^по пункту 8.8.2;

8р нз ~ ^для ИК расхода топлива (керосина) по пункту 8.8.3 или расхода (прокачки) масла по пункту 8.8.4;

9 ОПРЕДЕЛЕНИЕ И ОЦЕНКА MX ИК ДАВЛЕНИЯ ЖИДКОСТИ И ГАЗА КОМПЛЕКТНО

Примечание - при отсутствии возможности поверки ИК давления комплектно по данной главе, ИК давления жидкости и газа поверить поэлементно в соответствии с главой 10 МП.

9.1 Внешний осмотр
- 9.1.1 Выбрать ИК для поверки и выполнить внешний осмотр в соответствии с разделом 6.1 МП.
9.2 Подготовка системы и ПО к определению MX ИК давления жидкости и газа
- 9.2.1 Собрать схему определения MX ИК давления в соответствии с рисунком 4

СП по таблице 1, глава 3. **) Для ПП с ДИ от 0 до 5 В. ***) Для ПП с ДИ от 0 до 10 В.

Рисунок 4 - Схема определения MX ИК давления жидкости и газа комплектным способом

9.2.2 Подготовить АИИС к определению MX ИК в соответствии с разделом 6.2 МП.

В окне «Корректировка базы данных метрологии» программы «Метрология» для каждого поверяемого ИК установить значения в соответствии с таблицей 9.

'аблица 9

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВПДИ ИК

Количество КТ наДИИК, п

НЗ давления (разрежения) в КТ, х к

Разряжение газа

Параметр: Рг КР

S о 'сЗ

—

-0,3

0,3

-0,3; -0,25; -0,2; -

0,15;-0,1; 0,0;

0,1; 0,15; 0,2;

0,25; 0,3

Продолжение таблицы 9

Избыточное давление газа Параметры: Рв ГТ/ГСО; Рв ГС/ГСР-Н; Рв ГС/ГСР-В		0	0,25	6	0,0; 0,05; 0,1; 0,15; 0,2; 0,25
Избыточное давление жидкости и газа Параметр: Р вх. ГН		0	1,6	5	0,0; 0,4; 0,8; 1,2; 1,6
Избыточное давление жидкости и газа Параметры: Рт вх; Рм.п. КТ; Рг.п. КТ; Рв ЭЖЕКТ; Рт вых. ННД		0	4,0	5	0,0; 1,0; 2,0; 3,0; 4,0
Избыточное давление жидкости и газа Параметры: Рм вх.; Рт вх. НВД; Рм ВС для МА или Pm-см ТС для МП; Рм вых. ПН; Рв вх. РПВ; Рв вых. РПВ; Рм вх.ФЛ; Рм вых. ФЛ; Р6-1; Р6-2; Р6-3; Р6-4; Р*6-5	еч S о	0	6,0	5	0,0; 1,5; 3,0; 4,5; 6,0
Избыточное давление газа Параметры: Рв об. ВНА; Р*2; Р2 ст	~о и> bd	0	10,0	6	0,0; 2,0; 4,0; 6,0; 8,0; 10,0
Избыточное давление жидкости Параметр: Рт ФР ТС		0	25,0	6	0,0; 5,0; 10,0; 15,0; 20,0; 25,0
Избыточное давление жидкости Параметр: Рм вх. КТ		0	40,0	6	0,0; 8,0; 16,0; 24,0; 32,0; 40,0
Избыточное давление жидкости Параметр: Р ИКМ		0	60,0	5	0,0; 15,0; 30,0; 45,0; 60,0
Избыточное давление жидкости Параметры: Рт ФР; Рм ФН; РГАФ; Р вых. ГН; Рв кл. ВНА		0	100,0	6	0,0; 20,0; 40,0; 60,0; 80,0; 100,0
Избыточное давление жидкости и газа Параметры: Рм ФШ1; Рм ФШ2; Рв АК-150; Рв вых. АК-150		0	160,0	6	0,0; 40,0; 80,0; 120,0; 140,0; 160,0
Абсолютное давление газа Параметр: Рвак. ВНА	н о н	100	900	5	100; 300; 500; 700;900
Абсолютное давление воздуха Параметр: Ph	CL, S S	700	840	7	700;725;750; 775; 800;825;840

9.2.3 Включить питание 1111 (БП 1111) и выдержать до начала работ по проверке работоспособности ПК (до начала нагружения входа ПП давлением) не менее 30 минут.
9.2.4 Проверить гидравлическую/пневматическую часть поверочной схемы (соединительный шланг, ПП, СП и стыки соединений) на герметичность. Проверку на герметичность выполнить в соответствии с разделом 4.8 методики поверки 1111 «МП 56797-14 Преобразователи давления измерительные DMP зхх,...».

9.3 Проверка работоспособности (опробование) ИК давления жидкости и газа

9.3.1 Проверку работоспособности ИК выполнять в соответствии с разделом 6.3 МП.

Примечание - Здесь и в разделе 9.4 НЗ в КТ устанавливать по таблице 8 раздела 9.2 в единицах измерений величины - давления в кгс/см²или мм рт. ст.

9.3.2 В случае положительных результатов проверки работоспособности приступить к выполнению измерений по ИК. В противном случае установить и устранить причины несоответствия и повторить проверку работоспособности ИК.

9.4 Выполнение измерений по ИК давления жидкости и газа Измерения по ИК выполнять в соответствии с разделом 6.4 МП.
9.5 Оценка стабильности MX ИК давления жидкостей и газа

9.5.1 Работы по оценке стабильности MX ИК выполнять в соответствии с разделом 6.5 МП. Определить максимальную погрешность ИК шах^ .
9.5.2 MX ИК давления жидкости и газа признаются стабильными на протяжении установленного интервала между поверками, если значение максимальной погрешности шаху_ик , полученное по пункту 9.5.1, находится в нормированных пределах допускаемой погрешности по таблице 3 приложения Б.

9.6 Определение и оценка MX ИК давления жидкости и газа

9.6.1 Работы по определению MX ИК выполнять в соответствии с разделом 6.6 МП. Определение MX ИК выполнить с расчётом новой ИФП - «Обработка результатов с градуировкой». Определить максимальную погрешность ИК ^тах/г/к ди ’ Получить распечатку определения MX ЭЧ ИК по форме приложения В.
9.6.2 ИК давления жидкости и газа по результатам определения MX признаются годными по назначению, если значение максимальной погрешности шах д_И , полученное по пункту 9.6.1 находится в нормированных пределах допускаемой погрешности по таблице Б.З приложения Б. В противном случае ИК бракуется и направляется в ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
9.6.3 По результатам определения MX ИК оформить протокол по форме приложения Г и приложить распечатку определения MX ЭЧ ИК по форме приложения В

10 ОПРЕДЕЛЕНИЕ И ОЦЕНКА MX ИК ДАВЛЕНИЯ ЖИДКОСТИ И ГАЗА ПОЭЛЕМЕНТНО
- 10.1 Внешний осмотр
  - 10.1.1 Выбрать ИК для поверки и выполнить внешний осмотр в соответствии с разделом 6.1 МП.
- 10.2 Определение MX ПП TnnaDMP
  - 10.2.1 Отсоединить штепсельный разъем кабеля подключения электрической части поверяемого ИК к ПП, перекрыть с помощью игольчатого клапана импульсный трубопровод подвода измеряемого давления и отсоединить его от 1111. Снять 1111 с крепления, провести внешний осмотр на отсутствие видимых повреждений, упаковать в транспортировочную тару и отправить в службу главного метролога для определения MX.

MX ПП типа DMP определить в соответствии с методикой поверки «МП 56797-14. Преобразователи давления измерительные DMP ЗХХ ...» (до проведения настоящей поверки).

10.2.2 1111 типа DMP признается годным к применению по назначению в составе поверяемого ИК давления, если его максимальная погрешность приведенная в % к ДИ таху^ находится в нормированных пределах допускаемой погрешности, указанной в паспорте на ПП. В противном случае ПП бракуется и направляется в ремонт или подлежит замене на годный.

10.3 Подготовка системы и ПО к определению MX ЭЧ ИК давления жидкости и газа
- 10.3.1 Собрать схему определения MX ЭЧ ИК в соответствии с рисунком 5, для чего вместо отсоединенного ПП к штепсельному разъему на кабеле соединения 1111 с ЭЧ ИК подключить СП (калибратор электрических сигналов).

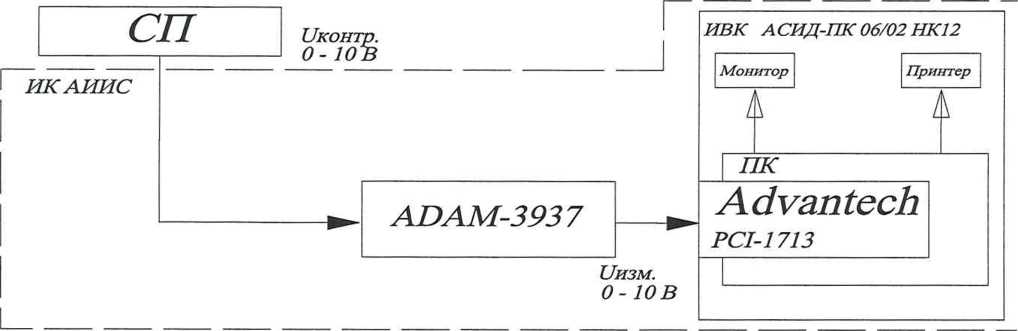

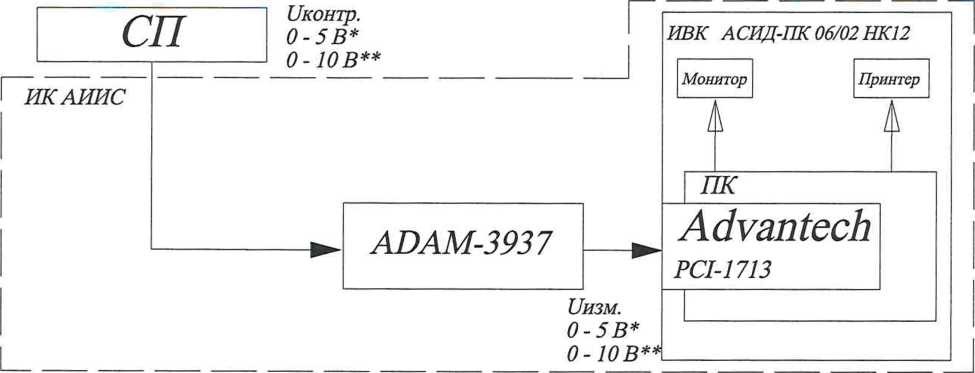

Рисунок 5 - Схема определения MX ЭЧ ИК давления жидкости и газа при поэлементном способе

10.3.2 Подготовить АИИС к определению MX ЭЧ ИК в соответствии с разделом 6.2 МП.

В окне «Корректировка базы данных метрологии» программы «Метрология» для каждого поверяемого ИК установить значения в соответствии с таблицей 8 раздела 9.2 МП.

10.3.3 Включить питание СП (калибратора электрических сигналов), подготовить его к работе в режиме воспроизведения напряжения постоянного тока в диапазоне от 0 до 30 В и приступить к проверки работоспособности поверяемого ИК.

10.4 Проверка работоспособности (опробование) ЭЧ ИК давления жидкости и газа

10.4.1 Проверку работоспособности ЭЧ ИК выполнять в соответствии с разделом 6.3 МП.

Примечание - Здесь и в разделе 10.5 НЗ в КТ устанавливать по таблице 10 в единицах измерений напряжения электрического тока - В, соответствующего в этих КТ значениям измеряемой величины - давлению в кгс/см² или мм рт.ст.

аблица 10

Наименование ИК (измеряемого параметра)	Номинальные значения давления в КТ в единицах измерений величины давления, кгс/см² или мм рт. ст	Номинальные значения давления в КТ в единицах измерения носителя параметра, В
Разряжение газа Параметр: Рг КР	-0,30; -0,25;-0,20; -0,15; -0,10; 0,00; 0,10; 0,15; 0,20; 0,25; 0,30	-5 (-10)**;-4 (-8); -3 (-6); -2 (-4); -1 (-2); 0; 1 (2); 2 (4); 3 (6); 4 (8); 5 (10)
Избыточное давление газа Параметры: Рв ГТ/ГСО; Рв ГС/ГСР-Н; Рв ГС/ГСР-В	0,00; 0,05; 0,10; 0,15; 0,20; 0,25	0; 1 (2); 2 (4); 3(6); 4 (8); 5 (10))
Избыточное давление жидкости и газа Параметр: Р вх. ГН	0,0; 0,4; 0,8; 1,2; 1,6	0,00; 1,25 (2,50); 2,50 (5,00); 3,75 (7,25); 5 (10)
Избыточное давление жидкости и газа Параметры: Рт вх; Рм.п. КТ; Рг.п. КТ; Рв ЭЖЕКТ; Рт вых. ННД	0,0; 1,0; 2,0; 3,0; 4,0	0,00; 1,25 (2,50); 2,50 (5,00); 3,75 (7,25); 5 (10)
Избыточное давление жидкости и газа Параметры: Рм вх.; Рт вх. НВД; Рм ВС для МА или Pm-см ТС для МП; Рм вых. ПН; Рв вх. РПВ; Рв вых. РПВ; Рм вх.ФЛ; Рм вых. ФЛ; Р6-1; Р6-2; Р6-3; Р6-4; Р*6-5	0,0; 1,5; 3,0; 4,5; 6,0	0,00; 1,25 (2,50); 2,50 (5,00); 3,75 (7,25); 5 (10)
Избыточное давление газа Параметры: Рв об. ВНА; Р*2; Р2 ст.	0,0; 2,0; 4,0; 6,0; 8,0; 10,0	0; 1 (2); 2 (4); 3(6); 4 (8); 5 (10)
Избыточное давление жидкости Параметр: Рт ФР ТС	0,0; 5,0; 10,0; 15,0; 20,0; 25,0	0; 1 (2); 2 (4); 3(6); 4 (8); 5 (10)

Продолжение таблицы 10

Избыточное давление жидкости Параметр: Рм вх. КТ	0,0; 8,0; 16,0; 24,0; 32,0; 40,0	0; 1 (2); 2 (4) 3 (6); 4 (8); 5 (10)
Избыточное давление жидкости Параметр: Р ИКМ	0,0; 15,0; 30,0; 45,0; 60,0	0,00; 1,25 (2,50); 2,50 (5,00); 3,75 (7,25); 5 (10)
Избыточное давление жидкости Параметры: Рт ФР; Рм ФН; Р ГАФ; Р вых. ГН; Рв кл. ВНА	0,0; 20,0; 40,0; 60,0; 80,0; 100,0	0; 1 (2); 2 (4); 3(6); 4 (8); 5 (10)
Избыточное давление жидкости и газа Параметры: Рм ФШ1; Рм ФШ2; РвАК-150; Рв вых. АК-150	0,0; 40,0; 80,0; 120,0; 140,0; 160,0	0; 1 (2); 2 (4); 3(6); 4 (8); 5 (10)
Абсолютное давление газа Параметр: Рвак. ВНА	100;300;500; 700; 900	0,00; 1,25 (2,50); 2,50 (5,00); 3,75 (7,25); 5 (10)
Абсолютное давление воздуха Параметр: Ph	700; 725; 750; 775; 800; 825; 840	(0,000; 1,786; 3,571; 5,357; 7,143; 8,929; 10,000)

**) значения напряжения постоянного электрического тока для ПП с диапазоном электрического сигнала от 0 до 5 В и в скобках от 0 до 10 В.

10.4.2 В случае положительных результатов проверки работоспособности приступить к измерениям по ЭЧ ИК. В противном случае установить и устранить причины несоответствия и повторить проверку работоспособности ЭЧ ИК.

10.5 Выполнение измерений по ЭЧ ИК давления жидкости и газа Измерения по ЭЧ ИК выполнить в соответствии с разделом 6.4 МП.
10.6 Оценка стабильности MX ЭЧ ИК давления жидкости и газа

10.6.1 Работы по оценке стабильности MX ЭЧ ИК выполнить в соответ

ствии с разделом 6.5 МП. Для ЭЧ ИК определить максимальную погрешность max Для ЭЧ ИК определить максимальную погрешность

шах у . По разделу 10.8 МП определить (рассчитать) максимальную сум-

марную погрешность ИК шах у _{ик ДИ} по двум измерительным компонентам, ПП иЭЧ ИК.

10.6.2 MX ЭЧ ИК давления жидкости и газа признаются стабильными на протяжении установленного интервала между поверками, если значение максимальной суммарной погрешности шах-р^ , полученное по пункту 10.6.1, находится в нормированных пределах допускаемой погрешности по таблице Б.З приложения Б.

10.7 Определение MX ЭЧ ИК и оценка MX ИК давления жидкости и газа

10.7.1 Работы по определению MX ЭЧ ИК выполнить в соответствии с разделом 6.7 МП. Определение MX ЭЧ ИК выполнить с расчётом новой ИФП -«Обработка результатов с градуировкой». Для ЭЧ ИК определить максимальную погрешность max у _{ик ди} . Получить распечатку определения MX ЭЧ ИК по форме приложения В.
10.7.2 По разделу 10.8 МП определить (рассчитать) максимальную суммарную погрешность ИК max у _{ик ДИ} по двум измерительным компонентам, 1111 иЭЧИК.
10.7.3 ПК давления жидкости и газа по результатам определения MX признаются годными по назначению, если значение максимальной погрешности шах у_{ик ди} , полученное по пункту 10.7.2 находится в нормированных пределах допускаемой погрешности по таблице Б.З приложения Б. В противном случае ПК бракуется и направляется в ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
10.7.4 По результатам определения MX ИК оформить протокол по форме приложения Д с приложениями по форме приложения В.

10.8 Определение (расчёт) максимальной погрешности ИК давления жидкости и газа

Максимальную погрешность ИК давления жидкости и газа определить по следующему расчётному соотношению

max у тгг_Л = ± (шах у _пт. + шах у _ПТД / ик_ДИ ⁴ 7 пп_ДИ 7 эчик_ДИ'

где шах y_{uk ди} - максимальная погрешность ИК, приведенная в % к ДИИК;

max у _ди - максимальная погрешность 1111, приведенная в % к ДИ ИК по пункту 18.2.2;

max у _ди - максимальная погрешность электрической части ИК, приведенная в % к ДИ ИК по пункту 18.7.1.

11 ОПРЕДЕЛЕНИЕ И ОЦЕНКА MX ИК ТЕМПЕРАТУРЫ ГАЗА С ПП ТЕРМОЭЛЕКТРИЧЕСКОГО ТИПА
- 11.1 Внешний осмотр
  - 11.1.1 Выбрать ИК для поверки и выполнить внешний осмотр в соответствии с разделом 6.1 МП.
- 11.2 Определение MX ПП термоэлектрического типа с НСХ ХА(К).
  - 11.2.1 Отсоединить штепсельный разъем кабеля подключения ЭЧ поверяемого ИК к 1111. Снять 1111 с крепления, провести внешний осмотр на отсутствие видимых повреждений, упаковать в транспортировочную тару и отправить в службу главного метролога для определения MX.
  - 11.2.2 Определить MX ПП.
    - 11.2.2.1 Собрать схему определения MX рабочего 1111 (ТП) в соответствии с рисунком 6 для чего ПП, MX которого определяются, вместе с СП (1111O(S) эталон 2 разряда) установить в испытательное оборудование (печь) и подготовить его к работе в соответствии с эксплуатационной документацией. Выходы с эталонного и рабочего 1111 подключить к входу СП (калибратора электрических сигналов).

*) - зесь указана НСХ ППО (S) по ГОСТ Р 8.585. **) - здесь указана НСХ ТХА(К) по ГОСТ Р 8.585.

Рисунок 6 - Схема определения MX ПП с НСХ ТХА(К)

11.2.2.2 Поочередно нагреть рабочую зону печи до температур, соответствующих НЗ в КТ. Для определения MX 1111 в КТ устанавливать следующие НЗ температуры в °C: 300,400, 500,600, 700, 800 и 900. Температуру нагрева рабочей зоны печи устанавливать и контролировать по значениям ТЭДС в мВ на выходе ПП ППО (S).
11.2.2.3 В каждой КТ измерить значение ТЭДС в мВ на выходе рабочего 1111. Результаты измерений сравнить со значениями ТЭДС по ГОСТ Р 8.585. Измеренные в КТ значения ТЭДС в мВ на выходе термопары ТСЗ не должны выходить за пределы допускаемого отклонения более чем на ±0,16 мВ. В противном случае рабочий 1111 бракуется и подлежит замене на годный.

11.3 Подготовка системы и ПО к определению MX ЭЧ ИК температуры с 1111 термоэлектрического типа
- 11.3.1 Собрать схему определения MX ЭЧ ИК в соответствии с рисунком 7 , для чего вместо отсоединенного 1111 к штепсельному разъему на кабеле подключения 1111 к электрической части ИК подключить СП (калибратор электрических сигналов).

*) здесь указана НСХ ТХА(К) по ГОСТ Р 8.585.

Рисунок 7 - Схема определения MX ЭЧ ИК температуры с 1111 термоэлектрического типа

11.3.2 Подготовить АПИС к определению MX ЭЧ ИК в соответствии с разделом 6.2 МП.

В окне «Корректировка базы данных метрологии» программы «Метрология» для каждого поверяемого ИК установить значения в соответствии с таблицей 11.

Таблица 11

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВПДИИК

Количество КТ на ДИ ИК, и

Номинальные значения температуры в К_Т> х_к

Температура газа

Параметры: t6-l; t6-2; t6-3; t6-4

°C

100

600

100;200;300;

400; 500;600

Температура газа

Параметр: 1г ТС

900

100; 200; 400;

600;800;900

11.3.3 Включить питание СП (калибратора электрических сигналов), подготовить его к работе в режиме воспроизведения напряжения постоянного току от минус 10 до 110 мВ. Рядом с калибратором (в месте перехода соединительного кабеля калибратора на компенсационные провода ИК) установить и закрепить термометр ТЛ-4 для измерений температуры «холодного спая» (ХС).

Приступить к проверке работоспособности электрической части поверяемого ИК.

11.4 Проверка работоспособности (опробование) ЭЧ ИК температуры с ПП термоэлектрического типа
- 11.4.1 Проверку работоспособности ЭЧ ИК выполнять в соответствии с разделом 6.3 МП.

Примечание - Здесь и в разделе 11.5 НЗ в КТ устанавливать по таблице Е. 1 приложения Е в единицах измерений напряжения постоянного электрического тока - мВ, соответствующего в этих КТ значениям измеряемой величины - температуре в °C, взятой по таблице 11.

11.4.2 В случае положительных результатов проверки работоспособности приступить к измерениям по ЭЧ ИК. В противном случае установить и устранить причины несоответствия и повторить проверку работоспособности ЭЧ ИК.

11.5 Выполнение измерений по ЭЧ ИК температуры с 1111 термоэлектрического типа

Измерения по ЭЧ ИК выполнить в соответствии с разделом 6.4 МП.

11.6 Оценка стабильности MX ЭЧ ИК температуры с ПП термоэлектрического типа
- 11.6.1 Работы по оценке стабильности MX ЭЧ ИК выполнить в соответ

ствии с разделом 6.5 МП. Для ЭЧ ИК определить максимальную погрешность шах у _{эч ик} По разделу 11.8 МП о пределить (рассчитать) максимальную сум

марную погрешность ИК шах^ _ди по двум измерительным компонентам, ПП иЭЧ ИК.

11.6.2 MX ЭЧ ИК температуры с 1111 термоэлектрического типа признаются стабильными на протяжении установленного интервала между поверками, если значение максимальной суммарной погрешности таху^ , полученное по пункту 11.6.1, находится в нормированных пределах допускаемой погрешности по таблице Б.4 приложения Б.

11.7 Определение MX ЭЧ ИК и оценка MX ИК температуры с 1111 термоэлектрического типа
- 11.7.1 Работы по определению MX ЭЧ ИК выполнять в соответствии с разделом 6.7 МП. Определение MX ЭЧ ИК выполнить с расчётом новой ИФП -«Обработка результатов с градуировкой». Для ЭЧ ИК определить максимальную погрешность max _ик . Получить распечатку определения MX ЭЧ ИК по форме приложения В.
- 11.7.2 По разделу 11.8 МП определить (рассчитать) максимальную суммарную погрешность ИК таху_г^_ _ди по двум измерительным компонентам, 1111 иЭЧ ИК.
- 11.7.3 ИК температуры с 1111 термоэлектрического типа по результатам определения MX признаются годными по назначению, если значение максимальной погрешности max _ди , полученное по пункту 11.7.2, находится в нормированных пределах допускаемой погрешности по таблице Б.4 приложения Б. В противном случае ИК бракуется и направляется в ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
- 11.7.4 По результатам определения MX ИК оформить протокол по форме приложения Д с приложениями по форме приложения В.
11.8 Определение (расчёт) максимальной погрешности ИК температуры с 1111 термоэлектрического типа
- 11.8.1 Определить максимальную погрешность 1111.
  - 11.8.1.1 Определить максимальную абсолютную погрешность 1111 в пределах ДИ поверяемого ИК.

шах Аг = ± 0,004^_я/шпп ’ ^впди

где max А/ - максимальная абсолютная погрешность 1111 в °C в пределах

ДИИК;

t — ВП ДИ ИК температуры в °C по таблице 10 пункта 11.3.2.

впди

11.8.2 Определить максимальную погрешность ПП, приведённую к ДИ поверяемого ИК.

тахАЛ™ 1/чгкп/

шах у = ±--------. 100%

/ пп ДИ / _ /

^ьвпди ¹НПДИ

где max у _nn - максимальная погрешность ПП, приведенная в % к ДИ

ИК;

maxkt_nn-в °C по пункту 11.8.1.1;

^,_7Г7ГТ„ и t — значения НП ДИ ИК и ВП ДИ ИК, соответственно, тем-

пературы в °C по таблице 10 пункта 11.3.2.

11.8.3 Определить максимальную погрешность всего ИК

шах у _ПТА = ± (шах у _тттл + шах у _ТТТД

где max у_{ик ди} - максимальная погрешность ИК, приведенная в % к

ДИИК;

max у _{nn ди} - максимальная погрешность ПП, приведенная в % к ДИ ИК по пункту 11.8.1.1;

max у _{эч ик} - максимальная погрешность ЭЧ ИК, приведенная в % к ДИ

ИК по пункту 11.7.1.

12 ОПРЕДЕЛЕНИЕ И ОЦЕНКА MX ИК ТЕМПЕРАТУРЫ ЖИДКОСТИ И ГАЗА С ПП ТЕРМОРЕЗИСТИВНОГО ТИПА
- 12.1 Внешний осмотр
  - 12.1.1 Выбрать ИК для поверки и выполнить внешний осмотр в соответствии с разделом 6.1 МП.
- 12.2 Определение MX 1111 терморезистивного типа с НСХ П100 (Wioo=l,391)no ГОСТ 6651
  - 12.2.1 Отсоединить штепсельный разъем кабеля подключения ЭЧ поверяемого ИК к 1111. Снять 1111 с крепления, произвести внешний осмотр на отсутствие видимых повреждений, упаковать в транспортировочную тару и отправить в службу главного метролога для определения MX.
  - 12.2.2 Определить MX 1111.
    - 12.2.2.1 Собрать схему определения MX рабочего 1111 (ТС) в соответствии с рисунком 8 для чего 1111, метрологические характеристики которого определяются, вместе с СП (ТЛ-4) установить в испытательное оборудование (термостат водяной ТВП-6) и подготовить его к работе в соответствии с эксплуатационной документацией. Выход с рабочего 1111 подключить к входу калибратора электрических сигналов СА-71.

*) - здесь указана НСХ П100 (Wioo=l,391) по ГОСТ 6651.

Рисунок 8 - Схема определения MX ТС с НСХ П100

12.2.2.2 Установить в рабочей зоне термостата температуру, равную значению 10 °C. Значение температуры контролировать по термометру ТЛ-4 с диапазоном измерений от 0 °C до 55 °C. Измерить значение сопротивления в Ом на выходе рабочего ПП.

Допускаемое отклонение значения сопротивления в Ом на выходе рабочего ПП должно находиться в пределах ±0,15 Ом относительно номинального значения по ГОСТ 6651.

12.2.2.3 Установить в рабочей зоне термостата температуру, равную значению 90 °C. Значение температуры контролировать по термометру ТЛ-4 с диапазоном измерений от 50 °C до 105 °C. Измерить значение сопротивления в Ом на выходе рабочего 1111.

Допускаемое отклонение значения сопротивления в Ом на выходе рабочего 1111 должно находиться в пределах ±0,28 Ом относительно номинального значения по ГОСТ 6651.

12.2.2.4 Если измеренное по пунктам 12.2.2.2 и 12.2.2.3 сопротивление превышает пределы допускаемого отклонения от номинального значения по ГОСТ 6651 1111 бракуется и подлежит замене на годное.

12.3 Подготовка системы и ПО к определению MX ЭЧ ПК температуры с 1111 терморезистивного типа
- 12.3.1 Собрать схему определения MX ИК в соответствии с рисунком 9, для чего вместо отсоединенного 1111 к штепсельному разъему на кабеле подключения 1111 к ЭЧ ИК подключить СП (калибратор электрических сигналов).

*) здесь указана НСХ П100 (Wioo = 1,391) по ГОСТ 6651.

Рисунок 9 - Схема определения MX ЭЧ ИК температуры с 1111 терморезистивного типа

12.3.2 Подготовить АИИС к определению MX ЭЧ ИК в соответствии с разделом 6.2 МП.

В окне «Корректировка базы данных метрологии» программы «Метрология» для каждого поверяемого ИК установить значения в соответствии с таблицей 12.

Таблица 12

Наименование ИК (измеряемого параметра)	Размерность	НП ДИ ИК	ВП ДИ ИК	Количество КТ на ДИ ИК, п	Номинальные значения температуры в КТ, х₁к
Температура воздуха Параметры: th; th-1; th-2; th-3		-50	50	11	- 50, - 40, - 30, -20,- 10, 0, 10, 20,30, 40, 50
Температура жидкости (топлива) Параметр: 1т ТПР	°C	-50	50	11	- 50, - 40, - 30, -20,- 10, 0, 10, 20,30, 40, 50
Температура жидкости (масла) Параметры: tMex.; tMGbix.; tM ЗАК; te. с. ГН; tM коне; tM бак		0	150	6	20, 40, 60, 80, 100, 120

12.3.3 Включить питание СП (калибратора электрических сигналов), подготовить его к работе в режиме воспроизведения сопротивления постоянному току от 0 до 400 Ом и приступить к проверке работоспособности поверяемого ИК.

12.4 Проверка работоспособности (опробование) ЭЧ ИК температуры с ПП терморезистивного типа
- 12.4.1 Проверку работоспособности ЭЧ ИК выполнять в соответствии с разделом 6.3 МП.

Примечание - Здесь и в разделе 12.5 НЗ в КТ устанавливать по таблице Ж. 1 приложения Ж. 1 в единицах измерений сопротивления - Ом, соответствующего в этих КТ значениям измеряемой величины - температуре в °C, взятой по таблице 12.

12.4.2 В случае положительных результатов проверки работоспособности приступить к измерениям по ЭЧ ИК. В противном случае установить и устранить причины несоответствия и повторить проверку работоспособности ЭЧ ИК.

12.5 Выполнение измерений по ЭЧ ИК температуры с ПП терморезистивного типа

Измерения по ЭЧ ИК выполнить в соответствии с разделом 6.4 МП.

12.6 Оценка стабильности MX ЭЧ ИК температуры с 1111 терморезистивного типа
- 12.6.1 Работы по оценке стабильности MX ЭЧ ИК выполнить в соответствии с разделом 6.5 МП. Для ЭЧ ИК определить максимальную погрешность шах^ _ди По разделу 12.8 МП определить (рассчитать) максимальную суммарную погрешность ИК тах^ по двум измерительным компонентам, ПП иЭЧ ИК.
- 12.6.2 MX ЭЧ ИК температуры с ПП терморезистивного типа признаются стабильными, если значение максимальной суммарной погрешности шах^ _ди, полученное по пункту 12.6.1, находится в нормированных пределах допускаемой погрешности по таблице Б.5 приложения Б.
12.7 Определение MX ЭЧ ИК и оценка MX ИК температуры с 1111 терморезистивного типа
- 12.7.1 Работы по определению MX ЭЧ ИК выполнять в соответствии с разделом 6.7 МП. Определение MX ЭЧ ИК выполнить с расчётом новой ИФП -«Обработка результатов с градуировкой». Для ЭЧ ИК определить максимальную погрешность max у _{ик ди} . Получить распечатку определения MX ЭЧ ИК по форме приложения В.
- 12.7.2 По разделу 12.8 МП определить (рассчитать) максимальную суммарную погрешность ИК тах^ _ди по двум измерительным компонентам, ПП иЭЧ ИК.
- 12.7.3 ИК температуры с 1111 терморезистивного типа по результатам определения MX признаются годными по назначению в пределах установленного поверочного интервала, если значение максимальной погрешности max у _ди , полученное по пункту 12.7.2, находится в нормированных пределах допускаемой погрешности по таблице Б.5 приложения Б. В противном случае ИК бракуется и направляется в ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
- 12.7.4 По результатам определения MX ИК оформить протокол по форме приложения Д с приложениями по форме приложения В.
12.8 Определение (расчёт) максимальной погрешности ИК температуры с 1111 терморезистивного типа
- 12.8.1 Определить максимальную погрешность 1111.
  - 12.8.1.1 Определить максимальную абсолютную погрешность ПП в пределах ДИ поверяемого ИК.

Для отрицательных значений температур максимальную абсолютную погрешность определить по следующему расчетному соотношению тахД/ = ±(О,ЗО + 6,О.1О“³г_яяда) пп

где Дг - максимальная абсолютная погрешность ПП в °C в пределах ДИ ИК;

/нпди ~ Д^ ИК температуры (по абсолютной величине) в °C по таблице И пункта 12.3.2.

Для нуля и положительных значений температур максимальную абсолютную погрешность определить по следующему расчетному соотношению шах Д/ = ± (0,3 0 + 4,5.10“³1:_впди)

где At - максимальная абсолютная погрешность 1111 в °C в пределах ДИ ИК;

^впди ~ ВП ДИ ИК температуры в °C по таблице 11 пункта 12.3.2.

12.8.2 Определить максимальную погрешность ПП, приведённую к ДИ поверяемого ИК.

max

/ пп_ДИ

тахД/„„

^1:впди ~ ^Z НПДИ

.100%

где шах у „„ _др} - максимальная погрешность ПП, приведенная в % к ДИ ИК;

тахД^-в°С по пункту 12.8.1.1;

нпди ^и ^впди ~ ^{значения} НП ДИ ИК и ВП ДИ ИК, соответственно, температуры в °C по таблице 11 пункта 12.3.2;

12.8.3 Определить максимальную погрешность всего ИК

ШаХ у ГТТЛ ^{= ±} (^maX V ПТЛ ^{+ таХ} 7

/ ик_ДИ ⁴ / пп_ДИ Г эчик_ДИ'

где max j; _ди - максимальная погрешность ИК, приведенная в % к ДИИК;

maxy_{nn ди} - максимальная погрешность ПП, приведенная в % к ДИ ИК по пункту 12.8.1.1;

шахр^^ - максимальная погрешность электрической части ИК, приведенная в % к ДИ ИК по пункту 12.7.1.

13 ОПРЕДЕЛЕНИЕ И ОЦЕНКА MX ИК УСКОРЕНИЯ КОЛЕБАНИЙ (ВИБРАЦИИ) ТВЁРДЫХ ТЕЛ

13.1 Внешний осмотр

13.1.1 Выбрать ИК для поверки и выполнить внешний осмотр в соответствии с разделом 6.1 МП.

13.2 Подготовка системы и ПО к определению MX ИК ускорения колебаний (вибрации) твёрдых тел

13.2.1 Собрать схему определения MX ИК в соответствии с рисунком 10.

Рисунок 10 - Схема определения MX ИК ускорения колебаний (вибрации) твёрдых тел

13.2.2 Подготовить АНИС к определению MX ИК в соответствии с разделом 6.2 МП.

В окне «Корректировка базы данных метрологии» для поверяемого ИК вибрации установить значения в соответствии с таблицей 13.

аблица 13

Наименование ИК (измеряемого параметра)

Размерность

НИ ДИ ИК

ВП ДИ ИК

Количество КТ на ДИ

ИК,

Номинальные значения вибрации (виброускорения) в КТ, ^Хк

Ускорение колебаний (вибрации) Параметры: Kg ПОlp; KgnO4e; Kg ПО8в; Kg ЗФК1р; Kg ЗФК4в; Kg ЗФК8в; Kg КТ А

О я з

ею

0,1

0,1; 2; 3; 4

Ускорение колебания (вибрации) Параметры: ^ДС.

0,1

0,1; 2; 4; 6; 8; 9

Включить питание СП (калибратора электрических сигналов), подготовить его к работе в режиме воспроизведения ускорения колебаний (вибрации) от 0,01 до 10 g и приступить к проверке работоспособности поверяемого ИК.

13.3 Проверка работоспособности (опробование) ИК ускорения колебаний (вибрации) твёрдых тел

13.3.1 Проверку работоспособности ИК выполнить в соответствии с разделом 6.3 МП.

Примечание - Здесь и в разделе 13.4 НЗ в КТ устанавливать по таблице 13 раздела 13.2 в единицах измерений величины - ускорения колебания (вибрации) в g (мм/с²).

13.3.2 В случае положительных результатов проверки работоспособности приступить к измерениям по ИК. В противном случае установить и устранить причины несоответствия и повторить проверку работоспособности ИК.

13.4 Выполнение измерений по ИК ускорения колебаний (вибрации) твёрдых тел

Измерения по ИК выполнить в соответствии с разделом 6.4 МП.

13.5 Оценка стабильности MX ИК ускорения колебаний (вибрации) твёрдых тел

13.5.1 Работы по оценке стабильности MX ИК выполнить в соответствии с разделом 6.5 МП. Определить максимальную погрешность ИК шах^ _ди.
13.5.2 MX ИК ускорения колебаний (вибрации) твёрдых тел признаются стабильными на протяжении установленного интервала между поверками, если значение максимальной погрешности шах^ _ди , полученное по пункту 13.5.1, находится в нормированных пределах допускаемой погрешности по таблице Б.6 приложения Б.

13.6 Определение и оценка MX ИК ускорения колебаний (вибрации) твёрдых тел

13.6.1 Работы по определению MX ИК выполнять в соответствии с разделом 6.6 МП. Определение MX ИК выполнить с расчётом новой ИФП - «Обработка результатов с градуировкой». Определить максимальную погрешность ИК шах у _ди. Получить распечатку определения MX ЭЧ ИК по форме приложения В.
13.6.2 ИК ускорения колебаний (вибрации) твёрдых тел по результатам определения MX признаются годными по назначению, если значение максимальной погрешности шахр^ _ди , полученное по пункту 13.6.1 находится в нормированных пределах допускаемой погрешности по таблице 6 приложения Б. В противном случае ИК бракуется и направляется в ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
13.6.3 По результатам определения MX ИК оформить протокол по форме приложения Г и приложить распечатку определения MX ЭЧ ИК по форме приложения В

14 ОПРЕДЕЛЕНИЕ И ОЦЕНКА MX ИК ПЛОСКОГО УГЛА С ПП

СЕЛЬСИННОГО ТИПА

14Л Внешний осмотр

14Д .1 Выбрать ИК для поверки и выполнить внешний осмотр в соответствии с разделом 6.1 МП.

14.2 Подготовка системы и ПО к поверке ИК плоского угла с 1111 сельсинного типа

14.2.1 Собрать схему определения MX ИК в соответствии с рисунком 11.

Рисунок 11 - Схема определения MX ИК плоского угла с 1111 сельсинного типа

Схему определения MX ИК выполнять в следующей последовательности:

- закрепить сельсин-датчика ДС-5 неподвижно на станине приспособления № 6360-0324;
- подключить выход сельсин-датчика к ЭЧ ИК;
- включить питание сельсин-датчика ДС-5, сельсин-приемника УПЭС-5 и БСС-3-5;
- вращая вал ротора сельсин-датчика ДС-5 установить стрелку по шкале сельсин-приемника УПЭС-5 в положение «О’».
- установить и закрепить СП (оптический квадрант) на поворотной платформе приспособления № 6360-0324;
- вращая рукой и с помощью винта точной настройки установить поворотный лимб квадранта в положение, соответствующее значению по шкале угла «О’».
- вращая регулировочные винты опоры станины и поворотную платформу приспособления установить оптический квадрант в горизонтальное положение. Контроль горизонтальности выполнить по поперечному и продольному уровням квадранта. Отклонений воздушного пузырька от центра шкалы по поперечному уровню не допускается, точность установки по продольному уровню допускается ± 1 деление по шкале уровней.
- стопорным винтом закрепить поворотную платформу приспособления № 6360-0324 от вращения относительно станины;

- соединить с помощью соединительной муфты приспособления вал поворотной платформы приспособления № 6360-0324 с валом сельсин-датчика Де-S.

Внимание! После соединения муфтой валов поворотной платформы и сельсин-датчика необходимо повторно проверить горизонтальность положения оптического квадранта, закрепленного на поворотной платформе и положение стрелки сельсин-приемника. Если после соединения валов муфтой произошло отклонение горизонтальности оптического квадранта или показание сельсин-приемника УПЭС-5 стало не равно «0°», необходимо отсоединить муфту и повторить работы по первоначальной настойке оптического квадранта и сельсин-датчика.

14.2.2 Подготовить АПИС к определению MX ИК в соответствии с разделом 6.2 МП.

В окне «Корректировка базы данных метрологии» для поверяемого ИК плоского угла с 1111 сельсинного типа значения в соответствии с таблицей 14.

аблица 14

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВП ДИ ИК

Количество

КТ на ДИ ИК, п

Номинальные значения

° пл. угла в КТ,

^Хк

Положение рычага управления двигателем (РУД)

Параметр: УПЭС

° пл. угла

110

0, 10, 20,30, 40,

50, 60, 70, 80, 90,

100,110

После выполнения подготовки БД по метрологии закрыть окно «Корректировка базы данных метрологии», выйти в главное окно программы «Метрология» и приступить к проверке работоспособности поверяемого ИК.

14.3 Проверка работоспособности (опробование) ИК плоского угла с 1111 сельсинного типа

14.3.1 Проверку работоспособности ИК выполнять в соответствии с разделом 6.3 МП.

Примечание - Здесь и в разделе 14.4 НЗ в КТ устанавливать по таблице 14 раздела 14.2 в единицах измерений величины - ° плоского угла.

14.3.2 В случае положительных результатов проверки работоспособности приступить к измерениям по ИК. В противном случае установить и устранить причины несоответствия и повторить проверку работоспособности ИК.

14.4 Выполнение измерений по ИК плоского угла с ПП сельсинного типа Измерения по ИК выполнять в соответствии с разделом 6.4 МП.
14.5 Оценка стабильности MX ИК плоского угла с ПП сельсинного типа

14.5.1 Работы по оценке стабильности MX ИК выполнять в соответствии с разделом 6.5 МП. Определить максимальную погрешность ИК шаху^ .
14.5.2 MX ИК плоского угла с 1111 сельсинного типа признаются стабильными на протяжении установленного интервала между поверками, если значение максимальной погрешности тах^_{мк ди} , полученное по пункту 14.5.1, находится в нормированных пределах допускаемой погрешности по таблице Б.7 приложения Б.

14.6 Определение и оценка MX ИК плоского угла с ПП сельсинного типа

14.6.1 Работы по определению MX ИК выполнять в соответствии с разделом 6.5 МП. Определение MX ИК выполнить с расчётом новой ИФП - «Обработка результатов с градуировкой». Определить максимальную погрешность ИК ^тах/\к ди ' Получить распечатку определения MX ЭЧИК по форме приложения В.
14.6.2 ИК плоского угла с 1111 сельсинного типа по результатам определения MX признаются годными по назначению, если значение максимальной погрешности шах у_{ик ди} , полученное по пункту 14.6.1 не превышает нормированных пределов допускаемой погрешности по таблице Б.7 приложения Б. В противном случае ИК бракуется и направляется в ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
14.6.3 По результатам определения MX ИК оформить протокол по форме приложения Г и приложить распечатку определения MX ЭЧ ИК по форме приложения В.

14.7 Подготовка, определение работоспособности и градуировка ИК плоского угла с ПП сельсинного типа при предустановленном ПП ДС-5 на двигателе

14.7.1 Подготовка к градуировке.

Работы выполнять в следующей последовательности:

- смонтировать на стенд двигатель с предустановленным ПП ДС-5;
- подключить к ПП ДС-5 штатный кабель ИК плоского угла с 1111 сельсинного типа. Схема градуировки ИК плоского угла с 1111 сельсинного типа при предустановленном 1111 должна соответствовать рисунку 12.

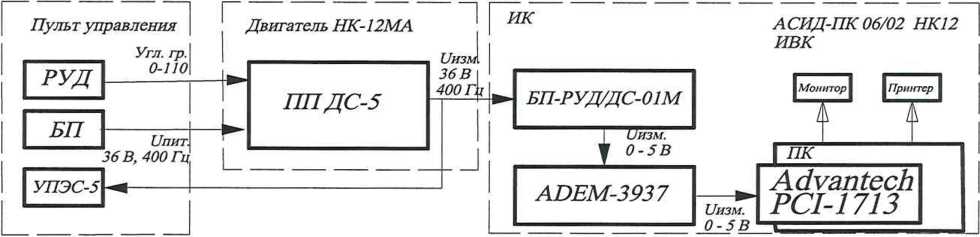

Рисунок 12 - Схема градуировки ИК плоского угла с ПП сельсинного типа

14.7.2 Проверка работоспособности ИК.

Работы по проверке работоспособности ИК выполнить последовательно в соответствии с разделом 14.3 МП. Значения в КТ устанавливать рычагом управления двигателем (РУД) по шкале сельсин-приемника УПЭС-5.

14.7.3 Выполнение измерений по ИК.

Измерения по ИК выполнить по разделу 14.4 МП. Значения в КТ устанавливать рычагом управления двигателем (РУД) по шкале сельсин-приемника УПЭС-5.

14.7.4 Определение MX ИК выполнять по разделу 14.6 МП.

15.1 Внешний осмотр

15.1.1 Выбрать ИК для поверки и выполнить внешний осмотр в соответствии с разделом 6.1 МП.

15.2 Подготовка системы и ПО к поверке ИК плоского угла с ПП потенциометрического типа

15.2.1 Собрать схему поверки ИК в соответствии с рисунком 13 (12).

Рисунок 13 - Схема определения ИК плоского угла с ПП потенциометрического типа

Работы выполнить в следующей последовательности:

- закрепить неподвижно корпус потенциометрического датчика УПРТ-2 на станине приспособления № 6360-0324;
- подключить электрический выход датчика УПРТ-2 к ИК с помощью проводного кабеля УПРТ к входу ИК;
- включить питание потенциометрического датчика УПРТ-2 и приемника УПРТ-2
- вращая вал ротора потенциометрического датчика УПРТ-2 установить стрелку по шкале приемника УПРТ-2 в положение «0°»;
- установить в горизонтальное положение и закрепить на поворотной платформе приспособления СП (оптический квадрант) аналогично описанию работ указанных в пункте 14.2.1 МП;

15.2.2 Подготовить АЛИС к определению MX ИК в соответствии с разделом 6.2 МП.

В окне «Корректировка базы данных метрологии» для поверяемого ИК плоского угла с 1111 потенциометрического типа значения в соответствии с таблицей 15.

аблица 15

Наименование ИК (измеряемого параметра)

НП ДИ

ИК

ВПДИ ИК

Количество КТ на ДИ ИК, п

Номинальные

значения

° пл. угла в КТ, х

Положение рычага управления двигателем (РУД)

Параметр: УПРТ1

0,0; 10,0; 20,0; 30

Наименование ИК (измеряемого параметра)

НП ДИ ИК

вида ИК

Количество КТ на ДИ ИК, п

Номинальные значения ⁰ пл. угла в КТ, х

Положение рычага управления двигателем (РУД)

Параметр: УПРТ2

30,0; 40,0; 50,0; 60,0;

70,0; 80,0

Положение рычага управления двигателем (РУД) Параметр: УПРТЗ

по

80,0; 90,0; 100,0; 110,0

15.2.3 Выполнить проверку работоспособности, оценку стабильности MX и определение и оценку по разделам 14.4, 14.5 и 14.6 МП, соответственно.
15.2.4 ИК плоского угла с ПП потенциометрического типа по результатам определения MX признаются стабильными и годными по назначению, если значение максимальной погрешности шаху^ , полученное по пункту 15.2.3 не превышает нормированных пределов допускаемой погрешности по таблице Б.8 приложения Б. В противном случае ИК бракуется и направляется в ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

15.2.4 По результатам определения MX ИК оформить протокол по форме приложения Г и приложить распечатку определения MX ЭЧ ИК по форме приложения В.

15.3 Подготовка, определение работоспособности и градуировка ИК плоского угла с 1111 потенциометрического типа при предустановленном 1111 УПРТ-2 на двигателе

15.3.1 Подготовка к градуировке.

Работы выполнять в следующей последовательности:

- смонтировать на стенд двигатель с предустановленным 1111 УПРТ-2;
- подключить к 1111 УПРТ-2 штатный кабель ИК угловых положений РУД с ПП потенциометрического типа. Схема градуировки ИК плоского угла с ПП потенциометрического типа с предустановленным 1111 должна соответствовать рисунку 14 (13).

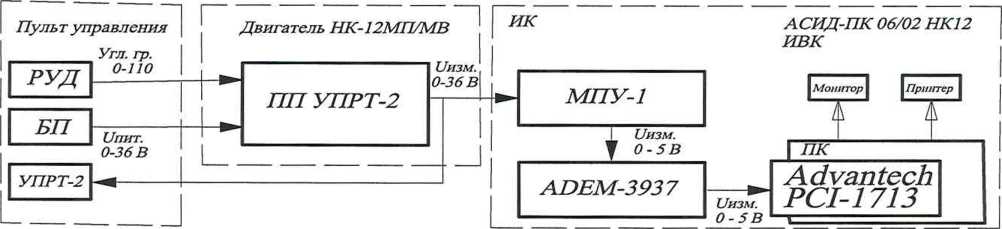

Рисунок 14 - Схема градуировки ИК плоского угла с 1111 потенциометрического типа

15.3.2 Выполнить проверку работоспособности, определение и оценку MX в соответствии с пунктом 15.2.3. Оценку стабильности MX ИК не выполнять. Значения в КТ устанавливать рычагом управления двигателем (РУД) по шкале указателя УПРТ-2.

16.1 Внешний осмотр

16.1.1 Выбрать ИК для поверки и выполнить внешний осмотр в соответствии с разделом 6.1 МП.

16.2 Определение MX измерительных компонентов в составе ИК силы, напряжения и частоты переменного электрического тока

16.2.1 Отсоединить от прибора измерения показателей электрической энергии РМ130 PLUS кабели связи с интерфейсной платой PCI-1612 по RS-протоколу и датчиками тока LA 305-S/SP1 (3 шт.).
16.2.2 Демонтировать прибор РМ130 PLUS и датчики LA 305-S/SP1 (3 шт.), упаковать в транспортировочную тару и отправить в службу главного метролога для определения MX. MX прибора РМ130 PLUS определить в соответствии с методикой поверки МП 58210-14. MX датчиков LA 305-S/SP1 определить в соответствии с методикой поверки МП 57086-14.

16.3 Оценка MX ИК силы, напряжения и частоты переменного электрического тока

ИК силы, напряжения и частоты переменного электрического тока признаются годными к применению по назначению и их MX не превышают нормированных пределов допускаемой погрешности по таблицам Б.9 и Б. 10 приложения Б, если MX измерительных компонентов (прибора РМ130 PLUS и датчиков LA 305-S/SP1) при определении по разделу 16.2 МП находится в нормированных пределах допускаемой погрешности, указанной в паспорте на каждый измерительный компонент.

В противном случае, измерительный компонент, не прошедший поверку подлежит ремонту или замене на годный.

16.4 Проверка работоспособности ИК силы, напряжения и частоты переменного электрического тока

16.4.1 Смонтировать прибор РМ130 PLUS и датчики LA 305-S/SP1 (3 шт.) на штатные места, подсоединить кабели связи прибора РМ130 PLUS с интерфейсной платой PCI-1612 по RS-протоколу и датчиками LA 305-S/SP1.
16.4.2 Выполнить проверку работоспособности ИК в следующей последовательности (выполняется при установленном на стенде двигателе с генераторами серии ГТ):

- включить питание АЛИС, загрузить операционную систему и запустить штатную программу «Стенд 2» для испытания серийного двигателя НК-12МА или НК-12МП/МВ;
- на технологической операции испытания при выполнении загрузки генераторов проконтролировать значения силы, напряжения, и частоты переменного электрического тока вырабатываемого генераторами по показаниям измерительного прибора РМ130 PLUS и монитору ИВК. ИК напряжения, силы и частоты переменного трехфазного тока признаются работоспособными, если разность измеренных значений по прибору и монитору ИВК ИИС равна «0» (ноль).

17.1 Внешний осмотр

17.1.1 Выбрать ИК для поверки и выполнить внешний осмотр в соответствии с разделом 6.1 МП.

17.2 Подготовка системы и ПО к определению MX ИК напряжения постоянного электрического тока

17.2.1 Отсоединить источник напряжения постоянного тока (генератор, аккумуляторную батарею и т. д.) от ИК.
17.2.2 Собрать схему поверки ИК в соответствии с рисунком 15 (13), для чего вместо отсоединенного источника напряжения постоянного тока к клеммам 1111 (датчика) напряжения CV 3-100/SP подключить СП (калибратор электрических сигналов).

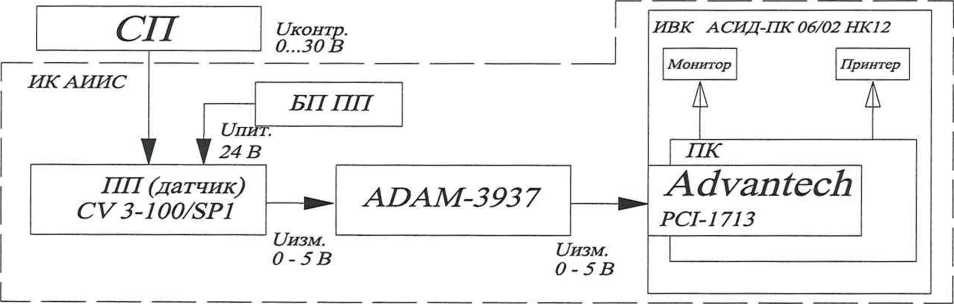

Рисунок 15 - Схема определения MX ИК напряжения постоянного электрического тока

17.2.2 Подготовить АЛИС к определению MX ИК в соответствии с разделом 6.2 МП.

В окне «Корректировка базы данных метрологии» программы «Метрология» для каждого поверяемого ИК установить значения в соответствии с таблицей 16.

аблица 16

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВП ДИ ИК

Количество

КТ на ДИ ИК, п

Номинальные значения напряжения постоянного тока в КТ,

Напряжение постоянного электрического тока

Параметры: UГС18-В; U ГС18-Н.

0; 10; 20; 25; 30

17.2.3 Включить питание СП (калибратора электрических сигналов) и подготовить его к работе в режиме воспроизведения напряжения постоянного тока в диапазоне от 0 до 30 В. Приступить к проверки работоспособности поверяемого ик.

17.3 Проверка работоспособности (опробование) ИК напряжения постоянного электрического тока

17.3.1 Проверку работоспособности ИК выполнять в соответствии с разделом 6.3 МП.

Примечание - Здесь и в разделе 17.4 НЗ в КТ устанавливать по таблице 16 раздела 17.2 МП в единицах измерений величины - напряжения постоянного электрического тока в В.

17.3.2 В случае положительных результатов проверки работоспособности приступить к измерениям по ИК. В противном случае установить и устранить причины несоответствия и повторить проверку работоспособности ИК.

17.4 Выполнение измерений по ИК напряжения постоянного электрического тока

Измерения по ИК выполнять в соответствии с разделом 6.4 МП.

17.5 Оценка стабильности MX ИК напряжения постоянного электрического тока

17.5.1 Работы по оценке стабильности MX ИК выполнять в соответствии с разделом 6.5 МП. Определить максимальную погрешность ИК max ?_ик .
17.5.2 MX ИК напряжения постоянного электрического тока признаются стабильными на протяжении установленного интервала между поверками, если значение максимальной погрешности шах у_{ик ди} , полученное по пункту 17.5.1, находится в нормированных пределах допускаемой погрешности по таблице 11 приложения Б.

17.6 Определение и оценка MX ИК напряжения постоянного электрического тока

17.6.1 Работы по определению MX ИК выполнять в соответствии с разделом 6.7. Определение MX ИК выполнить с расчётом новой ИФП - «Обработка результатов с градуировкой». Определить максимальную погрешность ИК шах^^_ . Получить распечатку определения MX ЭЧ ИК по форме приложения В.
17.6.2 ИК напряжения постоянного электрического тока по результатам определения MX признаются годными по назначению, если значение максимальной погрешности таху^ _ди , полученное по пункту 17.6.1 находится в нормированных пределах допускаемой погрешности по таблице Б. 11 приложения Б. В противном случае ИК бракуется и направляется в ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
17.6.3 По результатам определения MX ИК оформить протокол по форме приложения Г и приложить распечатку определения MX ЭЧ ИК по форме приложения В.

18.1 Внешний осмотр

18.1.1 Выбрать ИК для поверки и выполнить внешний осмотр в соответствии с разделом 6.1 МП.

18.2 Определение MX ПП (датчиков тока) типа LTC 1000-SF/SP21 иЬА 25-NP/SP44

18.2.1 Отсоединить кабель подключения ЭЧ поверяемого ИК к 1111 (датчику тока). Снять 1111 с крепления, упаковать в транспортировочную тару и отправить в службу главного метролога для определения MX.
18.2.2 MX ПП (датчики тока LTC 1000-SF/SP21 и LA 25-NP/SP44) определить в соответствии с методикой поверки МП 57086-14.
18.2.3 ПП признается годным к применению по назначению в составе поверяемого ИК силы постоянного электрического тока, если его погрешность определенная по пункту 18.2.2 находится в нормированных пределах допускаемой погрешности, указанной в паспорте на 1111 (датчик тока). В противном случае 1111 бракуется и направляется на ремонт или подлежит замене на годный.

18.3 Подготовка системы и ПО к определению MX ЭЧ ИК силы постоянного электрического тока

18.3.1 Собрать схему определения MX ЭЧ ИК в соответствии с рисунком 16 (14), для чего вместо отсоединенного ПП к штепсельному разъему на кабеле подключения 1111 к ЭЧ ИК подключить СП (калибратор электрических сигналов).

Рисунок 15 - Схема определения MX ЭЧ ИК силы постоянного электрического тока

18.3.2 Подготовить АЛИС к определению MX ЭЧ ИК в соответствии с разделом 6.2 МП.

В окне «Корректировка базы данных метрологии» программы «Метрология» для каждого поверяемого ИК установить значения в соответствии с таблицей 17.

аблица 17

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВП ДИ ИК

Количество

КТ на

ДИИК,

Номинальные значения силы постоянного тока в КТ, ^хк

Сила постоянного электрического тока Параметры: I ГС 18-В; IГС 18-Н

кА

1,5

0; 300; 600;

900;1200; 1500

Сила постоянного электрического тока

Параметр: 1в ГТ120/60

0; 2; 4; 6; 8; 10

18.3.3 Включить питание СП и подготовить его к работе в режиме воспроизведения напряжения постоянного тока от 0 до 30 В. Приступить к проверки работоспособности поверяемого ПК.

18.4 Проверка работоспособности (опробование) ЭЧ ПК силы постоянного электрического тока

18.4.1 Проверку работоспособности ЭЧ ПК выполнять в соответствии с разделом 6.3 МП.

Примечание - Здесь и в разделе 18.5 НЗ в КТ устанавливать по таблицам 18 и 19 в единицах измерений напряжения электрического тока - В, соответствующего в этих КТ значениям измеряемой величины - силе постоянного электрического тока в кА или А.

аблица 17

Наименование ИК (измеряемого параметра)

Сила постоянного тока

Параметры: 1 ГС 18-В; I ГС 18-Н

Номинальные значения силы постоянного тока в
КТ ДИ1			ИК, кА
0	0,3	0,6	0,9	1,2	1,5
Номинальные значения напряжения постоянного тока, соответствующие номинальным значениям
силы постоянного тока в КТ ДИ ИК,					В
0	0,42	0,84	1,26	1,68	2,1

Таблица 18

Наименование ИК (измеряемого параметра)	Номинальные значения силы постоянного тока в КТ ДИ ИК, А
	0	2	4	6	8	10
	Номинальные значения напряжения посто. тока, соответствующие номинальным знач силы постоянного тока в КТ ДИ ИК,					янного [ениям В
Сила постоянного тока Параметр: 1еГТ120/60.	0	1,95	3,9	5,85	7,8	9,75

18.4.2 В случае положительных результатов проверки работоспособности приступить к измерениям по ЭЧ ИК. В противном случае установить и устранить причины несоответствия и повторить проверку работоспособности ЭЧ ИК.

18.5 Выполнение измерений по ЭЧ ИК силы постоянного электрического тока

Измерения по ЭЧ ИК выполнить в соответствии с разделом 6.4 МП.

18.6 Оценка стабильности MX ЭЧ ИК силы постоянного электрического тока

18.6.1 Работы по оценке стабильности MX ЭЧ ИК выполнить в соответствии с разделом 6.5 МП. Для ЭЧ ИК определить максимальную погрешность таху_{э1{ ди} По разделу 18.8 МП определить (рассчитать) максимальную суммарную погрешность ИК шах^ по двум измерительным компонентам, ПП иЭЧ ИК.
18.6.2 MX ЭЧ ИК силы постоянного электрического тока признаются стабильными на протяжении установленного интервала между поверками, если значение максимальной погрешности тах^ , полученное по пункту 18.6.1, находится в нормированных пределах допускаемой погрешности по таблице Б. 12 приложения Б.

18.7 Определение MX ЭЧ ИК и оценка MX ИК силы постоянного электрического тока

18.7.1 Работы по определению MX ЭЧ ИК выполнить в соответствии с раз

делом 6.7 МП. Определение MX ЭЧ ИК выполнить с расчётом новой ИФП -«Обработка результатов с градуировкой». Для ЭЧ ИК определить максимальную погрешность max у _ди . Получить распечатку определения MX ЭЧ ИК по

форме приложения В.

18.7.2 По разделу 18.8 МП определить (рассчитать) максимальную суммарную погрешность ИК шах^ по двум измерительным компонентам, ПП иЭЧ ИК.
18.7.3 ИК силы постоянного электрического тока по результатам опреде

ления MX признаются годными по назначению, если значение максимальной погрешности max ^7^ , полученное по пункту 18.7.2 находится в нормиро

ванных пределах допускаемой погрешности по таблице Б. 12 приложения Б. В противном случае ИК бракуется и направляется в ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

18.7.4 По результатам определения MX ИК оформить протокол по форме приложения Д с приложениями по форме приложения В.

18.8 Определение (расчёт) максимальной погрешности ИК силы постоянного электрического тока

Максимальную погрешность ИК силы постоянного электрического тока определить по следующему расчётному соотношению

шах у = ± (max у + max у „.Д

/ ик_ДИ ^v / пп_ДИ / эчик_ДИ'

где max у _{ик ди} - максимальная погрешность ИК, приведенная в % к ДИИК;

шах у _ди - максимальная погрешность ПП, приведенная в % к ДИ ИК по пункту 18.2.2;

таху_эч - максимальная погрешность электрической части ИК, приведенная в % к ДИ ИК по пункту 18.7.1.

19 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ОПРЕДЕЛЕНИЯ MX АИИС (ПОВЕРКИ)

19.1 Результаты поверки занести в Протоколы (приложения Г и Д).
19.2 При удовлетворительных результатах поверки, оформить Свидетельство о поверке.

АИИС считается прошедшей поверку с положительными результатами при выполнении следующих требований:

- АИИС функционирует нормально, неисправности и дефекты, препятствующие выполнению операций по определению MX ИК (поверки) и последующей эксплуатации, отсутствуют;
- основные технические характеристики АИИС соответствуют РЭ и другим нормативным документам;

19.3 При отрицательных результатах поверки применение АИИС запрещается и оформляется извещение о непригодности с указанием причин.

Приложение А

Программа измерений (перечень) параметров двигателей НК-12МА, НК-12МВиНК-12МП

(Справочное)

	"аблица А. 1 - Программа измерений параметров	двигателей НК-12МА
№ п.п	Наименование параметра	Условное обозначение	Размерность измеряемой величины (параметра)
1	Частота вращения ротора изделия	Ntk	об\мин
2	Частота вращения заднего воздушного винта	N3.b.	об\мин
3	Частота вращения переднего воздушного винта	Nn.B.	об\мин
4	Объемный расход топлива	G т	л\час
5	Прокачка масла через изделие на номинальном режиме пр tM.BX.= 70...80 °C	Q м	л\мин
6	Положение рычага управления изделием на режимах	УПЭС	о
7	Температура газов за турбиной изделия (1 точка)	t6-l	°C
8	Температура газов за турбиной изделия (2 точка)	t6-2	°C
9	Температура газов за турбиной изделия (3 точка)	t6-3	°C
10	Температура газов за турбиной изделия (4 точка)	t6-4	°C
И	Температура воздуха на входе в изделие при проверке запаса ГДУ(1 точка)	th-1	°C
12	Температура воздуха на входе в изделие при проверке запаса Г ДУ (2 точка)	th-2	°C
13	Температура воздуха на входе в изделие при проверке запаса ГДУ (3 точка)	th-3	°C
14	Температура воздуха на входе в изделие (замер в КТА)	th	°C
15	Температура масла на входе в изделие	tM BX.	°C
16	Температура масла на выходе из изделия	tM вых.	°C
17	Температура топлива на входе в изделие	tT ТПР	°C
18	Температура масла в баке консервации	tM МБК	°C
19	Температура масла в стендовой маслосистеме при ее закольцовке	tM 3AK	°C
20	Температура загрузочной жидкости в системе загрузки гидронасоса	tr.c. TH	°C
21	Температура масла в баке	tM МБ	°C
22	Давление топлива на входе в изделие	Pt bx.	кгс/см²
23	Давление воздуха за заслонкой РПВ	Pb вых. РПВ	кгс/см²
24	Полное давление воздуха на входе в ВС (перед заслонкой РПВ) при запуске от ТА-6	Рв вх. РПВ	кгс/см²
25	Давление масла в системе смазки ВС	Рм ВС	кгс/см²
26	Давление топлива перед рабочими форсунками	Pt ФР	кгс/см²

№ п.п	Наименование параметра	Условное обозначение	Размерность измеряемой величины (параметра)
27	Давление топлива перед насосом высокого давления (за фильтром 12ТФ15)	Рт вх. НВД	кгс/см²
28	Давление топлива за насосом низкого давления (перед фильтром 12ТФ15)	Рт вых. ННД	кгс/см²
29	Давление масла в нагнетающей магистрали изделия на всех режимах	Рм вх.	кгс/см²
30	Давление масла перед фильтром	Рм вх. ФЛ	кгс/см²
31	Давление масла за фильтром	Рм вых. ФЛ	кгс/см²
32	Давление масла в канале фиксатора шага 1	Рм ФШ1	кгс/см²
33	Давление масла в канале фиксатора шага 2	Рм ФШ2	кгс/см²
34	Давление масла, нагнетаемого в картер турбины (тоннель вала)	Рм вх. КТ	кгс/см²
35	Давление масла в ИКМ (измерителе крутящего момента)	РИКМ	кгс/см²
36	Давление в газовой полости картера турбины	Рг.п. КТ	кгс/см²
37	Давление в масляной полости картера турбины	Рм.п. КТ	кгс/см²
38	Разрежение в картере редуктора	Рг КР	кгс/см²
39	Давление воздуха в системе обогрева ВНА	Рв об. ВНА	кгс/см²
40	Давление воздуха за клапаном эжектора	Рв ЭЖЕКТ	кгс/см²
41	Полное давление воздуха за компрессором при проверке запаса ГДУ	Р*2	кгс/см²
42	Статическое давление воздуха за компрессором	Р2 ст.	кгс/см²
43	Давление загрузочной жидкости на входе в гидронасос	Р вх. ГН	кгс/см²
44	Давление загрузочной жидкости на выходе из гидронасоса	Р вых. ГН	кгс/см²
45	Давление масла за стендовым подкачивающим насосом	Рм вых. ПН	кгс/см²
46	Давление масла за стендовым флюгерным насосом	Рм ФН	кгс/см²
47	Полное давление газа за турбиной (1 точка)	Р*6-1	кгс/см²
48	Полное давление газа за турбиной (2 точка)	Р*6-2	кгс/см²
49	Полное давление газа за турбиной (3 точка)	Р*6-3	кгс/см²
50	Полное давление газа за турбиной (4 точка)	Р*6-4	кгс/см²
51	Полное давление газа за турбиной (5 точка)	Р*6-5	кгс/см²
52	Давление (абсолютное), поддерживаемое вакуум-насосом при проверке ВНА	Рвак. ВНА	мм рт. ст.
53	Атмосферное давление воздуха	Рн	мм рт. ст.
54	Давление воздуха (полное) продува ГТ120Пч6А	Рв ГТ/ГСО	кгс/см²
55	Давление гидросмеси аварийного флюгирования	РГАФ	кгс/см²

№ п.п	Наименование параметра	Условное обозначение	Размерность измеряемой величины (параметра)
56	Виброперегрузка по ПО (4-ая винтовая гармоника)	Kg ПО4в	g (мм/с²)
57	Виброперегрузка по ПО (8-ая винтовая гармоника)	Kg ПО8в	g (мм/с²)
58	Виброперегрузка по ПО (1-ая роторная гармоника)	Kg ПО1р	g (мм/с²)
59	Виброперегрузка по ЗФК (4-ая винтовая гармоника)	Kg ЗФК4в	g (мм/с²)
60	Виброперегрузка по ЗФК (8-ая винтовая гармоника)	Kg ЗФК8в	g (мм/с²)
61	Виброперегрузка по ЗФК (1-ая роторная гармоника)	Kg ЗФК1р	g (мм/с²)
62	Виброперегрузка по КТА (1-ая роторная гармоника)	Kg КТА	g (мм/с²)
63	Виброперегрузка ДС	KgflC	g (мм/с²)
64	Линейные напряжения первой фазы генератора ГТ120Пч6	U1TT120/60	В
65	Линейные напряжения второй фазы генератора ГТ120Пч6	и2ГТ120/60	В
66	Линейные напряжения третьей фазы генератора ГТ120Пч6	U3TT120/60	В
67	Сила тока первой фазы генератора ГТ120Пч6	11ГТ120/60	кА
68	Сила тока второй фазы генератора ГТ120Пч6	12ГТ120/60	кА
69	Сила тока третьей фазы генератора ГТ120Пч6	13ГТ120/60	кА
70	Сила тока в цепи возбуждения генератора ГТ120Пч6	1вГТ120/60	А
71	Частота переменного напряжения генератора ГТ120Пч6	F ГТ/ГСО	Гц

Таблица А.2 - Программа измерений параметров двигателей НК-12МП/МВ

№ п.п	Наименование параметра	Условное обозначение	Размерность измеряемой величины (параметра)
1	Частота вращения ротора изделия	Ntk	об\мин
2	Частота вращения заднего воздушного винта	N3.b.	об\мин
3	Частота вращения ТС	NTC	об\мин
4	Объемный расход топлива	Gt	л\час
5	Прокачка масла через изделие на номинальном режиме при tM вх.= 70...80 С	Qm	л\мин
6	Положение рычага управления двигателя на режимах	УПРТ1	° пл. угла
7	Положение рычага управления двигателя на режимах	УПРТ2	° пл. угла
8	Положение рычага управления двигателя на режимах	УПРТЗ	° пл. угла
9	Температура газов за турбиной изделия (1 точка)	t6-l	°C
10	Температура газов за турбиной изделия (2 точка)	t6-2	°C
И	Температура газов за турбиной изделия (3 точка)	t6-3	°C
12	Температура газов за турбиной изделия (4 точка)	t6-4	°C
13	Температура газов за турбиной ТС	tr TC	°C
14	Температура воздуха на входе в изделие при проверке запаса ГДУ(1 точка)	th-1	°C
15	Температура воздуха на входе в изделие при проверке запаса ГДУ (2 точка)	th-2	°C
16	Температура воздуха на входе в изделие при проверке запаса ГДУ (3 точка)	th-3	°C
17	Температура воздуха на входе в изделие (замер в КТА)	th	°C
18	Температура масла на входе в изделие	tM BX.	°C
19	Температура масла на выходе из изделия	tM вых.	°C
20	Температура топлива на входе в изделие	tT ТПР	°C
21	Температура масла в баке консервации	tM МБК	°C
22	Температура масла в стендовой маслосистеме при ее закольцовке	tM 3AK	°C
23	Температура загрузочной жидкости в системе загрузки гидронасоса	tr.c. TH	°C
24	Температура масла в баке	tM МБ	°C
25	Давление топлива на входе в изделие	Pt bx.	кгс/см²
26	Давление топлива перед форсунками ТС	Pt ФР TC	кгс/см²
27	Давление топлива-смазки ТС на частоте вращения п гк=30000 об/мин	Pt-см TC	кгс/см²
27	Давление топлива перед рабочими форсунками	Рт ФР	кгс/см²

е в £	Наименование параметра	Условное обозначение	Размерность измеряемой величины (параметра)
29	Давление топлива перед насосом высокого давления (за фильтром 12ТФ15)	Рт вх. НВД	кгс/см²
30	Давление топлива за насосом низкого давления (перед фильтром 12ТФ15)	Рт вых. ННД	кгс/см²
31	Давление масла в нагнетающей магистрали изделия на всех режимах	Рм вх.	кгс/см²
32	Давление масла перед фильтром	Рм вх. ФЛ	кгс/см²
33	Давление масла за фильтром	Рм вых. ФЛ	кгс/см²
34	Давление масла, нагнетаемого в картер турбины (тоннель вала)	Рм вх. КТ	кгс/см²
35	Давление масла в ИКМ (измерителе крутящего момента)	РИКМ	кгс/см²
36	Давление в газовой полости картера турбины	Рг.п. КТ	кгс/см²
37	Давление в масляной полости картера турбины	Рм.п. КТ	кгс/см²
38	Разрежение в картере редуктора	Рг КР	кгс/см²
39	Давление воздуха в системе обогрева ВНА	Рв об. ВНА	кгс/см²
40	Давление воздуха за клапаном эжектора	Рв ЭЖЕКТ	кгс/см²
41	Полное давление воздуха за компрессором при проверке запаса ГДУ	Р*2	кгс/см²
42	Статическое давление воздуха за компрессором	Р2 ст.	кгс/см²
43	Давление загрузочной жидкости на входе в гидронасос	Р вх. ГН	кгс/см²
44	Давление загрузочной жидкости на выходе из гидронасоса	Р вых. ГН	кгс/см²
45	Давление воздуха в системе загрузки компрессора АК-150 МКВ	Р вых. АК-150	кгс/см²
46	Давление воздуха в баллоне АК-150	Рв АК-150	кгс/см²
47	Давление масла за стендовым подкачивающим насосом	Рм вых. ПН	кгс/см²
48	Давление масла за стендовым флюгерным насосом	Рм ФН	кгс/см²
49	Давление воздуха, подаваемого на открытие клапана обогрева ВНА	Рв кл. ВНА	кгс/см²
50	Полное давление газа за турбиной (1 точка)	Р*6-1	кгс/см²
51	Полное давление газа за турбиной (2 точка)	Р*6-2	кгс/см²
52	Полное давление газа за турбиной (3 точка)	Р*6-3	кгс/см²
53	Полное давление газа за турбиной (4 точка)	Р*6-4	кгс/см²
54	Полное давление газа за турбиной (5 точка)	Р*6-5	кгс/см²
55	Давление (абсолютное), поддерживаемое вакуум-насосом при проверке ВНА	Рвак. ВНА	мм рт. ст.
56	Атмосферное давление воздуха	Рн	мм рт. ст.

№ п.п	Наименование параметра	Условное обозначение	Размерность измеряемой величины (параметра)
57	Давление воздуха (полное) продува ГТбОПчбА или ГСО-ЗОУРС	Рв ГТ/ГСО	кгс/см²
58	Давление воздуха (полное) продува нижнего генератора ГС-18ММ или ГСР-18000	Рв ГС/ГСР-Н	кгс/см²
59	Давление воздуха (полное) продува верхнего генератора ГС-18ММ или ГСР-18000	Рв ГС/ГСР-В	кгс/см²
60	Давление гидросмеси аварийного флюгирования	РГАФ	кгс/см²
61	Виброперегрузка по ПО (4-я винтовая гармоника)	Kg ПО4в	g (мм/с²)
62	Виброперегрузка по ПО (8-я винтовая гармоника)	Kg ПО8в	g (мм/с²)
63	Виброперегрузка по ПО (1-я роторная гармоника)	Kg ПО1р	g (мм/с²)
64	Виброперегрузка по ЗФК (4-я винтовая гармоника)	Kg ЗФК4в	g (мм/с²)
65	Виброперегрузка по ЗФК (8-я винтовая гармоника)	Kg ЗФК8в	g (мм/с²)
66	Виброперегрузка по ЗФК (1-я роторная гармоника)	Kg ЗФК1р	g (мм/с²)
67	Виброперегрузка по КТА (1-я роторная гармоника)	Kg КТА	g (мм/с²)
68	Виброперегрузка ДС	KgflC	g (мм/с²)
69	Линейные напряжения первой фазы генератора ГТбОПчбА, ГСО-ЗОУРС	U1TT120/60	в
70	Линейные напряжения второй фазы генератора ГТбОПчбА, ГСО-ЗОУРС	U2 ГТ120/60	в
71	Линейные напряжения третьей фазы генератора ГТбОПчбА, ГСО-ЗОУРС	U3 ГТ120/60	в
72	Сила тока первой фазы генератора ГТбОПчбА или ГСО-ЗОУРС	11ГТ120/60	кА
73	Сила тока второй фазы генератора ГТбОПчбА или ГСО-ЗОУРС	12 ГТ120/60	кА
74	Сила тока третьей фазы генератора ГТбОПчбА, ГСО-ЗОУРС	13 ГТ120/60	кА
75	Сила тока в цепи возбуждения генератора ГТбОПчбА или ГСО-ЗОУРС	1в ГТ120/60	А
76	Напряжение в цепи загрузки верхнего генератора ГС-18ММ или ГСР-18000	UTC18-B	В
77	Сила тока в цепи загрузки верхнего генератора ГС-18ММ или ГСР-18000	1ГС18-В	кА
78	Напряжение в цепи загрузки нижнего генератора ГС-18ММ или ГСР-18000	UTC18-H	В
79	Сила тока в цепи загрузки нижнего генератора ГС-18ММ или ГСР-18000	1ГС18-Н	кА
80	Частота переменного напряжения генератора ГТбОПчбА или ГСО-ЗОУРС	F ГТ/ГСО	Гц

Приложение Б

MX типов ИК системы АСИД-ПК 06/02 НК 12

(Обязательное)

Таблица Б. 1 - ИК частоты вращения, количество 4

Наименование ИК (измеряемого параметра)

Диапазон измерений

Пределы допускаемой погрешности

Частота вращения, соответствующая частоте вращения роторов изделия в диапазоне от 800 до 10000 об/мин Параметры: Nyhk; Nn.e.; Из.в.

от 200 до 2500 Гц

±0,15 % от ВП (где ВП - верхний предел частоты вра

щения роторов)

Частота вращения, соответствующая частоте вращения ротора турбостартера в диапазоне от 5000 до 32000 об/мин

Параметр: N ТС

от 410 до 2625 Гц

Таблица Б.2 - ИК расхода жидкости, количество 2

Наименование ИК (измеряемого параметра)	Диапазон измерений	Пределы допускаемой погрешности
Расход топлива (керосина) Параметр: Gm	от 900 до 5800 л/ч (от 700* до 4700** кг/ч)	±0,7 %отНЗ**** (где НЗ - нормированное значение)
Расход (прокачка) масла Параметр: Qm	от 144 до 360 л/мин (от 120 до 300 кг/мин***)	±3,0% от ВП НЗ**** (где ВП НЗ - верхний предел НЗ)
) - при плотности топлива (керосина) 0,77 г/см³ ) - при плотности топлива (керосина) 0,81 г/см³ ) - при плотности масла 0,82 г/см³ **)- НЗ и ВП НЗ в соответствии с программами испытаний двигателей НК-12МА и НК-12МП/МВ

Таблица Б.З - ИК температуры газа с ПП термоэлектрического типа, количество 5

Наименование ИК (измеряемого параметра)

Диапазон измерений

Пределы допускаемой погрешности

Температура газа

Параметры: t6-l; t6-2; t6-3; t6-4

от 100 до 600 °C (от 373 до 873 К)

±1,0% приведённой к ДИ

Температура газа Параметр: tz ТС

от 100 до 900 °C (от 373 до 1173 К)

Таблица Б.4 - ИК температуры жидкости и газа с ПП терморезистивного типа, количество 11

Наименование ИК (измеряемого параметра)	Диапазон измерений	Пределы допускаемой погрешности
Температура воздуха Параметры: th; th-1; th-2; th-3	от 223 до 323 К (от -50 до +50 °C)	±1,0% приведённой к ДИ
Температура жидкости (топлива) Параметр: tm ТПР	от 223 до 323 К (от -50 до +50 °C)	±1,0% приведённой к ДИ
Температура жидкости (масла) Параметры: tM ex.; tM вых.; tM ЗАК; tz. с. ГН; tM МБК; tM МБ	от 273 до 423 К (от 0 до 150 °C)	±1,5% приведённой к ДИ

Наименование ИК (измеряемого параметра)	Диапазон измерений	Пределы допускаемой погрешности
Давление/разрежение газа Параметр: Рг КР	от -29,43 до +29,43 кПа (от -0,3 до +0,3 кгс/см²)	±0,5 % от ДИ (ДИ - диапазон измерений)
Избыточное давление газа Параметры: Рв ГТ/ГСО; Рв ГС/ГСР-Н; РвГС/ГСР-В	от 0 до 24,5 кПа (от 0 до 0,25 кгс/см²)
Избыточное давление жидкости и газа Параметр: Р вх. ГН	от 0 до 0,157 МПа (от 0 до 1,6 кгс/см²)
Избыточное давление жидкости и газа Параметры: Рт вх; Рм.п. КТ; Рг.п. КТ; Рв ЭЖЕКТ; Рт вых. ННД	от 0 до 0.392 МПа (от 0 до 4,0 кгс/см²)
Избыточное давление жидкости и газа Параметры: Рм вх.; Рт вх. НВД; Рм ВС для МА или Pm-см ТС для МП; Рм вых. ПН; Рв вх. РПВ; Рв вых. РПВ; Рм вх.ФЛ; Рм вых. ФЛ; Р6-1; Р6-2; Р6-3; Р6-4; Р*6-5	от 0 до 0,588 МПа (от 0 до 6,0 кгс/см²)
Избыточное давление газа Параметры: Рв об. ВНА; Р*2; Р2 ст	от 0 до 0,981 МПа (от 0 до 10,0 кгс/см²)
Избыточное давление жидкости Параметр: Рт ФР ТС	от 0 до 0,981 МПа (от 0 до 25,0 кгс/см²)
Избыточное давление жидкости Параметр: Рм вх. КТ	от 0 до 3,923 МПа (от 0 до 40,0 кгс/см²)
Избыточное давление жидкости Параметр: Р ИКМ	от 0 до 5,884 МПа (от 0 до 60,0 кгс/см²)
Избыточное давление жидкости Параметры: Рт ФР; Рм ФН; Р ГАФ; Р вых. ГН; Рв кл. ВНА	от 0 до 9,807 МПа (от 0 до 100,0 кгс/см²)
Избыточное давление жидкости и газа Параметры: Рм ФШ1; Рм ФШ2; Рв АК-150; Рв вых. АК-150	от Одо 15,691 МПа (от 0 до 160,0 кгс/см²)
Абсолютное давление газа. Параметр: Рвак. ВНА	от 93,33 до 111,99 кПа (от 100 до 900 мм рт. ст.)
Абсолютное давление воздуха Параметр: Ph	от 93,33 до 111,99 кПа (от 700 до 840 мм рт. ст.)	±0,15 % от ДИ

Таблица Б.6 - ИК ускорения колебаний (вибрации) твёрдых тел, количество 4

Наименование ИК (измеряемого параметра)

Диапазон измерений

Пределы допускаемой погрешности

Ускорение колебаний (вибрации) Параметры: Kg ПО1р; Kg ПО4в; Kg ПО8в; Kg ЗФК1р; К_ёЗФК4в; Kg ЗФК8в; Kg КТА

от 0,98 до 39,2 м/с²(от 0,1 до 4 g)

±10,0 % от ДИ

Ускорение колебаний (вибрации)

Параметр: ^ДС

от 0,98 до 98 м/с²(от 0,1 до 10 g)

Наименование ИК (измеряемого параметра)

Диапазон измерений

Пределы допускаемой погрешности

Положение рычага управления двигателем (РУД)

Параметр: УПЭС

от 0 до 110°

±0,9 % от ДИ

Таблица Б.8 - ИК плоского угла с ПП потенциометрического типа, количество 3

Наименование ИК (измеряемого параметра)	Диапазон измерений	Пределы допускаемой погрешности
Положение рычага управления двигателем (РУД) Параметр: УПРТ1	от 0 до 30°	±0,9 % от ДИ (где ДИ - полный диапазон измерении от 0 до 110°)
Положение рычага управления двигателем (РУД) Параметр: УПРТ2	от 30 до 80°
Положение рычага управления двигателем (РУД) Параметр: УПРТЗ	от 80 до 110°

Таблица Б.9 - ИК напряжения (количество 3) и частоты (количество 1) переменного электрического тока

Наименование ИК (измеряемого параметра)

Диапазон измерений

Пределы допускаемой погрешности

Напряжение переменного трёхфазного тока

Параметры: и1ГТ120/60; и2ГТ120/60; иЗГТ120/60

от 23 до 276 В

±0,2 % от НЗ (где НЗ - номиналь

ное значение

Un = 230 В)

Частота переменного трёхфазного тока Параметр: F ГТ/ГСО

от 320 до 480 Гц

±0,04 % от НЗ (где НЗ - номинальное значение Fn = 400 Гц)

Таблица Б. 10 - ИК силы переменного электрического тока, количество 3

Наименование ИК (измеряемого параметра)

Диапазон измерений

Пределы допускаемой погрешности

Сила переменного трёхфазного тока Параметры: 11ГТ120/60; 12ГТ120/60; 13ГТ120/60

от 0 до 800 А

±1,0% от НЗ (где НЗ - номиналь

ное значение

1рп = 500 А)

Таблица Б.11 - ИК напряжения постоянного электрического тока, количество 2

Наименование ИК (измеряемого параметра)	Диапазон измерений	Пределы допускаемой погрешности
Напряжение постоянного тока Параметры: UГС 18-В; иГС18-Н	от 0 до 30 В	±1,0% от ДИ

Наименование ИК (измеряемого параметра)

Диапазон измерений

Пределы допускаемой погрешности

Сила постоянного тока

Параметры: IГС 18-В; IГС 18-Н

от 0 до 1,5 кА

±2,0 % от ДИ

Сила постоянного тока

Параметр: 1в ГТ120/60

от 0 до 11,5 А

Приложение В Форма приложения к протоколу поверки ИК (Обязательное) Приложение №__к протоколу №__

поверки измерительных каналов системы информационно-измерительной автоматизированной

АСИД-ПК 06/02 НК12.

Определение MX ИК (ЭЧ ИК) _____. Дата поверки:_____. Средство поверки:__________

Вторичный преобразователь____________( канал №_____). Способ поверки

Таблица сбора данных

Номинальные значения параметра в КТ ДИ на входе в ИК, (мера)*	Расчетные значения пара метра в КТ ДИ на входе в ИК*	Измер. значения (цикл 1)*	Измер. значения (цикл 2)*	Измер. значения (цикл 3)*	Измер. значения (цикл 4)*	Измер. значения (цикл 5)*	Измер. значения (цикл 6)*	Измер. значения (цикл 7)*	Измер. значения (цикл 8)*	Измер. значения (цикл 9)*	Измер. значения (цикл 10)*

*) - в единицах измерения параметра. Метрологические характеристики ИК:

I. Функция преобразования (градуировочная характеристика) ИК -

номинальная /индивидуальная Степень аппроксимации (полином)

Коэффициенты полинома: АО =____, А1 =____, А2 =____, АЗ =____, А4 =

II. Погрешность ИК **:

Вариация____% , Случайная____% , Систематическая____% , Суммарная____%.

**) - в % от ДИ.

Поверитель: Представитель СГМетр:

Личная подпись__________(___ФИО ) Личная подпись_____________(__ФИО__)

Приложение Г

Форма Протокола комплектной поверки ПК

(Обязательное)

Протокол №__

комплектной поверки ПК___________________________________________

(тип) системы информационно-измерительной автоматизированной АСИД-ПК 06/02 НК12

I Дата поверки ИК «______»____________________201_года.
II Характеристика ИК

1 Количество ИК ____________________.
2 Диапазон измерения:

- в системе СИ от _____до________[ед. изм.],
- вне системы от _____до________[ед. изм.].

III Средства поверки

1 Тип ______________________ №

Аттестат испытаний/свидетельство поверки №____от «____»___________201

годен до «____»_________________201

IV Методика поверки ИК

АСИД-ПК.7512619.006.02 МП, глава №

V Условия поверки ИК

Параметры окружающей среды:

- температура
- атмосферное давление_________________мм рт.ст.,
- влажность ________________%.

VI Результаты поверки ИК

Таблица результатов определения погрешностей ИК

№ пп

Наименование ИК

Максимальная погрешности ИК (по результатам поверки),

ед. изм.

Нормированные пределы допускаемой погрешности ИК,

ед. изм.

VII Выводы____________________________________________________________
VIII Заключение_____________________________________________________________

Приложение к протоколу в количестве:__________№№_______________

Поверитель:

Личная подпись____________( ФИО )

Представитель СГМетр ПАО «ОДК-Кузнецов»:

Личная подпись____________( ФИО )

Приложение Д Форма Протокола поэлементной поверки ПК (Обязательное)

Протокол №__

поэлементной поверки ИК__________________________________________

(тип) системы информационно-измерительной автоматизированной АСИД-ПК 06/02 НК 12

I Дата поверки ИК «______»____________________201 года.
II Характеристика ИК

1 Количество ИК

2 Диапазон измерения:

- в системе СИ от _____до________[ед. изм.],
- вне системы от _____до________[ед. изм.].

3 Тип первичного преобразователя (ПП)

III Средства поверки

1 Тип ______________________ №

Аттестат испытаний/свидетельство поверки №____от «____»___________201

годен до «____»_________________201

IV Методика поверки ИК

АСИД-ПК.7512619.006.02 МП, глава №

V Условия поверки электрической части ИК

Параметры окружающей среды:

- температура
- атмосферное давление_________________мм рт.ст.,
- влажность ________________%.

VI Результаты поверки ИК

Таблица результатов определения погрешностей Р

[К

№

пп

Наименование ИК

Максимальная погрешности ПП (по паспортным данным),

ед. изм

Максимальная погрешности ИК (по результатам поверки),

ед. изм

Нормированные пределы допускаемой погрешности ИК,

ед. изм

VII Выводы ___________________________________________________________
VIII Заключение _____________________________________________________________

Приложение к протоколу в количестве:__________№№_______________

Поверитель:

Личная подпись____________( ФИО )

Представитель СГМетр ПАО «ОДК-Кузнецов»:

Личная подпись____________( ФИО )

Приложение Е

Номинальная статическая характеристика ХА(К) для 1111 по ГОСТ Р 8.585-2001

(Справочное)

Таблица Е.1 - Номинальное значение Э.Д.С. (в мВ), с учетом поправки на Э.Д.С. от температуры холодного спая (ХС),

соответствующее номинальным значениям температуры в КТ для 1111 термоэлектрического типа ТХА.

ТЭДС от тем-ры ХС, мВ	Тем-pa ХС, _____°C_____	Номинальные значения температуры в КТ, °C
		100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
		Номинальное значение" правки на Т					"ЭДС (мВ), соответствующее нормированным значениям температуры в КТ, с учетом по- i ЭДС от температуры ХС. Характеристика ХА(К) по ГОСТ Р 8.585-2001
		4,095	6,539	8,137	10,151	12,207	14,292	16,395	18,513	20,640	22,772	24,902	27,022	29,128	31,214	33,277	35,314	37,325	39,310	41,269
0,039	1	4,06	6,50	8,10	10,11	12,17	14,25	16,36	18,47	20,60	22,73	24,86	26,98	29,09	31,18	33,24	35,28	37,29	39,27	41,23
0,079	2	4,02	6,46	8,06	10,07	12,13	14,21	16,32	18,43	20,56	22,69	24,82	26,94	29,05	31,14	33,20	35,24	37,25	39,23	41,19
0,119	3	3,98	6,42	8,02	10,03	12,09	14,17	16,28	18,39	20,52	22,65	24,78	26,90	29,01	31,10	33,16	35,20	37,21	39,19	41,15
0,158	4	3,94	6,38	7,98	9,99	12,05	14,13	16,24	18,36	20,48	22,61	24,74	26,86	28,97	31,06	33,12	35,16	37,17	39,15	41,11
0,198	5	3,90	6,34	7,94	9,95	12,01	14,09	16,20	18,32	20,44	22,57	24,70	26,82	28,93	31,02	33,08	35,12	37,13	39,11	41,07
0,238	6	3,86	6,30	7,90	9,91	11,97	14,05	16,16	18,28	20,40	22,53	24,66	26,78	28,89	30,98	33,04	35,08	37,09	39,07	41,03
0,277	7	3,82	6,26	7,86	9,87	11,93	14,02	16,12	18,24	20,36	22,50	24,63	26,75	28,85	30,94	33,00	35,04	37,05	39,03	40,99
0,317	8	3,78	6,22	7,82	9,83	11,89	13,98	16,08	18,20	20,32	22,46	24,59	26,71	28,81	30,90	32,96	35,00	37,01	38,99	40,95
0,357	9	3,74	6,18	7,78	9,79	11,85	13,94	16,04	18,16	20,28	22,42	24,55	26,67	28,77	30,86	32,92	34,96	36,97	38,95	40,91
0,397	10	3,70	6,14	7,74	9,75	11,81	13,90	16,00	18,12	20,24	22,38	24,51	26,63	28,73	30,82	32,88	34,92	36,93	38,91	40,87
0,437	11	3,66	6,10	7,70	9,71	11,77	13,86	15,96	18,08	20,20	22,34	24,47	26,59	28,69	30,78	32,84	34,88	36,89	38,87	40,83
0,477	12	3,62	6,06	7,66	9,67	11,73	13,82	15,92	18,04	20,16	22,30	24,43	26,55	28,65	30,74	32,80	34,84	36,85	38,83	40,79
0,517	13	3,58	6,02	7,62	9,63	11,69	13,78	15,88	18,00	20,12	22,26	24,39	26,51	28,61	30,70	32,76	34,80	36,81	38,79	40,75
0,557	14	3,54	5,98	7,58	9,59	11,65	13,74	15,84	17,96	20,08	22,22	24,35	26,47	28,57	30,66	32,72	34,76	36,77	38,75	40,71
0,597	15	3,50	5,94	7,54	9,55	11,61	13,70	15,80	17,92	20,04	22,18	24,31	26,43	28,53	30,62	32,68	34,72	36,73	38,71	40,67
0,637	16	3,46	5,90	7,50	9,51	11,57	13,66	15,76	17,88	20,00	22,14	24,27	26,39	28,49	30,58	32,64	34,68	36,69	38,67	40,63
0,677	17	3,42	5,86	7,46	9,47	11,53	13,62	15,72	17,84	19,96	22,10	24,23	26,35	28,45	30,54	32,60	34,64	36,65	38,63	40,59
0,718	18	3,38	5,82	7,42	9,43	11,49	13,57	15,68	17,80	19,92	22,05	24,18	26,30	28,41	30,50	32,56	34,60	36,61	38,59	40,55
0,758	19	3,34	5,78	7,38	9,39	11,45	13,53	15,64	17,76	19,88	22,01	24,14	26,26	28,37	30,46	32,52	34,56	36,57	38,55	40,51

Продолжение таблицы Е. 1

ТЭДС от тем-ры ХС, мВ	Тем-pa ХС, °C	Номинальные значения температуры в КТ, °C I
		100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
		Номинальное значение" правки на Т					ГЭДС (мВ), соответствующее нормированным ЭДС от температуры ХС. Характеристика ХА							значениям температуры в КТ, с учетом по- (К) по ГОСТ Р 8.585-2001
0,798	20	3,30	5,74	7,34	9,35	11,41	13,49	15,60	17,72	19,84	21,97	24,10	26,22	28,33	30,42	32,48	34,52	36,53	38,51	40,47
0,838	21	3,26	5,70	7,30	9,31	11,37	13,45	15,56	17,68	19,80	21,93	24,06	26,18	28,29	30,38	32,44	34,48	36,49	38,47	40,43
0,879	22	3,22	5,66	7,26	9,27	11,33	13,41	15,52	17,63	19,76	21,89	24,02	26,14	28,25	30,34	32,40	34,44	36,45	38,43	40,39
0,919	23	3,18	5,62	7,22	9,23	11,29	13,37	15,48	17,59	19,72	21,85	23,98	26,10	28,21	30,30	32,36	34,40	36,41	38,39	40,35
0,960	24	3,14	5,58	7,18	9,19	11,25	13,33	15,44	17,55	19,68	21,81	23,94	26,06	28,17	30,25	32,32	34,35	36,37	38,35	40,31
1,000	25	3,10	5,54	7,14	9,15	11,21	13,29	15,40	17,51	19,64	21,77	23,90	26,02	28,13	30,21	32,28	34,31	36,33	38,31	40,27
1,041	26	3,05	5,50	7,10	9,11	11,17	13,25	15,35	17,47	19,60	21,73	23,86	25,98	28,09	30,17	32,24	34,27	36,28	38,27	40,23
1,081	27	3,01	5,46	7,06	9,07	11,13	13,21	15,31	17,43	19,56	21,69	23,82	25,94	28,05	30,13	32,20	34,23	36,24	38,23	40,19
1,122	28	2,97	5,42	7,02	9,03	11,09	13,17	15,27	17,39	19,52	21,65	23,78	25,90	28,01	30,09	32,16	34,19	36,20	38,19	40,15
1,162	29	2,93	5,38	6,98	8,99	11,05	13,13	15,23	17,35	19,48	21,61	23,74	25,86	27,97	30,05	32,12	34,15	36,16	38,15	40,11
1,203	30	2,89	5,34	6,93	8,95	11,00	13,09	15,19	17,31	19,44	21,57	23,70	25,82	27,93	30,01	32,07	34,11	36,12	38,11	40,07

Методика поверки АСИД-ПК.7512619.006.02 МП

Приложение Ж

Номинальная статическая характеристика ПП с НСХ П100 (Wt = 1,391) по ГОСТ 6551-2009

(Справочное)

аблица Ж. 1

°C	-50	-45	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10	15	20
Ом	79,98	82	84,01	86,02	88,03	90,03	92,03	94,03	96,02	98,01	100	101,98	103,96	105,94	107,92

°C	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95
Ом	109,89	111,86	113,83	115,79	117,75	119,71	121,66	123,61	125,56	127,51	129,45	131,39	133,32	135,26	137,19

°C	100	105	110	115	120	125	130	135	140	145	150	155	160
Ом	139,1	141,04	142,96	144,88	146,79	148,7	150,61	152,52	154,42	156,32	158,22	160,12	162,01

Техническая поддержка

Методика поверки «Система информационно-измерительная автоматизированная АСИД-ПК 06/02 НК12» (АСИД-ПК.7512619.006.02 МП)

Методика поверки

Система информационно-измерительная автоматизированная АСИД-ПК 06/02 НК12

АСИД-ПК.7512619.006.02 МП

ВНИИМ им. Д.И. Менделеева

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Методика поверки «Система информационно-измерительная автоматизированная АСИД-ПК 06/02 НК12» (АСИД-ПК.7512619.006.02 МП)

Методика поверки

Система информационно-измерительная автоматизированная АСИД-ПК 06/02 НК12

АСИД-ПК.7512619.006.02 МП

ВНИИМ им. Д.И. Менделеева

904 Кб 1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

904 Кб
1 файл
