Методика поверки «Приемники-синхронизаторы VCH-311» (ЯКУР.411145.005 МП)

УТВЕРЖДАЮ

Начальник ФГБУ «ГНМЦ» Минобороны России

______В.В. Швыдун

OG 2018 г.

Инструкция

Приемники-синхронизаторы VCH-311

Методика поверки

2018 г.

СОДЕРЖАНИЕ

Стр.

• 1 Введение

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

• 8 Оформление результатов поверки

• 1.1 Настоящая методика поверки (далее по тексту - «методика») устанавливает порядок проведения и оформления результатов поверки приемника-синхронизатора VCH-311 (в дальнейшем изложении - приемника) и устанавливает методику первичной и периодической поверки.

• 1.2 Интервал между поверками - 1 год.

2.1 При проведении поверки должны выполнятся операции, указанные в таблице 1. Таблица 1

• 3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, приведенные в таблице 2.

Таблица 2

• 3.2 При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей методики.

• 3.3 При поверке должны использоваться средства измерений утвержденных типов.

• 3.4 Используемые средства поверки должны быть поверены в соответствии с требованиями приказа Минпромторга России от 02.07.2015 № 1815 и иметь действующее свидетельство о поверке (знак поверки).

• 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «ПОТ Р М-016-2001. РД 153-34.0-03.150-00. Межотраслевыми Правилами по охране труда (Правила безопасности) при эксплуатации электроустановок». ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 12.2.091-2002 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

• 4.2 Любые подключения приборов проводить только при отключенном напряжении питания систем.

ВНИМАНИЕ! На открытых контактах клеммных колодок систем напряжение опасное для жизни - 220 В.

• 4.3 К поверке допускаются лица, изучившие руководство по эксплуатации (РЭ) на приемник, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

• 4.4 К поверке допускаются лица, освоившие работу с используемыми средствами поверки, изучившие настоящую МП и имеющие достаточную квалификацию.

• 4.5 Лица, участвующие в поверке приемника, должны проходить обучение и аттестацию по технике безопасности и производственной санитарии при работе в условиях её размещения.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C (К)                                        20 ± 5;

относительная влажность воздуха при температуре 25°С, %                         до 80;

атмосферное давление, мм рт. ст. (кПа)                         от 537 до 795 (от 70 до 106);

напряжение питания однофазной сети переменного тока при частоте

(50±1)Гц, В                                                                     (220±22).

• 6.1 При подготовке к поверке:

• - проверить наличие свидетельств (знаков поверки) о поверке средств поверки;

• - проверить целостность электрических цепей измерительных каналов;

• - подготовить приемник к работе в соответствии с руководством по эксплуатации ЯКУР.411145.005 РЭ;

• - перед началом поверки измерить и занести в протокол поверки условия окружающей среды (температура, влажность воздуха и атмосферное давление).

• 7.1 Внешний осмотр

  • 7.1.1 При внешнем осмотре проверить:

• - отсутствие механических повреждений;

исправность органов управления (четкость фиксации положения переключателей и кнопок);

• - отсутствие нарушений экранировки линий связи;

• - отсутствие обугливания изоляции на внешних токоведущих частях системы;

• - отсутствие неудовлетворительного крепления разъемов;

• - наличие товарного знака изготовителя и заводского номера приемника.

• 7.1.2   Результаты осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

• 7.2 Опробование

  • 7.2.1 При опробовании системы необходимо:

Подключить приемник к сети питания переменного тока напряжением (220 ± 22) В.

Включить приемник с помощью выключателя на задней панели и убедится, что индикаторы на передней панели находятся в следующем состоянии:

• - индикатор "СЕТЬ" - горит;

• - индикатор "1 PPS" - погашен;

• - индикатор "ОТКАЗ" - погашен;

• - индикатор "НОРМ" - погашен;

• - включен подсвет символьного дисплея интерактивной панели;

• - на дисплее вначале отображается сообщение о предприятии-изготовителе и версиях математического обеспечения процессоров, а затем - сообщение о прогреве встроенного опорного Rb-генератора. При прогреве прибора на символьном дисплее отображается сообщение "ПРОГРЕВ Rb".

Не более чем через 30 минут индикатор "1 PPS" начинает мигать, что свидетельствует о запуске приемного устройства.

После прогрева автоматически включается режим "СТАНДАРТ" и приемник переходит к определению погрешности по частоте встроенного опорного Rb-генератора.

• 7.2.2 Результаты опробования считать положительными, если после проведения коррекции частоты на переднем табло приемника зажигается индикатор "НОРМ", в противном случае приемник бракуется и направляется в ремонт.

• 7.3 Определение номинальных значений частот выходных сигналов

  • 7.3.1 Определение номинальных значений частот выходных сигналов провести с использованием частотомера электронно-счетного 43-63 работающего в режиме измерений частоты на соответствующих разъемах приемника, при этом на разъем "5 МГц" частотомера 43-63 подать сигнал от стандарта частоты и времени водородного 41-76А, а переключатель "ВНЕШН-ВНУТР" на задней панели частотомера 43-63 устанавливают в положение "ВНЕШН".

  • 7.3.2   Результаты поверки считать положительными, если измеренные по входу А частотомера 43-63 значения частот находятся в пределах (10 000 000 ± 1) Гц; (5 000 000 ± 1) Гц; (2 048 000 ± 1) Гц; (1,0000000 ± 0,0000001) Гц, в противном случае приемник бракуется и направляется в ремонт.

• 7.4 Определение относительной погрешности по частоте при работе приемника в режиме «СТАНДАРТ» (при отсутствии режима преднамеренного ухудшения характеристик навигационного сигнала стандартной точности в системах ГЛОНАСС/GPS)

Л f

• 7.4.1 Определение относительной погрешности по частоте — провести методом сравнения частоты приемника со стандартом частоты и времени водородным 41-76А с помощью компаратора частотного 47-308А/1 по схеме, приведенной на рисунке 1.

• 7.4.2 Включить приемник в соответствии с разделом 4 Руководства по эксплуатации ЯКУР.411145.005 РЭ.

• 7.4.3 Включить 47-308А/1 в соответствии с Руководством по эксплуатации ЯКУР.411146.011 РЭ и прогреть в течении 2 ч.



  fy

  RS-232

  ПЭВМ
  Ч7-308А/1

  fx

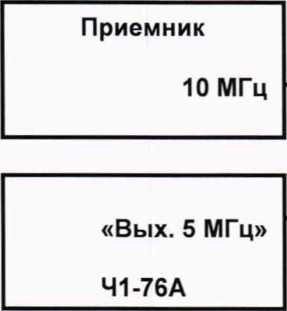

Рисунок 1 - Схема определения относительной погрешности по частоте

• 7.4.4 Установить органы управления 47-308А/1 в соответствии с Инструкцией по программированию ЯКУР.411146.011 ИП:

• - показатель коэффициента умножения 1 .еб;

• - полоса 10 Гц;

• - минимальный интервал времени измерения 1 с;

• - максимальный интервал времени измерения 3600 с;

• - количество измерений 20;

• - входная частота 5 МГц.

• 7.4.5 Через 2 часа после установления рабочего режима приемника провести измерения относительной разности частот —на интервале времени измерения 3600 с, с определением среднего значения.

• 7.4.6 Последовательно повторить измерения по п. 7.4.5 через 8 часов и через 24 часа после установления рабочего режима приемника.

• 7.4.7 Результаты поверки считать положительными, если значения относительной погрешности по частоте при работе приемника в режиме «СТАНДАРТ» находятся в пределах:

• - через 2 часа после установления рабочего режима    ± 2,0-10'¹¹

• - через 8 часов после установления рабочего режима ± 7,0-10’¹²

• - через 24 часа после включения                       ± 3,0-10’¹².

В противном случае приемник бракуется и направляется в ремонт.

7.5 Определение среднего квадратического относительного двухвыборочного отклонения результата измерений частоты выходного сигнала 10 МГц при работе приемника в режиме «СТАНДАРТ» (при отсутствии режима преднамеренного ухудшения характеристик навигационного сигнала стандартной точности в системах ГЛОНАСС/GPS)

• 7.5.1  Определение среднего квадратического относительного двухвыборочного отклонения результата измерений частоты выходного сигнала 5 или 10 МГц (о) провести методом сравнения частоты приемника с частотой стандарта частоты и времени Ч1-76А с помощью компаратора частотного Ч7-308А/1 по схеме, приведенной на рисунке 1.

• 7.5.2 Включить компаратор частотный Ч7-308А/1 в соответствии с Руководством по эксплуатации ЯКУР.411146.011 РЭ и прогреть в течении 2 ч.

• 7.5.3 Последовательно установить органы управления 47-308А/1 в соответствии с Инструкцией по программированию ЯКУР.411146.011 ИП:

• - показатель коэффициента умножение 1 .еб;

• - полоса 10 Гц;

• - минимальный интервал времени измерения 1 с;

• - максимальный интервал времени измерения 100 с;

• - число измерений 100 (20, 10);

• - входная частота 10 МГц.

• 7.5.4 По истечении интервала времени наблюдений значения среднее квадратическое относительное двухвыборочное отклонение частоты выходного сигнала приемника за интервалы времени измерения 1, 10, 100 с определяются компаратором частотным Ч7-308А/1 автоматически.

• 7.5.5  Результаты поверки считать положительными, если значения среднего квадратического относительного двухвыборочного отклонения результата измерений частоты выходного сигнала 5 или 10 МГц не более:

-для интервала времени измерения 1с      1,5-10'¹¹;

• - для интервала времени измерения 10 с     7,0-10'¹²;

• - для интервала времени измерения 100 с    2,0-1 О*¹².

В противном случае приемник бракуется и направляется в ремонт.

7.6 Определение средней квадратической погрешности измерений относительного отклонения частоты при работе приемника в режиме «КАЛИБРАТОР»

7.6.1 Определение средней квадратической погрешности измерений относительного отклонения частоты при работе приемника в режиме «КАЛИБРАТОР» провести методом сравнения частоты приемника со стандартом частоты и времени водородным Ч1-76А с помощью компаратора частотного Ч7-308А/1 по схеме, приведенной на рисунке 2 следующим образом:

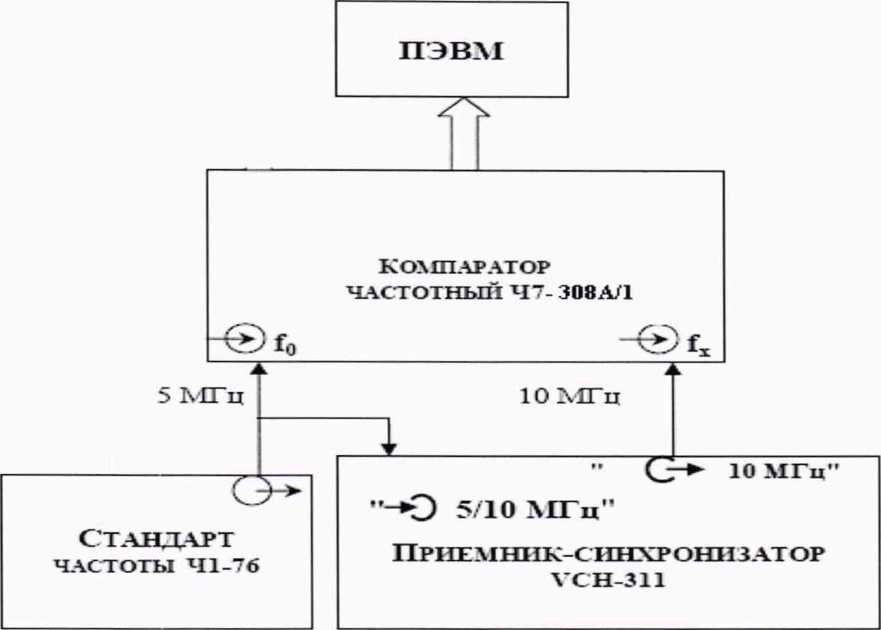

Рисунок 2 - Схема определения средней квадратической погрешности измерений относительного отклонения частоты

• 7.6.2 С выхода «10 МГц» приемника подать сигнал на вход «f_x» частотного компаратора Ч7-308А/1, со стандарта частоты и времени водородного Ч1-76А подать сигнал как на вход «fo» так и на вход «2,048/5/10 МГц» приемника. Включить приемник в режим «КАЛИБРАТОР» с относительной погрешностью определения разности частот Г10~¹¹.

• 7.6.3 Установить органы управления Ч7-308А/1 в соответствии с Инструкцией по программированию ЯКУР.411146.011 ИП:

• - показатель коэффициента умножения 1 .еб;

• -  полоса 10 Гц;

• - минимальный интервал времени измерения 1 с;

• - максимальный интервал времени измерения 3600 с;

• - число измерений 20;

• - входная частота 5 МГц.

• 7.6.4 Провести не менее 10 измерений значений относительного отклонения частоты при работе приемника в режиме «КАЛИБРАТОР».

• 7.6.5 Сравнить показания приемника и компаратора частотного Ч7-308А/1.

• 7.6.6  Результаты поверки считать положительными, если значения средней квадратической погрешности измерений относительного отклонения частоты при работе приемника в режиме «КАЛИБРАТОР», не более:

-для интервала времени измерения 100 с и интервала времени наблюдений 110⁵с  1,0Ю'¹²;

-для интервала времени измерения 1000 с и интервала времени наблюдений 110⁶с   1,010'¹³.

В противном случае приемник бракуется и направляется в ремонт.

• 8.1 Результаты поверки заносятся в протокол поверки произвольной формы.

• 8.2 При положительных результатах поверки оформляется свидетельство о поверке, на лицевую сторону приемника наносится знак поверки в виде наклейки.

• 8.3 Параметры, определенные при поверке, заносятся в формуляр на приемник-синхронизатор VCH-311.

• 8.4 При отрицательных результатах поверки приемник к применению не допускается и на него выдается извещение о непригодности к применению с указанием причин забракования.

Начальник отдела

ФГБУ «ГНМЦ» Минобороны России

Научный сотрудник

ФГБУ «ГНМЦ» Минобороны России

Н.Н. Фокина

И.А. Дрига
