Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»

ФГУП «ВНИИМ им. Д. И. Менделеева»

ФГ

< У»;

. о. директора -^Менделеева» . Пронин

^Х^ктября 2018 г.

Государственная система обеспечения единства измерений

СТЕНД ЛИНЕЙНЫХ УСКОРЕНИЙ И УГЛОВЫХ СКОРОСТЕЙ ТЕМП-2

Методика поверки

МП 253-1107-2018

Руководитель НИО

А. А. Янковский

Заместитель руководителя НИО

Д. Б. Пухов

г. Санкт-Петербург 2018 г.

ПРИЛОЖЕНИЕ А

ВВЕДЕНИЕ

  • 1.1 Настоящая методика поверки распространяется на стенд линейных ускорений и угловых скоростей ТЕМП-2 (далее по тексту - стенд), изготовленный АО «НИИФИ», и устанавливает объём и порядок проведения его первичной и периодической поверок.

Интервал между поверками - 2 года.

  • 1.2 Перед началом работы необходимо ознакомиться с настоящей методикой поверки, эксплуатационной документацией на стенд, средства измерений и оборудование, используемые при проведении поверки.

  • 1.3 Допускается проводить периодическую поверку стенда в диапазонах угловых скоростей и линейных ускорений в соответствии с заявлением владельца средства измерений, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

  • 1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Та блица 1 - Операции при проведении поверки

Наименование операции

Номер пункта методики поверки

Обязательность проведения операции при поверке

Первичной

Периодической

1

2

3

4

1. Внешний осмотр

5 1

Да

Да

2. Проверка комплектности и маркировки

5.2

Да

Да

3 Подтверящение соответствия

5.3

Да

Да

программного обеспечения

4. Определение относительной

5.4

Да

Да

погрешности воспроизведения угловой скорости

5. Проверка диапазона воспроизведения

5.5

Да

Да

угловых скоростей

6 Определение относительней

5.6

Да

Да

погрешности воспроизведения линейного ускорения

7 Проверка диапазона воспроизведения

5.7

Да

Да

линейных ускорений

6. Оформление результатов поверки

6

Да

Да

  • 1.2 При получении отрицательного результата при выполнении любой из операций поверки, приведённой в таблице 1, стенд бракуется и на него оформляется извещение о непригодности.

  • 2 СРЕДСТВА ПОВЕРКИ

При проведении поверки должны применяться средства измерений, указанные в таблице 2 имеющие свидетельства о поверке с неистекшим сроком действия. Таблица 2 - Перечень основных и вспомогательных средств поверки

Номер пункта МП

Наименование средства поверки и его тип

Основные метрологические характеристики

5.6-5.7

Рабочий эталон 1 разряда единицы линейного ускорения по ГОСТ 8.577-2002

Диапазон измерений линейного ускорения от -20 до 20 м/с2, ПГ±0,01%

5.4-5.7

Мультиметр цифровой 34411А

рег.№ 47717-11

5.6- 5.7

Меры длины концевые плоскопараллельные, набор № 1

per. № 62321-15

5.6- 5.7

Меры длины концевые плоскопараллельные, набор № 8

per. № 62321-15

5.6- 5.7

Скоба рычажная СР 100

per. № 32516-06

5.6-5.7

Индикаторы часового типа с ценой деления 0,01 мм ИЧ

рег.№ 69534-17

5.4- 5.7

Прибор комбинированный Testo 622

Грет № 44744-10

Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик стенда с требуемой точностью, со свидетельствами о поверке с неистекшим сроком действия.

  • 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3 1 При поверке должны быть соблюдены требования безопасности в соответствии с указаниями эксплуатационной документации на стенд и эксплуатационных документов (ЭД) применяемых средств поверки.

  • 3.2 К проведению поверки допускаются лица, имеющие право на проведение поверки, изучившие эксплуатационную документацию на стенд и прошедшие инструктаж по технике безопасности.

  • 4 УСЛОВИЯ ПОВЕРКИ

  • 4.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающей среды, °C      от +15 до +35;

  • - относительная влажность воздуха, %      от 30 до 85;

  • - атмосферное давление, кПа              от 96.6 до 104,6

  • 4.2 При подготовке к поверке, средства поверки и вспомогательное оборудование должны быть подготовлены в соответствии с указаниями эксплуатационной документации.

  • 5 ПРОВЕДЕНИЕ ПОВЕРКИ

5 1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено:

  • - отсутствие дефектов, влияющих на работу стенда;

  • - наличие эксплуатационной документации;

  • - наличие маркировки;

  • - исправность всех органов управления

  • 5.2 Проверка комплектности и маркировки

Проверка комплектности и маркировки выполняется визуально.

При проверке маркировки должно быть установлено наличие информационной таблички на составляющих частях стенда.

Стенд считается прешедшим поверку по пункту 5.2, если комплектность и маркировка соответствуют требованиям, приведённым в ЭД.

5 3 Подтверждение соответствия программного обеспечения

  • 5.3.1 Включить стенд и запустить программное обеспечение дистанционного управления. После установления связи со стендом на дисплее ноутбука отобразится информация о встроенном ПО:

  • - идентификатор встроенного ПО;

  • - номер версии встроенного ПО;

  • - номер сборки встроенного ПО

  • 5.3.2  Сличить идентификационные данные встроенного ПО с данными,

приведёнными в таблице 3.

Таблица 3 - Идентификационные данные ПО

Идентификационные признаки

Значение

встроенное

автономное

Идентификационное наименование ПО

783.00462

783.00463

Номер версии ПО (идентификационный номер)

V1.1.8 и выше

v1.2.3 и выше

  • 5.3.3 На вкладке «О программе» отображается информация об ПО:

  • - идентификатор автономного ПО;

  • - номер версии автономного ПО;

  • - номер сборки автономного ПО.

  • 5.3.4 Сличить идентификационные данные автономного ПО с дачными, приведёнными в таблице 3.

Стенд считается прошедшим поверку по п. 5.3, если идентификационные признаки ПО соответствуют требованиям, приведённым в таблице 3.

  • 5.4 Определение относительной погрешности воспроизведения угловой скорости

  • 5.4.1 Подготовить стенд к работе в режиме воспроизведения угловой скорости в соответствии с ЭД.

  • 5.4.2 Подать на вход частотомера сигнал последовательности с выхода «Выход с энкодера ЛИР» со стойки управления стенда. Установить режим работы частотомера в режим измерения частоты.

  • 5.4.3 С помощью системы управления стенда задать первое значение угловой скорости из номинальных значений (coHOMi), приведённых в таблице 2.

Таблица 2

coHONi, рад/с

3

5

10

15

60

30

40

50

60

70

лг |_

г

СП

4-5

<^измЦ РЯД/С

ь %

  • 5.4.4 С помощью частотомера провести 10 измерений частоты выходного сигнала с энкодера /кзм1/. Результаты измерений занести в таблицу 2.

  • 5.4.5 Вычислить значение измеренной угловой скорости по формуле 1:

<°ивм1 = 9М0 ' (io '

(1)

  • 5.4.6 Выполнить операции пунктов 5.4.3 - 5.4.5 МП для всех значений угловых скоростей, приведённых в таблице 2

  • 5.4.7  По результатам измерений определить относительную погрешность воспроизведения угловой скорости для каждого заданного значения угловой скорости по формуле 2;

    5ш = ^„0Mi a>H3Mi) . 10Q                               2

    Шизм!

    5.4.8 Из всех полуденных значений 8а>; выбрать максимальное из условия:

    i — O).

5ш — тах|5(О]|                                    (3)

отдельно для диапазона угловых скоростей от 3 до 15 рад/с включительно и для диапазона угловых скоростей свыше 15 до 70 рад/с.

Стенд считается прошедшим поверку по пункту 5.4, если относительная погрешность воспроизведения угловой скорости не превышает:

  • -  в диапазоне от 3 до 15 рад/с включительно       0,05 %;

  • -  в диапазоне свыше 15 до 70 рад/с              0,01%.

5.5 Проверка диапазона воспроизведения угловых скоростей

При выполнении требований пункта 5.4 МП за диапазон воспроизводимых угловых скоростей принять диапазон от 3 до 70 рад/с.

Стенд считается прошедшим поверку по пункту 5.5. если относительная погрешность воспроизведения угловой скорости не превышает:

  • - в диапазоне от 3 до 15 рад/с включительно      0,05%;

  • - в диапазоне свыше 15 до 70 рад/с              0,01%.

5 6 Определение относительной погрешности воспроизведения линейного ускорения

  • 5.6.1 Подготовить стенд к работе в режиме воспроизведения линейного ускорения в соответствии с ЭД.

  • 5.6.2 Определение расстояние между осью вращения центрифуги и контрольной точкой установочной площадки стенда

Определение расстояния между осью вращения центрифуги стенда и контрольной точкой установочной площадки может производиться двумя методами:

  • -  метод 1 - с применением рабочего эталона 1 разряда единицы линейного ускорения по ГОСТ 8.577-2002:

  • - метод 2 - с применением мер длины концевых.

  • 5.6.2.1 Метод 1

  • 5.6 2.1.1 Подготовить рабочий эталон 1 разряда единицы линейного ускорения по ГОСТ 8 577-2002 (далее по тексту - акселерометр) к работе в соответствии с ЭД.

  • 5.6.2.1.2 Установить акселерометр на установочную площадку центрифуги стенда так, чтобы его измерительная ось была параллельна вектору ускорения свободного падения (угол рассогласования между измерительной ось акселерометра и вектором ускорения свободного падения должен быть не более 20").

  • 5.6.2.1.3  Провести измерение выходного сигнала акселерометра Ug+соответствующее ускорению свободного падения.

  • 5.6.2.1.4 Установить акселерометр на установочную площадку центрифуги стенда так, чтобы его измерительная ось была параллельна и противоположна вектору ускорения свободного падения (уол рассогласования между измерительной ось акселерометра и вектором ускорения свободного падения должен быть не более 20").

  • 5.6.2.1.5  Провести измерение выходного сигнала акселерометра Ug_, соответствующее ускорению свободного падения.

  • 5.6.2.1.6 Установить акселерометр на установочную площадку центрифуги стенда в положение 1 (см. рис. 1) так, чтобы его измерительная ось была параллельна и направлена по вектору ускорения, воспроизводимого стендом, (угол рассогласования между измерительной ось акселерометра и вектором воспроизводимого стендом ускорения должен быть не более 20"). Провести измерение выходного сигнала акселерометра t/o+.

  • 5.6.2.1.7 С помощью системы управления стенда задать угловую скорость при которой выходной сигнал с акселерометра U+ будет равен Ug+, что соответствует

воздействию на акселерометр ускорения свободного падения д. Допустимое расхождение сигналов U+ и ид+ не более ±5 мВ.

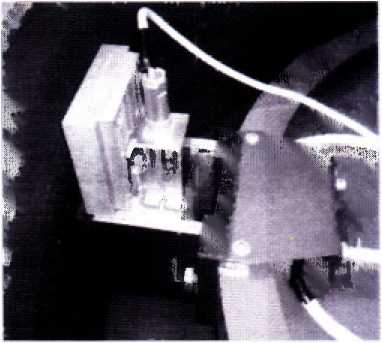

Рисунок 1 - Положение акселерометра 1, измерительная ось направлена по вектору воспроизводимого ускорения

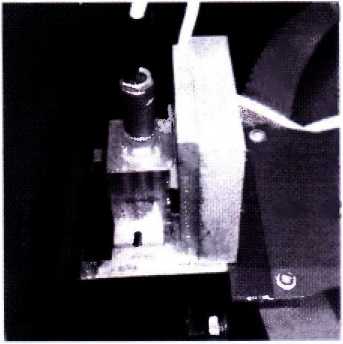

Рисунок 2 - Положение акселерометра 2, измерительная ось направлена

противоположно вектору

воспроизводимого ускорения

5 6.2.1.8 Установить акселерометр на установочную площадку центрифуги стенда в положение 2 (см рис. 2) так, чтобы его измерительная ось была параллельна и направлена противоположно вектору ускорения, воспроизводимого стендом, (угол рассогласования между измерительной ось акселерометра и вектором воспроизводимого стендом ускорения должен быть не более 20"). Провести измерение выходного сигнала акселерометра Uo-.

5.6.2.1.9 С помощью системы управления стенда задать угловую скорость при которой выходной сигнал с акселерометра U- будет равен ид_, что соответствует воздействию на акселерометр ускорения свободного падения д. Допустимое расхождение сигналов U- и Ug_ не более ±5 мВ.

5 6.2.1.10 Определить расстояние между осью вращения стенда и контрольной точкой установочной площадки центрифуги стенда (/?6) по формуле

R l/_|_U±ZUo± + _|_U^Uos\                 (4)

6    2      Ug+ —Ко        Og_-Ko,/’                        v '

где Ko = ±(Ug+ +     - смещение нуля акселерометра.

  • 5.6.2.2 Метод 2

5 6.2.2.1 Установить на неподвижную часть центрифуги индикатор часового типа и обеспечить его соприкосновение с боковой поверхностью центрального фланца планшайбы центрифуги в районе линии, соединяющей ось вращения центрифуги и середину установочной площадки стенда. Обнулить показания индикатора. Слегка поворачивая планшайбу, убедиться, что вариации показаний индикатора не превышают 0,25 цены деления

5 6.2.2.2 Повернуть планшайбу на 180°. Слегка поворачивая планшайбу, убедиться, что вариации показаний индикатора не превышают 0,25 цены деления. Зафиксировать изменение показаний индикатора dl.

5.6.2.2.3 Измерить диаметр центрального фланца планшайбы D на линии, соединяющей ось вращения центрифуги и середину установочной площадки стенда? С помощью скобы рычажной СР-100.

5.6.2.24 Установить на установочной площадке стенда приспособление установочное МКНИ.441554.017.

  • 5.6.2.2.5 Установить на планшайбу основную концевую меру из набора № 8 длиной Loch=300 мм. прижать ее к боковой поверхности центрального фланца планшайбы и выровнять ее в горизонтальной плоскости.

    • 5.6 2 2.6 Подобрать размер £ДОп дополнительной концевой меры из набора № 1 по принципу «максимальная проходная» между основной мерой и поверхностью установочного приспособления МКНИ.441554.017.

  • 5.6.22.7 Рассчитать расстояние между осью вращения стенда и контрольной точкой установочной площадки стенда (7?б) по формуле:

Кб = ^осн + ^доп + “ (О + ^0,                      (5)

5.6.3 С помощью системы управления стенда задать первое значение линейного ускорения (азад>1) из ряда номинальных значений 5, 10, 15, 20, 50, 100, 200, 500, 1000 и 1500 м/с2.

5 6 4 Для заданного ускорения с помощью измерительной системы стенда провести 10 измерений воспроизведенного ускорения аизмД;. Рассчитать значение дизм.1 по формуле

1Чивм,1                                                           (®)

Результаты измерений занести в таблицу 3

Для заданного ускорения измерить и рассчитать угловую скорость шизм1 по п. 5.4.4 - 5.4.5, полученный результат занести в таблицу 3.

  • 5.6.5 Определить относительную погрешность воспроизведения линейного ускорения по формуле

    (аизм,1~арасч,1)

    Ярасч.1

    • 100,

    (7)

где арасчд определяется из соотношения

(8)

^расч.1 ^изм 1 ’ К-б

Таблица 3

j

^задд

м/с2

с

10

1000

1500

^ИЗМ,Ц» м/с2

/измд;»

Гц

^ИЗМЛр

м/с2

/измцр

Гц

ЙИЗМДр м/с2

/иЗМДр

Гц

^ИЗМД > 1

м/с2

/измд; •

Гц

^ИЗМДр м/с2

/иЗМД/> Гц

1

2

9

10

^изм,Ь М/С2

'^изм.п РаД

Драсч.Ь М/С

Si, %

  • 5.6.6 Выполнить операции пунктов 5.6.12 - 5.6.14 МП для всех номинальных значений линейного ускорения, приведённых в п. 5.6.12.

  • 5.6.7 Из всех полученных значений выбрать максимальное из условия:

  • 6 = max|6J отдельно для каждого из поддиапазонов линейных ускорений: от 5 до 10 м/свключительно, свыше 10 до 100 м/с2 включительно, свыше 100 до 1500 м/с2.

    (9)

  • 5.6.8 Стенд считается прошедшим поверку по пункту 5.6, если относительная погрешность воспроизведения линейного ускорения не превышает:

  • -  1 % в диапазоне значений линейного ускорения от 5 до 10 м/с2 включительно;

  • - 0,2% в диапазоне значений линейного ускорения свыше 10 до 100 м/свключительно;

  • -  0,03% в диапазоне значений линейного ускорения свыше 100 до 1500 м/с2.

5.7 Определение диапазона воспроизводимых линейных ускорений

  • 5.7.1 При выполнении требований пункта 5.6 МП за диапазон воспроизводимых линейных ускорений принять диапазон от 5 до 1500 м/с2.

Стенд считается прошедшим поверку по пункту 5.7, если относительная погрешность линейного ускорения не превышает:

  • -  1% в диапазоне значений линейного ускорения от 5 до 10 м/с2 включительно;

  • - 0.2% в диапазоне значений линейного ускорения свыше 10 до 100 м/свключительно;

  • - 0,03% в диапазоне значений линейного ускорения свыше 100 до 1500 м/с2.

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 6.1 При положительных результатах поверки, проведённой в соответствии с настоящей методикой, оформляется протокол поверки и выдаётся свидетельство о поверке. Знак поверки наносится на лицевую панель стойки управления

  • 6.2 При отрицательных результатах поверки стенд к применению не допускается и на него оформляется извещение о непригодности.

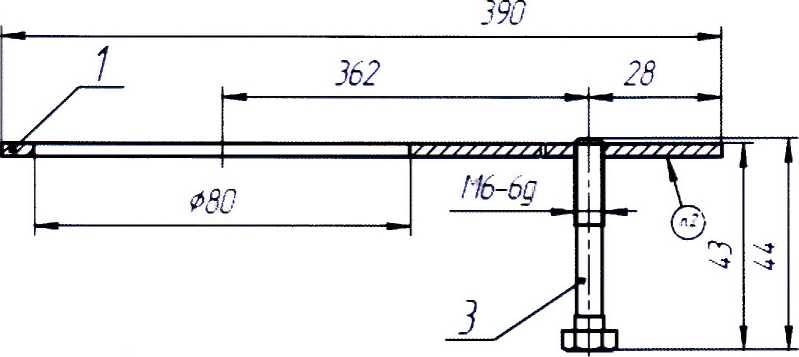

ПРИЛОЖЕНИЕ А

9J ШШ1 тш

Z Размеры для слрсбок

2. Моркиробать У шрифтов Ь-ПрЗ ГОСТ 26.00885 3 Клейпить К нс Гирке

MKHH.U Ш.017 СБ

Проб скан/щ

Икота.

9тб

Приспособление установочное.
