Методика поверки «ГСИ. Системы измерения скорости движения транспортных средств серии Poliscan FM1 » (651-18-002 МП)

лкного директора -ель по научной работе п«вший* Жж w

Государственная система обеспечения единства измерений

МЕТОДИКА ПОВЕРКИ

651-18-002 МП г.п. Менделеево 2018 г.

• 1.1 Настоящий документ распространяется на системы измерения скорости движения транспортных средств серии Poliscan FM1 (далее - системы) всех вариантов исполнения и устанавливает методику, порядок и содержание их первичной и периодической поверок.

• 1.2 Первичную поверку систем проводят по настоящей методике на предприятии изготовителе в объеме согласно таблице 1.

• 1.3 Интервал между поверками 2 года.

При проведении поверки системы проводят операции, указанные в таблице 1: Таблица 1

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки применяются средства измерений и вспомогательное оборудование, указанные в таблице 2:

Таблица 2

• 3.2 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

• 3.3 Применяемые при поверке средства измерений должны быть исправны, поверены и иметь свидетельства о поверке или оттиск поверительного клейма на приборе или в технической документации.

• 4.1 К проведению поверки допускаются лица, аттестованные в качестве поверителей.

• 4.2 Персонал, проводящий поверку, должен быть ознакомлен с руководством по эксплуатации (РЭ) и настоящей методикой поверки (МП).

• 5.1 При проведении поверки системы следует соблюдать требования безопасности, устанавливаемые руководством по эксплуатации на систему и руководствами по эксплуатации используемого при поверке оборудования.

• 6.1 При поведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха от -10 до +40 °C;

• - относительная влажность до 95 %;

• - атмосферное давление от 84 до 106 кПа

• 6.2 Средства поверки должны быть подготовлены к работе в соответствии с их инструкциями по эксплуатации.

• 7.1.1 При проведении внешнего осмотра должно быть установлено соответствие системы следующим требованиям:

• - комплектность системы должна соответствовать комплектности, указанной в описание типа;

• - на корпусе системы должны быть нанесены маркировка и заводской номер, пломбировка должна быть в целостности;

• - система не должна иметь механических повреждений, влияющих на ее работу.

• 7.1.2 Результаты поверки считать положительными, если обеспечивается выполнение всех перечисленных в пункте требований.

При получении отрицательных результатов дальнейшее проведение поверки прекратить.

• 7.2.1 Включить источник питания поверяемого измерительного блока системы и установить на нем значение 12-13 В.

• 7.2.2 Дождаться завершения процесса загрузки измерительного блока системы и успешного выполнения самодиагностики.

• 7.2.3 Результаты поверки считать положительными, если измерительный блок системы готов к работе самодиагностика пройдена без ошибок.

• 7.3.1 Подготовка измерительного участка

Собрать измерительный участок согласно рисунку 1:

• - установить штатив со штативной головкой в начало координат измерительного участка;

• - разместить на штативной головке лазерный дальномер;

• - с помощью лазерного дальномера установить отражатели на расстояниях 19 416 ± 20 мм (dl) и 38 459 ± 40 мм (d2) от начала координат. Первый отражатель не должен закрывать собой второй. Программа поверки измерительного блока выполняет поиск отражателей в зоне примерно ±1 м относительно осевой линии (dx - 2 м) и ± 4 м относительно опорных расстояний dl и d2 (dy= 8 м). Во всей этой зоне не должно быть каких-либо отражающих предметов, которые могут помешать проведению измерений.



Начало координат

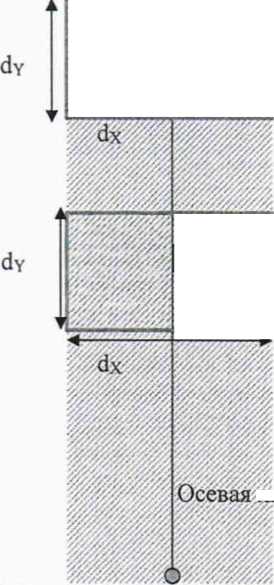

Рисунок 1

• 7.3.2 Процедура поверки измерительного блока:

• - разместить измерительный блок системы на штативной головке в начале координат измерительного участка;

• - подключите Ethemet-кабель по схеме измерительный блок - переносной компьютер (ноутбук);

• - включить измерительный блок системы и дождаться завершения процесса загрузки и успешного выполнения самодиагностики.

• - запустить на ноутбуке программу поверки, файл PsGaugingUI.bat.

• 7.3.2.1 Раздел «Вход в систему»:

• - ввести имя для входа в систему и сетевой адрес или выбрать их из выпадающего меню и нажать кнопку «Логин»;

-установить сетевое подключение к поверяемому измерительному блоку, появляется окно для ввода пароля (рисунок 2).

Рисунок 2

• 7.3.2.2 Раздел «Управление»:

- ввести имя поверителя в поле «поверитель», когда кнопка «старт» измерения времени станет активной

• - ввести местонахождение в поле «место поверочной лаборатории»;

• - нажать кнопку «старт» в программе, чтобы одновременно запустить измерения времени на поверенном секундомере. Измерение времени запустится в фоновом режиме. Когда измерение времени запустится, станет активной кнопка «дальше»;

• - нажать кнопку «дальше», чтобы продолжить (рисунок 3).

Pohscan Gauging

Регистрация

крне<|гумии« просри»--**

прибор

СрОГЛЫфо,

ММ5

настроил.

Эмаршитъ

Прибор

PS-781134

IP: 10 0.27 1

31.08.5717

110.0.27 1 FS-781134

A. Input Wortung МоО*

Рисунок 3

• 7.3.2.3 Раздел «Конфигурация»:

• - ввести серийный номер поверяемого прибора, указанный на его идентификационной табличке, в поле «система»;

• - серийный номер устройства лидара будет считан автоматически. Нажать любую кнопку, поместив курсор в поле «лидар»;

• - выбрать «Standard» в поле «авторизация». После этого ввести номер артикула поверяемого прибора и нажмите кнопку «проверить». Номер артикула указан на идентификационной табличке или на табличке, расположенной под поверяемым прибором;

- нажать кнопку «проверить»;

• 7.3.2.4 Раздел «Проверка программы»:

- нажать кнопку «проверить» для запуска проверки программы;

-тесты автоматически выполняются в фоновом режиме. После их выполнения станет

активной кнопка «дальше»;

- нажать кнопку «дальше», чтобы продолжить (рисунок 5).

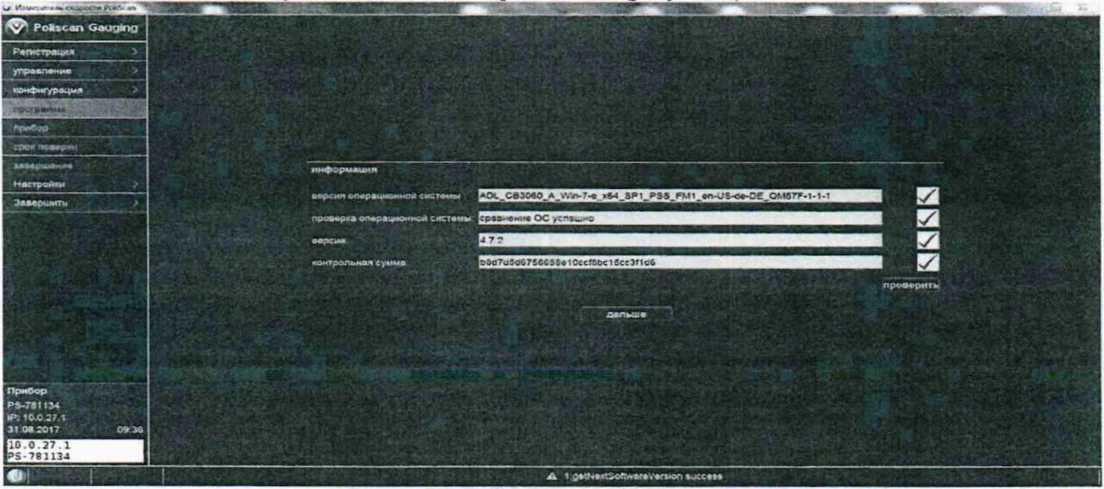

Рисунок 5

• 7.3.2.5 Раздел «Прибор»:

• - запустить измерения расстояний. Измерения могут продолжаться от 2 до 4 минут;

-остановить отсчет времени на секундомере и в программе. Программа показывает минимальное и максимальное время. Если время на секундомере попадает в этот интервал, выберите «в порядке». Кнопка «дальше» станет активной;

• - при получении отрицательных результатов дальнейшее проведение поверки прекратить;

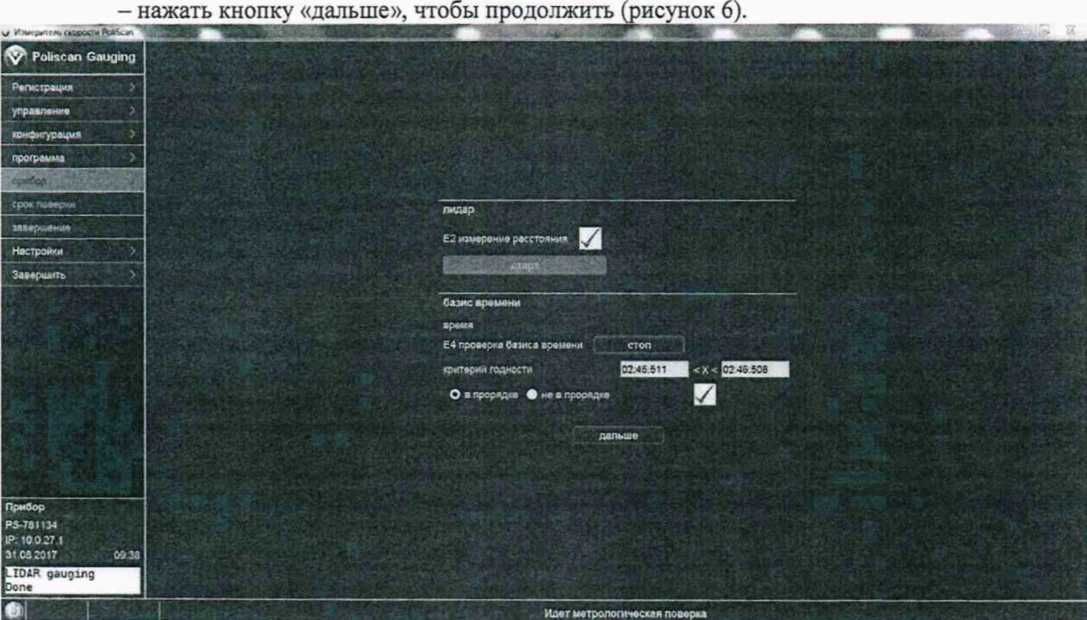

Рисунок 6

• 7.3.2.6 Раздел «Дата окончания срока действия поверки»:

• - нажать кнопку «загрузить»;

• - откроется диалоговое окно выбора файла. Выбрать правильный файла «USB криптомодуля поверителя» и запустите передачу, нажав кнопку «открыть»;

• - после успешного выполнения проверки «USB криптомодуля поверителя» будет установлена отметка, если все требования выполнены. В случае успешного прохождения этой проверки будет установлена дата поверки и кнопка «дальше» станет активной;

• - если проверка не пройдена, дальнейшее проведение поверки прекратить.

• - нажать кнопку «дальше», чтобы продолжить (рисунок 7).

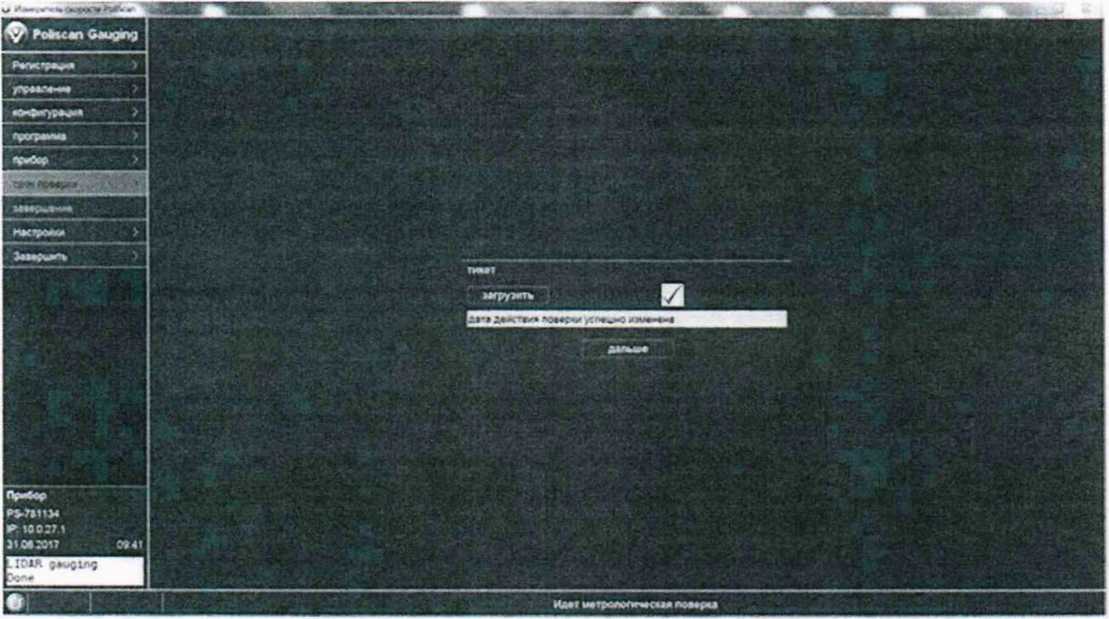

  Рисунок 7

• 7.3.2.7 Раздел «Конечный результат»:

• - подтвердить результат, нажав кнопки «в порядке» и «сохранить и закрыть»;

• - если необходимо выключить систему после поверки, установите отметку в поле «выключить систему»;

• - будет сформирован и показан отчет с измеренными значениями.

7.3.3 Если процедура поверки измерительного блока, выполненная в соответствии с п. 7.3.2, завершена без сбоев, время на секундомере попадает в интервал, соответствующий критерию годности, и сформирован отчет - это означает, что значения абсолютной погрешности измерений скорости для скоростей до 100 км/ч включительно находятся в пределах ±1 км/ч, для скоростей свыше 100 км/ч до 250 км/ч находятся в пределах ±1 % и, следовательно, результаты поверки считаются положительными.

• 8.1. При положительных результатах поверки оформить «Свидетельство о поверке», в соответствии с приложением 1 к «Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Министерства промышленности и торговли РФ от 02.07.2015 № 1815.

• 8.2. При отрицательных результатах поверки система к применению не допускается, свидетельство о поверке аннулируется и на него выдается извещение о непригодности к применению в соответствии с приказом Минпромторга России от 02.07.2015 № 1815.

Заместитель начальника НИО-6 -начальник ЦИПСИ

8
