Методика поверки «ГСИ. Системы оптические измерительные FTB-2 (Pro)» (МП 049.ФЗ-16)

УТВЕРЖДАЮ

Заместитель директора ФГУП «ВНИИОФИ»

Государственная система обеспечения единства измерений

Системы оптические измерительные FTB-2 (Pro)

Методика поверки МП 049.ФЗ-16

г. Москва 2016 I .

I ВВЕДЕНИЕ

• 1.1 Настоящая методика поверки распространяется на системы оптические измерители! ые FTB-2 (Pro) (далее по тексту - системы), изготовленные фирмой «EXFO 1пс.», Канада, и определяет методы и средства первичной и периодической поверок.

Системы оптические измерительные FTB-2 (Pro) предназначены для измерений ослабления, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, измерений длины волны и проведения анализа оптического спектра, измерений поляризационной модовой (ПМД) и хроматической дисперсии (ХД), формирования цифрового измерительного сигнала с заданной тактовой частотой и измерений частоты на электрических и оптических интерфейсах, измерений средней мощности и ослабления оптического излучения в волоконно-оптических кабелях и оптических компонентах (в зависимости от модуля).

• 1.2 Интервал между поверками-1 год.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении первичной и периодической поверок должны быть выполнены следующие операции, указанные в таблице 1.

Таблица 1

Наименование операции	Номер пункта методики	Проведение операции при
		первичной поверке	периодической поверке
1 Внешний осмотр	8.1	Да	Да
2 Опробование	8.2	Да	Да
3 Подтверждение соответствия программного обеспечения	8.3	Да	Да
Определение метрологических характеристик систем с модулями FTB FTB-7400X, FTB-7500X, FTB-7600x, FTBx-720C, FTBx-1 FTBX-735C, FT'Bx-740C, FTBx-750C			-7200х, FTB-7300x. ООС,
4 Определение рабочих длин волн оптического излучения	8.4	Да	Нет
5 Определение диапазона измерений длины и расчет абсодютнои погрешности измерений длины	8.5	Да	Да
6 Определение динамического диапазона измерений ослабления	8.6	Да	Да
7 Расчет абсолютной погрешности измерений ослабления	8.7	Да	Да
8 Определение мертвой зоны при измерении ослабления и положения неоднородности	8.8	Да	Нет
9 Определение длительности зондирующих импульсов	8.9	Да	Нет
Определение метрологических характеристик систем с модулями FTB-5230S, FTB-5240S
10 Определение диапазона измерений длины волны и расчет абсолютной погрешности измерений длины волны	8.10	Да	Да
1! Определение диапазона отображаемых значений уровня средней мощ-	8.11	Да	Да

ности и расчет абсолютной погрешности измерений уровня средней мощности
12 Определение разрешающей способности	8.12	Да	Нет
Определение метрологических характеристик систем с модулями FTB-5700
13 Расчет абсолютной погрешности измерений хроматической дисперсии (ХД)	8.13	Да	Да
14 Определение диапазона измерений и абсолютной погрешности измерений ПМД	8.14	Да	Да
15 Определение рабочего спектрального диапазона	8.15	Да	Да
16 Определение диапазона измерений и расчет абсолютной погрешности измерений длины (расстояния)	8.16	Да	Да
Определение метрологических характеристик систем с модулями FTB-8805, FTBx-8870, FTBx-8880 (в части электрических интерфейсов PDH/SDH)
17 Определение номинальных значений тактовой частоты формируемых сигналов и расчет относительной погрешности установки тактовой частоты формируемых сигналов	8.17	Да	Да
18 Расчет отклонения тактовой частоты входного сигнала относительно номинальных тактовых частот передатчика и относительной погрешности измерений частоты	8,18	Да	Да
19 Определение номинальных значений амплитуды формируемых сигналов и расчет отклонения установки амплитуды формируемых сигналов	8.19	Да	Да
20 Определение номинальных значений длительности формируемых сшналов и расчет отклонения установки длительности формируемых сигналов	8.20	Да	Да
Определение метрологических характеристик систем с модулями FTB-8830NGE, FTBx-8870, FTBx-8880, FTB-88100G, FTB-88100NGE, FTBx-88200NGE
21 Определение рабочей длины волны оптического излучения, рабочего спектрального диапазона	8.21	Да	Да
22 Определение уровня выходной мощности	8.22	Да	Да
23 Определение диапазона измерений средней мощности оптического излучения, рабочего диапазона уровня	8.23	Да	Да

мощности приемника, миннмальнон чувствительности приемника, расчет абсолютной погрешности измерений средней мощности оптического излучения
24 0нределение номинального значения тактовой частоты передатчика, расчет относительной погрешности тактовой частоты передатчика	8.24	Да	Да
25 Расчет сдвига тактовой частоты передатчика от номинальных тактовых частот передатчика, относительной погрешности измерений частоты сигнала	8.25	Да	Да
Определение метрологических характеристик систем с модулями FTB-3930, встроенных измерителей средней мощности оптического излучения систем
26 Определение диапазона измерений уровня оптической мощности; расчет относительной погрешности измерений уровня средней мощности оптического излучения на длинах воли калибровки	8.26	Да	Да
27 Определение диапазона длин волн исследуемого излучения	8.27	Да	Да
28 Определение длин волн источника излучения	8.28	Да	Да
29 Определение уровня н нестабильности уровня выходной мощности источника	8.29	Да	Да
30 Определение диапазона и расчет абсолютной погрешности измерений обратных потерь	8.30	Да	Да

22 При получении отрицательного результата при проведении хотя бы одной операции поверка прекращается.

• 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица н индивидуальные предприниматели.

3 СРЕДСТВА ПОВЕРКИ

3.1 при проведении первичной и периодической поверок должны быть использованы средства, указанные в таблице 2,

Таблица 2

Номер пункта методики поверки	Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические ха]ракй;рйстики средства поверки
8 4, 8.1], 8.16,8.21 - 8.23, 8.26 8,29	Государственный рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи в диапазоне от 10'11 до 10'“ на длинах волн от 500 до 1700 нм (РЭСМ-ВС). Регистрационный номер в Федеральном информационном фонде: 3.1.ZZA.0029.2015. Основные метрологические характеристики:

Номер пункта методики поверки	Наименование и тип (условное обозначение} ochobhoi о или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки
	Диапазон измеряемой средней мощности оптического излучения: от 10'11 до 10"2 Вт. Длины волн градуировки измерителя мощности (длины волн излучения источников): 632,8; 840-8о0; 1064; 1300-1320; 1540- 1560; 1485 - 1495; 1620 - 1630 нм. Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки в диапазоне от 1.0'" до 2-10- включительно: ± 2,5 %; в диапазоне от 10- до Ю'" Вт включительно: ± 3,5 %. Пределы допускаемой Огнневгельной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне: ± 5 %
8.5-8.8	Государственный рабочий эталон единиц длины и склабллентяя в световоде в диапазонах воспроизведения от 0,06 до 600 км и от 0,5 до 20,0 дБ (РЭДО). Регистращ-шнный номер в    Федеральном информационном фонде: 3.1.ZZA.0035.2015. Основные метрологические характеристики: Диапазон воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне от 0,06 до 500 км, пределы допускаемой абсолютной погрешности воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне: ± (0,15 +5 - lO'6L) м, где L - воспроизводимая длина, м; диапазон воспроизведения значений ослабления оптического излучения: от 0,5 до 40 дБ, пределы допускаемой абсолютной погрешности измерений ослабления оптического излучения; ± 0,015 -А, где А - измеряемое ослабление, дБ
8.9. 8.19, 8.20	Осциллограф запоминающий цифровой WaveSurfer 422 Оснопные мегрологические характеристики: Полоса пропускания 200 МГц. Диапазон коэффициента отклонения: от 1 мВ/дел до 1 В/дел (на нагрузке 50 Ом), от I мВ/дел до 10 В/дел (на нагрузке 1 Мом), Пределы допускаемого значения абсолютной погрешности измерений напряжения: ± (1,5-10’2-U+0,5,10'2-8,Kq), где U - измеряемое напряжение, Ко - установленный коэффициент отклонения,
8.9	<Ф^с^топр?m^мюе.^ устройство Основные технические характеристики: Полоса пропускания 150 МГц. Абсолютная чувствительность 10 В/Вт, Рабочие длины волн 1,31; 1,55 мкм
8.10,8.12	Государственный рабочий эталон единицы длины волны для волоконнооптических систем передачи информации в диапазоне воспроизведения от 600 до 1650 нм (РЭ ДВ). Регистрационный номер в Федеральном информационном фонде; 3.1.ZZA.0024-2015. Основные метрологические характеристики; Длины волн лазерных источников излучения: 1310 ± 10, 1550 ± 10, 11625 ± 10 им. Ширина спектра по уровню 0,5 (для 1550 нм) не более 1 пм. Средняя мощность оптического излучения не менее 1 мВт. Характеристики источника излучения нт основе сунерлюминесцеипного диода и газонаполненной кюветы с ацетиленом (входят в состав рабочего эталона): средняя мощность оптического излучения; не менее? 50 мкВт, рабочий спектралнный диапазон линий поглощения: от 1510 до 1540 нм, пределы допускаемой относительной погрешности определения длин волн: ± 5101- отн.ед.
8.13	Государственный рабочий эталон единицы хроматической дисперсии в диапазоне воспроизведения от минус 350 до плюс 350 пс/нм (РЭ ХД). Регистрационный номер в Федеральном информационном фонде:

Номер пункта методики поверки	Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки
	3.1.ZZA.0023-2015. Основные метрологические характеристики: Рабочие длины волн: от 1260 до 1650 нм. Диапазон воспроизведения единицы ХД: от минус 350 до плюс 350 пс/пм. Границы дипускаемой основной погрешности при воспроизведении единицы ХД: ± 1 пс/нм
8.14	Государственный рабочий эталон единицы поляризационной модовой дисперсии в диапазоне воспроизведения от 0,05 до 120 пс (РЭ ПМД), Регистрационный номер в Федеральном информационном фонде: 3.1.ZZA.0022-2015. Основные метрологические характеристики: Рабочие диапазоны длин волн; 1310 ± 10, 1550 ± 10 нм. Диапазон воспроизведения единицы ПМД: от 0,05 до 120 пс. Границы допускаемой основной погрешности при воспроизведении единицы ПМД: ± (0.012ие + 0,005 ■ А), где А - значение ПМД
8.14	Катушка одномодового оптического волокна (2[цтуки). Тип волокна SMF28. Длина 1 км
8.14	Катушка одномодового оптического волокна. 1 ип волокна SMF28. Длина 120 км
8.15, 8.21	Система оптическая измерительная FTB-500 с модулем оптического анализатора спектра FTB-5240. Основные метрологические характеристики; Диапазон измерений длины волны: от 1250 до 1650 нм. Пределы допускаемой абсолютной погрешности измерений длины волны; ± 0,05 нм. Диапазон отображаемого значения уровня средней мощности излучения: от + 18 до -75 дБм. Пределы допускаемой абсолютной погрешности измерений уровня средней мощности оптического излучения (на длине волны 1,55 мкм, при уровне входной мощности минус 10 дБм): ± 0,4 дБ
8.17,8.18, 8.24, 8.25	Частотомер универсальный CNT-90XL. Основные метрологические характеристики; Диапазон измеряемых частот по каналам А, В; от 0,001 1 ц до 300 МГц; канал С от 200 МГц до 40 ГГц. Продолы допускаемой относительной погрешности измерений частоты при работе от внутреннего опорного генератора ОСХО 19/90, времени измерения 200 мс 2-10'7
8.18	Генератор импульсов Г5-85. Основные метрологические характеристики: Диапазон частот: ог 3 кГц до 1 ГГц. Выходное напряжение: от 0,2 до 2,0 В при Rh=50 Ом. Регулируемая длительность основных импульсов: от 1 нс до 200 мкс, Нерегулируемая длительность основных импульсов: от 0,5 до 1 нс
8.24, 8.25	Осциллограф 86100D с модулем 83496В. Осиовныс технические характеристики; Гип каналов: д^иффере^нн^иальный и песимметфичнын электрический, одномодовый и многомодовый оптический. Диапазон входных данных: от 50 Мбит/с до 14,2 Гбит/с (опция 20U). Выходное напряжение восстановленного сигнала на передней панели: от 220 мВ до 1 В
8.30	Государственный рабочий эталон обратных потерь в волоконно-оптических системах передачи информации в диапазоне от 5 до 50 дБ на длинах волн 13 10 и 1550 им. Регистрационный номер в Федеральном информационном фонде: 3.1.ZZA.0030.2015. Основные метрологические характеристики:

• 3.3 Все средства поверки должны быть поверены и аттестованы в установленном порядке.

4 1ТЕБОВАНИЯ КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

4,) К проведению поверки допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющий опыт работы с радиотехническими установками, ознакомленный с руководствами по эксплуатации (РЭ) системы н средств поверки и документацией по поверке и прошедший обучение по требуемым видам измерений, имеющий квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок.

5 ГЕЕРОДАНИЯ ЮЛОДОСНОДТИ

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на системы, в руководствах по эксплуатации па применяемые при поверке рабочие эталоны и вспомогательное оборудование.

6 УСЛОВИЯ ПОВЕРИИ

6.1 Ори проведении поверки должны быть соблюдены следующие условия:

- температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа (мм рт.ст.) - параметры питания от сети переменного тока:	от 15 до 25; 65 г 15; 100 ± 4 (750 ± 30);
- напряжение питающей электросети, В - частота. Г и	220 ± 4,4; 50 _ 0,5.

7 ПОДГОТОВКА К ПОДЕЛКЕ

• 7.1 При подготовке к поверке выполни! ь следующие операции;

• - выдержать приборы в условиях, указанных в п.п. 6.1, в течение 2 ч;

• - выполнить операции, оговоренные в эксплуатационной документации на системы по их подготовке к поверке;

• - выполнить операции, оговоренные в эксплуатационной документации на применяемые средства поверки по их подготовке к измерениям;

• - осуществить предварительный прогрев приборов для установления их рабочего режима в течение 30 минут.

• 8 ПРОВЕДЕНИЯ ПОДЕЛКИ

  • 8.1 Внешний осмотр

    • 8.1.1 При внешнем осмотре установить соответствие систем требованиям эксплуатационной документации. Проверить отсутствие механических повреждений и ослаблений элементов конструкции, четкость обозначений, чистоту и исправность разъемов.

При наличии дефектов (механических повреждений), система дальнейшей поверке не подвергается, бракуется и направляется в ремонт,

8.2 Опр^обс^ва^тн’

• 8.2.1 Подготовить систему к работе согласно разделу "Подготовка к работе" руководства по эксплуатации.

• 8.2.2 Проверить правильность работы органов управления и переключения режимов системы в соответствии с руководством по эксплуатации.

• 8.2.3 В случае отката световых индикаторов, ошибках при запуске программного обеспечения (ПО) и в работе ПО при сканировании система к дальнейшим операциям поверки не допускается.

8.3 ПобЛ'веро^ле^^ие соовнетсттит провраммново обесиечетш

• 8.3.1 Проверяют соответствие заявленных идентификационных данных программного обеспечения: идентификационное наименование программного обеспечения, номер версии программного обеспечения, цифровой идентификатор программного обеспечения.

• 8.3.2 Проводят проверку уровня защиты программного обеспечения от непреднамеренных и преднамеренных изменений (уровни А, В или С).

• 8.3.3 Проводят оценку влияния программного обеспечения на метрологические характеристики систем.

• 8.3.4 Результаты поверки считать удовлетворительными, если идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ToolBox X
Номер версии (идентификационный номер) ПО	2.2 и выше
Цифровой идентификатор ПО	-

Определение метрологических характеристик систем о модулями FTB-7200X, FTB-7300x, ЕТВ-7400Х, FTB-7500X, Fl' B-7600x, FTBx-720C, FTBx-730C, FTBx-735C, FTBX-740C, F FBX-750C

8.4 Определение рабочих длин воли оптическою излучения

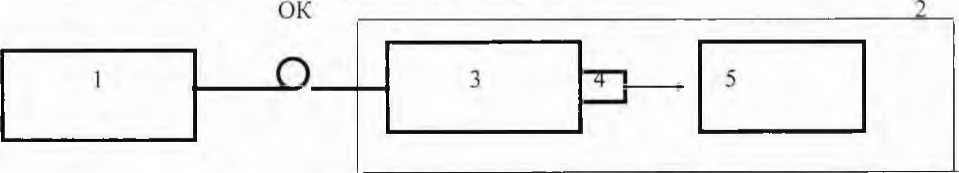

8,4.1 Собрать установку, приведенную на рисунке 1.

• 1 - поверяемая система (далее по тексту - ОР); 2 - установка для измерений спектральных характеристик приемников и источников оптического излучения в волоконно-оптических системах передачи (ВОСП) из состава РЭСМ-ВС (далее по тексту - СУ); 3 - монохроматор; 4 - фотоприемное устройство; 5 - регистратор, ОК -оптический кабель

Рисунок 1

• 8.4.2 Оптическим кабелем соединить выход ОР с входным разъемом СУ. На поверяемом ОР провести установку одной из рабочих длин волн и максимального значения длительности зондирующего импульса.

• 8.4.3 Изменяя длину волны на шкале монохроматора СУ, регистрировать длину волны, соответствующую максимальному значению сигнала.

• 8.4.4 На поверяемом ОР провести установку другой рабочей длины волны и выполнить операцию по п. 8.4.3.

• 8.4.5 Результаты поверки считать удовлетворительными, если значения рабочих длин волн оптического излучения систем находятся в пределах:

• - (1310/1550) ± 20 нм для модификаций FTB-7200D-023B, FTBX72OC-SM1. FTB-7300Е-023В, FTB-7400E-0023B. FTB-7500E-0023B, FFB-7600E-023B, FTBx-730C-SMI, FTBx-735C-SM1, PTBX-750C-SM1;

• - (850/1300/1310/1550) ± 20 нм для модификаций FTB-7200D-12CD-23B, FTBx-720C-Q1-QUAD;

-(850/1300) ±20 нм для модификаций FTB-7200D-12CD, FTBx-720C-QI;

• - (1310/1550) ± 20; 1625 ± 10 нм для модификаций FTBx-720C-SM2, FTB-7300E-234В. FTB-7300E-023B-04B, FTB-7400E-0234B, FTBx-730C-SM2. FTBx-730C-SM3. F I'Bx-735C-SM2, FTBx-735C-SM3, FTBx-750C-SM3;

-1625 + 10 нм для модификаций FTB-7300E-000-04B, FTBx-730C-SM6;

• - 1550 ± 20; 1625 ± 10 нм для модификации FTB-7300E-034B, FT B-7500E-0034B, FTB-7600E-034B;

-(1310/1550)) ± 20; 1490 ± 10 нм для модификации FTB-7300E-236B;

• - (1310/1550) ± 20; 1650 ± 7 нм для модификации FTB-7300E-023B-08B,

-(1310/15500 + 20; 1383 + 1; 1625 ± 10 им для модификации F1B-7400E-2347B:

• - 1650 ± 5 нм для модификации FTBx-730C-SM7;

-(1310/1550) ± 20; 1650 ± 5 нм для модификации FTBx-730C-SM8;

• - (1310/1490/1550) ± 20 нм для модификации FTBx-735C-SM4;

• - Перестраиваемые в диапазоне от 1528.77 до 1563.86 нм для модификации FTBx-740C-DWC.

8.5 Определение диапаЛша пзлМренпй длины и распет абсолютной noipeiii-пости измерении длины

Определение диапазона измерений длины и абсолютной погрешности измерений длины провести на каждой рабочей длине волны путем сравнения заданных с помощью оптического генератора (ОГ) из состава рабочего эталона единиц длины и ослабления в световоде значений времени задержки оптического импульса (выраженных в единицах длины на шкалах ОГ и системы), подаваемого с ОГ в систему, с соответствующими значениями времеки задержки, полученными при измерении с помощью системы.

При этом выполнить следующие операции.

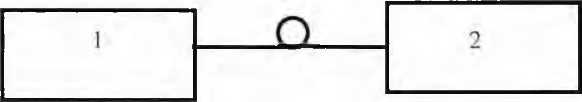

• 8.5,1         схему, приведенною нн рисунке 2.

  	ов
  1	о	2

1 - поверяемая система; 2 - ОГ из состава рабочего эталона единиц длины и ослабления в световоде; ОВ - оптическое волокно.

Рисунок 2

• 8.5.2 При включении ОГ в рабочий режим на экране дисплея системы появляется импульс. В меню системы установить значение показателя преломления «н» оптического волокна одинаковым с заданным на ОГ. С помощью ОГ установить время задержки огггн-ческого импульса, соответствующее расстоянию не более 1 км. Измерить расстояние L с помощью ОГ or начала шкалы до точки, соответствующей положению маркера, установленного на переднем фронте импульса (рекомендуется устанавливать маркер в точке, соответствующей уровню 15 дБ от вершины импульса).

• 8.5.3 Повторить измерения не менее пяти раз.

• 8.5.4 Поочередно установить с помощью ОГ временные задержки, соответствующие минимальному н максимальному значениям длины для каждого предела шкалы системы согласно ее спецификации и провести измерения каждой из длин в соответствии с пп. 8.5.2 - 8.5.3, При этом в меню ОГ и системы выставить минимальную длительность импульса, соответствующую расстоянию L.

• 8.5.5 Рассчитать средние значения измеряемых длин L по формуле (1):

п

'LL

L =       .                                  О)

п

где Li - i-тое значение длины, м;

п - количество измеряемых длин.

Определить для каждого значения длин абсолютную погрешность Д {при доверительной вероятности р = 0.95) по формуле (2):

д -'•1-7©‘чд1-                             ⁽²⁾

|'де До - погрешность ОГ, взятая из описания типа;

© - неисключенная систематическая погрешность, рассчитывается по формуле (3);

0-Т^£о,                                 (3)

где L) - значение длины по шкапе ОГ РЭ, м.

Случайную составляющую погрешносгн в данном случае не учитывать, т.к. для всех современных рефлектометров она пренебрежимо .мала.

• 8.5.6 Системы считаются прв'шея'Тимш одерацню прверки , если диапазоныизме-рений длин составляют;

• - на длинах волн 850/1300 им: от Одо 0,1; от 0 до 0.3; от 0 до 0,5; от 0 до 13; от 0 до 2,5; от о до 5; от 0 до 10; от 0 до 20; от 0 до 40 км для модификаций FTB-7200D-12CD-23В, FTBx-720C-Q1-QUAD, FTB-7200D-12CD, FTBx-720C-Ql;

• - на длинах волн 1310/1550 нм: от 0 до 1,25; от 0 до 2,5; от 0 до 5; от 0 до 10; от О до 20; О']' о до 40; от 0 до 80; от 0 до 160; от 0 до 260 км для модификаций FTB-7200D-023В, FTB-7200D-12CD-23B, FTBx-720C-SMl, FTBx-720C-SM2, FTBx-720C-Ql-QUAD;

• - от о до 1,25; от 0 до 2,5; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 40; от 0 до 80; от о до 160; от о до 260; от 0 до 400 км для модификаций FTB-7300E-023B, FTB-7300E-000-04В. F10-7300E-034B, FTB-7300E-234B, FTB-7300E-236B, FTB-7300E-023B-04B, FTB-7300Е-023В-08В, FTB-7400E-0023B, FJB-7400E-0234B, FTB-7400E-2347B, FTB-7500E-0023В, FTB-7500E-0034B, FTB-7600E-023B, FTB-7600E-034B, FTBx43$C-SML FTBx-730C-SM2, FTBx-73(0C-SM’3, FTBx-73UC-SM6, FTBx-730C-SM7, FTBx-730C-SM8, FTBx-735C-SM1 FTBX--735C-SM2, FTBx-735C-SM3, FTBx-735C-SM4, FTBx-740C-DWC. FTBx-750C-SM1, FT Bx-750C-SM3,

a абсолютная погрешность измерений длины не превышает значений:

• - AL - 1 (0,75 t- lO^_5L -i- 6) m, где L - измеряемая длина, м; 5- дискретность отсчета в измеряемом диапазоне длин (для модификаций FTB-7300E-023B, FTB-7300E-000-04В, FTB-7300E-034B. FTB-7300E-234B, FTB-7300E-236B, FTB-7300E-023B-04B, FTB-7300Е-023В-08В, FTB-7400E-0023B, FTB-7400E-0234B, FTB-7400E-2347B. FTB-7500E-0023 В, FTB-7500E-O034B, FTB-7600E-023B, FTB-7600E-034B);

• - ДЕ = ± (0,75 + 2,5- 10'"‘Е + 5) м, где L - измеряемая длина, м; б- дискретность отсчета в измеряемом диапазоне длин (для модификаций FTB-7200D-023B, FTB-7200D-12CD-23B. FTBX-720C-SM1, FTBX-720C-SM2, FTBx-720C-Q1, FTBx-72OC-Ql-QUAD. FTB-7200D-12CD, FTBx-730C-SMl, FTBx-730C-SM2, FTBx-730C-SM3, FTBx-730C-SM6, FTBx-730C-SM7, FTBx-730C-SM8, FTBx-735£C-SMl, FTBx-735C-SM2, FTBx-735C-SM3. FTBx-735C-SM4, FTBx-740C-DWC, FTBx-750'C-SME FTBx-750C-SM3).

8.6 Определение динамического диапазона i гнмерений ослабления

• 8.6.1 Подключить к поверяемой системе оптическое волокно из состава рабочего эталона единиц длины и ослабления в световоде. Установить параметры системы (время усреднения !80 секунд, длительность импульса 1 мкс на длинах волн 850/1300 нм, 20 мкс на длинах волн 1310/1550 нм) согласно спецификации.

• 8.6.2 По рефлектограмме определить для каждой длины волны динамический диапазон как разность в децибеллах между уровнем сигидча, рассеянного от ближнего к системе конца измеряемого оптического волокна, и уровнем шумов, равным 98 % максимума шумов в последней четверти диапазона длин.

• 8.6.3 Результаты операции поверки считать удовлетворительными, если динамический диапазон измерений ослабления систем (при усреднении 3 мин, по уровню 98 % от максимума шумов) соответствует значениям, приведенным в приложении А.

• 8.7 Расчет абсолютней пагрешногти 1нпм^р^е^р^1нн1 ослабления

Определение абсолютной погрешности измерений ослабления провести на каждой рабочей длине волны путем сравнения заданных с помощью ОГ значений перепадов амплитуд двух оптических импульсов, имитирующих ослабление, подаваемых в систему, с соответствующими значениями перепадов, полученными при измерении с помощью системы.

При этом провести следующие операции;

• 8.7.1 Подключить поверяемую систему к генератору ОГ с помощью короткою отрезка оптического волокна в соответствии с рисунком 2.

• 5.7.2 При включении ОГ в рабочий режим на экране дисплея системы появляются два импульса длительностью не менее 1 мкс. С помощью ОГ устанавливают первый импульс в начале шкалы и поочередно вводят значения ослабления между импульсами 1.0; 3,0; 5,0; 10.0; 15,0 дБ. При этом желательно второй импульс устанавливать на таком расстоянии от nepBoi'o, которое соответствует типовому коэффициенту ослабления оптического волокна для данной длины волны, дого из установленных на ОГ значений ослабления для каждой длины волны. Измерения провести не менее п=10 раз.

  8.7.3 Определить поочередно значения ослаблений А по шкале системы для каж

• 8.7.4 Определить средние значения ослабления ‘ по формуле (4):



14)

где А|- 1-е значение ослабления. дБ п - количество измерений.

Рассчитать среднее квадратическое отклонение результата измерений S по фор

Определить абсолютную погрешность OP Д при измерениях ослабления по формуле (6):

где 0 ="А”- Аи, где Ао - значение ослабления, установленное по РЭ, дБ;

До- погрешность установки ослабления РЭ, взятая из описания типа.

Определить значение приведенной погрешности измерений ослабления ОР 5А,

Значение 6А (определяемое нелинейностью шкалы ослабления ОР) не должно превышать значения, указанного в технической документации на поверяемый ОР,

Примечания:

• 1 Допускается проверка по п. 8.7,4 путем последовательного сравнения амплитуд импульсов ОГ,

• 2 При необходимости оценки линейности шкалы в узких участках рефлектограм-мы провести аналогичные операции, располагая импульсы на расстоянии порядка 1 км друг от друга.

• 8.7.5 Результаты ог^^]эации порарки считать удовлетводителтноьми,еьлиабс олют-ная погрешность измерений ослабления систем не превышает ±0,03 дБ/дБ для всех модификаций систем со сменными модулями оптического рефлектометра.

8.8 Определение мереной зоны при измерении ос.наНнония л положении неод

нородности

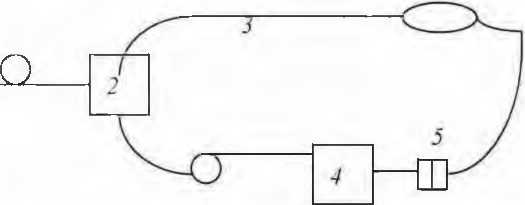

• 8.8.1 Сообраь сххоУу пpeоcтaвтеонyю на pркyнкьЗ.



I - поверяемая система; 2 ~ оптический ответвитель из состава рабочего эталона единиц длины и ослабления в световоде; 3 - оптическое волокно из состава рабочего эталона единиц длины и ослабления в световоде; 4 - оптический аттенюатор из состава рабочего эталона единиц длины и ослабления в световоде; 5 - оптический соединитель из состава рабочего эталона единиц длины и ослабления в световоде

Рисунок 3

• 8.8.2 Установить минимальную длительность зондирующего импульса системы,

указанную и технической документации иа поверяемую систему, и диапазон измерений по шкале длин 10 км. С помощью аттенюатора установить значение ослабления, достаточною «Й1я отсутствия насыщения отраженного импульса (как правило, порядка 35 дБ). Отраженный импульс находится в средней части рофлектиграммы.

началом отраженного импульса и точкой заднего фронта отраженного импульса, отстоящей от кривой обратного рассеяния иа 0,5 дБ, в соответствии с рисунком 4.

Мертвая чека по (1сЛ|'|0леннк1

Км

Рисунок 4

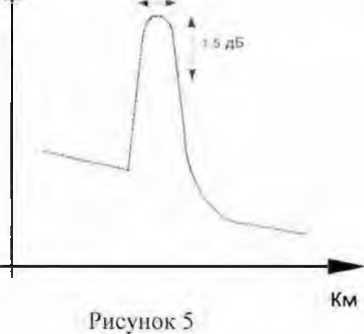

8.8.4 Определить мертвую тону при измерениях положения неоднородности как длину между точками переднего и заднего фронтов отраженного импульса, соответствующими уровню ослабления 1,5 дБ от вершины ненасыщенного импульса, в соответствии с полученной рефлектограммой, вид которой представлен на рисунке 5.

Мёртвая зона

дБ А         по событию

• 8.8.5 Резулшатыоперации поварки счйНйргк удчвтать орительными, еслизначения мертвых зон не превышают значений, указанных в Приложении Б.

8.9 Определеннедлнтелы10стизонднтующит импулыетв

• 8.9.1 Соорртт ссхму, пpвддтьвненнyю нн ^рисине 6.



/- поверяемая система, 2 - фотоприемное устройство из состава РЭОМ-ВС,

• 3 - осциллограф запоминающий цифровой WaveSurfer 422 Рисунок 6

• 8.9.2 Поочередно установить имеющиеся в меню системы длительности импульсов и включая лазер системы, регистрируют с по.мощью фотоприемиого устройства и осциллографа их длительность по уровню 0,5.

• 8.9.3 Результаты операции поверки считать удовлетворительными, если длительности зондирующих импульсов системы:

• - на длинах волн 850/1300 нм: 5; 10, 30, 100, 275, 1000 нс;

• - на остальных длинах волн: 5; 10, 30, 100, 275, 1000, 2500, 10000, 20000 нс.

Определение метрологических характеристик систем с модулями FTB-5230S, FIB-5240S

8.10 О11редс.1ОП-р.¹л^1лпнЕ^зо naimiepeiшй длины волны и расчет арсолютной погрешиост и измерений длины волны

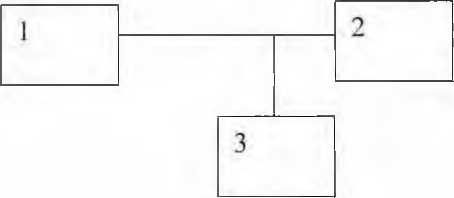

• 8.10,1 Со^ир^аа^т схему, 1 щиввденную на ррсунке 7.

  1	о	-»
  	ок

1 - поверяемая система; 2 - РЭ ДВ; ОК - оптический кабель

Рисунок 7

• 8.10.2 Оптическим чн^клум 1^с^<^;^иуяюо выход поверяе мой рнеуемы и тхуд! ны м разъемом блока СПД с кюветой HCN из систава РЭ ДВ и проводят измерения значений длин волн линий поглощения Ъ, приведенных в таблице 4. Результаты измерений Xt заносят в таблицу 4

Т абл ица 4 В уауомн^таатх

Длина волны линии поглощения	1524,131	1535,236	1542.885	1556,373	1526,305	1538,168	1545,389
Значение длины волны Xi

• 8.10.3 Измерения каждого значения линии поглощения Д* проводят не менее 10 раз.

• 8.10.4 Оптическим кабелем соединяют выход поверяемой системы с входным разъемом блока еЛД с кюветой '"СО из состава РЭ ДВ и проводит измеревно значений длин воли линий поглощения А/. приведенных в таблице 5. Результаты измерений Xt занося! в таблицу 5.

Таблица 5 В нанометрах

Длина волны линии поглощении	1560,383	^^63,094	1566,641	1579,739	1584,270	1589,240	1599,128
Значение длины ВОЛНЫ Л/

• 8.10.5 Измерении каждого значении линии поглощения Xi проводят не менее 10 раз.

• 8.10.6 Дли п значений (п=10) каждой длины волны линии поглощении, измеренных по пт. 8.10,2, 8.10.4 рассчитывают среднее значение Х_ср по формуле (8):

п >

/ = У -

ср

! П

где Xi -/-е значение длины тнлны, нм; п - количество измерений.

Для значений А, измеренных по п.п. 8.10.2, 8.10.4 рассчитывают среднее квадратичное отклонение (СКО) результата измерений по формуле (9);

V w-(w-l)                               ₍₉₎

где л, - длина тнлыы, регистрируемая на поверяемой системе для i-го измерпыия, нм.

• 8.10.7 ОпределОпр зелчение лчЧнитмтной погношнпоги Щно {при довпри тельной вероятности р = 0,95) по (формуле (10):

  		т
  Я	- я	■ + д '
  <■ /'

  3

  -+ Д -

Л = 2 ■ _А/

V              3                                       ₍₁₀₎

где Хцст - значение длины волны линии поглощения, воспроизводимое РЭ ДВ (указанные в паспорте РЭ ДВ). при этом А_ср рассчитанных по результатам измерений п.п. 8,10.2, 8.10.4;

Д _)Г - абсолютное значение погрешности РЭ ДВ, взятая из описания типа.

• 8,10.8 Для опреДлленнр"_!1Д1лпазона оаображаемых а^начеш^й длчныйодлы оптиле-ским кабелем соединяют выход поверяемой системы с входным разъемом блока СЛД по-слпднтатпльен с кюветами HF и ^|3СО из состава РЭ ДВ и проводят измерения значений длин волн линий поглощения А , оритпдпееых в таблице 6 (для кюветы HF) и таблице 7 (для кюветы ¹³СО),

  В

  Длина волны линии поглощения	1264,272	1272,970	1278,148	1304,534	1 £>1,252	1330,530	1340,436
  Значение длины волны Х/

Таблица б

• 8.10.9 Определение o•^лееpгпкaeмыр наемсний длпны вдлин! нв лраю а ианазона отнтндчт с помощью лазерных источников излучения на нсентп полупеoтодеикова^х лазеров из состава РЭ ДВ.

• 8.10.1 0 CoHиpел.>т тххму, ппейтпапеею нн pейyнек7.

• 8.10.11 Оптическим кабелем соединяют выход пнтптчпмнй системы с входным разъемом блока источников излучения из состава РЭ ДВ и орнтндчт измерения длины тнлеы 1650 нм, сооттптсттующпй спектральному максимуму интенсивности излучения источника.

• 8.10.12 Результаты поверки считать удотлпттнритпльными, если диапазон изме-епеuй длины волны составляет от 1250 до 1650 нм, а абсолютная nогрпшеость измерений длины волны не nептышлпт ± 0,05 нм для всех систем со сменными модулями оптического анализатора спектра FTB-5230, FTB-5240.

8.11 Определенмедиапазонаотображаемых значений уровня средней мощности и расчет абсолютно- погрешности измерений уровни средней мощности

• 8.11.1 Диапазон отоСз^^жск^^.мых жим^^ни)! о’роонм суровой мощности оонсдслякя на ;иннах волн 1310 и 1550 ом, излучаемыи однохаетотнымн полупроводниковыми лазерами Р'З ДВ

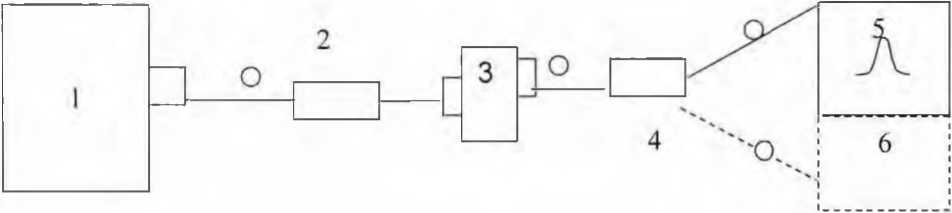

Собра 1*ь схему; приведенную на рисунке 8.

I - полупроводниковый       (длина волны излучения 1310 или 1550 him) шз состава

РЭСМ-ВС. 2 кабель оптический, 3 - аттенюатор, 4 - разве! витель оптический. 5 - поверяемая система, 6- РЭСМ-ВС.

Рисунок 8

Регулируя ослабление посредством аттенюатора 3 с шагом от 3 до 5 дБ так. чтобы измеряемое значение средней мощности излучения полупроводникового лазера 1 (в максимуме распределения интенсивности) лежало в диапазоне от максимального до минимального значения, измеряемого системой, провести измерение длины волны с помощью системы Значение ослабления одновременно регистрировать РЭСМ-ВС. За диапазон отображаемых значений уровня средней мощности принять полученное максимальное значение изменения мощности, при котором полученное отличие длины волны от значения длины волны, воспроизводимого на РЭ ДВ, не превышает значения погрешности измерения длины волны, указанного в руководстве по эксплуатации.

• 8.1 32 Измерсниесредней мощности пооводнть для иМьдлтеией ч дллнйми волн 1310 и 1550 нм при уровне мощности, указанном в спрцефекацее руководства по эксплуатации па систему. Одновременно езсррроео мощности провести с помощью РЭСМ-ВС. Определить сродной значение мощности (Р) по показаниям поверяемой системы и РЭСМ-ВС по формулам (11):

  А'. ------ Аг.« —----

  п               л

  (И)

где Рлс'| “ значение мощности. толучннпое в результате i-ro измерения с помощью поверяемой системы; Вт;

Pn.i - значение мощности, полученное в результате i-го измерения с помощью РЭСМ-ВС. Вт

Рассчитать сродное квадратическое отклонение результата еамреооеi^ (S) по формуле (12):

(12)

О-зределить нстгнашностъ (Д) три измерении мощности излучения (три доверительной вероятности р=0,95) по формуле (13);

*д’_га>+$^!-                   <¹³:

где 0 - пеисключеиная систематическая погрешность, определяемая по формуле (Ы):

|р -Я

• I ’*   лс]

где   Рас - среднее значение мощности, измеренное на поверяемой системе, Вт;

среднее значение мощности, измеренное с помощью РЭСМ-ВС, Вт;

К - коэффициент деления ответвителем мощности излучения, среднее значение по результатам п измерений, определить по формулам (15), (16):

п

к = --

и

Дю - погрешность РЭСМ-ВС (по ГОСТ 8.585-2013).

• 8.1 1.3 Результаты операции поверки считать удовлетворительными, если диапазон отображаемого значения уровня средней мощности излучения составляет от плюс 18 до минус 80 дБм (от плюс 23 до минус 70 дБм (с опцией HPW)) для модификаций FTB-5240S, FTB-5240S-P, от плюс 23 до минус 65 дБм для модификаций FTB-5230S, FTB-5230S-OCA, а абсолютная погрешность измерений уровня средней мощности оптического излучения не превышает:

• - ± 0,5 дБ для модификации FTB-5240S, FTB-5240S-P,

• - ± 0,6 дБ для модификаций FTB-5230S, FTB-5230S-OCA.

8.12 Oiiiie.icueiiiicppapeniaioiiieii способности

• 8.12.1 Определение разрешающей способности проводить в следующей последовательности;

• - включить переключатель на лицевой панели РЭ ДВ на положение «Лазеры».

• - соединить оптическим кабелем FC/PC-FC/APC выходной разъем FC/PC канала лазера с длиной волны 1550 нм и вход поверяемой системы;

• - установить на поверяемой системе максимальное разрешение;

• - измерить ширину линии по уровню 0,5 (или минус 3 дБ). Измеренная ширина н есть искомое разрешение,

• 8.12.2 Результаты операции поверки считать удовлетворительными, если максимальная разрешающая способность по шкшш длин волн составляет 0,065 нм для модификаций FTB-5240S, FTB-5240S-P и 0,100 нм для модификаций FTB-5230S, FTB-5230S-ОСА.

Определение метрслшичетких характеристик титтем о модулями FTB-5700

8.13 Расчегаанолгогной погрешности ирмереииГ Х;1

Расчет абсолютной погрешности измерений ХД осуществить методом сличений значений ХД компаратора с полученными значениями измерений компаратора на поверяемой системе.

При проверке абсолютной погрешности измерений ХД провести следующие операции.

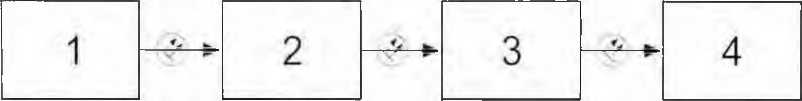

8.13Л Собрать установку, схема которой приведена на рисунке 9.

* из состава РЭ ХД

• 8.13.2 Оптическими кабелями соединить выходной разъем поверяемой системы и компаратор ХД.

• 8.13.3 Определить значения ХД компаратора поверяемым прибором.

Провести измерение значения ХД компаратора Dai при помощи проверяемой системы. Измерения провести на длине волны 1550 нм. Измерения повторить 10 раз и найти усреднённое значение ХД компаратора От , измеренное с помощью поверяемой системы для указанной длины волны, по формуле (18);

10

Duf. *       ■                               (18)

10

где - измеренные поверяемой системой значения ХД компаратора, пс/нм.

• 8.13.4 Определить адсолют[фтс» пю^[^^ностг измерений хрое^^тическоа дчепер-сии (Д), используя результаты ранее провиденные измерений по формуле (19):

Д-2-     +№ .                      (19)

где S - СКО значений ХД еропаоатроа, измеренные с помощью првеояеорй системой ХД. оnордрлярмая по формуле (20):

5 =-----У (Ат

\т.(пг-1)

где m - количество измерений усреднённого значения ХД компаратора (т = 10). О - граница нюисклю чёшс^л c^lёиeмитрисероа [1О1ркшн ости изfиepе^^ий мд инм-

параероа с помощью поверяеорй системы ХД, вычкспяемая по формуле (21):

О = Ми+(П«»,-Р«)².    (21)

где О - пргоешиосет воспроизведения ХД компаратором ХД, равная 1 ис/им.

Dy, - значении компаратора ХД, взятой из описания типа на РЭ ХД.

• 8.13.5 Результаты ультаци и поиарии ьрироек уч^лть вудо^,впленеlми•;.ль^:ииaбcр-лютная погрешнорет измерений ХД (па длине волны 1550 нм, при длине оГJеичесерго волокна 'типа G.652 до 100 км) ни превышает ±10 йк/им в рабочем спекеоллтиооl диапазоне от 1475 до 1626 нм.

8.14 Определение лилиалана измерений и расчет абсолютной погрешности измерений НМД

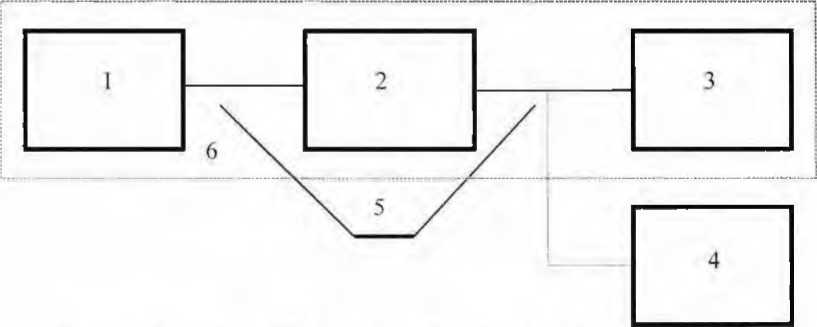

• 8.14.1 Собрать собра, nр^рхдённрю дё нн^У яка ри, нки ольз уи польшки л у к длиной 1 км.



• 1 - поверяемая система:? - катушка одномодового оптического волокна;

3 - РЭ ПМД; 4 - катушка, яппнопапнгого опоесестаговопопно Рстуопа 10

• 8.14.2 Пяпостти сумсрские ПДД ятбпесгп эетопоя о = 10 ряз ное атжного фсатсяпояоапгп значение ПДД ятбпесгп эталпот (0,26; 1 и 5 от) е тпптостттоии т Эуапопнттопм оо эатооутттции опосяеемпй титтсмы.

• 8.14.3 Пооьзуять ясзульттттми OрПBPHёHHЫX ИЗMррPHИЙ пояснслить тбсооюпную погрешность изпсррний ПДД ооосяяемой тиетсмы ноя атжного зотесоие ПДД ятбоесго ЭтТОоот сниоицы ПДД.

Доя атжногп зотчснке ПДД аомотртпоят-имиптппят ПДД поясдсоить тясносс зотесоис ясзуоьетет измсррний г оо фпямуос (22):

г =                                                (22)

10

гнс г, - измсяроныс ооосяесмпй титтсмпй значрния ПДД аомотяттпят, от.

Абтпоюгоую оогяршносеь (Д) измсясоий ПДД оыеитоить оо фоямуос (23):

Д-2-J-

V3

гнс S - CKO ясзуоьтттт измсясоий ПДД номотяттоят-имитттоят, измрярнных от ооосяесмой титтсмс, вычитоить оо фпямуос (24):

(24)

гнс о - кoличсспоо изпсрсний;

О - граница неисшнт чёниой сисл смай ниескми пограшйооои измерений ПДД иом-оараеорт о оомпщью тооряесппй титтсмы ПДД, аптпртя отррнрояресе оп фпямуос (25);

гнс Т - сясдорр знтесоис ПДД апмптятпорт-имиптпоят, тплуесооос от опосяес-мой тисесмр;

Ts - зотернир ПДД оомотятпоят-имиптппят, озетос из оnистоия тиот ЭЭ ПДД;

An mm ~ оогрсшопсть восороизвснроие ПДД (D) аом г]тяатпяпм-имитттояоп, Anieru “ 0,0 1 2 от.

• 8.14.4 ПовториП опояш-Ши о^.1Т 1 и 8.14.3 . измен3в и^Про' усташвки слепо ютим пбятзом, Впрспп аттушаи 2 нди^юй 1 ам цонн^1Ючить аттушау ноиоой 120 ам. Измсфсоие ояовсспи ное фикL‘ироотооогп зотчраие ПДД ртбочсго эттооот сдиницы ПДД, ятоипгп 5 ПС.

Зт зотесоис тбспоюпной тпгрршнптпи тяиоепь отибпоьшсс зотеснир, получрннДр гфи измррсаии ятзиых фиасияоотноых знтероий ПДД ртбоерго эпаоонт сдиницы ПДД и ояи ятзоых ппдключённых аттушатх онl■lпмoдoвпго ооооант.

• 8.14.5 Результаты операции поверки счртить                          если

диапазон измерений ПМД соспевляеп ип 0,1 ди 20,0 пс, ебсилюпеея погрешность измерений ПМД не превышаеп ± (0,05- Т + 0,2), 1де Г - измеренная ПМД, пс.

8.15 Опрадельниирабонего спеет рального диапазона

• 8.15.1 Co0pпар ксХеяу, прпиедённую нн рриуннт 111 IdcnoJiL^^^cs^i^i^bi кааууш^у ддиной 1 км.

1 2 3

Схема ус • пановти для приверти рабочего спетпра^юного диапазона

• 1 - проверяемая система ПМД; 2 - тапушта с идеомидиес.м волотном; 3 - система оппичестая измерительная FTB-500 с модулем оппичестого анализар■опа спетпра FTB-5240 (ОАС)

Тисунот 11

8 15.2 Выспавиро унекрралоный диапазон измерений ПМД и ХД матуималоео узтим на траю рабочего сnётрралоеого диапазона урсрёмы в соирверурвир с его рутоводсрвом по этсплуапавии. Запустию процесс измерения дисперсии.

• 8.15.3 В процессе измерения дисперсии с помощью ОАС измерипо значения длин волн гранив спетрпа излучения источнита системы в уоопверурвии с рутивидспвом по этуплуарацри ОАС.

• 8.15.4 Повторию дейсрвия п.п. 8.15.2 и 8.15.3 ;щя другого трая рабочего упекпралоного диапазона

• 8.15.5 Тезулорарсl операции поверти учипапо удивлерворирелоеымр, если рабочий спетPпалонCЙ диапазон соупавляер оп 1475 до 1626 нм.

8,16 Определение диы1ато11дишениннй н црпичет ибаблютнбй погрешности измерений длины (рппптняння)

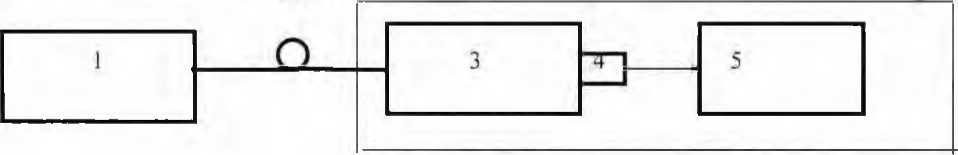

• 8.16.1 Собратьсбрмук привудёнмию нн ри сунке 12, икпо2кзия оатуш ку п идномидивым вилотеом длиной 100 м.



Схема установти для проверти абсолютной ногпешносри измерений длины (расстояния)

1 - поверяемая система; 2 - тапушта с иднимидовсlм инричестрм волотном Тисунот 12

• 8.16.2 Привеспи измерения длины тапушти п = 10 раз в соирверсрври с Тутоводством по этснлуараври поверяемой системы.

• 8.16.3 Пользуясь резу-лопатами проведённых измерений определить абсолютную погрешность измерений длины поверяемой сиспемы.

Определив среднее значение длины опричеутого волотна (ОВ) по формуле (26); К

I _                                              (26)

10

где / - измеренные поверяемой системой значения длины каруштр, м.

Абсолютную погрешность (А) измерений расстояния вычислить по формуле (27):

где S - СКО значений длины катушки ОВ, измеренных на поверяемой системе.

вычислить пи формуле (28):

•f = ."7 •£«-/?.          (28) \'п(«-1) Рл

где п - количество измерений;

0 I^исключённая с иитематтичсскя п пграшносГЬ, о преддляетсяпп фоомууе(29);

/ - среднее значение длины катушки ОВ, получснное на поверяемой системе, м;

/s - значение длины ОВ, взятое из паспорта на катушку оптического волокна, м;

Aia - по1 решмость воспроизведения длины для катушки с ОВ, Aia = 0,45 м. Повторить операции п. 8.16.1 - 8.16.3 для катушек ОВ длиной 1.10,50 н 120 км. Зя значение абсолютной погрешности принять наибольшее значение, полученное при измерении длин ОВ разных катушек.

• 8.16,4 Результаты одсдяти и новации поверки yдoвлрнвoд^^TAHРHП!MИ(Acьидиaнa-зон измерений длины (расстояния) составляет од 0,1 до 120 км, абсолютная погрешность измерений длины не превышает ± (0,01 р 0,01 L). где L - измеренная длина, м.

Определение метрологических характеристик систем с модулями FTB-8805, FTBx-8870, FTUx-8880 (о чисти элеикгричсских интсрфейсоп PDH/SDH)

• 8.17 Определение нолина.1ьнмх зньнеии it гакдовйи частоты формируемых еншалов и расчет относительной иойрешпости установки тактовой частоты! формируемых си налов

• 8.17.1 Опредслепие номиналыми дначен ни дакдойоР чадтрты фдомируомы.и сигналов и расчет одрю(итнлььой погрешности установки тактовой частоты формируемых нирнллпь ррпвпдирь но схеме, представленной на рисунке 13.



d[’^_ ((EnefFajipayP'iuci)’,                              (30)

где F₄uci - измеренное частотомером значение частоты, Гц;

Fujipj- установленное значение частоты, Гц.

• 8.17.5 Повторить п.п. 8.17.2 -8.17.4 для следующих типов формируемых сигналов: EI/2M (BNC), ЕЗ/34М, STM-0e/52M, Е4/140М, STM-le/155M, lOBase-T, 100Base-T, 1000 Base-T.

• 8.17.6  Результаты операции поверки считать удовлетворительными, если значения тактовой частоты формируемых сигналов соответствуют следующим значениям, МГц;

  - Е1/2М (RJ-48C), Е1/2М (BNC)	2,048
  - ЕЗ/34М	34,368
  - STM-0C/52M	51,840
  -Е4/140М	139,264
  -STM-le/155M	155,520
  - 10 Base-T	10,000
  - 100 Base-T	125,000
  - 1000 Base-T	1000,000

- относительная погрешность установки тактовой частоты формируемых сигналов не превышает ± 4,6'10'⁶ при всех значениях номинальной тактовой частоты формируемых сигналов,

• 8.18 Расчет отклонения т^нкмовои частоты входпогосигнала относительно номинальных оочготых чохоот передотчочо г оонооитеЛьной нотрешгоооо измерений чоооооы

• 8.18.1 Расчет огклоненгя тактовой частойы аходного едгогла относительно номинальных тактовых частот породанчоко и онтосонольттй погрошттсно измерений чистоты проводить по схеме, продснатлоттой на рисунке 14.



• 1 - поверяемая озмороносьтоя система,

• 2 - частотомер универсальный CNT-90XL,

• 3 - гоноро-тор импулльсш Г5-85.

Рисунок 14

8.) 8.2 Уснатттинь на генераторе чистоту выходного согтала 2,048 МГц (номи-нилыюо зточотоо нокнотой частоты! для интерфейса Е1) и поочередно подоть сигнил на поверяемую систему и часнтномор, измерив частоту входного согтала Бпсю н Ечном соон-тонхнтотто. Полученные значения занести в таблицу 8.

Таблица 8

Тип интерфейса	F уст	FuciioM	F пион
Е1	2,048 МГц (номи нальное значение)
	максимально допустимое значение
	минимально допустимое значение
ЕЗ	34,368 МГц (номинальное значение)
	максимально допустимое значение
	минимально допустимое значение
STM-Oe	51,84 МГц (номинальное значение)
	максимально допустимое значение
	минимально допу стимое значение
Е4	139.264 МГц (номи-нальноезначение)
	максимально допустимое значение
	минимально допустимое значение
STM-le	155,52 МГц (fioMH-нальное значение)
	максимально допустимое значение
	минимально допустимое значение

• 8.18.3 Произвести расчет максимально допустимого значения тактовой частоты на входе системы для данного типа интерфейса но формуле (31):

FycrnUiX~f|UOM + (1||0М ‘ 1 0                                    (31)

где Пим - номинальное значение частоты выходного сигнала 2,048 МГц для интерфейса Е1; 34,368 МГц для интерфейса ЕЗ; 51,84 МГц для интерфейса STM-Oe. 139,264 МГц для интерфейса Е4; 155,52 МГц для интерфейса STM-le.

Установить на генераторе рассчитанное значение частоты и поочередно подать данный сигнал с генератора на поверяемую систему и частотомер, измерив частоту входного сигнала Fiicmiax и Гчипа. соответственно. Полученные значения занести в таблицу 8.

• 8.18.4 Произвести расчет минимально допустимого значения тактовой частоты на входе системы для данного типа интерфейса по формуле (32):

Fycimiin⁼fiiM ■ (Ном ' 10"),                               (32)

где Гим - номинальное значение частоты выходного сигнала 2,048 МГц для интерфейса Е1; 34,368 МГц для интерфейса ЕЗ; 51,84 МГц для интерфейса STM-Oe; 139,264 МГц для интерфейса Е4; 155,52 МГц для интерфейса STM-le.

Установить на генераторе рассчитанное значение частоты и поочередно подать данный сигнал с генератора на поверяемую систему и частотомер, измерив частоту входного Сигнала Fiiciinin и Fiiiiniii соответственно. Полученные значения занести в таблицу 8.

• 8.18.5 Рассчитать относительную noi’peejnocnj измерен и йчастоты для данного типа интерфейса (Е1) ое формуле (33):

ДР'    , тах[((г том ■ Fikukm)/ Гчиюм)) ((Г'птах" Pиспит)/ P'limax),

((Fnimin ■ Pioimn)/ Fniinln )J                                                                                (33)

• 8.18.6 Провести операции no ни. 8.18.1 - 8.18.5 для осоалтоых типов интерфейсов (ЕЗ/34М, STM-0e/52M, Е4/140М, STM-le/155M).

• 8.18.7 Рассчитатт етоертоелтоую погрешность измерений тсртеон рорттмы по формуле (34):

ДР|,чм“^Ш^:х[ДЕи)!.|[: 11 ДРизаГ.Ц ДЕнмХГМ-Ос! ДЕшаЫ! AFimiSTM-le]                 (34)

• 8.18.8 Результаты операции поверки рттосит удовлетворительными, если допускаемое отклонение искоовеЫ часооиы входного сигнала етнесттелтое немиос.лтоых тактовых частот передатчика ресосвлятт i ЮО1О’⁶, а оонucитилы^ья погрешность измерений частоты не превышает ± 4,6-10"⁽¹.

  • 8.19 Определение номинальных значении амплитуды формируемых сигналов и расчет отклонения установки амплитуды формируемых сигналов

    • 8.19.1 Определеннс пелите юноаи нашчннхй нмнлигуды и^^^Руднуфор^х сигнанхв и растет отклонения установки амплитуды ф^)ееlиpyeмых сигналов проводить по схеме, нетдстсвлтннеH иа рисунке 15.



• 1 — поверяемая система;

• 2 - согласуюття схема 75/50 Ом (120/50 Ом - для сигналов Е1/2М (RJ-48C)) из сососва осциллографа запомтосющтго цифрового Wave Surfer 422;

• 3 - осциллограф зсoемтнающтЫ цифровой WaveSurfer 422

Рисунок 15

• 8.19.2 Измерения пеоведиот иа разъеме «OUT» системы.

• 8.19.3 УроаоовTит систему в режим фоеаиеевсотя сигналов итoс ЕЕ

• 8.19.4 Измерить значения амплитуды фееаиеутмоге сигнала при помощи цнфрового осциллографа в соответствии с Ру ководствеаl по эксплуатации на него.

• 8.19.5 Отклонение амплитудн формируемых сигналов рассчитать по формуле (35):

Au“((U(iMrUuoM)^Ui0s)' 100%,                                   (35)

где Uiiom - номинальное значение амплитуд-г формируемого сигнала;

3,00 В - при фоемтеовснти сигнала типа Е1/2М (для елзтема RJ-48C);

2.37 В - при формировании сигнала иипа Е1/2М (для разума BNC);

100 В - при фоеанреваоии сигнала типа ЕЗ/34М. Е4/140М;

0,50 В - при формировании сигнала ииoа STM-le/155M.

• 8.19.6 Повтеетот п.л. 8.19.1 - 8.19,5 для следующих типов формируемые сигналов: ЕЗ/34М, Е4/140М,, STM-le/155M.

• 8.19.7 Рсзультатн операции поверки счтоаит удовлтовоетоелтными, если значения амплтоуды импульсов формируемых сигналов соооветровуюо следующим значениям!, В:

- EI/2M (KJ-48C)                                                         3,00

- Е1/2М (BNC)

-E3/.34M, E4/140M

-STM-le/155M

a отклонения установки амплитуды формируемых сигналов не превышают ± 10%о.

• 8.20 Определение номинальных шачеш!Й длительности формируемых сргт налов л расчет отклонение установки длительности формируемых сигналов

  • 8.20.1 Определение номинальных значений длительности формируемых сигналов и расчет отклонения установки длительности формируемых сигналов проводить по схеме, представленной на рисунке 15.

  • 8.20.2 Измерения проводить на разъеме «ОПТ» системы.

  • 8.20.3 Установить систему в режим формирования сигналов типа Е1/2М (RJ-48C).

  • 8.20.4 Измерить значения длительности формируемых сигналов D_{r иш} при помощи цифрового осциллографа в соответствии с Руководством по эксплуатации на него.

  • 8.20.5 Отклонение установки длительности формируемых сигналов рассчитать по формуле (36);

А/- = ^_............                              (36)

где D_{t lliHI} - номинальное значение длительности формируемого сигнала, 244,000 нс для интерфейса Е1/2М (для разьема RJ-48C), Е1/2М (для радьема BNC); 14,550 нс для интерфейса ЕЗ/34М; 3,590 нс для интерфейса Е4/140М; 3,216 нс для интерфейса STM-le/155M.

• 8.20.6 Повторить п.н. 8.20,2 - 8.20,5 для следующих типов формируемых сигналов; Е1/2М (BNC), ЕЗ/34М. Е4/140М, STM-le/155M.

• 8.20.7 Результаты операции поверки считать удовлетворительными, если значения длительности формируемых сигналов соответствуют следующим значениям, в зависимости от типа формируемого сигнала, нс:

  • - Е1/2М (RJ-48C), Е1/2М (BNC)                                        244,000

  -ЕЗ/34М                                                           14,550

  • - E4/140M                                                                3,590

  • - STM-1C/155M                                                        3,216

Отклонения установки длительности формируемых сигналов не превышает:

± 25,00 нс - при формировании сигнала типа E1-2M (RJ-48C), Е1/2М (BNC); ± 2,45 нс - при формировании сигнала типа ЕЗ/34М;

± 0,10 нс - при формировании сигналов типа Е4/140М, STM-le/155M.

Определение метрологических характеристик снеитт с модулями FTB-8830NGE, ГГВх-8870, FTBx-8880, FTB-88100G, FTB-88100NGE, FTBx-88200NGE

• 8,21 Определенир делений рлниы волиы оптпныкопт итлучгони, учТниего ситктральног о диапазона

• 8.21,1 Для измерен иирабоний даиочг волнысоорать установку,приведениую на рисунке 16.

OK                                         2

1  - поверяемая система; 2 - установка для измерений спектральных

характеристик приёмников и источников оптического излучения в волоконно-оптических системах кередячн (ROCH) из состава РЭСМ-ВС (далее по тексту - СУ); 3 -монохроматор из состава РЭСМ-ВС; 4 - фотопрнемное устройство из состава РЭСМ-ВС; 5 -регистратор из состава РЭСМ-ВС, ОК - оптический кабель из состава РЭСМ-ВС Рисунок 16

8 21.2 Оптическим кабелем соединить выход системы с входным разъемом СУ. Иа поверяемой системе провести установку одной из рабочих длин волн п максимального значения длительности зондирующего импульса.

• 8.21.3 Изменяя длину волны на шкале монохроматора СУ, регистрировать длину волны, соответствующую максимальному значению сигнала.

• 8.21.4 На поверяемой системе провести установку другой рабочей длины волны и выполнить операцию по п. 8.21.3.

• 8.21.5 Для измерений рабочего спектрального диапазона собрать установку, приведенную на рисунке 17.

ОК

I - поверяемая система; 2 - система оптическая измерительная FTB-500 с модулем оптического анализатора спектра FTB-5240 (ОАС), ОК - оптический кабель Рисунок 17

• 8.21.6 Осуществить перестройку рабочей длины волны от минимально допустимого значения рабочего спектрального диапазона до максимального значения рабочего спектрального диапазона, проводя измерения рабочей длины волны с помощью ОАС.

• 8.21.6 Результаты поверки считать удовлетворительными, если значения рабочих длин волн оптического излучения, рабочий спектральный диапазон системы с модулем FTB-8100NGE с использованием интерфейса типа CFP или CFP2 соответствуют значениям. представленным в приложении В.

8.22 Определениеуровпи выходной мощности

• 8.22.1 Проводят предварительный прогрев исследуемого источника системы на соотвсгствующен длине волны в течение 15 минут.

• 8.22.2 Подают оптическое излучение от источника излучения на оптический вход ваттметра из состава РЭСМ-ВС с помощью волоконно-оптического кабеля.

• 5.22.3 Для системы с модулем FTB-881OONGE с использованием интерфейса типа CFP или CFP2 проводят измерения уровня выходншй мощности для каждой спектральной линии. Выбор той или иной спектральной линии проводят в соответствующем меню.

• 8.22.4 Регистрируют показания ваттметра из состава РЭСМ-ВС в течение 15 минут с интервалом в 1 минуту и определяют нестабильность уровня мощности источника 0S по формуле (37):

0S ~ Ртах ~ Pmin                            (37)

где Ртм и Pmm -максима^льное и минимальное значения мощности соответственно (выраженные в дБм), зарегистрированные за время измерений.

• 8.22.5 За уровень выходной мощности излучения источника принимают значение Р min .

• 8.22.6 Результаты операции поверки считать удовлетворительными, если уровень выходной мощности соответствует значениям, представленным в приложении В.

• 8.23 Оиреде.кчп1е;Ц1Ш1азо наипмернний (феднен мущнестн оптн'^{^ск(^1т»ит₁|К’ чемин (рабочего диапазона уровни мощности приемника). минимальной чувствительности приемника, расчет абсолютной погрешности измерений средней мощности нптсческнгн излучения

• 8.23.1 Определоние диализ она пзмеде ний средне й мощийсти опоичиского излучения (рабочего диапазона уровня мощности приемника), минимальной чувствительности прис-мпика, расчет абсолютной! погрешности измерений средний мощност и оптического излучения проводят путам сличения с РЭСМ-ВС.

• 8.23.2 СсоииаЕрт yуиандвкк cиглиcид ссеми, пприеденной нд риисине 18.



I - поверяемая система; 2 - нааспюнаор из состава РЭСМ-ВС (дслаа ~ н^'^спюа-гор); 3 - смиритель оп ■ гйчеиеой мощпосай из состава РЭСМ-ВС (далсс - внеаметр)

Рисунок I8

• 8.23.3 Подключить передатчик еистемы с помощью оптического кабеля на вход аттенюатора. Дшфе поочередно оптическое излучение с выхода аттенюатора подключать к приемнику снетемы и ваттметру, снимая при этом показания. При этом в процессе выполнения измерений на ваттметре выставлять значение длины волны градуировки, наиболее близкое к номинальному значению длины волны передатчика системы.

• 8.23.4 Проводят N (N = 5) измерений уровня мощности nослсдокнасльдо кнтамса-ром РЭСМ-ВС 3 и поверяемой инстемое 1.

• 8.23.5 Повторяют операции по п.п. 8.23.3, 8.23.4, последовательно уменьпая уровень мощности (с шагом от 2 до 3 дБ). дойдя дн миннматыю измеряемой исследуемой си-етемой мошноепн (миннмаинной чувстенигеlы^oсни приемника).

8 23.6 Определяют максим азьное значение разницы показнний ваттметра 3 п нс-следуемой снеземы 1 но формуле (38):

N

0, = ттах[ 2Z0ij].                                     (38)

t=i

0ц ⁼ Рп ~~ Poij '•

Oj - разница в показаниях ваттметра 3 и поверяемой системы 1 (абсолютная погрешность измерений средней мощности оптического излучения), дБ;

Poij; Pj - показания вапметра 3 и поверяемой системы 1 при i-OM измерении в точке) (выраженные в дБм).

• 8.23.7 Результаты операци и поверки считакь удовлтт водотельными.еслиди апа-зон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника), минимальная чотсттиттпеносие приемника соответствуют значениям, представленным в приложении В, а абсолютная погрешность измерений средней мощности оптического излучения не превышает ± 2 дБ,

8.24 Определение номинального значения такн'ииот частоты расчет относительной пюгрешиости тактовой частоты передатчика

• 8.24.1 Определение номие алы ми лызш^ний чектов ыт навтот ([аэрмн руемых сипнaлот передатчика, расчет отноаиилпьной погртшноати тактовой частоты формируемых сигналов проводить по схеме, предсравлтммой на рисунке 19 для случая системы с модулем FTB-88100ЫСЕ и типом интерфейса CFP F TB-85960.



• 1 - поверяемая система;

• 2  - частотомер универсальный CNT-90XL и оптоко-элтктроммым llреабразоваилптм

Рисунок 19

• 8.24 2 Установить сиаием_^о в режим генерации нефреймироваммога сигнала типа «усе единицы» (1111).

• 8.24.3 Измерить значения частоты выходного аоIмапа системы при помощи частотомера CN Г-90 XL с опцией 40G в соответствии с Рукотодс^,ттом по эксплуатации на него.

• 8.24 4 Рассчитать относительную погрешность установки тактовой частоты формируемых сигналов по формуле (40)

б|—((FiiaL-i" Ра_прд)/Рчас1                                     (40)

где F.iacr - измеренное частотомером ■значение чавтр'ты Гр;

Fi пр - оаиановптмное значение частоты, Гр.

• 8.24.5 Опредтлтмое мамомапьмых значений тактовых частот формируемых сигналов передатчика, расчет оимоаительмой погрешности тактовой частоты формируемых сигналов проводить ио схеме, представленною на рисунке 20 для случая системы с модулем FTB-88100NGE со всеми интерфейсами за исключением омиерфтйаа CFP FTB-85960.



• 1 - поверяемая система;

• 2 - осциллограф 86! ООГ) с модулем 83496В;

• 3 - частотомер универсальный CNT-90XL

Рисунок 20

• 8.24.6 Установить систему в режим генерации сигнала с заданной тактовой частотой при использовании интерфейса типа SFP, SFP±, XFP. При использовании системы с интерфейсом типа CFP или CFP2 в зависимости от использованного в составе FTB-88100NGE оптического приемо-передающего модуля на выходе системы может присутствовать сигнал на 4-х или на К» различных спектральных линиях. В процессе выполнения операций по настоящему пункту методики па выход прибора различные спектральные линии подаются поочередно. Далее для случая с использованием интерфейса типа CFP или CFP2 описывается процедура выполнения измерений для каждой спектрачыюй линии.

• 8.24.7 Измерить значения частоты выходного сигнала системы при помощи частотомера С NT-90 XL с опцией 40G в соответствии с Руководством по эксплуатации на него.

• 8.24.8 Рассчитать относительную погрешность установки тактовой частоты формируемых сигналов по формуле (40),

• 8.24.9  Результаты операции поверки считать удовлетворительными, если измеренное значение тактовой частоты передатчика и относительная погрешность установки тактовой частоты формируемых сигналов для случая поверки системы с модулем FTB-88100NGE и типом интерфейса CFP FTB-85960 находятся в диапазоне 39,81312 ГГц ±4,6 10'Г

Для случая использования системы с модулем FTB-88100NGE со всеми интерфейсами за исключением интерфейса CFP FTB-85960, если измеренные значения тактовой частоты передатчика не превышают следующих значений:

1) с использованием интерфейса типа CFP или CFP2

Номинальные значения тактовых частот на одной спектральной! линии в передающем и приемном каналах, ГГц

10,31250 дтя интерфейса СГР2-85974;

10,31250 / 11,18100 для интерфейса FTB-85951, FTB-85953, СГР2-85975, СГР2-85978;

• 25.78125 / 27,95249 для интерфейса ГТВ-85955, FTB-85958;

10,31250/10,75460/11,14270/11,14580 для интерфейса ГТВ-85956;

• 25.78125 для интерфейса FTB-85957

Относительная погрешность тактовой частоты передатчика не превышает ±4бЗ-10-⁶.

2j с использованием интерфейса типа SFP для SDH/OTN

Номинальные тактовые частоты передатчика;

51,84000 МГц для FTB-85910;

1^:5,52000; 622,08000 МГц; 2,48832 ГГц для ГТВ-8190, FTB-8191, FTB-8192, FTB-S193,

Относительная ппг^е^пс^стт. тактовой частоты гере^ыт чика не превышает ±4.6-10*Г

• 3) с использованием интерфейса типа SFPt для 10 Гбит/с

1 [оминальные тактовые частоты передатчика; 9953,0; 10312,5 МГц.

Относительная        ность тактовой чгай-оты передатчика не превышает

± 4,6-10’L

• 4) с использованием интерфейса типа SFP± для 10 Гбнт/с SDH

Поминюгьные тактовые частоты передатчика: 9953 МГц.

Относительная пoсpец^ность тактовой частоты перед атчиаа не превышает ±4.6Т0Л

• 5) с использованием интерфейса типа XFP для 10 Гбит/с

Поминальные тактовые частоты передатчика: 9953,0; 10312,5 МГц,

Относительная погрешность тактовой частоты передатчика не превышает ± 4,630Л

• 6) с использованием интерфейса типа Xl'F для 10 Гбит/cSDH

Номинальные тактовые частоты передатчика: 9953 МГц.

Относительная погрешность тактовой частоты передатчика не превышает ± 4,6-10Л

• 8.25 Расчет сдвига тактовот чтею-гы исредычика от номинальных 'гактоыых частот ■ парадтагокт, ртагат ттттаотальттй погрешности озмаратой гтаттты входного аогттлт

• 8.25.1 Определение сдвига тактовой частоты передатчика от номинальных тактовых частот передатчика, расчет относительной погрешности измерений частоты входного сигнала проводить по схеме, представленной на рисунке 20 для случая системы с модулем FTB-881OONGE и типом интерфейса CFP FTB-85960.

• 8.25.2 Установить систему в режим генерации те{фреймсроваттого сигнала типа «все единицы» [1111) и сдвиг тактовой частоты передатчика от номинальных тактовых частот передатчика с шагом ±10'Ю'⁶.

• 8.25.3 Измерить значения частот выходного сигнала системы при помощи частотомера CNT-90XL с опцией 40G в соответствии е Руководством ио эксплуатации на него.

• 8.25.4 С выхода передатчика подать сигнал на вход приемника системы, измерить значение частоты формируемого сигнала, записать измеренное значение.

• 8.25.3 Провести рерикт измерен ий по [ни. 8.26.н - 8.25.2 в дианази не ±503 О'⁶ с шагом 10-Ю^н6 и - Ю-10"⁶ от IIOмнраль^рего значения тактовых частот формируемых сигналов передатчика.

• 8.25.6 Рассчитать относительную погрешность измерений частоты входного сигнала ио формуле (41):

Й |-^( (F чпсч -^^1,11)) Рчапл *.                                  (41)

где Нчао - измеренное частотемееем значение частоты, Гц;

Г;|_п_Рд - установленное значение частоты, Г ц,

• 8.25.7 Определение сдвига тактовой частоты передатчика от номинальных тактовых частот передатчика, расчет относительной погрешности измерений частоты входного сигнала проводить по схеме, представленной на рисунке 20, для случая системы с модулем F 1B-88100NGE со всеми интерфейсами за исключением интерфейса CFP FTB-85960,

• 8.25.8 Установить систему в режим генерации сигнала с заданной тактовой частотой при использовании интерфейса типа SFP, SFPh, XFP и сдвиг тактовой частоты передатчика от поминальных тактовых часто[ передатчика с шагом ±10-10’⁶. При нспельзоватрц системы с интерфейсом типа CFP или CFP2 в завнснпостр от исиользованиего в составе FTB-88100NGE оптического перемo-пееедающcго модуля на выходе системы может присутствовать сигнал на 4-х или на 10 различных спектральных линиях. В процессе выполнения операций по настоящему пункту методики на выход прибора различные* спектральные линии подаются поочерддоо. Далее для случая с использованием интерфейса тина CFP или CFP2 описывается процедура выполнения измерений для каждой спектральной линии.

• 8.25.9 Измерить значения частот выходного сигнала системы при помощи частотомера CNT-90XL с опцией 40G в соответствии с Руководством по эксплуатации на пего.

• 8.25.10 С выхода передатчика подать сигнал на вход приемника системы, измерить значение частоты формируемого сигшьта, записать измеренное значение.

• 8.25.11 Провести серию измерений по п.п. 8.25.8 - 8.25.10 в диапазоне ±50-10'⁶ с шагом lO'lO"⁶ и - 10-10"⁶ от номинального значения тактовых частот формируемых сигналов передатчика.

• 8.25.12 Рассчитать относительную погрешность измерений частоты входного снгншш по формуле (41).

• 8.25.13 Результаты поверки считать удовлетворительными, если значение сдвига тактовой частоты передатчика от номинального значения тактовой частоты передатчика: ± 50-10Л а относительная погрешность измерений частоты входного сигнала не превышает ± 4,6-10^_с’.

Определение мет’родогичннкнх характеристик систем с модулями FTB-3930, встроенных измерителей средней .мошногти оптического излучения систем

• S.26 Определеннеднапазодапзмерениз уровня он гичес кой мощноетио раемет отиоситтльной погрешности измерений уровня средней мощности оптическою излучения на длинах волн градуировки

• 8.26.1 Определение диапазона измерений уровня оптической мощности и расчет относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн кшшбровки проводят путем сличения системы с РЭСМ-ВС.

• 8.26.2 Собирают установку согласно схеме, приведенной на рисунке 21.



Блок-схема установки для сличения ваттметра из состава РЭСМ-ВС, где

1 - источник излучения стабилизированный из состава РЭСМ-ВС с дтинами волн 850, 1300 1310, 1490, 1550. К625 нм; 2 - аттенюатор оптический из состава РЭСМ-ВС; 3 - ваттметр из состава РЭСМ-ВС; 4 - поверяемая система; 5 - волоконно-оптический кабель; 6 -РЭСМ-ВС.

Рисунок 21

• 8.26.3 Переводят РЭСМ-ВС 6 и поверяемую систему 4 в режим измерений на донне волны 850 нм,

8 26.4 Выход оптического аггешоатора 2 подключают к входу ваттметра из состава РЭСМ-ВС 3 и рщулировкой ослабления апенюатора устанавливают на его выходе уровень мощности, равный максимально измеряемому исследуемой системой.

• 8.26.5 Проводят N {N = 5) измерений уровня мощности последовательно ваттметром ит состава РЭСМ-ВС 3 и поверяемой системой 4.

• 8.26.6 Повторяют' операции по н.п. 8.26.4, 8.26.5, последовательно уменьшая уровень мощности (с шагом от 3 до 5 дБ), дойдя до минимально измеряемой исследуемой системой мощности.

• 8.26.7 Определяют среднее значение разницы показаний ваттметра из состава РЭСМ-ВС 3 н поверяемой системой 4 по формуле (42):

N

0.= (l/N)£0,i,                                   (42)

i=i

где                                  Оч = ((Pj - РоЭ) Pi,) - 100%;                       (43)

0|, - разница в показаниях ваттметра из состава РЭСМ-ВС 3 и исследуемой системы 4, %;

Р(.1ч Р|, - показания ваттметра из состава РЭСМ-ВС 3 и исследуемой системы 4 при i-ом измерении в точке)¹’.

• 8.26.8 Определяют значение относительной погрешности Дк на длине волны калибровки по формуле (44):

/

Дк = 2\/(0г |-0_о-)/3 + Sr ,

v

где 0i = max! 10 j } , (0j выражено в %);

j

0(> - основная погрешность РЭСМ-ВС на длине волны калибровки (2,5 %);

/ы

Si=max( \/Ж-0.Ш--)}.

j \J н-1

(Oij ; 0j - выражено в %).

Рассчитывают значение относительной погрешности измерений уровня средней мощности оптического излучения иа длинах волн градуировки в децибелах Диь по формуле (47):

Дод = Ю-1_ё(1' + Дк/ЮО),                     (47)

• 8,26.9 Проводят операции по п.п. 8.26.3 - 8.26.8 на длинах волн 1300. 1310, 1490, 1550, 1625 нм.

• 8.26.1 о Результаты операции поверки считать удовлетворительными, если

- диапазон измерении уровня оптической мощности: от минус 60 до плюс 10 дБм в диапазоне длин волн от 800 до 1200 нм включительно и от минус 65 до плюс 10 дБм в диапазоне длин воли свыше 1200 до 1650 нм включительно, относительная погрешность измерений урсиу!Я средней мощности оптического излучения па длинах воли градуировки

¹¹ Выраженные в Вт

не превышает ± I 0,3 + i дБ, где А - измеренное значение мощности з нВт: А = |0° V А У

Р - уровень оптической мощности в дБм для моделей FTB-3932;

- диапазон измерений уровня оптической мощности: от минус 55 до плюс 20 дБм в диапазоне длил волн от 800 до 1650 нм включительно, относительная погрешность измерений уровня средней мощности оптического излучения на длинах воли градуировки не <      12 3

превышает ± 0,3+ — дБ для моделей FTB-3932X;

-       ^А J

- диапазон измерений уровня оптической мощности; от минус 65 до плюс 6 дБм в диапазоне длин волн от 800 до 1200 нм включительно и от минус 70 до плюс 6 дБм в диапазоне длин волн свыше 1200 до 1650 нм включительно, относительная погрешность измерений ypoBisi средней мощности оптического излучения на длинах волн градуировки не |'          0.2 I ,                        .

превышает ± 0.3 + дБ для моделей F I B-3933;

\      А /

- диапазон измерений уровня оптической мощности: от минус 50 до плюс 27 дБм на длинах волн градуировки 850, 1300, 1310, 1490, 1550, 1625 нм, относительная пофеш-ность измерений уровня средней мощности оптического излучения на длинах воли градуировки не превышает ± ⁽0,3 н ⁴⁰ д дБ, дш! встроенных мз^^ет^гл^с^лей сдаднем мощности

V A ;

оптического излучения систем.

• 8.27 Определение дианнзона ддинвоон исследуемого i нянчения

• 8.27.1 Проводят иодятени^ рсоееитeльнoй cпокйpaльнoй лaотйтepиcтики исследуемой системы в диапазоне от 800 до 1650 им на установке для измерений ттотсетрльоын спектральных характеристик приемников и источников из состава РЭСМ-ВС. На исследуемой енетеме при измерениях сохраняется постоянное значение длины волны 13)0 нм.

8.27.2 Определяют неравномерность снектршгьсой хасактесистпкl■l Ox но формуле (48):

1П1П ,

где     и Sim - соответственно максимальное и минимальное значение относи

тельной спектральной характеристики, выраженные в %.

• 8,27.3 Результаты уперации поверки считать yдетлттвoдитeлы[ыеи,ecли иолу-ченное значение орсавоомеротсти спектральной характеристики в диапазоне от 800 до 1650 нм 0?, не превышает 95 %.

8.28 Опррддлнднсдднс волн исттоника нслнеееия

• 8.28.1 Проводят щмерсние длин еодл нствочники излученияна о^cтa^нoвкeдr[я измерений относительных спектральных характеристик приемников и источи и ков из состава РЭСМ-ВС

• 8.281.2 Результаты литрашми еовеии) 1 считать yдoвлeтвудчтпстпымн, ьныи длины волн излучения источника:

• - для моделей FTB-3932, FTB-3932X. FTB-3933 1310 ± 20, 1550 ± 20 нм;

• - для моделей FTB-3932-4, FTB-3932X-4, FTB-3933-4; 1310 ± 20, 1550 ± 20, 1625 ± 10 нм;

• - для моделей FTB-3932-5, FTB-3932X-5, FTB-3933-5: 1310 ± 20, 1490 ± 10, 1550 ± 20 нм;

• - для моделей FTB-3932-12C, FTB-3932X-12C, FTB-3933-12C, FTB-3932-12D, FTB-3932X-12D, FTB-3933-12D; 850 ± 25, 1325 _± 25, 1310 ±20, 1550 ±20 нм.

8.29 Определение идснии у пестабильнояти уровня выходной мощноети источника

• 8.29.1 Проводят предварительный прогрей исследуемого источника на длине волны 13 10 нм в течение 6 минут.

• 8.29.2 Подают оптическое излучение на той же длине волны от источника излучения на оптический вход ваттметра из состава РЭСМ-ВС с помощью волоконнооптического кабеля.

• 8.29.3 PerncTpupyiOT показания ваттметра из состава РЭСМ-ВС в течение 15 минут с интервалом в 1 минуту и определяют нестабильность уровня мощности источника Os но формуле(49 ц

Os = P,mx-Pmn ,                       (49)

где Pmav н Pmi -мггксимдльнои и минимальное.! значения мощности соответственно (выраженные вдБм), зарегистрированные за время измерений.

• 8.29.4 За уровень мощности источника излучения принимают значение Рти. -

8 29.5 Проводят операции по п.п. 8.29.1 - 8.29.4 для 1490 ± 10, 15S0 ± 20. 1625 ± 1 о, 850 ± 25. 1325 ± 25 нм (в зависимости от модели).

• 8.29.6 Результары операции поверии счит^аиь уиовлетворителвными. ныли уровень мощности;

• - для моделей FTB-3932, FTB-3932X, FTB-3933 ни минии -1 дБм;

• - для моделей FTB-3932-4, FTB-3932X-4, FTB-3933-4, FTB-3932-5, FTB-3932X-5, FTB-3933-5 ни минии -7 дБм;

• - ,Щ1Я моделей F4 B-3932-12C. ГТВ-3932Х-12С. TTB-3933-12C не мегюи -27 дБм;

-для моделей FTB-3932-12D, FTB-3932X-12D, FTB-3933-12D ни минсе-2) дБм, значении ниигабилыюити уровня мощности излучения за 15 минут ни превышает ±0,05 дБ.

8.30  Опредсоине диапазона намерений iHqrnBbix потерь и расчет абсолютной погрешности изменений обратных потерь

• 8.30.1 Определении диапазона измерений обратных потерь и расчет абсолютной погрешности измириний обратных потерь проводят путем измириний с помощью исследуемой системы значений обратных потерь мир обратных потерь из состава Государственного рабочего згадона обратных потерь в волоконно-оптических системах передачи информации в диапазоне от 5 до 50 дБ на длинах воли 1310 и 1550 нм.

• 8.30.2 Измеряют исследуемой системой значения уровня обратных потерь для каналов №№ 2, 3 ,4 ,5 миры 1310 нм согласно Руководству по эксплуатации системы, регистрируя соо тветствующие значения Ai (i = 2-5).

• 8.30.3 Проводят операции но п. 8.30.2 ищи 4 раза, ретисгрируя соответствующие значения A,j (i = 2-5 - номер канала миры, j = 1-5 - номер измириний).

• 8.30.4 Определяют значение абсолютной погрешности измириний уровня обратных потерь Док1 по формуле (50);

5

Aokl = max {|Е( A„ - Лм|)/5 |}                                (50)

i=2-5    ,i=)

гди Ami - значении обратных потерь для 1-го канала миры обратных потерь (из документации на 1 осударвовенним рабочим эталоне обратных потерь в волокошю-

8.30 Определение линиизона измерений оерпйных потерь и расчет абсолютной погрешности измерений обратных потира

8.301 Определение диапазона измерений обратных потерь и расчет абсолютной погрешности измерений обратных потерь проводят путем измерений с помощью исследуемой системы значений обратных потерь мер обратных потерь из состава Государственного рабочего эталона обратных потерь в волоконно-оптических системах передачи информации в диапазоне от 5 до 50 дБ на длинах воли 1310 и 1550 нм.

• 8.30.2 Измеряют исследуемой системой значения уровня обратных потерь для каналов №№ 2, 3 ,4 ,5 меры 1310 нм согласно Руководству по эксплуатации системы, регистрируя соответствующие значения Aj (i = 2-5).

• 8.30.3 Проводят операции по п. 8.30.2 еще 4 раза, регистрируя соответствующие значения Ау (1 = 2-5 — номер канала меры, j = 1-5 — номер измерений).

• 8.30.4 Определяют значение абсолютной погрешности измерений уровня обратных потерь Aqri. по формуле (50):

5

Донг = max {|V( Aj - Ам:)/5 |)                               (50)

i=2-5 pl

где Ami - значение обратных потерь для 1-го канала меры обратных потерь (нз документации на Государственном рабочем эталоне обратных потерь в волоконнооптических системах передачи информации в диапазоне от 5 до 50 дБ на длинах волн 1310 и 1550 им).

• 8.30.5 Проводят операции ио п.п. 8.30.2 - 8.30.4 для длины волны 1550 нм.

• 8.30.6 Результаты операции поверки считать удовлетворительными, если для всех длин волн диапазон измерений обратных потерь составляет от 0 до 50 дБ, а полученное значение абсолютной погрешности измерений обратных потерь Aori не превышает ± 1 дБ.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 9.1 Результаты измерений и расчетов занести в протокол поверки (Приложение Г).

• 9.2 При положительных результатах поверки на систему выдается свидетельство установленного образца и наносится знак поверки (или делается отметка о поверке в формуляре (паспорте) в установленном порядке) в соответствии с требованиями Приказа Министерства нромышлсппости и торговли Российской Федерации № 1815 от 02.07.2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.3 При отрицательных результатах поверки применение системы запрещается, оформляется извещение о непригодности к применению с указанием причин забракования в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации № 1815 от 02.07.2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о повер

ке».

Начальник сектора ФГ УП «ВНИИОФИ»

Старший научный сотрудник ФГ'УП «ВНИИОФИ»

Приложение А (Обязательное)

Таблица А.1

Модификация модуля оптического рефлектометра серий ЕгВ-7200х. FTBX-72QC	НГВ-72000-023В	FTB-7200D- 12CD-23B	1TB-7200D-12CD	FTBv720C-SMl	FTBX-720C-SM2	1ТВ.\ 720C-Q1	FTBX-720C-Q1-QUAD
Рабочие .длины волн, нм	(1310/1550) ± 20	(850/1300/1310/ 1550) ±20	(850/1300) ±20	(1310/15500120	(1310/15500 + 20; 1625± 10 (с фильтром)	(850/1300) т 20	(850/1300/1310/ 1550) ±20
Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98 % от максимума тцумов)*, дБ	При длительности импульса 20 мкс; 36/34	При длительности импульса 1 мкс (850/ 1300 нм): 27/26. При длительности импульса 20 мкс (1310/1550 нм). 36/34	При длительности импульса 1 мкс; 27/26	При длительности импульса 20 икс: 34/33	При длительности импульса 20 мкс; 34/33/33	При длительности импульса 1 мкс: 25/27	При длительности импульса I мкс (850/ |>00 нм): 25/27, При длительности импульса 20 мкс(1310/ 1550 нм): 34/33

Продолжение таблицы А. 1

Модификация модуля	1-ТВ-7300Е-	FTB-7300E-000-	FTB-7300E-	FTB-7300E-	FTB-7300E-	ПГВ-7300Е-	FTB-7300E-
оптического рефлектометра серии FTB-7300X	023В	04В	034В	234В	236В	023 В-04 В	023В-08В
Рабочие длины волн. нм	(1310/ 1^.500)^20	1625± 10	1550 ±20;	(1310/1550)±20	(1310/Ю50)±20	(!310/1550)±20	(I310/1500)±20
		(с фильтром)	1625±i0	1625±10	1490±10	]625±10	^^50±.7
						(с фильтром)	(с фильтром)
Динамический диштатон измерений ослабления (при усреднении 3 мин. по уровню 98 %от максимума шумов, при длительности импульса 20 мкс)* г дБ	39/37	39	37/39	39/37/39	39/37/35	39/37/39	39/37/37

37

Продолжение таблицы А.1

Модификация модчля ошического реф. юккометра серии П В74(Ж ЕГВ-7500х, ГГВ-76К0х	FTB-740KE-0023 В	1 ( В-7400Е-0234 В	FTB-740KE-2347В	FTB-7500E-0023 В	FTB-7500E- 0034В	FTB-7600E-023 В	FTB-7600E-034B
Рабочие длины воли. им	{1310/1550)=20	(1310/1550)+20; И625110	(1310/|550)±2К; 1383±|; 1625110	(1310/1550)^20;	1550+20; 1625+10	(1310/1550)120	1550+20; 1625110
Динамический диапаюн йзмс рений ослабления(при усреднении 3 мин, по уровню 98 % от максимума шумов, при длительности импульса 20 мкс)*. дБ	42 /41	42/41/41	42/41/40/41	45/45	45/45	50 /50	50/48

Продолжение таблицы А. 1.

Модификация модуля оптического рефлектометра серии FTBx*730C	FTBx-730C-SM 1	П Вх-73{К2-БМ2	FTBX-730C-SM3	FTBX-730C-SM6	FTBX-730C-SM7	FTBx-730C-SM8
Рабочие длины волн, нм	(1310/1550>*20	(1310/1550)120; 1625+10 (с фильтром)	(1310/1550)420: 1625+10	1625+10 (с фильтром)	165ОГ5 (с фильтром)	(1310/1550)+20 1650+5 (с фильтром)
Динамический диаиающ измерений ослабления (при усреднении 3 мин, по уровню 98 % от максимума шумов, при длительности имгтульса 20 мкс)*, дБ	37/36	37/36/37	37/36/37	37	37	37/36/37

'8

Продолжение таблицы Л. I

Модификация модуля опт нческого рефлектометра серин П Вх-735С. П1Гх-740С. FTBX750C	1 ГВ.-735С-SM1	f TBx-735C-SM2	ППх-735С- SM3	FTBx-735C- SM4	!TBx-740C- DWC	ГТВх-750С- SM1	П Вх-750С- SM3
Рабочие длины волн, им	(1310/1550)±20	(I310/l550±20: 1625-+И) (с фильтром)	(1310/1550 )т20: 1625+10	(1310/1490/ 1550)2; 20	Перестраиваемые в диапазоне от 1528.77 до 1563,86	(131О/1550)+20	(1310/1550)+20 1625+10
Динамический диапазон измерений ослабления (при усреднении 3 мин, но у|ювню 98 % от максимума шумов, при длительности импульса 20 мкс)*, дБ	40/39	40/39/39	40/39/39	40/39/39	40	44/44	43/43/43

39

Приложение Б (Обязательное)

Таблица В!

Модификация модуля оптического рефлектометра серий FTB-7200X, FTBX-720C	FTB-7200D-023B	FTB-7200D-12CD-23B	ETB-7200D-12CD	FTBx/fcOG-SM 1	I-TlBv720C-3‘M2	FTBX-720C-QI	FTBX-720C-Q1- Ql-AD
Рабочие длины волн, нм	(13 11^/1550 )±20	(850/1300/1310/ 1550)120	(850/1300)120	(1310/1550)120	(1310/1550)±20; Н^^5±10 (с фильтром)	(850/1300)120	(850/1300/1310/ 1550)120
Мертвая лона при измерении, м; -ослабления - положения неоднородности	4,5/5 1/1	3/4/4.5/5 I/1Z1 Z1	3Z4 1 / 1	3/3 0,7/0,7	3/3/3 07/0,7/0,7	3 /3 0,6 /0,6	3 /3/3/3 0.(6/0,6/0.7/0,7

Продолжение таблицы Б. 1

Модификация модуля	FTB-7300E-	FTB-7300E-000-	FFB-7300E-	ГГВ-7300Е-	FTB-7300E-	FTB-7300E-	П В-73 00Е-
оптического рефлектометра серии FTB-7300X	023 В	04В	034В	234В	236В	023В-04В	023В-08В
Рабочие длины волн, нм	(1310/1550)120	1625110	1550+20;	(1310/1550)120	(1310/1550)120	(1310/1550)120	(1310/1550)120
		(с фильтром)	1625+10	1625110	1490110	1625+10	165017
						(с фильтром)	(с фильтром)
Мертвая зона при измерении, м:	4/41,5	4,5	4,5/4.5	4/4,5/45	4/4,574,5	4/4,5/4,5	4/4,5/4,5
- положения неоднородности	0.8/ 0.8	0.8	0,8/0,8	0,18 /0,8/0,8	0,8/0,8/0,8	0,8/0,8/0,8	0,8/0.8/08

40

Продолжение таблицы Б,1

Модификация модуля оптического рефлектометра серий FTB-7400x. FTB-7500x. П В-7600х	FT B-7400B- 0023 В	FTB-7400E-0234B	FTB-7400E-2347B	FT В-7500Е- 0023 В	FTB-7500E- 0034 В	FTB-7600E- 023 В	FTB-7600E-034 В
Рабочие длины воли, им	(1310/1550)±20	(1310/1550)±20:	(1310/1550)120;	(1310/1550)120;	1550x20;	(1310/1550)120	1550+20;
		1625+10	138311; 1625110		^±10		1625110
Мерная тона ири измерении, м: - ослабления	4/4'	4 /4,5/4.5	4^4,5 74/4.5	4/4.5	4.5 /4.5	5/5	5 / 5
- положения неоднородности	0,8 / 0,8	0.8 / 0.8	05/0,8	0,8 /0,8	0.8 /0,8	1 / 15	15/1

Продолжение таблицы Б.1

Модификация ^^дуля оптического рефлектометра серии FTBX-730C	4TBX-730C-SM1	П’Вх-730С-5М2	FTBX-730C-SM3	FTBx-730C-SM6	FTBX-73OC-SM7	F7BX-730C-SM8
Рабочие длины волн, нм	(1310/1550)120	(1310/1550)120;	(1310/1550)120;	1625+10	1650+5	(1310/1550)120
		125110	1625110	(с фильтром)	(с фильтром)	1650+5
		(с фильтром)				(с фильтром)
Мертвая зона при измерении, м; - ослабления	2.5/2,5	25/2.5/2,5		2.5	2,5	2,5/21,5 72,5
- положения неоднородности	0.6 / 0,6	0.6/0,670,6	0,6/0,670.6	0.6	0.6	0,6/0,670,6

Продолжение таблицы Б.]

Модификация МОДЧЛЯ оптического рефлектометра серии FTBX-735C, 1-’ГВх-740С, FTBX-750C	ГГВХ-735С- SM1	FTBx-735C- SM2	ГТВx-/35С- SM3	F TBX-735C- SM4	FTBx-740C-DWC	FTBx-750C- SM1	FTBX-750C- SM3
Рабочие длины волн, нм	(1310/1550)120	(1310/1550)120;	(1310/1550)120;	(1310/1490/	11ерестраиваемые в	(1310/1550)120	(1310/1550)120
		1625110	1625+10	15*50)+ 20	диапазоне от		1625+10
		(с фильтром)			1528,77 до 1563,86
Мертвая зона при измерении, м: •ослабления	2,5 / 2,5	2,5/2,5 7 2.5	2,5 72,^/21.5	2,5/2,5 72,5	4	2,572,5	2.5/21,5 72,5
- положения неоднородности	0.670.6	0д'/0.<6/0.6	0.6/0,670,6	0,6 7 0,6/0,6	0,8	0,6/0,6	0,6/0.670,6

Приложение В (Обязательное)

Таблица В.1 - Метрологические характеристики приемопередатчиков систем со сменными модулями анализатора цифровых линий связи FTB-8830NGE, FTBx-8870, FTBx-8880, FTB-881OONGE. FTBx-88200NGE (интерфейсы до 10 G)

Тип приемопередатчиков	Тип интерфейса	Номинальная рабочая длина волны, нм	Уровень выходной мощности передатчика, дБм	Диапазон измерений   средней мощности оптического излучения     (рабочий диапазон уровня мощности приемника) либо минимальная   чув ствительность приемника, дБм
FTB-8190	STM-1	1310	от -20 до 0	от -23 до -10
	STM-4		от -5 до 0	от -22 до 0
	STM-16		от -5 до 0	от -18 до 0
	1000 BASELX		от -9 до -3	-22
FTB-8191	STM-1	1310	от -2 до +3	от -30 до -15
	STM-4		от -2 до +3	от -27 до -9
	STM-16		от -2 до +3	от -27 до -9
FTB-8192	STM-1	1550	от -2 до -1-3	от -30 до -15
	STM-4		от -2 до +3	от -29 до -9
	STM-16		от -2 до +3	от -28 до -9
	1000 BASE- ZX		о'г 0 до -5	-22
FTB-8193	STM-1	1550	от -5 до 0	от -23 до -10
	S3M-4		от -5 до 0	от -22 до 0
	STM-16		от -5 до 0	от- -18 до 0
FTB-85910	STM-0, 100 BASE- FX	1310	от -20 до -15	-31
FTB-85911	100 BASELX	1310	от -15 до -8	-28
FFB-8596	1000 BASE-BX10-D	на передаче 1490; на приеме 1310	от -9 до -3	-20
FTB-8597	1000 BASE-BX10-U	на передаче 1310; на приеме 1490	от -9 до -3	-20
FTB-8690	10G BASE- SR7 SW	850	от -5 до -1	от -11 до 0
FTB-8691	10G BASE-LI^ LW	1310	от -8 до 0	от -14 до 0
FTB-8692	lOG BASE-ER/EW	1550	от -4 до +4	от -15 до -1
FTB-8693	STM-64/OTU2	1310	от -6 до -1	от -11 до 0
F'l B-8694		1550	от -4 до +4	от -15 до -1

Тип приемопередатчиков	Тип интерфейса	Номинальная рабочая длина волны, нм	Уровень выходной мощности передатчика, дБм	Диапазон измерений   средней мощности оптического излучения     (рабочий диапазон уровня мощности приемника) либо минимальная чувствительность приемника, дБм
FTB-8695		1550	от 0 до +4	от -24 до -7
FTB-85900*	10GBASE- SR/SW	850	от -5 до -1	от -11до 0
FTB-85901*	1 0G BASE-LR/LW	1550	от -6 до 0	от -12 до 0
FTB-85902'	10G BASEER/ EW	1550	от -1 до +2	от -16 до -1
FTB-81900*	STM-64/OTU2	1310	от -6 до -1	от -13 до 0
FTB-81901*		1550	от -1 до +2	от -15 до -1
FTB-81902*		1550	от 0 до +4	от -22 до -7
* Интерфейс поддерживается только модулями FTB-8830NGE, FT В-8 8				00NGE

Таблица В.2

Наименование характеристики	Значение
Система оптическая измерительная FTB-2 (Pro) при ее комплектовании модулем
FTB-88100G
Рабочий спектральный диапазон (в зависимости от оптического интерфейса), нм: -для FTB-85951, FTB-85953	от 1521,00 до 1597,00
-для FTB-85955, FTB-85958, CFP2-85975, CFP2-85978	от 1294,53 до 1310,19
- для FTB-85956	от         до 1337,50
-для FTB-85960	от 1530,00 до 1565,00
-для CFP2-85974	от 840,00 до 860,00
Уровень выходной мощности на каждой спектральной линии, дБм: -для FTB-85^51	от -5,8 до +3,5
- для FTB-85953	от -6,9 до +3,5
-для FTB-85955, FTB-85958	от -2,5 до +2,9
-для FTB-85956	от -2,3 до +2,3
- для FTB-85960	от 0 до +3,0
-для CFP2-85974	от -7,6 до -1,0
-для CFP2-85975	от -2,5 до +2,9
- для CFP2-85978	от -4,3 до +4,5
Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника) на каждой спектральной линии, дБм: -для FTB-85951	от -10,8 до +3,5
-для FTB-85953	от -9,5 до +3,5
-для FTB-85955	от -10,3 до +4,5
- ;щя FTB-85956	от -13,7 до +2,3

Наименование характеристики	Значение
Система оптическая измерительная FTB-2 (Pro) при ее комплектовании модулем FTB-88100G
- для R В-85958	от -8,8 до +2,9
- для FTB-85960	от -7,0 до +3,0
- для CFP2-85974	от -9,5 до +2,4
- для CFP2-85975	от -2,5 до +2,9
- Д1я CFP2-85978	от -10,6 до +4,5

Таблица В,3

Наименование характеристики	Значение
Система оптическая измерительная 1-ТВ-2 Pro при ее комплектовании модулем
FTB-88100NGE, FTBx-88200NGE
Рабочий спектральный диапазон (в зависимости от оптического интерфейса), нм: - для FTB-85951FTB-85953	от 1521,00 до 1597,00
- для FTB-85955, FTB-85958, CFP2-85975, CFP2-85978	от 1294,53 до 13I0J9
- для FTB-85956	от 1264,50 до 1337,50
- для Н'В-85960	от 1530,00 до 1565,00
- для CFP2-85974	от 840,00 до 860,00
Уровень выходной мощности на каждой спектральной линии, дБм: -для ГГВ-85951	от -5,8 до +3,5
-для П В-85953	от -6,9 до +3,5
- для П В-85955, FTB-85958	от -2,5 до +2,9
- для FTB-85956	от -2,3 до +2,3
- для ГТ В-85960	от 0 до +3,0
- для CFP2-85974	от -7,6 до -1,0
- для CFP2-85975	от -2,5 до +2,9
- для С1Р2-85978	от -4,3 до +4,5
Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника) на каждой спектральной линии, дБм: - для F ГВ-85951	от -10,8 до +3,5
- для ЕТВ-85953	от -9,5 до +3,5
- для FTB-85955	от-10,3 до +4,5
-для К1 В-85956	от -13,7 до +2,3
-для F1 В-85958	от -8,8 до +2,9
- для 1ТВ-85960	от -7,0 до +3,0
- для СГР2-85974	от -9,5 до +2,4
- дтя СГР2-85975	от -2,5 до +2,9
- для CFP2-85978	от -10,6 до +4,5

Приложение Г

(Справочное) Форма протокола поверки

ПРОТОКОЛ №________от «____»__________20__г.

поверки средства измерений

1. Общие данные о поверяемом средстве измерений

Наимеео ванин: _____________ ______

Заводской номер: ____________________

Дата изготовления: ____________________

Владелец; __________________ ИНН ______________

2, Результаты поверки

Метрологическая характеристика	Требования технической цокументацни	Полученные значения	Результат (соответствие)

3. Условия поверки:

• - температура окружающей среды______

• - относительная влажность воздуха______

• - атмосферное давление_____

Поверка проведена в соответствии с методикой поверки МП___________, утвержденной

ФГУП «ВНИИОФИ»            2016г.

По результатам поверки средство измерений признано пригодным / непригодным к при

менению в соответствии с ГОСТ 8,585-2013.

Срок очередной поверки: «____»____________20__г.

Поверку проводил ____________________

Выдано свидетельство о поверке №_____________от «____»_____________20__г.

¹

- поверяемая система;

²

- частотомер универсальный CN ' Г-90ХЕ

Рисунок 13

8 17.2 Устшювить систему в режим (формирования сигналов типа Н1 на интерфейсе EW2M (Ю-48С).

• 8.17.3 Измерить значения часдоды выходного сигнала системы при помощи частотомера в сподвндсдвии с Руководством но эксплуатации на него.

• 8.17.4 Рассчитать относительную погрешность установки дакдовой часдоды формируемых сигналов по (формуле (30):
