Методика поверки «Модули измерительные KAD/ADC7134/B/10V» (МП 651-16-03 )

Главный бухгалтер

ООО «ЕМТ»

УТВЕРЖДАЮ

Первый заместитель генерального директора -заместитель по научной работе

ФГУП «ВНИЙФТРИ»

А.Н. Щи пуяов

2016 г.

Инструкция

М одул и измерительиые

KAD/ADC/134/B/10V

Методика поверки 651-16-03 МП

Л р 65219-4k

р.п. Менделеево 2016 г.

• 1.1 Настоящая методика поверки распространяется на модули измерительные KAD/ADC/111, KAM/ADC/111 (далее - модули), изготавливаемые фирмой «Curtiss-Wright Avionics & Electronics», Ирландия, и устанавливает порядок и средства их первичной и периодической поверок.

• 1.2 Интервал между поверками - 1 год.

• 2.1 При проведении поверки должны проводиться операции поверки, указанные в таблице 1.

Таблица 1 - Операции поверки

• 2.2 Первичную поверку проводить в полном объеме для всех каналов модулей.

• 2.3 Периодическую поверку допускается проводить для тех каналов, и в тех режимах и диапазонах, которые используются при эксплуатации, по соответствующим пунктам настоящей методики.

При этом соответствующая запись должна быть сделана в эксплуатационных документах и свидетельстве о поверке (при его наличии) на основании решения эксплуатанта.

• 3.1 Рекомендуемые средства поверки приведены в таблице 2. Допускается применение других средств поверки других средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

• 3.2 Все средства поверки должны быть исправны, применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке или оттиск поверительного клейма с неистекшим сроком действия.

Таблица 2 - Средства поверки

• - атмосферное давление, мм рт. ст.

  от 626 до 795;

  от 215 до 225;

  от 49,5 до 50,5.

• - напряжение питания, В

• - частота, Гц

• 6.1 Поверитель должен изучить РЭ поверяемого модуля и используемых средств поверки.

• 6.2 Поверяемый модуль должен быть выдержан в помещении, где проводится поверка, не менее 2-х часов.

• 7.1 Внешний осмотр

При проведении внешнего осмотра проверяется:

• - отсутствие внешних механических повреждений;

• - исправность и чистота коаксиальных разъёмов.

Результаты поверки считать положительными, если отсутствуют внешние механические повреждения; разъёмы исправны и отсутствует их загрязнение.

Модули, имеющие дефекты бракуются и направляются в ремонт.

• 7.2 Опробование

  • 7.2.1 Подготовить модуль к работе:

• - установить модуль в блок базовый;

• - подключить блок базовый к источнику питания постоянного тока Б5-75;

• - подключить блок базовый к ПЭВМ (требования к ПЭВМ приведены в таблице 3) при помощи двух кабелей, подключенных последовательно (CON/DEC/001/B/00 и

ACC/ASY/022/00);

Таблица 3 - Требования к ПЭВМ

- запустить приложение «kDiscover» из состава ПО KSM-500, при этом на экране монитора должно появиться окно, приведенное на рисунке 1;

^Discover

Рисунок 1 - Окно программы kDiscover из состава ПО KSM-500

• - в строке Report File открывшегося окна указать имя генерируемого файла с отчетом. После имени файла указать расширение файла «.html». По завершении ввода информации нажать кнопку ОК;

• - после окончания работы программы открыть составленный программой файл и произвести идентификацию подключенного модуля (файл «.html», в котором указаны все подключенные модули (серийный номер, наименование модуля, включающее в себя информацию о версии прошивки модуля) в системной установке КАМ-500);

• - запустить приложение «kWorkbench» из состава ПО KSM-500;

• 7.2.2 Убедиться в возможности установки режимов работы модуля:

• - используя приложение «kWorkbench» установить режим работы модуля в программе “kSetup”. Открыть файл с настройками системы. Выбрать соответствующий модуль ADC/135 в структуре модулей. Открыть окно для настройки параметров измерительных каналов модуля: входной диапазон, частоту дискретизации АЦП, частоту среза фильтров и название параметра для каждого канала модуля (рисунок 2).

^r Module Setup

^r InlotrnaticTf

N Chassis________________________ Slot Module                          Serial Number

H |KAM/CHS/13U              I [9 I |KAD/ADC/135              | |                            |

Parameters

Рисунок 2 - Настройка модуля в программе kSetup

Внимание! При настройке параметров рекомендуется выбирать их наименования длиною не более 20 латинских символов, без пробелов, без выделения жирным шрифтом или курсивом, без следующих пяти символов ", /, >, <, \.

- настройка параметров измерительных каналов модуля производится в соответствии с таблицей 4;

Таблица 4 - Настройка параметров измерительных каналов модуля

- установка коэффициента усиления производится путем установки диапазона измерений АЦП каждого измерительного канала в колонках Max(v) и Min(v) (рисунок 2) в соответствии с таблицей 5.

Таблица 5

- используя приложение «kWorkbench» проверить правильность установки режимов работы (правильность конфигурации файла XidML), нажав кнопку “Program”.

• 7.2.3 Результаты опробования считать положительными, если модуль идентифицирован программным обеспечением и после установки режимов работы модулей программным обеспечением не выявлено ошибок.

В противном случае - модули признаются непригодными к применению.

• 7.3.1 Для проведения идентификации необходимо на ПЭВМ запустить программное обеспечение (ПО) в соответствии с РЭ на него, ознакомиться с отображением на дисплее.

• 7.3.2 Результаты поверки считать положительным, если:

идентификационное название и версия ПО, отображаемые в главном окне программы соответствуют данным приведенным в таблице 6;

ПО осуществляет функции, указанные в эксплуатационной документации.

Таблица 6

В противном случае - модули признаются непригодными к применению.

• 7.4.1 Определение приведенной погрешности измерений напряжения переменного тока проводить в следующей последовательности:

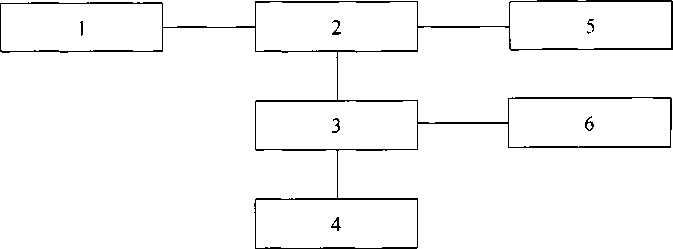

- собрать схему, представленную на рисунке 3;

• 1 - ПЭВМ;

• 2 - блок базовый КАМ/CHS с установленным управляющим модулем и установленным модулем KAD/ADC/134/B/10V;

• 3 - коммутационная плата JIG/UNI/001 /C/OO/VA3OO5;

• 4 - калибратор универсальный 9100;

• 5 - источник питания постоянного тока Б5-75;

• 6 - мультиметр цифровой Fluke 8846А.

Рисунок 3 - Схема измерений напряжения переменного тока

- подключить аналоговый вход измерительного канала 0 к выходу калибратора универсального 9100 при помощи коммутационной платы в соответствии с разводкой выводов разъема измерительных каналов, указанной в таблице 7;

Таблица 7 - Разводка выводов разъема модуля KAD/ADC/135

Продолжение таблицы 7

Продолжение таблицы 7

Продолжение таблицы 7

-установить на калибраторе универсальном 9100 значение амплитуды напряжения переменного тока 10 В и значение частоты 0,5 Гц;

• - для исключения влияния входного сопротивления и входной емкости модуля на погрешность измерений, значение напряжения поступающего на вход модуля контролируется с помощью мультиметра цифрового Fluke 8846А;

• - рассчитать значение напряжения, измеренное каналом 0 по формуле (1):

  Ui =

  kj-AU _ ди в

  65536    2 '

  (1),

где ki - цифровой код значения, измеренного z-м измерительным каналом;

Д[/ - диапазон измерений напряжения.

- рассчитать приведенную погрешность измерений напряжения измерительного канала 0 (за нормирующее значение принять диапазон измерений напряжения переменного тока) по формуле (2):

где и_изм - значение напряжения постоянного тока, измеренное модулем (В).

и_калибр, - значения силы постоянного тока установленное на калибраторе (В).

• - измерения повторить при значениях частоты 10 Гц, 1 кГц, 25 кГц;

• - измерения повторить при установленных на калибраторе универсальном 9100 значениях амплитуды: 1 В и 5 В на частотах 10 Гц, 1 кГц, 25 кГц;

• - измерения повторить для каналов измерений напряжения переменного тока 1-15, подключая их аналоговые входы и внутреннее заземление к калибратору универсальному 9100 в соответствии с таблицей 7.

Результаты поверки считать положительными, если значения приведенной погрешности в диапазоне частот от 0,5 Гц до 25 кГц находятся в пределах ± 0,5

В противном случае - модули признаются непригодными к применению.

• 7.4.2 Определение приведённой погрешности воспроизведения напряжения постоянного тока проводить в следующей последовательности:

• - установить режим воспроизведения напряжения постоянного тока «Voltage» для каждого канала, используя настройки параметров каналов модуля согласно процедуре приведенной в п. 7.2.

• - установить значение напряжения возбуждения 5,1 В используя настройки параметров каналов модуля согласно процедуре, приведенной в п. 7.2.2.

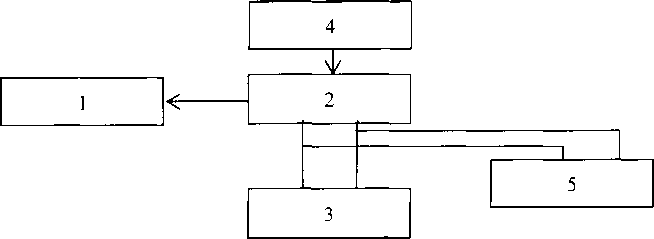

• - собрать схему, представленную на рисунке 4;



• 1 - ПЭВМ;

• 2 - блок базовый КАМ/CHS с установленным управляющим модулем и установленным модулем KAD/ADC/135;

• 3 - магазин сопротивления Р4831-М1;

• 4 - источник питания постоянного тока Б5-75;

• 5 - мультиметр цифровой Fluke 8846А.

Рисунок 4 - Схема определения погрешности воспроизведения напряжения или силы постоянного тока (тока балансировки)

• - установить на мультиметре цифровом Fluke 8846А режим измерений напряжения постоянного тока;

• - установить на магазине сопротивления Р4831-М1 значение сопротивления нагрузки 175 Ом;

• - провести измерения воспроизводимых значений напряжения постоянного тока канала воспроизведения напряжения постоянного тока между клеммами «EXCITATlON(0)+» и «EXCITATION(O)-», в соответствии с разводкой выводов разъема каналов воспроизведения напряжения постоянного тока, указанной в таблице 7;

• - повторить измерения для каналов 1-15, подключая их поочередно в соответствии с разводкой выводов разъема каналов воспроизведения напряжения постоянного тока, указанной в таблице 7;

• - рассчитать приведенную погрешность воспроизведения напряжения постоянного тока для каждого канала (за нормирующее значение принять диапазон воспроизводимых значений напряжения постоянного тока) по формуле (3):



  (3)

где U_H0M - значение напряжения постоянного тока, воспроизводимое модулем (В). и_мульТиметр - значения напряжения постоянного тока, измеренное с помощью мультиметра (В);

- повторить измерения при значениях напряжения возбуждения каждого канала 2,5 В и 0,5 В.

погрешности воспроизведения напряжения постоянного тока находятся в пределах ± 0,2 %.

В противном случае - модули признаются непригодными к применению.

• 7.4.3 Определение приведённой погрешности воспроизведения силы постоянного тока (тока балансировки) проводить в следующей последовательности:

- установить воспроизводимое значение силы постоянного тока (тока балансировки) в разделе «Balance Applied» каждого канала модуля равное 100 мкА, используя настройки параметров каналов модуля;

- установить на мультиметре цифровом Fluke 8846А режим измерений силы постоянного тока;

- установить на магазине сопротивления Р4831-М1 значение сопротивления 175 Ом;

• - с помощью мультиметра цифрового Fluke 8846А провести измерения воспроизводимого значения силы постоянного тока между клеммами «ANALOG(0)+» и «GND» каждого канала, в соответствии с разводкой выводов разъема каналов воспроизведения силы постоянного тока (тока балансировки), указанной в таблице 7:

• - повторить измерения для каналов 1-15, подключая их поочередно в соответствии с разводкой выводов разъема каналов воспроизведения силы постоянного тока (тока балансировки), указанной в таблице 7;

• - рассчитать приведенную погрешность воспроизведения силы постоянного тока (тока балансировки) для каждого канала, (за нормирующее значение принять диапазон воспроизводимых значений силы постоянного тока (тока балансировки)) по формуле (4):

нор.

где 1_НОм - значение силы постоянного тока, воспроизводимое модулем (В);

Мультиметр - значения силы постоянного тока, измеренное с помощью мультиметра 1_НОрм - нормированное значение силы постоянного тока.

- повторить измерения при значениях силы постоянного тока (тока балансировки) 0 мкА и минус 100 мкА.

Результаты поверки считать положительными, если значения приведенной погрешности воспроизведения силы постоянного тока (тока балансировки) находятся в пределах ± 0.5 %.

В противном случае - модули признаются непригодными к применению.

• 8.1 Положительные результаты поверки оформить установленным порядком.

• 8.2 При поверке модуля результаты измерений и расчетов заносятся в протокол произвольной формы на бумажном носителе.

• 8.3 В случае отрицательных результатов поверки модуля к дальнейшему применению не допускается. Па него выдается извещение об его непригодности к дальнейшей эксплуатации с указанием причин непригодности.

• 8.4 Информация, обязательная к занесению в протокол измерений: данные об атмосферном давлении, влажности и температуре воздуха в помещении в момент проведения измерений, дата и время проведения измерений.

Инженер НИО-6

Н.М. Юстус

ФГУП «ВНИИФТРИ»

¹

Требования безопасности при поверке

• 4.1 При проведении поверки должны быть соблюдены меры безопасности, указанные в соответствующих разделах эксплуатационной документации средств измерений, используемых при поверке.

• 4.2 К проведению поверки модулей допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и имеющие право на поверку (аттестованными в качестве поверителей).

²

Условия поверки

³

• 5.1 Поверку проводить при следующих условиях:

• - температура окружающего воздуха, °C

• - относительная влажность воздуха, %
