ВАТТМЕТР ПОГЛОЩАЕМОЙ

МОЩНОСТИ МЗ-56

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Зак. 9558

ВАТТМЕТР ПОГЛОЩАЕМОЙ

МОЩНОСТИ МЗ-56

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ВНИМАНИЕ!

РАБОТА С ПРИБОРОМ БЕЗ ЗАЗЕМЛЕНИЯ

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ !

ПЕРЕЧЕНЬ ПРИЛОЖЕНИЙ

I. Схема электрическая принципиальная преобразователя измерительного калориметрического 4.681.465

2 Схема электрическая соединений ват«метра МЗ-56

(>,98±0,03 в диапазоне частот 0—12 ГГц;

0.95±0,04 в диапазоне частот свыше 12 до 17,85 ГГц.

  • 2.11. Дополнительная температурная погрешность ваттметров, вызванная отклонением температуры окружающего воздуха от нормальной до любой температуры в пределах от .минус 10 до плюс 50’С, не превышает 1% на 10°С.

  • 2.12. Дополнительная погрешность в условиях повышенной влажности нс превышает 2%.

  • 2.13. Время установления показаний ваттметра не превышает К) с.

  • 2.14. Время сохранения калибровки ваттметра от встроенного калибратора мощности нс менее 1 ч.

  • 2.15. Нестабильность показаний ваттметра в установившемся режиме, включая «дрейф нуля», при неизменной температуре окружающего воздуха (в пределах ±ГС) в нормальных условиях не превышает 0,2 мВт/мин.

  • 2.16. Ваттметр сохраняет технические характеристики после воздеА^ ствия в течение 3 мин перегрузочной мощности, равной 24 Вт.

  • 2.17. Время самопрогрева ваттметра 30 мин.

  • 2.18. Питание: сеть переменного тока 220±22 В, частотой 50 Гн и содержанием гармоник до 5%.

  • 2.19. Мощность, потребляемая от сети 50 Гц при нормальном напряжении, не более 35 ВА — для измерительного блока и 12 ВА — для измерительного преобразователя.

  • 2.20. Нормальные условия эксплуатации н предельные условия транспортирования должны соответствовать данным, приведенным в-табл. 2.

Таблица 2

Условия эксплуатации

•Температура, К

Относительная влажность воздуха, %

Атмосферное давление, кПа

Параметры сети

Нэпряже 1 Частота,.

и не, В

Гц

Нормальные

293 *5 К (2О*5’С)

65 ± 15 при

температуре

293 = 5К (20±5*С)

100*4

(750* 30 мм рт. ст.)

220 ±4.4

50 ±0.5.

Предельные

Повышенная

338К (4-65'С)

Пониженная

223К (-50*С)

до 95% при •гем.

перзтуре

ЗОЗК (30°С)

Ваттметр сохраняет свои технические характеристики в пределах корм, указанных в пунктах 2.1—2.22, в рабочих условиях эксплуатация (п. I.2.), а также после пребывания в предельных условиях с последующей выдержкой в нормальных или рабочих условиях в течение б.ч.

  • 2.21. Ваттметр допускает непрерывную работу в рабочих условиях в течение 16 ч при сохранении своих технических характеристик. где Р« — конечное зпачепне установленного предела измерений;

Рх — показание ваттметра.

  • 2.2. При работе с переходами, входящими в комплект преобразователя, погрешность ваттметра не превышает значений, указанных в табл. 1.

Таблица 1

Тип перехода

5.433.020

5.433.021

5 433.022

5.433.023

Диапазон частот, ГГц

0—4

0—10

8,24—12,05

12*05—17,44

Основная погрешность, %

) ±15 + 0.1 (-—-!))

±(10 + 0,1 (--* -1)]

±115 + 0.1 (-“--DI

  • 2.3. Составляющая основной погрешности ваттметра, обусловленная нелинейной зависимостью его показаний от уровня измеряемой мощности не более ±1,8%.

  • 2.4. Составляющая основной погрешности ваттметрз, обусловленная калибровкой от встроенного калибратора, не более ±0,5%.

  • 2.5. Диапазон частот при работе в .коаксиальном тракте 07X3: 0—17,85 ГГЦ.

  • 2.6. Пределы измерений мощности синусоидальных СВЧ сигналов и среднею значения мощности импульсно-модулированкых сигналов при импульсной мощности до 1,5 кВт н длительности импульсов до 10 мкс: 10-*—20 Вт. Конечные значения пределов: 0,3—3—20 Вт.

  • 2.7. Волновое сопротивление 50 Ом (0 7x3).. Присоединительные размеры разъема измерительного преобразователя соответствует типу 111 ГОСТ 13317—73.

  • 2.8. Коэффициент стоячей волны} Ст U) |измерительного преобразователя не более:

1,15 в диапазоне частот 0—3 ГГц;

  • 1.3 в диапазоне частот свыше 3 до 12. ГГц;

  • 1.4 в диапазоне частот свыше 12 до 17.85 ГГц.

  • 2.9. Коэффициент стоячей волны измерительного преобразователя с дополнительными переходами не более:

с переходом 5.433.020 в диапазоне частот 0—4 ГГц —1,35

с переходом 5.433.021 в диапазоне частот 0—10 ГГц — 1,4

< переходом 5.433.022 в диапазоне частот 8,24—12,05 ГГц — 1,6

с переходом 5.43.023 в диапазоне частот 12,05—17,44 ГГц — 18

  • 2.10. Коэффициент эффективности (К,):

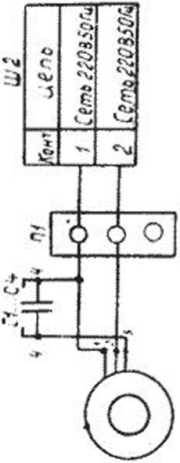

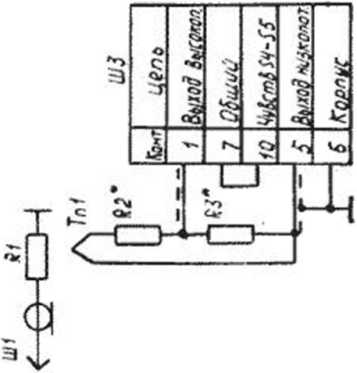

Приложение I Схемз электрическая принципиальная преобразователи измерительного калориметрического 4.681.465.

Поз. обозначение

Наименование

Примечаете

R1

Элемент поглощающий 7.107.091

1

R2*

Резистор ОМЛТ-0,125-2,2 кОм ±5%

1

от 0 до 5.1 кОм

R3*

Резистор ОМЛТ-0,125—6,2 кОм ±5%

1

от 3 до 15 кОм

CI...C4

Конденсатор К75—10—250— В—

0,1 мкФ

4

Т1

.Модуль термоэлектрический 7.107.121

1

П1

Плата ПС—12—4

1

Ш1

Вилка

1

Вход в 4.681.465

Ш2

Вилка двухполюсная ВД -1

1

шз

Разетка РСТ—10 с кожухом

1

Ml

Электродвигатель типа УАД—12Ф

i

* подбирают при регулировании.

ПРОТОКОЛ № 3

Определение коэффициента эффект изноет» измерительного преобразо

вателя №__

Технические данные: п. 2.10 (1.401.039 ТО)

Методика поверки: п. 12.4.8 (1.401.039 ТО)

Поверяемые точки. ГГц

12.0

17,85

Нормированное значение К»

0.98 ±0.03

0.95 ±0.04

Измеренное значение К»

Отклонение коэффициента эффективности измерительного преобразо

вателя не превышает__н диапазоне частот от. 0 до 12,0 ГГц и

__в диапазоне частот свыше 12,0 до 17,85 ГГц.

Измерения проводил:

ПРОТОКОЛ №4

Определение состав/зяющей основной погрешности ваттметра, обусловленной нелинейной зависимостью показании ваттметра от уровня измеряемой мощности; измерительный преобразователь №___

Технические данные: п. 2.3 (1.401.039 ТО) Методика поверки: н. 12.4.9 (1.401.039 ТО)

Нормируемое значение: ±1,8%

Измеренное значение:

Составляющая основной погрешности ваттметра, обусловленная нелинейной зависимостью показаний ваттметра от уровня измеряемой мощности не превышает ______________

Измерения проводил:              ...

СОДЕРЖАНИЕ

Я2М-66.................:  : :

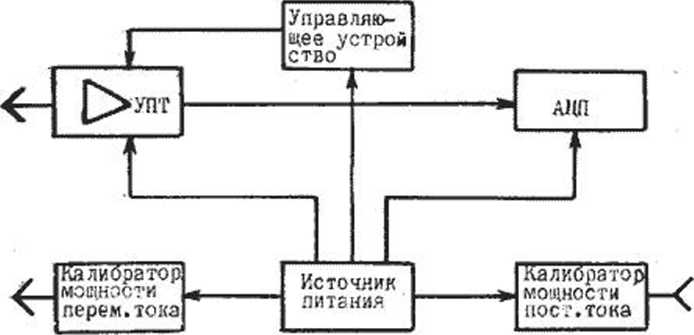

  • 4.2.1. Описание структурной схемы измерительного блока

Я2М-66

Приложения................ ;  : :

Поверяемые точки, ГГц

0,15

1

3

5,5

а.24

10

12,05

14

16.7

Преобразователе, с переходом: 5.433.020 Нормируемое значение

1.35.

1.35

1,35

- ,

Измеренное

значение

5.433.021

Нормируемое значение

1,4

1,4

1.4

--

-

Измеренное значение

5.433.022

Нормируемое значение

*

1.6

1.6

1.6

Измеренное значение

5.433.023

Нормируемое значение

1.8

1.8

1.8

Измеренное значение

Коэффициент стоячей волны измерительного преобразователя не превыше.-

сг значений*

с переходом 5.433.020____

с переходом 5.433.02!_____

с переходом 5.433 02В__________________‘

с переходом 5.433.023____________

Измерения проводил:

Приложение 4

Протоколы поверки метрологических параметров

ПРОТОКОЛ М 1

Определение коэффициента стоячей волны (Ко и ) измерительного

преобразователя №__________________________________________

Технические данные: п. 2.8 (1.401.039 ТО)

Методика поверки: п. 12.4.5 (1.401.039 ТО)

Результаты измерений:

Поверяемые точки, ГГц

0,02

0.3

3

10

12

14

16

17.85

Нормируемое значение Кс»и

1.15

1.15

1,15

1.3

1.3

1.4

1.4

1.4

Измеренное значение КстО

Коэффициент стоячей волны нс превышает __________в диапазоне

частот от 0 до 3 ГГц;__в диапазоне частот от 3 до 12 ГГи;

и в диапазоне частот от 12 до 17,85 ГГц__

Измерения проводил:

ПРОТОКОЛ № 2

Определение коэффициента стоячей волны (К„ и ) измерительного преобразователя К? ___________с переходами

Технические данные: я. 2.9 (1.401.039 ТО)

Методика поверки: п. 12.4.6 (1.401.039 ТО)

Результаты измерений:

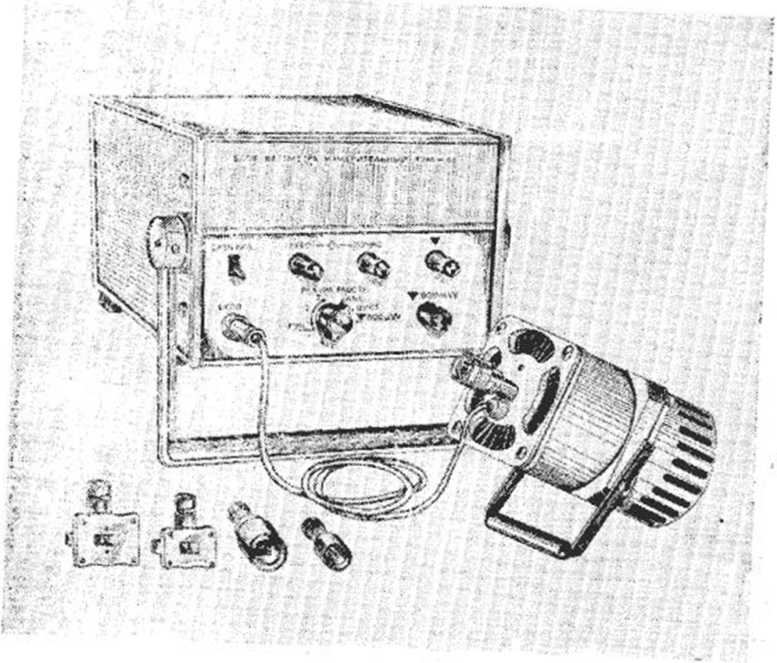

Рис. I. Внешний вид ваттметра МЗ-56

Л01«’

Схема электрическая соединений ваттметра МЗ-56

Приложение 2

9f

Ш2.У1

4e/?o

<:-■

£е.-я» ?Z33 .<<>■’**

f

Ctm»

UtUSSi

2

'си-

Zitr.o

<

k<ih}a

5

Si -3 wM&’"

8

Kepnyc

*

4

3*01?        '

?

tOA&>

3

«СС <-

" O&Mvi-

7

3S«L«Vtf

$

Si

f

S2

vaSrmS j *5

10

iASlUL5-

и.*?

Поз ни. обозначение

Наименование

Примечание

У1

Преобразователь измерительный ка-

лори метрический 4.631.46'?.

!

У2

Блок ваттметра измерительный

Я2М«68 2.720.056

1

1. НАЗНАЧЕНИЕ

1.1. Ваттметр поглощаемой мощности 513'56 предназначен для измерения мощности синусоидальных СВЧ сигналов и среднего значения мощности нмлульско-модулированных СВЧ сигналов в коаксиальном тракте 0 7X3 и волноводных трактах при использовании входящих в комплект переходов. Внешний вид ваттметра показан на рис. 1. Ваттметр состоит из измерительного блока, измерительного калориметрического преобразователя и четырех переходов.

  • 1.2. Рабочие условия эксплуатации:

температура окружающей среды от 263 до 323 К (от минус 10 до плюс 50°С);

относительная влажность воздуха до 95% при температуре 303 К (30вС);

напряжение сети 220±22 В, частота 50±0,5 Гн:

атмосферное давление 60—106 кПа (460—800 мм рт. ст.).

  • 1.3. Основные области применения: измерение выходной мощности измерительных генераторов и других источников СВЧ сигналов, поверка ваттметров .классов 15 и 25, измерение затухания четырехполюсников, измерение уровня излучения с применением калиброванных антенн.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ
  • 2.1. При работе в коаксиальном тракте 0 7x3 ваттметр относится к классу 4/0.1 ГОСТ 8.401—80 в диапазоне частот от 0 до 12 ГГц л классу 6/0,1 ГОСТ 8.401—80 в диапазоне частот свыше 12 до 17,85 ГГц. Соответственно основная погрешность ваттметра без учета рассогласования не превышает значений:

б“ — [4 4-0,1( — — 1)] %

в диапазоне частот от 0 до 12 ГГц;

б-±[6 4-0.1(-~-_1)]%

в диапазоне частот свыше 12 до 17,85 ГГц;

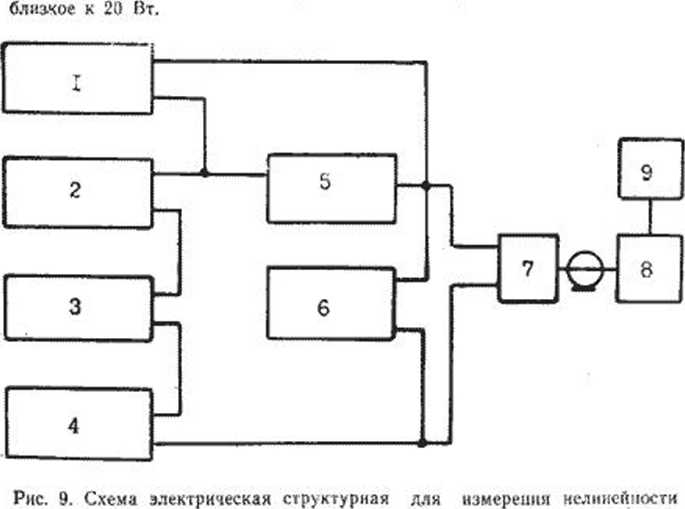

12.4.9. Определение составляющей основной погрешности ваттметра, обусловленной нелинейной зависимостью его показаний от уроним измеряемой мощности производят по схеме рис. 9.

После подготовки приборов к измерениям на откалиброванный ван-метр подают мощность постоянного тока такого уровня, чтобы на нем установилось показание, численно равное или близкое к 2 Вт.

ВНИМАНИЕ! Плавная регулировка уровня мощности постоянного тока осуществляется с помощью магазина сопротивлений МСР-63. Во избежание перегрева магазина сопротивлений запрещается установка сопротивления более 0.2 Ом.

После. того, как установятся показания испытуемого ваттметра, через 1,5—2 мни после подачи мощности измеряют:

напряжение на катушке P32I, Ut;

напряжение на входе измерительного преобразователя, Uj;

Одновременно отсчитывают показания на цифровом табло измерительного блока ваттметра. Pi.

Затем изменяют напряженке на выходе источника постоянного тока настолько, чтобы на табло измерительного блока установилось показание,

ваттметра

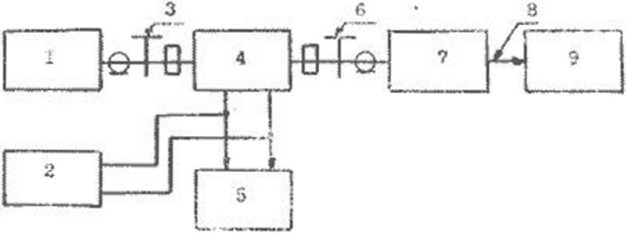

  • 1, 6— вольтметры постоянного тока В7-23;

  • 2, 4 —источники постоянного тока Б5-8;

3 — магазин сопротивлений МСР-63;

5 — катушка электрического сопротивления Р321 (0,1 Ом):

  • 7 — шнур соединительный 1.068.156 из комплекта комбинированного

4.068.846;

  • 8 — преобразователь измерительный;

  • 9 — блок ваттметра измерительный Я2М-66,

Калибратор мощности постоянного тока обеспечивает на нагрузке 50 Ом уровень мощности 800 мВт. Используется для сами-калибровки ваттметров, работающих с преобразователями на средний и большой уровни мощности.

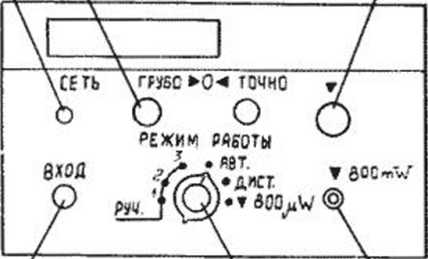

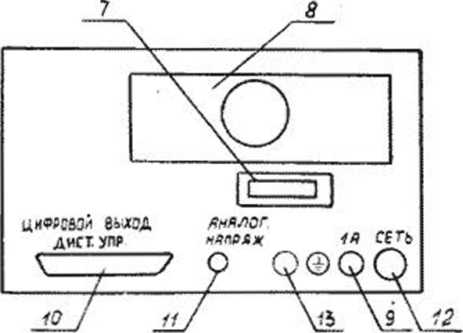

4.2.2. Органы управления и контроля

Управление работой ваттметра может осуществляться непосредствен но вручную, полуавтоматически и дистанционно, для чего предусмотрены на передней и задней панелях измерительного блока соответствующие органы управления к присоединительные разъемы (рис. 3). Возле органов управления на панелях имеются надписи я условные обозначения. Ниже приводится перечень надписей, наименование и название органов управления:

  • 1. СЕТЬ. Тумбср включения ваттметра.

  • 2. ГРУБО^ 0 ТОЧНО. Потенциометры для грубой к точной установки пуля.

  • 3. ▼ . Потенциометр для регулировки усиления в процессе калибровки ваттметра.

  • 4. ВХОД. Разъем для присоединения измерительного преобразователя.

  • 5. РЕЖИМ РАБОТЫ. Переключатель для переключения режимов работы.

  • 6. ▼ 800mW. Разъем СВЧ для присоединения коаксиальных калориметрических преобразователей среднего и большого уровня мощности при калибровке ваттметров.

  • 7. Счетчик — регистрация времени наработки.

  • 8. Радиатор транзистора.

  • 9. IA. Держатель вставки плавкой

  • 10. ЦИФРОВОЙ ВЫХОД ДИСТ. У ПР. Рззъсм для включения в авто матнзмрованиую систему.

Результаты испытание считаются удовлетворительными, если среднее значение нестабильности иоказаний не превышает 0,2 мВт/мин.

12.5. Оформление результатов поверки

  • 12.5.1. При государственной поверке положительные результаты оформляются в виде свидетельств о государственной поверке по форме, установленной Госстандартом СССР, или записываются в раздел формуляра «Псриодическзя поверка основных нормативно-технических характеристик» н заверяемся поверителем с нанесением оттиска повермтсльного клейма.

  • 12.5.2. При ведомственной поверке положительные результаты записи* ваются в рабочий протокол поверки и заверяются в порядке, установлен* ном органом ведомственной метрологической службы.

Формы протоколов приведены в приложении 4.

  • 12.5.3. Запрещается выпуск в обращение и применение ваттметров, прошедших поверку с отрицательными результатами.

13. ПРАВИЛА ХРАНЕНИЯ
  • 13.1. При хранении ваттметры могут находится в упакованном виде н содержаться в отапливаемых хранилищах до 10 лет при темпера гуре окружающего воздуха от 278 до 313 К (от 5 до 40°С), относительная влажность воздуха до 80% при температуре 298 К (25’С) или в неотапливаемых хранилищах до 5 лет при температуре окружающего воздуха от 223 до 313 К (от минус 50 до плюс 40эС), относительная влажность до 98% при температуре 298 К (25СС).

  • 13.2. В помещениях для хранения нс должно быть пыли, паров кислот и щелочен, вызывающих коррозию.

14. ТРАНСПОРТИРОВАНИЕ
  • 14.1. Тара, упаковка н маркирование упаковки

    • 14.1.1. При транспортировании используются отдельные укладочные ящики для блока измерительного л комплекта измерительного преобразователя. Укладочные ящики, обернутые водонепроницаемой бумагой и обвязанные шпагатом, помещают в один транспортный ящик, который изнутри выстлан водонепроницаемой бумагой.

Для приборов, поставляемых на экспорт, укладочные ящики помещают в полиэтиленовые чехлы.

Пространство между стенками укладочных и транспортного шцяков заполняют до уплотнения прокладками из тофрироваппого картона.

Крышки транспортных ящиков прибивают гвоздями и обтягивают кишки по торцам стальной лентой или проволокой и пломбируют.

Маркирование ящиков для транспортирования производят в соответствия с ГОСТ 14192—77.

  • 14.1.2. Эксплуатационная документация на ваттметр разметена в укладочном ящике измерительного блока Товаросопроводительная документация размещена на верхнем слое прокладочного материала под водонепроницаемой обивкой верхней крышки транспортного ящика.

  • 14.1.3. Допускается транспортирование ваттметра в транспортной таре всеми видами транспорта при температуре окружающего воздуха от 223 до 338 К («г минус 50 до плюс 65’’С|.

При транс портировании самолетом ваттметр должен быть размещен в герметизированном отсеке.

  • 14.1.4. При транспортирования должна быть предусмотрена защита от попадания атмосферных осадков а ныли. Пе допускается кантование ваттметра.

Продолжение табл. 4

Наименование

Обозначение

Количество

Примечание

4. Ваттметр поглощаемой мощности М3-56. Техническое описание и инструкция по эксплуатации

1.401.039 ТО

1

эка.

5. Ваттметр поглощаемой мощности МЗ-56. Формуляр

1.401.039 ФО

1

шт.

6. Преобразователь измерн тельный    калориметричес

кий с комплектом:

4 681.465

1

шт.

переход коаксиальный (« 16X7/07X3)

5.433.020

I

шт.

переход коаксиальный

(010X4.34/07X3)

5433021

1

шт.

переход волноводно-коаксиальный (23 X 10/07X3)

5.433.022

1

шт.

переход во л и озод но-ко аксиальный (16x8/07x3)

5.433.023

I

шт.

болт установочный

8.920.459 02

2

шт.

болт

8.920.460- 02

2

1ПТ.

гайка

8.930.366—0)

4

шт.

7. Ящик укладочный

4.161.051-04

1

шт.

Примечание. В общепромышленном исполнении блох ваттметра измерительный упаковывается в коробку 6.876.! 13—13.

  • 3.2. Для проверки ваттметра п метрологических органах выпускается комплект комбинированный 4.068.846, который поставляется для поверочных органов по требованию заказчика.

4. УСТРОЙСТВО и работа ваттметра и его СОСТАВНЫХ ЧАСТЕЙ
  • 4.1. Принцип действия.

  • 4.1. ’. В основу работы ваттметра положен принцип преобразования СВЧ мощности и тепловой вид энергии н измерения образуемой на выходе измерительного преобразователя (далее — преобразователя) тер-моЭДС, которая пропорциональна подведенной к нему мощности СВЧ.

  • 1.1.2. Основными блоками ваттметра являются преобразователь, з котором происходит преобразование СВЧ мощности, и блок ваттметра измерительный Я2М-66 с цифровым индикатором, прямолоказываюшнм величину измеряемой мощности в мВт и Вт.

  • 4.1.3. Описание принципа действия измерительного блока Приведено я в техническом описании 2.720.056 ТО.

4.1 4. Преобразование СВЧ мощности происходит непосредственно в согласованной СВЧ нагрузке преобразователя, а индикация степени нагрева нагрузки осуществляется С помощью пленочных термопар, вынесенных за пределы передающего тракта.

L'a — показание вольтметра В7-23 в вольтах после подачи на преобразователь СВЧ мощности;

а ■—коэффициент передачи калибратора мощности М1-9А на частоте 12 ГГи, записывается из свидетельства о поверке калибратора;

Г-ф —коэффициент отражения преобразователя с переходом 2.236.016 на входе;

К пр — коэффициент преобразования измерительного преобразователя ив постоянном токе, мВ/Вт.

Коэффициент отражения преобразователя с переходом определяется по формуле:

! Г»,

KcrU-1

Кет U + 1

где Кс» U — коэффициент стоячей волны преобразователя с переходом Kcrll измеряют с помощью измерительной линии Р1 19/1 но схеме рис. 7.

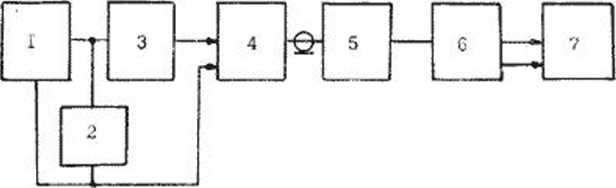

Коэффициент преобразования определяется по схеме рис. 8.

Порядок измерения коэффициента преобразования следующий:

На магазине МСР-63 устанавливают сопротивление 50 Ом. От ксточ-инка постоянного тока Б5-8 подают напряжение около 4,5 В и производят его измерение вольтметром В7-23. Затем производят измерение напряжения на выходе преобразователя с помощью потенциометра Р309.

Коэффициент преобразования измерительного преобразователя на постоянном токе К определяется по формуле:

мВ/Вт

(8)

где Е — напряженке, измеренное потенциометром Р309, в мВ:

IJ--напряжение-постоянного тока, измеренное вольтметром В7-23,

Проверку коэффициенте эффективности прсчХзразователя иа частоте

17.85 ГГц выполняют при уровне СВЧ мощности около 3 мВт по схеме, аналогичной схеме проверки иа частоте 12 ГГц с тем отличием, что вместо калибратора М1-9А и генератора Г4-111 используется калибратор MI-I0A и генератор Г4-114. Переход 32* 109 при этом не используется. К калибратору проверяемый преобразователь присоединяется посредством перехода 2.236.016.-— 0! (из комплекта комбинированного 4.068.816). 9 формулу для подсчета коэффициента эффективности подставляются значения Кзцт берется из аттестата иа переход н Ггр —коэффициент отражения преобразователя совместно с переходом (измеряется по схеме, аналогичной ряс. 7), используя при этом измерительную линию Р1-13Л н генератор Г4-П4.

Результаты проверки коэффициента эффективности преобразователя считаются удовлетворительными, если значения коэффициента эффективности на частотах 12 и 17.85 ГГц соответствуют значениям приведенным в табл. 6.

’.О

  • 11. АНАЛОГ. НАПРЯЖ. Разъем для присоединения аналогового индикатора.

  • 12. СЕТЬ, 220V* 35W 50Нз 40011/. Ввод шнура питанья.

  • 4.3. Схема электрическая принципиальная измерительного преобразователя.

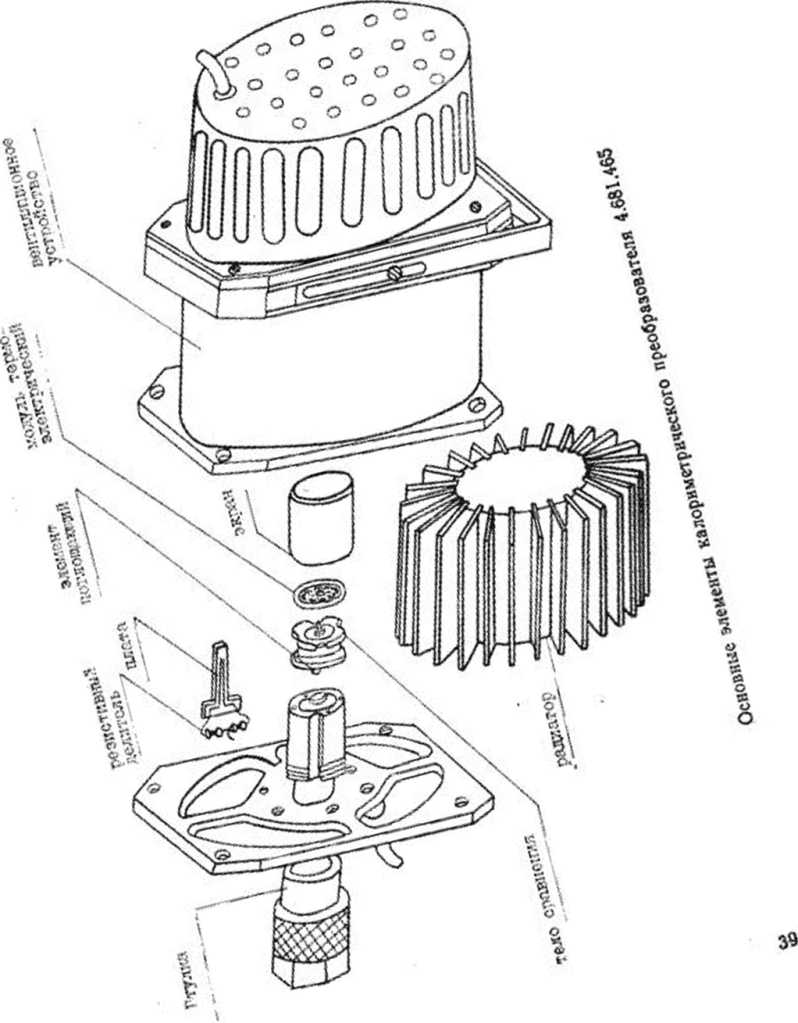

  • 4.3.1. Схема злсктраческая принципиальная калориметрического преобразователя 4.681.465 приведена в приложении 1.

СВЧ сигнал поступает на поглощающий элемент RI к, рассеиваясь, нагревает его. Перепад температур' между поглощающим элементом к корпусом преобразователя, пропорциональный подводимой мощности, регистрируется термоэлектрическим модулем Tul. Образуемая па выходе модуля Tul термоЭДС с помощью кабеля подводится к контактам I и 5 розетки ШЗ, смонтированной на его конце. Посредством делителя из R2 и R3 чувствительность преобразователя приводится к номинальному значению, при котором обеспечивается нормальная работа измерительного блока.

Преобразователь имеет вентилятор, посредством которого увеличивается интенсивность отвода тепла от корпуса преобразователя и, таким образом, достигается мощность рассеяния 20 Вт. В вентиляторе используется асинхронный электродвигатель Ml. Конденсаторы С!—С4 служат для пуска электродвигателя от однофазной сети.

  • 4.4. Схема электрическая соединений ваттметра

Схема электрическая соединений приведена в приложении 2.

Преобразователь (У1) присоединяется к измерительному блоку (У2) посредством экранированного кабеля.

Ваттметр может включаться а автоматическую систему с дистанционным управлением с помощью разъема 11Ы/У2 и соединительного кабеля (в комплект ваттметра не входит) и выдавать сигнал па цнфро-печатаю шее устройство. При этом не допускается соединение контакта 1114/20 (общий) с корпусом измерительного блока и внешних устройств.

В процессе 'работы измерительный блок ваттметра вырабатывает аналоговый сигнал и подает его на гнезда разъема Ш1/У2. Посредством этого разъема и соответствующего кабеля (на рисунке не показан) аналоговое напряжение может быть подведено к аналоговому индикатору. Значение аналогового напряжения 3 В на нагрузке не мсиее 100 кОм при конечном значении любого из пределов измерения, кроме третьего (на третьем пределе 2В).

  • 4.5. Конструкция

  • 4.5.1. Конструкции измерительного блока Я2М-68

Блок ваттметра измерительный Я2М 66 скомпонован в типовом малогабаритном корпусе. Все узлы измерительного блока выполнены с приме нением печатного монтажа. Некоторые крупногабаритные элементы и органы управления крепятся к корпусу самостоятельно. В случае необходимости вскрытие измерительного блока следует производить как указано в техническом описании 2.720.056 ТО.

В заднюю панель измерительного блока вмонтирован электрохимический счетчик временя (ресурсометр) типа ЭСВ-2, 5—12, 6, предназначенный для определения суммарного времени наработки наттыстра при его настройке, испытаниях п эксплуатации. Отсчет наработанного времени производится по делению шкалы, против которого находится мениск правого столбика ртути.

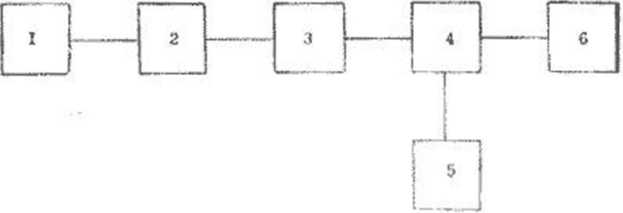

Рис. 5. Схема электрическая структурная для пов’еркк Кс L’ измерительно» го преобразователя и диапазоне часто! 3—17.85 ГГц

  • 1 — генератор сигналов высокочастотный Г4-1Н, Г4-80: Г4-81;

  • 2 —кабель высокочастотный из комплекта генератора Г4-1П;

  • 3 — переход коаксиальный 5.433.008 из комплекта PI-34-,

4— линия измерительная Р1-34;

  • 5 —измеритель отношения напряжений В8-7;

  • 6 — проверяемый преобразователь.

Результаты испытаний считаются удовлетворительными, если величины К-т U преобразователя с переходами не превышают значений, приведенных в табл. 6.

  • 12.4.7. О1 рс-дслепис годности ваттметра по основной погрешности про изводится путем поэлементной поверх»!. При этом проверяются следующие составляющие основной I'orpennfocia ваттметре: погрешность измерительного блока, погрешность калибровки <>г встроенного калибратора, отклонение коэффициента эффективности илмергисльиого нресбрзтовзгглг от но мпкальиого значения, «югргшчосг.. обуслоя.тепнйя нелинейной эавнеимо-етьх: нохазаппй ю урошг.' «ходнои muihihm.-tu. нестабильность показаний ваттметра. Первые тве иогрешшт определяются нрн поверке блока измерительного Я2М-Л6. Ос;-л нюне “огней?нпстн определяются при поверке плттметра.

Ва:тэк ’1’ «чип детей юным »;<• '•счопиоп :eipcunincrii, если состлпля-клц.!‘           горхчышйг» i ц:м:’*.щ:1Ю1 значений, правсяешпсх b p;w-

деле Н те r.c.wuoin ohifc;:h!I’i 2.72JHn‘.) ТО. и зн«чч< uift, ирнведспчых и табл. <».

  • 12.4.8. Позерку коэффициента эфф :чт>т::ос1и измерительного гпоб-разователя производят по схеме рис. б, Проверку преобразователя ей частоте 12 ГГц осуществляют с помок.ью калибратора' M.’-tJA, с кслыо НОПЫШСННЯ ТОЧНОСТИ Намерений ЬСЧОТЬЗуЮТ !’.Иф]?)В<'Г»‘ пс’льтмгтр постоянного тока В7-23. которым измеряется напряжение постоянного точа на рабочем термисторе преобразователя СВЧ калибратора.

Послслочагелькость проведения измерений слелух.наи.

После под»о:оЛн:! приборов и ис.'епги :»м прогщо.ткт rtj’/epei.'.-ie напряжения на работам термисторе нр. >'р зоил геля СВЧ калибратор:», lit в вольтах. Загс» • »М?Л кйлйбратЬрч М! 0Л »:•• • ‘опш такой уровень мощности, чтобы инклтлдое нрвборз Л!3 -22 было ок : :■> 3 мВг. Чспел 20с дос-

э,

6. ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
  • 6.1. После длительного хранения следует произвести внешний осмотр опробование, а затем поверку метрологических параметров, согласно разделу 12.

б 2. При внешнем осмотре необходимо проверить:

сохранность пломб;

комплектность согласно габл. 4;

отсутствие видимых механических повреждений, вяпяюшкх на точность показаний ваттметра;

наличие и прочность крепления органов управления и коммутации, четкость фиксации их положений, плавность вращения ручек органов настройка, наличие предохранителя н измерительном блохе Я2М-66;

чистоту гнезд, разъемов п клемм;

состояние соединительных кабелем, переходов.

  • 6.3. При работе в полевых условиях необходимо предусмотреть меры зашита от непосредственного попадания атмосферных осадков п виде дождя и снега, то есть работать в закрытом помещении или временном укрытии (а палатке, под навесом).

  • 6.4. Сделать отметку в формуляре о начале эксплуатации и записать показания счетчика наработки.

В процессе эксплуатации показания счетчика периодически через каждые 3 месяца записывают в формуляр.

До включения ваттметра необходимо ознакомиться с разделами 1. 4, 6. 7. 8, 9, описания.

7. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
  • 7.1. По степени защиты от поражения электрическим током прибор огпоептсн к классу 0! и 1 (для экспорта) ГОСТ 12.2.007.0—75.

  • 7.2. В приборе имеются постоянное и переменное напряжении 2?? В, опасные для жизни, поэтому прп эксплуатации, контрольпо-профилактических и регулировочных работах, производимых с прибором, строго соблюдайте соответствующие меры ирсдостороятости:

перед включением' прибора и сеть убЛитесь в иснрпппостп сетево

го соедшштсл иного шпура и соедините клемму

с шиной за-

nuni о заземдешс* О)сое.гизд-}ь ктопу (■***■)   <>г        защитно

го -ю.ьг-леьщ; до|»уг^аог«? 'iv.n.-xo н-л ’.. <т*».с»д:пч»«н<8 кссх остальных элемскгои;

замск- любого эдсчс:и;» гри! -jo/w- . злы-о ари включенном от се hi смлиыпслыюи innyiic:

i>p;i регулировании ii ;с ггер<.Щ1::х в схеме прибора пользуйтесь надежно изолированным шкл румов то*.: и пробипками.

  • 7.3. При работе прибора co^mc.’ti ■> с другими вриблрамя или включении его а состав установки необходимо заземлить все приборы.

  • 7.4. К работам ио профилактике и ремонту прибора допускаются л,ь ца, прошедшие linesрукгэж и едлвшле зачет Ио Чехии vie «ц-зойасиосгн.

8. ПОДГОТОВКА К РАБОТЕ

8-1. Перед началом работы с.ъ.г.тг внимательно из/щщ техшикекне описщшн в инструкции по              ваттметра и язмернтельного бло

ка Я2М-66. а также озпйком-тьея с ри^ологи - ”-м и низначением сига-

11

родолжени

е. табл. 7

Наименование средств

Основные технические характеристики средств поверки

Рекомендуемое средство поверки

(тип)

Приме-

поверки

Пределы измерения

Погреш

ность

чайке

Ком плект ком би ннрова и-ный

4.068.846

Поставляется для поверочных органов

Катушка электрического сопротивления

Источник    постоянного

точа

Секундомер

ГОСТ 5072—72

Термометр

0.1 Ом и - е—50 в J « 0—2 А

1 с — 30 мин

10-40’С

±0.01%

0.2 с

0.2*С

Р-321

Б5-8

СП-25

  • 12.3. Условия поверки и подготовка к ней

  • 12.3.1. При проведении поверки должны соблюдаться следующие нормальные условия:

температура окружающей среды......293±5 К (20±5wC)

относительная влажность воздуха..........65±15%

атмосферное давление.....!00:t4 кПа (750±30 ммрт.ст.)

напряжение сети питания 220±4,4 В частотой 50 ±0,5 Гц и содержанием гармоник до 5%.

  • 12.3.2. Подготовка к поверие производится в соответствии с пп. 8.1—8.8.

  • 12.4. Проведение поверки

Поверка производится одни раз в год в соответствия с перечнем операций, указанных в табл. 6.

  • 12.4.1. До начала поверки ваттметра производится поверка измерительного блока Я2М-66 на соответствие разделу 11 технического описания 2.720.056 ТО.

  • 12.4.2. При проведении внешнего осмотра должны быть проверены все требования по и. 6.2. Ваттметр, имеющий дефекты, бракуется и направляется в ремонт.

12.4 3. Проверку присоединительных размеров коаксиальных разъемов преобразователей и переходов производят с помощью мерительного инструмента, обеспечивающего необходимую по ГОСТ 13317—73 точность. Результаты проверки считаются удовлетворительными, если присоединительные размеры коаксиальных разъемов преобразователей и переходов соответствуют требованиям ГОСТ 13317—73.

  • 12.4.4. Опробование работы ваттметра производится по пп. 9.1.1— 9.1.5. для оценки его исправности без применения средств повеоки.

  • 12.4.5. Определение K<TU преобразователя производится с помощью панорамного измерителя Кет U РК2-47 (рис. 4) в диапазоне частот 0.02 — 1,25 ГГц и с помощью измерительной линия Р1-34 (рис. 5) в диапазоне частот 3—17.85 ГГц. В табл'. 6 приведены частоты, на которых производится проверки Кст U.

Примечание. Во избежание вывода измерительного преобразователя из строя при измерении мощности импульсно-модулированных СВЧ сигналов оператору следует помнить, что импульсная мощность не должна превышать 1500 Вт при средней мощности не более 20 Вт. При этом:

Рср ~ Ри • F • Т,

где Pq, — средняя мощность импульсномодулировакного сигнала, Вт;

Р'и—импульсная мощность, Вт;

F— частота импульсов, Гц; т — длительность импульсов, с.

Длительность импульсов не должна превышать 10 мкс.

  • 9.2.2. Для проведения измерений в режиме ручного переключения пределов намерений следует прежде всего установить переключатель РЕЖИМ РАБОТЫ в такое положение, чтобы предполагаемый уровень измеряемой мощности не превышал конечное значение выбранного предела. Затем присоединить преобразователь к выходу источника СВЧ мощности и спустя 10—15 с отсчитать показание цифрового табло блоха Я2М-66. После этого определить значение измеряемой мощности ио формуле:

Ри М‘ к, (|-| г,,.. 1’7                       (3>

где Р х — показание цифрового табло блока Я2М-66;

К, — коэффициент эффективности, равный:

0,98 при работе в диапазоне частот до 12 ГГц;

0.95 при работе в диапазоне частот свыше 12 ГГи;

|Гпр! — модуль коэффициента отражения преобразователя.

Модуль коэффициента отражения преобразователя *Гир|— определяется по формуле: где К«г U— коэффициент стоячей волны преобразователя.

Примечание. Если при измерениях используются коаксиальные и волноводно-коаксиальные переходы, значение К, следует принимать равным:

0,98 — с переходами 5.433.021) и 5.433.021 в диапазоне частот от О до 4 ГГц.

0,97 — с переходом 5 433 02! на частотах свыше 4 до 10 ГГц;

0,95 — с переходом 5.433.022 на частотах от 8.24 до 12,05 ГГц;

0.93 — с переходом 5.433.023 на частотах свыше 12,05 до 17.44 ГГц.

Значения |Гпр | равными:

0,149 (Кг, U= 1,35) с переходом 5.433.020 в диапазоне частот от 0 до 4 ГГц;

0.167 (Ker I’ == 1,4) с переходом 5.433.02! в диапазоне частот от 0 то 10 ГГц;

0,23 (Кет U «• 1,6) с переходом 5.433.022 в диапазоне частот 8 21__

12,05 ГГц;

0,286 (Ke, U "1.8) с переходом 5.433.023 в диапазоне 12.05— 17,44 ГГц.

Если показания цифрового индикатора менее 0J от конечного значения выбранного предела измерений, следует переключатель РЕЖИМ РА-

Продолжение юбл. 6

Номер пункта раздела поверки

Наименование операций, произ-водимых при поверке

Поверяемые отметки.

ГГц

Допускаемые значения погрешностей или предельные значения определяемых параметров

Средства поверки

Образцовые

Вспомогательные

12.4.10

Нестабильность

показаний ваттметра

мВт

0.2 ------

мин

г

Секундомер

1 с —30

м::н

Термометр СП-25

Примечания. I. Вместо указанных в таблице образцовых и вспомогательных средств поверки разрешается применять другие аналогичные приборы. обеспечивающие измерение соответствующих параметров с требуемой точностью.

2. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

  • 12.2.2. Основные технические характеристики образцовых и вспомогательных средств поверки приведены в табл. 7.

Таблица 7

Наименование средств поверки

Основные технические характеристики средств поверки

Рекомендуемое средство поверки (тип)

Примечание

Пределы измерения

Погреш

ность

Генератор сигналов вы-

Диапазон ча-

Установки

Г4-80

сокочастотный

С! от

частоты

2.56 1 ГГц

±0.5%

Генератор сигналов вы-

Диапазон ча-

Установки

сокочастотный

с тот

частоты

Г4-83

7.5-10.5 ГГЦ

±0.5%

Генератор сигналов вы-

Диапазон ча-

Установки

сокочасготпый

стот

частоты

Г4-111

6-18 ГГц

*0,5%

Генератор сигналов вы-

Диапазон ча

Установки

сокочасготиым

стот

частоты

I 4-114

16.35-25,8 Гн

±0.1%

Измеритель КСг U па-

Диапазон ча-

норямный

стот

0,02-11,25 Гн

С,- U, %

РК2-47

Таблица 5

Наименование неисправности, внешнее проявление и дополнительные признаки

Вероятная причина неисправности

Метод устранения

При включении ваттметра и сегь, по устанавливается пуль на цифровом табло, не калибруется ваттметр

  • 1. Неисправен кабель, с помощью которого присоединяется преобразователь

  • 2. Неисправен преобразователь

  • 3. Неисправен измерительный блок

11рокернть исправность соединительного кабеля, используя при этом схему электрическую соединений (приложение 2) Устранить неисправное»ь. Проверить прибором В7-23 исправность преобразователя, пользуясь г.р.ч этом схемой электрической принцпплалоной для да киого преобразовател я (приложение 1). При об-пару женин неисправности отправить преобразователь на завод-изготовитель дли ремонта Провести проверку и со-отвсгстнн с ТО на измерительный   блох   м

устранить неисправность

  • 10.6. Сделать отметку о ремонте и формуляре н произвести поверху ваттметра соглзсно указаниям раздела 12.

11. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
  • 11.1. Осмотр внешнего состояния наттметра проводят 2 раза в год. а также совместно с другими видами контрольно-профилактических работ. Внутренний осмотр проводят но истечении гарантийного срока один раз и два года. Проверяют крепления узлов, состояние паек, контактов, качество работы переключателей, удаляют пыль и коррозию.

  • 11.2. Порядок проведения профилактических работ.

Снять боковые стенки, верхнюю и нижнюю крышки измерительного блока к соответствии с и. 4.3.1 2 720.056 ТО. Вынуть печатные платы, удалить с них пыль струей сжатого воздуха н промыть контакты спиртом ГОСТ 17299—71 с помощью кисти. Удалить пыль с других моментов и узлов измерительного блока. Поставить печатные платы из место, установить боковые стенки и крышки.

Промыть спиртом высокочастотные и низкочастотные соединители преобразователя и соединительного кабеля.

  • 11.3. Пос-че проведения профилактических работ ваттметр направляют о поверку.

12. УКАЗАНИЯ ПО ПОВЕРКЕ
  • 12.1. Настоящий раздел устанавливает методы и средства поверки ваттметра поглощаемой мощности МЗ-56 при его эксплуатации.

12.2. Операции it средства поверки.

12.2.1. При проведении поверки должны выполняться операции и применяться средства поверки, указанные в табл 6.

Таблица 6

Номер пункта раздела поверки

Наименование операций, производимых при по верке

Поверяемые отметки. ГГц

,Цопускаемые значения погрешностей или предельные значения определяемых параметров

Средства поверки

Образцовые

Вспомогательные

12.4.1

Поверка измерительного блока Я2М-66

1

•12.4.2

Внешний осмотр

—_

12.4.3

Проверка присоединительных размеров

12.4.4

Опробование

_

Определение мет-

рологических параметров

12.4.5

К ст U нзмери-

0,02

1,15

РК2-47,

тельного преоб-

0.3

1.15

PJ-34,

разовятеля

3

1,15

В8-7.

10

1.3

Г-1-111

12

1.3

4-80

14

4,4

4-81

16

1,4

17,85

1,4

12.4.6

Kerb измерительного нреобра-

зователя с перехода ми

5.433.020

0.(5

1,35

РК2-47,

016X7/07X3

1

1,35

Pl 22.

3

1,35

38-7.

Г4-80

5.433.021

3

1.4

1’1-3.

010X4.34/07X3

5.5

. 1,4

Г4-80.

10

1,4

T4-8J,

Г4-83,

В8-7

5.433.022

23X10/07 X3

8.24

1,6

Р1-20.

10

1,6

В8-7,

Номер пункта раздела поверки

Наименование операций, производимых при поверке

Поверяемые отметки, ГГн

Допускаемые значения погрешностей или предельные значения определяемых параметров

9

Средства поверки

Образцовые

Весомо* татель-ные

12,05

1.6

Г4-111.

переход Э2-108

из комплекта 1’4-111

5.433.023

12,05

1.8

Р1-29.

16X8/07X3

14

1.8

В8-7.

16,7

1.8

Г4-111, переход Э2-109 из комплекта Г4-111

12.4.8

Коэффициент

М1-9А,

Г4-111,

эффективности

В7 23,

М3-22,

преобразователя

12,0

0,98 ±0.03

РЗО9.

Б5 8,

Р1-19/1

В8 7.

МСР-63, Поверочный

комплект

4.068.846

17.85

• 0,95 ±0,04

Ml-ЮЛ

Г4-114,

В7-23,

М3-22,

Р309.

В8 7.

Р1-13А

МСР-63,

Б5-8, Поверочный

комплект

4.068 846

12.4.9

Составляющая основной погрешности, обусловленная нелинейной зависимостью

МСР-63.

показаний ватт-

P32I,

метра от уровня

В7-23

Б5 8

измеряемой мот-

±1.8%

(2 шт.)

(2 шт.)

пости

ВОТЫ перенести в положение, соответствующее более низкому пределу измерений.

При неизвестном уровне мощности переключатель РЕЖИМ РАБОТЫ следует установить в положение РУЧ.З.

Оператору следует помнить, что в процессе измерений при непосредственном подключении преобразователя к выходу источника СВЧ мощности возникает погрешность, обусловленная несоответствием выходного им-нсдавса генератора и входного импеданса преобразователя ваттметра волновому (характеристическому) сопротивлению линии передачи. Чтобы исключить из результата измерении эту погрешность, необходимо значение измеряемой мощности определить по формуле:

(5)

где Гг, Г, — комплексные значения коэффициентов отражения генератора и преобразователи на измеряемой частоте

Обычно известны только модули коэффициентов отражения и за результат измерений принимается значение, найденное по формуле (3).

При этом погрешность рассогласования составит

б рас “* — 2| Гр | • | Гцр |.                                (6)

Значение модуля коэффициента отражения генератора вычисляется по формуле (+). где К -VU берется из документации на генератор.

9 2 3- Режим работы ваттметра с автоматическим переключением пределов используется при работе ваттметра в автоматизированных цифровых измерительных системах.

  • 9.2.4. При дистанционном управлении производится дистанционное переключение пределов измерении с помощью потенциальных сигналов, поступающих от цифровых измерительных систем

  • 9.2.5. Следует помнить, что преобразователи требуют бережного обращения с ними и во избежание выхода из строя не должны перегружаться мощностью сверх установленной нормы, то есть не более 20 Вт.

  • 9.2.6. В процессе измерений оператор должен производить периодическую поверку установки нуля, для чего необходимо снять со входа СВЧ мощность.

10. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
  • 10.1. Ремонт ваттметра должен производится только н специализированных ремонтных органах или поверочных лабораториях.

Ремонт преобразователей должен производится из заводе изготовителе.

  • 10.2. Для доступа к узлам и элемент»м измерительного блока пеобхо димо отключить его от сети и вскрыть в соответствии с указаниями, приведенными в п. 4.3.1 2.720.056 ТО.

10 3. Прежде чем начать ремонт неисправного узла, необходимо проверить поступление на него входных сигналов :i наличие номинальных питающих напряжений.

  • 10.4. При проведении ремонта следует строго выполнять меры безопасности. указанные в разделе 7.

  • 10.5. Перечень наиболее возможных неисправностей и указания по их устранению приведены в табл. 5.

Наименование средств поверки

Основные технические характеристик средств по-верки

Пределы нзме- Погрет-рении        ность

Рекомен

дуемое срехтство поверки

(тип)

Примечание

Линия измерительная

Линия измерительная

Линия измерительная

Ливня измерите юная

Линия измерительная

ЛИНИЯ НЗМ-риГеЛЫМР

Калибратор мощности

Калибратор мощности

Ваттметр поглощаемо"» мощности

Диапазон частот

J 7,44—25,86 ГГц

Диапазон частот «2.05-17.44 ГГц

Диапазон частот 11,55-16,66

ГГц

Диапазон частот

2.5 10.35 ГГц Диапазон частот

8.21 12,05 ГГц

Диапазон частот

1 7.5 ГГц Диапазон частот

12-16,7 ГГц Диапазон частот

16.7-25,86 ГГп

1,2-10-’-

6 10 3 Вт

±5%

-5%

±5%

±10%

±5%

±5%

Потенциометр воск» н кого точа

Вольтметр постоянного тока

Измеритель отношения напряжений

Магазин сопротивлений Генератор сигналов высокочастотный

4vBciBHie.ib-ность2 10 8 В

0-10 В Чувствительность 0,7-1 мкВ (0.15-20 кГц) 0-500 О.м Диапазон частот 4 5.6 ГГц

0.1%

±0,05%

±1.5%

±0.1% Установки частоты

±0.5%

Р1-1 ЗА

P1-I9

РЫ9/1

PI-3

Р1-20

Р1-22

М1-9А

МЫ0 А

МЗ-22

РЗО9

В7-23

В8-7

МСР-63 Г4-81

Измерительный блок

нов управления и контроля иа передней в задней панелях измерительного блока (п. 4.2.2.).

  • 8.2. Разместить ваттметр на рабочем месте, обеспечив удобство работы и условия естественной вентиляции.

  • 8.3. Проверить заземлен ли измерительный блок ваттметра.

  • 8.4. Установить тумбер СЕТЬ на передней панели в нижнее положение.

  • 8.5. Присоединить к измерительному блоку приемный преобразователь.

  • 8.6. Установить переключатель РЕЖИМ РАБОТЫ в положение АВТ.

  • 8.7. Включить соединительный шнур измерительного блока в сеть.

8.8 Включить соединительный шнур преобразователя в сеть и проверить на слух, работает ли вентилятор преобразователя.

Остальные органы управления могут находится в произвольном но-* ложеннн.

9. ПОРЯДОК РАБОТЫ
  • 9.1. Подготовка к проведению измерений

    • 9.1.1. Тумблер СЕТЬ на измерительном блоке переводят r верхнее положение. При этом должны загореться цифры на табло и лампочка подсвета условного обозначения единицы измерений.

    • 9.1.2. До проведения измерений ваттметр прогревают в течение 30 мин.

    • 9.1.3. После прогрева устанавливают нуль на пределе РУЧ.1, поворачивая вправо (влево) ручки установки нуля ГРУБО и ТОЧНО.

    • 9.1.4. Производят опробование ваттметра. При отсутствии мощности на входе преобразователя и нормальной работе измерительного блока регулировкой ручек ГРУБО и ТОЧНО на табло должны устанавливаться показания:

000,0 mW иа пределе РУЧ.1;

0000 mW на пределе РУЧ.2;

00,00 W иа пределе РУЧ .3.

  • 9.1.5. Осуществляют калибровку ваттметра. Для этого следует: перевести переключатель РЕЖИМ РАБОТЫ в положение АВТ или

РУЧ.2:

присоединить к коаксиальному СВЧ разъему на передней панели измерительного блока преобразователь и, поворачивая ручку потенциометра (▼), установить показание 800 мВт. При этом делается выдержка порядка 10—20 с после присоединения преобразователя;

отсоединить преобразователь от коаксиального разъема на передней панели измерительного блока.

  • 9.2. Проведение измерений

9.2.1. Ваттметр обеспечивает измерение мощности в следующих режимах:

ручное переключение пределов измерений (положение переключателя РЕЖИМ РАБОТЫ — РУЧ.1, РУЧ.2, РУЧ.З), соответственно 0.3-3.0— 20,0 Вт;

автоматическое переключение пределов (положение переключателя РЕЖИМ РАБОТЫ-АВТ.);

дистанционное управление (положение переключателя РЕЖИМ РАБОТЫ -ДИСТ.).

.18

Результаты испытаний считаются удовлетворительными, если Ко I ’ не превышает 1,15 в диапазоне частот до 3 ГГц, 1,3 — в диапазоне частот свыше 3 до 12 ГГц и 1,4 — в диапазоне частот свыше 12 до 17.85 ГГц.

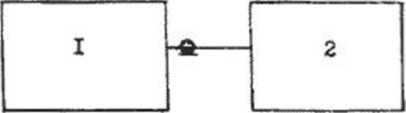

Рис. 4. Схема электрическая структурная для поверки KCI U и диапазоне частот 0,02—1,25 ГГц

  • 1 — измеритель Кст Ь’ панорамный РК2-47;

  • 2 — проверяемый преобразователь.

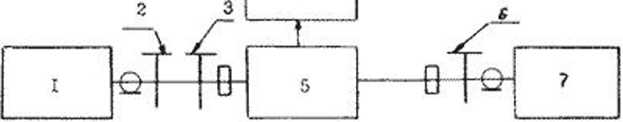

  • 12.1.6. Определение Ксг О измерительного преобразователя с переходом 5.433.020 на частотах 0,15 в 1 ГГц производится по структурной схеме рис. 4, где поз. 2 — преобразователь с переходом.

Определение Ker U преобразователя с переходами на частотах 3; 5.5; 8,24; 10; 12,05; 14; 10,7 ГГц лроизводшея ло структурной схеме рис. 5. в которой 5 — измеритель отношения напряжений В8-7;

6 — измерительный преобразователь с соответствующими переходами, а остальные приборы приведены в табл. 8.

Таблица 8

Тил перехода и частота. на которой производится проверка Кст U, ГГц

Позиция по схеме рис. 5

1 — генератор

•2 — переход

3 — переход

| 4-линня измерительная

5.433.020

016X7/07X3

3

Г4-80

92-13 из

комплекта

Г4-80

32-7/1 из комплекта

Р1-22

PI-22

5.433.021

010X4, 34/07X3

3

5,5

10

Г4-80

Г4-81

Г4-83

отсутствует отсутствует отсутствует

отсутствует отсутствует отсутствует

Р1-3

Р1-3

Р1-3

5.433.022

23X10/07 X3

8.24; 10; 12,05

Г4-111

32-108 из комплекта

Г4-111

отсутствует

Р1-20

5.433.023

16X8/07X3 12.05; 14; 16.7

Г4-111

Э2-109 из комплекта

Г4-111

отсутствует

P1-I9

Если зазар между двумя столбиками ртути переместился на 90-95% (ле более) всей шкалы, нужно изменить направление отсчета путем смены полярности литания счетчика. При этом отсчет будет производится в обратном порядке.

гюлее подробное описание конструкции измерительного блока приведено я техническом описаний 2.720.056 ТО.

  • 4.5.2. Конструкция измерительного преобразователя

Измерительный преобразователь 4.681.465 (приложение 3) состоят из отрезка коаксиальной линии со стандартным коаксиальным разъемом типа HI по ГОСТ 13317—73, поглощающего элемента цилиндрической формы с согласующим экраном,, термоэлектрического модуля, «тела сравнения*, радиатора и вентилятора на базе электродвигателя УАД-12Ф.

Поглощающий элемент представляет собой тонкопленочный резистор па теолояроводшней (бериллиевой) керамике.

Центральным проводником коаксиального тракта является тонкостей' пая трубка из нержавеющей стали с целью исключения теплового воздействия внешней среды на поглощающий элемент. Для уменьшения СВЧ потерь трубка покрывается медью и серебром. Поглощающий элемент за счет плотной посадки имеет электрический контакт с центральным проводником, другой его конец впаян в согласующий медкый экран с серебряным покрытием. Согласующий экран имеет ступенчатое изменение диаметра, что обеспечивает согласование поглощающего элемента яо всем диапазоне частот.

Термоэлектрический модуль выполнен в виде диска с отверстием и располагается так, что «горячие» сваи имеют тепловой контакт с внешней поверхностью согласующего экрана в месте пайки поглощающего элемент?.. а «холодные» спая — с «телом сравнения». К выводам термо* -электрического модуля припаиваются провода соедини тельного кабеля. Внутренний и внешний экраны предназначены для защиты термоэлектрического модуля от случайных висшпнх тепловых воздействий. На внешнем экране укреплены ребра. образующие с экраном радиатор. Посредством радиатора, обдуваемою вентилятором, увеличивается мощность рассеяния i реобрязевателя до 20 Вт.

5. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

5.’. 11ВНМ*Щнпю-1<! наттметра. условное его обозначение к год изготоп-дс.чс.г уьйз5,и;щ»пя годьио и >:ил1лу<ианионной локу.иг пкчцш.

:   И::.- ' ;;чг.е я усдиячос гн'с->:ui-icпне «глцеридслыыи» блока ватт-

t'x'H’i- :       ; .< «.рзггсп ч::<т: ляисвон щше.ш Условное обозначение

проставлен >ч!% 'л и левом углу праной моюнпш сгепкп корпуса.

5.-*. o.iBo.TCKofi порядковый номер измеря: сльноп» блока и год изготовления расположены а леном углу задний нпнелн,

I. На кожухе преобразователя нанесены наименование, номер чертежа н год изготовления.

  • 5.5. Все члемиггы и составные части, устапонлсиные па шасси, нале-л"х и исчаигых платах нзмернтсльгого блоха. имеют маркировку впиши-ошгых обегщ.ч'кпнй к соответствии с лозин(1О1Н5ы.ми обозначениями перечней лк'мснюв к эл<трачсскпм арятпшппльпым схемам.

5.G. П             блок и иусоЛрозоватсл:., крншиые ОТК» г.томби-

руютог мае:» :       пломбами,            устлпевливакж-и на боковых

стенках :.чм<:    -,м:о:о блока и кояг.-х.; лрлтбрлзозягс.ът.

ле подачи СВЧ мощности пронзао,чят измерение напряжения на рабочем термисторе СВЧ калибратора U? в вольтах. С помощью потенциометра Р309 производят измерение напряжения па выходе проверяемого преобразователя (Е).

Рис. 6. Схема электрическая структурная для измерения коэффициента эффективности измерительного преобразователя на частоте 12 ГГ’Л

1—генератор высокочастотный Г4-111;

  • 2 -- вольтметр постоянного тока В7-23;

  • 3 —переход 32-109 из комплекта П-Ш-

  • 4 • калибратор СВЧ мощности М1-9Л;

  • 5 - измерительный блок ваттметра МЗ-22;

  • 6 — переход 2.236.016 из поаеяочюио комплекта

  • 7 — преобразователь измерительный;

  • 8— шнур соединительный 4.860.135 «з комплекта комбинированного 4.068 846;

  • 9— нлснциомстр •'«сто» к лого тока ?309.

Коэффициент м?н|н:<1:я;;пьтп К, аычнслмсгся по формуле;

К,-..-------------------- (7.

(1\ — U J-5C-U -• Г,,;.

где* К, — коэффициент эффективности;

Енапряжение, измеренное на выходе преобразователя, мВ;

К3,г - коэффициент затухания перехода 2 236.016, ведтасмого на входе измерительного npco6p.>i«<i:-геля, берттея из аттестата пл переход;

Rf — сопротивление рабочего термистора измерительной) лреибра-зопатсла калибратора згошяост, Ом, записывается из маеггор-та на калибратор;

и» — показание 1К*льгмсч»а В7-;?Л л ;имьта< ди подачи но :усобрало-вахлтг» СВЧ моиник

Рис. 3 Расположение органов управления на передней (а) и задней (б) панелях измерительного блока ваттметра

1

Рнс. 7. Схема электрическая структурная для измерения КсгС преобразователя с переходом 2.236.016 на входе на частоте 12 ГГц.

1—генератор сигналов высокочастотный 1*4-111;

  • 2 — переход волноводно-коаксиальный 5.433.023 (из комплекта ваттметра МЗ-56);

3—-переход 17X8/16X8 из комплекта линии Р1-19/1; ‘

  • 4 — измеритель отношения напряжения 118-7;

  • 5 —линия измерительная Р1-19/1;

6—переход 2.236.016. из комплекта комбинированного 4.068.816;

  • 7 — проверяемый преобразователь.

Рис 8. Схема электрическая структурная для измерения коэффициента преобразования измерительных преобразователей на постоянном токе.

  • 1 — источник постоянного тока Б5-8;

  • 2 — вольтметр постоянного тока 87-23;

  • 3 —магазин сопротивлений МСР-63 (50 Ом);

  • 4 — шнур соединительный 4.860.156 из комплекта комбинированного

4.068.846;

  • 5 — проверяемый преобразователь;

  • 6  шкур соединительный 4.860.155 из комплекта комбинированного 4.068.846;

  • 7 — потенциометр постоянного тока РЗО9.

  • 4.2. Схема электрическая принципиальная измерительного блока Я2М-66

Схема электрическая принципиальная измерительного блока приведена а техническом описании 2.270056 ТО.

  • 4.2.1. Описание структурной схемы измерительного блока Я2М-66

Структурная схема измерительного блока ваттметра (рис. 2) включает в себя:

усилитель постоянного тока (УПТ);

аналого-цифровой преобразователь (АЦ11); управляющее устройство;

источник питания;

калибратор мощности переменного тока;

калибратор мощности постоянного тока.

У П Г усиливает выходное напряжение преобразователя до значения, •необходимого для устойчивой работы АЦП.

.АЦП преобразует напряжение поагоянкого тока в интервалы врсме-пи. заполняемые импульсами опорной частоты, количество которых, пропорциональное подводимой к приемному преобразователю СВЧ мош-«ост, подсчитывается счетчиком цифрового индикатора АЦП.

Управляющее у строй с т‘в о содержит элементы для автоматического или дистанционного переключения пределов измерения и индикации условного обозначения измеряемой величины.

Источник питания выдает напряжения для всех перечисленных выше узлов измерительного блока.

Калибратор мощности переменного тока обеспечивает на нагрузке 200 и 100 Ом уровень мощности 800 мкВт. Он используется для еамачалнбровкн ваттметров МЗ-51, МЗ-52, M3-53 (в ваттметре М3 56 ие используется).

Рис. 2. Схема электрическая структурная измерительного блока ваттметра

12

Снова измеряют напряжение на катушке P32I, L*f , напряжение на входе измерительного преобразователя, Иг' и отсчитывают показание на табло измерительного блока. Рг.

Составляющую основной погрешности ваттметра, обусловленную нелинейной зависимостью его показаний от уровня измеряемой мощности, определяют но формуле:

(

(9)

где й _ погрешность ваттметра, обусловленная нелинейностью измерительного преобразователя, %;

Ра — показание ваттметра в ваттах при мощности на входе около 20 Вт;

U> — напряжение на катушке P32I в вольтах при уровне мощности на входе около 2 Вт;

U4 — напряжение на входе преобразователя в вольтах при уровне мощности около 2 Вт;

р, — показание ваттметра в ваттах при мощности на входе около 2 Вт;

(У — напряжение на .катушке Р321 в вольтах при мощности из входе около 20 Вт;

U‘ — напряженке на входе преобразователи в вольтах при мощности около 20 Вт.

Результаты испытаний считаются удовлетворительными, если составляющая основной погрешности ваттметра, обусловленная нелинейной зависимостью его показаний от уровня измеряемой мощности, не превышает ±1.8%.

12.4.10. Определение нестабильности показаний ваттметра во времени в установившемся режиме производят следующим образом.

Ваттметр подготавливают к измерениям в соответствии с инструкцией ло эксплуатации. Затем ручками установки нуля ГРУБО, ТОЧНО устанавливают показание ваттметра 5.0 мВт на пределе РУЧ.1 Записывают показание ваттметра через интервалы времени равные I мин. определяемые по секундомеру. Число интервалов времени должно быть не менее 5. Для каждого интервала времени рассчитывают нестабильность у но формуле:

АР

(10)

г,че у— нестабильность показаний ваттметра во времени, в мВт/мин;

АР—абсолютное значение разности между смежными показаниями в начале н в конце каждого интервала, в мВт;

Т — интервал времени, в мин.

Среднее значение нестабильности показаний ваттметра в мВт/мин определяют как среднее арифметическое для всех интервалов времени.

Температура окружающего воздуха в процессе нзмерннк должна быть неизменной в пределах ±1 К (±1’С). Контроль температуры производится термометром СП-25 ГОСТ 2045—71.

  • 2.22. Время наработки на отказ ваттметра „о менее 3000 ч. Срок службы 5 лет. Технический ресурс 10000 ч.

  • 2.23. Габаритные размеры в миллиметрах и масса блоков ваттметра в килограммах приведены в табл. 3.

Таблица 3

Наименование, тип прибора, блока, комплект ЗИП

Без укладки

В укладочном ящике

В транспортной таре

мм

кг

мм

кг

мм

кг

Блок ваттмет-. ра измерительный Я2М-66

255Х21ОХ Х322

7,5

453X325X

Х422

16

см. примечание

Преобразователь измерительный калориметрический 4.681.465

187Х15ОХ Х84

2,00

404X298X

Х136

3,3

см. примечание

ПРИЛОЖЕНИЯ

Примечания: 1. В общепромышленном исполнении блок ваттметра измерительный укладывается в коробку 6.876.113—13 с габаритными размерами 424X388 X 306 мм. Масса блока с коробкой 12 кг. Масса блока в транспортной таре 27 кг.

2. Блок ваттметра измерительный Я2М-66 и преобразователь измерительный со своими ухладочнымп ящиками упаковываются в один транспортный ящик с габаритными размерами 578x506X507 мм. Масса ваттметра « транспортной таро. 40 кг.

3. СОСТАВ ВАТТМЕТРА
  • 3.1. Состав комплекта ваттметра МЗ-56 приведен в табл. 4.

Таблица 4

Наименование

Обозначение

Количество

Примечание

1. Блок ваттметра измерительный Я2М-66

2.720.056

1 шт.

2. Комплект комбинирован ный в составе:

4.068.794

встазка плавка/

ВП1-1 1.0 А 250 В

0.480.003

3 шт.

пакет

8.865.037

1 шт.

ящик укладочный

4.162.079

1 шт.

3. Блок ваттметра измерительный Я2М-66. Техническое описание и инструкция по эксплуатации

2.720.056 ТО

1 эка.

10

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
