Описание типа «Образцы шероховатости поверхности (сравнения)» (Код не указан!)
Лист № 1
Всего листов 6
Приложение к свидетельству № 78309 об утверждении типа средств измерений
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Образцы шероховатости поверхности (сравнения) Назначение средства измеренийОбразцы шероховатости поверхности (сравнения) (далее по тексту - образцы шероховатости) предназначены для воспроизведения параметров шероховатости поверхности стальных деталей после (или в процессе) их обработки на металлорежущих станках методом визуального сравнения и осязания (на ощупь).
Описание средства измерений
Принцип действия заключается в сравнении с образцом визуально или на ощупь. Для этого подбирается образец соответствующего вида обработки, номинальное числовое значение параметра шероховатости поверхности которого соответствует числовому значению параметра шероховатости поверхности контролируемой детали. Визуальное сравнение образцов с параметрами Ra от 0,05 до 0,20 мкм рекомендуется проводить с помощью лупы или микроскопа. В результате сравнения делается заключение о том, что параметр шероховатости контролируемой детали не превышает номинальное значение подобранного образца сравнения.
Образцы шероховатости выпускаются набором определенного вида обработки: точение (условное обозначение способа обработки - Т), расточка (Р), фрезерование цилиндрическое (ФЦ), строгание (С), шлифование периферией круга (плоское - ШП, цилиндрическое выпуклое - ШЦ, цилиндрическое вогнутое - ШЦВ), точение торцовое (ТТ), фрезерование торцовое (ФТ и ФТП), шлифование торцовое (ШТ), шлифование чашеобразным кругом (ШЧ), дробеструйная обработка (ДС), пескоструйная обработка (ПС), полирование (плоское - ПП, цилиндрическое -ПЦ).
Образцы шероховатости изготавливаются из стали и укомплектованы в наборы из четырех или шести образцов шероховатости с различными номинальными значениями параметра Ra., а также могут поставляться поштучно.
Поверхность образца может дополнительно оцениваться параметром шероховатости Rz, Rmax, Sm, S, tp, значения которого не нормируются и приводятся как справочное по результатам измерений.
Образцы шероховатости изготавливаются в исполнениях 1 и 2 отличающихся между собой допускаемым средним квадратическим отклонением.
Товарный знак наносится на паспорт образцов шероховатости типографским
методом и на футляр в виде наклейки или гравировки.

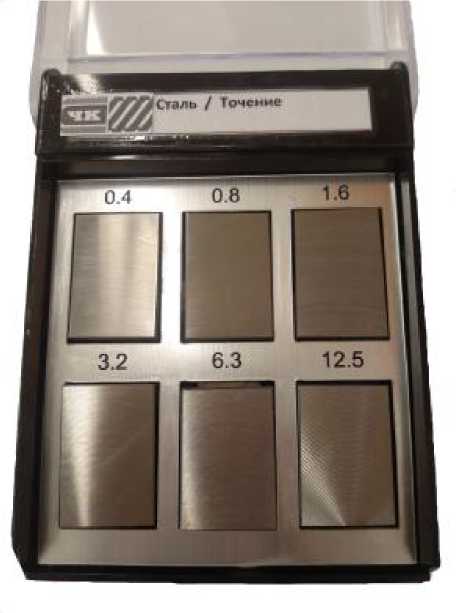

Общий вид набора образцов шероховатости показан на рисунке 1.
Сталь / |оч=нии
Рисунок 1 - Общий вид набора образцов шероховатости
Таблица 1 - Способы обработки, воспроизводимые образцами, форма образца и основное
|
Способы обработки |
Форма образца |
Условное обозначение способа обработки |
|
Точение |
Цилиндрическая выпуклая |
Т |
|
Расточка |
Цилиндрическая вогнутая |
Р |
|
Фрезерование цилиндрическое |
Плоская |
ФЦ |
|
Строгание |
Плоская |
С |
|
Шлифование периферией круга |
Плоская, цилиндрическая выпуклая, цилиндрическая вогнутая |
ШП ШЦ ШЦВ |
прямолинейное
Расположение неровностей описание
условное обозначение
Продолжение таблицы 1
|
Способы обработки |
Форма образца |
Условное обозначение способа обработки |
Расположение неровностей | |
|
описание |
условное обозначение | |||
|
Точение торцовое |
Плоская |
ТТ |
дугообразное |
1=1 |
|
Фрезерование торцовое |
Плоская |
ФТ | ||
|
Фрезерование торцовое |
Плоская |
ФТП |
Перекрещивающееся дугообразное |
и |
|
Шлифование торцовое |
Плоская |
ШТ | ||
|
Шлифование чашеобразным кругом |
Плоская |
ШЧ | ||
|
Дробеструйная, пескоструйная обработка |
Плоская |
ДС ПС |
не имеющее определенного направления штриха |
- |
|
Полирование |
Плоская, цилиндрическая выпуклая |
ПП ПЦ |
Путанный штрих |
- |
Примечание: Образцы шероховатости характеризуют особенности только
воспроизводимого способа обработки
Таблица 2 - Ряды номинальных значений параметра шероховатости Ra поверхности образца в зависимости от воспроизводимого способа обработки и базовые длины для оценки
шероховатости
|
Способ обработки |
Параметр шероховатости Ra, мкм |
Базовая длина l, мм |
|
Шлифование |
0,10 |
0,25 |
|
0,20 |
0,25 | |
|
0,40 |
0,80 | |
|
0,80 |
0,80 | |
|
1,60 |
0,80 | |
|
3,20 |
2,50 |
Продолжение таблицы 2
|
Способ обработки |
Параметр шероховатости Ra, мкм |
Базовая длина 1, мм |
|
Точение и расточка |
0,4 |
0,8 |
|
0,8 |
0,8 | |
|
1,6 |
0,8 | |
|
3,2 |
2,5 | |
|
6,3 |
2,5 | |
|
12,5 |
2,5 | |
|
Фрезерование |
0,4 |
0,8 |
|
0,8 |
0,8 | |
|
1,6 |
2,5 | |
|
3,2 |
2,5 | |
|
6,3 |
8,0 | |
|
12,5 |
8,0 | |
|
Строгание |
0,8 |
0,8 |
|
1,6 |
0,8 | |
|
3,2 |
2,5 | |
|
6,3 |
2,5 | |
|
12,5 |
8,0 | |
|
25,0 |
8,0 | |
|
0,4 |
0,8 | |
|
Дробеструйная и |
0,8 1,6 |
0,8 0,8 |
|
пескоструйная |
3,2 |
2,5 |
|
обработка |
6,3 |
2,5 |
|
12,5 |
2,5 | |
|
0,05 |
0,25 | |
|
0,06 |
0,25 | |
|
0,08 |
0,25 | |
|
Полирование |
0,10 |
0,25 |
|
0,16 |
0,80 | |
|
0,20 |
0,80 | |
|
Примечание: Средний шаг неровностей поверхности образца не превышает 1/3 | ||
|
базовой длины. | ||
Таблица 3 - Допускаемое отклонение среднего значения параметра Ra от номинального и допускаемое среднее квадратическое отклонение от среднего значения Ra, при температуре окружающего воздуха от плюс 15 до плюс 25 °С и относительной влажности не более 80 %
|
Способ обработки |
Допускаемое отклонение среднего значения Ra от номинального, % |
Допускаемое среднее квадратическое отклонение о, %, не более, для исполнений | |
|
1 |
2 | ||
|
Шлифование |
9 |
18 | |
|
Точение и расточка |
4 |
12 | |
|
Фрезерование |
+12 -17 |
9 |
18 |
|
Строгание |
3 |
9 | |
|
Дробеструйная, пескоструйная обработка |
12 |
20 | |
|
Полирование |
12 |
18 | |
|
Примечание: Допускаемое среднее квадратическое отклонение указано для длины оценки, содержащей 5 базовых длин. Для другого количества n базовых длин в длине оценки отклонение оп определяют по формуле | |||
|
Н | |||
Таблица 4 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Радиус кривизны цилиндрических образцов, мм |
от 20 до 40 |
|
Размеры рабочей поверхности образца, мм, не менее: | |
|
- длина при: | |
|
Ra от 0,05 до 12,5 мкм на базовой длине до 2,5 мм |
18,0 |
|
Ra от 6,3 до 25,0 мкм на базовой длине 8,0 мм |
28,0 |
|
- ширина |
18,0 |
|
Габаритные размеры, мм, не менее: | |
|
- длина при: | |
|
Ra от 0,05 до 12,5 мкм и базовой длине до 2,5 мм |
20,0 |
|
Ra от 6,3 до 25,0 мкм и базовой длине 8,0 мм |
30,0 |
|
- ширина |
20,0 |
|
- толщина для: | |
|
плоских и вогнутых образцов |
2,5 |
|
выпуклых образцов |
3,5 |
|
Масса, кг, не более |
0,04 |
|
Средний срок службы, лет |
5 |
|
Диапазон рабочих температур, °С |
От +10 до +30 |
|
Относительная влажность воздуха, %, не более |
80 |
наносится на титульный лист паспорта типографским методом.
Комплектность средства измеренийТаблица 5 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Образцы шероховатости |
- |
1, 4 или 6 шт. (в зависимости от заказа) |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП 203-19-2020 |
1 экз. |
Осуществляется по документу МП 203-19-2020 «Образцы шероховатости поверхности (сравнения). Методика поверки», утвержденному ФГУП «ВНИИМС» 27 апреля 2020 г.
Основное средство поверки:
- прибор для измерений параметров шероховатости поверхности серии 178, модель SURFTEST SJ-210 (рег. № 54174-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Технические документы, устанавливающие требования к образцам шероховатости поверхности (сравнения)ТУ 3943-003-7720701612-2019 «Образцы шероховатости поверхности (сравнения). Технические условия»
ИзготовительАкционерное общество Торговый дом «Челябинский Калибр» (АО ТД «ЧК»)
ИНН 7720701612
Адрес: 111524, г. Москва, ул. Электродная, д.2, стр.7, эт. 3, пом. X, комната 14
Телефон/факс: +7 (495) 969-22-65
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web- сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
