Методика поверки «ГСОЕИ. СИСТЕМЫ МОБИЛЬНОГО СКАНИРОВАНИЯ ALPHA3D-L DUAL» (МП АПМ 79-20)

СОГЛАСОВАНО

еральный директор лопрогресс - М»

'________А.С. Никитин

» декабря 2020 г.

Государственная система обеспечения единства измерений

Системы мобильного сканирования Alpha3D-L, Alpha3D-L Dual

г. Москва

2020 г.

Настоящая методика поверки распространяется на системы мобильного сканирования Alpha3D-L. Alpha3D-L Dual, производства «Shanghai Ниасе Navigation Technology LTD.». Китай (далее - системы), и устанавливают методику их первичной и периодической поверки.

Выполнение всех требований настоящей методики обеспечивает прослеживаемость поверяемого средства измерений к следующим государственным первичным эталонам:

ГПСЭ единицы длины в диапазоне до 4000 км

Интервал между поверками - 1 год.

При проведении поверки средств измерений (далее - поверка) должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

При проведении поверки должны соблюдаться, следующие нормальные условия измерений:

- температура окружающей среды, °C                          от -10 до +40.

Полевые измерения (измерения на открытом воздухе) должны проводиться при отсутствии осадков, порывов ветра и при температуре окружающей среды в диапазоне от минус 10 до плюс 40 °C. Эталонные и вспомогательные средства должны быть установлены на специальных основаниях (фундаментах, штативах), неподвергающихся механическим (вибрация, деформация, сдвиги) и температурным воздействиям.

К проведению поверки допускаются лица, изучившие эксплуатационную документацию на системы и средства поверки, и аттестованные в качестве поверителя средств измерений в установленном порядке.

При проведении поверки применяются эталоны и вспомогательные средства поверки, приведенные в таблице 2.

Таблица 2 - Средства поверки

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики.

При проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на систему и поверочное оборудование, правилам по технике безопасности, действующим на месте проведения поверки, а также правилам по технике безопасности при производстве топографо-геодезических работ ПТБ-88 (Утверждены коллегией ГУГК при СМ СССР 09.02.1989 г.. № 2/21).

При внешнем осмотре должно быть установлено соответствие системы следующим требованиям:

• - соответствие внешнего вида систем описанию типа средств измерений;

• - исправность переключателей, разъемов и внешних соединительных кабелей:

• - качество гальванических и лакокрасочных покрытий (отсутствие сколов);

отсутствие коррозии, механических и других дефектов, влияющих на эксплуатационные и метрологические характеристики системы:

• - наличие маркировки и комплектности согласно требованиям эксплуатационной документации.

• 8.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проверить наличие действующих свидетельств о поверке на эталонные средства измерений:

• - систему и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией;

• 8.2 При опробовании должно быть установлено соответствие системы следующим требованиям:

• - отсутствие качки и смещений неподвижно соединенных деталей и элементов системы;

• - правильность взаимодействия с комплектом принадлежностей:

• - работоспособность всех функциональных режимов в соответствии с эксплуатационной документацией.

Проверку идентификационных данных программного обеспечения (далее - ПО) проводить следующим образом:

Проверку идентификационных данных программного обеспечения (далее - ПО) «CoCapture» производить через интерфейс пользователя, информация о номере версии ПО отображается при запуске ПО в верхнем левом углу экрана рядом с изображением системы.

Проверку идентификационных данных программного обеспечения «СоРге» производить через интерфейс пользователя путём выбора вкладки «Help» («Помощь»), далее выбора подменю «Version Information» («Информация о версии»). В появившемся окне будет отображено наименование и версия ПО.

Проверку идентификационных данных программного обеспечения «Inertial Explorer» производить через интерфейс пользователя путём выбора вкладки «Help» («Помощь»), далее выбора подменю «About Inertial Explorer» («О Inertial Explorer»). В появившемся окне будет отображено наименование и версия ПО.

Проверку идентификационных данных программного обеспечения «CoCapture» производить через интерфейс пользователя путём выбора вкладки «Help» («Помощь»), далее выбора подменю «Version Information» («Информация о версии»). В появившемся окне будет отображено наименование и версия ПО.

Проверку идентификационных данных программного обеспечения «Orbit» производить через интерфейс пользователя путём выбора вкладки «Help» («Помощь»), далее выбора подменю «About...» («О...»). В появившемся окне будет отображено наименование и версия ПО.

Проверку идентификационных данных программного обеспечения «КРДО 3D СКАН» Г?

производить через интерфейс пользователя путём нажатия на значок « •--*» в правом верхнем углу экрана, далее выбора подменю «О программе». В появившемся окне будет отображено наименование и версия ПО.

Номер версии и наименование ПО должны соответствовать данным, приведенным в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

• 10.1 Определение диапазона измерений, абсолютной погрешности измерений геометрических размеров окружающих объектов и абсолютной погрешности определения планово-высотного положения объектов при использовании дифференциального метода привязки траектории движения

Для определения диапазона измерений геометрических размеров окружающих и планово-высотного положения объектов по полученным в процессе движения облакам точек из данных лазерных дальномерных измерений необходимо выполнить следующие действия:

• - выбрать заасфальтированный участок местности с наличием каких-либо зданий, сооружений или иных отдельно выделенных объектов местности. Протяженность заасфальтированного участка должна составлять не менее 100.0 м в длину:

• -  проложить при помощи рабочего эталона 2-го разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.

№ 2831 - фазовый светодальномер (электронный тахеометр), (далее - тахеометр) на данном участке тахеометрический ход с закреплением точек хода:

• -  создать при помощи тахеометра на данном участке временный полигон, промаркированный удаленными от заасфальтированной части опознавательными знаками (не менее 5: на расстоянии до 100.0 м). представляющими собой искусственные марки или естественные ситуационные точки инженерных или иных объектов, однозначно определяемых по получаемому в процессе движения облаку точек и однозначно опознаваемых на поверхности инженерных или иных объектов;

• - смонтировать на транспортном средстве поверяемую систему в соответствие с ее эксплуатационной документацией:

• - совершить многократные проезды на транспортном средстве (не менее 5) по заасфальтированному участку дороги, выбранному в качестве временного полигона, на скоростях, равномерно распределенных по диапазон)' допустимых скоростей движения транспортного средства при эксплуатации системы, например. (5±5) км/ч. (10±5) км/ч. (20±5) км/ч. (40±5) км/ч. (60±5) км/ч. с включенной в режим измерений поверяемой системой:

• - выполнить обработку полученных данных с использованием программного обеспечения изготовителя:

По полученным в результате обработки на ПК облакам точек вычислить абсолютные погрешности измерений геометрических размеров окружающих и планово-высотного положения объектов по полученным в процессе движения облакам точек из данных лазерных дальномерных измерений.

• 11.1 Определение абсолютной погрешности измерений геометрических размеров окружающих объектов по полученным в процессе движения облакам точек из данных лазерных дальномерных измерений

Абсолютная погрешность измерений геометрических размеров окружающих объектов по полученным в процессе движения облакам точек из данных лазерных дальномерных измерений определяется по формуле:

где Д5 - абсолютная погрешность измерений геометрических размеров окружающих объектов между j-мы точками, мм:

S_Oj- эталонное (действительное) значение геометрических размеров окружающих объектов между j-мы точками, полученное из обработки измерений тахеометра:

Sij - значение геометрических размеров окружающих объектов между j-ми точками i-ым приёмом, полученное из обработки измерений системы;

rtj - число проездов при измерении j-ых точек.

Максимальное значение AS принять за окончательный результат.

Диапазон и абсолютная погрешность (при доверительной вероятности 0.67) измерений геометрических размеров окружающих объектов, полученных в процессе движения по облакам точек из данных лазерных дальномерных измерений должны соответствовать значениям, приведенным в таблице 4.

Таблица 4 - Метрологические характеристики

• 11.2 Определение абсолютной погрешности определения планово-высотного положения объектов в заданной системе координат по полученным в процессе движения облакам точек (из данных лазерных дальномерных измерений) при использовании дифференциального метода привязки траектории движения

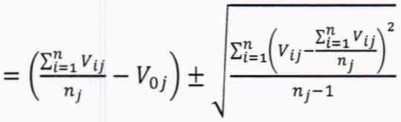

Абсолютная определения планово-высотного положения объектов в заданной системе координат по полученным в процессе движения облакам точек (из данных лазерных дальномерных измерений) при использовании дифференциального метода привязки траектории движения (при доверительной вероятности 0,67) вычисляется по формулам:

V nj

где АН - абсолютная погрешность определения планово-высотного положения j-ой точки, мм;

ДУ - абсолютная погрешность измерений высоты j-ой точки, мм;

H_Oj- эталонное (действительное) значение планово-высотного положения объекта j-ой точки, полученное из обработки измерений тахеометра;

V_oj - эталонное (действительное) значение высоты j-ой точки, полученное из обработки измерений тахеометра;

Hij - значение планово-высотного положения j-ой точки i-ым приёмом, полученное из обработки измерений системы;

V(j - значение высоты j-ой точки i-ым приёмом, полученное из обработки измерений системы;

Пу - число проездов при измерении j-ой точки.

Значение диапазона и абсолютной погрешности (при доверительной вероятности 0,67) измерений планово-высотного положения объектов в заданной системе координат при использовании дифференциального метода привязки траектории движения должны соответствовать значениям, приведенным в таблице 4.

Если требования данного пункта не выполняются, систему признают непригодной к применению, дальнейшие операции поверки не производят.

• 12.1 Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки.

• 12.2 Сведения о результатах поверки средств измерений в целях подтверждения поверки должны быть переданы в Федеральный информационный фонд по обеспечению единства измерений.

• 12.3 При положительных результатах поверки система признается пригодной к применению и по заявлению владельца средств измерений или лица, представляющего средства измерений на поверку выдается свидетельство о поверке установленной формы. Нанесение знака поверки на средство измерений не предусмотрено.

• 12.4 При отрицательных результатах поверки, система признается непригодной к применению и по заявлению владельца средств измерений или лица, представляющего средства измерений на поверку выдаётся извещение о непригодности установленной формы с указанием основных причин.

Руководитель отдела ООО «Автопрогресс-М»

7
