Методика поверки «ГСИ. Датчик вакуумный инверсно-магнетронный AIM-X-NW25» (РТ-МП-2953-443-2015)
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ» (ФБУ «РОСТЕСТ - МОСКВА»)
УТВЕРЖДАЮ
генерального
Государственная система обеспечения единства измерении
Датчик вакуумный инверсно-магнегронный AIM-X-NW25
Методика поверки
РТ-М П-2953-443-2015
/I р . - 46г. Москва 2016
Настоящая методика поверки распространяется на датчик вакуумный инверсномагнетронный AIM-X-NW25 и устанавливает порядок проведения первичной и периодической поверок (далее по тексту - датчик вакуумный).
Интервал между поверками 12 месяцев.
1 ОПЕРАЦИИ ПОВЕРКИПри проведении поверки выполняют операции, указанные в таблице 1.
Таблица 1 - Опера11ни поверки
11аименование операции |
Номер пункта НД по поверке |
Обязательность проведения операции при | |
первичной поверке |
периодической поверке | ||
1 Внешний осмотр |
7.1 |
Да |
Да |
2 Определение относительной погрешности |
7.2 |
Да |
Да |
При проведении поверки применяют средства измерений и вспомогательные устройства, указанные в таблице 2.
Таблица 2 - Средства измерений
Наименование средства поверки |
Характеристики |
1 |
2 |
Установка вакуумметрическая эталонная 2-го разряда В А ГТ УВЭ-3 |
Диапазон измерения абсолютного давления от 110*5 до 110' На. с допускаемой относительной погрешностью ± 10 % в диапазоне от 110*2 до МО3 Па и ± 15 % в диапазоне от 1 • 10*? до 1-10'2 Па |
Вакуумметр ионизационный образцовый 2-го разряда ВИО-1 |
Диапазон измерения абсолютного давления от 710’9 до МО’1 Па. с допускаемой относительной погрешностью ± 10 % в диапазоне от МО’ до МО*1 Па и ± 30 % в диапазоне от 7-10’9 до 1.110’ Па |
Мультиметр цифровой 34401А |
Диапазон измерения напряжения постоянного тока до 10 В. с относительной погрешностью ± (0.0035 % от измеряемой величины + 0,0005 % от верхнего предела измерений) |
Источник питания постоянного тока Б5-93 |
Наибольшее значение напряжения 50. с пределами допускаемой погрешности по выходному напряжению: ± (0,00Ш+0,3) В. в диапазоне до 30 В и ± (0,00Ш+0.5) В. в диапазоне свыше 30 В |
Измеритель температуры многоканальный прецизионный МИТ 8.10 |
Диапазон от минус 200 до плюс 962 °C, At = ±(0.004 + 10*5-|t|) °C |
Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-2 |
Диапазон от минус 50 до плюс 450 °C, 2 разряд |
Примечания:
-
1 Все средства измерений, применяемые при поверке, должны иметь действующие свидетельства о поверке.
-
2 Допускается применение других средств измерений с метрологическими характеристиками, не хуже указанных, и разрешенных к применению в Российской Федерации.
К проведению поверки допускаются лица, прошедшие обучение по специализации «Поверка средств измерений давления и вакуумных измерений», ознакомленные с руководством по эксплуатации вакуумметров и прошедшие инструктаж по технике безопасности.
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИПеред поверкой проводится проверка соблюдения условий поверки и выполнения требований безопасности, установленных в эксплуатационной документации на средства измерения и вспомогательную аппаратуру.
5 УСЛОВИЯ ПОВЕРКИПри проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха (25 ± 10) °C;
-
- относительная влажность от 30 до 80 %;
-
- напряжение питания должно быть от 13.5 до 36 В.
Должны отсутствовать внешние электрические и магнитные поля, влияющие на работу вакуумметров.
6 ПОДГОТОВКА К ПОВЕРКЕ-
6.1 Для проведения поверки представляют следующую документацию:
-
- руководство по эксплуатации датчиков вакуумных;
-
- свидетельство о предыдущей поверке датчика вакуумного (при периодической и внеочередной поверке).
-
6.2 Перед проведением поверки выполняют следующие подготовительные работы:
-
- средства поверки выдерживают в условиях и в течение времени, установленных в нормативных документах на средства поверки;
-
- все средства измерений, которые подлежат заземлению, должны быть надежно заземлены, подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.
-
7 ПРОВЕДЕНИЕ ПОВЕРКИ
-
7.1.1 При внешнем осмотре должно быть установлено:
-
- отсутствие механических повреждений на корпусе и дисплее датчика вакуумного, влияющих на его эксплуатационные свойства;
-
- наличие на корпусе датчика вакуумного наименования фирмы изготовителя и заводского номера
-
7.1.2 Датчик вакуумный, забракованный при внешнем осмотре, дальнейшей поверке нс подлежит.
Присоединить поверяемый датчик вакуумный к установке вакуумметрической эталонной, обеспечивающей получение остаточного давления З Ю1" гПа (310'к Па) и регулирование давлений в пределах диапазона измерений поверяемого датчика вакуумного. Поверку вакуумметра, в диапазоне измерений давления свыше ldO-4 гПа допускается производить в статическом режиме, т.е. без откачки камеры в момент установления измеряемого давления. В остальных случаях поверку следует выполнять в динамическом режиме, т.е. при непрерывной откачке камеры. Положение вакуумметра в пространстве должно учитывать указания, имеющиеся в технической документации на него.
лист № 4 Всего листов 5 Подсоединить к поверяемому датчику вакуумному источник питания постоянного тока и мультиметр цифровой. По установке вакуумметрической эталонной на входе датчика вакуумного устанавливают измеряемый параметр, равный номинальному, а по мультиметру цифровому измеряют значение выходного сигнала.

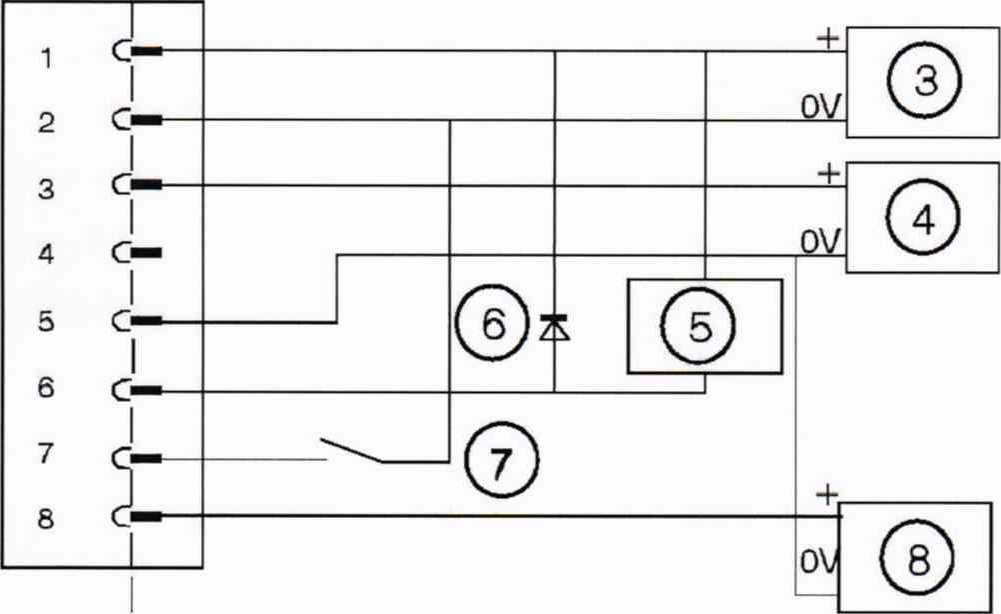

Схема включения датчика вакуумного для измерения выходного сигнала при проведении поверки приведена на рисунке 1.
-
1. Электрический разъем датчика вакуумного
-
2. Разъем электрического кабеля
-
3. Источник питания постоянного тока
-
4. Мультиметр цифровой
-
5. Реле п.т. (дополнительно)
-
6. Диод защиты от выбросов напряжения обратной полярности (дополнительно)
-
7. Ключ включения датчика вакуумного
-
8. Вольтметр (уровень блокировки, дополнительно)
Рисунок 1. Рекомендуемая схема подключения датчика вакуумного
С помощью натекателя осуществить регулируемую подачу газа в измерительную камеру. В диапазоне давлений поверяемого датчика вакуумного от 1О‘Ч до 10'2 гПа дискретно устанавливают поверочные точки, располагая их в порядке возрастания давления с интенсивностью не менее трех точек в пределах каждой декады давлений диапазона измерения. Поверку датчика вакуумного производить во всем диапазоне измерений.
После установления в каждой поверочной точке постоянства давления, фиксируемого по неизменности показаний эталона в течение 30 секунд, с отклонением 0,3 относительной погрешности, одновременно снимаются показания с эталонного СИ и мультиметра цифрового, подключённого к испытуемому СИ.
Значение аналогового выходного сигнала переводится в давление по формуле -
1Л(7 «Г-10.75)
где: Р- значение абсолютного давления, полученное расчётным путём, гПа: Г- значение аналогового выходного сигнала датчика вакуумного. В.
Относительную погрешность вычисляют по формуле -
•100%
где: у — относительная погрешность датчика вакуумного, %;
Рэт - значение абсолютного давления, задаваемое эталоном. гПа;
Значение относительной погрешности датчика вакуумного не должно превышать значения приведённой в описании типа на прибор.
8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
8.1 Результаты поверки заносят в протокол поверки произвольной формы.
-
8.2 При положительных результатах поверки на датчик вакуумный выписывают свидетельство о поверке в соответствии с приказом Минпромторга РФ от 02.07.15 № 1815. При первичной поверке знак поверки наносится в виде оттиска поверительного клейма, а при периодической поверке знак поверки наносится в виде оттиска поверительного клейма и голографической наклейки, на свидетельство о поверке.
-
8.3 При отрицательных результатах поверки датчик вакуумный к дальнейшей эксплуатации не допускают и на него выдают извещение о непригодности в соответствии с приказом Минпромторга РФ от 02.07.15 № 1815.
Заместитель начальника лаборатории № 443 ФБУ "Ростест-Москва" z
Д.А. Денисов
