Методика поверки «ГСИ Газоанализаторы EX-TEC PM» (VG-264/03-2021)

СОГЛАСОВАНО: руководителя ЛОЕИ «ПРОММАШ ТЕСТ»

Лапшинов В.А.

«09» апреля 2021 г.

Государственная система обеспечения единства измерений

Газоанализаторы EX-TEC РМ

МП-264/03-2021

г. Москва, 2021 г.

1. Общие положения

• 1.1  Настоящая методика распространяется на Газоанализаторы EX-TEC РМ (далее - газоанализаторы), изготавливаемые «Hermann Sewerin GmbH», Германия и устанавливает методику их первичной поверки (до ввода в эксплуатацию и после ремонта) и периодической поверки (в процессе эксплуатации).

• 1.2  При проведении поверки должна обеспечиваться прослеживаемость газоанализаторов к ГЭТ 154-2016 «Государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах» согласно государственной поверочной схемы для средств измерений содержания компонентов в газовых средах и газоконденсатных средах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2664 от «14» декабря 2018 г.

• 1.3   Настоящей методикой поверки предусмотрена возможность проведения поверки отдельных измерительных каналов газоанализатора, с обязательным указанием в свидетельстве о поверке об объеме проведенной поверки.

2 Операции поверки

• 2.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

  3. Требования к условиям проведения поверки

  3.1 При проведении поверки соблюдают следующие нормальные условия:

  от +15 до +25

  от 30 до 80

  от 84 до 106,7

  от 630 до 800

Таблица 1 - Операция поверки

2.2 Если при проведении той или иной операции получен отрицательный результат,

дальнейшая поверка прекращается.

температура окружающей среды, °C относительной влажности окружающей среды, % атмосферное давление, кПа

мм рт. ст.

4. Требования к специалистам, осуществляющим поверку

• 4.1 К проведению поверки допускается персонал, изучивший эксплуатационную документацию на поверяемый газоанализатор и средства измерений, участвующих при проведении поверки.

5. Метрологические и технические требования к средствам поверки

5.1 При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Сведения о средствах поверки

6.   Требования (условия) по обеспечению безопасности проведения поверки

• 6.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

• 6.2 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 6.3 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утвержденным Госгортехнадзором России от 25.03.2014 № 116;

• 6.4 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

• 6.5 К поверке допускаются лица, изучившие эксплуатационную документацию.

7. Внешний осмотр средства измерений

• 7.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

• - соответствие комплектности (при первичной поверке) требованиям руководства по эксплуатации;

• - соответствие маркировки требованиям руководства по эксплуатации;

• - газоанализатор не должен иметь видимых механических повреждений, влияющих на работоспособность.

• 7.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

8.   Подготовка к поверке и опробование средства измерений

• 8.1 Подготовка к поверке

  • 8.1.1 Выполнить мероприятия по обеспечению условий безопасности.

  • 8.1.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

  • 8.1.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

  • 8.1.4 Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

  • 8.1.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

• 8.2 Опробование

• 8.2.1. При опробовании проверяют общее функционирование газоанализатора, для чего включают газоанализатор, после чего запускается режим самодиагностики и на дисплее высвечиваются сообщения, содержащие информацию о типе прибора и версии программного обеспечения.

• 8.2.2. Газоанализатор считается прошедшим опробование, если органы управления газоанализатора функционируют, во время самодиагностики отсутствуют сообщения об отказе и после окончания времени прогрева газоанализатор переходит в режим измерений (на дисплее отображается измерительная информация).

9. Проверка программного обеспечения средства измерений

• 9.1 Для проверки соответствия программного обеспечения (ПО) выполняют следующие операции:

• - проводят визуализацию идентификационных данных ПО газоанализатора путем сличения номера версии ПО, отображаемого на дисплее при включении газоанализатора;

• - сравнивают полученные данные с идентификационными данными указанными в таблице 3.

• 9.2 Результат подтверждения соответствия ПО считают положительным, если

идентификационные данные соответствуют указанным в таблице 3. Таблица 3 - Идентификационные данные ПО

10. Определение метрологических характеристик

• 10.1 Определение основной погрешности газоанализатора

• 10.1.1 Определение погрешности газоанализатора проводят в следующем порядке:

• 1) Собирают схему проведения поверки, приведенную на рисунке Б.1 Приложения Б настоящей МП-264/03-2021;

• 2) Подают на вход газоанализатора ГС (Приложения А, соответственно поверяемому диапазону измерений и определяемому компоненту) в последовательности:

• - при первичной поверке:

-№№ 1-2-3-2-1-3 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 3 точки поверки);

-№№ 1 - 2- 3- 4- 3- 2-1 -4 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 4 точки поверки);

• - при периодической поверке:

• - №№1 - 2 - 3 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 3 точки поверки);

-№№ 1 - 2 - 3 - 4 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 4 точки поверки);

Время подачи каждой ГС не менее утроенного То,9д для соответствующего измерительного канала.

Расход ГС установить так, чтобы расход газа через ротаметр 4 был на уровне (0,1 -0,3) дм³/мин.

• 3) Зафиксировать установившиеся показания газоанализатора;

• 4) Повторяют операции по пп. 2) — 3) для всех поверяемых измерительных каналов газоанализатора;

• 5) Значение абсолютной (Ai) погрешности газоанализатора, рассчитывают по формуле (1):

где С, - установившиеся показания на дисплее газоанализатора в i-ой точке поверки, объемная доля, % (млн'¹, % НКПР)

Cf - действительное значение содержания определяемого компонента в i-й ГС, объемная доля, % (млн'¹, % НКПР)

• 6) Значение относительной погрешности (Si, %) газоанализатора, рассчитать по формуле (2):

• 10.1.2 Результат поверки считать положительным, если полученные значения погрешности во всех точках поверки не превышает пределов, указанных в таблицах B.l - В.2 Приложения В настоящей МП-264/03-2021.

  10.2 Определение вариации показаний газоанализатора

• 10.2.1 Определение вариации показаний газоанализатора допускается проводить одновременно с определением основной погрешности по п. 10.1 при подаче ГС № 2 (при поверке измерительных каналов газоанализаторов, для которых в Приложении А указаны 3 точки поверки) или № 3 (при поверке измерительных каналов газоанализаторов, для которых в Приложении А указаны 4 точки поверки).

• 10.2.2 Вариацию показаний Гд, в долях от пределов допускаемой основной абсолютной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле (3):

  рБ _рМ

  ^С2(3)  ^С2(3)



  (3)

где С|(₃), С2(з) ^— результат измерений содержания определяемого компонента при подходе к точке поверки 2 (3) со стороны больших и меньших значений, объемная доля, % (млн’¹, % НКПР);

Ао - пределы допускаемой основной абсолютной погрешности поверяемого измерительного канала газоанализатора, объемная доля, % (млн'¹, % НКПР);

• 10.2.3 Вариацию показаний, V$, в долях от пределов допускаемой основной относительной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле (4):




  _  2(3)   2(3) . ₁₍₎₀



  (4)

где 5о - пределы допускаемой основной относительной погрешности для поверяемого измерительного канала газоанализатора, %

• 10.2.4 Результат поверки считать положительным, если вариация показаний газоанализатора не превышает 0,5 в долях от пределов допускаемой основной погрешности.

  10.3 Определение времени установления показаний

• 10.3.1 Определение времени установления показаний допускается проводить одновременно с определением основной погрешности по п. 10.1 при подаче ГС №1 и ГС № 3 (при поверке измерительных каналов газоанализаторов, для которых в Приложении А указаны 3 точки поверки) или № 4 (при поверке измерительных каналов газоанализаторов, для которых в Приложении А указаны 4 точки поверки) для всех измерительных каналов, кроме измерительного канала объемной доли кислорода, в следующем порядке:

• 1) подать на газоанализатор ГС № 3 или ГС № 4, зафиксировать установившееся значение показаний поверяемого измерительного канала газоанализатора

  2) рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п.

3) подать на газоанализатор ГС № 1, дождаться установления показаний газоанализатора по поверяемому измерительному каналу (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной абсолютной погрешности), затем, не подавая ГС на газоанализатор продуть газовую линию ГС № 3 или ГС № 4 в течение не менее 3 мин., подать ГС на газоанализатор и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного на предыдущем шаге.

• 10.3.2 При поверке измерительного канала объемной доли кислорода определение времени установления показаний допускается проводить в следующем порядке:

• 1) продувать газоанализатор чистым атмосферным воздухом в течение не менее 5 мин, зафиксировать показания газоанализатора;

• 2) рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п. 1);

• 3) подать на газоанализатор ГС №1, дождаться установления показаний газоанализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности);

• 4) не подключая к газоанализатору, продуть газовую линию атмосферным воздухом в течение не менее 3 мин., подать воздух на газоанализатор и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного в п. 2).

• 10.3.3 Результат поверки считать положительным, если время установления показаний не превышает значений, указанных в таблицах В.1 - В.2 Приложения В настоящей МП-264/03-2021.

И. Оформление результатов поверки

• 11.1 Результаты поверки оформляются протоколом, составленным в произвольной форме, и содержащее результаты по каждому пункту раздела 10 настоящей методики поверки.

• 11.2 При положительных результатах поверки газоанализатор признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

• 11.3 При отрицательных результатах поверки газоанализатор признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.

Таблица А.1 - Технические характеристики ГС, используемых при поверке газоанализаторов EX-TEC РМ модификаций 580, 550 и 500

Лродолжение таблицы A.l

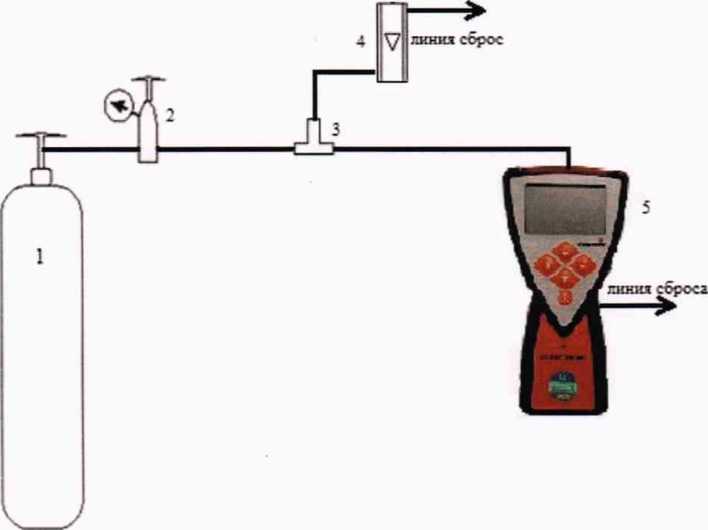

• 1 - баллон с ГС;

• 2 - вентиль точной регулировки;

• 3 - тройник;

• 4 - ротаметр (индикатор расхода);

• 5 - газоанализатор.

Рисунок Б. 1 - схема подачи газовых смесей, при поверке газоанализатора

Метрологические характеристики

Таблица В.1 - Метрологические характеристики газоанализаторов EX-TEC РМ модификаций 580, 550 и 500

Продолжение таблицы В.1

Таблица В.2 - Метрологические характеристики газоанализаторов EX-TEC РМ модификации 400

Продолжение таблицы В.2
